BEDIENUNGSANLEITUNG GST 85P BOSCH
Geschäftsbereich Elektrowerkzeuge
D-70745 Leinfelden-Echterdingen
Germany
www.bosch-pt.com
1 609 929 N90 (2008.05) O / 120 WEU
GST Professional
85 P | 85 PE
BOSCH
de Originalbetriebsanleitung
el Pwrotuno odnyow xponc
en Original instructions
tr Original isletme talimati
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijke
gebruksaanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet
Deutsch . 6
English. 15
Francais. 23
Espanol. Pagina 32
Portugues. Pagina 42
Italiano.. 51
Nederlands.. 60
Dansk. 69
Svenska Sida 77
Norsk . 84
Suomi. 92
Eληνικά Σελδα 100
Türkce . Sayfa 110
1609929 N90|（8.4.08)
Bosch Power Tools
5
1609929N90|（8.4.08)
Bosch Power Tools
6 | Deutsch
Allgemeine Sicherheitshinweise für Elektrowerkzeuge
WARNING
Lesen Sie alle Sicherheitsinweise und Anweisungen. Ver
säumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitschinweise und Anweisungen für die Zukunft auf.
Der in den Sicherheitschinweisen verwendete Be-griff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
1) Arbeitsplatzsicherheit
a) Halten Sie ihren Arbeitsbereich sauber und gut beleucht. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfallen führen.
b) Arbeitsen Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.
2) Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeberdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verrin-gern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
3) Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
1609929N90|8.4.08)
Bosch Power Tools
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen betterkontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub ver-ringern.
4) Verwendung und Behandlung des Elektrowerkzeuges
a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten{lsst,ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemen sich weniger und sind leichter zu führen.
8 | Deutsch
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
5) Service
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.
Gerätespezifische Sicherheitshinweise
Halten Sie die Hände vom Sägebereich fern. Greifen Sie nicht unter das Werkstück. Bei Kontakt mit dem Sägeblatt besteht Verletzungsgefahr.
Führer Sie das Elektrowerkzeug nur eingeschaltet gegen das Werkstück. Es besteht sonst die Gefahr eines Rückschlages, wenn sich das Einsatzwerkzeug im Werkstück verhakt.
Achten Sie daraufuf, dass die Fußplatte 7 beim Sagen sichere aufliegt. Ein verkantetes Sageblatt kann brechen oder zum Rückschlag führen.
Schalten Sie nach Beendigung des Arbeitsvorgangs das Elektrowerkzeug aus und ziehen Sie das Sägeblatt erst dann aus dem Schnitt, wenn diese zum Stillstand gekommen ist. So vermeiden Sie einen Rückschlag und können das Elektrowerkzeug sicher ablegen.
Verwenden Sie nur unbeschädigte, einwandfreie Sägeblätter. Verbogene oder unscharfe Sägeblätter können brechen oder einen Rückschlag verursachen.
Bremsen Sie das Sägeblatt nach dem Ausschalten nicht durch seitliches Gegendrücken ab. Das Sägeblatt kann beschädigt werden, brechen oder einen Rückschlag verursachen.
Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspären, oderziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen.
Fassen Sie das Elektrowerkzeug nur an den isolierten Griffflächen an, wenn Sie Arbeiten ausführten, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Kontakt mit einer spannungsführenden Leitung setzt auch Metallteile des Elektrowerkzeuges unter Spannung und führt zu einem elektrischen Schlag.
Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist{sicherer gehalten als mit Ihrer Hand.
Halten Sie ihren Arbeitsplatz sauber. Materialmischungen sind besonders gefährlich. Leichtmetallstaub kann brennen oder explodieren.
Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.
Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht undziehen Sie den Netzstecker, wenn das Kabel während des Arbeitsens beschädigt wird. Beschädigte KaBel erhöhen das Risiko eines elektrischen Schlages.
Funktionsbuchung
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Deutsch | 9
Bitte klappen Sie die Aufklappsite mit der Darstellung des Elektrowerkzeugs auf, und setzen Sie diese Seite aufgeklappt, während Sie die Betriebsanleitunglesen.
Bestimmungsgemäter Gebrauch
Das Elektrowerkzeug ist bestimmt, bei fester Auflage Trennsschnittte und Ausschnittte in Holz, Kunststoff, Metall, Keramikplatten und Gummi auszufahren. Es ist geeignet für gerade und kurzige Schnittte mit einem Gehrungswinkel bis 45^ . Die Sägeblattempheflungen sind zu beachten.

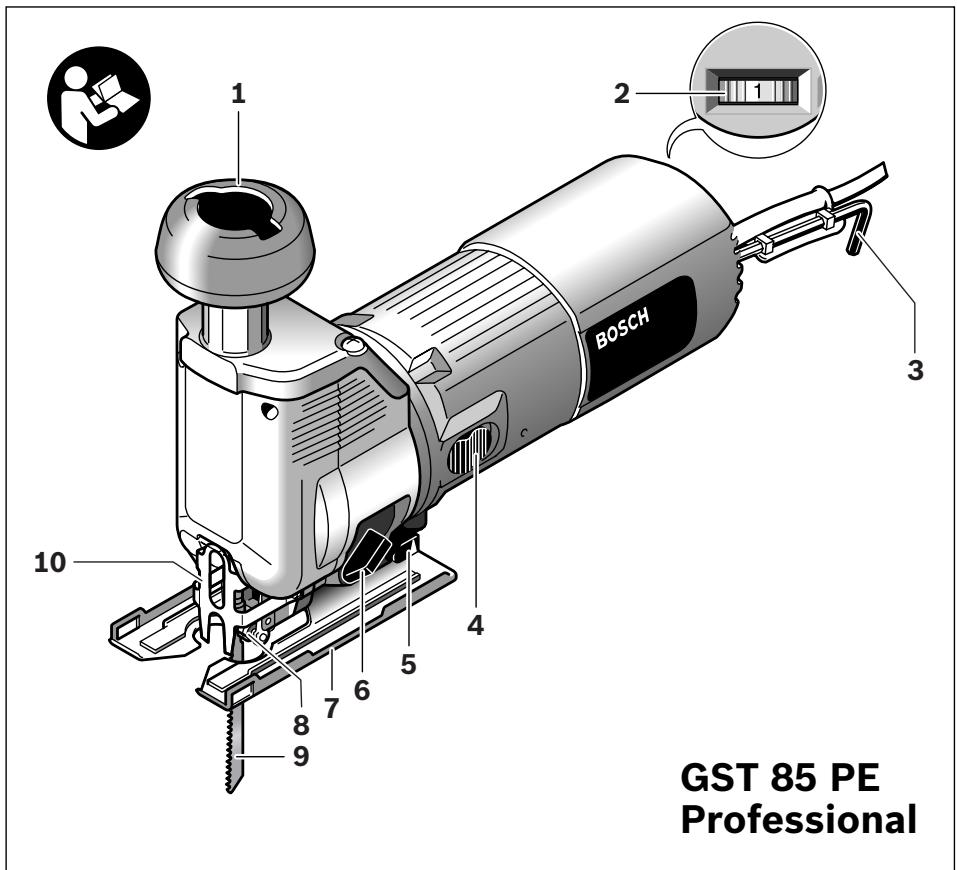

Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite.
1 Drehgriff mit Druckknopf
2 Stellrad Hubzahlvorwahl (GST 85 PE)
3 Innensechskantschlüssel
4 Ein-/Ausschalter
5 Schalter für Späneblasvorrichtung
6 Einstellhebel Pendelung
7 FuBplatte
8 Fuhrungsrolle
9 Sägeblatt*
10 Berührungsschutz
11 Hubstange
12 SpanreiBschutz
13 Skala Gehrungswinkel
14 Schraube
15 Winkelmesshilfe
16 Gewindebohrung
17 Positioniernocken/Markierung

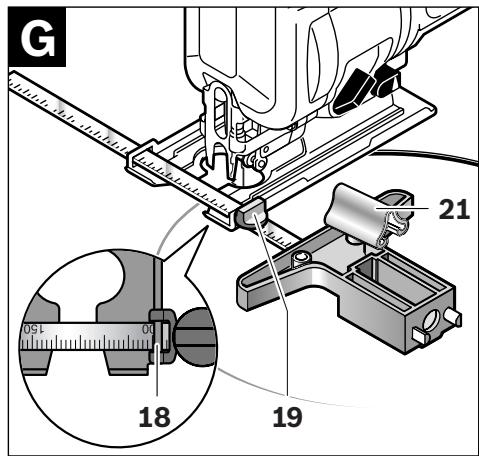

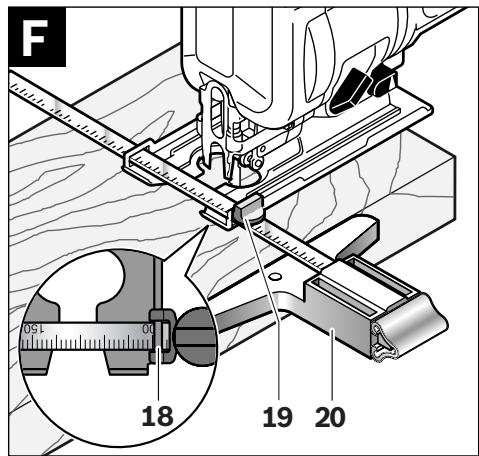

18 Führung für den Parallelanschlag
19 Feststellschraube des Parallelanschlags
20 Parallelanschlag mit Kreisschneider
21 Zentrierspitze des Parallelanschlags
*Abgebidentes oder beschriebenes Zubehör führt nicht zum Standard-Lieferumfang.
**handelsüblich (nicht im Lieferumfang enthalten)
Gerausch-/Vibrationsinformation
Messwerte ermittelt entsprechend EN 60745. Der A-bewertete Gerauschpegel des Gerätes I trägt typischerweise: Schalldruckpegel 83 dB (Schalleistungspegel 94 dB(A). Unsicherheit K = 3 dB.
Gehorschutzlagen!
Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745: Sagen von Holz: Schwingungsemissionswert a_h = 5,5m / s^2 ,Unsicherheit K = 1,5m / s^2 Sagen von Metallblech: Schwingungsemissionswert a_h = 5,8m / s^2 ,Unsicherheit K = 1,5m / s^2
Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.
Der angegebene Schwingungspegel repreSENTiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung sollenn auch die Zeiten berücksichtigt werden, in denen das Gerä abgeschaltet ist oderARAI, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung uber den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hande, Organisation der Arbeitsabläufe.
10 | Deutsch
Technische Daten
| Stichsäge | GST 85 P Professional | GST 85 PE Professional | |
| Sachnummer | 0 601 584 1.. | 0 601 584 6.. | |
| Hubzahlsteuerung | - | ● | |
| Nennaufnahmeleistung | W | 580 | 580 |
| Abgabeileistung | W | 350 | 350 |
| Leerlaufhubzahl n0 | min-1 | 3100 | 500–3100 |
| Hub | mm | 26 | 26 |
| max. Schnitttiefe | |||
| - in Holz | mm | 85 | 85 |
| - in Aluminium | mm | 20 | 20 |
| - in Stahl (unlegiert) | mm | 10 | 10 |
| Schnittwinkel (links/rechts) max. | ° | 45 | 45 |
| Gewicht entsprechend EPTA-Procedure 01/2003 | kg | 2,4 | 2,4 |
| Schutzklasse | ☐ / II | ☐ / II |
Angaben gelten für Nennspannungen [U] 230/240 V. Bei niedrigeren Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.
Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzeln Elektrowerkzeuge können variieren.
Konformitätserklarung
C
Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten" beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60745 gemäß den Bestimmungen der Richtlinien 2004/108/EG, 98/37/EG (bis 28.12.2009), 2006/42/EG (ab 29.12.2009).
Technische Unterlagen bei: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen
Sägeblatt einsetzen/wechseln
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.
Tragen Sie bei der Montage des Sägeblattes Schutzhandschuhe. Bei Berührung des Sägeblattes besteht Verletzungsgefahr.
Sägeblatt auswahlen
Eine Übersicht empfohlener Säegeblätter finds Sie am Ende dieser Anleitung. Setzen Sie nur Säegeblätter mit Einnockenschaft (T-Schaft) ein. Das Säegeblatt sollte nicht länger sein, als für den vorgesehenen Schnitt notwendig.
Verwenden Sie für das Sagen enger Kurven ein schmales Sägeblatt.

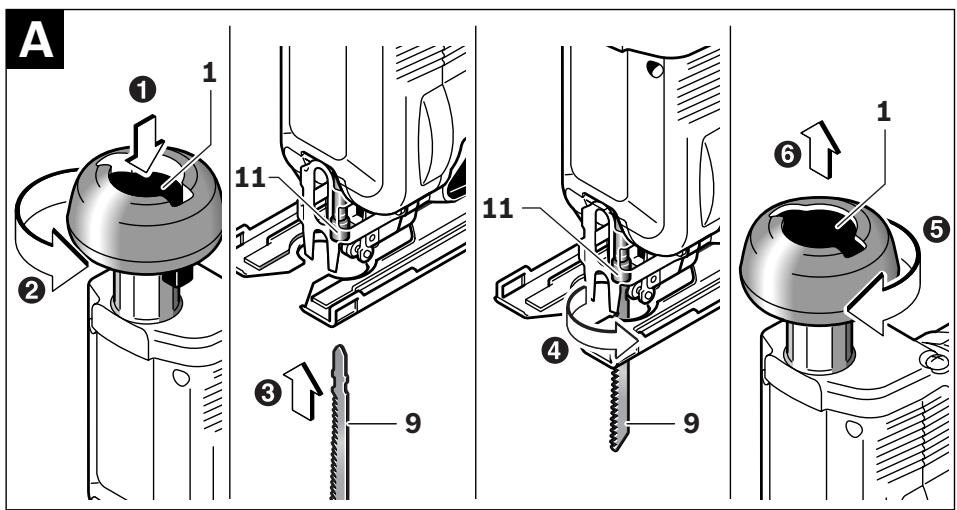

Sägeblatt einszen (siehe Bild A)
Stellen Sie vor dem Einsetzen des Sägeblattes 9 den Einstellhebel Pendelung 6 auf Stufe III.
Deutsch | 11
- Drücken Sie den orangefarbenen Druckknopf am Drehgriff 1 bis zum spürbaren Einrasten nach unten.
- Drehen Sie den Drehgriff 1 ca. drei Umdrehungen in Pfeilrichtung.
- Setzen Sie das Sägeblatt 9 quer zur Schnitt-richtung in die Hubstange 11 ein.
- Drehen Sie das Sägeblatt 9, sodass die Zahnung in Schnittrichtung zeigt. Ziehen Sie das Sägeblatt 9 etwas nach unten, bis es einras-tet.
- Drehen Sie den Drehgriff 1 in Pfeilrichtung, bis ein Klicken zu horen ist.
- Drücken Sie den orangefarbenen Druckknopf am Drehgriff 1 wieder in die Ausgangsstellung nach oben.
Prufen Sie das Sägeblatt auf festen Sitz. Ein lockereres Sägeblatt kann hereausfallen und Sie verletzen.

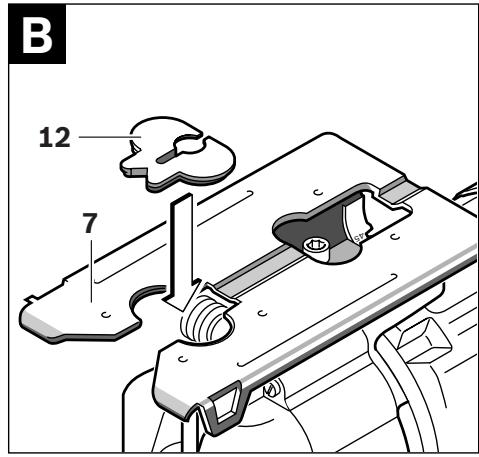

SpanreiBschutz (siehe Bild B)
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.
Der SpanreiBschutz 12 (Zubehor) kann ein Ausreiben der Oberfläche beim Sagen von Holz verhindern. Der SpanreiBschutz kann nur bei bestimmten Sageblatttypen und nur bei einem Schnittwinkel von 0^ verwendet werden. Die FuBplatte 7 darf beim Sagen mit dem SpanreiBschutz nicht zum randnahen Sagen nach hintenversetzt werden.
Drucken Sie den SpanreiBschutz 12 von unten in die Fußplatte 7 ein.
Staub-/Späneabsaugung
Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall konnen gesundheitsschädlich sein. Berühren oder Einatmen der Stäube konnen allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchen
staub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Materialarf nur von Fachleuten bearbeitet werden.
- Sorgen Sie für gute Belüftung des Arbeitsplatzes.
- Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu,tragen.
Beachten Sie in Ihrm Land gültige Vorschriften für die zu bearbeitenden Materialien.
Betrieb
Betriebsarten
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.
Pendelung einstellen
Die in vier Stufen einstellbare Pendelung ermöglich eine optimale Anpassung von Schnittgeschwindigkeit, Schnittleistung und Schnittbild an das zu bearbeitende Material.
Mit dem Einstellhebel 6 konnen Sie die Pende-lung auch während des Betriebes einstellen.
Stufe 0
Stufe I
Stufe II
Stufe III
keine Pendelung
kleine Pende
mittlere Pendelung
groBe Pendelung
Die optimale Pendelstufe für die jeweilige Anwendung{lsst sich durch praktischen Versuch ermitteln. Folgende Empfehlungen gelten darauf:
Wahlen Sie die Pendelstufe umso kleiner bzw. schalten Sie die Pendelung ganz ab, je feiner und sauberer die Schnittkante werden soll.
- Schalten Sie bei der Bearbeitung von dünnen Werkstoffen (z.B. Blechen) die Pendelung aus.
- Arbeitsen Sie in harten Werkstoffen (z.B. Stahl) mit kleiner Pendelung.
- In weichen Materialien und beim Sagen von Holz in Faserrichtung können Sie mit maxima-ler Pendelung arbeiten.

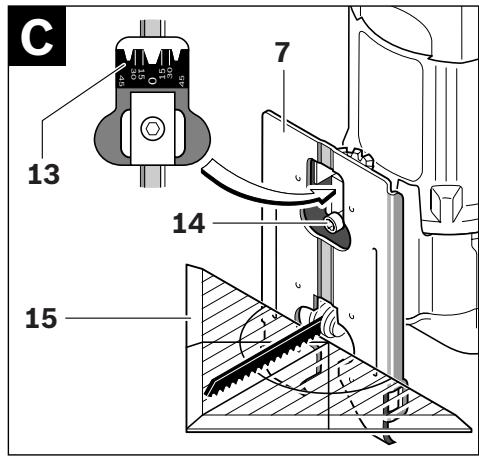

Gehrungswinkel einstellen (siehe Bild C)
Die Fußplatte 7 kann für Gehrungsschnitte bis zu 45^ nach rechts oder links geschwenkt werden.
- Losen Sie die Schraube 14 und schieben Sie die Fußplatte 7 leicht in Richtung Sägeblatt 9.
Zum Einstellen praziser Gehrungswinkel hat die Fußplatte rechts und links Einrastpunkte bei 0^ und 45^ . Schwenken Sie die Fußplatte 7 entsprechend der Skala 13 in die gewünschte Position. Andere Gehrungswinkel konnen mit Hilfe eines Winkelmessers eingestellt werden. - Schieben Sie danach die Fußplatte 7 bis zum Anschlag in Richtung Netzkabel.
- Ziehen Sie die Schraube 14 wieder fest.
Der SpanreiBschutz 12 kann bei Gehrungsschnitten nicht eingesetzt werden.
Fußplatte versetzen (siehe Bild D)
Für randnahes Sagen können Sie die Fußplatte 7 nach hinten versetzen.
- Drehen Sie die Schraube 14 mit dem Innensechskantschluss 3 vollständig hereus.
- Hebien Sie die Fußplatte 7 ab und versehen Sie diese so, dass die Schraube 14 in die hintere Gewindebohrung 16 eingedht werden kann.
- Drücken Sie die Fußplatte 7 bis zum Einrasten in Richtung Positioniernocken 17. Ziehen Sie dann die Schraube 14 fest.
Das Sagen mit versetzter Fußplatte 7 ist nur mit einem Gehrungswinkel von 0^ möglich. Außer dem dürfen der Parallelanschlag mit Kreisschneider 20 (Zubehor) sowie der Spanreißschutz 12 nicht verwendet werden.
Späneblasvorrichtung
Mit dem Luftstrom der Späneblasvorrichtung 5 kann die Schnittlinie von Spanen freigehalten werden.
Späneblas-Stufe I:
kleine Blaswirkung fur Arbeiten in Metal- len und Verwendung von Kuhl- und Schmierflüssigkeit.
Späneblas-Stufe II:
mittlere Blaswirkung fur Arbeiten in Materialien mit geringem Spanabtrag, wie z. B. Hartholz.
Spaneblas-Stufe III:
große Blaswirkung für Arbeiten in Materialien mit großem Spanabtrag, wie z.B. Weichholz, Kunststoff etc.
Berührungsschutz
Der am Gehäuse angebrachte Berührungsschutz 10 verhindert ein unbeabsichtigtes Berühren des Sägeblattes während des Arbeitsvorganges und darauf nicht entfernt werden.
Inbetriebnahme
- Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Elektrowerkzeuges übereinstimmen. Mit 230 V gekennzeichnete Elektrowerkzeuge können auch an 220 V betrieben werden.
Ein-/Ausschalten
Schieben Sie zur Inbetriebnahme des Elektrowerkzeuges den Ein-/Ausschalter 4 nach vorn.
Um das Elektrowerkzeug auszuschalten schieben Sie den Ein-/Ausschalter 4 nach hinter.
Hubzahl vorwahlen (GST 85 PE)
Mit dem Stellrad Hubzahlvorwahr 2 konnen Sie die Hubzahl vorwahlen und während des Betriebes ändern.
1-2: niedrige Hubzahl
3-4: mittlere Hubzahl
5-6: hohe Hubzahl
Die erforderliche Hubzahl ist vom Werkstoff und den Arbeitsbedingungen abhängig und kann durch praktischen Versuch ermittelt werden.
Eine Verringerung der Hubzahl wird beim Aufszen des Sägeblattes auf das Werkstück sowie beim Sagen von Kunststoff und Aluminium empfohlen.
Bei längerem Arbeiten mit kleiner Hubzahl kann sich das Elektrowerkzeug stark erwärmen. Werfen Sie das Sageblatt aus und halten Sie das Elektrowerkzeug zur Abkühlung ca. 3 min mit maximaler Hubzahl laufen.
Arbeitshinweise
Verwenden Sie beim Bearbeiten kleiner oder dunnner Werkstücke immer eine stabile Unterlage bzw. einen Sägetisch (Zubehör).
Prufen Sie vor dem Sagen in Holz, Spanplatten, Baustoffe etc. diese auf Fremdkörper wie Nagel, Schrauben o.A. und entfernen Sie diese gegeben falls.

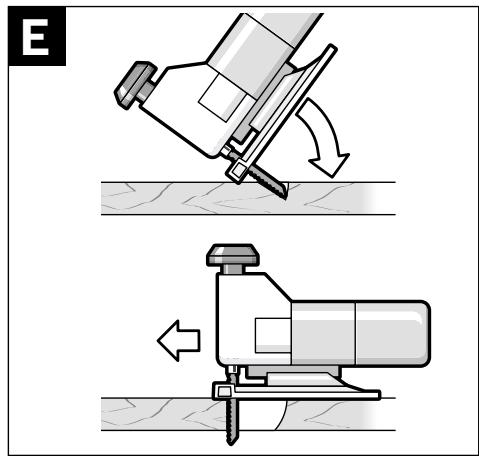

Tauchsägen (siehe Bild E)
Es durren nur weiche Werkstoffe wie Holz, Gipskarton o.Ä. im Tauchsägerverfahren bearbeitet werden! Bearbeiten Sie keine Metallwerkstoffe im Tauchsägerverfahren!
Verwenden Sie zum Tauchsagen nur kurze Sägebälter. Tauchsagen ist nur mit einem Gehrungs-winkel von 0^ möglich.
Setzen Sie das Elektrowerkzeug mit der vorderen Kante der Fußplatte 7 auf das Werkstück auf, ohne dass das Sägeblatt 9 das Werkstück berührt, und schalten Sie es ein. Wahlen Sie bei Elektrowerkzeugen mit Hubzahlsteuerung die maximale Hubzahl. Drücken Sie das Elektrowerkzeug fest gegen das Werkstück und setzen Sie das Sägeblatt langsam in das Werkstück eintauchen.
Sobald die Fußplatte 7 ganzflächig auf dem Werkstück aufliegt, sagen Sie entlang der gewünschten Schnittlinie weiter.
Parallelanschlag mit Kreisschneider (Zubehör)
Für Arbeitsen mit dem Parallelanschlag mit Kreisschneider 20 (Zubehör) darf die Stärke des Werkstücks maximal 30 mm betragen.
Parallelschnittte (siehe Bild F): Losen Sie die Feststellschraube 19 und schieben Sie die Skala des Parallelanschlags durch die Führung 18 in der Fußplatte. Stellen Sie die gewünschte Schnittbreite als Skalenwert an der Innenkante der Fußplatte ein. Drehen Sie die Feststellschraube 19 fest.
Kreisschnitte (siehe Bild G): Setzen Sie die Feststellschraube 19 auf die andere Seite des Parallelanschlags. Schieben Sie die Skala des Parallelanschlags durch die Führung 18 in der Fußplatte. Bohren Sie im Werkstück in der Mitte des zu sagen Den Ausschnittes ein Loch. Stecken Sie die
Zentrierspitze 21 durch die innere Öffnung des Parallelanschlags und in das gebohrte Loch. Stellen Sie den Radius als Skalenwert an der Innenkante der Fußplatte ein. Drehen Sie die Feststellschraube 19 fest.
Drehgriff demontieren
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.
Zum leichteren Sagen an besonders engen Stellen kann der Drehgriff 1 demontiert werden. Drucken Sie dazu den orangefarbenen Druckknopf über den Einrastpunkt hinaus herunter und ziehen Sie gleichzeitig den Drehgriff nach oben weg.
Vor dem Montieren des Drehgriffs 1 schieben Sie den orangefarbenen Druckknopf nach oben in die Ausgangsstellung. Setzen Sie den Drehgriff 1 auf und drücken Sieihn nach unten, bis er hörbar einrastet.
Kuhl/Schmiermittel
Beim Sagen von Metall sollenen Sie wegen der Erwärung des Materials entlang der Schnittlinie Kuhl- bzw. Schmiermittel auftragen.
Wartung und Service
Wartung und Reinigung
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.
Halten Sie das Elektrowerkzeug und die Luf-. tungsschlitze sauber, um gut und sicher zu arbeiten.
Reinigen Sie die Sägeblattaufnahme regelmäßig. Entnehmer Sie dazu das Sägeblatt aus dem Elektrowerkzeug und klopfen Sie das Elektrowerkzeug leicht auf einer ebenen Fläche aus.
Eine starke Verschmutzung des Elektrowerkzeugs kann zu Funktionstörungen führen. Sagen Sie deshalb stark stauberzeugende Materialien nicht von unter oder über Kopf.
14 | Deutsch
Bei extremen Einsatzbedingungen kann sich bei der Bearbeitung von Metalten leitfähiger Staub im Innern des Elektrowerkzeugs absetzen. Die Schutzisolierung des Elektrowerkzeugs kann beeinträchtigt werden. Es empfeht sich in solchen Fälle die Verwendung einer stationären Absauganlage, häufiges Ausblasen der Lufthungsschlitze und das Vorschalten eines Fehlerstrom-(Fl-) Schutzschalters.
Schmieren Sie die Führungsrolle 8 gelegentlich mit einem Tropfen Öl.
Kontrollieren Sie die Führungsrolle 8 regelmäßig. Ist sie abgenutzt, muss sie von einer autorisierten Bosch-Kundendienstelle ersetzt werden.
Solle das Elektrowerkzeug trotz sorgfaltiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundenstelle für Bosch-Elektrrowerkzeuge ausführten zu halten.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Sachnummer laut Typenschild des Elektrowerkzeuges an.
Kundendienst und Kundenberatung
Der Kundendienst beantwortet ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter:
www.bosch-pt.com
Das Bosch-Kundenberater-Team hilft Ohnen frembe bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehören.
www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker.
www ewbc.de, der Informations-Pool für Handwerk und Ausbildung.
Deutschland
Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld - Willershausen
Tel. Kundendienst: +49 (1805) 70 74 10
Fax: +49 (1805) 70 74 11
E-Mail: Servicezentrum.Elektrrowerkzeuge@de.
bosch.com
Tel. Kundenbergatung: +49 (1803) 33 57 99
Fax: +49 (711) 7581930
E-Mail: kundenberatung ew@de.bosch.com
Österreich
ABE Service GmbH
Jochen-Rindt-Straße 1
1232 Wien
Tel. Service: +43 (01) 61 03 80
Fax: +43 (01) 61 03 84 91
Tel. Kundenberater: +43 (01) 7 97 22 30 66
E-Mail: abe@abe-service.co.at
Schweiz
Tel.: +41 (044) 847 15 11
Fax:+41(044)8471551
Luxemburg
Tel.: +32 (070) 22 55 65
Fax: +32 (070) 22 55 75
E-Mail: outillage.gereedschap@be.bosch.com
Entsorgung
Elektrowerkzeuge, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.
Nur fur EU-Länder:
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht mues
sen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführten werden.
Änderungen vorbehalten.
English | 15
E-Mail: SPT-Technical.de@de.bosch.com
Ireland
Origo Ltd.
Unit 23 Magna Drive
Magna Business Park
City West
Dublin 24
Tel. Service: +353 (01) 466 67 00
Fax:+353(01)4666888
