Ürün Tipi	Akülü Hava Pompası
Marka	Alpha Tools
Model	AL 9.6
Nominal Gerilim	9,6 V
Maksimum Basınç	9 bar
Maksimum Debisi	10 L/dak
Pil Türü	Nikel-Kadmiyum (NiCd)
Şarj Süresi	Yakl. 5 saat
Şarj Cihazı Beslemesi	230 V - 50 Hz
Ses Basıncı Seviyesi	75 dB(A)
Ses Gücü Seviyesi	88 dB(A)
Titreşim	≤ 2,5 m/s²
Ana Fonksiyonlar	Araç, bisiklet lastikleri ile şişirilebilir spor ve plaj malzemelerinin şişirilmesi
Verilen Aksesuarlar	1 akü, 1 şarj cihazı, 1 şarj adaptörü, 1 basınç hortumu, 3 adaptör (bisiklet, top, yatak)
Bakım ve Temizlik	Yumuşak kuru bir bezle temizleyin; deterjan kullanmayın; kuru ve dondan korunan bir yerde saklayın
Güvenlik	9 barı aşmayın; jeti insanlara veya hayvanlara yöneltmeyin; orijinal parçalar kullanın; bakımdan önce pili çıkarın
Garanti	2 yıl

Sık sorulan sorular - AL 9.6 Alpha Tools

Pili ilk kez nasıl şarj etmeliyim?

İlk kullanımdan önce, verilen NC aküyü özel şarj cihazı ile yaklaşık 5 saat şarj edin. Maksimum kapasiteye yaklaşık beş şarj/deşarj döngüsünden sonra ulaşılır.

Pompa maksimum ne kadar basınca ulaşabilir?

Pompa en fazla 9 bar basınç üretebilir. Patlama riskini önlemek için bu sınırı asla aşmayın.

Bu pompa ile hangi nesneleri şişirebilirim?

Araç ve bisiklet lastiklerini, ayrıca şişirilebilir oyun, spor ve plaj malzemelerini şişirmek için tasarlanmıştır. Büyük hacimli eşyalar (botlar, büyük yataklar) veya endüstriyel kullanım için uygun değildir.

Verilen adaptörleri nasıl kullanmalıyım?

Bisiklet vanaları için bisiklet adaptörünü (parça 8), balonlar için balon iğnesini (parça 9) ve şişme yataklar için yatak ağzını (parça 10) kullanın. Bunları pompaya veya basınç hortumuna takın.

Pil şarj olmazsa ne yapmalıyım?

Elektrik prizinde enerji olduğundan ve şarj cihazı kontaklarının temiz olduğundan emin olun. Sorun devam ederse, şarj cihazını ve aküyü satış sonrası servise gönderin.

Pompayı sürekli kullanabilir miyim?

Hayır, kullanım süresi döngü başına 10 dakikayı geçmemelidir. Aşırı ısınmayı önlemek için her şişirme arasında kompresörün yaklaşık 10 dakika soğumasını bekleyin.

Cihazı nasıl temizlemeli ve bakımını yapmalıyım?

Yüzeyi temizlemek için yumuşak kuru bir bez kullanın. Asla deterjan kullanmayın. Cihazı kuru ve dondan korunan bir yerde saklayın. Herhangi bir bakım öncesinde pili çıkarın.

Pil asidiyle temas halinde ne yapmalıyım?

Cilde temas ederse, bol su ve sabunla yıkayın. Asit göze kaçarsa, en az 10 dakika temiz suyla yıkayın ve hemen bir doktora başvurun.

Kullanılmış bir pili nereye atabilirim?

Aküleri ev çöplerine atmayın. Zehirli kadmiyum içerirler. Ücretsiz olarak ISC şirketine iade edin veya uygun bir toplama istasyonuna bırakın. Belediyenizden bilgi alın.

Bu pompa kamyon lastikleri için uygun mu?

Hayır, kamyon, traktör veya römork lastikleri gibi yüksek basınçlı lastikler için uygun değildir. Sadece hafif araç ve bisiklet lastikleri için kullanın.

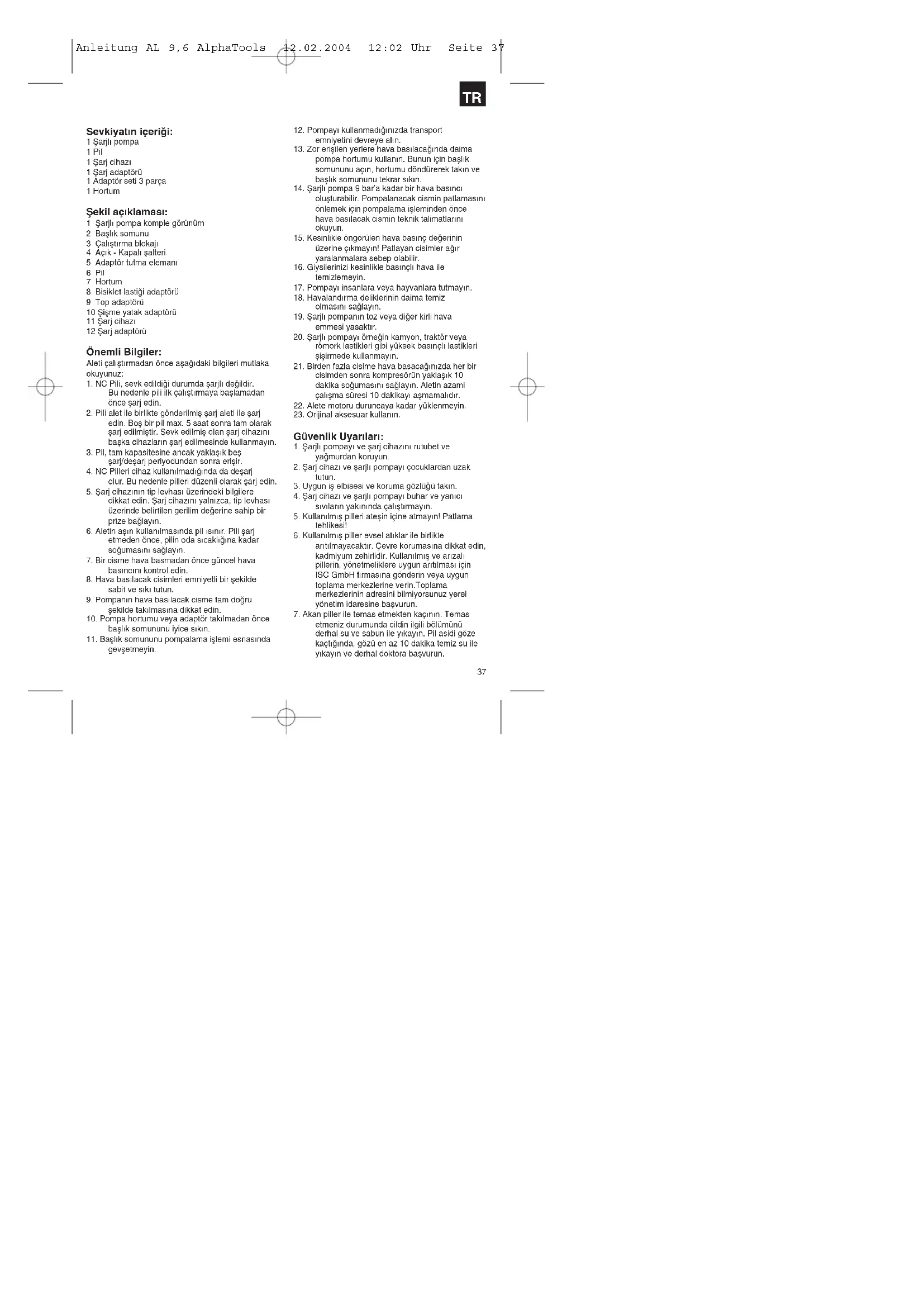

KULLANIM KILAVUZU AL 9.6 Alpha Tools

1 Şarjlı pompa komple görünüm

2 Başlık somunu

3 Çalıştırma blokajı

4 Açık - Kapalı şalteri

5 Adaptör tutma elemanı

6 Pil

7 Hortum

8 Bisiklet lastiği adaptörü

9 Top adaptörü

10 Şişme yatak adaptörü

11 Şarj cihazı

12 Şarj adaptörü

Önemli Bilgiler:

Aleti çalıştırmadan önce aşağıdaki bilgileri mutlaka okuyunuz:

1. NC Pili, sevk edildiği durumda şarlı değildir. Bu nedenle pili ilk çalıştırmaya başlamadan önce şarj edin.

2. Pili alet ile birlikte gönderilmiş şarj aleti ile şarj edin. Boş bir pil max. 5 saat sonra tam olarak şarj edilmiştir. Sevk edilmiş olan şarj cihazını başka cihazların şarj edilmesinde kullanmayın.

3. Pil, tam kapasitesine ancak yaklaşık beş şarj/deşarj periyodundan sonra erişir.

4. NC Pilleri cihaz kullanılmadığında da deşarj olur. Bu nedenle pilleri düzenli olarak şar

5. Şarj cihazının tip levhası üzerindeki bilgilere dikkat edin. Şarj cihazını yalnızca, tip levhası üzerinde belirtilen gerilim değerine sahip bir prize bağlayın.

6. Aletin aşın kullanılmasında pil ısınır. Pili şarj etmeden önce, pilin oda sıcaklığına kadar soğumasını sağlayın.

7. Bir cisme hava basmadan önce güncel hava basıncını kontrol edin.

8. Hava basılacak cisimleri emniyetli bir şekilde sabit ve sıkı tutun.

9. Pompanın hava basılacak cisme tam doğru şekilde takılmasına dikkat edin.

10. Pompa hortumu veya adaptör takılmadan önce başlık somununu iyice sıkın.

11. Başlık somununu pompalama işlemi esnasında gevşetmeyin.

12. Pompayı kullanmadığınızda transport emniyetini devreve alın.

13. Zor erişilen yerlere hava basılacağında daima pompa hortumu kullanın. Bunun için başlık somununu açın, hortumu döndürerek takın ve başlık somununu tekrar sıkın.

14. Şarjlı pompa 9 bar'a kadar bir hava basıncı oluşturabilir. Pompalanacak cismin patlamasını önlemek için pompalama işleminden önce hava basılacak cismin teknik talimatlarını okuyun.

15. Kesinlikle öngörülen hava basınç değerinin üzerine çıkmayını! Patlayan clsımler ağır yaralanmalara sebep olabilir.

16. Giysilerinizi kesinlikle basınçlı hava ile temizlemeyin.

17. Pompayı insanlara veya hayvanlara tutmayın.

18. Havalandırma deliklerinin daima temiz olmasını sağlayın.

19. Şarlı pompanın toz veya diğer kirli hava emmesi yasaktır.

20. Şarlı pompayı örneğin kamyon, traktör veya römork lastikleri gibi yüksek basınçlı lastikleri şişimede kullanmayın.

21. Birden fazla cisime hava basacağınıda her bir cisimden sonra kompresörün yaklaşık 10 dakika soğumasını sağlayın. Aletin azami çalışma süresi 10 dakikayı aşmamalıdır.

22. Alete motoru duruncaya kadar yüklenmeyin.

23. Orijinal aksesuar kullanın.

Güvenlik Uyarıları:

1. Şarlı pompayı ve şarj cihazını rutubet ve yağmurdan koruyun.

2. Şarj cihazı ve şarlı pompayı çocuklardan uzak tutun.

3. Uygun iş elbisesi ve koruma gözlüğü takın.

4. Şarj cihazı ve şarlı pompayı buhar ve yanıcı sıvıların yakınında çalıştırmayın.

5. Kullanılmış pilleri ateşin içine atmayın! Patlama tehlikesil!

6. Kullanılmış piller evsel atıklar ile birlikte antılmayacaktır. Çevre korumasına dikkat edin, kadmiyum zehirildir. Kullanılmış ve anızalı pillerlin, yönetmeliklere uygun antılması için ISC GmbH firmasına gönderin veya uygun toplama merkezlerine verin. Toplama merkezlerinin adresini bilmiyorsunuz yerel yönetim idaresına başvurun.

7. Akan piller ile temas etmekten kaçının. Temas etmeniz durumunda cildin ilgili bölümünü derhal su ve sabun ile yıkayın. Pil asidi göze kaçtığı, gözü en az 10 dakika temiz su ile yıkayın ve derhal doklora başvurun.

TR

1. Şarj cihazı ve kabloyu hasarlara ve keskin kenarlara karşı koruyun. Hasarlı kablolar en kısa zamanda kalifiye elektrik personeli tarafından değiştirilecektir.
2. Aletin hasarlı olup olmadığını kontrol edin. Tamirler yalnızca kalifiye elektrik personeli tarafından yapılacaktır.
3. NC Pillerinin kontak uçlarının diğer metal malzemelerine, örneğin çivi, civala, temas etmemesine dikkat edin. Kısa devre tehlikesi vardır!

Kullanım alanları

Bu alet sadece otomobil, bisiklet, şiirilebilir oyuncak, spor ve plaj ürünlerinin şiirilmesi için tasarlanmıştır. Büyük hacimli eşyaların (örneğin işleme bot, büyük işleme yataklar) şiirilmesi için uygun değildir. Ayrıca şarlı pompa ticari amaçlı kullanım için de uygun değildir.

Çalıştırma:

NC Pilinin şarj edilmesi

1. Pili aletten çıkarmadan veya alete yerleştirmeden önce transport emniyetini (Poz. 3) aktif konuma getirin. Bunun için transport emniyeti düğmesini sola kaydırın (kilit kapalıdır). Pili (Poz. 6) el sapından dışarı çıkarın, bu esnada yan tırmakları (A) bastırın.
2. Şarj cihazının tip levhası üzerinde belirtilen gerilim değerinin, mevcut elektrik şebekesi gerilim değeri ile aynı olup olmadığını kontrol edin. Şarj cihazını (Poz. 11) prize takın ve şarj kablosunu şarj adaptörüne (Poz. 12) bağlayın. Yeşil LED lambası yanar, şarj adaptörüne gerilim beslemesi yapılmıştır.
3. Pili (Poz. 6) şaril adaptörüne (Poz. 12) bağlayın. Yeşil LED ve kırmızı LED lambası birlikte yanar, pil şar edilir. Şarj süresi pil boş olduğunda max. 5 saattir. Şarj işlemi esnasında pil biraz isnabilir, bu normaldir. Dikkat! Şarj işlemi sona erdikten ve pil şarj edildikten sonra otomatik kapatma gerçekleşmez!

Pilin şarj edilmesi mümkün değilse aşağıdaki noktaları kontrol edin:

●Prizde elektrik olup olmadığı

- Şarj adaptöründeki (Poz. 12) kontakların pile tam lemas edip etmediği

Pilin şarj edilmesi bu kontrollerden sonra da mümkün değilse.

●Şarj cihazı
-ve pili
lütfen müşteri hizmetleri bölümümüze gönderin.

Pillerin uzun ömürlü olmasını sağlamak için NC pilini zamanında şarj edin. Bu özellikle, şarjlı pompanın gücünün azalmasını fark ettiğinizde yapılacaktır.

Pillerin tamamen boşalmasını önleyin. Bu durum NC pillerinin arızalanmasına yol açacaktır!

Açma/Kapatma

- Şarj edilmiş pili, aletin sapının içine yerine

geçinceye kadar bastırarak takın. Transport emniyetini (Poz. 3) devreden çıkarın. Bunun için şalteri sağ pozisyona (kilit açık) getirin.

●Aleti Açık - Kapalı şalteri (Poz. 4) ile çalıştırın.

Dikkat! Açık - Kapalı şalleri üzerine 60N üzerinde bir kuvvet uygulanması durumunda da alet transport emniyetine rağmen kendiliğinden çalışmaya başlayabilir!

Şişirme:

Dikkat! Alet üzerinde bulunan basınç manometresinin kalibrasyonu yapılmamıştır. Bu nedenle lastik şiirildikten sonra lastiğin hava basıncı, kalibrasyonu yapılmış bir basınç saati ile kontrol edilecektir.

Otomobil lastiklerinin şişirilmesi

Şarlı pompayı direkt olarak veya hortum (Poz. 7) ile lastik ventiline bağlayın.

Bisiklet lastiklerinin şişirilmesi

Sıradan ventilli bisiklet lastiklerinin şişirilmesi için adaptörü (Poz. 8) ventil üzerine takın. Şarlı pompayı adaptör üzerine takın veya hortumu adaptörün üzerine döndürerek takın. Bisiklet lastiğini şiirin. Otomobil ventilli bisiklet lastiklerinin şişirilmesi. Şarlı pompayı direkt olarak veya hortum (Poz. 7) ile lastik ventiline bağlayın.

Diğer cisimlerin şişirilmesi

Şişirilebilir oyuncak, spor ve plaj ürünlerinin şişirilmesi için top adaptörü (Poz. 9) veya şişme yatak adaptörünü (Poz. 10) kullanın. Şişirilecek eşyanın kullanım kılavuzundaki bilgilere dikkat edin!

TR

Bakım ve Temizlik

Bakım ve onarım çalışmalarından önce aletin içindeki pili çıkarın. Aleti kuru, dona karşı korunaklı bir yerde saklayın. Aleti güçlü güneş ışınılarına maruz bırakmayın. Pili / şarlıtı aleti açmayın.

Cihazın yüzeyini temizlemek için daima, mümkünse yumuşak, tahriş edici temizlik maddesi içermeyen bir bez kullanın. Eğer çok gerekiyorsa kiri temizlemek için hafif ıslatılmış bir bez kullanın.

Teknik Özellikler:

Şarlı pompa

Motor gerilim beslemesi: 9,6 V
Hava basıncı max.: 9 bar
Hava besleme hacmi max.: 10 lt./dak.
Pil ile birlikte yak. ağırlık: 1,2 kg
Ses basınç seviyesi LPA: 75 dB(A)
Ses güç seviyesi LWA: 88 dB(A)
Titreşim: a_W	< 2,5 m/s ^2

Şarlı cihazı

Şebeke gerilimi: 230 V / 50 Hz

Şarj gerilimi: 12 V DC

Şarj akımı: 500 mA

Gürültü ve titreşim ölçüm değerleri EN 50144-2-6 nomuna göre ölçülmüştür.

10 Akümlatör ve akü tahriklı elektrikli cihazlar çevreye zarar veron malzemeler içerir. Akülü cihazlan ovsel atıkları içine atmayın. Cihazları anzalanması veya aşınması durumunda aküyü (pili) çıkının ve ISC GmbH, Eschenstraße 6, D-94405 Landau adresine postalayın, veya akü cihazdan ayrılamyorsa cihaz ve aküyü birlikte postalayın. Sadece bu şekilde akünün, üretici firma tarafından yönetmeliklere uygun olarak antiİması sağlanır.

TR AT Uygunluk Deklarasyonu

ALPHA-TOOLS®

İmzalayan kişi, firma adına ürünün aşağıda anılan yönetme- liklere ve normlara uygun olduğunu beyan eder.

Kullanma Talimalında azkianan elotmiz. OrÖntin kusuru elmosina karşı 5 yıl garantildir. 6 Yılık garand süresi, tormat devi veya aloda müşorı laraflindan selon himmesile bağlar.

Caranti halismender beydistanmuk için siletin yürstmeikleru uygun şekilde halimren yapılması. kullanım ammonia uygun olarak ve kullanım talimatında heldilen palmatar dohrutusunda kullanılması sadır.

Doğal olarak kanunen öngbrülen garanti haklanından taydaianma bu 5 yıl içinde geperli olacaktır.

Garanti Federal Almanya simleri içinde veya geçerli olan yerel osnuri yönetmelikları ak olarak İğltilusinin ana bölge pazarıama partnerslerin yönetmelikları doğrultasında geçerlik. Lotten yetkil olan müşerli hizmetleri bölge tomsikiliskeri veya aşağıda açıdanan servis adresorını diskate annız.

GARANTIEURKUNDE

Teknik değişliklier obabilir

Ürünlerinin dokümantasyonu ve evrsklarının kremen olsa dahi kopyalarıması veya başka şekilde çogaıtıması, yalnızca ISC GmbH firmasının azal onayı alınmak şartıyla sorbestilir.
