LOOPpro 26000 - Filtreli sürahi EHEIM - Ücretsiz kullanım kılavuzu

Ürün Türü	Havuz için sürekli filtrasyon sistemi
Marka	Eheim
Model	LOOPpro 26000
Referans	5218
Boyutlar (UVC arıtıcı ile)	750 × 640 × 435 mm
Ağırlık	Kılavuzda belirtilmemiş
Verilen pompa	Eheim FLOW6500
Verilen UVC arıtıcı	Eheim CLEARUVC-36
Giriş/çıkış bağlantısı	∅ 75 mm
Kullanım sıcaklığı	+4 °C ile +35 °C arası
Ana fonksiyonlar	Mekanik ve biyolojik filtrasyon, UVC arıtma, geri yıkama
Dahil edilen filtrasyon malzemeleri	Sünger filtre kartuşu, EHEIM FILTERBIO ile filtre sepetleri, ön filtre kabı, mavi ön filtre pedi
Tıkanma göstergesi	Şamandıra: kırmızı bölge göründüğünde temizlik gerekli
Bakım	Filtrelerin yaklaşık 4 haftada bir temizlenmesi; süngerlerin 2-3 yıkamadan sonra değiştirilmesi
Güvenlik	Bakım öncesinde fişi çekin; UVC ile güvenlik mesafesi ≥2 m; doğal havuzlar için kullanmayın
Kış depolaması	Temizleyin ve dondan koruyarak saklayın
Yedek parçalar	Üreticiden temin edilebilir (kılavuzun 3. sayfasına bakın)
Garanti	Kılavuzda belirtilmemiş

Sık sorulan sorular - LOOPpro 26000 EHEIM

LOOPpro 26000 filtresi nasıl kurulur?

Filtreyi havuz kenarına yerleştirin, pompayı suyun içine yatay olarak, kasanın üzerinde en az 20 cm su olacak şekilde sağlam bir yüzeye koyun. Pompayı, verilen spiral hortumla UVC arıtıcıya bağlayın. Bağlantıları kontrol ettikten sonra pompayı ve UVC'yi fişe takın.

Geri yıkama nasıl yapılır?

Sistem geri yıkama memesi ile donatılmıştır. Kullanmak için kapatma tapasını çıkarın ve bir hortum bağlayın. Kirleri tahliye etmek için pompayı çalıştırın. Ardından memeyi tapa ile kapatın.

Filtre ne zaman ve nasıl temizlenir?

Tıkanma göstergesini (şamandıra) her 4 haftada bir kontrol edin. Kırmızı bölge görünürse temizleyin. Cihazın fişini çekin, klipsleri açın, filtreleri çıkarın, soğuk suyla durulayın, haznenin içini temizleyin ve tekrar takın.

Filtrasyon debisi düşerse ne yapmalı?

Önce filtrelerin kirli olup olmadığını kontrol edin ve temizleyin. Sorun devam ederse, pompa kutusunu kullanım kılavuzuna göre temizleyin. Hiçbir şey değişmezse, EHEIM teknik servisi ile iletişime geçin.

Filtrasyon süngerlerini düzenli olarak değiştirmeli miyim?

Evet, 2-3 yıkamadan sonra süngerleri değiştirin. Bakteriyolojik verimliliği korumak için, aynı anda yalnızca dört süngeri gecikmeli olarak değiştirin. Kılavuzda açıklanan prosedürü izleyin (mahfazayı çevirin, kullanılmış süngeri çıkarın, yenisini takın).

Kışın ne yapmalı?

Cihazı iyice temizleyin ve dondan korunan bir yerde saklayın. Filtrenin içinde suyun donmasına izin vermeyin.

Arıtıcının UVC lambası nasıl değiştirilir?

Eheim CLEARUVC-36 UVC arıtıcısının özel kullanım kılavuzuna bakın. Genel olarak, cihazın fişini çekin, arıtıcıyı çıkarın, somunları sökün, lambayı ve contayı değiştirin, ardından tekrar takın.

Hangi tür filtre malzemeleri dahildir?

Teslimat, bir sünger filtre kartuşu, iki EHEIM FILTERBIO (poşet) filtre sepeti, bir ön filtre kabı ve bir mavi ön filtre pedi içerir. Kılavuzda belirtilen montaj sırasına uyun.

Pompanın maksimum daldırma derinliği nedir?

Maksimum daldırma derinliği, FLOW6500 pompasının teknik özelliklerinde belirtilmiştir (kullanım kılavuzuna bakın). Filtre kasasının en az 20 cm su ile kaplı olduğundan emin olun.

Yedek parçaları nereden bulabilirim?

Yedek parçalar, kılavuzun 3. sayfasında listelenmiştir. Bunları EHEIM üreticisinden veya yetkili bir satıcıdan sipariş edebilirsiniz. Yalnızca orijinal parçalar kullanın.

KULLANIM KILAVUZU LOOPpro 26000 EHEIM

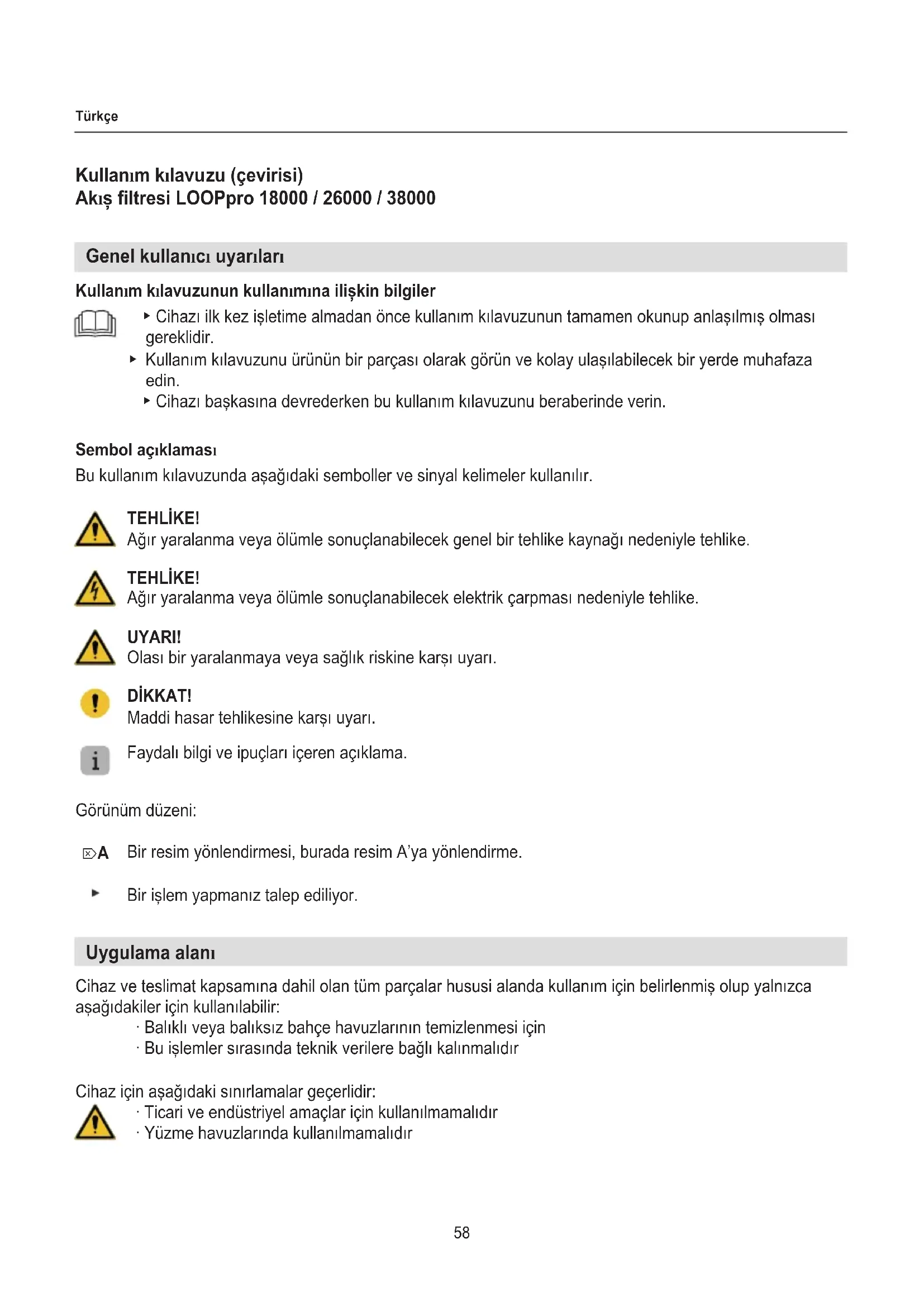

tr Kullanım kılavuzu

Kullanım kılavuzu (çevirisi)

Akış filtresi LOOPpro 18000 / 26000 / 38000

Genel kullanıcı uyarıları

Kullanım kılavuzunun kullanımına ilişkin bilgiler

▶ Cihazı ilk kez işletme almadan önce kullanım kılavuzunun tamamen okunup anlaşılmış olması gereklidir.
Kullanım kılavuzunu ürünün bir parçası olarak görün ve kolay ulaşılabilecek bir yerde muhafaza edin.
▶ Cihazı başkasına devrederken bu kullanım kılavuzunu beraberinde verin.

Sembol açıklaması

Bu kullanım kılavuzunda aşağıdaki semboller ve sinyal kelimeler kullanılır.

TEHLİKE!

Ağır yaralanma veya ölümle sonuçlanabilecek genel bir tehlike kaynağı nedeniyle tehlike.

TEHLIKE!

Ağır yaralanma veya ölümle sonuçlanabilecek elektrik çarpması nedeniyle tehlike.

UYARI!

Olası bir yaralanmaya veya sağlık riskine karşı uyarı.

DİKKAT!

Maddi hasar tehlikesine karşı uyarı.

Faydalı bilgi ve ipuçları içeren açıklama.

Görünüm düzeni:

Bir resim yönlendirmesi, burada resim A'ya yönlendirme.

Bir işlem yapmanız talep ediliyor.

Uygulama alanı

Cihaz ve teslimat kapsamına dahil olan tüm parçalar hususi alanda kullanım için belirlenmiş olup yalnızca aşağıdaki kiler için kullanılabilir:

• Balıklı veya balıksız bahçe havuzlarının temizlenmesi için
• Bu işlemler sırasında teknik verilere bağlı kalınmalıdır

Cihaz için aşağıdaki sınırlamalar geçerlidir:

• Ticari ve endüstriyel amaçlar için kullanılmamalıdır
  · Yüzme havuzlarında kullanılmamalıdır

Güvenlik

Cihazın usulüne aykırı kullanılması veya amacına uygun bir şekilde kullanılmaması durumunda ya da güvenlik uyarılarının dikkate alınmaması halinde cihaz kişiler ve cisimler için tehlike arz edebilir.

Güvenliğiniz için

• Cihazın ambalajını ve küçük parçaları çocukların veya yaptıklarının farkında olmayan insanların eline vermeyin, bunlar tehlike arz edebilir (kıkanma tehlikesi!). Hayvanlardan uzak tutun.
• Bu cihaz, güvenliğinden sorumlu bir kişi tarafından cihazın kullanımı ile ilgili gözetim altında değilse veya ondan talimat almıyorsa, bedensel, duyusal veya zihinsel yetenekleri azalmış veya deneyim ve bilgi eksikliği olan kişilerin (çocuklar dahil) kullanımı için tasarlanmamıştır. Çocuklar, cihazla oynamadıklarından emin olmak için gözetim altında tutulmalıdır.
• Sadece Avrupa pazarları içindir:
  Bu cihaz gözetim altında oldukları sürece veya cihazın güvenli kullanımı konusunda bildirilendirilip buna bağlı tehlikeleri anlamaları durumunda 8 yaşın üzerindeki çocuklar tarafından kullanılabilir. Çocuklar cihaz ile oynamamalıdır. Temizlik ve bakım, en az 8 yaşında olmadıkları ve gözetim altında olmadıkları sürece çocuklar tarafından yapılmamalıdır.
• Cihaz, birlikte teslim edilen bir pompa ve UVC arıtıcısı ile çalıştırılır. İşletim kılavuzunu, özellikle güvenlik, işletme alma, bu bileşenlerin kullanımı ve bakımı bölümlerini dikkate alın!
• Kullanmaya başlamadan önce cihazın hasarsız olduğundan emin olmak için bir gözle kontrol işlemi uygulayın.
• Düzgün çalışmaması veya hasarlı olması durumunda cihazı kullanmayın.
• Yalnızca bu kılavuzda tarif edilen çalışmaları uygulayın.
• Cihazda asla teknik değişiklikler yapmayın.
• Cihaz için yalnızca orijinal yedek parçalar ve aksesuarlar kullanın.
  · UVC arıtıcısı takılıyken cihaz ile su arasındaki güvenlik mesafesi en az 2 m olmalıdır.

İşletime alma

Filtre haznesi kapağının çıkarılması (☒A)

1. Altı kilit klipsini de (☒A①) açın.
2. Filtre haznesinin kapağını filtre haznesinden kaldırın (☒A②).
3. Filtre haznesindeki tüm bileşenleri çıkarın.

Geri yıkama ağzının takılması (☒B)

1. Yassı contayı ② geri yıkama ağzına ① takın.
2. Geri yıkama ağzını içten, filtre haznesindeki delikten geçirin.
3. Geri yıkama ağzını atkı somunu ③ ile sabitleyin.
4. Conta pulunu ④ tapaya ⑤ yerleştirin.
5. Geri yıkama ağzını tapa ile kapatın.

UVC ariticisinin montaji (☒C)

1. UVC arıtıcısının ④ iki dişlisine de birer sızdırmazlık diski ③ takın.
2. UVC arıtıcısını filtre haznesindeki geliklerin içinden geçirin.
3. UVC ariticisini sol taraftan atki somunu ① ile sabitleyin.
4. UVC arıtıcısını sağ taraftan kilitli tıpalar ② ile sabitleyin.

Atkı somununun ve kilitli tıpanın montajı iin teslimat kapsamına dahil ingiliz anahtarını kullanın.

Hortum ağzının takılması (☒D)

1. Atkı somununu ③ hortum ağzına ② itin.
2. Contayı ① atkı somununa yerleştirin.
3. Hortum ağzını atkı somunu ile UVC arıtıcısına vidalayın.

Filtrenin yerleştirilmesi (☒E)

1. Contanın ⑤ filtre ek parçasında ① doğru oturmasını kontrol edin.
2. Contanın ⑥ ön filtre teknesinde ③ doğru oturmasını kontrol edin.
3. İki filtre sepetini de ② birer EHEIM FILTERBIO torbası ⑦ ile doldurup bunları akan suyun altında yıkayın.

Filtre sepetlerinin aşırı dolmamasına dikkat edin!

1. Filtreyi aşağıdaki sıraya göre filtre gövdesinin içine koyun:

① Filtre süngerli filtre ek parçası
② EHEIM FILTERBIO'lu filtre sepetleri ⑦
③ Ön filtre teknesi
④ Mavi ön filtre keçesi

1. Filtre haznesi kapağını tekrar filtre haznesine yerleştirip altı kilit klipsini de kapatın.

Pompa bağlantısının montajı (☒ H)

1. Hortum ağzını pompaya vidalayın.
2. Pompanın hortum ağzını ve UVC arıtıcısındaki hortum ağzını spiral hortuma bağlayın.

Hortumların hortum kelepçeleriyle sabitlenmesini öneriyoruz.

Çıkış borusunun bağlanması (opsiyonel)

Çıkış borusuna opsiyonel olarak bir uzatma borusu (∅ yakl. 75 mm) takın.

Kullanım

TEHLİKE! Elektrik çarpması!

▶ UVC arıtıcısı takılıyken cihaz ile su arasındaki güvenlik mesafesi en az 2 m olmalıdır.

TEHLİKE!

▶ UVC arıtıcısının ve pompanın kullanım kılavuzunu, özellikle de güvenlik, işletme alma ve kullanma bölümlerini dikkate alın!

1. Filtreyi gölete kurun (☒H).
2. Pompayı, filtre gövdesinin üzeri en az 20 cm su ile örtülecek şekilde havuz içinde sabit bir zeminin üzerine yatırım olarak koyun. Azami daldırma derinliğine dikkat edin (bkz. teknik veriler).

Pompanın ve UVC arıtıcısının çalıştırılması

1. İlgili elektrik fişini prize takın.

Dikkat: Pompa hemen çalışmaya başlar!

Pompanın ve UVC arıtıcısının kapatılması

1. İlgili elektrik fişini prizden çıkarın.

Bakım

TEHLİKE! Elektrik çarpması!

- Tüm bakım çalışmalarına başlamadan önce pompanın ve UVC arıtıcısının elektrik fişini çıkarın.

TEHLİKE!

▶ UVC arıtıcısının ve pompanın kullanım kılavuzunu, özellikle de güvenlik ve bakım bölümlerini dikkate alın!

DİKKAT! Maddi hasar.

- Temizlik için sert nesneler veya agresif temizlik maddeleri kullanmayın.

Aşağıdaki bölümlerde, optimum ve sorunsuz bir işletim için gerekli olan bakım çalışmaları tarif edilmiştir. Düzenli bakım, kullanım ömrünü uzatır ve akış filtresinin işlevselliğinin uzun süre devam etmesini sağlar.

Kirlilik göstergesi (☒F)

Akış filtresi bir kirlilik göstergesine sahiptir. Kirliliği yaklaşık 4 haftada bir kontrol edin.

- Şamandıranın kırmızı bölümü görünüğünde akış filtresini kontrol edin.

Kirliliğin doğru gösterilmesi için pompa açılmalıdır.

Temizlik

1. Pompanın ve UVC arıtıcısının elektrik fişini çıkarın.
2. Altı kilit klipsini de açıp filtre haznesi kapağını çıkarın (☒A).
3. Filtreyi gövdeden çıkarın (☒E).
4. Tüm filtreleri soğuk ve akan su altında temizleyin.
5. Filtre haznesinin iç kısmını bir su huzmesi ile temizleyin.
6. Filtreyi tekrar ters sırada yerleştirin ve filtre haznesini kapatın (☒E).

Filtre süngerlerinin değişimi

Bakım önerisi

Her 2. – 3. temizlik işleminden sonra filtre süngerleri değiştirilmelidir. Bakteriyolojik filtre etkisinin korun-ması için bu sırada aynı anda sadece dört sünger gecikmeli olarak değiştirilebilir.

1. Filtre süngerinin ② yuvasını ① sağa doğru çevirin (☒G0).
2. Filtre süngerini aşağı doğru çekerek filtre ek parçasından çıkarın (☒G②).

3. Filtre süngerini yuvadan çıkarın.

4. Yeni filtre süngerini yuvaya takın.

5. Filtre süngerini tekrar ters sırada takın.

Arızaların giderilmesi

TEHLİKE! Elektrik çarpması!

- Arızaları giderme çalışmasına başlamadan önce fışı prizden çıkarın.

Arıza Olası sebebi Çözüm

Filtre performansı azalıyor	Filtreler kirli ▶ Filtreyi temizleyin
	Pompa kirli ▶ Pompanın filtre gövdesini temizleyin (pom panın kullanım kılavuzuna bakın)	-

Diğer arızalarda lütfen EHEIM servisine başvurun.

Teknik veriler

LOOPpro 18000 26000 38000
Tip 5217 5218 5219
Pompa FLOW5000 FLOW6500 FLOW6500
UVC articisi	CLEARUVC-24	CLEARUVC-36	CLEARUVC-60
UVC articisi ile ölçüler (U×G×Y)	750×640×335 mm	750×640×435 mm	750×640×435 mm
Su çıkışı	∅ 75 mm
Malzeme sıcaklığı	+4°C – +35°C

Pompanın ve UVC arıtıcısının teknik verileri ilgili kullanım kılavuzunda yer almaktadır.

Devre dışı bırakma

Depolama ve kış aylarında kullanım dışı bırakma

1. Cihazı temizleyin
2. Cihazı donma tehlikesi olmayan bir yerde depolayın.

Tasfiye

Cihazın tasfiye edilmesi gerektiğinde ilgili yasal talimatları dikkate alın.

Cihaz belediye veya ev çöpü ile birlikte tasfiye edilmemelidir. Cihaz belediye toplama noktalarında veya geri dönüşüm yerlerinde ücretsiz olarak kabul edilmektedir. Ürün ambalajı geri dönüştürülebilir malzemelerden oluşmaktadır. Ambalajı çevreye uygun olarak tasfiye edin ve bir geri dönüşüm noktasına teslim edin.

Yedek parçalar

Bkz. sayfa 3.
