Produkttyp	Kontinuierliches Filtersystem für Teiche
Marke	Eheim
Modell	LOOPpro 26000
Artikelnummer	5218
Abmessungen (mit UVC-Klärer)	750 × 640 × 435 mm
Gewicht	In der Anleitung nicht angegeben
Mitgelieferte Pumpe	Eheim FLOW6500
Mitgelieferter UVC-Klärer	Eheim CLEARUVC-36
Einlass-/Auslassanschluss	∅ 75 mm
Betriebstemperatur	+4 °C bis +35 °C
Hauptfunktionen	Mechanische und biologische Filtration, UVC-Klärung, Rückspülung
Enthaltene Filtermaterialien	Schwammfilterpatrone, Filterkörbe mit EHEIM FILTERBIO, Vorfilterbehälter, blaues Vorfilterkissen
Verschmutzungsanzeige	Schwimmer: Reinigung erforderlich, wenn der rote Bereich sichtbar ist
Wartung	Filterreinigung etwa alle 4 Wochen; Austausch der Schwämme nach 2-3 Wäschen
Sicherheit	Vor Wartung Netzstecker ziehen; Sicherheitsabstand ≥2 m zu UVC; nicht für Naturpools verwenden
Winterlagerung	Reinigen und frostfrei lagern
Ersatzteile	Erhältlich beim Hersteller (siehe Seite 3 der Anleitung)
Garantie	In der Anleitung nicht angegeben

Häufig gestellte Fragen - LOOPpro 26000 EHEIM

Wie installiere ich den LOOPpro 26000 Filter?

Stellen Sie den Filter am Teichrand auf, legen Sie die Pumpe waagerecht ins Wasser auf eine feste Unterlage mit mindestens 20 cm Wasser über dem Gehäuse. Verbinden Sie die Pumpe mit dem UVC-Klärer mit dem mitgelieferten Spiralschlauch. Schließen Sie die Pumpe und den UVC-Klärer an, nachdem Sie die Anschlüsse überprüft haben.

Wie führe ich die Rückspülung durch?

Das System ist mit einer Rückspüldüse ausgestattet. Um sie zu verwenden, entfernen Sie den Verschlussstopfen und schließen Sie einen Schlauch an. Schalten Sie die Pumpe ein, um die Verunreinigungen abzuleiten. Verschließen Sie die Düse anschließend wieder mit dem Stopfen.

Wann und wie reinige ich den Filter?

Überprüfen Sie die Verschmutzungsanzeige (Schwimmer) alle 4 Wochen. Wenn der rote Bereich erscheint, reinigen Sie. Ziehen Sie den Netzstecker, öffnen Sie die Clips, entnehmen Sie die Filter, spülen Sie sie mit kaltem Wasser, reinigen Sie das Innere des Behälters und bauen Sie alles wieder zusammen.

Was tun, wenn die Filterleistung nachlässt?

Überprüfen Sie zunächst, ob die Filter verschmutzt sind, und reinigen Sie sie. Wenn das Problem weiterhin besteht, reinigen Sie das Pumpengehäuse gemäß der Bedienungsanleitung. Wenn sich nichts ändert, wenden Sie sich an den EHEIM Kundendienst.

Muss ich die Filterschaumstoffe regelmäßig ersetzen?

Ja, nach 2 bis 3 Wäschen die Schaumstoffe ersetzen. Um die bakteriologische Wirksamkeit zu erhalten, ersetzen Sie nur vier Schaumstoffe auf einmal zeitversetzt. Befolgen Sie das in der Anleitung beschriebene Verfahren (Gehäuse drehen, gebrauchten Schaumstoff entfernen, neuen einsetzen).

Was tun im Winter?

Reinigen Sie das Gerät gründlich und lagern Sie es an einem frostfreien Ort. Lassen Sie kein Wasser im Filter gefrieren.

Wie tausche ich die UVC-Lampe im Klärer aus?

Schauen Sie in die spezifische Bedienungsanleitung des UVC-Klärers Eheim CLEARUVC-36. Im Allgemeinen: Gerät vom Netz trennen, Klärer abnehmen, Muttern lösen, Lampe und Dichtung ersetzen, dann wieder zusammenbauen.

Welche Filtermedien sind enthalten?

Die Lieferung umfasst eine Schwammfilterpatrone, zwei Filterkörbe mit EHEIM FILTERBIO (Beutel), einen Vorfilterbehälter und ein blaues Vorfilterkissen. Halten Sie die in der Anleitung angegebene Montagereihenfolge ein.

Wie groß ist die maximale Eintauchtiefe der Pumpe?

Die maximale Eintauchtiefe ist in den technischen Daten der Pumpe FLOW6500 angegeben (siehe Bedienungsanleitung). Achten Sie darauf, dass das Filtergehäuse mindestens 20 cm mit Wasser bedeckt ist.

Wo finde ich Ersatzteile?

Die Ersatzteile sind auf Seite 3 der Anleitung aufgeführt. Sie können sie beim Hersteller EHEIM oder einem autorisierten Händler bestellen. Verwenden Sie nur Originalteile.

BEDIENUNGSANLEITUNG LOOPpro 26000 EHEIM

de Bedienungsanleitung

en Operating manual

fr Mode d'emploi

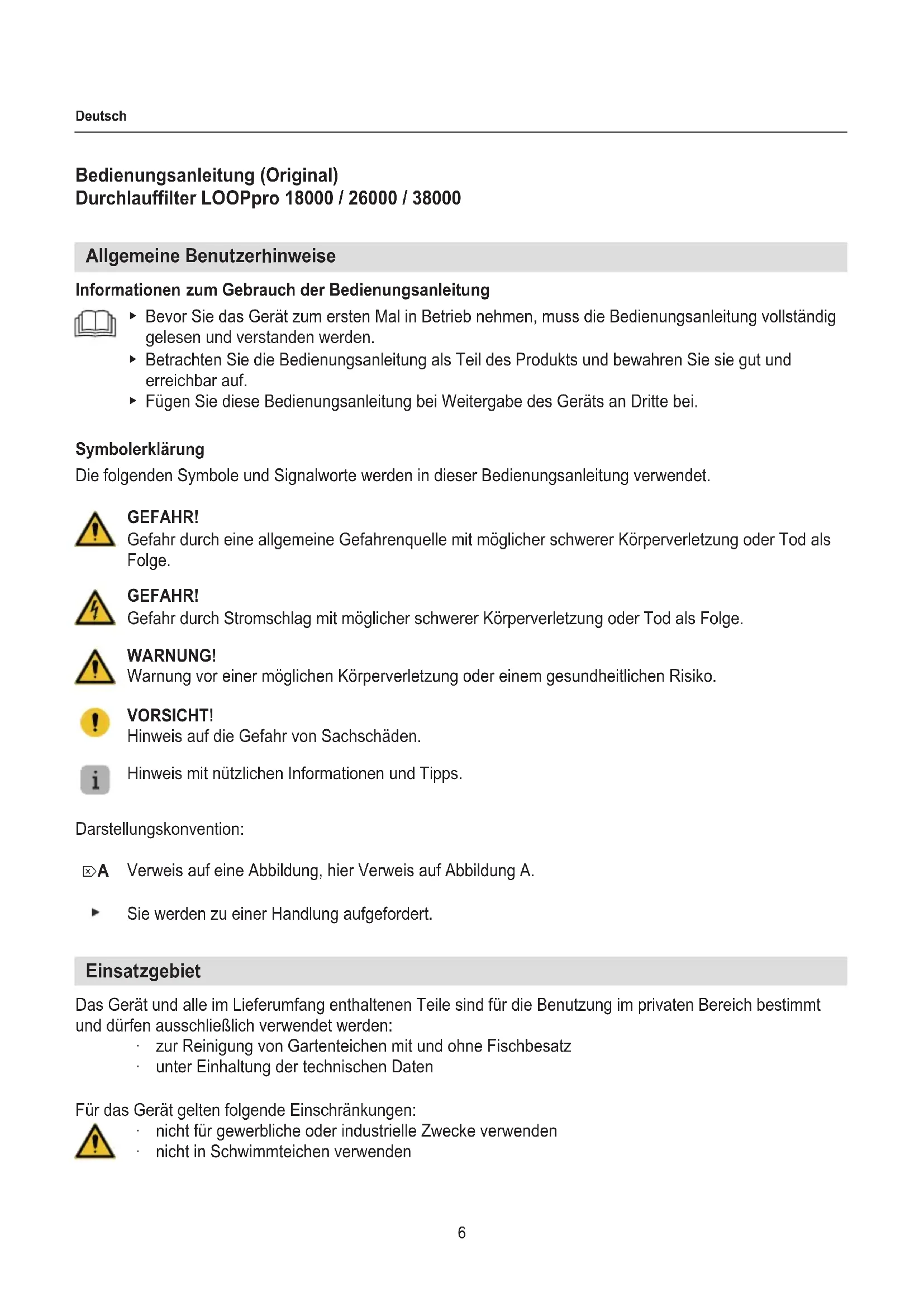

Bedienungsanleitung (Original)

Durchlauffilter LOOPpro 18000 / 26000 / 38000

Allgemeine Benutzerhinweise

Informationen zum Gebrauch der Bedienungsanleitung

• Bevor Sie das Gerät zum ersten Mal in Betrieb nehmen, muss die Bedienungsanleitung vollständig gelesen und verstanden werden.
  ▶ Betrachten Sie die Bedienungsanleitung als Teil des Produkts und bewahren Sie sie gut und erreichbar auf.
• Fügen Sie diese Bedienungsanleitung bei Weitergabe des Geräts an Dritte bei.

Symbolerklärung

Die folgenden Symbole und Signalworte werden in dieser Bedienungsanleitung verwendet.

GEFAHR!

Gefahr durch eine allgemeine Gefahrenquelle mit möglicher schwerer Körperverletzung oder Tod als Folge.

GEFAHR!

Gefahr durch Stromschlag mit möglicher schwerer Körperverletzung oder Tod als Folge.

WARNUNG!

Warnung vor einer möglichen Körperverletzung oder einem gesundheitlichen Risiko.

VORSICHT!

Hinweis auf die Gefahr von Sachschäden.

Hinweis mit nützlichen Informationen und Tipps.

Darstellungskonvention:

☒A Verweis auf eine Abbildung, hier Verweis auf Abbildung A.
▶ Sie werden zu einer Handlung aufgefordert.

Einsatzgebiet

Das Gerät und alle im Lieferumfang enthaltenen Teile sind für die Benutzung im privaten Bereich bestimmt und dürfen ausschließlich verwendet werden:

zur Reinigung von Gartenteichen mit und ohne Fischbesatz
- unter Einhaltung der technischen Daten

Für das Gerät gelten folgende Einschränkungen:

• nicht für gewerbliche oder industrielle Zwecke verwenden
• nicht in Schwimmteichen verwenden

Sicherheit

Von diesem Gerät können Gefahren für Personen und Sachwerte ausgehen, wenn das Gerät unsachgemäß bzw. nicht dem Verwendungszweck entsprechend eingesetzt wird oder wenn die Sicherheitshinweise nicht beachtet werden.

Für Ihre Sicherheit

• Die Geräteverpackung und Kleinteile nicht in die Hände von Kindern oder Personen, die sich ihrer Handlungen nicht bewusst sind, gelangen lassen, da hiervon Gefahren ausgehen können (Erstickungsgefahr!). Von Tieren fern halten.
• Dieses Gerät ist nicht für den Gebrauch von Personen (einschließlich Kindern) mit verringerten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen bestimmt, es sei denn, sie werden beaufsichtigt oder erhielten eine Anweisung hinsichtlich des Gebrauches des Gerätes von einer Person, die für ihre Sicherheit verantwortlich ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Nur für europäische Märkte: Dieses Gerät kann von Kindern ab 8 Jahren verwendet werden, wenn sie beaufsichtigt oder in die sichere Verwendung des Geräts eingewiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung dürfen nicht von Kindern durchgeführt werden, es sei denn, sie sind mindestens 8 Jahre alt und werden beaufsichtigt.
  Das Gerät wird mit einer mitgelieferten Pumpe und einem UVC-Klärer betrieben. Beachten Sie die Bedienungsanleitung, besonders die Kapitel Sicherheit, Inbetriebnahme, Bedienung und Wartung dieser Komponenten!
• Führen Sie vor Benutzung eine Sichtkontrolle durch, um sicherzustellen, dass das Gerät unbeschädigt ist.
• Benutzen Sie das Gerät nicht, wenn es nicht ordnungsgemäß funktioniert oder wenn es beschädigt ist.
• Führen Sie nur Arbeiten durch, die in dieser Anleitung beschrieben sind.
• Nehmen Sie niemals technische Änderungen am Gerät vor.
• Verwenden Sie nur Original-Ersatzteile und -Zubehör für das Gerät.

- Bei montiertem UVC-Klärer muss der Sicherheitsabstand des Gerätes zum Wasser mindestens 2 m betragen.

Inbetriebnahme

Filterbehälterdeckel abnehmen (☒A)

1. Öffnen Sie alle sechs Verschlussclips (☒A0).
2. Heben Sie den Filterbehälterdeckel vom Filterbehälter ab (☒A②).
3. Entnehmen Sie alle Komponenten aus dem Filterbehälter.

Rückspülstutzen montieren (☒B)

1. Stecken Sie die Flachdichtung ② auf den Rückspülstutzen ①.
2. Stecken Sie den Rückspülstutzen von innen durch die Öffnung im Filterbehälter.
3. Befestigen Sie den Rückspülstutzen mit der Überwurfmutter ③.
4. Legen Sie die Dichtscheibe ④ in den Verschlussstopfen ⑤.
5. Verschliessen Sie den Rückspülstutzen mit dem Verschlussstopfen.

UVC-Klärer montieren (☒C)

1. Stecken Sie je eine Dichtscheibe ③ auf die beiden Gewinde des UVC-Klärers ④.
2. Stecken Sie den UVC-Klärer durch die Öffnungen im Filterbehälter.
3. Befestigen Sie den UVC-Klärer auf der linken Seite mit der Überwurfmutter ①.
4. Befestigen Sie den UVC-Klärer auf der rechten Seite mit dem Verschlussstopfen ②.

Verwenden Sie zur Montage der Überwurfmutter und des Verschlussstopfens den im Lieferumfang enthaltenen Schraubenschlüssel.

Schlauchstutzen montieren (☒D)

1. Schieben Sie die Überwurfmutter ③ auf den Schlauchstutzen ②.
2. Legen Sie die Dichtung ① in die Überwurfmutter.
3. Schrauben Sie den Schlauchstutzen mit der Überwurfmutter auf den UVC-Klärer.

Filter einlegen (☒E)

1. Prüfen Sie den korrekten Sitz der Dichtung ⑤ im Filtereinsatz ①.
2. Prüfen Sie den korrekten Sitz der Dichtung ⑥ in der Vorfilterwanne ③.
3. Füllen Sie die beiden Filterkörbe ② mit je einem Beutel EHEIM FILTERBIO ⑦ auf und spülen Sie diese unter fließendem Wasser aus.

Achten Sie darauf, dass die Filterkörbe nicht überfüllt sind!

1. Legen Sie die Filter in folgender Reihenfolge in das Filtergehäuse:

① Filtereinsatz mit Filterschwämmen
② Filterkörbe mit EHEIM FILTERBIO ⑦
③ Vorfilterwanne
④ Blaue Vorfiltermatte

1. Setzen Sie den Filterbehälterdeckel wieder auf den Filterbehälter und verschliessen Sie alle sechs Verschlussclips.

Anschluss Pumpe montieren (☒H)

1. Schrauben Sie den Schlauchstutzen in die Pumpe.
2. Verbinden Sie den Schlauchstutzen der Pumpe und den Schlauchstutzen am UVC-Klärer mit dem Spiralschlauch.

Wir empfehlen die Schläuche mit Schlauchklemmen zu befestigen.

Auslaufrohr anschließen (optional)

Optional können Sie ein Verlängerungsrohr (∅ ca. 75 mm) auf das Auslaufrohr montieren.

Bedienung

GEFAHR! Stromschlag!

- Mit montiertem UVC-Klärer muss der Sicherheitsabstand des Gerätes zum Wasser mindestens 2 m betragen.

GEFAHR!

- Beachten Sie die Bedienungsanleitung des UVC-Klärers und der Pumpe, insbesondere die Kapitel Sicherheit, Inbetriebnahme und Bedienung!

1. Stellen Sie den Filter am Teichufer auf (☒H).
2. Stellen Sie die Pumpe im Teich möglichst waagerecht, auf einen festen Untergrund, so dass das Filtergehäuse der Pumpe mindestens 20 cm von Wasser bedeckt ist. Achten Sie auf die maximale Tauchtiefe (siehe Technische Daten).

Pumpe und UVC-Klärer einschalten

1. Stecken Sie den jeweiligen Netzstecker in die Netzsteckdose. Achtung: Die Pumpe läuft sofort an!

Pumpe und UVC-Klärer ausschalten

1. Ziehen Sie den jeweiligen Netzstecker aus der Netzsteckdose.

Wartung

GEFAHR! Stromschlag!

- Ziehen vor allen Wartungsarbeiten den Netzstecker der Pumpe und des UVC-Klärers.

GEFAHR!

- Beachten Sie die Bedienungsanleitung des UVC-Klärers und der Pumpe, insbesondere die Kapitel Sicherheit und Wartung!

VORSICHT! Sachbeschädigung.

▶ Verwenden Sie zur Reinigung keine harten Gegenstände oder aggressive Reinigungsmittel.

In den nachstehenden Abschnitten sind Wartungsarbeiten beschrieben, die für einen optimalen und störungsfreien Betrieb erforderlich sind. Eine regelmäßige Wartung verlängert die Lebensdauer und sichert über einen langen Zeitraum die Funktion des Durchlauffilters.

Verschmutzungsanzeige (☒F)

Der Durchlauffilter besitzt eine Verschmutzungsanzeige. Kontrollieren Sie die Verschmutzung etwa alle 4 Wochen.

- Reinigen Sie den Durchlauffilter wenn der rote Bereich des Schwimmers sichtbar ist.

Für eine korrekte Anzeige der Verschmutzung muss die Pumpe eingeschaltet sein.

Reinigen

1. Ziehen Sie den Netzstecker der Pumpe und des UVC-Klärers.
2. Öffnen Sie die alle sechs Verschlußclips und nehmen den Filterbehälterdeckel ab (☒A).
3. Nehmen Sie alle Filter aus dem Gehäuse (☒E).
4. Reinigen Sie alle Filter unter kaltem, fließenden Wasser.
5. Reinigen Sie den Innenraum des Filterbehälters mit einem Wasserstrahl.
6. Legen Sie die Filter wieder in umgekehrter Reihenfolge ein und schließen Sie den Filterbehälter (☒E).

Filterschwämme tauschen

Wartungsempfehlung

Nach jeder 2. – 3. Reinigung sind die Filterschwämme zu tauschen. Zur Aufrechterhaltung der bakte-riologischen Filterwirkung dürfen dabei jeweils immer nur vier Schwämme zeitversetzt ausgetauscht werden.

1. Drehen Sie die Aufnahme ① des Filterschwamms ② nach rechts (☒G0).
2. Ziehen Sie den Filterschwamm nach unten aus dem Filtereinsatz (☒G②).
3. Ziehen Sie den Filterschwamm von der Aufnahme ab.
4. Stecken Sie den neuen Filterschwamm auf die Aufnahme.
5. Montieren Sie den Filterschwamm wieder in umgekehrter Reihenfolge.

Beheben von Störungen

GEFAHR! Stromschlag!

- Ziehen Sie vor dem Beheben von Störungen den Netzstecker.

Störung Mögliche Ursache Abhilfe

Filterleistung lässt nach	Filter sind verschmutzt	▸ Reinigen Sie die Filter
	Pumpe ist verschmutzt	▸ Reinigen Sie das Filtergehäuse der Pumpe (siehe Bedienungsanleitung Pumpe)

Bei sonstigen Störungen wenden Sie sich bitte an den EHEIM Service.

Technische Daten

LOOPpro 18000 26000 38000
Typ 5217 5218 5219
Pumpe FLOW5000 FLOW6500 FLOW6500
UVC-Klärer	CLEARUVC-24	CLEARUVC-36	CLEARUVC-60
Abmaße mit UVC-Klärer (L × B × H)	750 × 640 × 335 mm	750 × 640 × 435 mm	750 × 640 × 435 mm
Wasserauslass	∅ 75 mm
Medientemperatur	+4°C – +35°C

Sie finden die technischen Daten der Pumpe und des UVC-Klärers in den zugehörigen Bedienungsanleitungen.

Außerbetriebnahme

Lagern und Überwintern

1. Reinigen Sie das Gerät
2. Lagern Sie das Gerät an einem frostsicheren Ort.

Entsorgen

Beachten Sie im Falle der Entsorgung des Geräts die jeweiligen gesetzlichen Vorschriften. Das Gerät darf nicht mit dem kommunalen oder Hausmüll entsorgt werden. Das Gerät wird bei den kommunalen Sammelstellen bzw. Wertstoffhöfen kostenlos entgegengenommen. Die Produktverpackung besteht aus recyclingfähigen Materialien. Entsorgen Sie diese umweltgerecht und führen diese der Wiederverwertung zu.

Ersatzteile

Siehe Seite 3.
