Producttype	Continu filteringssysteem voor vijvers
Merk	Eheim
Model	LOOPpro 26000
Referentie	5218
Afmetingen (met UVC-klareerder)	750 × 640 × 435 mm
Gewicht	Niet gespecificeerd in de handleiding
Meegeleverde pomp	Eheim FLOW6500
Meegeleverde UVC-klareerder	Eheim CLEARUVC-36
Aansluiting in/uit	∅ 75 mm
Gebruikstemperatuur	+4 °C tot +35 °C
Hoofdfuncties	Mechanische en biologische filtratie, UVC-klaring, terugspoeling
Inbegrepen filtermaterialen	Sponsfilterpatroon, filtermanden met EHEIM FILTERBIO, voorfilterbak, blauw voorfilterkussen
Verstoppingindicator	Vlotter: reiniging nodig wanneer de rode zone zichtbaar is
Onderhoud	Reiniging van filters om de 4 weken; vervanging van sponsen na 2-3 wasbeurten
Veiligheid	Loskoppelen voor onderhoud; veiligheidsafstand ≥2 m met UVC; niet gebruiken voor natuurlijke zwembaden
Winteropslag	Reinigen en vorstvrij opslaan
Reserveonderdelen	Verkrijgbaar bij de fabrikant (zie pagina 3 van de handleiding)
Garantie	Niet gespecificeerd in de handleiding

Veelgestelde vragen - LOOPpro 26000 EHEIM

Hoe installeer ik het LOOPpro 26000 filter?

Plaats het filter aan de rand van de vijver, plaats de pomp horizontaal in het water op een stevige ondergrond met ten minste 20 cm water boven de behuizing. Sluit de pomp aan op de UVC-klareerder met behulp van de meegeleverde spiraalslang. Sluit de pomp en de UVC aan nadat u de verbindingen hebt gecontroleerd.

Hoe voer ik de terugspoeling uit?

Het systeem is uitgerust met een terugspoelmondstuk. Om het te gebruiken, verwijder de afsluitdop en sluit een slang aan. Activeer de pomp om de onzuiverheden af te voeren. Sluit vervolgens het mondstuk met de dop.

Wanneer en hoe reinig ik het filter?

Controleer de verstoppingindicator (vlotter) elke 4 weken. Als de rode zone verschijnt, reinig dan. Koppel het apparaat los, open de clips, verwijder de filters, spoel ze af met koud water, reinig de binnenkant van het vat en monteer alles weer.

Wat te doen als het filterdebiet afneemt?

Controleer eerst of de filters vervuild zijn en reinig ze. Als het probleem aanhoudt, reinig de pomphuis volgens de gebruiksaanwijzing. Als er niets verandert, neem dan contact op met de EHEIM klantenservice.

Moet ik de filtersponzen regelmatig vervangen?

Ja, na 2 tot 3 wasbeurten vervangt u de sponsen. Om de bacteriologische efficiëntie te behouden, vervangt u slechts vier sponsen tegelijk met een tussenpoos. Volg de procedure beschreven in de handleiding (draai de behuizing, verwijder de gebruikte spons, plaats de nieuwe).

Wat te doen in de winter?

Reinig het apparaat grondig en bewaar het op een vorstvrije plaats. Laat het water niet bevriezen in het filter.

Hoe vervang ik de UVC-lamp van de klareerder?

Raadpleeg de specifieke gebruiksaanwijzing van de Eheim CLEARUVC-36 UVC-klareerder. In het algemeen: koppel het apparaat los, verwijder de klareerder, draai de moeren los, vervang de lamp en de afdichting, en monteer alles weer.

Welke soorten filtermateriaal zijn inbegrepen?

De levering omvat een sponsfilterpatroon, twee filtermanden met EHEIM FILTERBIO (zakjes), een voorfilterbak en een blauw voorfilterkussen. Houd u aan de montagevolgorde in de handleiding.

Wat is de maximale onderdompelingsdiepte van de pomp?

De maximale onderdompelingsdiepte staat vermeld in de technische specificaties van de FLOW6500 pomp (raadpleeg de gebruiksaanwijzing). Zorg ervoor dat de filterbehuizing met ten minste 20 cm water bedekt is.

Waar kan ik reserveonderdelen vinden?

Reserveonderdelen staan vermeld op pagina 3 van de handleiding. U kunt ze bestellen bij de fabrikant EHEIM of bij een erkende dealer. Gebruik alleen originele onderdelen.

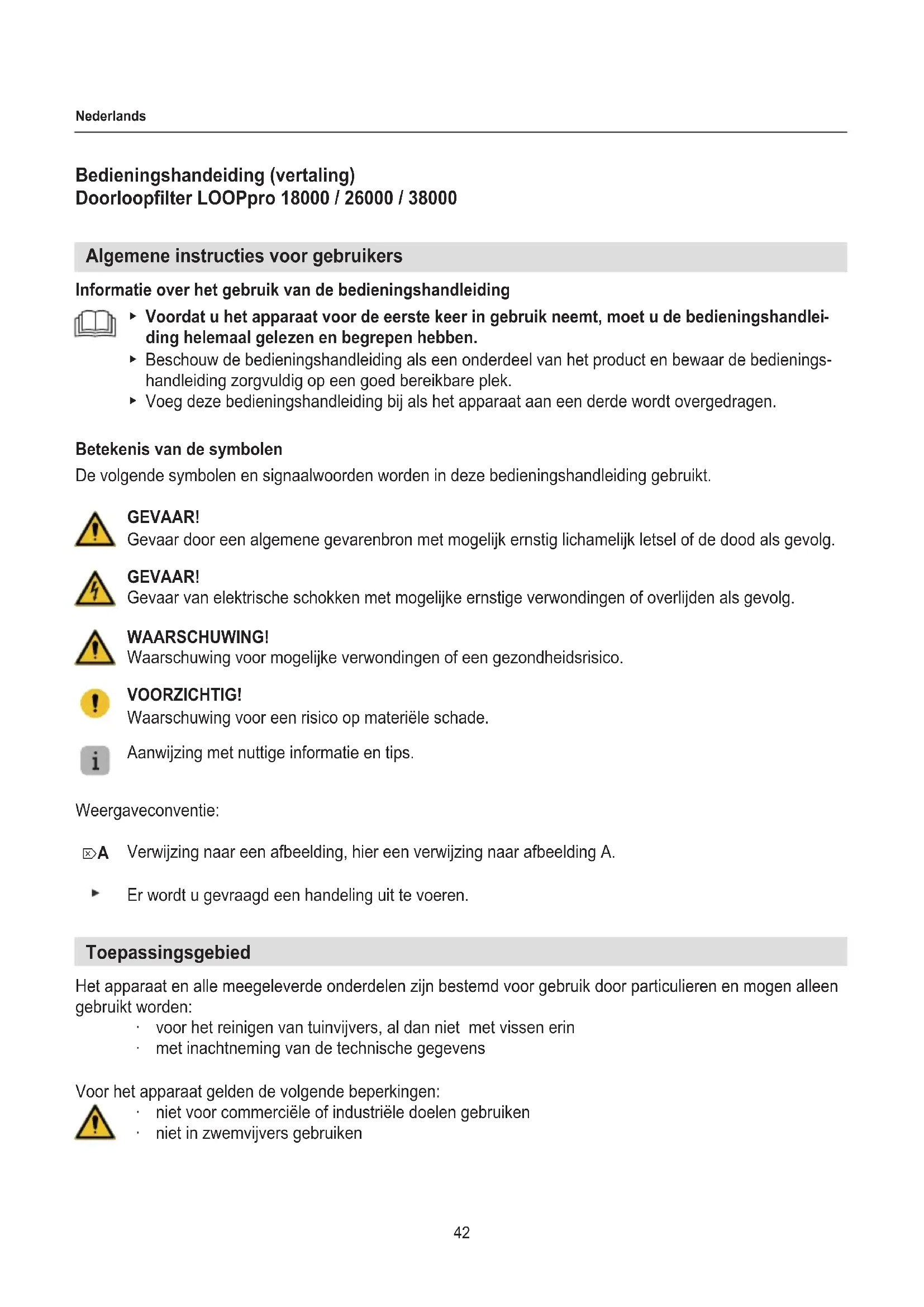

GEBRUIKSAANWIJZING LOOPpro 26000 EHEIM

nl Bedieningshandleiding

Algemene instructies voor gebruikers

Informatie over het gebruik van de bedieningshandleiding

• Voordat u het apparaat voor de eerste keer in gebruik neemt, moet u de bedieningshandleiding helemaal gelezen en begrepen hebben.
• Beschouw de bedieningshandleiding als een onderdeel van het product en bewaar de bedieningshandleiding zorgvuldig op een goed bereikbare plek.
• Voeg deze bedieningshandleiding bij als het apparaat aan een derde wordt overgedragen.

Betekenis van de symbolen

De volgende symbolen en signaalwoorden worden in deze bedieningshandleiding gebruikt.

GEVAAR!

Gevaar door een algemene gevarenbron met mogelijk ernstig lichamelijk letsel of de dood als gevolg.

GEVAAR!

Gevaar van elektrische schokken met mogelijke ernstige verwondingen of overlijden als gevolg.

WAARSCHUWING!

Waarschuwing voor mogelijke verwondingen of een gezondheidsrisico.

VOORZICHTIG!

Waarschuwing voor een risico op materiële schade.

Aanwijzing met nuttige informatie en tips.

Weergaveconventie:

☒A Verwijzing naar een afbeelding, hier een verwijzing naar afbeelding A.

Er wordt u gevraagd een handeling uit te voeren.

Toepassingsgebied

Het apparaat en alle meegeleverde onderdelen zijn bestemd voor gebruik door particulieren en mogen alleen gebruikt worden:

• voor het reinigen van tuinvijvers, al dan niet met vissen erin
• met inachtneming van de technische gegevens

Voor het apparaat gelden de volgende beperkingen:

• niet voor commerciële of industriële doelen gebruiken
• niet in zwemvijvers gebruiken

Veiligheid

Dit apparaat kan gevaar opleveren voor personen en goederen als het apparaat niet correct of niet voor het beoogde gebruiksdoel wordt gebruikt of als de veiligheidsaanwijzingen niet worden opgevolgd.

Voor uw veiligheid

• Houd de verpakking en kleine onderdelen van het apparaat buiten het bereik van kinderen of van personen, die zich niet bewust zijn van hun handelingen, omdat dit tot gevaren kan leiden (verstik-kingsgevaar!). Buiten bereik van dieren houden.
• Dit apparaat is niet bedoeld voor gebruik door mensen (inclusief kinderen) met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis, tenzij deze onder toezicht staan of instructies krijgen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.
• Alleen voor Europese markten:
  Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar indien zij onder toezicht staan of instructie hebben gekregen over het veilige gebruik van het apparaat en de daarmee gepaard gaande gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet worden uitgevoerd door kinderen, tenzij zij ten minste 8 jaar oud zijn en onder toezicht staan.
• Het apparaat werkt met behulp van een meegeleverde pomp en een UVC-zuiveraar. Lees de bedieningshandleiding, met name de hoofdstukken Veiligheid, Ingebruikname, Bediening en Onderhoud van deze componenten!
• Voer voorafgaand aan gebruik een visuele controle uit om zeker te stellen dat het apparaat niet beschadigd is.
• Gebruik het apparaat niet als het niet naar behoren werkt of als het beschadigd is.
• Voer alleen de werkzaamheden uit die in deze handleiding zijn beschreven.
• Verricht nooit technische wijzigingen aan het apparaat.
• Gebruik uitsluitend originele reserveonderdelen en toebehoren voor het apparaat.

- Wanneer de UVC-zuivering is gemonteerd, moet de veiligheidsafstand tussen het toestel en het water ten minste 2 m bedragen.

Ingebruikname

Filterhuisdeksel verwijderen (☒A)

1. Open alles zes sluitclips (☒A①).
2. Til het filterhuisdeksel van het filterhuis af (☒A②).
3. Verwijder alle componenten uit het filterhuis.

Terugspoelaansluitstuk monteren (☒B)

1. Steek de platte afdichting ② op het terugspoelaansluitstuk ①.
2. Steek de terugspoelpijp van binnenuit door de opening in het filterhuis.
3. Zet de terugspoelpijp vast met de wartelmoer ③.
4. Leg de afdichtingsring ④ in de afsluitstop ⑤.
5. Sluit de terugspoelaansluiting af met de afsluitstop.

UVC-zuiveraar monteren (☒C)

1. Steek telkens een afdichtingsring ③ op de beide schroefdraden van de UVC-zuiveraar ④.
2. Steek de UVC-zuiveraar door de openingen in het filterhuis.
3. Bevestig de UVC-zuiveraar aan de linker zijde met de wartelmoer ①.
4. Bevestig de UVC-zuiveraar aan de rechter zijde met de afsluitplug ②.

Gebruik de meegeleverde sleutel om de wartelmoer en de afsluitplug te monteren.

Slangaansluitstuk monteren (☒D)

1. Schuif de wartelmoer ③ op het slangaansluitstuk ②.
2. Leg de afdichting ① in de wartelmoer.
3. Schroef het slangaansluitstuk met de wartelmoer op de UVC-zuiveraar.

Filter inleggen (☒E)

1. Controleer de correcte zit van de afdichting ⑤ in het filterelement ①.
2. Controleer de correcte zit van de afdichting ⑥ in de voorfilterbak ③.
3. Vul de beide filterkorven ② elk met een zak EHEIM FILTERBIO ⑦ en spoel deze uit onder stromend water.

Let erop dat de filterkorven niet te ver gevuld worden!

1. Leg de filters in de onderstaande volgorde in het filterhuis:

① Filterelement met filtersponzen
② Filterkorven met EHEIM FILTERBIO ⑦
③ Voorfilterbak
④ Blauwe voorfiltermat

1. Plaats het deksel van het filterhuis terug op het filterhuis en sluit alle zes sluitclips.

Aansluiting pomp monteren (☒H)

1. Schroef het slangaansluitstuk in de pomp.
2. Verbind het slangaansluitstuk van de pomp en het slangaansluitstuk van de UVC-zuiveraar met de spiraalslang.

Wij adviseren u de slangen met slangklemmen vast te zetten.

Uitloopbuis aansluiten (optioneel)

Optioneel kunt u een verlengbuis (∅ ca. 75 mm) op de uitloopbuis monteren.

Bediening

- Met gemonteerde UVC-zuiveraar moet de veiligheidsafstand van het apparaat tot het water minimaal 2 m bedragen.

GEVAAR!

- Volg de instructies in de bedieningshandleiding van de UVC-zuiveraar en de pomp op, met name de hoofdstukken Veiligheid, Ingebruikname en Bediening!

1. Stel het filter bij de vijveroever op (☒H).
2. Plaats de pomp zo mogelijk waterpas op een stabiele ondergrond in de vijver, zodat er ten minste 20 cm water boven het filterhuis van de pomp aanwezig is. Overschrijd de maximale diepte onder water niet (zie de Technische gegevens).

Pomp en UVC-zuiveraar inschakelen

1. Steek de desbetreffende stekker in het stopcontact. Let op: de pomp begint onmiddellijk te lopen!

Pomp en UVC-zuiveraar uitschakelen

1. Trek de desbetreffende stekker uit het stopcontact.

Onderhoud

- Trek altijd de stekker van de pomp en de UVC-zuiveraar uit het stopcontact alvorens onderhoud uit te voeren.

GEVAAR!

- Volg de instructies in de Bedieningshandleiding van de UVC-zuiveraar en de pomp op, met name de hoofdstukken Veiligheid en Onderhoud!

VOORZICHTIG! Risico op materiële schade.

- Gebruik voor de reiniging geen harde voorwerpen of agressieve reinigingsmiddelen.

Hieronder worden onderhoudswerkzaamheden beschreven die nodig zijn voor optimaal en storingsvrij gebruik van het product. Regelmatig onderhoud leidt tot een langere levensduur en stelt de werking van het doorloopfilter over een lange periode veilig.

Vervuilingsindicatie (☒F)

Het doorloopfilter heeft een vervuilingsindicator. Controleer de vervuiling ongeveer eens per 4 weken.

- Reinig het stromingsfilter wanneer het rode gedeelte van de vlotter zichtbaar is.

Voor een juiste indicatie van de vervuiling moet de pomp ingeschakeld zijn.

Reinigen

1. Trek de stekker van de pomp en de UVC-zuiveraar uit het stopcontact.
2. Open alle zes sluitclips en verwijder het deksel van het filterhuis (☒A).
3. Neem alle filters uit de behuizing (☒ E).
4. Reinig alle filters onder koud stromend water.
5. Reinig de binnenkant van het filterhuis met een waterstraal.
6. Plaats de filters weer terug in omgekeerde volgorde en sluit het filterhuis (☒E).

Filtersponzen vervangen

Onderhoudsadvies

Na elke 2e - 3e reiniging moeten de filtersponzen worden vervangen. Om de bacteriologische filterwerking in stand te houden, mogen telkens slechts vier sponzen tegelijk worden vervangen.

1. Draai de opname ① van de filterspons ② naar rechts (☒G ①).
2. Trek de filterspons naar beneden uit het filterelement (☒G2).
3. Trek de filterspons van de opname af.
4. Steek de nieuwe filterspons op de opname.
5. Monteer de filterspons weer in omgekeerde volgorde.

Storingen verhelpen

- Trek de stekker uit het stopcontact alvorens een storing te verhelpen.

Storing Mogelijke oorzaak Oplossing

De filterprestaties nemen af	Filters zijn vervuild	► Reinig de filters
	De pomp is vuil ► Reinig het filterhuis van de pomp (zie de bedieningshandleiding van de pomp)

Neem bij andere storingen contact op met de servicedienst van EHEIM.

Technische gegevens

LOOPpro 18000 26000 38000
Type 5217 5218 5219
Pomp FLOW5000 FLOW6500 FLOW6500
UVC-zuiveraar	CLEARUVC-24	CLEARUVC-36	CLEARUVC-60
Afmetingen met UVC-zuiveraar (L×B×H)	750×640×335 mm	750×640×435 mm	750×640×435 mm
Waterafvoer	∅ 75 mm
Mediatemperatuur	+4°C – +35°C

De technische gegevens van de pomp en de UVC-zuiveraar vindt u in de bijbehorende bedieningshandleidingen.

Buiten bedrijf stellen

Opbergen en overwinteren

1. Reinig het apparaat.
2. Berg het apparaat op een vorstvrije locatie op.

Afdanken en afvoeren/verwerken

Het apparaat moet aan het einde van de levensduur volgens de toepasselijke wettelijke voorschriften worden afgevoerd en verwerkt.

Het apparaat mag niet als gewoon huishoudelijk afval worden behandeld. Het apparaat kan bij een inzamelpunt voor recycling van elektrische en elektronische apparaten worden ingeleverd. De verpakking van het product bestaat uit materialen die gerecycled kunnen worden. Verwijder deze op milieuvriendelijke wijze en lever ze in voor recycling.

Reserveonderdelen

Zie pag. 3.
