GEBRUIKSAANWIJZING Loop 15000 EHEIM

Bedieningshandleiding

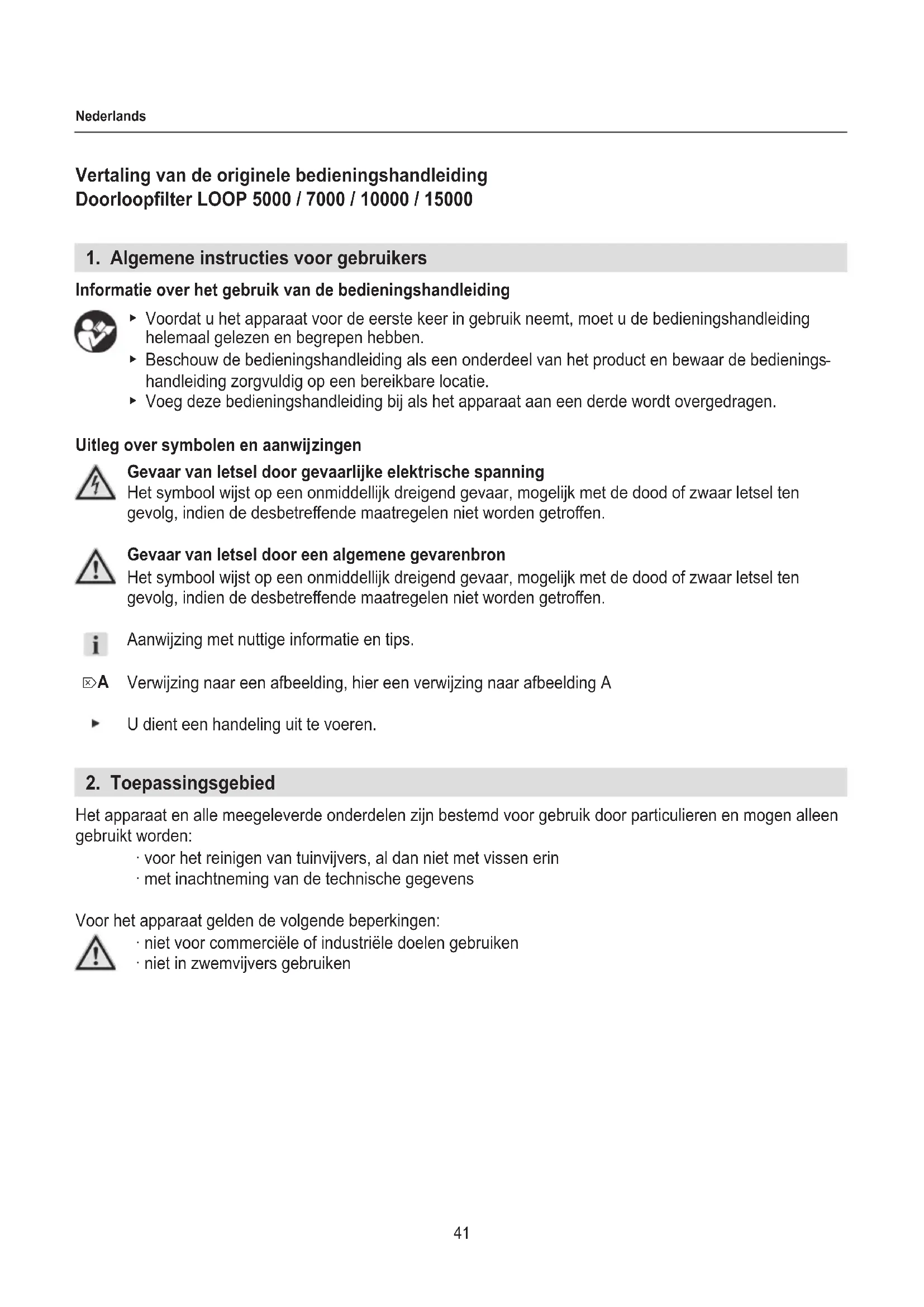

Nederlands Vertaling van de originele bedieningshandleiding Doorloop󰄈lter LOOP 5000 / 7000 / 10000 / 15000

1. Algemene instructies voor gebruikers

Informatie over het gebruik van de bedieningshandleiding ▶ Voordat u het apparaat voor de eerste keer in gebruik neemt, moet u de bedieningshandleiding helemaal gelezen en begrepen hebben. ▶ Beschouw de bedieningshandleiding als een onderdeel van het product en bewaar de bedienings

handleiding zorgvuldig op een bereikbare locatie. ▶ Voeg deze bedieningshandleiding bij als het apparaat aan een derde wordt overgedragen. Uitleg over symbolen en aanwijzingen Gevaar van letsel door gevaarlijke elektrische spanning Het symbool wijst op een onmiddellijk dreigend gevaar, mogelijk met de dood of zwaar letsel ten gevolg, indien de desbetre󰘯ende maatregelen niet worden getro󰘯en. Gevaar van letsel door een algemene gevarenbron Het symbool wijst op een onmiddellijk dreigend gevaar, mogelijk met de dood of zwaar letsel ten gevolg, indien de desbetre󰘯ende maatregelen niet worden getro󰘯en. Aanwijzing met nuttige informatie en tips. Verwijzing naar een afbeelding, hier een verwijzing naar afbeelding A U dient een handeling uit te voeren.

2. Toepassingsgebied

Het apparaat en alle meegeleverde onderdelen zijn bestemd voor gebruik door particulieren en mogen alleen gebruikt worden: ‧ voor het reinigen van tuinvijvers, al dan niet met vissen erin ‧ met inachtneming van de technische gegevens Voor het apparaat gelden de volgende beperkingen: ‧ niet voor commerciële of industriële doelen gebruiken ‧ niet in zwemvijvers gebruiken ⌦A42 Nederlands

3. Veiligheidsinstructies

Dit apparaat kan gevaren opleveren voor personen en zaken als het apparaat niet naar behoren of niet volgens bestemming wordt gebruikt of als de veilig- heidsaanwijzingen niet worden opgevolgd. ‧ Houd de verpakking van het apparaat buiten bereik van kinderen aan- gezien dit tot gevaren kan leiden (verstikkingsgevaar!). ‧ Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en/of kennis als ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of ze van deze persoon instructies hebben gekregen over hoe het appa- raat op een veilige manier moet worden gebruikt en begrijpen wat de mogelijke gevaren zijn. Kinderen mogen niet met het apparaat spelen. Reinigings- en onderhoudswerkzaamheden mogen niet door kinderen zonder toezicht worden uitgevoerd. Elektrische veiligheid ‧ Het apparaat moet op een veilige afstand van het water worden ge

plaatst: deze afstand moet ten minste 2 m bedragen. Veilig gebruik ‧ Het apparaat werkt met behulp van een meegeleverde pomp en een UVC-zuiveraar. Lees de bedieningshandleiding, met name de hoofd

stukken Veiligheid, Ingebruikname, Bediening en Onderhoud van deze componenten! ‧ Voer voorafgaand aan gebruik een visuele controle uit om zeker te stellen dat het apparaat niet beschadigd is. ‧ Gebruik het apparaat niet als het niet naar behoren werkt of als het beschadigd is. ‧ Voer alleen de werkzaamheden uit die in deze bedieningshandleiding zijn beschreven. ‧ Voer nooit technische wijzigingen aan het apparaat uit. ‧ Gebruik alleen maar originele reserveonderdelen en toebehoren voor het apparaat.43 Nederlands

1. Steek de uitloopadapter ③ door de opening in het 󰘰lterhuis.

2. Plaats de afdichtring ② van binnenuit op de uitloopadapter.

3. Schroef de uitloopadapter op de overloopbuis ①.

1. Steek de uitloopadapter ③ door de opening in het 󰘰lterhuis.

2. Plaats de afdichtring ② van binnenuit op de uitloopadapter.

3. Schroef de uitloopadapter op de overlooppijp ①.

4. Monteer de tweede overloopbuis volgens dezelfde volgorde van stappen.

UVC-zuiveraar monteren (⌦B) LOOP5000/7000

1. Plaats de afdichtring ② op de schroefdraad van de UVC-zuiveraar ①.

2. Steek de UVC-zuiveraar door de opening in het 󰘰lterhuis.

3. Schroef het tussenstuk ③ van binnenuit op de UVC-zuiveraar.

4. Schroef de sprinklerpijp ④ op het tussenstuk.

5. Voer de schroef ⑤ met de onderlegring ⑥ en de O-ring ⑦ van binnenuit door het gat in de monta

gebeugel van de UVC-zuiveraar.

6. Schroef de UVC-zuiveraar met de moer ⑨ en de onderlegring ⑧ vast.

1. Plaats de afdichtring ② op de schroefdraad van de UVC-zuiveraar ①.

2. Steek de UVC-zuiveraar door de opening in het 󰘰lterhuis.

3. Schroef het T-stuk ③ van binnenuit op de UVC-zuiveraar.

4. Schroef de sprinklerpijp ④ op het T-stuk.

5. Voer de schroef ⑤ met de onderlegring ⑥ en de O-ring ⑦ van binnenuit door het gat in de monta-

gebeugel van de UVC-zuiveraar.

6. Schroef de UVC-zuiveraar met de moer ⑨ en de onderlegring ⑧ vast.

Filters aanbrengen (⌦C) LOOP5000/7000

1. Vul het bijgesloten net met het EHEIM FILTERBIO-granulaat (biologisch 󰘰ltergranulaat).

2. Leg de 󰘰lters in de volgende volgorde in het 󰘰lterhuis:

① Net met EHEIM FILTERBIO-granulaat Let op: Het net moet vlak op de bodem van het 󰘰lterhuis liggen ② Blauwe 󰘰lterspons, 󰘰jn ③ Actieve koolvlies ④ Blauwe 󰘰lterspons, grof LOOP10000/15000

1. Doe het EHEIM FILTERMEC-granulaat (mechanisch 󰘰ltergranulaat) ① los in het 󰘰lterhuis.

2. Leg de 󰘰lters in de onderstaande volgorde in het 󰘰lterhuis:

② Blauwe 󰘰lterspons, 󰘰jn ③ Actieve koolvlies ④ Blauwe 󰘰lterspons, grof44 Nederlands Aansluiting pomp monteren (⌦D)

1. Sluit de spiraalslang ③ van de pomp op het verloopstuk ① aan.

2. Plaats de afdichtring ② in het verloopstuk.

3. Schroef het verloopstuk met de wartelmoer op de UVC-zuiveraar.

Afvoerslang aansluiten (⌦E)

1. Kort de uitloopadapter met een zaag in, afhankelijk van de diameter van uw slang.

2. Sluit de slang op de uitloopadapter aan.

Wij adviseren de slangen met slangklemmen vast te zetten.

Let op! Gevaar van elektrische schokken! ▶ Het apparaat moet op een veilige afstand van het water worden geplaatst: deze afstand moet ten minste 2 m bedragen. Voorzichtig! ▶ Volg de instructies in de bedieningshandleiding van de UVC-zuiveraar en de pomp op, met name de hoofdstukken Veiligheid, Ingebruikname en Bediening!

1. Plaats het 󰘰lter naast de vijver (⌦F).

2. Plaats de pomp zo mogelijk waterpas op een stabiele ondergrond in de vijver, zodat er ten minste

20 cm water boven het 󰘰lterhuis van de pomp aanwezig is. Overschrijd de maximale diepte onder water niet (zie de Technische gegevens). Pomp en UVC-zuiveraar inschakelen

1. Steek de desbetre󰘯ende stekker in het stopcontact.

Let op: de pomp begint onmiddellijk te lopen! Pomp en UVC-zuiveraar uitschakelen

1. Trek de desbetre󰘯ende stekker uit het stopcontact.

Let op! Gevaar van elektrische schokken! ▶ Trek altijd de stekker van de pomp en de UVC-zuiveraar uit het stopcontact alvorens onderhoud uit te voeren. Voorzichtig! ▶ Volg de instructies in de bedieningshandleiding van de UVC-zuiveraar en de pomp op, met name de hoofdstukken Veiligheid en Onderhoud!45 Nederlands Voorzichtig! Gevaar van beschadiging. ▶ Gebruik geen harde voorwerpen of agressieve reinigingsmiddelen voor het reinigen van het appa- raat. Hieronder worden onderhoudswerkzaamheden beschreven die nodig zijn voor optimaal en storingsvrij gebruik van het apparaat. Regelmatig onderhoud leidt tot een langere levensduur en stelt de werking van het 󰘰lter langer zeker. Het 󰄈lter reinigen De binnenkant van het 󰘰lter moet om de 4 weken worden gecontroleerd en, afhankelijk van de mate van verontreiniging, gereinigd worden. Ga daarvoor als volgt te werk:

1. Trek de stekker van de pomp en de UVC-zuiveraar uit het stopcontact.

2. Open het 󰘰lterhuis.

3. Neem de 󰘰lters uit het 󰘰lterhuis (⌦C).

4. Neem het EHEIM FILTERBIO- resp. EHEIM FILTERMEC-granulaat uit het 󰘰lterhuis.

5. Reinig de 󰘰lters en het granulaat onder koud, stromend water.

6. Reinig de binnenkant van het 󰘰lterhuis met een waterstraal.

7. Monteer de 󰘰lters weer in omgekeerde volgorde (⌦C).

Onderhoudsadvies ▶ De maximale levensduur van het actieve koolvlies is ca. 4 weken. Daarna geeft het vlies de scha

delijke sto󰘯en weer aan het water af. U kunt het vlies gewoon verwijderen of het eventueel door een nieuw vlies vervangen.

7. Storingen verhelpen

Let op! Gevaar van elektrische schokken! ▶ Trek de stekker uit het stopcontact alvorens een storing te verhelpen. Storing Mogelijke oorzaak Oplossing De 󰄈lterprestaties voldoen niet De 󰘰lteropbouw is fout ▶ Controleer of de 󰘰lters op de juis

te volgorde zijn aangebracht De 󰘰lters zijn vuil ▶ Reinig de 󰘰lters De pomp is vuil ▶ Reinig het 󰘰lterhuis van de pomp (zie de bedieningshandleiding van de pomp) Neem bij andere storingen contact op met de servicedienst van EHEIM.46 Nederlands

8. Buiten bedrijf stellen

Opbergen en overwinteren

1. Reinig het apparaat

2. Berg het apparaat op een vorstvrije locatie op.

Afdanken Het apparaat moet aan het einde van de levensduur volgens de desbetre󰘯ende wettelijke voorschriften worden verwijderd. Het apparaat mag niet als gewoon huishoudelijk afval worden behandeld. Het apparaat kan bij een inzamelpunt voor recycling van elektrische en elektronische apparaten worden ingeleverd. De verpakking van het product bestaat uit materialen die gerecycled kunnen worden. Verwijder deze op milieuvriendelijke wijze en lever ze in voor recyling.
