KULLANIM KILAVUZU Loop 15000 EHEIM

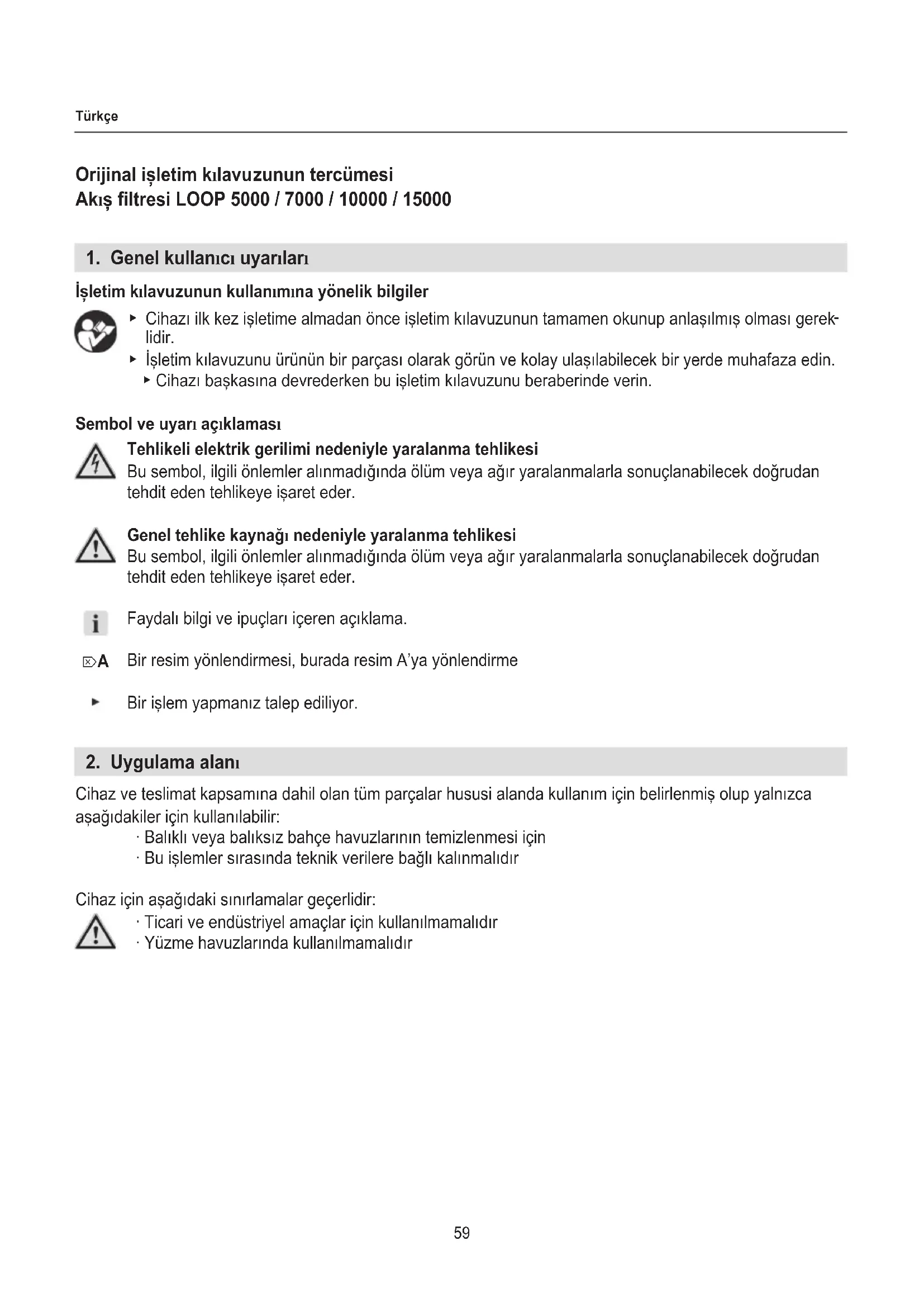

Orijinal işletim kılavuzunun tercümesi Akış filtresi LOOP 5000 / 7000 / 10000 / 15000

1. Genel kullanıcı uyarıları

İşletim kılavuzunun kullanımına yönelik bilgiler

▶ Cihazı ilk kez işletme almadan önce işletim kılavuzunun tamamen okunup anlaşılmış olması gerek-lidir.
- İşletim kılavuzunu ürünün bir parçası olarak görün ve kolay ulaşılabilecek bir yerde muhafaza edin.
▶ Cihazı başkasına devrederken bu işletim kılavuzunu beraberinde verin.

Sembol ve uyarı açıklaması

Tehlikeli elektrik gerilimi nedeniyle yaralanma tehlikesi

Bu sembol, ilgili önlemler alınmadığında ölüm veya ağır yaralanmalarla sonuçlanabilecek doğrudan tehdit eden tehlikeye işaret eder.

Genel tehlike kaynağı nedeniyle yaralanma tehlikesi

Bu sembol, ilgili önlemler alınmadığında ölüm veya ağır yaralanmalarla sonuçlanabilecek doğrudan tehdit eden tehlikeye işaret eder.

i

Faydalı bilgi ve ipuçları içeren açıklama.

A

Bir resim yönlendirmesi, burada resim A'ya yönlendirme

▶

Bir işlem yapmanız talep ediliyor.

2. Uygulama alanı

Cihaz ve teslimat kapsamına dahil olan tüm parçalar hususi alanda kullanım için belirlenmiş olup yalnızca aşağıdaki kiler için kullanılabilir:

• Balıklı veya balıksız bahçe havuzlarının temizlenmesi için
• Bu işlemler sırasında teknik verilere bağlı kalınmalıdır

Cihaz için aşağıdaki sınırlamalar geçerlidir:

• Ticari ve endüstriyel amaçlar için kullanılmamalıdır
• Yüzme havuzlarında kullanılmamalıdır

3. Güvenlik uyarıları

Cihazın usulüne aykırı kullanılması veya amacına uygun bir şekilde kullanılmaması durumunda ya da güvenlik uyarılarının dikkate alınmaması halinde cihaz kişiler ve cisimler için tehlike arz edebilir.

• Cihaz ambalajının çocukların eline geçmesine izin vermeyin, aksi halde tehlikeye maruz kalabilirler (boğulma tehlikesi!).
• Bu cihaz, gözetlenmeleri veya cihazın güvenli kullanımı konusunda bilgilendirilmiş ve bundan kaynaklanabilecek tehlikeleri anlamı olmaları durumunda 8 yaşından itibaren çocuklarda ve fiziksel, sensörik veya mental becerileri ya da deneyim ve/veya bilgileri sınırlı olan kişiler tarafından kullanılabilir. Çocuklar cihaz ile oynamamalıdır. Temizlik ve kullanıcı bakımı, gözetim altında bulunmamaları halinde çocuklar tara-fından gerçekleştirilmemelidir.

Elektrik güvenliği

- Cihazın suya olan güvenlik mesafesi en az 2 m olmalıdır.

Güvenli işletim

• Cihaz, birlikte teslim edilen bir pompa ve UVC arıtıcısı ile çalıştırılır. İşletim kılavuzunu, özellikle güvenlik, işletme alma, bu bileşenlerin kullanımı ve bakımı bölümlerini dikkate alın!
• Kullanmaya başlamadan önce cihazın hasarsız olduğundan emin ol mak için bir gözle kontrol işlemi uygulayın.
• Düzgün çalışmaması veya hasarlı olması durumunda cihazı kullanmayın.
• Yalnızca bu kılavuzda tarif edilen çalışmaları uygulayın.
• Cihazda asla teknik değişiklikler yapmayın.
• Cihaz için yalnızca orijinal yedek parçalar ve aksesuarlar kullanın.

4. İşletime alma

Taşma borusunun montajı (☒A)

LOOP5000/7000

1. Çıkış borusunu ③ filtre gövdesindeki deliğin içinden geçirin.
2. Contayı ② içeriden çıkış borusunun üzerine takın.
3. Çıkış borusunu taşıma borusunun üzerine vidalayın (①).

LOOP10000/15000

1. Çıkış borusunu ③ filtre gövdesindeki deliğin içinden geçirin.
2. Contayı ② içeriden çıkış borusunun üzerine takın.
3. Çıkış borusunu taşma borusunun üzerine vidalayın (①).
4. İkinci taşıma borusunu aynı sıraya göre monte edin.

UVC ariticisinin montajı (☒B)

LOOP5000/7000

1. Conta pulunu ② UVC arıtıcısının dişine ① takın.
2. UVC arıtıcısını filtre gövdesindeki deliğin içinden geçirin.
3. Ara parçayı ③ içeriden UVC arıtıcısının üzerine takın.
4. Püskürtme borusunu ④ ara parçanın üzerine vidalayın.
5. Civatayı ⑤ pul ⑥ ve O-ring ⑦ ile içeriden UVC arıtıcısının montaj askısındaki delikten geçirin.
6. UVC arıtıcısını somun ⑨ ve pul ⑧ ile vidalayın.

LOOP10000/15000

1. Conta pulunu ② UVC arıtıcısının dişine ① takın.
2. UVC arıtıcısını filtre gövdesindeki deliğin içinden geçirin.
3. T ara parçasını ③ içeriden UVC arıtıcısının üzerine takın.
4. Her iki püskürtme borusunu ④ T ara parçasının üzerine vidalayın.
5. Civatayı ⑤ pul ⑥ ve O-ring ⑦ ile içeriden UVC arıtıcısının montaj askısındaki delikten geçirin.
6. UVC arıtıcısını somun ⑨ ve pul ⑧ ile vidalayın.

Filtrenin takılması (☒C)

LOOP5000/7000

1. Birlikte verilen fileyi EHEIM FILTERBIO Granulat (biyolojik filtre granülü) ile doldurun.
2. Filtreyi aşağıdaki sıraya göre filtre gövdesinin içine koyun:

① EHEIM FILTERBIO Granulat'lı file Dikkat: File gövde tabanında düz bir şekilde durmalıdır

② Mavi filtre süngeri, ince
③ Aktif kömür keçesi
④ Mavi filtre süngeri, kaba

LOOP10000/15000

1. EHEIM FILTERMEC Granulatı (mekanik filtre granülü) ① gevşek şekilde filtre gövdesinin içine doldurun.
2. Filtreyi aşağıdaki sıraya göre filtre gövdesinin içine koyun:
   ② Mavi filtre süngeri, ince
   ③ Aktif kömür keçesi
   ④ Mavi filtre süngeri, kaba

Pompa bağlantısının montajı (☒D)

1. Pompanın spiral hortumunu ③ bağlantı manşonuna ① bağlayın.
2. Conta pulunu ② bağlantı manşonuna koyun.
3. Atkı somunu ile bağlantı manşonunu UVC arıtıcısının üzerine vidalayın.

Taşma hortumunun bağlanması (☒E)

1. Bir testere ile çıkış borusunu hortumunuzun çapına uyarlayın.
2. Hortumunuzu çıkış borusuna bağlayın.

Hortumların hortum kelepçeleriyle sabitlenmesini öneriyoruz.

5. Kullanım

Uyarı! Elektrik çarpması!

▶ Cihazın suya olan güvenlik mesafesi en az 2 m olmalıdır.

Dikkat!

▶ UVC arıtıcısının ve pompanın işletim kılavuzunu, özellikle de güvenlik, işletme alma ve kullanma bölümlerini dikkate alın!

1. Filtreyi gölete kurun (☒F).
2. Pompayı, filtre gövdesinin üzeri en az 20 cm su ile örtülecek şekilde havuz içinde sabit bir zeminin üzerine yatık olarak koyun. Azami daldırma derinliğine dikkat edin (bkz. teknik veriler).

Pompanın ve UVC arıtıcısının çalıştırılması

1. İlgili elektrik fişini prize takın. Dikkat: Pompa hemen çalışmaya başlar!

Pompanın ve UVC arıtıcısının kapatılması

1. İlgili elektrik fişini prizden çıkarın.

6. Bakım

Uyarı! Elektrik çarpması!

- Tüm bakım çalışmalarına başlamadan önce pompanın ve UVC arıtıcısının elektrik fişini çıkarın.

Dikkat!

▶ UVC arıtıcısının ve pompanın işletim kılavuzunu, özellikle de güvenlik ve bakım bölümlerini dikkate alın!

Dikkat! Maddi hasar.

- Temizlik için sert nesneler veya agresif temizlik maddeleri kullanmayın.

Aşağıdaki bölümlerde, optimum ve sorunsuz bir işletim için gerekli olan bakım çalışmaları tarif edilmiş-tir. Düzenli bakım, kullanım ömrünü uzatır ve filtre işlevselliğinin uzun süre devam etmesini sağlar.

Filtrenin temizlenmesi

Filtrenin iç kısmı 4 haftada bir kontrol edilmeli ve kirlenme derecesine göre temizlenmelidir. Bunun için aşağıdaki işlemleri gerçekleştirin:

1. Pompanın ve UVC arıtıcısının elektrik fişini çıkarın.
2. Filtre gövdesini açın.
3. Filtreyi gövdeden çıkarın (☒C).
4. EHEIM FILTERBIO veya EHEIM FILTERMEC Granulat'ı filtre gövdesinden çıkarın.
5. Filtreyi ve granülü soğuk suyun altına tutarak temizleyin.
6. Filtre gövdesini iç kısmını bir su huzmesi ile temizleyin.
7. Filtreyi tekrar ters işlem sırasına göre monte edin (☒C).

Bakım önerisi

- Aktif kömür keçesinin kullanım ömrü yaklaşık 4 hafta ile sınırlıdır. Ardından keçe zararlı maddeleri tekrar suya salar. Keçeyi kolay bir şekilde çıkartabilir veya ihtiyaca göre yeni bir keçe ile değiştirebilirsiniz.

7. Arızaların giderilmesi

Uyarı! Elektrik çarpması!

- Arızaları giderme çalışmasına başlamadan önce fişi prizden çıkarın.

Arıza Olası sebebi Çözüm

Filtre performansı azalıyor	Filtre yanlış takılmış	▸ Filtrenin doğru sıralama ile takıldığını kontrol edin.
	Filtre kirli ▶ Filtreyi temizleyin
	Pompa kirli ▶ Pompanın filtre gövdesini temizleyin (pompanın işletim kılavuzu-na bakın)

Diğer arızalarda lütfen EHEIM servisine başvurun.

8. İşletim dışı bırakma

Depolama ve kış aylarında kullanım dışı bırakma

1. Cihazı temizleyin
2. Cihazı donma tehlikesi olmayan bir yerde depolayın.

Tasfiye

Cihazın tasfiye edilmesi gerektiğinde ilgili yasal talimatları dikkate alın.

Cihaz belediye veya ev çöpü ile birlikte tasfiye edilmemelidir. Cihaz belediye toplama noktalarında veya geri dönüşüm yerlerinde ücretsiz olarak kabul edilmektedir. Ürün ambalajı geri dönüştürülebilir malzemelerden oluşmaktadır. Ambalajı çevreye uygun olarak tasfiye edin ve bir geri dönüşüm noktası - na teslim edin.

1. Teknik veriler

Tip 5000 7000 10000 15000
Pompa	PLAY1500	FLOW2500	FLOW3500	FLOW5000
UVC ariticisi	CLEARUVC-7	CLEARUVC-9	CLEARUVC-11	CLEARUVC-11
Ölçüler (U x G x D)	400 × 315 × 263 mm	400 × 315 × 388 mm	603 × 398 × 368 mm
Su çıkışı 1" – 11⁄4"
Malzeme sıcaklığı 4°C – 35°C

i

Pompanın ve UVC artıcısının teknik verileri ilgili işletim kılavuzunda yer almaktadır.

10. Yedek parçalar

Bkz. sayfa 77.

Poz.	5000	7000	10000	15000
1	2516101	2516101	2517851	2517851
2	2629210	2629210	2629310	2629310
3	2629010	2629010	2629110	2629110
4	2629410	2629410	2629510	2629510
