INSTRUKCJA OBSŁUGI Loop 15000 EHEIM

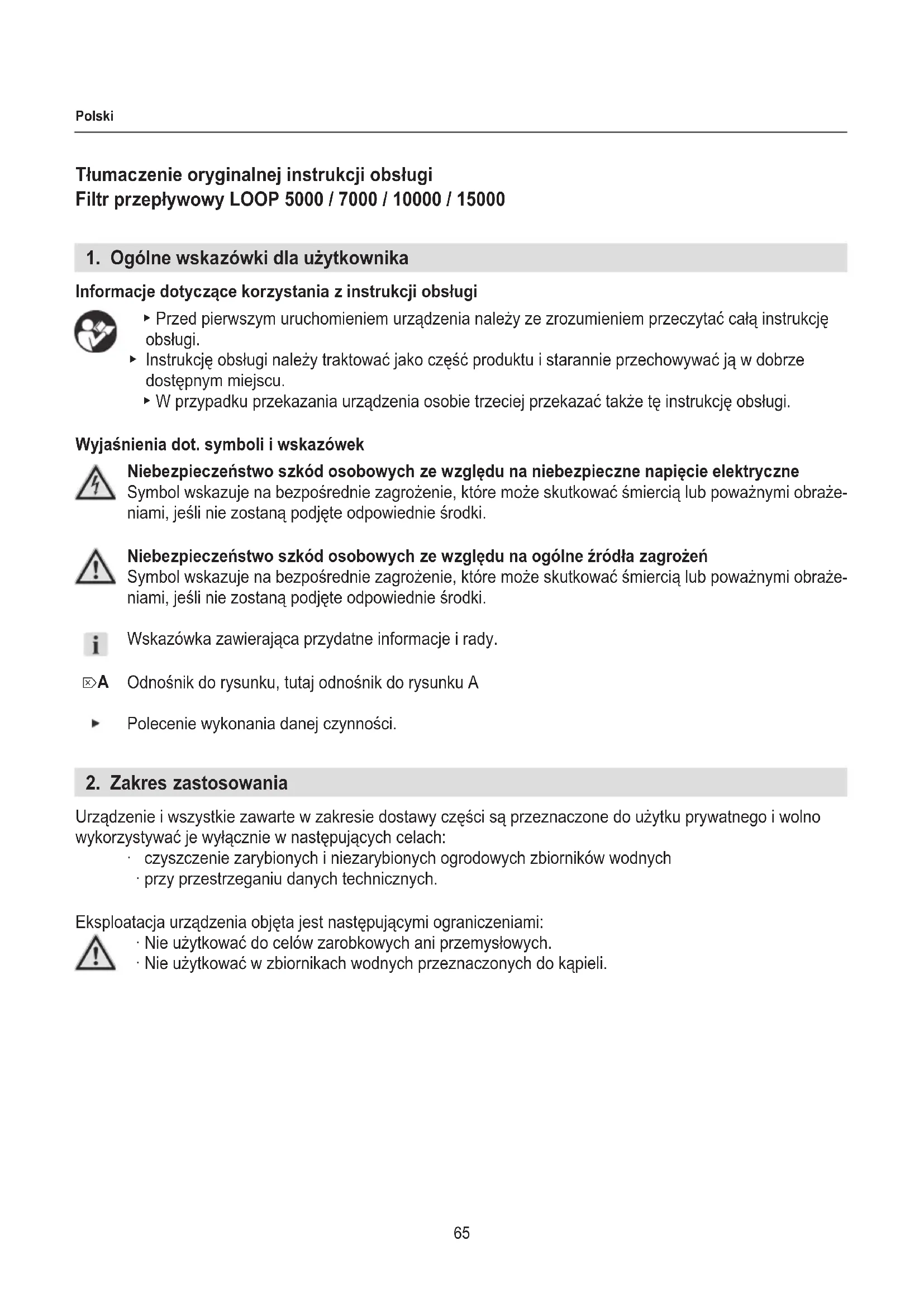

Tłumaczenie oryginalnej instrukcji obsługi

Filtr przepływowy LOOP 5000 / 7000 / 10000 / 15000

1. Ogólne wskazówki dla użytkownika

Informacje dotyczące korzystania z instrukcji obsługi

• Przed pierwszym uruchomieniem urządzenia należy ze zrozumieniem przeczytać całą instrukcję obsługi.
• Instrukcję obsługi należy traktować jako część produktu i starannie przechowywać ją w dobrze dostępnym miejscu.
  ▶ W przypadku przekazania urządzenia osobie trzeciej przekazać także tę instrukcję obsługi.

Wyjaśnienia dot. symboli i wskazówek

Niebezpieczeństwo szkód osobowych ze względu na niebezpieczne napięcie elektryczne

Symbol wskazuje na bezpośrednie zagrożenie, które może skutkować śmiercią lub poważnymi obraże- niami, jeśli nie zostaną podjęte odpowiednie środki.

Niebezpieczeństwo szkód osobowych ze względu na ogólne źródła zagrożeń

Symbol wskazuje na bezpośrednie zagrożenie, które może skutkować śmiercią lub poważnymi obraże- niami, jeśli nie zostaną podjęte odpowiednie środki.

Wskazówka zawierająca przydatne informacje i rady.

Odnośnik do rysunku, tutaj odnośnik do rysunku A

Polecenie wykonania danej czynności.

2. Zakres zastosowania

Urządzenie i wszystkie zawarte w zakresie dostawy części są przeznaczone do użytku prywatnego i wolno wykorzystywać je wyłącznie w następujących celach:

• czyszczenie zarybionych i niezarybionych ogrodowych zbiorników wodnych
• przy przestrzeganiu danych technicznych.

Eksploatacja urządzenia objęta jest następującymi ograniczeniami:

• Nie użytkować do celów zarobkowych ani przemysłowych.
• Nie użytkować w zbiornikach wodnych przeznaczonych do kąpieli.

3. Wskazówki dot. bezpieczeństwa

Niniejsze urządzenie może stanowić zagrożenie dla osób i rzeczy, jeśli będzie użytkowane nieprawidłowo lub niezgodnie z przeznaczeniem albo jeśli wska-zówki dot. bezpieczeństwa nie będą przestrzegane.

• Nie dopuszczać do tego, aby opakowanie dostało się w ręce dziecka, ponieważ opakowanie to może stanowić zagrożenie (niebezpieczeństwo uduszenia!).
• Niniejsze urządzenie może być używane przez dzieci w wieku powyżej 8 lat oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych oraz wykazujące brak doświadczenia i/lub wiedzy pod warunkiem, że te dzieci/osoby będą nadzorowane lub zostaną pouczone odnośnie do bezpiecznego użytkowania urządzenia oraz zrozumieją wynikające z tego zagrożenia. Urządzenie nie jest zabawką, nie wolno pozwalać dzieciom bawić się nim. Czyszczenie oraz konserwacja leżące w gestii użytkownika nie mogą być przeprowadzane przez dzieci, chyba że pod nadzorem osoby dorosłej.

Bezpieczeństwo elektryczne

- Urządzenie musi być ustawione w bezpiecznej odległości co najmniej 2 m od wody.

Bezpieczna eksploatacja

• Urządzenie należy użytkować z zawartą w zestawie pompą i oczyszczaczem UVC. Przestrzegać instrukcji obsługi, a w szczególności rozdziałów dotyczących bezpieczeństwa, uruchamiania, obsługi i konserwacji tych komponentów!
• Przed rozpoczęciem użytkowania przeprowadzić kontrolę wzrokową, aby upewnić się, że urządzenie nie jest uszkodzone.
• Nie używać urządzenia, jeśli nie działa prawidłowo lub jeśli jest uszkodzone.
• Wykonywać wyłącznie prace opisane w niniejszej instrukcji.
• Nigdy nie dokonywać zmian technicznych urządzenia.
• Stosować wyłącznie oryginalne części zamienne i akcesoria przeznaczone do tego urządzenia.

4. Uruchamianie

Montaż rury przelewowej (☒A)

LOOP5000/7000

1. Włożyć króciec wylotowy ③ przez otwór w obudowie filtra.
2. Nałożyć uszczelkę ② od wewnątrz na króciec wylotowy.
3. Przykręcić króciec wylotowy do rury przelewowej ①.

LOOP10000/15000

1. Włożyć króciec wylotowy ③ przez otwór w obudowie filtra.
2. Nałożyć uszczelkę ② od wewnątrz na króciec wylotowy.
3. Przykręcić króciec wylotowy do rury przelewowej ①.
4. Zamontować drugą rurę przelewową, wykonując te prace w tej samej kolejności.

Montaż oczyszczacza UVC (☒B)

LOOP5000/7000

1. Nałożyć podkładkę uszczelniającą ② na gwint oczyszczacza UVC ①.
2. Włożyć oczyszczacz UVC przez otwór w obudowie filtra.
3. Przykręcić element pośredni ③ od wewnątrz na oczyszczacz UVC.
4. Przykręcić rurę tryskaczową ④ na element pośredni.
5. Włożyć śrubę ⑤ z podkładką ⑥ i o-ringiem ⑦ od wewnątrz przez otwór w pałąku montażowym oczyszczacza UVC.
6. Przykręcić oczyszczacz UVC za pomocą nakrętki ⑨ i podkładki ⑧.

LOOP10000/15000

1. Nałożyć podkładkę uszczelniającą ② na gwint oczyszczacza UVC ①.
2. Włożyć oczyszczacz UVC przez otwór w obudowie filtra.
3. Przykręcić teowy element pośredni ③ od wewnątrz na oczyszczacz UVC.
4. Przykręcić obydwie rury tryskaczowe ④ do teowego elementu pośredniego.
5. Włożyć śrubę ⑤ z podkładką ⑥ i o-ringiem ⑦ od wewnątrz przez otwór w pałąku montażowym oczyszczacza UVC.
6. Przykręcić oczyszczacz UVC za pomocą nakrętki ⑨ i podkładki ⑧.

Zakładanie filtra (☒C)

LOOP5000/7000

1. Napelnić dołączoną do zestawu siatkę granulatem EHEIM FILTERBIO (biologiczny granulat filtracyjny).
2. Umieścić filtry w obudowie w następującej kolejności:
   ① Siatka z granulatem EHEIM FILTERBIO Uwaga: Siatka musi leżeć płasko na dnie obudowy.
   ② Niebieska gąbka filtracyjna, drobna
   ③ Włóknina z węglem aktywnym
   ④ Niebieska gąbka filtracyjna, zgrubna

LOOP10000/15000

1. Wsypać granulat EHEIM FILTERMEC (mechaniczny granulat filtracyjny) ① luzem w obudowę filtra.
2. Umieścić filtry w obudowie w następującej kolejności:

② Niebieska gąbka filtracyjna, drobna
③ Włóknina z węglem aktywnym
④ Niebieska gąbka filtracyjna, zgrubna

Montaż przyłącza pompy (☒D)

1. Połączyć wąż spiralny ③ pompy z króćcem przyłączeniowym ①.
2. Włożyć podkładkę uszczelniającą ② w króciec przyłączeniowy.
3. Przykręcić króciec przyłączeniowy do oczyszczacza UVC za pomocą nakrętki złączkowej.

Podłączanie węża wylotowego (☒E)

1. Za pomocą piły skrócić króciec wylotowy tak, aby pasował do średnicy węża.
2. Połączyć wąż z króścem wylotowym.

i

Zalecamy zamocowanie węży zaciskami do węży.

5. Obsługa

Uwaga! Porażenie prądem elektrycznym!

- Urządzenie musi być ustawione w bezpiecznej odległości co najmniej 2 m od wody.

Ostrożnie!

- Przestrzegać instrukcji obsługi oczyszczacza UVC i pompy, a w szczególności rozdziałów dotyczących bezpieczeństwa, uruchamiania i obsługi!

1. Ustawić filtr na brzegu zbiornika wodnego (☒F).
2. Ustawić pompę w zbiorniku wodnym w miarę możliwości poziomo na stałym podłożu tak, aby woda przykrywała obudowę filtra pompy na co najmniej 20 cm. Przestrzegać maksymalnej głębokości zanurzenia (patrz dane techniczne).

Włączanie pompy i oczyszczacza UVC

1. Podłączyć odpowiedni wtyk sieciowy do gniazda sieciowego.

Uwaga: pompa uruchomi się od razu!

Wyłączanie pompy i oczyszczacza UVC

1. Wyjąć odpowiedni wtyk sieciowy z gniazda sieciowego.

6. Konserwacja

Uwaga! Porażenie prądem elektrycznym!

- Przed rozpoczęciem jakichkolwiek prac konserwacyjnych odłączyć wtyk sieciowy pompy i oczyszczacza UVC.

Ostrożnie!

- Przestrzegać instrukcji obsługi oczyszczacza UVC i pompy, a w szczególności rozdziałów dotyczących bezpieczeństwa i konserwacji!

Ostrożnie! Uszkodzenia rzeczowe.

- Do czyszczenia nie stosować żadnych twardych przedmiotów ani agresywnych środków czyszczących.

W dalszej części opisano prace konserwacyjne, które są wymagane w celu zapewnienia optymalnej i bezawaryjnej eksploatacji. Regularne wykonywanie prac konserwacyjnych przedłuża żywotność i zapewnia prawidłowe działanie filtra przez długi czas.

Czyszczenie filtra

Wnętrze filtra należy sprawdzać co 4 tygodnie i czyścić w zależności od stopnia zabrudzenia. W tym celu postępować w następujący sposób:

1. Odłączyć wtyk sieciowy pompy i oczyszczacza UVC.
2. Otworzyć obudowę filtra.
3. Wyjąć filtr z obudowy (☒C).
4. Wyjąć granulat EHEIM FILTERBIO lub EHEIM FILTERMEC z obudowy filtra.
5. Wyczyścić filtr i granulat pod bieżącą zimną woda.
6. Wyczyścić wnętrze obudowy filtra strumieniem wody.
7. Ponownie zamontować filtry, wykonując czynności demontażowe w odwrotnej kolejności (☒C).

Zalecenia dotyczące konserwacji

- Okres użytkowania włókniny z węglem aktywnym jest ograniczony do ok. 4 tygodni. Później włóknina oddaje szkodliwe substancje z powrotem do wody. Włókninę można albo po prostu wyjąć, albo w razie potrzeby wymienić na nową.

7. Usuwanie usterek

Uwaga! Porażenie prądem elektrycznym!

- Przed rozpoczęciem usuwania usterek wyjąć wtyk sieciowy.

Usterka Możliwa przyczyna Sposób usunięcia

Wydajność filtra spada.	Filtr jest nieprawidłowo złożony. ▶ Sprawdzić sposób montażu filtra pod kątem prawidłowej kolejności wkładów.
	Filtr jest zabrudzony. ▶ Wyczyścić filtr.
	Pompa jest zabrudzona. ▶ Wyczyścić obudowę filtra pompy (patrz instrukcja obsługi pompy).

W przypadku pozostałych usterek skontaktować się z serwisem EHEIM.

8. Wyłączanie z ruchu

Przechowywanie i zimowanie

1. Wyczyścić urządzenie.
2. Przechowywać urządzenie w miejscu nienarażonym na występowanie ujemnych temperatur.

Utylizacja

Podczas utylizacji urządzenia należy przestrzegać obowiązujących przepisów prawnych.

Niniejszego urządzenia nie wolno wyrzucać do odpadów komunalnych ani domowych. Urządzenie jest bezpłatnie odbierane w komunalnych punktach zbiórki lub przez zakłady utylizacji odpadów. Opakowanie produktu składa się z materiałów, które można poddać recyklingowi. Materiały te należy zutylizować w ekologiczny sposób i oddać do ponownego przetworzenia.

9. Dane techniczne

Typ 5000 7000 10000 15000
Pompa	PLAY1500	FLOW2500	FLOW3500	FLOW5000
Oczyszczacz UVC	CLEARUVC-7	CLEARUVC-9	CLEARUVC-11	CLEARUVC-11
Wymiary (dł. × szer. × wys.)	400 × 315 × 263 mm	400 × 315 × 388 mm	603 × 398 × 368 mm
Spust wody	1" – 11⁄4"
Temperatura medium	4°C – 35°C

Dane techniczne pompy i oczyszczacza UVC można znaleźć w dodatkowych instrukcjach obsługi.

10. Części zamienne

Patrz strona 77.

Poz.	5000	7000	10000	15000
1	2516101	2516101	2517851	2517851
2	2629210	2629210	2629310	2629310
3	2629010	2629010	2629110	2629110
4	2629410	2629410	2629510	2629510
