BRUGSANVISNING Loop 15000 EHEIM

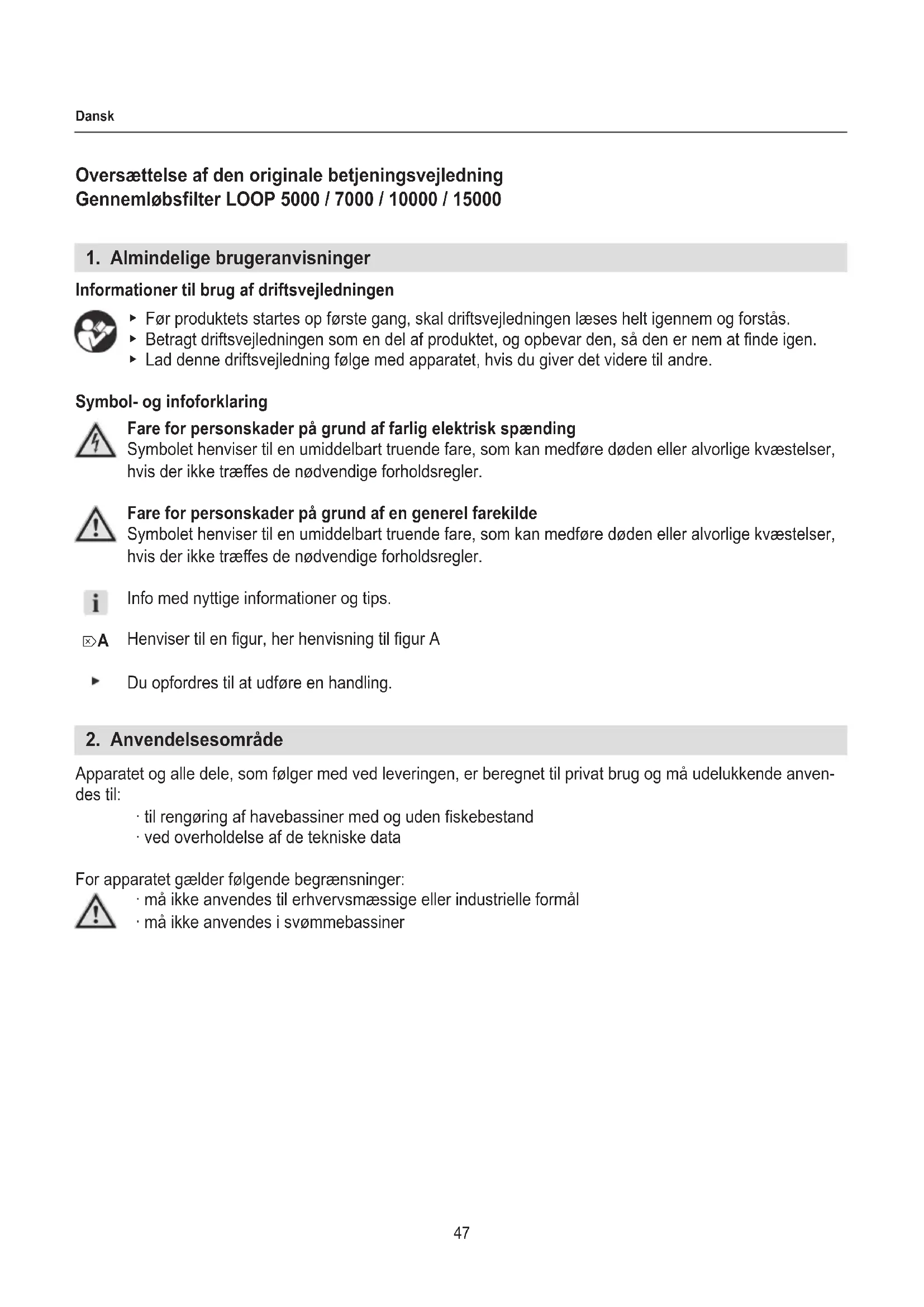

Oversættelse af den originale betjeningsvejledning

Gennemløbsfilter LOOP 5000 / 7000 / 10000 / 15000

1. Almindelige brugeranvisninger

Informationer til brug af driftsvejledningen

Før produktets startes op første gang, skal driftsvejledningen læses helt igennem og forstås.
▶ Betragt driftsvejledningen som en del af produktet, og opbevar den, så den er nem at finde igen.
- Lad denne driftsvejledning følge med apparatet, hvis du giver det videre til andre.

Symbol- og infoforklaring

Fare for personskader på grund af farlig elektrisk spænding

Symbolet henviser til en umiddelbart truende fare, som kan medføre døden eller alvorlige kvæstelser, hvis der ikke træffes de nødvendige forholdsregler.

Fare for personskader på grund af en generel farekilde

Symbolet henviser til en umiddelbart truende fare, som kan medføre døden eller alvorlige kvæstelser, hvis der ikke træffes de nødvendige forholdsregler.

i

Info med nyttige informationer og tips.

A

Henviser til en figur, her henvisning til figur A

▶

Du opfordres til at udføre en handling.

2. Anvendelsesområde

Apparatet og alle dele, som følger med ved leveringen, er beregnet til privat brug og må udelukkende anvendes til:

• til rengøring af havebassiner med og uden fiskebestand
  · ved overholdelse af de tekniske data

For apparatet gælder følgende begrænsninger:

· må ikke anvendes til erhvervsmæssige eller industrielle formål
· må ikke anvendes i svømmebassiner

3. Sikkerhedsanvisninger

I forbindelse med dette apparat kan der opstå farer for personer og materielle værdier, hvis apparatet anvendes forkert eller til formål, det ikke er beregnet til, eller hvis sikkerhedsanvisningerne ikke overholdes.

- Lad ikke børn få adgang til apparatets emballage, da der kan være farer forbundet med det (fare for kvælning!).

- Dette apparat kan anvendes af børn fra 8 år samt af personer med reducerede fysiske, sensoriske eller mentale evner eller mangel på erfaring og/eller viden, hvis de er under opsyn eller er blevet oplært i sikker brug af apparatet og har forstået de farer, der kan opstå i forbindelse med det. Børn må ikke lege med apparatet. Rengøring og brugervedligeholdelse må ikke udføres af børn, medmindre de er under opsyn.

Elektrisk sikkerhed

- Apparatets sikkerhedsafstand til vandet skal mindst være 2 m.

Sikker drift

- Apparatet anvendes med den medfølgende pumpe og en PVC-kla ringsenhed. Overhold driftsvejledningen og især kapitlerne sikkerhed, opstart, betjening og vedligeholdelse for disse komponenter!

• Udfør en visuel kontrol før brug for at sikre, at apparatet er ubeskadiget.
• Brug ikke apparatet, hvis det ikke fungerer korrekt, eller hvis det er beskadiget.
• Udfør kun arbejde, som er beskrevet i denne vejledning.
• Foretag aldrig tekniske ændringer på apparatet.
• Anvend kun originale reservedele og tilbehør til apparatet.

4. Opstart

Montering af overløbsrør (☒A)

LOOP5000/7000

1. Stik udløbsstuden ③ gennem åbningen i filterhuset.
2. Sæt pakningen ② på udløbsstudsen indefra.
3. Skru udløbsstudsen på overløbsrøret ①.

LOOP10000/15000

1. Stik udløbsstuden ③ gennem åbningen i filterhuset.
2. Sæt pakningen ② på udløbsstudsen indefra.
3. Skru udløbsstudsen på overløbsrøret ①.
4. Montér det andet overløbsrør i samme rækkefølge.

Montering af UVC-klaringsenhed (☒B)

LOOP5000/7000

1. Sæt tætningsskiven ② på gevindet til UVC-klaringsenheden ①.
2. Stik UVC-klaringsenheden gennem åbningen i filterhuset.
3. Skru mellemstykket ③ indefra på UVC-klaringsenheden.
4. Skru sprinklerrøret ④ på mellemstykket.
5. Stik skruen ⑤ med underlagsskiven ⑥ og O-ringen ⑦ gennem UVC-klaringsenhedens monteringsbøjle indefra.
6. Skru UVC-klaringsenheden fast med møtrikken ⑨ og underlagsskiven ⑧.

LOOP10000/15000

1. Sæt tætningsskiven ② på gevindet til UVC-klaringsenheden ①.
2. Stik UVC-klaringsenheden gennem åbningen i filterhuset.
3. Skru T-mellemstykket ③ indefra på UVC-klaringsenheden.
4. Skru de to sprinklerrør ④ på T-mellemstykket.
5. Stik skruen ⑤ med underlagsskiven ⑥ og O-ringen ⑦ gennem UVC-klaringsenhedens monteringsbøjle indefra.
6. Skru UVC-klaringsenheden fast med møtrikken ⑨ og underlagsskiven ⑧.

Indsætning af filter (☒C)

LOOP5000/7000

1. Fyld det vedlagte net med EHEIM FILTERBIO-granulat (biologisk filtergranulat).
2. Sæt filtrene ind i filterhuset med følgende rækkefølge:
   ① Net med EHEIM FILTERBIO-granulat Obs: Nettet skal sidde plant på husets bund
   ② Blå filtersvamp, fin
   ③ Aktivt kul-fleece
   ④ Blå filtersvamp, grov

LOOP10000/15000

1. Hæld EHEIM FILTERMEC-granulat (mekanisk filtergranulat) ① løst i filterhuset.
2. Sæt filtrene ind i filterhuset med følgende rækkefølge:
   ② Blå filtersvamp, fin
   ③ Aktivt kul-fleece
   ④ Blå filtersvamp, grov

Montering af pumpens tilslutning (☒D)

1. Forbind pumpens spiralslange ③ med tilslutningsstudsen ①.
2. Læg tætningsskiven ② i tilslutningsstudsen.
3. Skru tilslutningsstudsen med omløbermøtrik på UVC-klaringsenheden.

Tilslutning af udløbsslange (☒E)

1. Afkort udløbsstudsen efter slangens diameter med en sav.
2. Forbind slangen med udløbsstudsen.

Vi anbefaler at fastgøre slangerne med slangeklemmer

5. Betjening

Obs! Strømstød!

- Apparatets sikkerhedsafstand til vandet skal mindst være 2 m.

Forsigtig!

Overhold betjeningsvejledningen til UVC-klaringsenheden og pumpen, især kapitlet sikkerhed, opstart og betjening!

1. Stil filteret på bassinkanten på (☒F).
2. Stil pumpen så vandret som muligt i bassinet på et fast underlag, så pumpens filterhus mindst er dækket 20 cm af vandet. Vær opmærksom på den maksimale neddykningsdybde (se de tekniske data).

Sådan tændes pumpen og UVC-klaringsenheden

Sådan slukkes pumpen og UVC-klaringsenheden

1. Tag det tilhørende strømstik ud af stikkontakten.

6. Vedligeholdelse

Obs! Strømstød!

- Tag altid pumpens og UVC-klaringsenhedens strømstik ud, før der foretages vedligeholdelsesarbejde.

Forsigtig!

▶ Overhold betjeningsvejledningen til UVC-klaringsenheden og pumpen, især kapitlet sikkerhed og vedligeholdelse!

Forsigtig! Materielle skader.

- Brug ikke hårde genstande eller aggressive rengøringsmidler til rengøringen.

I de efterfølgende afsnit er vedligeholdelsesarbejdet beskrevet, som kræves for at opnå optimal og fejlfri drift. Regelmæssig vedligeholdelse forlænger levetiden og sikrer filterets funktion i lang tid.

Rengøring af filteret

Den indvendige del af filteret skal kontrolleres ca. hver 4. uge og rengøres afhængigt af tilsnavsningsgraden. Gå frem på følgende måde:

1. Tag pumpens og UVC-klaringsenhedens strømstik ud.
2. Åbn filterhuset
3. Tag filteret ud af huset (☒C).
4. Tag EHEIM FILTERBIO- eller EHEIM FILTERMEC-granulatet ud af filterhuset.
5. Rengør filteret og granulatet under koldt, rindende vand.
6. Rengør filterhusets indvendige del med en vandstråle.
7. Montér filteret igen i omvendt rækkefølge (☒C).

- Levetiden for aktiv-kul-fleecet er begrænset til cirka 4 uger. Derefter afgiver fleecet de skadelige stoffer til vandet igen. Du kan enten fjerne fleecet eller udskifte det med et nyt fleece ved behov.

7. Afhjælpning af fejl

Obs! Strømstød!

- Tag strømstikket ud før afhjælpning af fejl.

Fejl Mulig årsag Afhjælpning

Filtereffekten aftager	Filteret er monteret forkert	► Kontrollér, om filteret er monteret i den rigtige rækkefølge.
	Filteret er snavset ► Rengør filteret
	Pumpen er snavset ► Rengør pumpens filterhus (se driftsvejledningen til pumpen)

Ved øvrige fejl bedes du henvende dig til EHEIM-service.

8. Afbrydelse

Overhold de gældende forskrifter i loven vedrørende bortskaffelse af apparatet. Apparatet må ikke længere bortskaffes med det kommunale affald eller med husholdningsaffaldet. Apparatet kan afleveres gratis på kommunale indsamlingssteder eller genbrugspladser. Produktemballagen består af materialer, som kan genbruges. Bortskaf disse miljøvenligt og aflever dem til genbrug.

1. Tekniske data

Type 5000 7000 10000 15000
Pumpe	PLAY1500	FLOW2500	FLOW3500	FLOW5000
UVC-klaringsenhed	CLEARUVC-7	CLEARUVC-9	CLEARUVC-11	CLEARUVC-11
Mål (L × B × H)	400 × 315 × 263 mm	400 × 315 × 388 mm	603 × 398 × 368 mm
Vandudledning 1“ – 11⁄4“
Medietemperatur 4°C – 35°C

Du kan finde de tekniske data til pumpen og UVC-klaringsenheden i de tilhørende driftsvejledninger.

10. Reservedele

Se side 77.

Pos.	5000	7000	10000	15000
1	2516101	2516101	2517851	2517851
2	2629210	2629210	2629310	2629310
3	2629010	2629010	2629110	2629110
4	2629410	2629410	2629510	2629510
