KULLANIM KILAVUZU 3225 CA SKIL

Fırçasız kablosuz darbeli vidalama aleti

• Bu alet vidaları ve cıvataları vidalamak ve sökmek için tasarlanmıştır

• Bu alet profesyonel kullanıma yönelik değildir

• Parçaların eksik veya hasarlı olması durumunda bayinizle temasa geçin

• Aleti kullanmadan önce bu kullanım kılavuzunu dikkatli bir şekilde okuyun ve ileride başvurmak üzere saklayın 3

• Güvenlik talimatlarına ve uyarılarına özellikle dikkat edin, bu talimatlara/uyarılara uyulmaması halinde ciddi yaralanmalar meydana gelebilir

A Dönme Yönü (ileri/orta-kilit/geri) Seçici B Havalandırma delikleri C LED ışık D Kilitleme manşonu (tek elle pens) E Açma/kapatma ve hız kontrol düğmesi F LED ışık düğmesi G Mod düğmesi H Batarya seviyesi göstergesi düğmesi

J Uç saklama alanı K Kayış sabitleme alanı L Kemer kancası

ELEKTRİKLİ ALETLER İÇİN GENEL GÜVENLİK UYARILARI - UYARI Bu elektrikli alet ile birlikte verilen tüm güvenlik uyarılarını, talimatları, çizimleri ve teknik özellikleri okuyun. Aşağıdaki talimatların tamamına uyulmaması elektrik çarpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir. Tüm uyarı ve talimatları gelecekte başvuru amacıyla muhafaza edin. Uyarılarda geçen “elektrikli alet” terimi ile elektrik prizinden beslenen (kablolu) elektrikli alet veya şarjlı (kablosuz) elektrikli alet kastedilmektedir.

1) ÇALIŞMA ALANI GÜVENLİĞİ

a) Çalışma alanını temiz tutun ve yeterli aydınlatma sağlayın. Karışık veya karanlık alanlar kazalara yol açar. b) Elektrikli aletleri yanıcı sıvı, gaz veya toz içeren patlayıcı ortamlarda çalıştırmayın. Elektrikli aletlerden çıkan kıvılcımlar toz veya gazları tutuşturabilir. c) Bir elektrikli aleti kullanırken çocukların ve etraftaki kişilerin aletten uzakta olduğundan emin olun.

a) Elektrikli aleti zorlamayın. Yaptığınız işe uygun elektrikli aleti kullanın. Doğru elektrikli alet, tasarımına uygun değerlerde kullanıldığında daha iyi ve daha güvenli çalışır. b) Açma/kapatma düğmesi çalışmıyorsa elektrikli aleti kullanmayın. Açma/kapatma düğmesi ile kontrol edilemeyen bir elektrikli alet tehlikelidir ve onarılması gerekir. c) Herhangi bir ayar işlemi, aksesuar değişimi veya elektrikli aletlerin depolanması öncesinde şi prizden çekin ve/veya çıkarılabiliyorsa bataryayı elektrikli aletten çıkarın. Bu tür önleyici güvenlik önlemleri, elektrikli aletin yanlışlıkla çalışması riskini azaltır. d) Kullanılmayan elektrikli aletleri çocukların erişemeyeceği yerlerde saklayın ve elektrikli alet veya bu talimatlar hakkında bilgi sahibi olmayan kişilerin elektrikli aleti kullanmasına izin vermeyin. Elektrikli aletler eğitimsiz kullanıcıların elinde tehlikelidir. e) Elektrikli aletlere ve aksesuarlara bakım yapın. Hareketli parçaların hizalanmasının veya bağlanmasının doğru yapılıp yapılmadığını, parçalarda hasar olup olmadığını ve elektrikli aletin çalışmasını etkileyebilecek tüm diğer koşulları kontrol edin. Elektrikli alet hasarlı ise kullanmadan önce onarılmasını sağlayın. Kazaların çoğu, elektrikli alet bakımının yeterli şekilde yapılmamasından kaynaklanır. f) Kesici aletleri keskin ve temiz tutun. Keskin kesim kenarlarına sahip, bakımı düzgün yapılmış kesim aletleri daha az sorun çıkarır ve kontrolü kolaydır. g) Elektrikli aleti, aksesuarlarını ve alet uçlarını vb. çalışma şartlarını ve yapılacak işi dikkate alarak bu talimatlara uygun şekilde kullanın. Elektrikli aletin kullanım amacı dışındaki işlerde kullanılması tehlikeli durumlara neden olabilir. h) Tutma saplarını ve kavrama yüzeylerini kuru, temiz, benzin ve yağdan uzak tutun. Kaygan saplar ve kavrama yüzeyleri, aletin beklenmeyen durumlarda güvenli bir şekilde tutulmasına ve kontrol edilmesine izin vermez.

5) BATARYA İLE ÇALIŞAN ALETLERİNİN KULLANIMI

VE BAKIMI a) Sadece üretici tarafından belirtilen şarj cihazı ile şarj edin. Bir batarya türü için uygun olan şarj cihazı, başka bir batarya ile kullanıldığında yangın riski oluşturabilir. b) Elektrikli aletleri sadece özel olarak üretilmiş bataryalarla kullanın. Başka batarya türlerinin kullanımı yaralanma ve yangın tehlikesi oluşturabilir. c) Bataryanın kullanımda olmadığı durumlarda bataryayı ataş, bozuk para, anahtar, çivi, vida veya batarya kutupları arasında kısa devre yapabilecek diğer metal nesnelerden uzak tutun. Batarya kutuplarının kısa devre yapılması yangın veya yanıklara neden olabilir. Dikkatinizin dağılması kontrolü kaybetmenize neden olabilir.

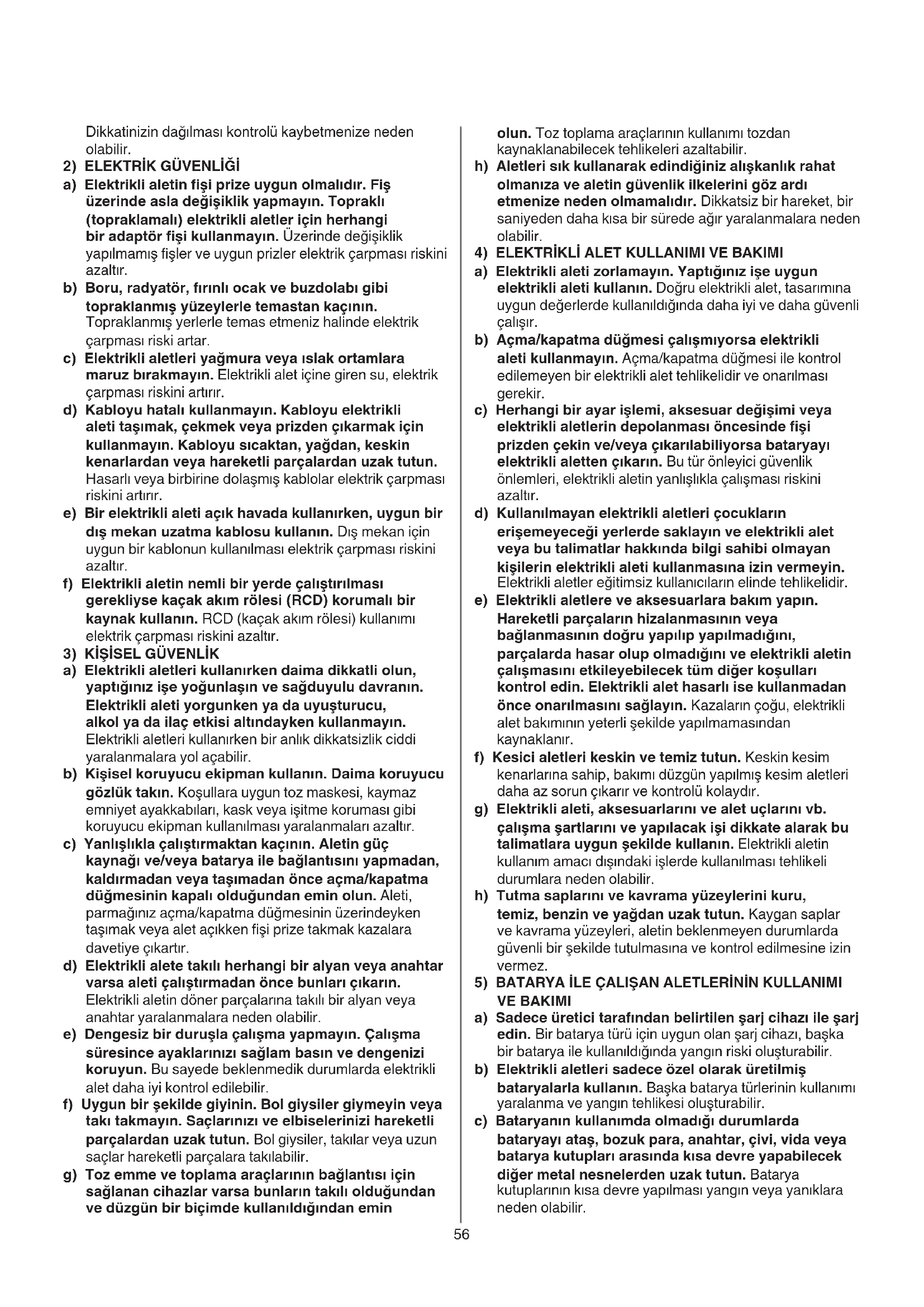

2) ELEKTRİK GÜVENLİĞİ

a) Elektrikli aletin şi prize uygun olmalıdır. Fiş üzerinde asla değişiklik yapmayın. Topraklı (topraklamalı) elektrikli aletler için herhangi bir adaptör şi kullanmayın. Üzerinde değişiklik yapılmamış şler ve uygun prizler elektrik çarpması riskini azaltır. b) Boru, radyatör, fırınlı ocak ve buzdolabı gibi topraklanmış yüzeylerle temastan kaçının. Topraklanmış yerlerle temas etmeniz halinde elektrik çarpması riski artar. c) Elektrikli aletleri yağmura veya ıslak ortamlara maruz bırakmayın. Elektrikli alet içine giren su, elektrik çarpması riskini artırır. d) Kabloyu hatalı kullanmayın. Kabloyu elektrikli aleti taşımak, çekmek veya prizden çıkarmak için kullanmayın. Kabloyu sıcaktan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasarlı veya birbirine dolaşmış kablolar elektrik çarpması riskini artırır. e) Bir elektrikli aleti açık havada kullanırken, uygun bir dış mekan uzatma kablosu kullanın. Dış mekan için uygun bir kablonun kullanılması elektrik çarpması riskini azaltır. f) Elektrikli aletin nemli bir yerde çalıştırılması gerekliyse kaçak akım rölesi (RCD) korumalı bir kaynak kullanın. RCD (kaçak akım rölesi) kullanımı elektrik çarpması riskini azaltır.

a) Elektrikli aletleri kullanırken daima dikkatli olun, yaptığınız işe yoğunlaşın ve sağduyulu davranın. Elektrikli aleti yorgunken ya da uyuşturucu, alkol ya da ilaç etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken bir anlık dikkatsizlik ciddi yaralanmalara yol açabilir. b) Kişisel koruyucu ekipman kullanın. Daima koruyucu gözlük takın. Koşullara uygun toz maskesi, kaymaz emniyet ayakkabıları, kask veya işitme koruması gibi koruyucu ekipman kullanılması yaralanmaları azaltır. c) Yanlışlıkla çalıştırmaktan kaçının. Aletin güç kaynağı ve/veya batarya ile bağlantısını yapmadan, kaldırmadan veya taşımadan önce açma/kapatma düğmesinin kapalı olduğundan emin olun. Aleti, parmağınız açma/kapatma düğmesinin üzerindeyken taşımak veya alet açıkken şi prize takmak kazalara davetiye çıkartır. d) Elektrikli alete takılı herhangi bir alyan veya anahtar varsa aleti çalıştırmadan önce bunları çıkarın. Elektrikli aletin döner parçalarına takılı bir alyan veya anahtar yaralanmalara neden olabilir. e) Dengesiz bir duruşla çalışma yapmayın. Çalışma süresince ayaklarınızı sağlam basın ve dengenizi koruyun. Bu sayede beklenmedik durumlarda elektrikli alet daha iyi kontrol edilebilir. f) Uygun bir şekilde giyinin. Bol giysiler giymeyin veya takı takmayın. Saçlarınızı ve elbiselerinizi hareketli parçalardan uzak tutun. Bol giysiler, takılar veya uzun saçlar hareketli parçalara takılabilir. g) Toz emme ve toplama araçlarının bağlantısı için sağlanan cihazlar varsa bunların takılı olduğundan ve düzgün bir biçimde kullanıldığından emin57

• Çalıştığınız parçayı sabitleyin (kıskaçlarla ya da mengeneyle sabitlenmiş bir iş parçası elle tutulan iş parçasından daha güvenilirdir)

• Görünmeyen elektrik kablolarını belirlemek için uygun bir tarama cihazı kullanın veya yerel akım ikmal şirketlerinden yardım isteyin (elektrik kablolarıyla temas, yangın çıkmasına veya elektrik çarpmalarına neden olabilir; bir gaz borusu hasar görürse patlama tehlikesi ortaya çıkar; bir su borusunun delinmesi halinde maddi hasarlar meydana gelebilir veya elektrik çarpma tehlikesi ortaya çıkabilir) BATARYALAR

• Ürünle birlikte verilen batarya kısmen şarj edilmiştir (bataryanın tam kapasiteyle çalışmasını sağlamak için elektrikli aletinizi ilk kez kullanmadan önce bataryayı batarya şarj cihazında tamamen şarj edin)

• Bu aletle sadece aşağıdaki bataryaları ve şarj cihazlarını kullanın - SKIL batarya: BR1*31**** - SKIL şarj cihazı: CR1*31****

• Hasarlı bataryaları kullanmayın ve hemen yenileyin

• Bataryayı parçalarına ayırmayın

• Aleti/bataryayı yağmura maruz bırakmayın

• İzin verilen ortam sıcaklığı (alet/şarj cihazı/batarya):

• şarj olurken 4 ile 40 °C arasında - çalışma sırasında -20 ile +50 °C arasında - depolama sırasında -20 ile +50 °C arasında ALET/BATARYA ÜZERİNDEKİ SİMGELERİN AÇIKLAMASI

Kullanmadan önce kullanım kılavuzunu okuyun

Ateşe atılan bataryalar patlayabilir, bu yüzden hiçbir nedenle bir bataryayı yakmayın

Aleti, şarj cihazını ve bataryayı sıcaklığın 50 °C’yi aşmadığı yerlerde depolayın

Elektrikli aletleri ve bataryaları evsel atık malzemelerle birlikte çöpe atmayın KULLANIM

• Bataryanın şarj edilmesi ! şarj cihazı ile birlikte verilen güvenlik uyarıları ve talimatlarını okuyun

• Bataryanın çıkarılması/takılması 2

• Batarya seviyesi göstergesi 7 - mevcut batarya seviyesini (7a) görmek için batarya seviyesi göstergesi düğmesine (H) basın ! düğmeye (H) bastıktan sonra batarya göstergesinin en alt seviyesi (7b) yanıp sönmeye başladığında batarya boşalmıştır ! düğmeye (H) bastıktan sonra batarya göstergesinin 2 seviyesi (7c) yanıp sönmeye başladığında batarya izin verilen çalışma sıcaklığı aralığında değildir

• Batarya koruması Aşağıdaki durumlarda alet aniden kapanır veya tekrar çalıştırılamaz - yük çok fazla olduğunda -> yükü kaldırın ve yeniden çalıştırın - batarya sıcaklığı, -20 ile +50 °C arasındaki izin verilen çalışma sıcaklığı aralığında olmadığında --> H düğmesine bastığınızda batarya seviyesi göstergesinin 2 seviyesi (7c) yanıp sönmeye başlar; batarya sıcaklığı izin verilen çalışma sıcaklığı aralığına dönene kadar bekleyin - batarya bitmeye yakınken (aşırı boşalmaya karşı d) Kötü şartlar altında bataryadan sıvı akışı olabilir; bu sıvı ile temas etmekten kaçının. Yanlışlıkla temas edilirse etkilenen bölgeyi su ile yıkayın. Sıvı göze temas ederse ayrıca tıbbi yardım alın. Bataryadan akan sıvı tahriş veya yanıklara neden olabilir. e) Hasarlı veya üzerinde değişiklik yapılmış bir bataryayı veya aleti kullanmayın. Hasarlı veya üzerinde değişiklik yapılmış bataryalar yangın, patlama veya yaralanma riskine neden olacak şekilde beklenmeyen davranışlar gösterebilir. f) Bataryayı veya aleti ateşe veya aşırı sıcaklıklara maruz bırakmayın. Ateşe veya 130 °C’nin (265 °F) üzerindeki sıcaklıklara maruz kalması patlamaya neden olabilir. g) Tüm şarj talimatlarına uyun ve bataryayı veya aleti talimatlarda belirtilen sıcaklık aralığının dışındaki sıcaklıklarda şarj etmeyin. Hatalı veya belirtilen sıcaklık aralığının dışındaki sıcaklıklarda şarj etmek, bataryaya zarar verebilir ve yangın riskini artırır.

a) Elektrikli aletinizin bakımını, sadece orijinal yedek parça kullanan uzman bir tamirciye yaptırın. Bu sayede elektrikli aletin emniyetinin korunmasını sağlanır. b) Asla hasarlı bataryalara bakım-onarım yapmayın. Bataryaların bakımı sadece üretici veya yetkili servisler tarafından yapılmalıdır. KABLOSUZ DARBELİ VİDALAMA ALETİ İÇİN GÜVENLİK TALİMATLARI

• Başlığın gizli kablo tesisatına temas edebileceği bir işlem yaparken elektrikli aleti izolasyonlu tutamaklardan tutun (“akım taşıyan” bir tele temas eden başlık, aletin metal parçalarına da “akım geçmesine” ve operatöre elektrik çarpmasına neden olabilir) GENEL

• Kurşun içeren boya, bazı ahşap türleri, mineral ve metal gibi malzemelerden çıkan toz zararlı olabilir (tozla temasta bulunulması veya solunması operatörde veya yakında bulunan kişilerde alerjik reaksiyonlara ve/veya solunum yolu hastalıklarına neden olabilir); toz maskesi takın ve bağlanabiliyorsa bir toz çekme cihazıyla çalışın

• Bazı toz tipleri (örneğin meşe ve kayın ağacı tozu), özellikle ahşap yenileme katkı maddeleriyle birlikte karsinojenik olarak sınıandırılır; toz maskesi takın ve bağlanabiliyorsa bir toz çekme cihazıyla çalışın

• Çalışmak istediğiniz malzemelerin, toz ile ilgili ulusal taleplerini takip edin

• Asbest içeren malzemeler çalışmayın (asbest kanserojen olarak kabul edilir)

• Herhangi bir aksesuar değişikliği yada ayarlama yapmadan veya cihaz hareket halindeyken ve/veya boşta beklerken dönme yönü seçici düğmesinin (A2) orta pozisyonda (kilit pozisyonu) olduğuna emin olun AKSESUARLAR

• SKIL sadece orijinal aksesuarlar kullanıldığında aletin kusursuz çalışmasını garanti edebilir

• Bu aletle kullanacağınız aksesuar, devir sayısı en azından aletin boştaki en yüksek devir sayısı kadar olmalıdır KULLANMADAN ÖNCE

• İş parçasının vida, çivi ve benzeri malzeme tarafından hasar görmemesi için dikkatli olun; çalışmaya başlamadan önce bunları çıkartın58 - havalandırma deliklerinin (B) 2 açık olmasını sağlayın - alete çok fazla baskı uygulamayın; bırakın alet sizin için çalışsın

• Uygun uçları kullanın

• Bir tahtanın baş kısmına veya sonuna bir vida vidalanırken, tahtanın yarılmaması için bir ön kılavuz delik açın

• Aletin optimal kullanımı için vidanın üzerine sürekli baskı uygulanmalıdır

• Sert tahtaya vidalama yapmadan önce, bir ön kılavuz delik açılmalıdır

• Daha fazla bilgi için bkz. www.skil.com

• Bu alet profesyonel kullanıma yönelik değildir

• Aleti her zaman temiz tutun (özellikle havalandırma deliklerini (B) 2) ! Temizlikten önce bataryayı aletten çıkarın

• Dikkatli biçimde yürütülen üretim ve test prosedürlerine rağmen alet arızalanırsa onarım işlemleri SKIL elektrikli aletlerine yönelik bir satış sonrası servis merkezinde yapılmalıdır - aleti sökülmemiş olarak satın alma belgesiyle birlikte satıcınıza veya en yakın SKIL servisine gönderin (servis adresleri ve aletin servis çizelgesi www.skil.com adresinde listelenmiştir)

• Aşırı yüklenme ve yanlış kullanımın aleti garanti kapsamından çıkaracağını unutmayın (SKIL garanti koşulları için www.skil.com adresine bakın veya satıcınıza başvurun) ÇEVRE

• Elektrikli aletleri, bataryaları, aksesuarları ve ambalaj malzemelerini evsel atıklarla birlikte çöpe atmayın (sadece AB ülkeleri için) - atık elektrikli ve elektronik eşyalarla ilgili 2012/19/EC sayılı Avrupa Birliği Direkti ve bu direktin uyarlandığı ulusal yasalar gereğince kullanım ömrünün sonuna ulaşan elektrikli aletler ayrı olarak toplanmalı ve çevreye uyumlu bir geri dönüşüm tesisine gönderilmelidir

sembolü, bertaraf etme ihtiyacı meydana geldiğinde size bunu hatırlatması içindir ! bataryayı atmadan önce kısa devre oluşmasını önlemek için batarya kutuplarını kalın bantla sarın

• EN62841 standardına uygun olarak yapılan ölçümlere göre bu aletin ses basıncı seviyesi: 89 dB(A), ses gücü seviyesi 100 dB(A) (belirsizlik K = 3 dB) ve titreşim <2.5 m/s

(triaks vektör toplamı; belirsizlik K = 1.5 m/sn.

• Titreşim emisyonu seviyesi EN 62841 standardında belirtilen standart teste göre ölçülmüştür; bu seviye, bir aleti bir başkasıyla karşılaştırmak amacıyla ve aletin söz konusu uygulamalarda kullanılması sırasında titreşime maruz kalma derecesinin ön değerlendirmesi olarak kullanılabilir - aletin farklı uygulamalar için veya farklı ya da bakımı yetersiz yapılmış aksesuarlarla kullanılması, maruz kalma seviyesini belirgin biçimde artırabilir - aletin kapalı olduğu veya çalıştığı ancak gerçek korumak için) --> H düğmesine bastığınızda batarya seviyesi göstergesi tarafından düşük batarya seviyesi veya yanıp sönen düşük batarya seviyesi (7b) gösterilir ! alet otomatik olarak kapandıktan sonra açma/ kapatma düğmesine basmayın; batarya hasar görebilir

• Kemer klipsinin takılması 8 - kemer klipsini (L) birlikte verilen vida ile vidalama aletine takın

• Dönme yönünün değiştirilmesi 9 - sol/sağ pozisyonları doğru olarak ayarlanmadığı takdirde açma/kapatma düğmesi (E2) çalışmaz ! dönme yönünü sadece alet tamamen dururken değiştirin

• Açma/kapatma q ve hız kontrolü ○11 işlevini gören kombine düğme w - E düğmesine az veya çok basmak suretiyle hız sıfırdan maksimuma kadar kademesiz olarak ayarlanabilir 2

• LED ışık e - Açma/kapatma düğmesine (E) basıldığında, LED ışık düğmesine (F) basıldığında veya mod düğmesine (G) basıldığında LED ışık yanar - İstenilen parlaklığı seçmek için LED ışık düğmesine (F) basın: Düşük parlaklık - açma/kapatma düğmesi bırakıldıktan yaklaşık 10 sn. sonra kapanır Yüksek parlaklık - açma/kapatma düğmesi bırakıldıktan yaklaşık 600 sn. sonra kapanır ! LED ışık hızlı yanıp sönmeye başladığında batarya koruması devreye girer (yukarı bakın)

• Mod seçimi r - istenen modu seçmek için mod düğmesine (G) basın: Düşük hız modu (ışık “1” yeşil yanar) ra - daha düşük tork ve hızda sıkma - küçük vidalar için Orta hız modu (ışıklar “1 ve 2” yeşil yanar) rb - orta tork ve hızda sıkma - Orta hizmet tipi uygulamalardaki vidalar için Yüksek hız modu (ışıklar “1, 2 ve 3” yeşil yanar) rc - yüksek kuvvet ve hızda sıkma - büyük vidalar ve cıvatalar için Kontrol modu (ışık “CM” yeşil yanar) rd - vidanın ahşaba yerleşmesine yardımcı olmak için yavaş hızda başlayın - vida yerleştikten sonra hız otomatik olarak artırılır - uzun vidalar, özelikle YILDIZ vidalar için ! kontrol modu sadece sıkma yönünde kullanılabilir; vida sökmek için orta hız kullanılır ! modlar yalnızca yeşil LED(ler) yanarken ve alet tamamen dururken değiştirilebilir

• Uçları takma ve çıkarma t - bir ucu takmak için ucu doğrudan pens içine girecek kadar sokun ta - bir ucu çıkarmak için kilitleme manşonunu (D) ileri çekin

! sadece bilyeli mandalı olan uçları kullanın, diğer uçlar, bilyeli mandalı olan bir üniversal uç tutucu ile kullanılabilir ! hasarlı uçları kullanmayın
