NAVODILA ZA UPORABO 3225 CA SKIL

• V primeru manjkajočih ali okvarjenih delov se obrnite na prodajalca.

• Pred uporabo pozorno preberite navodila za uporabo in jih shranite, da jih boste lahko uporabljali tudi v prihodnosti

• Posebno pozornost namenite navodilom in opozorilom o varnosti; če jih ne boste upoštevali, lahko pride do hudih poškodb.

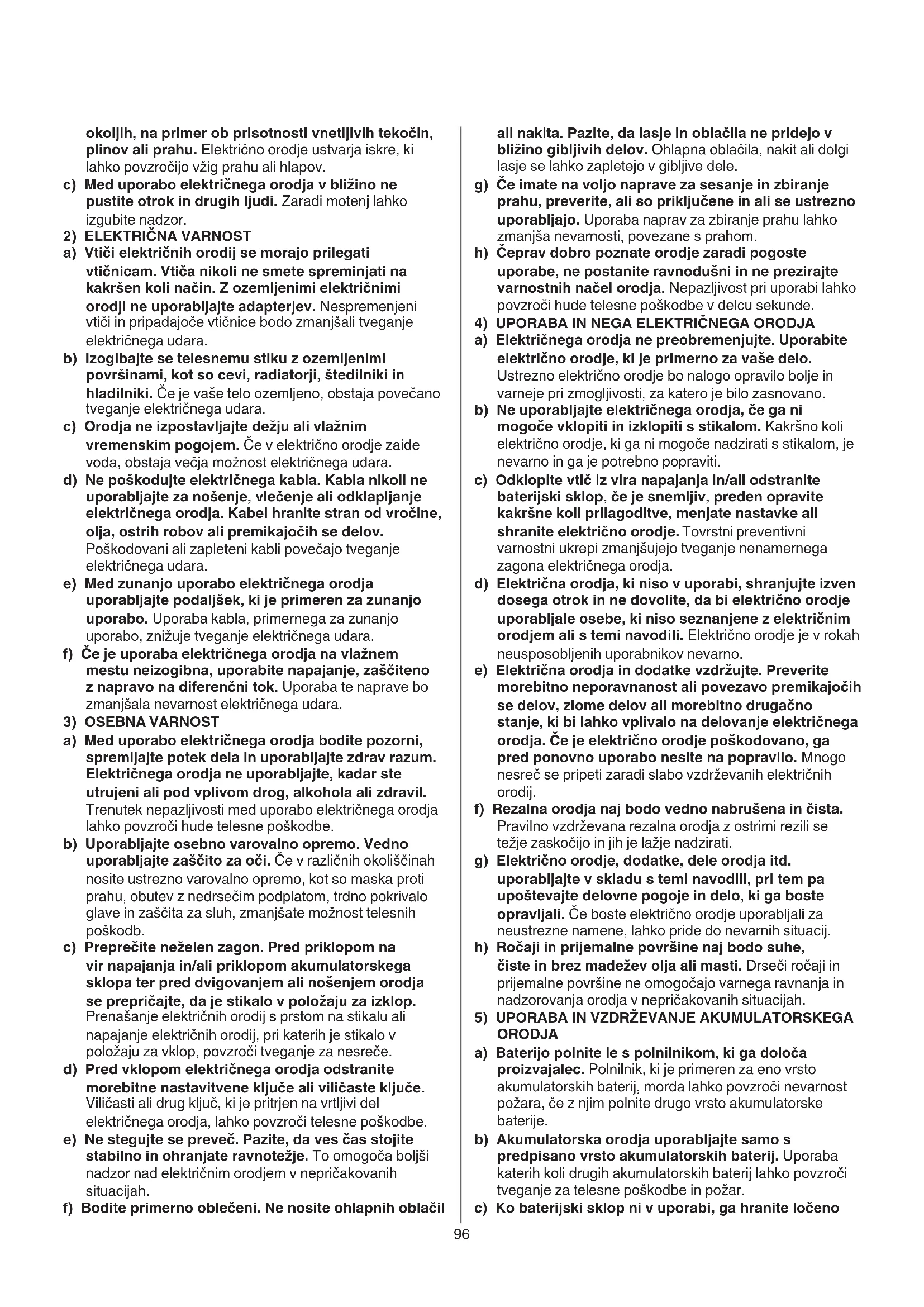

J Prostor za shranjevanje nastavkov K Območje pritrditve traku L Pasna sponka VARNOST SPLOŠNA VARNOSTNA OPOZORILA ZA ELEKTRIČNA ORODJA - OPOZORILO Preberite vsa varnostna opozorila, navodila, slike in tehnične podatke, ki so priloženi temu električnemu orodju. Zaradi neupoštevanja spodaj navedenih navodil lahko pride do električnega udara, požara in/ali hudih telesnih poškodb. Vsa opozorila in navodila shranite za kasnejšo uporabo. Izraz »električno orodje« v opozorilih se nanaša na orodja, ki jih poganja električni tok (žična), ali na akumulatorska (brezžična) orodja.

1) VARNOST DELOVNEGA OBMOČJA

a) Delovno območje naj bo čisto in dobro osvetljeno. Na neurejenih ali temnih območjih se hitro zgodijo nesreče. b) Električnega orodja ne upravljajte v eksplozivnih hvatanje sive boje - držite proreze za ventilaciju B2 nepokrivene - ne pritiskati alat previše; pustite da alat sam radi

a) Električnega orodja ne preobremenjujte. Uporabite električno orodje, ki je primerno za vaše delo. Ustrezno električno orodje bo nalogo opravilo bolje in varneje pri zmogljivosti, za katero je bilo zasnovano. b) Ne uporabljajte električnega orodja, če ga ni mogoče vklopiti in izklopiti s stikalom. Kakršno koli električno orodje, ki ga ni mogoče nadzirati s stikalom, je nevarno in ga je potrebno popraviti. c) Odklopite vtič iz vira napajanja in/ali odstranite baterijski sklop, če je snemljiv, preden opravite kakršne koli prilagoditve, menjate nastavke ali shranite električno orodje. Tovrstni preventivni varnostni ukrepi zmanjšujejo tveganje nenamernega zagona električnega orodja. d) Električna orodja, ki niso v uporabi, shranjujte izven dosega otrok in ne dovolite, da bi električno orodje uporabljale osebe, ki niso seznanjene z električnim orodjem ali s temi navodili. Električno orodje je v rokah neusposobljenih uporabnikov nevarno. e) Električna orodja in dodatke vzdržujte. Preverite morebitno neporavnanost ali povezavo premikajočih se delov, zlome delov ali morebitno drugačno stanje, ki bi lahko vplivalo na delovanje električnega orodja. Če je električno orodje poškodovano, ga pred ponovno uporabo nesite na popravilo. Mnogo nesreč se pripeti zaradi slabo vzdrževanih električnih orodij. f) Rezalna orodja naj bodo vedno nabrušena in čista. Pravilno vzdrževana rezalna orodja z ostrimi rezili se težje zaskočijo in jih je lažje nadzirati. g) Električno orodje, dodatke, dele orodja itd. uporabljajte v skladu s temi navodili, pri tem pa upoštevajte delovne pogoje in delo, ki ga boste opravljali. Če boste električno orodje uporabljali za neustrezne namene, lahko pride do nevarnih situacij. h) Ročaji in prijemalne površine naj bodo suhe, čiste in brez madežev olja ali masti. Drseči ročaji in prijemalne površine ne omogočajo varnega ravnanja in nadzorovanja orodja v nepričakovanih situacijah.

5) UPORABA IN VZDRŽEVANJE AKUMULATORSKEGA

ORODJA a) Baterijo polnite le s polnilnikom, ki ga določa proizvajalec. Polnilnik, ki je primeren za eno vrsto akumulatorskih baterij, morda lahko povzroči nevarnost požara, če z njim polnite drugo vrsto akumulatorske baterije. b) Akumulatorska orodja uporabljajte samo s predpisano vrsto akumulatorskih baterij. Uporaba katerih koli drugih akumulatorskih baterij lahko povzroči tveganje za telesne poškodbe in požar. c) Ko baterijski sklop ni v uporabi, ga hranite ločeno okoljih, na primer ob prisotnosti vnetljivih tekočin, plinov ali prahu. Električno orodje ustvarja iskre, ki lahko povzročijo vžig prahu ali hlapov. c) Med uporabo električnega orodja v bližino ne pustite otrok in drugih ljudi. Zaradi motenj lahko izgubite nadzor.

2) ELEKTRIČNA VARNOST

a) Vtiči električnih orodij se morajo prilegati vtičnicam. Vtiča nikoli ne smete spreminjati na kakršen koli način. Z ozemljenimi električnimi orodji ne uporabljajte adapterjev. Nespremenjeni vtiči in pripadajoče vtičnice bodo zmanjšali tveganje električnega udara. b) Izogibajte se telesnemu stiku z ozemljenimi površinami, kot so cevi, radiatorji, štedilniki in hladilniki. Če je vaše telo ozemljeno, obstaja povečano tveganje električnega udara. c) Orodja ne izpostavljajte dežju ali vlažnim vremenskim pogojem. Če v električno orodje zaide voda, obstaja večja možnost električnega udara. d) Ne poškodujte električnega kabla. Kabla nikoli ne uporabljajte za nošenje, vlečenje ali odklapljanje električnega orodja. Kabel hranite stran od vročine, olja, ostrih robov ali premikajočih se delov. Poškodovani ali zapleteni kabli povečajo tveganje električnega udara. e) Med zunanjo uporabo električnega orodja uporabljajte podaljšek, ki je primeren za zunanjo uporabo. Uporaba kabla, primernega za zunanjo uporabo, znižuje tveganje električnega udara. f) Če je uporaba električnega orodja na vlažnem mestu neizogibna, uporabite napajanje, zaščiteno z napravo na diferenčni tok. Uporaba te naprave bo zmanjšala nevarnost električnega udara.

a) Med uporabo električnega orodja bodite pozorni, spremljajte potek dela in uporabljajte zdrav razum. Električnega orodja ne uporabljajte, kadar ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepazljivosti med uporabo električnega orodja lahko povzroči hude telesne poškodbe. b) Uporabljajte osebno varovalno opremo. Vedno uporabljajte zaščito za oči. Če v različnih okoliščinah nosite ustrezno varovalno opremo, kot so maska proti prahu, obutev z nedrsečim podplatom, trdno pokrivalo glave in zaščita za sluh, zmanjšate možnost telesnih poškodb. c) Preprečite neželen zagon. Pred priklopom na vir napajanja in/ali priklopom akumulatorskega sklopa ter pred dvigovanjem ali nošenjem orodja se prepričajte, da je stikalo v položaju za izklop. Prenašanje električnih orodij s prstom na stikalu ali napajanje električnih orodij, pri katerih je stikalo v položaju za vklop, povzroči tveganje za nesreče. d) Pred vklopom električnega orodja odstranite morebitne nastavitvene ključe ali viličaste ključe. Viličasti ali drug ključ, ki je pritrjen na vrtljivi del električnega orodja, lahko povzroči telesne poškodbe. e) Ne stegujte se preveč. Pazite, da ves čas stojite stabilno in ohranjate ravnotežje. To omogoča boljši nadzor nad električnim orodjem v nepričakovanih situacijah. f) Bodite primerno oblečeni. Ne nosite ohlapnih oblačil97 da je izbirnik smeri vrtenja A2 v sredinskem (zaklepnem) položaju. NASTAVKI

• SKIL zagotavlja brezhibno delovanje orodja le z uporabo originalnih nastavkov.

• Uporabljajte lahko nastavke, katerih dovoljena hitrost je najmanj enaka največji hitrosti orodja PRED UPORABO

• Izogibajte se poškodbam zaradi vijakov, žebljev ali drugih elementov v obdelovancu; odstranite jih pred začetkom dela.

• Zavarujte obdelovanec (obdelovanec stisnjen v prižemi ali primežu je bolj varen kot v roki).

• Za iskanje skritih električnih, plinskih in vodovodnih cevi uporabite primerne iskalne naprave (detektorje) ali se posvetujte z lokalnimi podjetji (stik z električnimi vodniki lahko povzroči požar ali električni udar; poškodbe plinovoda lahko povzročijo eksplozijo, vdor v vodovodno omrežje pa materialno škodo ali električni udar). AKUMULATOR

• Priloženi akumulator je delno napolnjen (če želite zagotoviti polno zmogljivost akumulatorja, ga pred prvo uporabo popolnoma napolnite s polnilnikom za akumulator)

• Orodja/akumulatorja ne izpostavljajte dežju.

Akumulatorji lahko pri izpostavljanju odprtemu ognju eksplodirajo, zato jih nikoli ne sežigajte.

Ne odstranjujte električnega orodja in akumulatorja skupaj z gospodinjskimi odpadki. UPORABA

• Polnjenje baterije ! Preberite varnostna opozorila in navodila, priložena polnilniku.

• Odstranjevanje/nameščanje akumulatorja 2

• Indikator stanja napolnjenosti akumulatorja 7 - Pritisnite gumb indikatorja stanja napolnjenosti akumulatorja H, da prikažete trenutno stanje akumulatorja 7a ! Ko začne po pritisku gumba H utripati najnižja stopnja napolnjenosti akumulatorja 7b, je akumulator prazen. ! Ko začneta po pritisku gumba H utripati 2 stopnji indikatorja napolnjenosti akumulatorja 7c, je akumulator v dovoljenem razponu delovne temperature.

• Zaščita akumulatorja Orodje se nenadoma izklopi ali pa ga ni mogoče vklopiti od drugih kovinskih predmetov, kot so sponke za papir, kovanci, ključi, žeblji, vijaki ali drugi majhni kovinski predmeti, ki lahko povzročijo stik med enim in drugim kontaktom. Kratek stik zaradi povezanih kontaktov akumulatorja lahko povzroči opekline ali požar. d) Ob zlorabi akumulatorja lahko iz njega steče tekočina; izogibajte se stiku z njo. Če se nehote dotaknete tekočine, mesto dotika sperite z vodo. Če pride tekočina v stik z očmi, poiščite zdravniško pomoč. Tekočina, ki brizgne iz akumulatorja, lahko povzroči draženje ali opekline. e) Akumulatorske baterije ali orodja, ki je poškodovano ali spremenjeno, ne uporabljajte. Poškodovani ali spremenjeni akumulatorji lahko nepredvidljivo delujejo, zaradi česar lahko pride do požara, eksplozije ali nevarnosti telesnih poškodb. f) Akumulatorske baterije ali orodja ne izpostavljajte ognju ali previsokim temperaturam. Izpostavljanje ognju ali temperaturam nad 265°F (130 °C) lahko povzroči eksplozijo. g) Upoštevajte vsa navodila za polnjenje in akumulatorske baterije ali orodja ne polnite izven temperaturnega razpona, navedenega v navodilih. Zaradi nepravilnega polnjenja ali temperature zunaj navedenega razpona lahko pride do poškodb akumulatorja in povečanega tveganja za požar.

a) Električno orodje naj servisira usposobljeno servisno osebje, ki uporablja le enake nadomestne dele. To bo zagotovilo ohranjanje varnosti električnega orodja. b) Nikoli ne popravljajte poškodovanih akumulatorskih baterij. Akumulatorske baterije lahko popravi le proizvajalec ali pooblaščen izvajalec servisiranja.

• Če izvajate dela, pri katerih bi se lahko s pritrdilnim elementom dotaknili skrite omrežne napeljave, držite električno orodje samo za izolirane ročaje (stik pritrdilnih elementov z napeljavo, ki je pod napetostjo, lahko povzroči, da so tudi kovinski deli orodja pod napetostjo, kar lahko povzroči električni udar za upravljavca). SPLOŠNO

• Prah materialov, kot so barve, ki vsebujejo svinec, nekatere vrste lesa, mineralov ali kovin, je lahko škodljiv (ob stiku ali vdihavanju lahko prah pri delavcu ali pri drugih prisotnih povzroči alergijsko reakcijo in/ali bolezni dihal); nosite masko za prah in pri delu uporabljajte napravo za odsesavanje prahu, kjer je le-to možno priključiti.

• Nekatere vrste prahu so klasicirane kot kancerogene (npr. prah hrasta in bukve), predvsem ob sočasni uporabi z dodatki za obdelavo lesa; nosite masko za prah in pri delu uporabljajte napravo za odsesavanje prahu, kjer je le-to možno priključiti.

• Upoštevajte nacionalne zahteve glede prahu za materiale, ki jih želite obdelovati.

• Ne obdelujte materiala, ki vsebuje azbest (azbest povzroča rakasta obolenja).

• Pred kakršnimikoli nastavitvami ali menjavo nastavkov ter prenašanjem ali shranjevanjem orodja se prepričajte,98

• Nameščanje in odstranjevanje nastavkov t - - Če želite namestiti nastavek, ga vstavite neposredno v objemko, kolikor daleč gre ta. - Za odstranitev nastavka povlecite zatisno pušo D naprej tb. ! Uporabljajte samo nastavke s krogličnim zapiralom; druge nastavke lahko uporabite z univerzalnim nosilcem za nastavke s krogličnim zapiralom. ! Ne uporabljajte nastavkov s poškodovanim steblom.

• Za optimalno delo je potreben enakomeren pritisk na orodje, predvsem pri odvijanju vijaka.

• Pri privijanju vijaka v trd les priporočamo, da najprej izvrtate luknjo.

• Za več informacij obiščite spletno stran www.skil.com.

• Orodje naj bo vedno čisto (še posebej prezračevalne odprtine B2) ! Pred čiščenjem odstranite akumulator iz orodja.

• Če bi kljub skrbnima postopkoma izdelave in preizkušanja prišlo do izpada delovanja orodja, naj popravilo opravi servisna delavnica, pooblaščena za popravila električnih orodij SKIL. - Pošljite nerazstavljeno orodje skupaj s potrdilom o nakupu pri vašemu prodajalcu v najbližjo servisno delavnico SKIL (naslove in spisek rezervnih delov najdete na www.skil.com).

• Zavedajte se, da garancija ne vključuje poškodb zaradi preobremenitve orodja ali nepravilne rabe (glede SKIL- ovih garancijskih pogojev obiščite www.skil.com ali povprašajte prodajalca). OKOLJE

• Električnega orodja, baterije, pribora in embalaže ne odstranjujte skupaj z gospodinjskimi odpadki (samo za države EU). - V skladu z Evropsko direktivo 2012/19/EG o odpadni električni in elektronski opremi in z njenim izvajanjem v nacionalni zakonodaji je treba električna orodja ob koncu njihove življenjske dobe ločeno zbirati in jih predati v postopek okolju prijaznega recikliranja. - Ko bo potrebno odstranjevanje, vas bo na to spomnil simbol

! Preden zavržete akumulator, prilepite kontakte z debelejšim izolirnim trakom, da preprečite kratek stik. HRUP/VIBRIRANJE v naslednjih primerih: - previsoka obremenitev --> odstranite obremenitev in zaženite znova; - temperatura akumulatorja ni v dovoljenem razponu delovne temperature od -20 do +50 °C --> ko pritisnete gumb H ○7c, začneta utripati 2 ravni indikatorja napolnjenosti akumulatorja; počakajte, da se akumulator vrne v dovoljeni razpon delovne temperature; - akumulator je skoraj prazen (zaščitite ga pred popolno izpraznitvijo) --> ko pritisnete gumb H, indikator napolnjenosti akumulatorja prikaže nizko raven napolnjenosti akumulatorja ali utripajočo nizko raven napolnjenosti akumulatorja ○7b; napolnite akumulator. ! Po samodejnem izklopu ne pritiskajte stikala za vklop/izklop; akumulator se lahko poškoduje.

• Namestitev sponke za pas 8 - Pritrdite sponko za pas L na vrtalnik s priloženim vijakom.

• Menjava smeri vrtenja 9 - V primeru, da preklopnik smeri vrtenja ni v pravilnem položaju, ni mogoče vklopiti stikala E2 ! Smer vrtenja spremenite le pri popolnoma mirujočemu orodju.

• Kombinirano stikalo za vklop/izklop q in nastavitev hitrosti w - Hitrost se brezstopenjsko nastavlja od 0 do maksimalne z večjim ali manjšim pritiskom na stikalo E2

• Lučka LED e - Lučka LED se vklopi ob pritisku stikala za vklop/izklop E ali pritisku gumba lučke LED F ali gumba za izbiro načina G. - Pritisnite gumb lučke LED F, da izberete želeno svetlost: Nizka svetlost – izklopi se pribl. 10 s po sprostitvi stikala za vklop/izklop Visoka svetlost – izklopi se pribl. 600 s po sprostitvi vklop/izklopa ! Ko začne lučka LED utripati, je zaščita akumulatorja aktivirana (glejte zgoraj).

• Raven zvočnega tlaka tega orodja, ki je bila izmerjena v skladu s standardom EN62841, znaša 89 dB(A), raven zvočne moči je 100 dB(A) (odstopanje K = 3 dB) in vibracij <2,5 m/s

• Raven oddajanja vibracij je bila izmerjena v skladu s standardiziranimi testi, navedenimi v EN62841; uporabiti jo je mogoče za primerjavo različnih orodij med seboj in za predhodno primerjavo izpostavljenosti vibracijam pri uporabi orodja za namene, ki so omenjeni. - Uporaba orodja za drugačne namene ali uporaba skupaj z drugimi, slabo vzdrževanimi nastavki lahko znatno poveča raven izpostavljenosti. - Čas, ko je orodje izklopljeno ali ko je vklopljeno, vendar z njim ne delamo, lahko znatno zmanjša raven izpostavljenosti. ! Pred posledicami vibracij se zaščitite z vzdrževanjem orodja in pripadajočih nastavkov, ter tako, da so vaše roke tople, vaši delovni vzorci pa organizirani.
