NÁVOD K OBSLUZE 3225 CA SKIL

• Csavarok faanyag végébe vagy szálirányába történö52 prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nářadí je zdrojem jiskření, které může zapálit prach nebo výpary. c) Při práci s elektrickým nářadím udržujte děti a přihlížející osoby v bezpečné vzdálenosti. Nesoustředěnost může způsobit ztrátu kontroly.

2) ELEKTRICKÁ BEZPEČNOST

a) Zástrčky elektrického nářadí musí odpovídat zásuvkám. V žádném případě nikdy neupravujte zástrčku. S uzemněným elektrickým nářadím nepoužívejte žádné rozbočovací zásuvky. Neupravené zástrčky a shodné zásuvky snižují riziko úrazu elektrickým proudem. b) Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou potrubí, radiátory, sporáky a ledničky. Existuje zvýšené riziko úrazu elektrickým proudem, pokud je vaše tělo uzemněno. c) Nevystavujte elektrické nářadí dešti nebo vlhkému prostředí. Vniknutí vody do elektrického nářadí zvyšuje riziko úrazu elektrickým proudem. d) Nezatěžujte kabel. Nikdy nepoužívejte napájecí kabel k přenášení nářadí, tahání nebo vytahování zástrčky ze zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých částí. Poškozené nebo spletené kabely zvyšují riziko úrazu elektrickým proudem. e) Při práci s nářadím venku používejte prodlužovací kabel vhodný pro venkovní použití. Použití kabelu vhodného pro venkovní použití snižuje riziko úrazu elektrickým proudem. f) Pokud musíte s elektrickým nářadím pracovat ve vlhkém prostředí, použijte napájení s ochranou proti zbytkovému proudu (RCD). Použití RCD snižuje riziko úrazu elektrickým proudem.

a) Při práci s elektrickým nářadím buďte stále pozorní, sledujte, co děláte a používejte zdravý rozum. Nepoužívejte elektrické nářadí, jste-li unaveni nebo pod vlivem drog, alkoholu nebo léků. Chvilka nepozornosti při práci s nářadím může vést k vážnému zranění. b) Používejte osobní ochranné pracovní prostředky. Vždy používejte ochranu očí. Ochranné pomůcky, jako např. respirátor, protiskluzová bezpečnostní obuv, pevná přilba nebo chrániče sluchu, používané ve vhodném prostředí sníží riziko úrazu. c) Zabraňte náhodnému spuštění. Před připojením ke zdroji napětí a/nebo akumulátoru, zvedáním nebo přenášením nářadí se ujistěte, že vypínač je ve vypnuté poloze. Přenášení elektrického nářadí s prstem na vypínači nebo zapojování elektrického nářadí, které má zapnutý spínač, může snadno způsobit nehodu či úraz. d) Před zapnutím elektrického nářadí odstraňte seřizovací klíče nebo klíče. Nástroj nebo klíč, který zůstane upevněn k otáčející se části elektrického nářadí, může způsobit osobní zranění. e) Nepřeceňujte své síly. Vždy udržujte pevný postoj a rovnováhu. To umožní lepší ovládání elektrického nářadí v nečekaných situacích. f) Používejte vhodný oděv. Nenoste volný oděv ani šperky. Udržujte své vlasy a oblečení mimo dosah pohybujících se částí. Volný oděv, šperky nebo dlouhé és tartozékai karbantartásával, a kezek melegen tartásával és a munkamódszerek megszervezésével

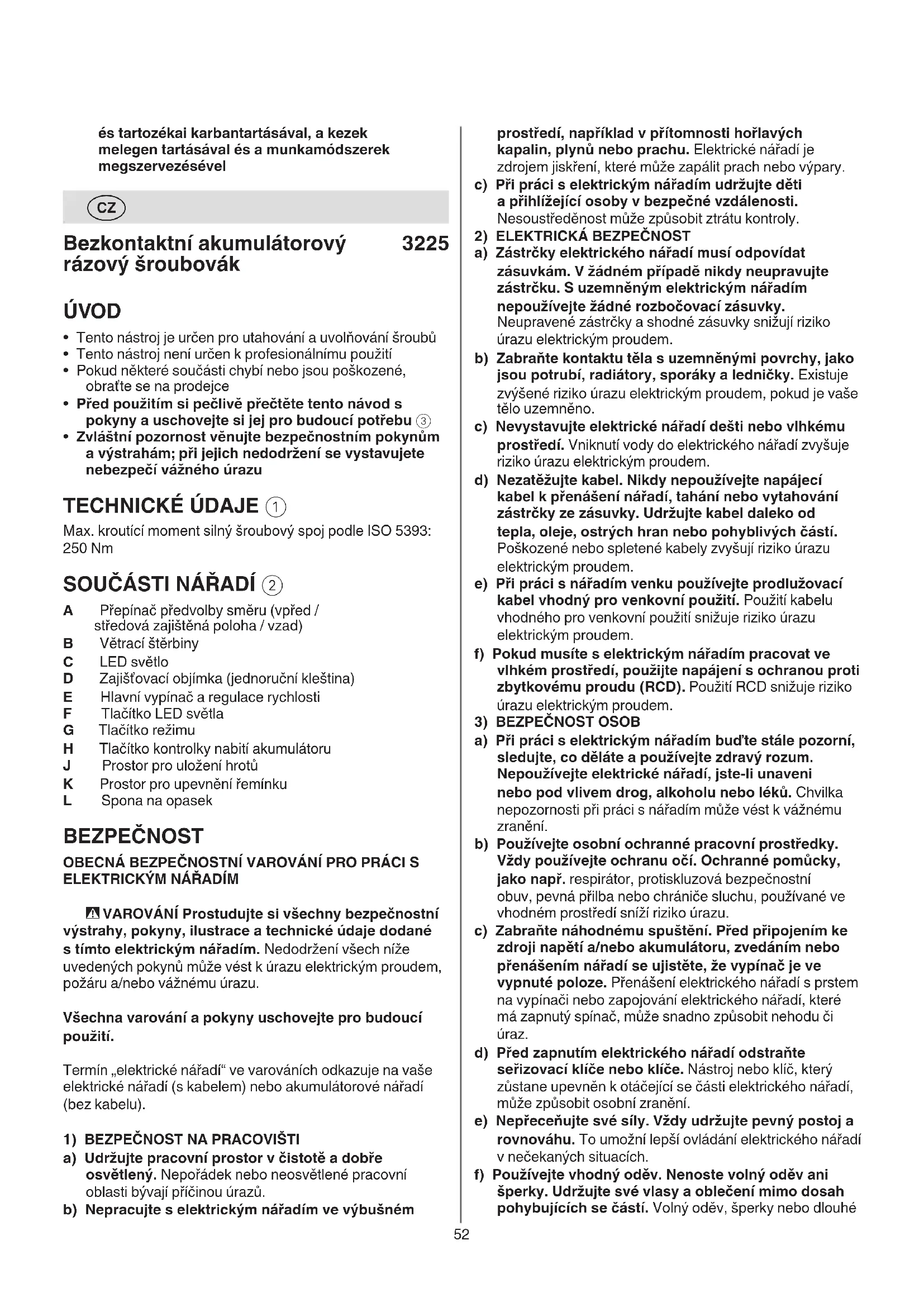

Bezkontaktní akumulátorový rázový šroubovák

• Tento nástroj je určen pro utahování a uvolňování šroubů

• Tento nástroj není určen k profesionálnímu použití

• Pokud některé součásti chybí nebo jsou poškozené, obraťte se na prodejce

• Před použitím si pečlivě přečtěte tento návod s pokyny a uschovejte si jej pro budoucí potřebu 3

• Zvláštní pozornost věnujte bezpečnostním pokynům a výstrahám; při jejich nedodržení se vystavujete nebezpečí vážného úrazu TECHNICKÉ ÚDAJE 1 Max. kroutící moment silný šroubový spoj podle ISO 5393: 250 Nm

A Přepínač předvolby směru (vpřed / středová zajištěná poloha / vzad) B Větrací štěrbiny C LED světlo D Zajišťovací objímka (jednoruční kleština) E Hlavní vypínač a regulace rychlosti F Tlačítko LED světla G Tlačítko režimu H Tlačítko kontrolky nabití akumulátoru

J Prostor pro uložení hrotů K Prostor pro upevnění řemínku L Spona na opasek BEZPEČNOST OBECNÁ BEZPEČNOSTNÍ VAROVÁNÍ PRO PRÁCI S

- VAROVÁNÍ Prostudujte si všechny bezpečnostní výstrahy, pokyny, ilustrace a technické údaje dodané s tímto elektrickým nářadím. Nedodržení všech níže uvedených pokynů může vést k úrazu elektrickým proudem, požáru a/nebo vážnému úrazu. Všechna varování a pokyny uschovejte pro budoucí použití. Termín „elektrické nářadí“ ve varováních odkazuje na vaše elektrické nářadí (s kabelem) nebo akumulátorové nářadí (bez kabelu).

1) BEZPEČNOST NA PRACOVIŠTI

a) Udržujte pracovní prostor v čistotě a dobře osvětlený. Nepořádek nebo neosvětlené pracovní oblasti bývají příčinou úrazů. b) Nepracujte s elektrickým nářadím ve výbušném53 baterie. Zabraňte kontaktu. Při náhodném kontaktu opláchněte vodou. Při zasažení očí kapalinou vyhledejte lékařskou pomoc. Unikající kapalina z akumulátoru může způsobit podráždění pokožky nebo popáleniny. e) Nepoužívejte akumulátor nebo nářadí, které jsou poškozené nebo upravené. Poškozené nebo upravené akumulátory se mohou chovat nepředvídatelně, což může vést k požáru, výbuchu nebo nebezpečí zranění. f) Nevystavujte akumulátor ani nářadí ohni nebo příliš vysoké teplotě. Při vystavení ohni nebo teplotě nad 130 ° C (265 ° F) může dojít k výbuchu. g) Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátor nebo nářadí mimo rozsah teplot uvedených v pokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo stanovený rozsah může poškodit akumulátor a zvýšit riziko požáru.

a) Svěřte opravu vašeho elektrického nářadí kvalikované osobě používající pouze shodné náhradní díly. Tím zajistíte bezpečnost elektrického nářadí. b) Nikdy neopravujte poškozené akumulátory. Servis akumulátorů může provádět pouze výrobce nebo autorizovaní poskytovatelé služeb.

• Pokud provádíte práce, při kterých může šroub zasáhnout skrytá elektrická vedení, pak držte elektronářadí na izolovaných plochách rukojeti (kontakt s vedením pod napětím může přivést napětí i na kovové díly elektronářadí a vést k úderu elektrickým proudem) OBECNĚ

• Prach z materiálů, jako jsou barvy obsahující olovo, některé druhy dřeva, minerály a kovy, může být škodlivý (kontakt s prachem nebo jeho vdechnutí může způsobit alergickou reakci a/nebo vyvolat respirační choroby u obsluhy nebo přihlížejících); používejte protiprachovou masku a pracujte se zařízením na odsávání prachu, pokud je možné jej připojit

• Některé druhy prachu jsou klasikovány jako karcinogenní (například dubový a bukový prach) zejména ve spojení s aditivy pro úpravu dřeva; používejte protiprachovou masku a pracujte se zařízením na odsávání prachu, pokud je možné jej připojit

• Dodržujte stanovená nařízení pro práci v prašném prostředí

• Neopracovávejte žádný materiál obsahující azbest (azbest je považován za karcinogenní)

• Zabezpečte, aby přepínač předvolby směru A2 byl vždy v pozici uprostřed (zajištěná poloha), než provedete seřízení stroje nebo výměnu příslušenství, při přenášení nebo odložení stroje

• SKIL zajistí bezvadnou funkci nářadí pouze tehdy, používáte-li původní značkové nářadí

• Používejte pouze příslušenství, jejichž dovolené otáčky jsou alespoň tak vysoké jako nejvyšší otáčky stroje naprázdno

• Vrtačku nepoužívejte je-li navlhlá a nepracujte v blízkosti vlasy se mohou zachytit do pohyblivých dílů. g) Pokud je zařízení vybaveno adaptérem pro připojení odsávání prachu a sběrnými zařízeními, zajistěte jejich správné připojení a řádnou funkci. Použití odsávání prachu může snížit nebezpečí týkající se prachu. h) Nedovolte, abyste se po získaní zkušeností častým používáním nástrojů stali neobezřetnými a ignorovali zásady bezpečnosti. Nedbalá činnost může způsobit vážné zranění za zlomek sekundy.

4) POUŽITÍ A PÉČE O ELEKTRICKÉ NÁŘADÍ

a) Netlačte příliš na nářadí. Používejte správný typ nářadí pro vaše použití. Správné elektrické nářadí bude pracovat lépe a bezpečněji rychlostí, pro kterou bylo navrženo. b) Nepoužívejte elektrické nářadí v případě, že vypínač nefunguje. Jakékoliv elektrické nářadí, které nelze ovládat vypínačem, je nebezpečné a musí se opravit. c) Před jakýmkoliv seřizováním, výměnou příslušenství nebo před uložením nepoužívaného elektrického nářadí odpojte akumulátor, jde-li to provést. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění elektrického nářadí. d) Nepoužívané elektrické nářadí uchovávejte mimo dosah dětí a nenechte s elektrickým nářadím pracovat osoby, které se neseznámily s elektrickým nářadím nebo těmito pokyny. Elektrické nářadí je v rukou nekvalikované obsluhy nebezpečné. e) Udržujte elektrické nářadí a příslušenství. Zkontrolujte vychýlení či zaseknutí pohyblivých částí, poškození jednotlivých dílů a jiné okolnosti, které mohou ovlivnit chod nářadí. Je-li nářadí poškozeno, nechejte ho před použitím opravit. Mnoho nehod je způsobeno nedostatečnou údržbou nářadí. f) Udržujte řezné nástroje ostré a čisté. Řádně udržované řezné nástroje s ostrými řeznými hranami nemají tendenci se ohýbat a lépe se ovládají. g) Používejte elektrické nářadí, příslušenství a nástrojové hroty atd. v souladu s těmito pokyny s přihlédnutím k pracovním podmínkám a práci, která má být provedena. Používání elektrického nářadí k činnostem, pro které není určeno, může vést k nebezpečným situacím. h) Udržujte rukojeti a uchopovací plochy suché, čisté, bez oleje a maziva. Kluzké rukojeti a plochy pro uchopení neumožňují bezpečnou manipulaci s nářadím a jeho ovládání v nečekaných situacích.

5) POUŽITÍ A PÉČE O AKUMULÁTOROVÉ NÁŘADÍ

a) K nabíjení používejte pouze nabíječku doporučenou výrobcem. Nabíječka vhodná pro jeden typ akumulátoru může způsobit riziko požáru při použití s jiným akumulátorem. b) Používejte elektrické nářadí pouze se specikovanými akumulátory. Použití jiných akumulátorů může způsobit riziko úrazu a požáru. c) Pokud akumulátor nepoužíváte, držte jej z dosahu kovových předmětů, jako jsou kancelářské sponky na papír, mince, klíče, hřebíky, šroubky nebo další drobné kovové předměty, které mohou propojit kontakty baterie. Zkratování kontaktů baterie může způsobit spáleniny nebo požár. d) V nevhodných podmínkách může kapalina unikat z54 nabití akumulátoru ukáže nízkou úroveň baterie nebo blikající nízkou úroveň akumulátoru 7b; nabijte akumulátor ! po automatickém vypnutí nástroje netiskněte vypínač; mohlo by dojít k poškození akumulátoru

• Připevnění spony na opasek 8 - připevněte sponu na opasek L k šroubováku pomocí dodaného šroubu

• Změna směru otáček 9 - jestliže poloha doleva/doprava správně nezapadne, není možno zapnout vypínač E2 ! směr otáček se smí změnit pouze je-li nástroj zcela zastaven

• Kombinovaný hlavní vypínač qa kontrola rychlostiw - při větším či menším tlaku na vypínač E2, lze měnit plynule otáčky

• LED světlo e - LED světlo se rozsvítí při aktivaci vypínače E nebo stisknutím tlačítka F nebo tlačítka režimu G - Stisknutím tlačítka F pro LED světlo vyberte požadovaný jas: Nízký jas - vypne cca. 10 s po uvolnění vypínače Vysoký jas - vypne cca. 600 s po uvolnění vypínače ! když LED světlo začne blikat, aktivuje se ochrana akumulátoru (viz výše)

• Výběr režimu r - stisknutím tlačítka režimu G vyberte požadovaný režim: Režim nízké rychlosti (kontrolka „1“ svítí zeleně) ra - utahování s nízkým točivým momentem a nižší rychlostí - pro malé šrouby Režim střední rychlosti (kontrolky „1 a 2“ svítí zeleně) rb - utahujte středním točivým momentem a rychlostí - pro šrouby ve středně namáhaných aplikacích Režim vysoké rychlosti (kontrolky „1, 2 a 3“ svítí zeleně) 13c - utahování s vysokým točivým momentem a vysokou rychlostí - pro velké šrouby a vruty Režim ovládání (kontrolka „CM“ svítí zeleně) rd - pomalý začátek, aby bylo možné zavést šroub do dřeva - automatické zvýšení rychlosti po zavedení šroubu - pro dlouhé šrouby, zejména šrouby PHILLIPS/ POZIDRIVE ! ovládací režim je k dispozici pouze s otáčením dopředu; u otáčení dozadu se používá střední rychlost ! režimy lze změnit pouze tehdy, když svítí zelené LED kontrolky a když je nástroj zcela zastaven

• Instalace a demontáž hrotů t - Chcete-li hrot nainstalovat, vložte hrot přímo až na doraz do kleštiny ta - pro vyjmutí hrotu vytáhněte zajišťovací objímku D dopředu tb ! používejte jen hroty s kulovým uzávěrem, ostatní hroty lze použít v kombinaci univerzálního držáku hrotů a kulového uzávěru ! nepoužívejte hroty s poškozeným dříkem

• Držení a vedení nástroje y ! při práci vždy držte nářadí za šedě zabarvenou oblast rukojeti - udržujte větrací štěrbiny B2 nezakryté - na přístroj příliš netlačte; nechte jej, aby pracoval za vás snadno zápalných nebo výbušných materiálů; před zahájením práce je odstraňte

• Zajistěte obráběný díl (obráběný díl uchycený pomocí upínacích zařízení nebo ve svěráku je mnohem bezpečnější než v ruce)

• Použijte vhodné hledací přístroje k vyhledání skrytých přívodních vedení nebo přizvěte místní dodavatelskou společnost (kontakt s elektrickým vedením může vést k požáru a elektrickému úderu; poškození plynového vedení může vést k explozi; proniknutí do vodovodního potrubí může způsobit věcné škody nebo elektrický úder) AKUMULÁTORY

• Dodávaný akumulátor je částečně nabitý (v zájmu zajištění maximální kapacity akumulátoru jej před prvním použitím vašeho elektrického nářadí úplně dobijte v nabíječce)

• Používejte pouze následující akumulátory a nabíječky dodávané s tímto nástrojem - Akumulátor SKIL: BR1*31**** - Nabíječka SKIL: CR1*31****

• Nevystavujte nástroj/akumulátor dešti

• Povolená teplota prostředí (nářadí/nabíječka/akumulátor):

• při nabíjení 4 až 40 °C - při provozu - 20 až + 50 °C - při skladování - 20 až + 50 °C VYSVĚTLENÍ SYMBOLŮ NA NÁSTROJI/BATERII

Před použitím si přečtěte návod k použití

Akumulátory při vhození do ohně explodují, proto je nikdy nevhazujte do otevřeného plamene

Nářadí/nabíječku/akumulátor ukládejte na vhodné, suché a zajištěné místo, v prostorách s teplotou maximálně 50 °C

Nevyhazujte elektrické nářadí a akumulátory do komunálního odpadu OBSLUHA

• Nabíjení akumulátorů ! přečtěte si bezpečnostní upozornění a pokyny, které byly dodány spolu s nabíječkou

• Odstanění/instalace akumulátoru 2

• Kontrolka nabití akumulátoru 7 - stiskněte tlačítko kontrolky nabití akumulátoru H, aby ukázalo aktuální úroveň nabití 7a ! když na nejnižší úrovni nabití začne kontrolka akumulátoru po stisknutí tlačítka H7b blikat, akumulátor je vybitý ! když po stisknutí tlačítka H7c začnou blikat 2 pole ukazatele, znamená to, že se akumulátor nachází mimo povolený rozsah pracovní teploty

• Ochrana baterie Nářadí se najednou vypne nebo mu je zabráněno v zapnutí, když - je zátěž příliš vysoká -> odstraňte zátěž a proveďte restart - teplota akumulátoru není v rozsahu přípustných provozních teplot - 20 až + 50 ° C --> 2 úrovně kontrolky nabití akumulátoru začnou blikat po stisknutí tlačítka H7c; počkejte, dokud se akumulátor nevrátí do rozsahu přípustných provozních teplot - akumulátor je téměř vybitý (ochrana před přílišným vybitím) --> při stisknutí tlačítka H kontrolka55

• Při zašroubovávání šroubu na konci nebo na začátku nějakého dřeva by měla být předvrtána díra, aby se zamezilo rozštípnutí dřeva

• Pro optimální využití přístroje je nutno zvolit odpovídající tlak na šroub, zvláště při vyšroubování

• Při šroubování do tvrdého dřeva, je nutno díru předvrtat

• Další informace najdete na www.skil.com

• Tento nástroj není určen k profesionálnímu použití

• Nástroj udržujte vždy čistý (zejména větrací štěrbiny B2) ! před montáží vyjměte z nářadí akumulátor

• Pokud dojde i přes pečlivou výrobu a náročné kontroly k poruše nástroje, svěřte provedení opravy autorizovanému servisnímu středisku pro elektronářadí rmy SKIL - zašlete nerozebrané nářadí spolu s potvrzením o nákupu prodejci nebo nejbližšímu servisu značky SKIL (adresy a servisní schéma nářadí jsou uvedeny na adrese www.skil.com)

• Uvědomte si, že na poškození způsobené přetížením nebo nesprávným zacházením se nevztahuje záruka (záruční podmínky společnosti SKIL najdete na adrese www.skil.com nebo se obraťte na prodejce)

• Elektrické nářadí, baterie, doplňky a balení nevyhazujte do komunálního odpadu (jen pro státy EU) - podle evropské směrnice 2012/19/ES o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí, musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování - na nutnost příslušného nakládání s odpadem upozorňuje symbol 6 ! u vyřazených akumulátorů zakryjte kontakty izolační páskou, zabráníte tím plazivým proudům

• Při měření v souladu s normou EN62841 je hladina akustického tlaku tohoto nářadí 89 dB(A) a hladina akustického výkonu 100 dB(A) (nejistota K = 3 dB) a vibrace <2,5 m/s

(celkové hodnoty vibrací; nejistota K = 1,5 m/s

• Úroveň vibrací byla měřena v souladu se standardizovaným testem podle EN 62841; je možné ji použít ke srovnání jednoho přístroje s druhým a jako předběžné posouzení vystavování se vibracím při používání přístroje k uvedeným aplikacím - používání nářadí k jiným aplikacím nebo s jiným či špatně udržovaným příslušenstvím může zásadně zvýšit úroveň vystavení se vibracím - doba, kdy je nářadí vypnuté, nebo když běží, ale ve skutečnosti není používáno, může zásadně snížit úroveň vystavení se vibracím ! chraňte se před následky vibrací tak, že budete dbát na údržbu přístroje a příslušenství, budete si udržovat teplé ruce a uspořádáte si své pracovní postupy56 olun. Toz toplama araçlarının kullanımı tozdan kaynaklanabilecek tehlikeleri azaltabilir. h) Aletleri sık kullanarak edindiğiniz alışkanlık rahat olmanıza ve aletin güvenlik ilkelerini göz ardı etmenize neden olmamalıdır. Dikkatsiz bir hareket, bir saniyeden daha kısa bir sürede ağır yaralanmalara neden olabilir.
