ПОСІБНИК КОРИСТУВАЧА 3225 CA SKIL

ОРИГІНАЛЬНА ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ

3) ЛИЧНАЯ БЕЗОПАСНОСТЬ

• При вкручивании шурупа в торец или край деревянной поверхности предварительно просверлите отверстие, чтобы дерево не треснуло.68 наведених нижче вказівок може спричинити ураження електричним струмом, пожежу та/або серйозні травми. Зберігайте всі попередження та інструкції для використання в майбутньому. Термін «електроінструмент» у попередженнях стосується електричного інструмента, що працює від електромережі (через шнур) або від акумулятора (без

1) БЕЗПЕКА В РОБОЧІЙ ЗОНІ

a) Робоче місце має бути чистим і гарно освітленим. Неприбрана або погано освітлена робоча зона може стати причиною нещасного випадку. b) Не працюйте з інструментом у вибухонебезпечному середовищі, наприклад за наявності легкозаймистих рідин, газів або пилу. Під час роботи електроприладу утворюються іскри, від яких можуть зайнятися пил або випари. c) Дітям і спостерігачам заборонено перебувати поруч з електроінструментом, що працює. Це може відволікати вас і призвести до втрати

a) Штепсельні вилки електроінструмента мають підходити до розеток. Заборонено модифікувати вилку будь-яким чином. Не використовуйте жодні перехідники для роботи із заземленими електроінструментами. Використання штепселів і розеток, у які не вносилися зміни, зменшує ризик ураження електричним струмом. b) Уникайте контакту частин тіла із заземленими поверхнями, такими як труби, батареї, плити й холодильники. У разі заземлення тіла збільшується ризик ураження електричним струмом. c) Бережіть електроінструмент від дощу та вологи. Вода, що потрапила в електроінструмент, підвищує ризик ураження електричним струмом. d) Поводьтесь обережно зі шнуром живлення. Не використовуйте шнур живлення для перенесення чи перетягування інструмента та виймання вилки з розетки. Бережіть шнур живлення від джерел тепла, мастил, гострих країв та рухомих частин. Пошкоджені або заплутані шнури живлення підвищують ризик ураження електричним струмом. e) Під час роботи з електроінструментом надворі використовуйте подовжувач, призначений для зовнішніх робіт. Використання подовжувача, призначеного для зовнішніх робіт, зменшує ризик ураження електричним струмом. f) Якщо роботи з електроінструментом у вологому середовищі не уникнути, скористайтеся пристроєм захисного вимкнення (ПЗВ). Використання ПЗВ зменшує ризик ураження електричним струмом.

3) ІНДИВІДУАЛЬНА ТЕХНІКА БЕЗПЕКИ

a) Під час роботи з електроінструментом будьте уважними, слідкуйте за своїми діями та мисліть розсудливо. Не працюйте з електроінструментом, якщо ви втомлені або перебуваєте під дією наркотичних речовин, использовании данного инструмента в указанных

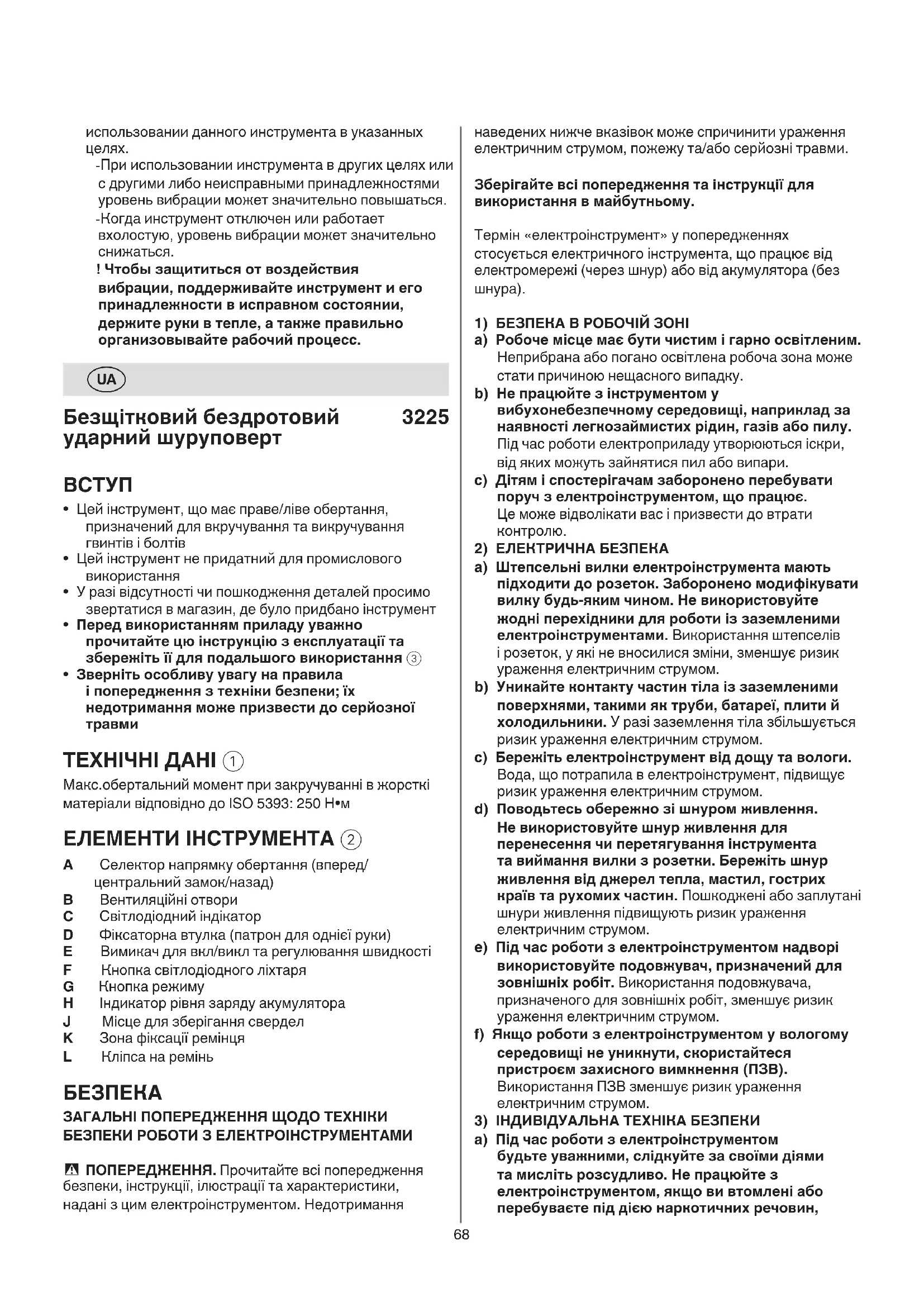

Безщітковий бездротовий ударний шуруповерт

• Цей інструмент, що має праве/ліве обертання, призначений для вкручування та викручування гвинтів і болтів

• Цей інструмент не придатний для промислового використання

• У разі відсутності чи пошкодження деталей просимо звертатися в магазин, де було придбано інструмент

• Перед використанням приладу уважно прочитайте цю інструкцію з експлуатації та збережіть її для подальшого використання 3

• Зверніть особливу увагу на правила і попередження з техніки безпеки; їх недотримання може призвести до серйозної

ТЕХНІЧНІ ДАНІ 1 Макс.обертальний момент при закручуванні в жорсткі матеріали відповідно до ISO 5393: 250 Н•м ЕЛЕМЕНТИ ІНСТРУМЕНТА 2 A Селектор напрямку обертання (вперед/ центральний замок/назад) B Вентиляційні отвори C Світлодіодний індікатор D Фіксаторна втулка (патрон для однієї руки) E Вимикач для вкл/викл та регулювання швидкості F Кнопка світлодіодного ліхтаря G Кнопка режиму H Індикатор рівня заряду акумулятора

J Місце для зберігання свердел K Зона фіксації ремінця L Кліпса на ремінь

ЗАГАЛЬНІ ПОПЕРЕДЖЕННЯ ЩОДО ТЕХНІКИ БЕЗПЕКИ РОБОТИ З ЕЛЕКТРОІНСТРУМЕНТАМИ - ПОПЕРЕДЖЕННЯ. Прочитайте всі попередження безпеки, інструкції, ілюстрації та характеристики, надані з цим електроінструментом. Недотримання69 d) Зберігайте інструменти, що не використовуються, подалі від дітей і не дозволяйте особам, які не мають досвіду роботи з такими інструментами або не знайомі з цією інструкцією, користуватись електроінструментом. Електроінструменти становлять небезпеку в руках недосвідчених користувачів. e) Доглядайте за електроінструментами та аксесуарами. Перевіряйте їх на предмет розладнання чи блокування рухомих частин, а також будь-яких обставин, які можуть вплинути на роботу електроінструмента. У разі пошкодження електроінструмент слід здати в ремонт, перш ніж користуватися ним. Часто нещасні випадки трапляються внаслідок неналежного технічного обслуговування електроінструментів. f) Тримайте ріжучі інструменти гострими й чистими. Належним чином доглянуті ріжучі інструменти з гострими ріжучими краями рідше блокуються, і ними легше керувати; g) Користуйтесь електроінструментом, аксесуарами та насадками для інструмента згідно з цією інструкцією, зважаючи на робочі умови та роботу, яку слід виконати. Використання електроінструмента не за призначенням може стати причиною виникнення небезпечних ситуацій. h) Підтримуйте руків’я та захватні поверхні сухими, чистими, без жиру і бруду. Слизькі ручки та захватні поверхні не дають змоги безпечно тримати та керувати інструментом у непередбачених

5) КОРИСТУВАННЯ І ДОГЛЯД ЗА АКУМУЛЯТОРНИМ

ІНСТРУМЕНТОМ a) Заряджайте лише за допомогою зарядного пристрою, указаного виробником. Зарядний пристрій, який підходить для акумуляторів одного виду, може спричинити ризик пожежі у випадку його використання з іншим акумулятором. b) З електроінструментами слід використовувати лише призначені для них акумуляторні батареї. Використання будь-яких інших акумуляторних батарей може призвести до травми або пожежі. c) Коли батарея не використовується, її слід тримати окремо від металевих предметів – затискачів паперу, монет, ключів, цвяхів, шурупів та інших дрібних предметів, які можуть замкнути клеми. Коротке замикання клем акумулятора може стати причиною опіків чи пожежі. d) У надто важких умовах експлуатації з акумулятора може витікати рідина; не доторкайтесь до неї. Якщо випадково ви все ж торкнулися її, слід промити це місце водою. Якщо рідина потрапила в очі, слід також звернутися до лікаря. Рідина, яка виступає з акумулятора, може спричинити подразнення або

e) Не використовуйте акумуляторну батарею або інструмент, які пошкоджено або змінено. Пошкоджені або змінені батареї можуть мати непередбачувану поведінку, що може спричинити пожежу, вибух або ризик травмування. алкоголю або ліків. Навіть миттєва втрата пильності під час роботи з електроінструментами може стати причиною важкої травми. b) Використовуйте засоби особистого захисту. Завжди носіть засоби захисту очей. Використання у відповідних умовах таких захисних засобів, як протипиловий респіратор, неслизьке захисне взуття, шолом-каска і навушники допоможе зменшити ризик травмування. c) Уникайте випадкового запуску інструмента. Перш ніж підключати електроінструмент до мережі живлення чи акумулятора, брати чи переносити його, перевірте, чи встановлено перемикач у положення «вимкнено». Якщо переносити електроінструмент, тримаючи палець на перемикачі живлення, або підключати його до джерела живлення, коли перемикач живлення перебуває в положенні «увімкнено», це може призвести до травмування. d) Перш ніж вмикати електроінструмент, слід зняти всі регулювальні клинці або гайкові ключі. Якщо залишити такий ключ на рухомій частині електроінструмента, це може призвести до травмування. e) Не дотягуйтесь. Завжди міцно стійте на ногах і втримуйте рівновагу. Це дає змогу краще керувати електроінструментом у разі виникнення непередбачуваних ситуацій. f) Одягайтеся належним чином. Не носіть вільного одягу або прикрас. Стежте за тим, щоб волосся та одяг не потрапили на рухомі частини. Вільний одяг, прикраси або довге волосся можуть потрапити в рухомі частини. g) Якщо пристрої обладнано системою видалення пилу, переконайтеся, що її правильно підключено і що ви використовуєте її належним чином. Використання пристрою для збирання пилу може зменшити небезпеку, пов’язану з пилом. h) Не дозволяйте навичкам, отриманим після частого використання інструментів, змусити вас стати самовпевненими та ігнорувати принципи безпеки інструмента. Недбала дія може спричинити серйозну травму протягом долі секунди.

4) ВИКОРИСТАННЯ ТА ДОГЛЯД ЗА

ЕЛЕКТРОІНСТРУМЕНТОМ a) Не застосовуйте силу до електроінструмента. Використовуйте належний електроінструмент відповідно до потреби. Правильно підібраний електроінструмент допоможе краще і безпечніше зробити роботу зі швидкістю, яка для неї передбачена. b) Не використовуйте електроінструмент, якщо перемикач не вмикає або не вимикає його. Усі електроінструменти, якими неможливо керувати за допомогою перемикача, становлять небезпеку й підлягають ремонту. c) Перш ніж проводити будь-які налаштування, замінювати аксесуари або перед зберіганням слід вимкнути штепсель із джерела живлення та/або вийняти з інструмента акумулятор, якщо він знімний. Такі запобіжні заходи техніки безпеки зменшують ризик випадкового запуску електроінструмента.70 шурупи, цвяхи і інші елементи вашому виробу; видаліть їх перед початком роботи

• Зафіксуйте оброблювану деталь (оброблювана деталь, зафіксована за допомогою затискних пристроїв або лещат, закріплюється краще, ніж

• Використовуйте придатні пошукові прилади для знаходження захованих в будівлі труб та кабелів або зверніться за допомогою в місцеве підприємство електро-, газо- та водопостачання (зачеплення електропроводки може призводити до пожежі та удару електричним струмом; зачеплення газової труби може призводити до вибуху; sачеплення водопровідної труби може завдати шкоду матеріальним цінностям або призводити до удару електричним струмом)

• Акумулятор, який постачається в комплекті, є частково зарядженим (повністю зарядіть акумулятор у зарядному пристрої перед першим використанням свого електроінструмента, щоб забезпечити повну потужність акумулятора)

• Використовуйте з інструментом тільки такі акумулятори і зарядні пристрої - Акумулятор SKIL: BR1*31**** - Зарядний пристрій SKIL: CR1*31****

• Не використовуйте пошкоджений акумулятор; негайно від’єднайте його від інструмента

• Не розбирайте акумулятор

• Виключіть можливість потрапляння дощу на інструмент або акумулятор

• Дозволена температура довкілля (інструмент/ зарядний пристрій/акумулятор):

• під час зарядження 4...40°C - під час роботи -20...+50°C - під час зберігання -20...+50°C ПОЯСНЕННЯ ДО УМОВНИХ ПОЗНАЧЕНЬ НА ІНСТРУМЕНТІ/АКУМУЛЯТОРІ

Перед використанням прочитайте інструкцію із застосування

При влученні у вогонь батареї вибухають, тому в жодному разі не спалюйте батареї

Зберігайте інструмент / зарядний пристрій / акумулятор при температурі не більшій 50°C

Не викидайте електроінструмент і батареї разом зі звичайним сміттям ВИКОРИСТАННЯ

• Заряджання акумулятора ! ознайомтеся з попередженнями і вказівками з техніки безпеки, які надаються із зарядним

• Зняття/установлення акумулятора 2

• Індикатор рівня заряду акумулятора 7 - натисніть кнопку індикатора рівня заряду акумулятора H, щоб побачити поточний рівень заряду 7a ! якщо після натискання кнопки H7b починає блимати індикатор найнижчого рівня заряду акумулятора, то акумулятор розряджено ! коли 2 рівні індикатора заряду акумулятора починають блимати після натискання кнопки H7c, акумулятор перебуває за межами допустимого діапазону робочих температур f) Не піддавайте акумуляторну батарею або інструмент дії вогню або високих температур. Вогонь або температура вище 265°F (130°C) може спричинити вибух. g) Дотримуйтесь усіх інструкцій щодо заряджання та не заряджайте акумуляторну батарею або інструмент за межами температурного діапазону, зазначеного в інструкціях. Зарядження неналежним чином або при температурах за межами вказаного діапазону може пошкодити акумулятор і збільшити ризик виникнення пожежі.

a) Обслуговування електроінструмента повинен виконувати кваліфікований ремонтник із використанням лише ідентичних запасних частин. Це забезпечить нормальну роботу електроінструмента. b) Ніколи не ремонтуйте пошкоджені акумулятори. Сервісне обслуговування акумуляторних батарей має виконувати лише виробник або авторизовані постачальники послуг. ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ ДЛЯ АКУМУЛЯТОРНОГО УДАРНОГО ШУРУПОВЕРТА

• Під час робот, коли гвинт може зачепити заховану електропроводку, тримайте електроінструмент за ізольовані рукоятки (зачеплення проводки, що перебуває під напругою, може заряджувати також і металеві частини електроінструмента та призводити до удару електричним струмом)

• Пил від таких матеріалів, як фарба з вмістом свинцю, деякі породи дерева, мінерали й метал, може бути шкідливим (контакт із таким пилом або його вдихання може стати причиною виникнення в оператора або осіб, що перебувають поруч, алергійних реакцій і/або респіраторних захворювань); надягайте респіратор і працюйте з пиловидаляючим пристроєм під час роботи з інструментом

• Деякі види пилу класифікуються як канцерогенні (наприклад, дубовий або буковий пил), особливо в сполученні з добавками для кондиціювання деревини; надягайте респіратор і працюйте з пиловидаляючим пристроєм під час роботи з інструментом

• Дотримуйтесь інструкцій із роботи з матеріалами, що утворюють пил

• Не обробляйте матеріали, що містять асбест (асбест вважається канцерогенним)

• Переконайтесь що селектор напрямку обертання A2 в середньому положенні (блокування) перед будь- якими наладками чи замінами приладдя, тоді коли ви тримаєте або поклали інструмент

• SKIL гарантує надійну роботу інструмента тільки за умови використання відповідного приладдя

• Використовуйте лише приладдя, припустима швидкість обертання якого як мінімум відповідає найвищій швидкості інструмента без навантаження ПЕРЕД ВИКОРИСТАННЯМ

• Не допускайте пошкоджень, які можуть нанести71 - для затягування з великою силою і швидкістю - великих шурупів та болтів Режим керування (індикатор «СМ» горить зеленим) rd - починайте повільно, щоб шуруп сів у деревину - автоматично збільшуючи швидкість, коли шуруп

- для довгих гвинтів, особливо гвинтів PHILLIPS/ POZIDRIVE ! режим керування доступний тільки при прямому обертанні; при зворотному обертанні він використовується для середньої швидкості ! режими можуть бути змінені, тільки коли зелений світлодіод(и) активується) та коли інструмент повністю зупинено

• Установлення і видалення свердел t - щоб установити свердло, вставте свердло прямо до упору в патрон ta - щоб вийняти свердло, потягніть фіксаторну втулку вперед tb ! використовуйте біти тільки з кульковою клямкою; інші біти можна використовувати тільки з універсальною насадкою з кульковою

! не використовуйте насадки з пошкодженим

• Утримування і робота інструментом y ! під час роботи завжди тримайте інструмент за області захвату сірого кольору - тримайте вентиляційні отвори B2 незакритими - не тисніть на інструмент; дайте інструменту можливість працювати за вас ПОРАДИ ПО ВИКОРИСТАНЮ

• Використовуйте відповідні насадки

• При вгвинчуванні шурупів у поперечний зріз дерева або біля нього або в кромку дерева необхідно спочатку просвердлити отвір, щоб запобігти розколу

• Для оптимального вгвинчування необхідно створювати постійний тиск на інструмент, коли вигвинчуєте тиснути треба сильніше

• Коли працюєте з особливо твердими породами дерев необхідно зробити попереднє просвердлювання

• Дивиться додаткову інформацію на сайті www.skil.com ДОГЛЯД/ОБСЛУГОВУВАННЯ

• Цей інструмент не придатний для промислового використання

• Завжди тримайте інструмент у чистоті (особливо вентиляційні отвори B2) ! виймайте акумулятор з інструмента перед

• Якщо незважаючи на ретельну технологію виготовлення і перевірки інструмент все-таки вийде з ладу, його ремонт дозволяється виконувати лише в авторизованій сервісній майстерні для електроприладів SKIL - надішліть нерозібраний інструмент разом із доказом купівлі до свого дилера або до найближчого центру обслуговування SKIL (адреси, а також схема для обслуговування пристрою,

• Захист акумулятора Інструмент раптово вимикається або не вмикається,

- навантаження занадто високе -> приберіть навантаження і перезапустіть - температура акумулятора не перебуває в допустимому діапазоні робочих температур від -20 до +50°C -- > 2 рівні індикатора заряду акумулятора починають блимати під час натискання кнопки H7c; зачекайте, доки акумулятор не повернеться в допустимий діапазон робочих

- батарею майже розряджено (для захисту від глибокого розряду) --> низький рівень заряду батареї або блимання низького рівня заряду батареї 7b показано індикатором рівня заряду батареї під час натискання кнопки H; зарядіть

! не продовжуйте роботу та не натискайте вмикач після автоматичного вимкнення інструмента; такими діями можна пошкодити

• Кріплення кліпси на ремінь 8 - прикріпіть кліпсу для ременя L до шуруповерта за допомогою гвинта, що додається.

• Зміна напрямку обертання 9 - при неповній установці положення лівий/правий пусковий вимикач E2 не працює ! міняйте напрямок обертання тільки при повній зупинці інструмента

• Комбінований перемикач для вмикання/вимикання q та керування обертами w - плавно керує обертами від нуля до максимальних в залежності від сили натискання на E2

• Світлодіодний індикатор e - Світлодіодне підсвічування вмикається під час активації перемикача ввімкнення/вимкнення E, натисканням кнопки світлодіодного підсвічування F або кнопки вибору режиму G. - Натисніть кнопку світлодіодного підсвічування F, щоб вибрати бажану яскравість: Низька яскравість – вимикається прибл. через 10 с після відпускання перемикача ввімкнення/

Висока яскравість – вимикається прибл. через 600 с після відпускання перемикача ввімкнення/

! Коли світлодіод починає швидко блимати, активується захист акумулятора (див. вище)

• Вибір режиму r - натисніть кнопку режиму G, щоб вибрати потрібний

Режим низької швидкості (індикатор «1» світиться зеленим) ra - для затягування з меншим крутним моментом і низькою швидкістю - для невеликих гвинтів Режим середньої швидкості (індикатори «1» та «2» горять зеленим кольором) rb - затягування із середнім крутним моментом і

- для гвинтів в умовах середнього навантаження Високошвидкісний режим (індикатори «1», «2», «3» горять зеленим) rc72

• Візьміть до відома, що ушкодження внаслідок перевантаження або неналежного поводження з інструментом не будуть включені в гарантію (умови гарантії SKIL див. на сайті www.skil.com або довідайтеся в дилера у вашому регіоні) ОХОРОНА ДОВКІЛЛЯ

• Не викидайте електроінструмент, акумулятори, аксесуари та упаковку разом зі звичайним сміттям (тільки для країн ЄС) - відповідно до європейської директиви 2012/19/ЄС щодо утилізації старих електричних та електронних приладів, згідно з місцевим законодавством, електроінструмент, який перебував в експлуатації, має бути утилізований окремо, безпечним для довкілля шляхом

нагадає вам про це, коли виникне необхідність в утилізації ! перед тим як позбутись акумулятора: заклейте грубою клейкою стрічкою клеми, щоб запобігти короткому замиканню ШУМ / ВІБРАЦІЯ

• Рівень звукового тиску цього інструмента, який вимірюється відповідно до EN62841, становить 89 дБ(A), рівень звукової потужності 100 дБ(A) (похибка K = 3 дБ), а вібрація <2,5 м/с

(векторна сума трьох осей; похибка K = 1,5 м/с

• Рівень вібрації було виміряно згідно зі стандартизованим випробуванням, що міститься в EN62841; ця характеристика може використовуватися для порівняння одного інструмента з іншим, а також для попередньої оцінки впливу вібрації під час застосування інструмента для вказаних цілей - у разі використання інструмента в інших цілях або з іншими/несправними допоміжними пристосуваннями рівень впливу вібрації може значно підвищуватися - у періоди, коли інструмент вимкнений або функціонує без фактичного виконання роботи, рівень впливу вібрації може значно знижуватися ! захищайте себе від впливу вібрації, підтримуючи інструмент і його допоміжні пристосування в справному стані, підтримуючи руки в теплі, а також правильно огранізовуючи свій робочий процес
