РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 3225 CA SKIL

ПОДЛИННИК РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ

ОРИГИНАЛНО РЪКОВОДСТВО ЗА ЕКСПЛОАТАЦИЯ

ИЗВОРНО УПАТСТВО ЗА РАБОТА

• Instalowanie i usuwanie bitów t63 - необходимо хранить в сухом месте - необходимо хранить вдали от источников повышенных температур и воздействия солнечных

- при хранении необходимо избегать резкого перепада температур - хранение без упаковки не допускается - подробные требования к условиям хранения смотрите в ГОСТ 15150 (Условие 1) Транспортировка - категорически не допускается падение и любые механические воздействия на упаковку при транспортировке - при разгрузке/погрузке не допускается использование любого вида техники, работающей по принципу зажима упаковки - подробные требования к условиям транспортировки смотрите в ГОСТ 15150 (Условие 5)

В случае возникновения перебоя в работе электроинструмента вследствие полного или частичного прекращения энергоснабжения или повреждения цепи управления энергоснабжением установите выключатель в положение Выкл., убедившись, что он не заблокирован (при его наличии) и отключите сетевую вилку от розетки или отсоедините съёмный аккумулятор (этим предотвращается неконтролируемый повторный запуск)

• Этот инструмент предназначен для закручивания и откручивания шурупов, винтов и болтов.

• Этот инструмент не предназначен для профессионального использования.

• Если какой-либо компонент отсутствует или поврежден, свяжитесь с поставщиком.

• Перед использованием устройства внимательно ознакомьтесь с данной инструкцией и сохраните ее для последующего использования. 3

• Обратите особое внимание на инструкции по технике безопасности и предупреждения — их несоблюдение может привести к серьезным

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 1 Максимальный крутящий момент для тяжелых условий закручивания согласно ISO 5393: 250 Nm СТРАНА ИЗГОТОВЛЕНИЯ Сделано в Китае КОМПОНЕНТЫ УСТРОЙСТВА 2 A Селектор направления вращения (вперед/ центральная блокировка/реверс) B Вентиляционные отверстия C Светодиодная подсветка D Стопорная муфта (зажимной патрон) E Переключатель для включения/ выключения и регулировки скорости ! aby nie dopuścić do zwarcia, przed utylizacją należy zabezpieczyć wyprowadzenia akumulatora grubą taśmą

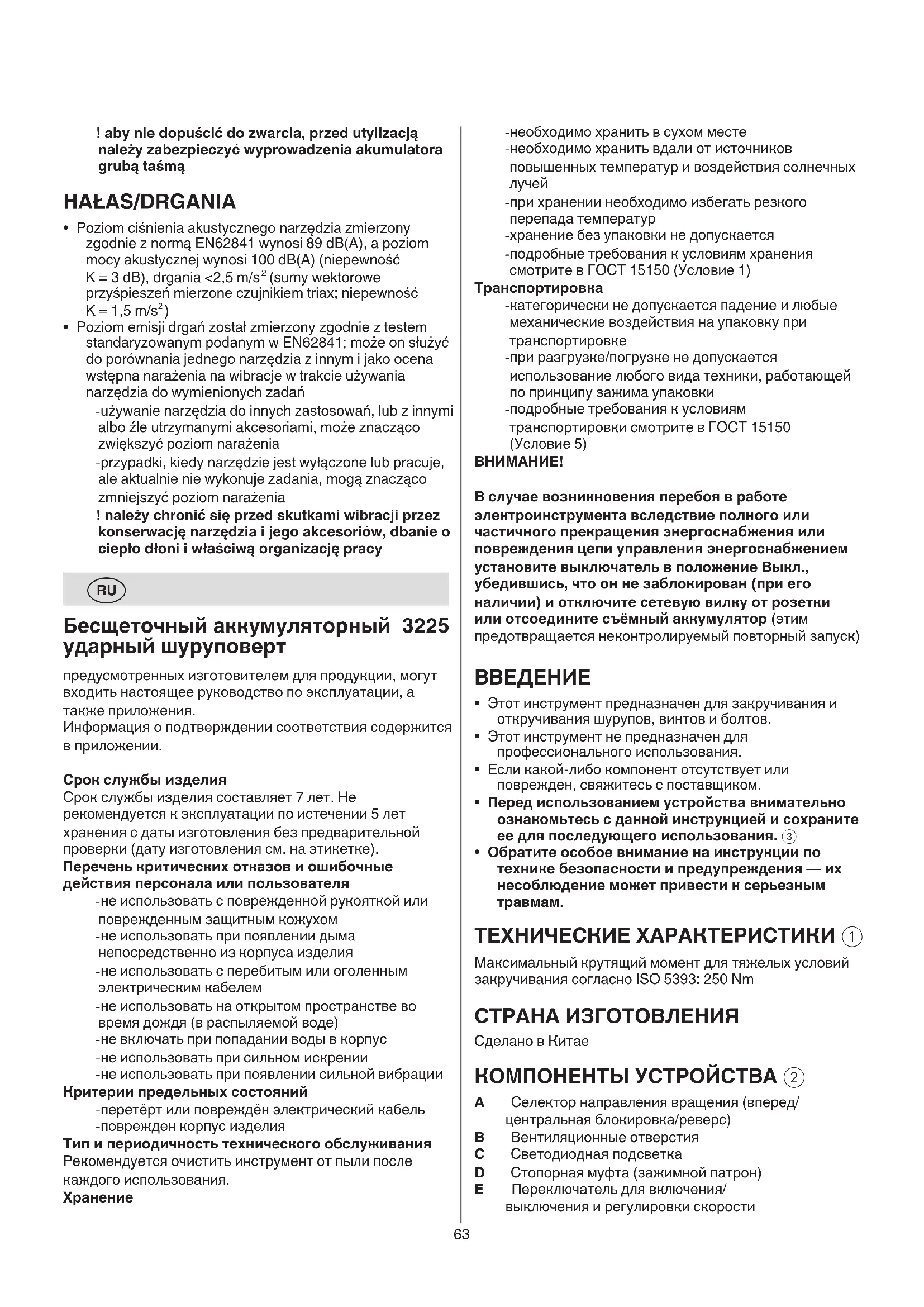

Бесщеточный аккумуляторный ударный шуруповерт

предусмотренных изготовителем для продукции, могут входить настоящее руководство по эксплуатации, а также приложения. Информация о подтверждении соответствия содержится в приложении. Срок службы изделия Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки (дату изготовления см. на этикетке). Перечень критических отказов и ошибочные действия персонала или пользователя - не использовать с поврежденной рукояткой или поврежденным защитным кожухом - не использовать при появлении дыма непосредственно из корпуса изделия - не использовать с перебитым или оголенным электрическим кабелем - не использовать на открытом пространстве во время дождя (в распыляемой воде) - не включать при попадании воды в корпус - не использовать при сильном искрении - не использовать при появлении сильной вибрации Критерии предельных состояний - перетёрт или повреждён электрический кабель - поврежден корпус изделия Тип и периодичность технического обслуживания Рекомендуется очистить инструмент от пыли после каждого использования. Хранение64 e) Для работы с электроинструментом вне помещения используйте предназначенный для этого удлинительный кабель. Использование кабеля, подходящего для использования вне помещения, снижает риск поражения электрическим

f) Если использование электроинструмента в сыром помещении неизбежно, подключайте его через устройство защитного отключения (УЗО). Использование УЗО снижает риск поражения электрическим током.

3) ЛИЧНАЯ БЕЗОПАСНОСТЬ

a) При использовании электроинструмента будьте бдительны, следите за своими действиями и следуйте здравому смыслу. Не пользуйтесь электроинструментом, если вы устали или находитесь под воздействием наркотиков, алкоголя или медикаментов. Даже кратковременная невнимательность при работе с электроинструментом может привести к тяжелым

b) Используйте средства индивидуальной защиты. Всегда используйте защитные средства для глаз. Использование защитного оборудования, такого как противопылевая маска, нескользкая предохранительная обувь, жесткая каска или устройства защиты органов слуха в соответствующих условиях уменьшает риск травмирования. c) Не допускайте непредвиденных запусков. Перед подключением инструмента к сети питания (или аккумулятору) и перед его переноской убедитесь, что выключатель находится в выключенном положении. Не держите палец на выключателе при переноске электроинструментов и не включайте вилку в розетку, если электроинструмент включен. Это может привести к несчастному случаю. d) Перед включением электроинструмента снимите с него регулировочные инструменты и гаечные ключи. Регулировочный инструмент или гаечный ключ, оставленный на вращающейся части электроинструмента, может стать причиной травмы. e) Не тянитесь. Всегда сохраняйте устойчивое положение и равновесие. Это позволит лучше контролировать электроинструмент в непредвиденных ситуациях. f) Одевайтесь надлежащим образом. Не надевайте свободную одежду и украшения. Держите волосы и одежду подальше от движущихся частей. Свободная одежда, украшения и длинные волосы могут попасть в движущиеся части. g) При наличии устройств для отвода и сбора пыли убедитесь, что они подключены и правильно работают. Использование пылеулавливающих устройств снижает вред, причиняемый пылью. h) Не допускайте небрежности, которая может возникнуть из-за частого использования инструмента и повлечь за собой самоуверенность и игнорирование правил безопасности. Неосторожное действие может причинить серьезную травму за доли секунды.

4) ИСПОЛЬЗОВАНИЕ И ОБСЛУЖИВАНИЕ

ЭЛЕКТРОИНСТРУМЕНТА F Кнопка светодиодной подсветки G Кнопка выбора режима H Кнопка индикатора уровня заряда аккумулятора

J Отсек для хранения бит K Место крепления наручного ремня L Зажим для крепления к ремню БЕЗОПАСНОСТЬ ОБЩИЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ЭЛЕКТРОИНСТРУМЕНТАМИ - ПРЕДУПРЕЖДЕНИЕ. Прочитайте все правила безопасности, инструкции, иллюстрации и спецификации, прилагаемые к этому электроинструменту. Невыполнение изложенных ниже инструкций может привести к поражению электрическим током, пожару и (или) тяжелым травмам. Сохраните все предупреждения и инструкции для использования в будущем. Термин «электроинструмент» в предупреждениях означает электрический инструмент с питанием от сети (с кабелем) или электрический инструмент с питанием от аккумулятора (без кабеля).

1) БЕЗОПАСНОСТЬ РАБОЧЕГО МЕСТА

a) Обеспечьте чистоту и освещенность рабочего места. Загроможденные и плохо освещенные места служат причиной несчастных случаев. b) Не используйте электроинструменты во взрывоопасных местах, например вблизи горючих жидкостей, газов или пыли. Электроинструменты генерируют искры, которые могут воспламенить пыль или испарения. c) Не позволяйте детям и посторонним находиться вблизи работающего электроинструмента. Отвлекающие факторы могут привести к потере

2) ЭЛЕКТРОТЕХНИЧЕСКАЯ БЕЗОПАСНОСТЬ

a) Вилка электроинструмента должна соответствовать розетке. Никогда не переделывайте вилку. Не используйте никакие переходники для вилок электроинструментов с заземлением. Использование оригинальных вилок и соответствующих им розеток уменьшает риск поражения электрическим током. b) Избегайте прикосновений к заземленным объектам, таким как трубы, радиаторы, плиты и холодильники. Риск поражения электрическим током выше, когда тело заземлено. c) Не подвергайте электроинструменты воздействию дождя или влаги. При попадании воды в электроинструмент увеличивается риск поражения электрическим током. d) Обращайтесь с кабелем аккуратно. Никогда не переносите, не тяните и не выключайте электроинструмент за кабель. Держите кабель подальше от источников тепла, масла, острых предметов или движущихся частей. Поврежденные или запутанные кабели повышают риск поражения электрическим током.65 винтов и др. — они могут соединить контакты. Короткое замыкание контактов аккумуляторной батареи может стать причиной ожогов или пожара. d) При неблагоприятных обстоятельствах из аккумулятора может потечь электролит. Избегайте контакта с ним. При случайном контакте промойте водой. Если жидкость попала в глаза, обратитесь к врачу. Жидкость из аккумуляторной батареи может вызвать раздражение и ожоги. e) Не используйте аккумулятор и инструмент, если они повреждены или подвергались модификациям. Поведение поврежденных или модифицированных аккумуляторов может быть непредсказуемым, что приведет к возгоранию, взрыву и риску получения травм. f) Не подвергайте аккумуляторную батарею и инструмент воздействию огня и высокой температуры. Воздействие огня или температуры выше 130 °C может привести к взрыву. g) Следуйте всем инструкциям по зарядке и не заряжайте аккумулятор и инструмент при температуре, выходящей за пределы указанного диапазона. Если зарядка выполняется неправильно или в условиях неподходящей температуры, это может привести к повреждению аккумулятора и возгоранию.

a) Ремонт электроинструмента должен выполняться квалифицированным специалистом с использованием только идентичных запасных частей. Это обеспечит безопасную работу электроинструмента. b) Никогда не выполняйте обслуживание поврежденного аккумулятора. Обслуживание аккумуляторов должно выполняться только производителем или в авторизованном сервисном

• Если при пользовании инструментом крепеж может задеть скрытую проводку, инструмент следует держать за изолированные поверхности (контакт крепежа с находящейся под напряжением проводкой может привести к подаче напряжения на металлические части инструмента и поражению оператора электрическим током). ОБЩИЕ ПОЛОЖЕНИЯ

• Пыль от материалов, таких как краска с содержанием свинца, некоторые породы дерева, минералы и металлы, может быть вредна. Контакт с такой пылью или ее вдыхание может вызвать аллергические реакции и (или) болезнь органов дыхания у оператора или находящихся рядом лиц. Необходимо надевать респиратор и по возможности использовать пылеулавливающее устройство.

• Некоторые виды пыли классифицируются как канцерогенные (например, дубовая и буковая пыль), особенно в сочетании с добавками для кондиционирования древесины. Надевайте респиратор и по возможности используйте a) Не прикладывайте к электроинструменту чрезмерных усилий. Используйте подходящий для ваших задач электроинструмент. Правильно выбранный электроинструмент более эффективен и безопасен при номинальной нагрузке. b) Не используйте электроинструмент, если его выключатель неисправен. Электроинструменты с неисправным выключателем опасны и подлежат

c) Перед регулировкой, сменой аксессуаров или хранением отключите электроинструмент от сети питания и (или) извлеките аккумулятор, если это возможно. Такие меры предосторожности снижают риск случайного запуска электроинструмента. d) Храните неиспользуемые электроинструменты в местах, недоступных для детей, и не доверяйте электроинструмент лицам, не знакомым с ним и с этими инструкциями. Электроинструменты опасны в руках неподготовленных пользователей. e) Выполняйте техническое обслуживание электроинструментов и принадлежностей. Проверьте выравнивание и сцепление подвижных деталей, наличие поломок и прочие условия, которые могут повлиять на работу электроинструмента. Если электроинструмент поврежден, перед использованием его необходимо отремонтировать. Недостаточный уход за электроинструментом является причиной многих несчастных случаев. f) Храните режущие инструменты в чистоте и заточенном состоянии. Правильно обслуживаемые и хорошо заточенные режущие инструменты меньше заклинивают и лучше контролируются. g) Используйте электроинструмент, аксессуары, насадки и т. п. в соответствии с этими инструкциями, учитывая условия и специфику выполняемой работы. Использование электроинструмента для выполнения непредусмотренных операций может привести к опасным ситуациям. h) Следите за тем, чтобы рукоятки и поверхности захвата были сухими и чистыми и на них не было масла или смазочного материала. Скользкие рукоятки и поверхности захвата не позволяют безопасно использовать инструмент и контролировать его в непредвиденных ситуациях.

5) ЭКСПЛУАТАЦИЯ И ОБСЛУЖИВАНИЕ

ИНСТРУМЕНТА С ПИТАНИЕМ ОТ АККУМУЛЯТОРА a) Заряжайте аккумуляторы только с помощью зарядного устройства, указанного изготовителем. Зарядное устройство, предназначенное для одного типа аккумуляторных батарей, может стать причиной пожара при использовании с другим типом батарей. b) Используйте электроинструмент только со специально предназначенными для него аккумуляторами. Использование любого другого вида аккумуляторных батарей может стать причиной несчастных случаев или пожара. c) Когда аккумулятор не используется, храните его отдельно от металлических предметов — канцелярских скрепок, монет, ключей, гвоздей,66

Не выбрасывайте электроинструменты и аккумуляторы вместе с бытовыми отходами. ИСПОЛЬЗОВАНИЕ

• Зарядка аккумулятора ! Ознакомьтесь с предупреждениями и инструкциями по технике безопасности, прилагаемыми к зарядному устройству.

• Извлечение и установка аккумулятора 2

• Индикатор уровня заряда 7 - Нажмите кнопку индикатора уровня заряда аккумулятора H, чтобы увидеть текущий уровень заряда 7a ! Если после нажатия кнопки H7b начинает мигать самый низкий уровень заряда, аккумулятор разряжен. ! Если после нажатия кнопки H7c начинают мигать 2 уровня индикатора заряда, температура аккумулятора выходит за пределы допустимого диапазона рабочих температур.

• Защита аккумулятора Инструмент внезапно выключается или не включается, когда: - нагрузка слишком высока --> уменьшите нагрузку и выполните перезапуск; - температура аккумулятора вышла за пределы допустимого диапазона рабочих температур от –20 до +50 °C --> при нажатии кнопки H7c начинают мигать 2 уровня индикатора уровня заряда. Дождитесь, пока температура аккумулятора вернется в допустимый диапазон рабочих температур; - аккумулятор почти разряжен (для защиты от глубокого разряда) --> низкий уровень заряда или мигающий низкий уровень заряда аккумулятора 7b отображается индикатором при нажатии кнопки H. Зарядите аккумулятор. ! В случае автоматического выключения инструмента не пытайтесь включить его снова, поскольку при этом может быть поврежден аккумулятор.

• Установка зажима для крепления к ремню 8 - Прикрепите зажим для крепления к ремню L к инструменту с помощью прилагаемого винта.

• Изменение направления вращения 9 - При неправильной установке в левое или правое положение переключатель E2 не может быть активирован. ! Изменяйте направление вращения только когда инструмент полностью остановлен.

• Переключатель предназначен для включения/ выключения q и регулировки скорости w - Скорость плавно регулируется от нуля до максимума путем уменьшения или увеличения давления на переключатель E2

• Светодиодная подсветка e - Светодиодная подсветка включается при нажатии на переключатель E или нажатии кнопки светодиодной подсветки F или кнопки режима G. - Нажмите кнопку светодиодной подсветки F, чтобы выбрать желаемую яркость. Низкая яркость — выключается примерно через 10 пылеулавливающие устройства.

• При работе с различными материалами следуйте национальным нормативным требованиям в отношении пыли.

• Не обрабатывайте материалы, содержащие асбест. Асбест считается канцерогенным веществом.

• Перед настройкой инструмента или заменой принадлежностей, а также при переноске и хранении инструмента убедитесь, что переключатель направления вращения A2 находится в центральном положении (заблокирован). ПРИНАДЛЕЖНОСТИ

• Компания SKIL может гарантировать безупречную работу инструмента только при использовании оригинальных принадлежностей.

• Используйте только такие принадлежности, допустимая скорость вращения которых по крайней мере равна самой высокой скорости работы устройства без нагрузки. ПЕРЕД ИСПОЛЬЗОВАНИЕМ

• Остерегайтесь винтов, гвоздей и прочих предметов в заготовке, уберите их перед началом работы.

• Закрепите заготовку (надежнее зафиксировать заготовку в зажимном устройстве или в тисках, чем удерживать ее рукой).

• Для обнаружения скрытых коммуникаций используйте соответствующие детекторы или обратитесь за помощью в местное коммунальное предприятие. Контакт с электропроводкой может привести к пожару или поражению электрическим током, повреждение газопровода может привести к взрыву, а повреждение водопровода может повлечь повреждение имущества или поражение электрическим током. АККУМУЛЯТОРЫ

• Аккумулятор поставляется частично заряженным. Чтобы обеспечить полную емкость аккумулятора, перед первым использованием инструмента полностью зарядите аккумулятор с помощью зарядного устройства.

• Используйте с этим инструментом только указанные далее аккумуляторы и зарядные устройства. - Аккумулятор SKIL: BR1*31**** - Зарядное устройство SKIL: CR1*31****

• Не используйте поврежденный аккумулятор, его необходимо немедленно заменить.

• Не разбирайте аккумулятор.

• Не оставляйте инструмент и аккумулятор под

• Допустимая температура окружающей среды (инструмент/зарядное устройство/аккумулятор):

• при зарядке 4...40 °C - при эксплуатации –20...+50 °C - при хранении –20...+50 °C ПОЯСНЕНИЯ К ОБОЗНАЧЕНИЯМ НА ИНСТРУМЕНТЕ И АККУМУЛЯТОРЕ

3) Перед использованием ознакомьтесь с

При попадании в огонь аккумулятор может взорваться. Ни в коем случае не сжигайте аккумуляторы.

Храните инструмент, зарядное устройство и аккумулятор при температуре не выше 50 °C67

• Для обеспечении оптимального режима работы инструмента нажимайте на винт с постоянным усилием при заворачивании и, особенно, при отворачивании

• При заворачивании в твердое дерево предварительно просверлите отверстие для винта

• Дополнительную информацию см. на сайте www.skil.com. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И

• Этот инструмент не предназначен для профессионального использования.

• Всегда содержите инструмент в чистоте, особенно вентиляционные отверстия B2. ! Перед очисткой извлеките из инструмента аккумулятор.

• Если несмотря на тщательность изготовления и испытаний инструмент выйдет из строя, его ремонт должен осуществляться в центре послепродажного обслуживания электроинструментов SKIL. - Отправьте инструмент в разобранном виде вместе с документом, подтверждающим покупку, вашему дилеру или в ближайший сервисный центр SKIL. Адреса и сервисная схема инструмента приведены на сайте www.skil.com.

• Имейте ввиду, что на повреждения, вызванные перегрузкой или неправильным обращением с инструментом, гарантия не распространяется. Условия гарантии SKIL см. на сайте www.skil.com или уточните у дилера. ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

• Не выбрасывайте электроинструменты, аккумуляторы, принадлежности и упаковку вместе с бытовыми отходами (только для стран

- В соответствии с Европейской директивой 2012/19/ EC об отходах электрического и электронного оборудования и ее выполнением в соответствии с национальным законодательством электрические инструменты, отслужившие свой срок, должны собираться отдельно и доставляться на перерабатывающее предприятие, не наносящее ущерба окружающей среде.

напомнит об этом, когда возникнет необходимость в утилизации. ! Перед утилизацией аккумулятора защитите его клеммы плотной изоляционной лентой для предотвращения короткого замыкания. УРОВЕНЬ ШУМА И ВИБРАЦИИ

• Согласно измерениям в соответствии со стандартом EN62841 уровень звукового давления данного инструмента составляет 89 дБ (A), уровень звуковой мощности 100 дБ (A) (погрешность K=3 дБ), а вибрация <2,5 м/с

(суммарная трехкомпонентная вибрация; погрешность K=1,5 м/с

• Уровень вибрации был измерен в соответствии со стандартизированным испытанием, содержащимся в EN 62841, и может использоваться для сравнения одного инструмента с другим, а также для предварительной оценки воздействия вибрации при секунд после отпускания переключателя включения/ выключения. Высокая яркость — выключается примерно через 600 секунд после отпускания переключателя включения/выключения. ! Если светодиодная подсветка начинает быстро мигать, активируется защита аккумулятора (см.

• Выбор режима r - Нажмите кнопку режима G, чтобы выбрать нужный

Режим низкой скорости (индикатор 1 светится зеленым) ra - Затяжка с меньшим моментом и на низкой

- Для небольших шурупов. Режим средней скорости (индикаторы 1 и 2 светятся зеленым) rb - Затяжка со средним моментом и скоростью. - Для средних шурупов. Режим высокой скорости (индикаторы 1, 2 и 3 светятся зеленым) rс - Затяжка с большим усилием и на высокой

- Для больших шурупов и болтов. Режим управления (индикатор CM светится зеленым) rd - Вращение начинается на малой скорости, чтобы наживить шуруп. - Скорость автоматически увеличивается после наживления шурупа. - Для длинных шурупов, особенно PHILLIPS/ POZIDRIVE. ! В режиме управления доступно только правое вращение. Вращение в обратном направлении используется на средней скорости. ! Режим можно изменить только при светящихся зеленых светодиодах и полной остановке инструмента.

• Установка и извлечение бит t - Чтобы установить биту, вставьте ее непосредственно в патрон до упора ta. - Чтобы извлечь биту, потяните стопорную муфту D вперед tb. ! Используйте только биты с шариковым фиксатором. Другие биты можно использовать с универсальным держателем бит с шариковым фиксатором. ! Не используйте биты с поврежденным хвостовиком.

• Удерживание и направление инструмента y ! Во время работы всегда держите инструмент за места правильного хвата, обозначенные серым цветом. - Не закрывайте вентиляционные отверстия B2. - Не прилагайте слишком больших усилий к инструменту, работайте спокойно. СОВЕТЫ ПО ИСПОЛЬЗОВАНИЮ

• Используйте только надлежащие биты

- При использовании инструмента в других целях или с другими либо неисправными принадлежностями уровень вибрации может значительно повышаться. - Когда инструмент отключен или работает вхолостую, уровень вибрации может значительно

! Чтобы защититься от воздействия вибрации, поддерживайте инструмент и его принадлежности в исправном состоянии, держите руки в тепле, а также правильно организовывайте рабочий процесс.
