HASZNÁLATI ÚTMUTATÓ 3225 CA SKIL

a) A munkaterület legyen tiszta és jól megvilágított. A munkaterületen uralkodó rendetlenségnek vagy a rossz megvilágításnak baleset lehet a következménye. b) Ne használjon elektromos szerszámokat robbanásveszélynek kitett környezetben, például olyan helyen, ahol éghető folyadékok, gázok vagy porok találhatók. Az elektromos szerszámok szikrákat képeznek, amelyek meggyújthatják a porokat vagy gázokat. c) Tartsa távol a gyermekeket és az illetéktelen személyeket, amikor elektromos szerszámmal dolgozik. Ha megzavarják, elveszítheti uralmát a készülék felett.

2) ELEKTROMOS BIZTONSÁG

a) Az elektromos szerszám hálózati csatlakozódugójának illeszkednie kell az elektromos aljzathoz. Soha és semmiképpen se módosítsa a csatlakozódugót. Ne használjon adapteres csatlakozódugókat a földelt elektromos szerszámokhoz. Az eredeti csatlakozódugó és megfelelő hálózati aljzat alkalmazásával megelőzi az áramütés veszélyét. b) Ne érjen földelt felületekhez, ilyenek pl. a csövek, fűtőtestek, tűzhelyek vagy hűtőszekrények. Az áramütés kockázata nagyobb, ha a teste le van földelve. c) Ne tegye ki az elektromos szerszámot esőnek vagy nedves környezetnek. Az elektromos szerszámba bekerülő víz megnöveli az áramütés kockázatát. d) Ne használja a kábelt helytelen módon. Soha ne használja a kábelt az elektromos szerszám hordozására, húzására vagy lecsatlakoztatására. Tartsa távol a vezetéket hőtől, olajtól, éles szegélyektől és mozgó alkatrészektől. A sérült vagy összegabalyodott hálózati kábelek megnövelik az áramütés veszélyét. e) Az elektromos szerszám szabadtéri üzemeltetéséhez használjon szabadtéren használható hosszabbító kábelt. A szabadtéren használható kábel alkalmazása csökkenti az áramütés kockázatát. f) Ha elkerülhetetlen az elektromos szerszám használata nedves helyen, használjon földzárlat- megszakítóval (FI-relé) ellátott tápellátást. A FI-relé használata csökkenti az áramütés veszélyét.

3) SZEMÉLYI BIZTONSÁG

a) Legyen gyelmes, ügyeljen arra, amit csinál, és józan ésszel fogjon a munkához, ha elektromos szerszámot használ. Ne használja az elektromos szerszámot, ha fáradtnak érzi magát, vagy ha kábítószer, alkohol vagy gyógyszerek hatása alatt áll. Az elektromos szerszám üzemeltetése közben egy pillanatnyi gyelmetlenség is súlyos személyi sérülést okozhat. b) Használjon egyéni védőfelszerelést. Mindig viseljen védőszemüveget. A védőfelszerelések, mint például porvédő maszk, csúszásmentes lábbeli, sisak és hallásvédő rendeltetésszerű használata révén csökkenti a személyi sérülések veszélyét. c) Akadályozza meg a véletlen indítást. Ügyeljen arra, hogy a kapcsoló kikapcsolt állásban legyen, mielőtt az áramforráshoz és/vagy az akkumulátoregységhez csatlakoztatja, felveszi vagy viszi a szerszámot. non in uso, può ridurre signicativamente il livello di esposizione. ! Per proteggersi dagli eetti delle vibrazioni, mantenere l’utensile e gli accessori in buono stato, tenere le mani calde e pianicare il lavoro.

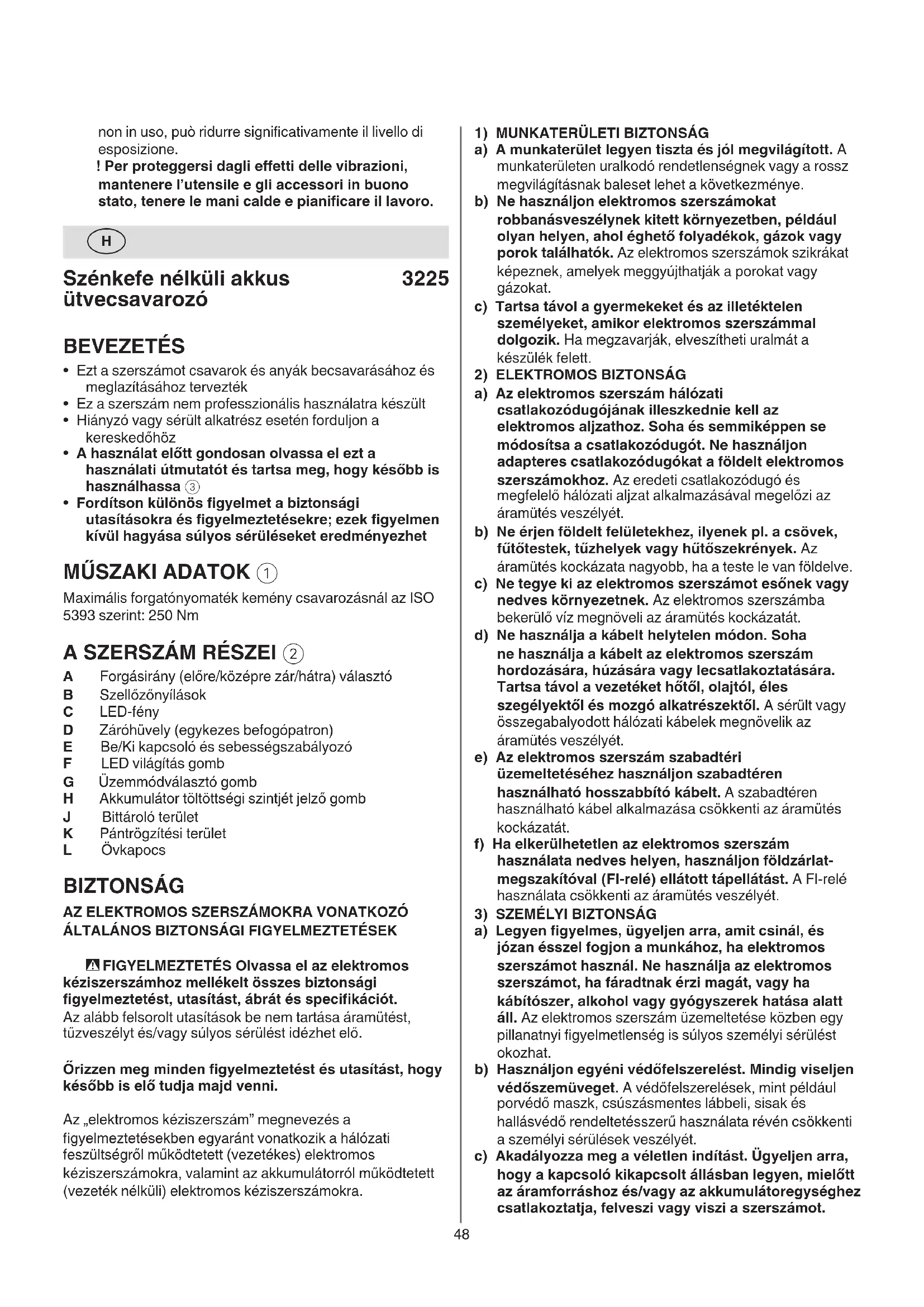

Szénkefe nélküli akkus ütvecsavarozó

• Ezt a szerszámot csavarok és anyák becsavarásához és meglazításához tervezték

• Ez a szerszám nem professzionális használatra készült

• Hiányzó vagy sérült alkatrész esetén forduljon a kereskedőhöz

• A használat előtt gondosan olvassa el ezt a használati útmutatót és tartsa meg, hogy később is használhassa 3

• Fordítson különös gyelmet a biztonsági utasításokra és gyelmeztetésekre; ezek gyelmen kívül hagyása súlyos sérüléseket eredményezhet

Maximális forgatónyomaték kemény csavarozásnál az ISO 5393 szerint: 250 Nm

A Forgásirány (előre/középre zár/hátra) választó B Szellőzőnyílások C LED-fény D Záróhüvely (egykezes befogópatron) E Be/Ki kapcsoló és sebességszabályozó F LED világítás gomb G Üzemmódválasztó gomb H Akkumulátor töltöttségi szintjét jelző gomb

J Bittároló terület K Pántrögzítési terület L Övkapocs BIZTONSÁG

- FIGYELMEZTETÉS Olvassa el az elektromos kéziszerszámhoz mellékelt összes biztonsági gyelmeztetést, utasítást, ábrát és specikációt. Az alább felsorolt utasítások be nem tartása áramütést, tűzveszélyt és/vagy súlyos sérülést idézhet elő. Őrizzen meg minden gyelmeztetést és utasítást, hogy később is elő tudja majd venni. Az „elektromos kéziszerszám” megnevezés a gyelmeztetésekben egyaránt vonatkozik a hálózati feszültségről működtetett (vezetékes) elektromos kéziszerszámokra, valamint az akkumulátorról működtetett (vezeték nélküli) elektromos kéziszerszámokra.49 tiszták. A megfelelően karbantartott és kiélezett vágóélekkel rendelkező vágószerszámok kevésbé hajlamosak az elgörbülésre, valamint könnyebben kezelhetők. g) Az elektromos kéziszerszámot, tartozékot, vágófeltéteket, stb. mindig ezen biztonsági utasításoknak megfelelően használja, mindig vegye gyelembe a munkakörülményeket, és legyen tekintettel a megmunkálandó munkadarabra. Az elektromos kéziszerszám előírt rendeltetési céltól eltérő használata veszélyes helyzetet eredményezhet. h) Tartsa szárazon, tisztán, olajtól és zsírtól mentesen a fogantyúkat és a tartófelületeket. A csúszós fogantyúk és tartófelületek miatt a szerszám kezelése és vezérlése váratlan helyzetekben nem biztonságos.

5) AZ AKKUMULÁTORRAL MŰKÖDŐ SZERSZÁM

ÜZEMELTETÉSE ÉS GONDOZÁSA

a) Csak a gyártó által meghatározott töltőt használja. Az olyan töltő, amely egy típusú akkumulátoregységhez alkalmas, tűzveszélyt okozhat, ha más típusú akkumulátoregységhez használja. b) Az elektromos szerszámokat csak speciálisan meghatározott akkumulátoregységekkel használja. Bármely más akkumulátoregység használata sérülés- vagy tűzveszélyt okozhat. c) Amikor nem használja az akkumulátoregységet, tartsa távol más fémtárgyaktól, például gemkapcsoktól, érméktől, kulcsoktól, szögektől, csavaroktól vagy más kis fémtárgyaktól, amelyek kapcsolatba léphetnek vele. Az akkumulátorok kapcsainak rövidzárlata égési sérülést vagy tüzet okozhat. d) Nem megfelelő körülmények között folyadék szivároghat az akkumulátorból; ne érjen ehhez. Amennyiben véletlenül hozzáérne, mossa le vízzel. Ha ez a folyadék szembe kerül, forduljon orvoshoz is. Az akkumulátorból kiszivárgó folyadék irritációt vagy égési sérülést okozhat. e) Ne használjon sérült vagy módosított akkumulátoregységet vagy szerszámot. A sérült vagy módosított akkumulátorok előre nem látható módon viselkedhetnek, aminek eredménye tűz, robbanás vagy sérülésveszély lehet. f) Ne tegye ki az akkumulátoregységet tűznek vagy túl magas hőmérsékletnek. Ha tűznek, vagy 130°C feletti hőmérsékletnek teszi ki, akkor felrobbanhat. g) Tartsa be a töltési utasításokat, és ne töltse az akkumulátoregységet vagy a szerszámot az utasításokban meghatározott hőmérséklet- tartományon kívül. A nem megfelelő vagy a meghatározott hőmérséklet-tartományon kívüli töltés károsíthatja az akkumulátort, és növeli a tűzveszélyt.

a) Az elektromos kéziszerszám szervizelését szakképzett szerelő végezze, csak az eredetivel megegyező cserealkatrészek felhasználásával. Ezzel biztosítja az elektromos szerszám biztonságának fenntartását. b) Soha ne szervizeljen sérült akkumulátoregységet. Az akkumulátoregységet csak a gyártó vagy felhatalmazott szerviz szolgáltató szervizelheti.

BIZTONSÁGI ELŐÍRÁSOK AKKUS

Balesetekre vezethet, ha a hálózatra csatlakoztatott szerszámot úgy viszi, hogy közben az ujja a bekapcsoló gombon van, vagy ha a hálózati csatlakozódugót olyankor dugja be az aljzatba, amikor a szerszám be van kapcsolva. d) Vegye ki a csavarkulcsot és a beállító szerszámot, mielőtt az elektromos kéziszerszámot bekapcsolná. Az elektromos szerszám mozgó alkatrészén felejtett csavarkulcs vagy eszköz személyi sérülést okozhat. e) Ne hajoljon a szerszám fölé. Vegyen fel stabil testhelyzetet, és mindig tartsa meg az egyensúlyát. Ezáltal jobban tudja irányítani az elektromos szerszámot a legváratlanabb helyzetben is. f) Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. A haj és a ruházat ne érjen a mozgó részekhez. A laza ruházatot, az ékszert vagy a hosszú hajat becsíphetik a mozgó alkatrészek. g) Ha az elektromos szerszámot porelszívó vagy porfelfogó eszközzel szerelik fel, akkor győződjön meg arról, hogy ezek előírásszerűen vannak-e csatlakoztatva, és használja őket a rendeltetésüknek megfelelően. Porgyűjtő használata csökkentheti a porral járó veszélyeket. h) Ne hagyja, hogy a rendszeres használat során megszerzett tapasztalat miatt túl magabiztossá váljon, és emiatt gyelmen kívül hagyja a biztonsági irányelveket. Egy óvatlan cselekedet a másodperc töredéke alatt súlyos sérülést okozhat.

4) AZ ELEKTROMOS SZERSZÁM ÜZEMELTETÉSE ÉS

GONDOZÁSA a) Ne terhelje túl az elektromos szerszámot. A munkájához használja az arra alkalmas elektromos kéziszerszámot. A megfelelő elektromos szerszámmal jobban és biztonságosabban dolgozhat a megadott teljesítményhatárokon belül. b) Ne használja az elektromos szerszámot, ha nem lehet a bekapcsoló gomb segítségével be- vagy kikapcsolni. Az olyan elektromos szerszám, amely nem irányítható a kapcsolóval, veszélyes és javításra szorul. c) Húzza ki a hálózati csatlakozó dugót az aljzatból és/ vagy vegye ki az akkumulátoregységet (ha kivehető) az elektromos szerszámból, mielőtt beállításokat végezne, tartozékot cserélne vagy az elektromos szerszámot elrakná. Az ilyen megelőző biztonsági óvintézkedések csökkentik az elektromos szerszám véletlen beindításának kockázatát. d) A használaton kívüli elektromos szerszámokat gyermekektől távol tárolja, és ne engedje meg, hogy olyan személyek használják az elektromos szerszámot, akik nem ismerik azt, vagy nincsenek tisztában ezekkel a biztonsági utasításokkal. Az elektromos szerszámok veszélyt jelentenek a gyakorlatlan felhasználó kezében. e) Gondosan tartsa karban az elektromos szerszámot és tartozékait. Ellenőrizze a mozgó részek beállítását és rögzítését, vizsgáljon meg minden részt, nem sérült-e, és ellenőrizze, nem állnak-e fenn olyan körülmények, amelyek befolyásolhatják az elektromos szerszám helyes működését. Használat előtt javíttassa meg a sérült elektromos szerszámot. A rosszul karbantartott elektromos szerszámok sok balesetet okoznak. f) A vágószerszámok legyenek mindig élesek és50

• A szerszámot/akkumulátort óvja az esőtől

• Megengedett környezeti hőmérséklet (szerszám/töltő készülék/akkumulátor):

• a töltés során 4...40 °C - a használat során –20...+50 °C - a tárolás során –20...+50 °C A KÉSZÜLÉKEN/AKKUMULÁTORON TALÁLHATÓ

Használat előtt olvassa el a használati utasítást

Ha az akkumulátorok tűzbe kerülnek, akkor felrobbanhatnak, ezért semmilyen okból ne égesse el az akkumulátorokat

Ne tárolja a szerszámot/töltőt/akkumulátort 50 °C feletti helyiségben

Ne dobja ki az elektromos szerszámokat és az akkumulátorokat a háztartási hulladékok közé KEZELÉS

• Az akkumulátor töltése ! olvassa el a töltővel kapott biztonsági gyelmeztetéseket és utasításokat

• Az akkumulátor kivétele/berakása 2

• Akkumulátor töltésszintjelző 7 - nyomja meg az akkumulátor töltöttségi szintjét jelző H gombot az aktuális akkumulátorszint 7a kijelzéséhez ! amikor a H7b gomb megnyomása után az akkumulátor kijelzőjének legalacsonyabb szintje villogni kezd, akkor az akkumulátor lemerült ! ha a H7c gomb megnyomása után az akkumulátor töltésszintjelző 2. szintje villogni kezd, az akkumulátor nincs a megengedett üzemi hőmérséklettartományon belül

• Az akkumulátor védelme A szerszám hirtelen kikapcsol vagy nem lehet visszakapcsolni, ha - túl nagy a terhelés --> távolítsa el a terhelést és kezdje újra - az akkumulátor hőmérséklete nem a -20 és +50 °C közötti megengedett üzemi hőmérséklettartományon belül van --> az akkumulátor töltésszintjének 2. szintje villogni kezd a H7c; gomb megnyomásakor; várjon, amíg az akkumulátor ismét a megengedett üzemi hőmérséklettartományba kerül - az akkumulátor majdnem üres (a mélykisülés elleni védelem érdekében) --> az alacsony akkumulátor töltésszint vagy villogó alacsony akkumulátor töltésszint 7b az akkumulátor töltésszintjelzőn látható a H gomb megnyomásakor; töltse fel az akkumulátort ! ha a készülék automatikusan kikapcsolt, ne próbálja nyomogatni a be-/kikapcsoló gombot, mert az akkumulátor károsodhat

• Az övcsipesz felcsatolása 8 - rögzítse az L övcsipeszt a behajtóhoz a mellékelt csavarral

• Forgásirány változtatás 9 - ha nincs megfelelően a bal/jobb pozícióba állítva, akkor az E2 kapcsolót nem lehet aktiválni ! a forgásirány kizárólag a gép teljes leállása után változtatható

• Kombinált kapcsoló a be/kiq kapcsoláshoz és a sebességszabályozáshoz w ÜTVECSAVAROZÓKHOZ

• Az elektromos kéziszerszámot csak a szigetelt fogantyúfelületeknél fogva tartsa, ha olyan munkát végez, amelynek során a csavar feszültség alatt álló, kívülről nem látható vezetékekhez érhet (ha a csavarok feszültség alatt álló vezetékhez érnek, az elektromos kéziszerszám fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezethetnek)

ÁLTALÁNOS TUDNIVALÓK

• Az olyan anyagokból származó por, mint például az ólmot tartalmazó festék, néhány fafajta, ásványi anyagok és fém, káros lehet (a por megérintése vagy belégzése allergiás reakciókat és/vagy légzőszervi betegségeket okozhat a kezelő, illetve a közelben állók esetében); viseljen pormaszkot, és amennyiben csatlakoztatható, dolgozzon porelszívó berendezéssel

• Bizonyos porfajták rákkeltő besorolással rendelkeznek (ilyen például a tölgy- és a bükkfa pora), különösen a fa kondicionálására szolgáló adalékokkal együtt; viseljen pormaszkot és amennyiben csatlakoztatható, dolgozzon porelszívó berendezéssel

• Kövesse a por kezelésével kapcsolatos helyi előírásokat azon termékkel kapcsolatosan, amellyel dolgozni kíván

• Ne munkáljon meg a berendezéssel azbesztet tartalmazó anyagokat (az azbesztnek rákkeltő hatású anyagnak minősül)

• Győződjön meg róla, hogy a A2 irányváltó-kapcsoló középső (rögzített) állásban van, mielőtt beállításokat végez vagy tartozékokat cserél, illetve amikor a gépet szállítja vagy tárolja TARTOZÉKOK

• A SKIL cég kizárólag eredeti alkatrészek és kiegészítők alkalmazása esetén tudja garantálni a gép problémamentes működését

• Csak olyan tartozékot használjon, amelyek legmagasabb megengedett fordulatszáma legalább akkora, mint a berendezés legmagasabb üresjárati fordulatszáma

• Ügyeljen arra, hogy a munkadarabban lévő csavar, szög vagy hasonló sérüléseket ne okozhasson; a munka megkezdése előtt eltávolítandó

• Rögzítse a munkadarabot (befogókészülékkel vagy satuval befogott munkadarabot sokkal biztonságosabban lehet rögzíteni mint a kézzel tartottat)

• A rejtett vezetékek felkutatásához használjon alkalmas fémkereső készüléket, vagy kérje ki a helyi energiaellátó vállalat tanácsát (ha egy elektromos vezetékeket a berendezéssel megérint, ez tűzhöz és áramütéshez vezethet; egy gázvezeték megrongálása robbanást eredményezhet; egy vízvezetékbe való behatolás anyagi károkhoz és áramütéshez vezethet) AKKUMULÁTOROK

• A tartozék akkumulátor részlegesen van feltöltve (az akkumulátor teljes kapacitásának biztosítása érdekében az elektromos szerszám első használata előtt töltse fel teljesen az akkumulátort az akkumulátortöltőben).

• Csak a következő akkumulátorokkal és töltőkkel használja a szerszámot - SKIL akkumulátor: BR1*31**** - SKIL töltő: CR1*31****

• Ne használja az akkumulátort, ha sérült; az akkumulátort haladéktalanul ki kell cserélni

• Ne szerelje szét az akkumulátort51 behajtása elött készitsen elöfuratot

• Az eszköz optimális használatához a csavarra állandó nyomást kell gyakorolni, különösen ha kicsavarjuk

• Ha keményfába csavarozunk, szükséges elöfuratot készíteni

• További információkért lásd a www.skil.com oldalt

KARBANTARTÁS / SZERVIZ

• Ez a szerszám nem professzionális használatra készült

• Mindig tartsa tisztán a szerszámot (különös tekintettel a szellőzőnyílásokra B2) ! Tisztítás előtt vegye ki az akkumulátort

• Ha a szerszám a gondos gyártási és ellenőrzési eljárás ellenére egyszer mégis meghibásodna, akkor a javítással csak SKIL elektromos kéziszerszám-műhely ügyfélszolgálatát szabad megbízni - megbontás nélküli állapotban küldje a szerszámot a vásárlást igazoló nyugtával együtt a márkakereskedő vagy a legközelebbi SKIL szervizállomás címére (a címlista és a gép szervizdiagramja a www.skil.com oldalon található)

• Vegye gyelembe, hogy a szerszám túlterheléséből vagy helytelen kezeléséből eredő károk nem tartoznak a garancia hatálya alá (a SKIL garanciális feltételeit elolvashatja a www.skil.com oldalon, vagy kérdezze meg kereskedőjét) KÖRNYEZET

• Az elektromos szerszámokat, akkumulátorokat, tartozékokat és csomagolást ne tegye a háztartási hulladékok közé (csak EU-országok számára) - az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EK európai irányelv és annak a nemzeti joggal összhangban történő végrehajtása értelmében az elhasználódott elektromos szerszámokat külön kell gyűjteni, és környezetbarát módon újra kell hasznosítani - erre emlékeztet a 6 jelzés, amennyiben felmerül az intézkedésre való igény ! ártalmatlanítás előtt erős szigetelőszalaggal védje az akkumulátor kapcsait a rövidzárlat elkerülése érdekében

• Az EN62841-es szabványnak megfelelően végzett mérés szerint a szerszám hangnyomásszintje 89 dB(A), a hangteljesítményszintje 100 dB(A) (bizonytalanság K = 3 dB), a rezgés pedig <2,5 m/mp

(háromtengelyű vektor összege; bizonytalanság K = 1,5 m/mp

• A rezgéskibocsátási szint mérése az EN62841 szabványosított vizsgálat szerint történt; ez az érték felhasználható egy szerszám és egy másik szerszám összehasonlítására, valamint a rezgésnek való kitettség előzetes értékelésére, amikor a szerszámot az említett alkalmazásokhoz használják - a szerszám különböző alkalmazásokhoz való használata, vagy más vagy rosszul karbantartott tartozékokkal történő használata jelentősen megnövelheti a kitettség szintjét - azok az idők, amikor a szerszám ki van kapcsolva, vagy működik ugyan, de valójában nem végez munkát, jelentős mértékben csökkenthetik a kitettség szintjét ! védekezzen a rezgés hatása ellen a szerszám - az E2-re gyakorolt nagyobb vagy kisebb nyomással a sebesség fokozatmentesen nulláról max. fordulatszámig szabályozható

• LED lámpa e - A LED-lámpa bekapcsol, ha aktiválja az E be-/ kikapcsolót, vagy megnyomja vagy az F LED-világítás gombot a G üzemmódválasztó gombot - Nyomja meg az F LED-világítás gombot a kívánt fényerő kiválasztásához: Alacsony fényerő – kikapcsol kb. 10 másodperccel a be-/kikapcsoló elengedése után Nagy fényerő – kikapcsol kb. 600 másodperccel a be-/ kikapcsoló elengedése után ! Ha a LED égő elkezd gyorsan villogni, az akkumulátorkímélés életbe lép (lásd fent)

• Módválasztás r - nyomja meg a G üzemmódválasztó gombot a kívánt üzemmód kiválasztásához: Alacsony sebességű üzemmód (az „1” fény zölden világít) ra - kevesebb nyomatékkal és alacsony sebesség mellett történő meghúzás - kis csavarokhoz Közepes sebességű üzemmód (az „1” és a „2” jelzőfény zölden világít) rb - közepes nyomatékkal és sebességgel húzza meg - közepes igénybevételű csavarokhoz Nagy sebességű üzemmód (az „1”, „2” és „3” jelzőfény zölden világít) 13c - nagy erővel és sebességgel történő meghúzás - nagy méretű csavarokhoz és ankercsavarokhoz Vezérlési mód (a „CM” fény zölden világít) rd - lassan kezdje el, a csavar fába történő beültetésének elősegítéséhez - automatikusan növeli a sebességet a csavar beültetésekor - hosszú csavarokhoz, különösen PHILLIPS/POZIDRIVE csavarokhoz ! a vezérlési mód csak előre forgatás esetén érhető el; hátrafelé forgatás esetén közepes sebesség mellett használják ! az üzemmódokat csak akkor lehet módosítani, ha a zöld LED(ek) aktívak, és amikor a szerszám teljesen leállt

• A bit berakása és kivétele t - a bit beszereléséhez helyezze be a bitet közvetlenül az ta tokmányba, ameddig csak lehet - a bit eltávolításához tolja előre a D záróhüvelyt tb ! csak golyósreteszes bitet használjon, más biteket univerzális golyósreteszes fejfogóval lehet használni ! soha ne használjon sérült befogóvégű szerszámhegyet

• A szerszám vezetése és tartása y ! munka közben mindvégig tartsa gépet a szürke színű markolati terület(ek)en - a szellőzőnyílásokat B2 mindig tartsa szabadon - ne gyakoroljon túl nagy nyomást a gépre; hagyja, hogy a gép dolgozzon ön helyett HASZNÁLAT

• Mindig a megfelelő szerszámhegyet használja

• Akumulátor nerozebírejte
