BRUKSANVISNING 3225 CA SKIL

Borstlös, sladdlös slagskruvdragare

• Det här verktyget är avsett att skruva i och lossa skruvar och bultar

• Det här verktyget är inte avsedd för yrkesmässig användning

• Om delar saknas eller är skadade kontaktar du återförsäljaren

• Läs dessa instruktioner noggrant för användning och spara dem för framtida referens 3

• Uppmärksamma särskilt säkerhetsinstruktionerna och varningarna, om dessa inte följs kan det resultera i allvarliga personskador TEKNISKA DATA 1 Max. vridmoment hårt skruvförband enligt ISO 5393: 250 Nm VERKTYGSELEMENT 2 A Väljare för rotationsriktning (framåt/centrumlås/bakåt) B Ventilationsöppningar C Lysdiodlampa D Låshylsa (enhandshylsa) E Strömbrytare för till/från och varvtalsreglering F LED-lampknapp G Lägesknapp H Knapp batterinivåindikator

J Bitsförvaringsområde K Remfästområde L Bältesklämma SÄKERHET ALLMÄNNA SÄKERHETSVARNINGAR FÖR ELVERKTYG - VARNING Läs igenom alla säkerhetsvarningar, instruktioner, illustrationer och specikationer som medföljer detta elverktyg. Underlåtenhet att följa alla instruktioner som listas nedan kan resultera i elektriska stötar, brand och/eller allvarliga personskador. Spara alla varningar och instruktioner för framtida referens Termen “elverktyg” i varningarna syftar på ditt starkströmsdrivna (sladdanslutna) elverktyg eller batteridrivna (sladdlösa) elverktyg.

1) ARBETSPLATSSÄKERHET

a) Håll arbetsområdet rent och ordentligt upplyst. Belamrade eller mörka områden inbjuder till olyckor. b) Använd inte elverktyg i explosiva miljöer som t.ex. i närvaron av brandfarliga vätskor, gaser eller damm. Elverktyg skapar gnistor vilka kan antända dammet eller gat voorgeboord te worden

a) Tvinga inte elverktyget. Använd ett korrekt elverktyg för ditt arbete. Ett korrekt elverktyg utför jobbet bättre och säkrare om det används för rätt arbete. b) Använd inte elverktyget om strömbrytaren inte kan slås på eller stängas av. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måste repareras. c) Koppla ur stickkontakten från strömkällan och/eller ta bort batteripaketet, om det är löstagbart, från elverktyget innan du utför justeringar, byter tillbehör eller förvarar elverktyget. Dessa förebyggande säkerhetsåtgärder minskar risken för att elverktyget startas oavsiktligt. d) Förvara elverktyg som går på tomgång utom räckhåll för barn och låt inte personer som är ovana med elverktyget eller dessa instruktioner använda elverktyget. Elverktyg är farliga i händerna på outbildade användare. e) Underhåll av elverktyg och tillbehör. Kontrollera felinställningar eller om rörliga delar har fastnat, bristning hos delar och andra eventuella förhållanden som kan komma att påverka elverktygets funktion. Om skadad, lämna in elverktyget för reparation innan det används. Många olyckor beror på dåligt underhållna elverktyg. f) Håll kapverktyg vassa och rena. Ordentligt underhållna kapverktyg med vassa sågkanter är mindre sannolika att fastna och är lättare att kontrollera. g) Använd elverktyget, tillbehör, verktygsbits osv. i enlighet med dessa instruktioner och ta hänsyn till arbetsförhållanden och det arbete som ska utföras. Om elverktyget används för andra arbeten än det är avsett för kan det resultera i farliga situationer. h) Håll handtagen och greppytorna torra, rena och fria från olja och fett. Hala handtag och greppytor förhindrar säker hantering och kontroll av verktyget vid oväntade situationer.

5) ANVÄNDNING OCH SKÖTSEL AV BATTERIDRIVET

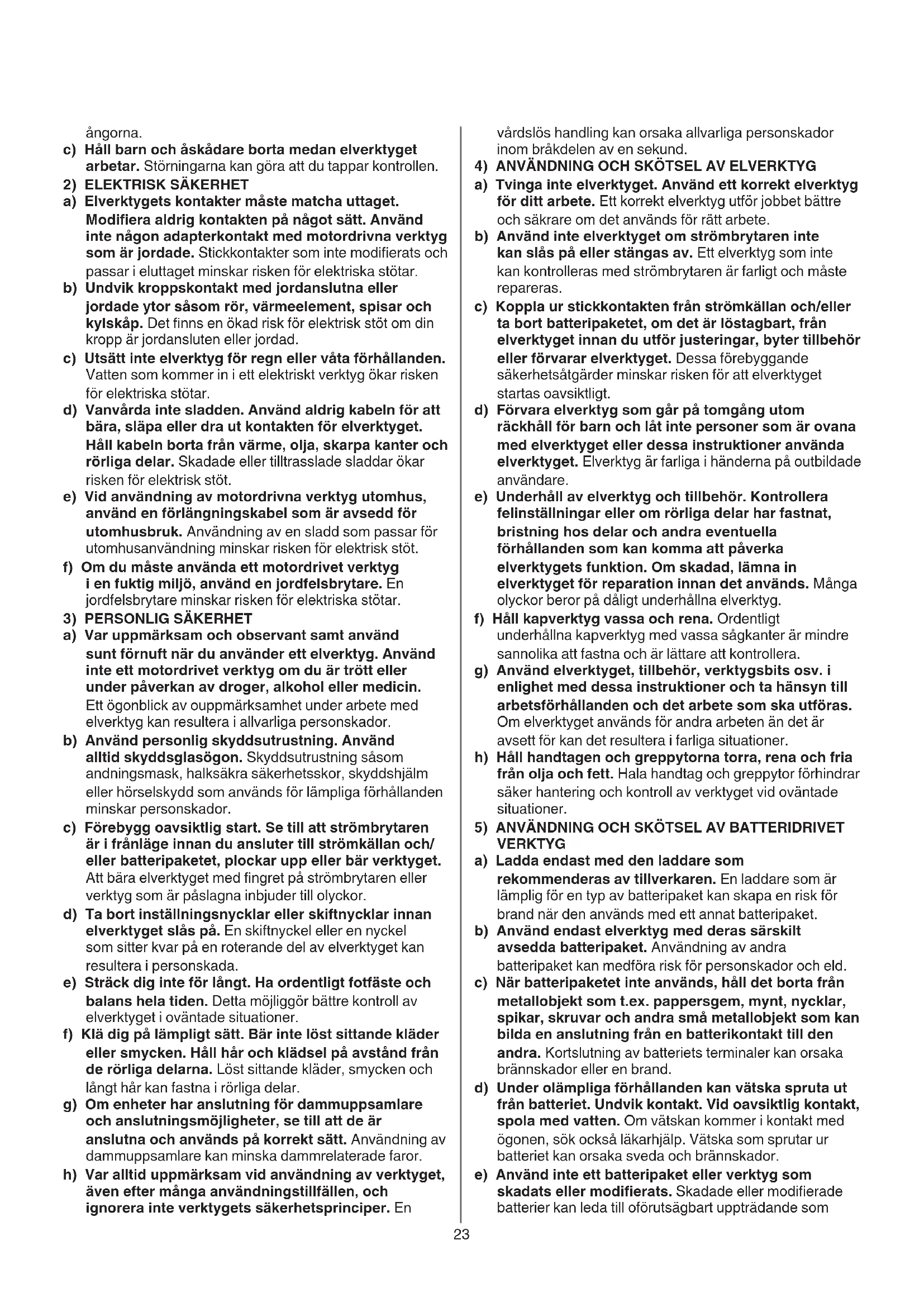

VERKTYG a) Ladda endast med den laddare som rekommenderas av tillverkaren. En laddare som är lämplig för en typ av batteripaket kan skapa en risk för brand när den används med ett annat batteripaket. b) Använd endast elverktyg med deras särskilt avsedda batteripaket. Användning av andra batteripaket kan medföra risk för personskador och eld. c) När batteripaketet inte används, håll det borta från metallobjekt som t.ex. pappersgem, mynt, nycklar, spikar, skruvar och andra små metallobjekt som kan bilda en anslutning från en batterikontakt till den andra. Kortslutning av batteriets terminaler kan orsaka brännskador eller en brand. d) Under olämpliga förhållanden kan vätska spruta ut från batteriet. Undvik kontakt. Vid oavsiktlig kontakt, spola med vatten. Om vätskan kommer i kontakt med ögonen, sök också läkarhjälp. Vätska som sprutar ur batteriet kan orsaka sveda och brännskador. e) Använd inte ett batteripaket eller verktyg som skadats eller modierats. Skadade eller modierade batterier kan leda till oförutsägbart uppträdande som ångorna. c) Håll barn och åskådare borta medan elverktyget arbetar. Störningarna kan göra att du tappar kontrollen.

2) ELEKTRISK SÄKERHET

a) Elverktygets kontakter måste matcha uttaget. Modiera aldrig kontakten på något sätt. Använd inte någon adapterkontakt med motordrivna verktyg som är jordade. Stickkontakter som inte modierats och passar i eluttaget minskar risken för elektriska stötar. b) Undvik kroppskontakt med jordanslutna eller jordade ytor såsom rör, värmeelement, spisar och kylskåp. Det nns en ökad risk för elektrisk stöt om din kropp är jordansluten eller jordad. c) Utsätt inte elverktyg för regn eller våta förhållanden. Vatten som kommer in i ett elektriskt verktyg ökar risken för elektriska stötar. d) Vanvårda inte sladden. Använd aldrig kabeln för att bära, släpa eller dra ut kontakten för elverktyget. Håll kabeln borta från värme, olja, skarpa kanter och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt. e) Vid användning av motordrivna verktyg utomhus, använd en förlängningskabel som är avsedd för utomhusbruk. Användning av en sladd som passar för utomhusanvändning minskar risken för elektrisk stöt. f) Om du måste använda ett motordrivet verktyg i en fuktig miljö, använd en jordfelsbrytare. En jordfelsbrytare minskar risken för elektriska stötar.

3) PERSONLIG SÄKERHET

a) Var uppmärksam och observant samt använd sunt förnuft när du använder ett elverktyg. Använd inte ett motordrivet verktyg om du är trött eller under påverkan av droger, alkohol eller medicin. Ett ögonblick av ouppmärksamhet under arbete med elverktyg kan resultera i allvarliga personskador. b) Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Skyddsutrustning såsom andningsmask, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållanden minskar personskador. c) Förebygg oavsiktlig start. Se till att strömbrytaren är i frånläge innan du ansluter till strömkällan och/ eller batteripaketet, plockar upp eller bär verktyget. Att bära elverktyget med ngret på strömbrytaren eller verktyg som är påslagna inbjuder till olyckor. d) Ta bort inställningsnycklar eller skiftnycklar innan elverktyget slås på. En skiftnyckel eller en nyckel som sitter kvar på en roterande del av elverktyget kan resultera i personskada. e) Sträck dig inte för långt. Ha ordentligt fotfäste och balans hela tiden. Detta möjliggör bättre kontroll av elverktyget i oväntade situationer. f) Klä dig på lämpligt sätt. Bär inte löst sittande kläder eller smycken. Håll hår och klädsel på avstånd från de rörliga delarna. Löst sittande kläder, smycken och långt hår kan fastna i rörliga delar. g) Om enheter har anslutning för dammuppsamlare och anslutningsmöjligheter, se till att de är anslutna och används på korrekt sätt. Användning av dammuppsamlare kan minska dammrelaterade faror. h) Var alltid uppmärksam vid användning av verktyget, även efter många användningstillfällen, och ignorera inte verktygets säkerhetsprinciper. En24 leda till explosion; borrning i vattenledning kan förorsaka egendomsskador eller elstöt) BATTERIER

• Det medföljande batteriet är delvis laddat (i syfte att garantera batteriets fulla kapacitet ska det laddas helt och hållet i batteriladdaren innan verktyget används för första gången)

• Använd endast följande batterier och laddare med det här verktyget - SKIL-batteri: BR1*31**** - SKIL-laddare: CR1*31****

• Använd aldrig batteriet när det är skadat; det skall omedelbart bytas ut

• Demontera inte batteriet

• Utsätt inte verktyget/batteriet för regn

• Tillåten omgivningstemperatur (verktyg/laddare/batteri):

• vid laddning 4...40 °C - under drift -20…+50 °C - vid förvaring –20...+50 °C

Läs bruksanvisningen före användning

Batterierna kan explodera om de utsätts för eld så bränn inte batteriet av något skäl

Förvara verktyget/laddaren/batteriet på platser där temperaturen inte överstiger 50 °C

Kasta inte elektriska verktyg och batterier i hushållssoporna ANVÄNDNING

• Laddning av batteri ! läs säkerhetsvarningarna och anvisningarna som medföljde laddaren

• Borttagning/installation av batteriet 2

• Batterinivåindikator 7 - tryck på indikatorknappen för batterinivå H för att visa nuvarande batterinivå 7a ! när den lägsta nivån hos batteriindikatorn börjar blinka efter att knappen H7b tryckts in är batteriet tomt ! när två nivåer av batteriindikatorn börjar blinka efter att knappen H7c tryckts in är inte batteriet inom tillåtet drifttemperaturområde

• Batteriskydd Verktyget stängs plötsligt av eller förhindras att startas när - belastningen är alltför hög --> ta bort belastning och starta om - batteriets temperatur är inte inom tillåtet drifttemperaturområde på -20 till +50 °C --> två nivåer på batteriindikatorns nivåindikator börjar blinka när knappen H7c trycks in; vänta tills batteriet har återgått till tillåtet drifttemperaturområde - batteriet är nästan tomt (för att skydda mot djup urladdning) --> en låg batterinivå eller blinkande låg batterinivå 7b visas av batterinivåindikatorn när knappen H trycks in; ladda batteriet ! fortsätt inte trycka på strömbrytaren efter att verktyget stängts av automatiskt; batteriet kan skadas

• Ansluta bältesklämman 8 - fäst bältesklämman L till medbringaren med medföljande skruv leder till brand, explosion eller risk för personskador. f) Utsätt inte batteripaketet eller verktyget för eld eller extrema temperaturer. Exponering av eld eller temperaturer över 130 °C kan orsaka explosion. g) Följ alla laddningsinstruktioner och ladda inte batteripaketet eller verktyget utanför det temperaturområde som anges i instruktionerna. Felaktig laddning eller vid temperaturer utanför angivet temperaturområde kan skada batteriet och ökar risken för brand.

a) Lämna ditt elverktyg för service hos en kvalicerad servicetekniker som endast använder identiska utbytesdelar. Det garanterar att säkerheten hos elverktygets bibehålls. b) Utför aldrig service på skadade batteripaket. Service av batteripaket bör endast utföras av tillverkaren eller auktoriserade serviceverkstäder.

• Håll verktyget i de isolerade greppytorna när ett arbete utförs där fästelementet kan komma i kontakt med dolda kablar (fästelement som kommer i kontakt med en strömförande ledning kan orsaka att även verktygets exponerade metalldelar blir strömförande, vilket utgör risk för att användaren utsätts för elektriska stötar) ALLMÄNT

• Viss typ av damm, exempelvis färg som innehåller bly, vissa träsorter, mineraler och metaller kan vara hälsovådliga om de inhaleras (hudkontakt eller inhalering kan ge allergisk reaktion och/eller luftvägsproblem/sjukdom hos personer i närheten); använd andningsskydd och arbeta med en dammuppsamlare om sådan anslutning nns

• Vissa typer av damm är klassicerade så som cancerframkallande (t.ex. ek- och björkdamm) särskilt i kombination med tillsatser för träbehandling; använd andningsskydd och arbeta med en dammuppsamlare om sådan anslutning nns

• Följ de nationella krav, som nns angående damm, för de material du skall arbete med

• Asbesthaltigt material får inte bearbetas (asbest anses vara cancerframkallande)

• Kontrollera att omkopplare [A2] är i mittenpositionen (låst läge) innan inställningar utförs eller tillbehörsdelar byts eller maskinen transporteras eller förvaras TILLBEHÖR

• SKIL kan endast garantera att maskinen fungerar felfritt om originaltillbehör används.

• Använd endast tillbehör vilkas tillåtna varvtal åtminstone motsvarar maskinens högsta tomgångsvarvtal

• Undvik skador genom att ta bort skruvar, spikar eller andra föremål ur arbetsstycket; ta dem bort innan du startar ett arbete

• Sätt fast arbetsstycket (ett arbetsstycke fastsatt med skruvtvingar eller i ett skruvstäd är mera stabilt än om det hålls fast för hand)

• Använd lämpliga detektorer för lokalisering av dolda försörjningsledningar eller konsultera lokalt distributionsföretag (kontakt med elledningar kan förorsaka brand och elstöt; en skadad gasledning kan25 sprickbildning

• För bästa användning av maskinen är det nödvändigt med ett jämnt tryck på skruven, speciellt vid urdragning

• Vid skruvning i hårt trä bör man först förborra ett hål

• För mer information se www.skil.com

• Det här verktyget är inte avsedd för yrkesmässig användning

• Håll alltid verktyget rent (i synnerhet ventilationsöppningarna 2) ! Ta bort batteriet från verktyget före rengöring

• Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för SKIL elverktyg - skicka verktyget odemonterat tillsammans med inköpsbevis till försäljaren eller till närmaste SKIL serviceverkstad (adresser samt sprängskisser av verktyget nns på www.skil.com)

• Var medveten om att skada till följd av överbelastning eller felaktig hantering inte täcks av garantin (för SKIL garantivillkor gå till www.skil.com eller fråga återförsäljaren) MILJÖ

• Elektriska verktyg, batterier, tillbehör och förpackning får inte kastas i hushållssoporna (gäller endast EU-länder) - enligt europeiska direktivet 2012/19/EG avseende avfall från elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning - symbolen 6 kommer att påminna om detta när det är dags för avyttring ! före avyttring av batterierna, tejpa kontaktytorna med kraftig tejp för att undvika kortslutning BULLER/VIBRATION

• Det här verktygets ljudtrycksnivå som uppmätts i enlighet med EN62841 och ljudtrycksnivån för detta verktyg är 89 dB(A) och ljudeektnivån 100 dB(A) (osäkerhet K = 3 dB) och vibrationen <2,5 m/s

• Vibrationsemissionsvärdet har uppmätts i enlighet med ett standardiserat test angivet i EN62841; detta värde kan användas för att jämföra ett verktyg med ett annat och som en ungefärlig uppskattning av hur stor vibration användaren utsätts för när verktyget används enligt det avsedda syftet - om verktyget används för annat arbete än det avsedda syftet eller med fel eller dåligt underhållna tillbehör kan detta drastiskt öka exponeringsnivån - när verktyget stängts av eller körs men inte utför arbetet, kan detta avsevärt minska exponeringsnivån ! skydda dig mot eekterna av vibrationer genom att underhålla verktyget och dess tillbehör, hålla händerna varma och organisera ditt arbetsmönster

• Ändra rotationsriktningen 9 - om inte vänster/höger är inställt i rätt läge, kan inte strömbrytaren E2 aktiveras ! ändra rotationsriktningen när maskinen är helt stilla

• Kombinerad strömbrytare q och hastighetskontroll w - variera hastigheten steglöst från noll till maximum genom att trycka mer eller mindre på E2

• LED-lampa e - LED-lampan tänds när du aktiverar strömbrytaren E, eller genom att trycka på antingen LED-ljusknappen F eller lägesknappen G - Tryck på LED-ljusknappen F för att välja önskad ljusstyrka: Låg ljusstyrka - stängs av ca 10s efter att strömbrytaren har släppts Hög ljusstyrka - stängs av ca 600s efter att strömbrytaren har släppts ! När LED-lampan börjar att blinka, är batteriskyddet aktiverat (se nedan)

• Lägesval r - tryck på lägesknappen G för att välja önskat läge: Låg hastighetsläge (lampa ”1” lyser grönt) ra - åtdragning med mindre vridmoment och låg hastighet - för små skruvar Medelhastighetsläge (lampor ”1 och 2” lyser grönt)

- dra åt med medelhögt vridmoment och varvtal - för skruvarna i medelhög tillämpning Höghastighetsläge (lampor ”1 och 2 och 3” lyser grönt) rc - åtdragning med stor kraft och hög hastighet - för stora skruvar och bultar Kontrolläge (lampa ”CM” lyser grönt) rd - börja långsamt för hjälp med placering av skruven i träet - hastigheten höjs automatiskt när skruven har placerats - för långa skruvar, i synnerhet KRYSS-/ POZIDRIV-skruvar ! kontrolläget är endast tillgängligt vid framåtriktad rotation – vid bakåtriktad rotation används det för medelhög hastighet ! -lägen kan bara ändras när gröna LED är aktiverade och när verktyget är helt stillastående

• Installera och ta bort bits t - att installera en bits, sätt in bitsen direkt så långt det går i hylsa ta - för att ta bort en bits, dra låshylsan D framåt tb ! använd bara bitar med fjäderkula, andra bitar kan användas med en universalbitshållare med fjäderkula ! använd aldrig bits med trasigt skaft

• Fasthållning och styrning av verktyget y ! under arbetet, håll alltid verktyget i det gråfärgade greppområdet - håll ventilationsöppningarna B 2 fria - lägg inte för mycket tryck på verktyget; låt verktyget göra arbetet åt dig ANVÄNDNINGSTIPS

• Vid idragning av en skruv nära kortänden eller på sidan av trämaterialet skall förborrning ske för att undvika26 er i brug. Distraktioner kan medføre, at du mister kontrollen.
