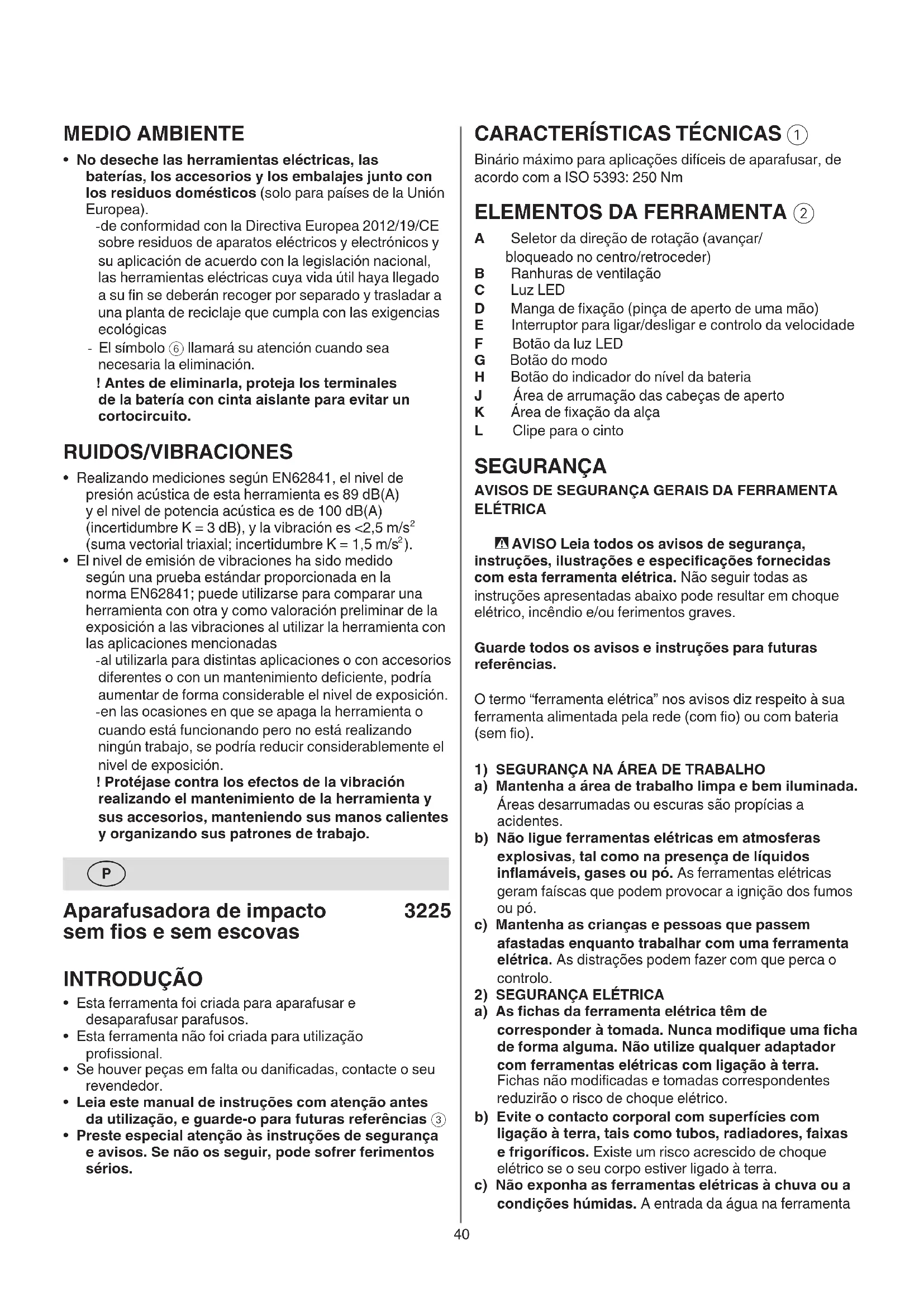

MANUAL DE UTILIZADOR 3225 CA SKIL

Binário máximo para aplicações difíceis de aparafusar, de acordo com a ISO 5393: 250 Nm

ELEMENTOS DA FERRAMENTA 2

A Seletor da direção de rotação (avançar/ bloqueado no centro/retroceder) B Ranhuras de ventilação C Luz LED D Manga de xação (pinça de aperto de uma mão) E Interruptor para ligar/desligar e controlo da velocidade F Botão da luz LED G Botão do modo H Botão do indicador do nível da bateria

J Área de arrumação das cabeças de aperto K Área de xação da alça L Clipe para o cinto SEGURANÇA AVISOS DE SEGURANÇA GERAIS DA FERRAMENTA ELÉTRICA - AVISO Leia todos os avisos de segurança, instruções, ilustrações e especicações fornecidas com esta ferramenta elétrica. Não seguir todas as instruções apresentadas abaixo pode resultar em choque elétrico, incêndio e/ou ferimentos graves. Guarde todos os avisos e instruções para futuras referências. O termo “ferramenta elétrica” nos avisos diz respeito à sua ferramenta alimentada pela rede (com o) ou com bateria (sem o).

1) SEGURANÇA NA ÁREA DE TRABALHO

a) Mantenha a área de trabalho limpa e bem iluminada. Áreas desarrumadas ou escuras são propícias a acidentes. b) Não ligue ferramentas elétricas em atmosferas explosivas, tal como na presença de líquidos inamáveis, gases ou pó. As ferramentas elétricas geram faíscas que podem provocar a ignição dos fumos ou pó. c) Mantenha as crianças e pessoas que passem afastadas enquanto trabalhar com uma ferramenta elétrica. As distrações podem fazer com que perca o controlo.

2) SEGURANÇA ELÉTRICA

a) As chas da ferramenta elétrica têm de corresponder à tomada. Nunca modique uma cha de forma alguma. Não utilize qualquer adaptador com ferramentas elétricas com ligação à terra. Fichas não modicadas e tomadas correspondentes reduzirão o risco de choque elétrico. b) Evite o contacto corporal com superfícies com ligação à terra, tais como tubos, radiadores, faixas e frigorícos. Existe um risco acrescido de choque elétrico se o seu corpo estiver ligado à terra. c) Não exponha as ferramentas elétricas à chuva ou a condições húmidas. A entrada da água na ferramenta MEDIO AMBIENTE

Aparafusadora de impacto sem os e sem escovas

• Esta ferramenta foi criada para aparafusar e desaparafusar parafusos.

• Esta ferramenta não foi criada para utilização prossional.

• Se houver peças em falta ou danicadas, contacte o seu revendedor.

• Leia este manual de instruções com atenção antes da utilização, e guarde-o para futuras referências 3

• Preste especial atenção às instruções de segurança e avisos. Se não os seguir, pode sofrer ferimentos sérios.41 elétrica correta fará o trabalho melhor e de forma mais segura ao ritmo para o qual foi concebida. b) Não utilize a ferramenta elétrica se o interruptor não a ligar ou desligar. Qualquer ferramenta que não possa ser controlada com o interruptor é perigosa e deve ser reparada. c) Desligue a cha da alimentação e/ou retire a bateria da ferramenta elétrica, se amovível, antes de fazer quaisquer ajustes, mudar de acessórios ou armazenar a ferramenta elétrica. Estas medidas de segurança preventiva ajudam a reduzir os riscos de ligar inadvertidamente a ferramenta elétrica. d) Guarde as ferramentas elétricas não utilizadas fora do alcance das crianças e não permita que pessoas não familiarizadas com a ferramenta elétrica ou com estas instruções utilizem a ferramenta elétrica. As ferramentas elétricas são perigosas nas mãos de utilizadores sem formação. e) Proceda à manutenção das ferramentas elétricas e acessórios. Verique desalinhamentos ou bloqueios das peças móveis, peças partidas e quaisquer outras condições que possam afetar o funcionamento da ferramenta elétrica. Se estiver danicada, leve a ferramenta elétrica para ser reparada antes da utilização. Muitos acidentes são provocados pela fraca manutenção das ferramentas elétricas. f) Mantenha as ferramentas de corte aadas e limpas. Ferramentas de corte devidamente mantidas e com arestas de corte aadas têm uma menor probabilidade de prender e são mais fáceis de controlar. g) Use a ferramenta elétrica, acessórios e brocas, etc., de acordo com estas instruções, tendo em conta as condições de trabalho e o trabalho a ser efetuado. A utilização da ferramenta elétrica para operações diferentes daquelas para que foi criada pode dar origem a uma situação perigosa. h) Mantenha as pegas e superfícies de segurar secas, limpas e sem óleo ou gordura. Pegas e superfícies de segurar escorregadias não permitem o manuseamento seguro nem o controlo da ferramenta em situações inesperadas.

5) UTILIZAÇÃO E CUIDADOS DA FERRAMENTA COM

A BATERIA a) Recarregue apenas com o carregador especicado pelo fabricante. Um carregador que seja adequado a um tipo de bateria pode criar um risco de incêndio quando usado com outra bateria. b) Use ferramentas elétricas apenas com as baterias especicamente designadas. A utilização de outras baterias pode criar um risco de ferimentos e incêndio. c) Quando não usar a bateria, mantenha-a afastada de outros objetos de metal, como clipes de papel, moedas, chaves, pregos, parafusos ou outros pequenos objetos de metal que possam fazer a ligação entre os dois terminais. Colocar os terminais da bateria em curto-circuito pode dar origem a queimaduras ou fogo. d) Sob condições abusivas, pode ser ejetado líquido da bateria; evite o contacto. Se ocorrer um contacto acidental, lave com água abundante. Se o líquido entrar em contacto com os olhos, procure ajuda médica. O líquido ejetado da bateria pode provocar elétrica aumentará o risco de choque elétrico. d) Não force o o da alimentação. Nunca utilize o o para transportar, puxar ou desligar a ferramenta elétrica. Mantenha o o afastado do calor, óleo, arestas aadas ou peças móveis. Fios danicados ou presos aumentam o risco de choque elétrico. e) Quando estiver a trabalhar com uma ferramenta elétrica ao ar livre, utilize uma extensão adequada para a utilização no exterior. A utilização de um o adequado ao exterior reduz o risco de choque elétrico. f) Se for inevitável trabalhar com uma ferramenta elétrica num local húmido, use uma alimentação protegida por um dispositivo de corrente residual (DCR). A utilização de um DCR reduz o risco de choque elétrico.

3) SEGURANÇA PESSOAL

a) Mantenha-se alerta, observe o que está a fazer e use senso comum quando estiver a trabalhar com uma ferramenta elétrica. Não use uma ferramenta elétrica enquanto estiver cansado ou sob o efeito de drogas, álcool ou medicação. Um momento de falta de atenção enquanto trabalha com ferramentas elétricas pode resultar em ferimentos graves. b) Use equipamento pessoal de proteção. Use sempre proteção ocular. O equipamento de segurança, tal como máscara respiratória, calçado de segurança antiderrapante, capacete de segurança, ou proteção auditiva, utilizado nas condições adequadas reduzirá a hipótese de ferimentos. c) Evite ligações sem intenção. Certique-se de que o interruptor se encontra na posição de desligado antes de ligar a fonte de energia e/ou à bateria ao agarrar ou transportar a ferramenta. Transportar ferramentas elétricas com o seu dedo no interruptor ou fornecer energia a ferramentas elétricas que tenham o interruptor na posição de ligado convida a acidentes. d) Retire qualquer chave de ajuste ou chave de fendas antes de ligar a ferramenta elétrica. Uma chave de porcas ou uma chave deixada ligada a uma peça rotativa da ferramenta elétrica pode provocar ferimentos. e) Não se estique. Mantenha sempre a base e o equilíbrio adequados. Isso proporciona um melhor controlo da ferramenta elétrica em situações inesperadas. f) Vista-se adequadamente. Não use roupa larga nem joalharia. Mantenha o seu cabelo e roupa afastados das peças móveis. Roupa larga, joias ou cabelo comprido podem ser apanhados pelas peças em movimento. g) Se forem fornecidos dispositivos para a ligação de extração de pó e facilidades de recolha, certique- se de que estes estão ligados e de que são devidamente utilizados. A utilização da recolha do pó pode reduzir os perigos relacionados com o pó. h) Não permita que a familiarização ganha com a utilização de ferramentas o torne mais complacente e ignore os princípios de segurança da ferramenta. Uma ação descuidada pode causar graves ferimentos numa fração de segundo.

4) UTILIZAÇÃO E CUIDADOS DA FERRAMENTA

ELÉTRICA a) Não force a ferramenta elétrica. Utilize a ferramenta elétrica correta para a sua aplicação. A ferramenta42 mais elevada sem carga da ferramenta.

• Evite danos que possam ser causados por parafusos, pregos e outros elementos na sua peça a ser trabalhada. Retire-os antes de começar o trabalho.

• Fixe a peça a ser trabalhada (uma peça a ser trabalhada xada num torno ou dispositivo de xação está mais segura do que sendo segurada à mão).

• Use detetores adequados para encontrar estas linhas na área de trabalho, ou contacte a empresa local da respetiva utilidade para obter ajuda. O contacto com linhas elétricas pode dar origem a fogo ou choque elétrico; danicar uma tubagem do gás pode dar origem a explosão; penetrar um tubo da água pode causar danos patrimoniais ou choque elétrico. BATERIAS

• A bateria fornecida vem parcialmente carregada. Para garantir a capacidade completa da bateria, carregue por completo a bateria no carregador antes de usar a sua ferramenta elétrica pela primeira vez.

• Use apenas as seguintes baterias e carregadores com esta ferramenta - Bateria SKIL: BR1*31**** - Carregador SKIL: CR1*31****

• Não use a bateria danicada. Esta deverá ser substituída imediatamente.

• Não desmonte a bateria.

• Não exponha a ferramenta/bateria à chuva.

• Temperatura ambiente permitida (ferramenta/carregador/ bateria):

• Quando carregar: 4...40 °C - Durante o funcionamento: -20...+50 °C - Durante o armazenamento: -20...+50 °C EXPLICAÇÃO DOS SÍMBOLOS NA FERRAMENTA/ BATERIA

Leia o manual de instruções antes da utilização.

As baterias podem explodir quando atiradas para o fogo, por isso, nunca queime uma bateria.

Guarde a ferramenta/carregador/bateria num local onde a temperatura não exceda os 50 °C.

Não elimine ferramentas elétricas juntamente com o lixo doméstico comum. UTILIZAÇÃO

• Carregar a bateria ! Leia os avisos de segurança e as instruções fornecidas com o carregador.

• Remover/Instalar a bateria 2

• Indicador do nível da bateria 7 - Prima o botão do indicador do nível da bateria H para ver o atual nível da bateria 7a ! Quando o nível mais baixo do indicador da bateria começar a piscar após premir o botão H7b, a bateria está descarregada. ! Quando 2 níveis do indicador da bateria começarem a piscar após premir o botão H7c, a bateria não se encontra dentro da temperatura de funcionamento permitida.

• Proteção da bateria A ferramenta desliga-se de repente ou é impossível ligá-la quando - a carga é muito grande -> retire a carga e reinicie - a temperatura da bateria não se encontra dentro do raio da temperatura de funcionamento irritação ou queimaduras. e) Não use a bateria nem a ferramenta se estiverem danicadas ou modicadas. Baterias danicadas ou modicadas podem apresentar comportamentos imprevisíveis, dando origem a fogo, explosão ou risco de lesões. f) Não exponha a bateria ou a ferramenta ao fogo ou temperatura excessiva. A exposição ao fogo ou a temperaturas acima dos 130 °C pode causar uma explosão. g) Siga todas as instruções de carregamento e não carregue a bateria nem a ferramenta a uma temperatura fora dos parâmetros especicados nas instruções. Carregar incorretamente ou a temperaturas fora dos parâmetros especicados pode danicar a bateria e aumentar o risco de fogo.

a) A reparação da sua ferramenta elétrica deverá ser sempre efetuada por pessoas qualicadas, utilizando apenas peças sobresselentes idênticas. Tal irá assegurar que a segurança da ferramenta elétrica é mantida. b) Nunca tente reparar uma bateria danicada. A reparação das baterias só deverá ser efetuada pelo fabricante ou por um reparador autorizado. INSTRUÇÕES DE SEGURANÇA DA APARAFUSADORA

• Segure a ferramenta elétrica pelas superfícies isoladas quando efetuar qualquer operação em que a aparafusadora possa entrar em contacto com cablagem oculta ou com o seu próprio o. Se a aparafusadora entrar em contacto com um o ligado à alimentação, as peças de metal expostas à eletricidade podem dar origem a um choque elétrico. GERAL

• As poeiras de materiais como tintas com chumbo, determinadas espécies de madeiras, minerais e metais podem ser prejudiciais (o contacto ou a inalação dessa poeira pode causar reações alérgicas e/ou doenças respiratórias no operador ou assistentes); utilize uma máscara antipoeira e trabalhe com um dispositivo de extração de poeiras quando for possível ligar.

• Determinados tipos de poeiras estão classicados como cancerígenos (como poeira de faia e carvalho) especialmente junto com aditivos para tratamento de madeiras. Utilize uma máscara antipoeira e trabalhe com um dispositivo de extração de poeiras quando for possível ligar.

• Siga as normas nacionais referentes a poeiras para os materiais com que pretende trabalhar.

• Não trabalhe em materiais que contenham amianto (o amianto é considerado cancerígeno).

• Certique-se de que o seletor de direção da rotação A2 está na posição central (xada) antes de efetuar quaisquer ajustes ou substituir os acessórios, bem como quando transportar ou guardar a ferramenta. ACESSÓRIOS

• A SKIL apenas pode assegurar um funcionamento sem defeitos da ferramenta quando utilizados acessórios originais.

• Utilize apenas acessórios com uma velocidade admissível que corresponda, pelo menos, à velocidade43 ferramenta estiver completamente parada.

• Instalar e retirar cabeças de aperto t - Para instalar uma cabeça de aperto, insira-a diretamente até ao fundo da pinça de aperto ta - Para retirar uma cabeça de aperto, puxe a manga de xação D para a frente tb ! Use apenas cabeças de aperto com xador de bola. Outras cabeças de aperto podem ser usadas com um suporte universal para cabeças de aperto com xador de bola. ! Não use cabeças de aperto com o eixo danicado.

• Segurar e orientar a ferramenta y ! Durante o trabalho, segure sempre a ferramenta pelas áreas cinzentas. - Mantenha as ranhuras de ventilação B2 desobstruídas. - Não aplique demasiada pressão na ferramenta. Deixe a ferramenta trabalhar por si.

CONSELHOS DE APLICAÇÃO

• Use a cabeça de aparafusar adequada.

• Quando enroscar um parafuso perto de uma extremidade transversal ou na extremidade de madeira, faça previamente um orifício para evitar lascar a madeira.

• Para uma utilização ótima da ferramenta, tem de fazer uma pressão constante no parafuso, especialmente quando o retirar.

• Quando enroscar um parafuso em madeira dura, deverá fazer primeiro um orifício piloto.

• Para mais informações, consulte www.skil.com.

MANUTENÇÃO / REPARAÇÃO

• Esta ferramenta não foi criada para utilização prossional.

• Mantenha sempre a ferramenta limpa (especialmente as ranhuras de ventilação B2). ! Retire a bateria da ferramenta antes de proceder à limpeza.

• Se a ferramenta falhar apesar dos cuidados de fabrico e procedimentos de teste, a reparação deverá ser efetuada por um centro de reparação pós-venda autorizado para ferramentas elétricas SKIL. - Envie a ferramenta desmontada, juntamente com a prova de compra, para o seu representante ou ponto de reparação SKIL mais próximo (os endereços e também os esquemas de reparação estão listados em www.skil.com).

• Tenha em conta que danos devido a sobrecarga ou manuseamento inadequado da ferramenta não são abrangidos pela garantia (para saber as condições da garantia SKIL, consulte www.skil.com ou informe-se com o seu revendedor). AMBIENTE

• Não elimine ferramentas elétricas, baterias, acessórios e embalagens juntamente com o lixo doméstico comum (apenas para países da UE). - Em conformidade com a Diretiva Europeia 2012/19/ CE relativa aos resíduos de equipamento elétrico e eletrónico e respetiva implementação em conformidade com as leis nacionais, ferramentas elétricas que tenham atingido o nal do seu ciclo de permitida de -20 a +50 °C -> 2 níveis do indicador do nível da bateria começam a piscar quando prime o botão H7c; espere que a bateria volte ao raio da temperatura de funcionamento permitida. - a bateria está quase gasta (para proteger contra grandes descargas) -> é apresentado um baixo nível da bateria ou a piscar 7b no indicador do nível da bateria quando prime o botão H; carregue a bateria. ! Não continue a premir o interruptor de ligar/ desligar após a ferramenta se desligar automaticamente. A bateria pode car danicada.

• Fixar o clipe para o cinto 8 - Fixe o clipe para o cinto L na aparafusadora com o parafuso fornecido.

• Alterar a direção de rotação 9 - Quando não estiver devidamente colocado na posição esquerda/direita, o interruptor E2 não pode ser ativado. ! Altere a direção de rotação apenas quando a ferramenta parar por completo.

• Interruptor combinado para ligar/desligar q e controlo da velocidade w - Controle a velocidade uniformemente do zero ao máximo fazendo mais ou menos pressão em E2

• Luz LED e - A luz LED acende quando ativar o interruptor de ligar/ desligar E, ou quando prime o botão da luz LED F ou botão do modo G. - Prima o botão da luz LED F para selecionar a luminosidade desejada: Baixa luminosidade - desliga-se passado cerca de 10 segundos após ter libertado o interruptor de ligar/ desligar. Alta luminosidade - desliga-se passado cerca de 600 segundos após ter libertado o interruptor de ligar/ desligar. ! Quando a luz LED começar a piscar rapidamente, a proteção da bateria é ativada (consulte acima).

• Seleção do modo r - Prima o botão do modo G para selecionar o modo desejado: Modo de baixa velocidade (a luz “1” acende a verde) ra - Apertar com menos binário e menos velocidade - Para parafusos pequenos Modo de velocidade média (as luzes “1 e 2” acendem a verde) rb - Apertar com binário e velocidade médios - Para parafusos de aplicações médias Modo de alta velocidade (as luzes “1, 2 e 3” acendem a verde) 13c - Apertar com o máximo de força e velocidade - Para parafusos grandes Modo de controlo (a luz “CM” acende a verde) rd - Inicia lentamente para ajudar a inserir o parafuso na madeira - Aumenta automaticamente a velocidade quando o parafuso tiver sido inserido - Para parafusos compridos, especialmente com cabeça de estrela ou cruzada ! O modo de controlo só está disponível na rotação para a frente. Na rotação para trás, é usado para a velocidade média. ! Os modos só podem ser alterados quando os LEDs verdes estiverem ativados e quando a44 G Selettore della modalità H Pulsante dell’indicatore del livello della batteria

• Medido de acordo com a EN62841. O nível de pressão do som desta ferramenta é de 89 dB(A), e o nível de potência do som é de 100 dB(A) (incerteza K = 3 dB), e a vibração <2,5 m/s

(soma vetorial das 3 direções; incerteza K = 1,5 m/s

• O nível de emissão da vibração foi medido de acordo com um teste padronizado da norma EN 62841. Pode ser usado para comparar duas ferramentas e como avaliação preliminar da exposição à vibração quando usar a ferramenta para as aplicações mencionadas. - Usar a ferramenta para diferentes aplicações, ou com acessórios diferentes ou mal mantidos, pode aumentar signicativamente o nível de exposição. - As vezes que a ferramenta é desligada ou quando estiver a funcionar, mas sem estar a efetuar o trabalho, pode reduzir signicativamente o nível de exposição. ! Proteja-se dos efeitos das vibrações realizando a manutenção da ferramenta e dos seus acessórios, mantendo as mãos quentes e organizando os seus padrões de trabalho.
