NAUDOJIMO INSTRUKCIJA 3225 CA SKIL

• Šis įrankis skirtas sraigtams ir varžtams įsukti ir atsukti.

• Šis įrankis neskirtas profesionaliam naudojimui.

• Jei trūksta kokių nors dalių ar jos pažeistos, kreipkitės į įrankio pardavėją.

• Atidžiai perskaitykite šį instrukcijų vadovą ir išsaugokite jį ateičiai 3

• Ypatingą dėmesį atkreipkite į saugos instrukcijas ir įspėjimus; jei nepaisysite šių nurodymų, galite sunkiai susižaloti. TECHNINIAI DUOMENYS 1 Maksimali sraigto įsukimo jėga pagal ISO 5393: 250 Nm ĮRANKIO DALYS 2 A Sukimo krypties selektorius (pirmyn / centrinis užraktas / atgal) B Ventiliacinės angos C LED lemputė D Tvirtinimo mova (ranka priveržiamas žiedas) E Įjungimo / išjungimo ir greičio reguliavimo jungiklis F LED lemputės mygtukas G Režimo mygtukas H Baterijos įkrovos lygio indikatoriaus mygtukas

J Antgalių dėtuvė K Dirželio tvirtinimo vieta L Diržo apkaba SAUGA BENDRIEJI ĮSPĖJIMAI DĖL DARBO SU ELEKTRINIU ĮRANKIU SAUGOS - ĮSPĖJIMAS Perskaitykite visus su šiuo elektriniu įrankiu pateiktus įspėjimus dėl saugos, instrukcijas, peržiūrėkite paveikslus ir specikacijas. Nesilaikant visų toliau išdėstytų nurodymų galima patirti elektros smūgį, sukelti gaisrą ir (ar) sunkiai susižaloti. Išsaugokite visas instrukcijas su įspėjimais, nes jų gali prireikti ateityje. Įspėjimuose vartojamu terminu „elektrinis įrankis“ nurodomas iš elektros lizdo maitinamas (laidinis) arba baterija maitinamas (belaidis) elektrinis įrankis.

• Vibrācijas līmenis ir noteikts, izmantojot standartā EN62841 paredzēto procedūru; to var izmantot, lai salīdzinātu instrumentus un provizoriski izvērtētu vibrācijas iedarbību, lietojot instrumentu minētajiem mērķiem - instrumenta izmantošana citiem mērķiem vai ar citiem vai nepietiekami koptiem piederumiem var ievērojami palielināt kopējo vibrācijas iedarbības pakāpi107 tvirtai ir išlaikykite pusiausvyrą. Tuomet geriau suvaldysite elektrinį įrankį netikėtose situacijose. f) Dėvėkite tinkamus drabužius. Nedėvėkite laisvų drabužių ir nenešiokite laisvai kabančių papuošalų. Saugokite savo plaukus ir drabužius nuo judamų dalių. Laisvus drabužius, papuošalus ar ilgus plaukus gali įtraukti besisukančios dalys. g) Jei yra įtaisai, skirti dulkių išsiurbimo ir surinkimo įtaisams prijungti, tinkamai juos prijunkite ir naudokite. Naudojant dulkių surinkimo įrenginius, gali sumažėti su dulkėmis susijusių pavojų. h) Dažnai naudodami įrankius pernelyg savimi nepasitikėkite ir nepraraskite budrumo, kad paisytumėte saugaus įrankio naudojimo taisyklių. Užtenka akimirkos išsiblaškymo, kad dėl neatsargaus veiksmo sunkiai susižalotumėte.

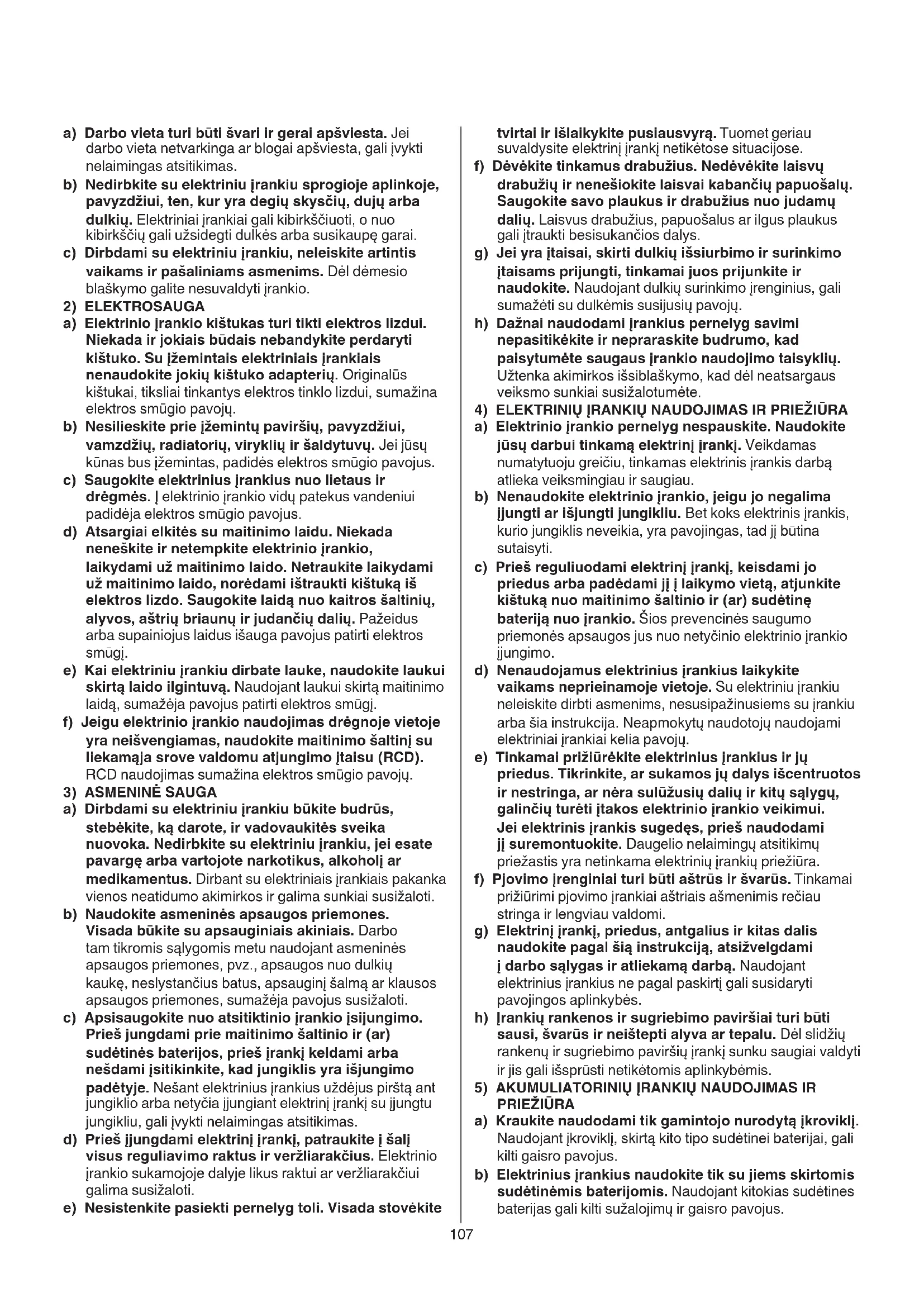

4) ELEKTRINIŲ ĮRANKIŲ NAUDOJIMAS IR PRIEŽIŪRA

a) Elektrinio įrankio pernelyg nespauskite. Naudokite jūsų darbui tinkamą elektrinį įrankį. Veikdamas numatytuoju greičiu, tinkamas elektrinis įrankis darbą atlieka veiksmingiau ir saugiau. b) Nenaudokite elektrinio įrankio, jeigu jo negalima įjungti ar išjungti jungikliu. Bet koks elektrinis įrankis, kurio jungiklis neveikia, yra pavojingas, tad jį būtina sutaisyti. c) Prieš reguliuodami elektrinį įrankį, keisdami jo priedus arba padėdami jį į laikymo vietą, atjunkite kištuką nuo maitinimo šaltinio ir (ar) sudėtinę bateriją nuo įrankio. Šios prevencinės saugumo priemonės apsaugos jus nuo netyčinio elektrinio įrankio įjungimo. d) Nenaudojamus elektrinius įrankius laikykite vaikams neprieinamoje vietoje. Su elektriniu įrankiu neleiskite dirbti asmenims, nesusipažinusiems su įrankiu arba šia instrukcija. Neapmokytų naudotojų naudojami elektriniai įrankiai kelia pavojų. e) Tinkamai prižiūrėkite elektrinius įrankius ir jų priedus. Tikrinkite, ar sukamos jų dalys išcentruotos ir nestringa, ar nėra sulūžusių dalių ir kitų sąlygų, galinčių turėti įtakos elektrinio įrankio veikimui. Jei elektrinis įrankis sugedęs, prieš naudodami jį suremontuokite. Daugelio nelaimingų atsitikimų priežastis yra netinkama elektrinių įrankių priežiūra. f) Pjovimo įrenginiai turi būti aštrūs ir švarūs. Tinkamai prižiūrimi pjovimo įrankiai aštriais ašmenimis rečiau stringa ir lengviau valdomi. g) Elektrinį įrankį, priedus, antgalius ir kitas dalis naudokite pagal šią instrukciją, atsižvelgdami į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį gali susidaryti pavojingos aplinkybės. h) Įrankių rankenos ir sugriebimo paviršiai turi būti sausi, švarūs ir neištepti alyva ar tepalu. Dėl slidžių rankenų ir sugriebimo paviršių įrankį sunku saugiai valdyti ir jis gali išsprūsti netikėtomis aplinkybėmis.

a) Kraukite naudodami tik gamintojo nurodytą įkroviklį. Naudojant įkroviklį, skirtą kito tipo sudėtinei baterijai, gali kilti gaisro pavojus. b) Elektrinius įrankius naudokite tik su jiems skirtomis sudėtinėmis baterijomis. Naudojant kitokias sudėtines baterijas gali kilti sužalojimų ir gaisro pavojus. a) Darbo vieta turi būti švari ir gerai apšviesta. Jei darbo vieta netvarkinga ar blogai apšviesta, gali įvykti nelaimingas atsitikimas. b) Nedirbkite su elektriniu įrankiu sprogioje aplinkoje, pavyzdžiui, ten, kur yra degių skysčių, dujų arba dulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo kibirkščių gali užsidegti dulkės arba susikaupę garai. c) Dirbdami su elektriniu įrankiu, neleiskite artintis vaikams ir pašaliniams asmenims. Dėl dėmesio blaškymo galite nesuvaldyti įrankio.

a) Elektrinio įrankio kištukas turi tikti elektros lizdui. Niekada ir jokiais būdais nebandykite perdaryti kištuko. Su įžemintais elektriniais įrankiais nenaudokite jokių kištuko adapterių. Originalūs kištukai, tiksliai tinkantys elektros tinklo lizdui, sumažina elektros smūgio pavojų. b) Nesilieskite prie įžemintų paviršių, pavyzdžiui, vamzdžių, radiatorių, viryklių ir šaldytuvų. Jei jūsų kūnas bus įžemintas, padidės elektros smūgio pavojus. c) Saugokite elektrinius įrankius nuo lietaus ir drėgmės. Į elektrinio įrankio vidų patekus vandeniui padidėja elektros smūgio pavojus. d) Atsargiai elkitės su maitinimo laidu. Niekada neneškite ir netempkite elektrinio įrankio, laikydami už maitinimo laido. Netraukite laikydami už maitinimo laido, norėdami ištraukti kištuką iš elektros lizdo. Saugokite laidą nuo kaitros šaltinių, alyvos, aštrių briaunų ir judančių dalių. Pažeidus arba supainiojus laidus išauga pavojus patirti elektros smūgį. e) Kai elektriniu įrankiu dirbate lauke, naudokite laukui skirtą laido ilgintuvą. Naudojant laukui skirtą maitinimo laidą, sumažėja pavojus patirti elektros smūgį. f) Jeigu elektrinio įrankio naudojimas drėgnoje vietoje yra neišvengiamas, naudokite maitinimo šaltinį su liekamąja srove valdomu atjungimo įtaisu (RCD). RCD naudojimas sumažina elektros smūgio pavojų.

a) Dirbdami su elektriniu įrankiu būkite budrūs, stebėkite, ką darote, ir vadovaukitės sveika nuovoka. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikus, alkoholį ar medikamentus. Dirbant su elektriniais įrankiais pakanka vienos neatidumo akimirkos ir galima sunkiai susižaloti. b) Naudokite asmeninės apsaugos priemones. Visada būkite su apsauginiais akiniais. Darbo tam tikromis sąlygomis metu naudojant asmeninės apsaugos priemones, pvz., apsaugos nuo dulkių kaukę, neslystančius batus, apsauginį šalmą ar klausos apsaugos priemones, sumažėja pavojus susižaloti. c) Apsisaugokite nuo atsitiktinio įrankio įsijungimo. Prieš jungdami prie maitinimo šaltinio ir (ar) sudėtinės baterijos, prieš įrankį keldami arba nešdami įsitikinkite, kad jungiklis yra išjungimo padėtyje. Nešant elektrinius įrankius uždėjus pirštą ant jungiklio arba netyčia įjungiant elektrinį įrankį su įjungtu jungikliu, gali įvykti nelaimingas atsitikimas. d) Prieš įjungdami elektrinį įrankį, patraukite į šalį visus reguliavimo raktus ir veržliarakčius. Elektrinio įrankio sukamojoje dalyje likus raktui ar veržliarakčiui galima susižaloti. e) Nesistenkite pasiekti pernelyg toli. Visada stovėkite108

• SKIL gali garantuoti nepriekaištingą įrankio veikimą tik tuo atveju, jei naudojama originali papildoma įranga ir priedai.

• Naudokite tik tokius priedus, kurių maksimalus sūkių skaičius yra ne mažesnis, kaip maksimalus jūsų įrankio sūkių skaičius. PRIEŠ DARBĄ

• Saugokite, kad nesugadintumėte įrankio į sraigtus, vinis ir kitas kliūtis ruošinyje; prieš pradėdami darbą juos pašalinkite.

• Ruošinį saugiai įtvirtinkite (spaustuvuose suspaustas ruošinys yra įtvirtintas geriau, nei laikomas ranka).

• Su tinkamais ieškikliais patikrinkite, ar darbo zonoje nėra paslėptų komunalinių tinklų vamzdynų, arba pasikvieskite į pagalbą vietinius komunalinių paslaugų tiekėjus (sąlytis su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų; pažeidus dujotiekio vamzdį, gali įvykti sprogimas; pažeidus vandentiekio vamzdį, galima pridaryti daugybę nuostolių bei sukelti elektros smūgio pavojų). BATERIJOS

• Pridedama baterija yra iš dalies įkrauta (kad baterija veiktų visa galia, iki galo ją įkraukite įstatę į baterijų įkroviklį, prieš pirmą kartą naudodami elektrinį įrankį).

• Su šiuo įrankiu naudokite tik šias baterijas ir įkroviklius: - SKIL baterija: BR1*31**** - SKIL įkroviklis: CR1*31****

• Nenaudokite pažeistų baterijų – jas būtina nedelsiant pakeisti.

• Baterijų neardykite.

• Nepalikite įrankio ir baterijos lietuje.

• Leistina aplinkos temperatūra (įrankio, įkroviklio, baterijos):

3)Prieš naudojant įrankį perskaityti instrukcijų vadovą.

Įmestos į ugnį baterijos gali sprogti; draudžiama baterijas deginti.

Laikyti įrankį / įkroviklį / bateriją vietoje, kurioje temperatūra neviršija 50 °C.

Elektrinius įrankius ir baterijas draudžiama išmesti kartu su buitinėmis atliekomis. USE NAUDOJIMAS

• Baterijos įkrovimas ! Perskaitykite saugos įspėjimus ir instrukcijas, pateiktas kartu su įkrovikliu.

• Baterijos išėmimas ir įstatymas 2

• Baterijos įkrovos indikatorius 7 - spustelėkite baterijos įkrovos indikatoriaus mygtuką H, jei norite pamatyti baterijos įkrovos lygį 7a. ! Jei paspaudus mygtuką H7b pradeda mirksėti mažiausios baterijos įkrovos indikatorius, tai reiškia, kad baterija išsikrovusi. ! Jei paspaudus mygtuką H7c pradeda mirksėti 2 baterijos įkrovos indikatoriai, tai reiškia, kad baterijos temperatūra nėra leistiname darbo diapazone.

• Baterijos apsauga Įrankis staiga išsijungia arba jo nepavyksta įjungti, jeigu: - apkrova per didelė --> pašalinkite apkrovą ir vėl c) Nenaudojama sudėtinė baterija turi būti laikoma atokiau nuo metalinių daiktų, tokių kaip sąvaržėlės, monetos, raktai, vinys, varžtai ar kiti smulkūs metaliniai daiktai, galintys sujungti abu baterijos gnybtus. Įvykus trumpajam jungimui tarp baterijos gnybtų galima nusideginti ar gali kilti gaisras. d) Dėl netinkamų sąlygų iš baterijos gali ištekėti skystis – nelieskite jo. Skysčiui atsitiktinai patekus ant odos, nedelsiant nuplaukite vandeniu. Jeigu skysčio pateko į akis, papildomai kreipkitės pagalbos į gydytojus. Iš baterijos ištekėjęs skystis gali dirginti arba nudeginti. e) Nenaudokite pažeistos ar modikuotos sudėtinės baterijos ar įrankio. Tokios netinkamos sudėtinės baterijos gali kelti gaisro, sprogimo ar sužalojimo pavojų. f) Sudėtinės baterijos ar įrankio negalima deginti ar kaitinti. Bateriją deginant ar įkaitinus virš 130 °C (265 °F) ji gali sprogti. g) Laikykitės įrankio ar sudėtinės baterijos įkrovimo instrukcijų ir įkrovimą vykdykite nurodytame temperatūrų diapazone. Priešingu atveju galite sugadinti sudėtinę bateriją ar net sukelti gaisrą.

6) TECHNINĖ PRIEŽIŪRA

a) Jūsų elektrinio įrankio techninės priežiūros darbus gali vykdyti tik kvalikuotas remonto meistras, naudodamas tik identiškas atsargines dalis. Tokiu būdu elektrinis įrankis išliks saugus. b) Niekada neremontuokite sugadintos sudėtinės baterijos. Tokias baterijas remontuoti gali tik gamintojas arba įgalioto techninės priežiūros centro specialistai.

• Jei atliekate darbus, kurių metu darbo įrankis gali kliudyti paslėptus elektros laidus, tuomet elektrinį įrankį laikykite sugriebę izoliuotas rankenas (palietus tvirtinimo detales, kuriomis teka elektros srovė, metalinėse elektrinio įrankio dalyse gali atsirasti įtampa ir ištikti elektros smūgis). BENDRIEJI NURODYMAI

• Kai kurių medžiagų, kaip antai dažų, kurių sudėtyje yra švino, kai kurių medžių rūšių medienos, mineralų ir metalo dulkės gali būti kenksmingos (sąlytis su šiomis dulkėmis arba įkvėptos dulkės gali sukelti operatoriui arba šalia esantiems žmonėms alergines reakcijas ir (ar) kvėpavimo sistemos susirgimus); mūvėkite apsaugos nuo dulkių kaukę ir dirbdami naudokite dulkių ištraukimo įrenginį, jei jį galima prijungti.

• Kai kurių rūšių dulkės priskiriamos kancerogeninėms (pvz., ąžuolo arba buko medienos dulkės), ypač susimaišiusios su medienos taurinimui naudojamais priedais; mūvėkite apsaugos nuo dulkių kaukę ir dirbdami naudokite dulkių ištraukimo įrenginį, jei jį galima prijungti.

• Vadovaukitės šalyje taikomų direktyvų reikalavimais, skirtais medžiagoms, su kuriomis norite dirbti.

• Nedirbkite su medžiagomis, kurių sudėtyje yra asbesto (asbestas gali sukelti vėžį).

• Sukimo krypties selektorių A2 nustatykite į viduriniąją (užrakinimo) padėtį, prieš įrankį reguliuodami ar keisdami antgalius, o taip pat prieš jį nešdami ar padėdami į laikymo vietą.l PRIEDAI109 į priekį tb. ! Naudokite tik antgalius su rutuline tvirtinimo detale. Kitus antgalius galima naudoti įstačius į universalų laikiklį su rutuline tvirtinimo detale. ! Nenaudokite antgalių su pažeistu kotu.

• Įrankio laikymas ir valdymas y ! Dirbdami visada laikykite įrankį už pilka spalva pažymėtų sugriebimo vietų. - -neuždenkite ventiliacinių angų 2B; - -nespauskite įrankio pernelyg stipriai; tegul jis dirba už jus. NAUDOJIMO PATARIMAI

• Naudokite tinkamus darbui antgalius.

• Prieš sukant sraigtą į medinio ruošinio pakraštį, visų pirma reikia išgręžti skylutę, kad mediena nesuskiltų.

• Norėdami pasiekti optimalius rezultatus, įsukdami sraigtą (o ypač išsukdami) nuolat laikykite įrankį prispaustą.

• Prieš sukant sraigtą į kietmedį, visų pirma reikia išgręžti skylutę.

• Šis įrankis neskirtas profesionaliam naudojimui.

• Įrankis visada turi būti švarus (ypač ventiliacinės angos B2). ! Prieš valydami išimkite iš įrankio bateriją.

• Jeigu įrankis, nepaisant gamykloje atliekamo kruopštaus gamybos ir kontrolės proceso, vis dėlto sugestų, jo remontas turi būti atliekamas įgaliotose SKIL elektrinių įrankių remonto dirbtuvėse: - neišardytą įrankį kartu su pirkimo čekiu siųskite įrankio pardavėjui arba į artimiausią SKIL įmonės įgaliotą techninės priežiūros centrą (adresus bei atsarginių dalių brėžinius rasite www.skil.com).

• Turėkite omeny, kad garantija netaikoma, jei gedimas atsiranda dėl perkrovos ar netinkamo naudojimo (dėl SKIL garantijos sąlygų žr. www.skil.com arba kreipkitės į pardavėją). APLINKOSAUGA

• Nemeskite elektrinių įrankių, baterijų, papildomos įrangos ir pakuotės į buitinių atliekų konteinerius (galioja tik ES valstybėms): - pagal ES Direktyvą 2012/19/EB dėl naudotų elektrinių ir elektroninių prietaisų atliekų utilizavimo ir pagal galiojančius nacionalinius įstatymus netinkami naudoti elektriniai įrankiai turi būti surenkami atskirai ir pristatyti į tokių atliekų surinkimo vietas; - simbolis

primins apie tai, kai tokią įrangą reikės išmesti. ! Prieš išmesdami bateriją izoliuokite jos kontaktus, kad neįvyktų trumpasis jungimas.

TRIUKŠMAS IR VIBRACIJA

• Išmatavus pagal EN62841 standartą, šio įrankio garso slėgio lygis yra 89 dB(A), garso galios lygis yra 100 dB(A) (neapibrėžtis K = 3 dB), o vibracija <2,5 m/s

• Vibracijos sklaidos lygis išmatuotas pagal standarte EN 62841 išdėstytus standartizuoto bandymo reikalavimus; ši vertė gali būti naudojama vienam įrankiui palyginti su kitu bei išankstiniam vibracijos poveikiui įvertinti, kai įrankis naudojamas paminėtais būdais: paleiskite; - -baterijos temperatūra nėra leistiname darbo diapazone nuo –20 °C iki +50 °C --> paspaudus mygtuką H pradeda mirksėti 2 baterijos įkrovos indikatoriai 7c; palaukite, kol baterijos temperatūra grįš į leistiną darbo diapazoną; - baterija beveik išsikrovusi (apsauga nuo visiško išsikrovimo) --> paspaudus mygtuką H rodomas žemas baterijos lygis arba mirksi žemo įkrovos lygio indikatorius 7b; įkraukite bateriją. ! Nelaikykite nuspaudę pagrindinio jungiklio, jei įrankis išsijungė automatiškai, nes galite sugadinti bateriją.

• Diržo apkabos tvirtinimas 8 - pritvirtinkite diržo apkabą L prie suktuvo pridedamu varžtu.

• Sukimo krypties keitimas 9 - kol šis selektorius neužksuotas kraštinėje kairėje arba dešinėje padėtyje, E2 jungiklio negalėsite įjungti. ! Sukimo kryptį keiskite tik įrankiui visiškai sustojus.

• Bendras jungiklis įrankiui įjungti ir išjungti q bei greičiui reguliuoti w - sukimo greitį tolygiai reguliuokite nuo 0 iki maksimumo stipriau ar silpniau spausdami pagrindinį jungiklį E2

• LED lemputė e - LED lemputė įsijungia paspaudus pagrindinį jungiklį E, o taip pat paspaudus LED lemputės mygtuką F arba režimo mygtuką G. - Paspaudę LED lemputės mygtuką F pasirinksite norimą ryškumą: Mažas ryškumas – išsijungia praėjus maždaug 10 sek. po pagrindinio jungiklio atleidimo; Didelis ryškumas – išsijungia praėjus maždaug 600 sek. po pagrindinio jungiklio atleidimo. ! Jei LED lemputė pradeda greitai mirksėti, tai reiškia, kad suveikė baterijos apsauga (žr. pirmiau).

• Režimo pasirinkimas r - paspauskite režimo mygtuką G, kad pasirinktumėte norimą režimą. Mažo greičio režimas (šviečia 1 žalias indikatorius) ra - priveržimas mažesne jėga ir mažu sukimo greičiu; - mažiems sraigtams. Vidutinio greičio režimas (šviečia 2 žali indikatoriai) rb: - priveržimas vidutine jėga ir sukimo greičiu; - vidutinio dydžio sraigtams. Didelio greičio režimas (šviečia 3 žali indikatoriai) rc: - -priveržimas didele jėga ir sukimo greičiu; - -dideliems sraigtams ir varžtams. Valdymo režimas (šviečia žalias „CM“ indikatorius) rd: - pradėkite iš lėto, kad įsmeigtumėte sraigtą į medieną; - įsmeigus sraigtą greitis automatiškai didinamas; - ilgiems sraigtams, ypač PHILLIPS ir POZIDRIVE. ! Valdymo režimas veikia tik įsukant sraigtą; išsukant atgal jis naudojamas tik vidutiniam greičiui. ! Režimus galima pakeisti tik tuomet, kai dega žalias LED indikatorius (-ai) ir įrankio variklis nesisuka.
