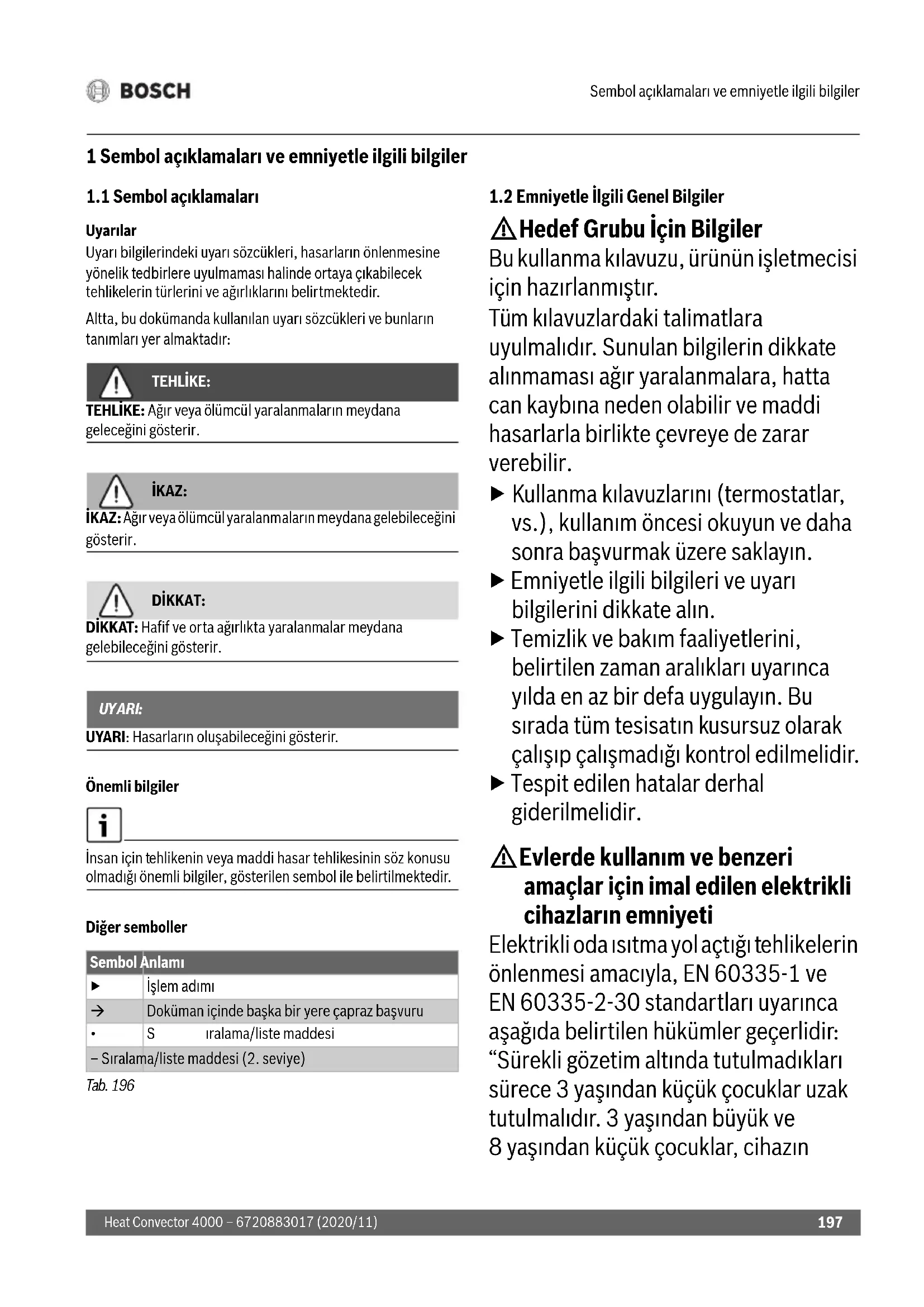

Heat Convector 4000 – 6720883017 (2020/11) 1 Sembol açıklamaları ve emniyetle ilgili bilgiler

1.1 Sembol açıklamaları

Uyarılar Uyarı bilgilerindeki uyarı sözcükleri, hasarların önlenmesine yönelik tedbirlere uyulmaması halinde ortaya çıkabilecek tehlikelerin türlerini ve ağırlıklarını belirtmektedir. Altta, bu dokümanda kullanılan uyarı sözcükleri ve bunların tanımları yer almaktadır: TEHLİKE: TEHLİKE: Ağır veya ölümcül yaralanmaların meydana geleceğini gösterir. İKAZ: İKAZ: Ağır veya ölümcül yaralanmaların meydana gelebileceğini gösterir. DİKKAT: DİKKAT: Hafif ve orta ağırlıkta yaralanmalar meydana gelebileceğini gösterir. UYARI: UYARI: Hasarların oluşabileceğini gösterir. Önemli bilgiler İnsan için tehlikenin veya maddi hasar tehlikesinin söz konusu olmadığı önemli bilgiler, gösterilen sembol ile belirtilmektedir. Diğer semboller Tab. 196

1.2 Emniyetle İlgili Genel Bilgiler

H Hedef Grubu İçin Bilgiler Bu kullanma kılavuzu, ürünün işletmecisi için hazırlanmıştır. Tüm kılavuzlardaki talimatlara uyulmalıdır. Sunulan bilgilerin dikkate alınmaması ağır yaralanmalara, hatta can kaybına neden olabilir ve maddi hasarlarla birlikte çevreye de zarar verebilir. ▶ Kullanma kılavuzlarını (termostatlar, vs.), kullanım öncesi okuyun ve daha sonra başvurmak üzere saklayın. ▶ Emniyetle ilgili bilgileri ve uyarı bilgilerini dikkate alın. ▶ Temizlik ve bakım faaliyetlerini, belirtilen zaman aralıkları uyarınca yılda en az bir defa uygulayın. Bu sırada tüm tesisatın kusursuz olarak çalışıp çalışmadığı kontrol edilmelidir. ▶ Tespit edilen hatalar derhal giderilmelidir. H Evlerde kullanım ve benzeri amaçlar için imal edilen elektrikli cihazların emniyeti Elektrikli oda ısıtma yol açtığı tehlikelerin önlenmesi amacıyla, EN 60335-1 ve EN 60335-2-30 standartları uyarınca aşağıda belirtilen hükümler geçerlidir: “Sürekli gözetim altında tutulmadıkları sürece 3 yaşından küçük çocuklar uzak tutulmalıdır. 3 yaşından büyük ve 8yaşından küçük çocuklar, cihazın Sembol Anlamı ▶ İşlem adımı Doküman içinde başka bir yere çapraz başvuru

• Sıralama/liste maddesi – Sıralama/liste maddesi (2. seviye)Sembol açıklamaları ve emniyetle ilgili bilgiler Heat Convector 4000 – 6720883017 (2020/11)

normal kullanım konumda yerleştirilmiş veya monte edilmiş olduğu zaman, ancak gözetim altında olduklarında veya cihazın güvenli kullanımı konusunda eğitilmiş olduklarında ve olası tehlikeleri anlamış olduklarında açabilir ve kapatabilir. 3 yaşından büyük ve 8yaşından küçük çocuklar, elektrik fişini elektrik prizine takamaz, cihazda ayarlar yapamaz, cihazı temizleyemez ve/veya kullanıcı tarafından yapılması gereken bakımları yapamaz.” “Şebeke bağlantı kablosu hasar gördüğünde, muhtemel tehlikelerin önlenmesi için bu kablo üretici veya üreticinin müşteri hizmetleri veya eşdeğer niteliklere sahip kişiler tarafından değiştirilmelidir.” H Evlerde kullanım ve benzeri amaçlar için imal edilen elektrikli cihazların emniyeti Elektrikli cihazların yol açtığı tehlikelerin önlenmesi amacıyla, EN 60335-1 standardına uygun olarak aşağıda belirtilen hükümler geçerlidir: “Bu cihaz, gözetim altında tutuldukları veya cihazın güvenli kullanımı konusunda bilgilendirildikleri ve kullanımdan kaynaklanabilecek tehlikelerin bilincinde oldukları sürece

8. yaşını aşmış çocuklar ve kısıtlı fiziksel,

duyusal veya mental yeteneklere sahip veya eksik deneyime ve bilgiye sahip kişiler tarafından kullanılabilir. Çocuklar cihaz ile oynamamalıdır. Temizlik ve kullanıcı tarafından yapılması gereken bakım çalışmalarının, gözetim altında tutulmayan çocuklar tarafından yapılması yasaktır.” “Şebeke bağlantı kablosu hasar gördüğünde, muhtemel tehlikelerin önlenmesi için bu kablo, üretici, üreticinin müşteri hizmetleri veya eşdeğer niteliklere sahip kişiler tarafından değiştirilmelidir.” H Montaj ve kullanım ▶Cihazı, bir elektrik prizinin altına veya tüllerin/perdelerin veya başka yanıcı malzemelerin yakınına monte etmeyin. ▶Isıtıcıyı doğrudan bir banyo küvveti, duşakabin veya havuz yakınında kullanmayın. ▶ Ürünü, oda sürekli olarak denetlenmediği sürece odayı tek başına terk etme durumunda olmayan kişilerin bulunduğu küçük odalarda kullanmay ın. H Sıcak yüzey Bu ürünün bazı parçaları çok ısınabilir ve deri ile temas etmesi halinde yanıklara yol açabilir. Ortamda çocuklar veya korunmaya ihtiyacı olan yetişkinler bulunduğu takdirde oldukça dikkatli olunmalıdır.Ürün İle İlgili Bilgiler

Heat Convector 4000 – 6720883017 (2020/11) H Aşırı ısınma tehlikesi, yangın tehlikesi Yangın tehlikesinin azaltılması: ▶Hava çıkışı ile tekstil ürünler, perdeler veya yanıcı diğer malzemeler arasında en az 1 m mesafe bırakılmalıdır. ▶ Konvektör üzerine herhangi bir şey koymayın. Konvektörün üzerini kapatmayın veya üzerine çıkmayın. ▶ Konvektörün engelsiz ısı yaymasını sağlayın. ▶ Ürünü sadece yatay ve sağlam zemin üzerinde veya duvara monte edilmiş haldeyken kullanın. H Elektrik akımı nedeniyle hayati tehlike! Arızalı bir ürüne veya bağlantı kablosuna temas edilmesi elektrik çarpmasına yol açabilir. ▶ Ürün yere düşürüldüğü takdirde ürünü kullanmayın. ▶ Gözle görülür hasar belirtisi söz konusu olduğunda ürünü kullanmayın. ▶ Ürünü açmayın. ▶ Her türlü müdahaleden kaçının. ▶ Ürünü artık kullanmayın ve elektrik şebekesinden ayırın. ▶ Yetkili servise başvurun. Yetkili servis adresileri için bkz. Bölüm 9, Sayfa 207. -veya- ▶ Ürünü usulüne uygun şekilde imha edin. 2 Ürün İle İlgili Bilgiler Bu kılavuz, tesisat işletmecisi için Heat Convector 4000 konvektörünün güvenli kullanımına ilişkin önemli bilgiler içermektedir. Konvektör, sadece güvenlik bölgesi (gri renkte gösterilen Şekil 3, Sayfa 211) dışında bir yere yerleştirilebilir veya monte edilebilir. Bunun için: ▶Montaj kılavuzunu dikkate alın.

2.1 Uygunluk Deklarasyonu

Bu ürün, yapısı ve çalışma şekli bakımından Avrupa Birliği yönetmeliklerince ve ulusal yönetmeliklerce öngörülen gerekliliklere uygundur. CE işareti ile ürünün, ürünün CE ile işaretlendirilmesini gerektiren ve uygulanması gereken yasal Avrupa Birliği yönetmeliklerine uygunluğu beyan edilir. Uygunluk Beyanı'nın eksiksiz metnine İnternet üzerinden ulaşabilirsiniz: www.bosch-thermotechnology.com.

2.2 Teslimat kapsamı

▶ Teslimatta ambalajda hasar olup olmadığını kontrol edin. ▶Teslimat kapsamının eksiksiz olduğunu kontrol edin: – Heat Convector 4000 – Teknik dokümantasyon

2.3 Terminoloji açıklaması

Heat Convector 4000, bu dokümanın bundan sonraki kısımlarında ürün, konvektör veya cihaz olarak adlandırılmaktadır.

2.4 Talimatlara uygun kullanım

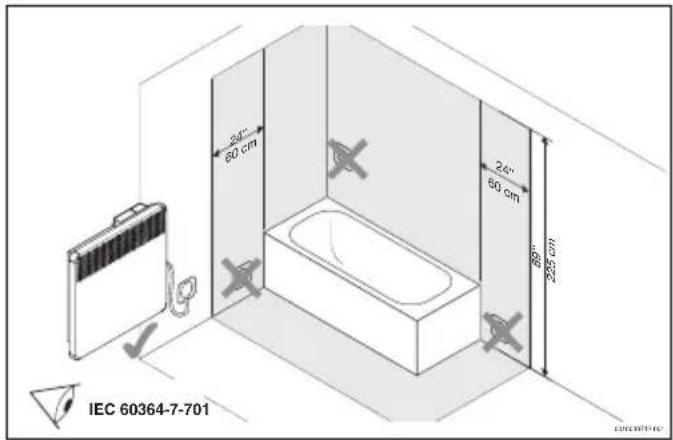

Konvektör, odaların ısıtılması için öngörülmüştür. ▶ Teknik verilerde ve ülkeye özgü standartlarda ve yönetmeliklerde öngörülen bağlantı koşullarına uyun. ▶ Konvektörü, sadece güvenlik bölgesi (gri renkte gösterilen Şekil 3, Sayfa 211) dışında bir yere yerleştirin veya monte edin. Bunun dışındaki kullanımlar amacına uygun olmayan kullanım olarak kabul edilmektedir. Talimatlara uygun olmayan kullanım nedeniyle meydana gelen hasarlar için üretici firma herhangi bir sorumluluk üstlenmez.İlk devreye almada Heat Convector 4000 – 6720883017 (2020/11)

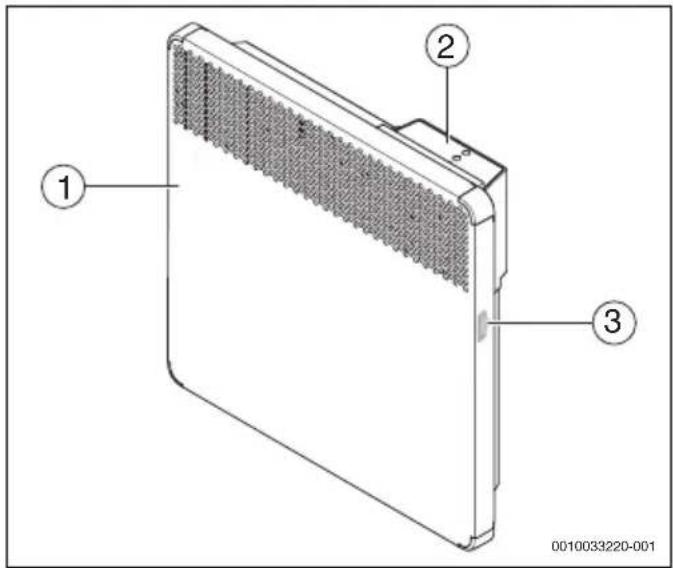

Heat Convector 4000, odaların ısıtılması için duvar tipi veya yer tipi elektrikli bir panel konvektördür ( Şekil 4.5, Sayfa 201). Resim 1, Sayfa 211 için şekil içeriği açıklaması: [1] Konvektör [2] Ekran [3] Açma/Kapatma düğmesi 3 İlk devreye almada Cihaz kurulduğunda, yerleştirildiğinde veya önemli ölçüde daha soğuk bir ortama getirildiğinde, öncelikle oda sıcaklığına alışmalıdır. ▶Cihazı yarım saat çalıştırmayın. Cihaz ilk defa ısıttığında, imalat kalıntılarının kuruması nedeniyle hafif koku oluşabilir (en fazla 2 saat). 4 Kullanım ve işletim ▶ Emniyetle ilgili bilgileri dikkate alın ( Bölüm 1.2, Sayfa 197).

4.1 Konvektörün açılması/kapatılması

Konvektör Açma/Kapama şalteri ( Şekil 1, [3], Sayfa 211) üzerinden çalıştırılır ve kapatılır. Konvektörün çalıştırılması: ▶ Şalteri I konumuna getirin. Konvektörün kapatılması: ▶ Şalteri 0 konumuna getirin. Konvektörü, örneğin ısıtma periyodu sona erdikten sonra uzun süre kullanılmayacağı zaman sadece Açma/Kapama şalterinden kapatın.

4.2 Kumanda panelinin kullanımı

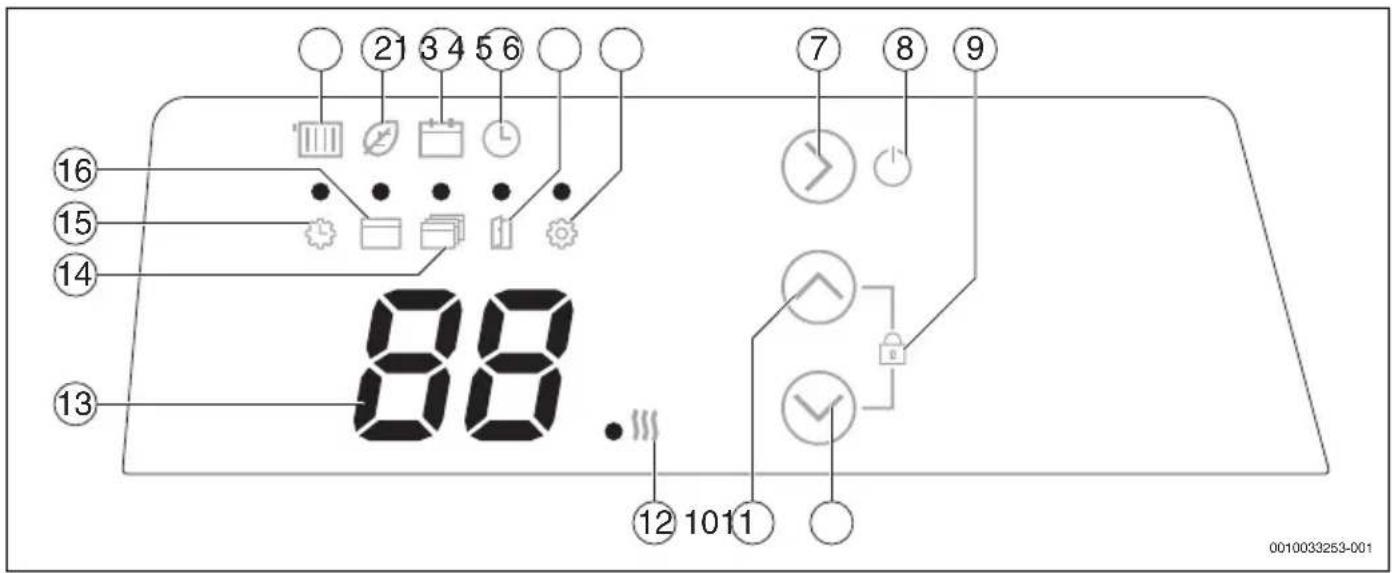

Kumanda panelinin kumanda elemanları için bkz. Bölüm 2, Sayfa 211. Kumanda panelinin tarih hafızası yoktur. Konvektör 5 saniye uzun süre elektrik şebekesinden ayrıldığında (elektrik fişinin prizden ayrılması), tarih ve saat silinir. Isıtma programları kayıtlı kalır.

4.2.1 Kumanda panelinin açılması

Açma/Kapama tuşu tuşu ( Şekil 2, [7], Sayfa 211) ile ekranlı kumanda paneli açılır ve kapatılır. Kumanda panelinin açılması: ▶ tuşuna basın. Kumanda panelinin kapatılması: ▶ tuşunu 5 saniyeden uzun süre basılı tutun. Kumanda paneli açıldığında, ekranda en son kullanılmış güncel ayarlı çalışma modu gösterilir. Ekran ilk kez açıldığında, ısıtma işletmesi çalışma modu etkindir. Temel ısıtma işletmesi çalışma modu sıcaklığı ayarı 19 °C'dir. 5 dakika boyunca dokunulmayan ekran kararır.

4.3 Parametrelendirme ve ayarlar

4.3.1 'Parametrelendirme' menüsünün açılması

'Parametrelendirme' menüsünde cihazın ayarları yapılabilir. 'Parametrelendirme' menüsünün açılması için: ▶ piktogramı üzerindeki kontrol lambası yanmaya başlayana kadar tuşuna art arda basın. "no” yanıp sönmeye başlar. ▶ go gösterilene kadar veya tuşuna basın. ▶ go seçeneğini onaylamak için tuşuna basın. Ekranda 'Parametrelendirme' menüsü gösterilir.Kullanım ve işletim

4.3.2 Ayar menülerinin açılması

Aşağıda belirtilen ayar menüleri açılabilir:

• Gün ve saat (d/HH/MM)

• Pencere açık fonksiyonu (][) Ayar menüsünün görüntülenmesi: ▶ 'Parametrelendirme' menüsünü açın. ▶ İstediğiniz menünün kontrol lambası yanmaya başlayana kadar tuşuna art arda basın.

4.3.3 'Parametrelendirme' menüsünden çıkılması

'Parametrelendirme' menüsünden çıkılması: ▶ piktogramı üzerindeki kontrol lambası yanmaya başlayana kadar tuşuna art arda basın. "no” yanıp sönmeye başlar. ▶ no seçeneğini onaylamak için tuşuna basın. Cihazda ısıtma işletmesi çalışma modu etkindir. Ayar menülerinde 60 saniye boyunca herhangi bir işlem yapılmadığında, kumanda paneli otomatik olarak bu menüden çıkar. Cihaz tekrar ısıtma işletmesi çalışma moduna geri döner.

4.4 Gün ve saat ayarı

Günlük program ve haftalık program ayarlanmadan önce gün ve saat ayarı yapılmalıdır. Gün ve saat ayarının yapılması: ▶ 'Parametrelendirme' menüsünü açın ( Bölüm 4.3.1, Sayfa 200). Ekranda 'Gün ve saat' menüsü gösterilir. Ekranda d/1 yanıp söner ve gün ayarı yapılabilir. ▶ Günü değiştirmek için ve tuşuna basın. 1 sayısı Pazartesi gününe ve 7 sayısı Pazar gününe karşılık gelmektedir. ▶Ayarlanan günü onaylamak için tuşuna basın. Ekranda HH/12 yanıp söner. Saat değeri ayarlanabilir. ▶ 0 ile 23 arası bir saat değeri ayarlamak için veya tuşuna basın. ▶ Ayarlanan saat değerini onaylamak için tuşuna basın. Ekranda /00 yanıp söner. Dakika değeri ayarlanabilir. ▶ 0 ile 59 dakika arası bir değer ayarlamak için veya tuşuna basın. ▶ Ayarlanan dakika değerini onaylamak için tuşuna basın. Ekranda 'Günlük program' menüsü (P6) gösterilir.

4.5 Kumanda panelindeki çalışma modları ve göstergeler

Tab. 197 Kumanda panelindeki çalışma modları (

Şekil 2, Sayfa 211) Pozisyo

Çalışma modu Tanıtım 1Isıtma işletmesi Isıtma işletmesi çalışma modu için sıcaklık ayarlanır. Bölüm 4.5.2, Sayda 202 2 ECO Enerji tasarrufu için çalışma modu. Fabrika ayarındaki sıcaklık değeri, ısıtma işletmesi çalışma modu sıcaklığından 3 °C düşük ayarlanmıştır. Bölüm 4.5.3, Sayda 202 3PROGIsıtma işletmesi çalışma modu ile ECO çalışma modu arasında otomatik geçiş yapılır. Bölüm 4.5.4, Sayfa 203 Bölüm 4.5.5, Sayfa 204 Bölüm 4.5.6, Sayfa 204 4 TIMER Cihazın çalıştırılması/kapatılması için zaman programları için program saati. Bölüm 4.5.7, Sayda 205Kullanım ve işletim Heat Convector 4000 – 6720883017 (2020/11)

4.5.1 Çalışma modlarının açılması ve ayarlanması

Çalışma modlarından birinin açılması: ▶ İstediğiniz çalışma modunun piktogramı altındaki kontrol lambası yanmaya başlayana kadar tuşuna art arda basın. Ekranda, çalışma modu için en son ayarlanmış sıcaklık gösterilir. Çalışma modu sıcaklığının değiştirilmesi: ▶ İstenen sıcaklık ayarlanana kadar veya tuşuna basın. İlgili tuşa 5 saniye boyunca basılmadığında ayarlanan sıcaklık otomatik olarak kaydedilir. Ekranda oda sıcaklığı gösterilir.

4.5.2 Isıtma işletmesi çalışma modu

Kumanda paneli, konvektörü ayarlanmış sıcaklıkta tutar. İstenen s ıcaklık 7 °C ve 12 °C ile 28 °C aralığında ayarlanabilir. Temel ayar: 19 °C. Isıtma işletmesi çalışma modunun açılması ve ayarlanması: ▶ Bölüm 4.5.1, Sayfa 202 altında belirtilen işlem adımları uygulanmalıdır. Isıtma işletmesi çalışma modu için olan sıcaklık ECO çalışma modu için olan sıcaklıktan daha düşük bir değere ayarlandığında, ECO çalışma modu için olan sıcaklık ayarı, otomatik olarak ısıtma işletmesi çalışma modu için olan sıcaklığı 1°C altına düşer.

4.5.3 ECO çalışma modu

Fabrika ayarındaki ECO çalışma modu için olan sıcaklık değeri, ısıtma işletmesi çalışma modu sıcaklığından 3 °C düşük ayarlanmıştır. İstenen sıcaklık, güncel çalışma modu sıcaklığından 6°C ile 1°C arasında daha düşük aralığında ayarlanabilir. ECO çalışma modunun açılması ve ayarlanması: ▶ Bölüm 4.5.1, Sayfa 202 altında belirtilen işlem adımları uygulanmalıdır. ECO çalışma modunu, geceleri veya oda 2 saatten uzun süre kullanılmayacağı zaman ayarlamanızı öneriyoruz. Pozisyo

Sembol Açıklama 15 Gün ve saat ayarı Gün ve saat ayarı yapıldığı sırada bu sembol üzerindeki LED yanıp söner ( Bölüm 4.4, Sayfa 201). 16 Haftalık program 7d Haftalık program 7d ayarı yapıldığı sırada bu sembol üzerindeki LED yanıp söner ( Bölüm 4.5.6, Sayfa 204). 14 Günlük program P6 Günlük program P6 ayarı yapıldığı sırada bu sembol üzerindeki LED yanıp söner ( Bölüm 4.5.5, Sayfa 204). 5 Açık Pencere algılama Bu fonksiyon, ani sıcaklık düşüşü nedeniyle odadaki bir pencerenin açık olduğunu algılar. 6 Ayarlar Bu sembol üzerinden ayarlar yapılabilir. 12 Isıtma Bu sembol yanındaki LED yandığında, cihaz odayı ısıtmaktadır. 7/8 Çalışma modu/Onaylama/Açma Bu tuş ile ç alışma modu seçilir veya bir ayar onaylanır. Cihaz kapalı olduğunda, bu tuş ile cihaz çalıştırılır. 11/10/9 Alt/Üst/Tuş kilidi Bu tuşlar kullanılarak bir değer (örneğin sıcaklık) düşürülür veya yükseltilir. Ayarların yanlışlıkla değiştirilmesini önlemek amacıyla iki tuş aracılığıyla tuş kilidi etkinleştirilebilir. 13 Ekran göstergesiKullanım ve işletim

4.5.4 PROG çalışma modu

• PROG çalışma modunun açılması ve ayarlanması: ▶ Bölüm 4.5.1, Sayfa 202 altında belirtilen işlem adımları uygulanmalıdır. PROG çalışma modu için 4.5.2 ve 4.5.3 altında ayarlanmış sıcaklıklar geçerlidir. Hangi çalışma modunun etkin olduğu, günlük program veya haftalık program aracılığıyla yönetilir. Önceden tanımlanmış 5 günlük program (P1 P5) mevcuttur. Ayrıca ilave bir gündüz programı (P6) istendiği gibi ayarlanabilir ( Bölüm 4.5.5, Sayfa 204). Bu programların birleşiminden haftalık program (7d) oluşmaktadır. Haftalık program istendiği gibi ayarlanabilir ( Bölüm 4.5.6, Sayfa 204). Önceden tanımlanmış günlük programlar (P1 - P5) Aşağıdaki tablolarda, önceden tanımlanmış programların ısıtma evreleri gösterilmektedir. Programlarda (P1
• P5) değişikliklerin yapılması mümkün değildir. Aşağıdaki tablolarda, ısıtma işletmesi çalışma modu için siyah renkli kare sembolü ve ECO çalışma modu için dolgusuz hücre kullanılmıştır. Tab. 199 P1 programı P1, gündüz evde bulunulmadığında önerilen ön tanımlı programdır (ECO çalışma modu:22:00 p. 6
• :00 saat ve 08:00 p. 18
• :00 saat; ısıtma işletmesi çalışma modu: 06:00 p. 8
• :00 saat ve 18:00 p. 22
• :00 İstenilen şalt zamanı (örn. saat ) gösterilene kadar düğmesini çevirin. Tab. 200 P2 programı P2, öğlen evde bulunulmadığında önerilen ön tanımlı programdır (ECO çalışma modu:22:00 p. 6
• :00 saat, 08:00 p. 12
• :00 saat ve 14:00 p. 18
• :00; ısıtma işletmesi çalışma modu: 06:00 p. 8
• :00 saat, 12:00 p. 14
• :00 saat ve 18:00 p. 22
• :00 İstenilen şalt zamanı (örn. saat ) gösterilene kadar düğmesini çevirin. Tab. 201 P3 programı P3, örneğin Cumartesi veya Pazar gibi tüm gün evde bulunulduğunda önerilen ön tanımlı programdır (ECO çal ışma modu:22:00 p. 8
• :00 saat; ısıtma işletmesi çalışma modu: 08:00 :00 İstenilen şalt zamanı (örn. saat ) gösterilene kadar düğmesini çevirin. Tab. 202 P4 programı P4, ısıtma işletmeci çalışma modunda kesintisiz işletim için önerilen ön tanımlı programdır. Süre 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 Çalışma modu Süre 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 Çalışma modu Süre 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 Çalışma modu Süre 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 Çalışma moduKullanım ve işletim Heat Convector 4000 – 6720883017 (2020/11) p. 22

Tab. 203 P5 programı P5, ECO çalışma modunda kesintisiz işletim için önerilen ön tanımlı programdır.

4.5.5 Günlük program P6 (kişisel) ayarı

• Daha önce gün ve saat ayarlandığında, günlük program P6 seçilmiş olur ve ilk iki işlem adımının uygulanması gerekli değildir. Günlük program P6 ayarı: ▶ 'Parametrelendirme' menüsünü açın ( Bölüm 4.3.1, Sayfa 200). ▶ 'Günlük program' ayar menüsünü (P6) açın ( Bölüm 4.3.2, Sayfa 201). Ekranda P6/no yanıp söner. ▶ P6/go gösterilene kadar veya tuşuna basın. ▶ P6/go seçeneğini onaylamak için tuşuna basın. Ekranda 00/Ec yanıp söner. Saat için 00 ve ECO çalışma modu için Ec gösterilmektedir. ▶ Ec çalışma modundan (ECO) Co çalışma moduna (ısıtma işletmesi) geçmek için veya tuşuna basın. ▶Ayarlanmış çalışma modunu gösterilen saat için onaylamak için tuşuna basın. Ekranda 01/Ec yanıp söner. ▶Bu işlem adımını 0 ile 23 arası her saat için tekrarlayın. Son saat (23) ayarlandıktan sonra ekranda P6/no yanıp söner. ▶P6 gündüz programını onaylamak için tuşuna basın. Ekranda haftalık program (7d) gösterilir. Tabloda, gündüz programı P6 için önceden tanımlanmış ayarlar gösterilmektedir. Tab. 204 P6 programı (kişisel olarak ayarlanabilir) P6 programı, P1 programının önceden tanımlanmış ayarlarına sahiptir (ECO çalışma modu:22:00 p. 6
• :00 saat ve 08:00 p. 18
• :00 saat; ısıtma işletmesi çalışma modu: 06:00 p. 8
• :00 saat ve 18:00 :00 İstenilen şalt zamanı (örn. saat ) gösterilene kadar düğmesini çevirin. p. 22

4.5.6 Haftalık program 7d (kişisel) ayarı

Daha önce günlük program P6 ayarlandığında, haftalık program 7d seçilmiş olur ve ilk iki işlem adımının uygulanması gerekli değildir. Haftalık program 7d ayarı: ▶ 'Parametrelendirme' menüsünü açın ( Bölüm 4.3, Sayfa 200). ▶'Haftalık program 7d' ayar menüsünü açın ( Bölüm 4.3.2, Sayfa 201). Ekranda 7d/no yanıp söner. ▶ 7d/go gösterilene kadar veya tuşuna bas ın. ▶ 7d/go seçeneğini onaylamak için tuşuna basın. Ekranda d1/P1 yanıp söner. Gün için d1 ve bu gün için önceden ayarlanmış program için P1 gösterilmektedir. ▶ P1 programından P6 programına geçiş yapmak için veya tuşuna basın. ▶ Gösterilen gün için ayarlanmış programı onaylamak için tuşuna basın. Ekranda d2/P1 yanıp söner. ▶Bu işlem adımını her gün (d1 - d7) için tekrarlayın. Son gün (d7) ayarlandıktan sonra ekranda 7d/no yanıp söner. ▶Haftalık programı 7d onaylamak için tuşuna basın. Ekranda Açık Pencere fonksiyonu gösterilir. Tabloda, haftalık program 7d için önceden tanımlanmış ayarlar gösterilmektedir. Haftanın her gününe bir günlük program (P1 - P6) atanabilir. Tab. 205 Haftalık program 7d (kişisel olarak ayarlanabilir) Süre 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 Çalışma modu Süre 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 Çalışma modu Gün d1 d2 d3 d4 d5 d6 d7 Program P1P1P2P1P1P3P3Kullanım ve işletim

4.5.7 TIMER çalışma modu

Timer çalışma modu ile ayarlanmış program 8 saate varan süre için değiştirilebilir (üzerine kaydetme). Program saati süresi sona erdiğinde, konvektör tekrar ayarlanmış programa geri döner. Fabrika ayarı 1 saattir. Program saati 1 ile 8 saat arasında (1 saatlik adımlar ile) değiştirilebilir. TIMER çalışma modunun açılması ve ayarlanması: ▶ piktogramı altındaki kontrol lambası yanmaya başlayana kadar tuşuna art arda basın. Ekranda, cihaz kapatıldıktan sonra ayarlanmış güncel zaman gösterilir. TIMER çalışma modunun zaman ayarının değiştirilmesi: ▶ İstenen zaman (1...8 saat arası) ayarlanana kadar veya tuşuna basın. İlgili tuşa 5 saniye boyunca basılmadığında ayarlanan sıcakl ık otomatik olarak kaydedilir. Ekranda oda sıcaklığı gösterilir. TIMER çalışma modundan çıkılması: ▶ tuşuna basın. Program saati durdurulur. Ekranda 'Parametrelendirme' menüsü açılır. ▶ Dikkat: PROG çalışma modu seçili olduğunda, sıcaklık 6 °C'ye varan bir değer kadar daha düşüktür (fabrika ayarı 3°C). Bu husus, ECO çalışma modunun etkin olduğu zamanlarda geçerlidir (Bölüm 4.5.3, Sayfa 202).

4.5.8 Donma koruması

Isıtma işletmesi çalışma modu üzerinden donma koruması çalışma modu da ayarlanabilir. Donma koruması ayarı: ▶Isıtma işletmesi çalışma modu için sıcaklık değerini 7 °C olarak ayarlayın. Konvektör, oda sıcaklığı 7°C seviyesinin altına düştüğünde etkinleştirilir. Ayarlanmış programda ECO çalışma moduna geçildiğinde, ayarlanmış donma sınırı sıcaklığı 6°C değerine düşer. Dikkat: PROG çalışma modu seçili olduğunda, ECO çalışma modunun etkin olduğu zamanlarda sıcaklık, en fazla 6 °C kadar düşer (fabrika ayarı 3 °C) ( Bölüm 4.5.3, Sayfa 202). Bu çalışma modunun, oda birkaç gün kullanılamyacağı zaman ayarlanmasını öneriyoruz.

4.6 Pencere Açık fonksiyonu ayarı

Daha önce haftalık program 7d ayarlandığında, Pencere Açık fonksiyonu seçilmiş olur ve ilk iki işlem adımının uygulanması gerekli değildir. Pencere Açık fonksiyonunun etkinleştirilmesi: ▶ 'Parametrelendirme' menüsünü açın ( Bölüm 4.3.1, Sayfa 200). ▶'Haftalık program 7d' ayar menüsünü açın ( Bölüm 4.3.2, Sayfa 201). Ekranda ][/oF yanıp söner. ▶ ][/on gösterilene kadar veya tuşuna basın. ▶ ][/on seçeneğini onaylamak için tuşuna basın. Pencere Açık fonksiyonu etkinleştirilmiştir. Ekranda 'Parametrelendirme' menüsü açılır. Bulunduğu odada açık pencere algılayan cihaz, ısıtma işletmesini durdurur ve ekranda ][ yanıp söner. Isıtma iş letmesini devam ettirmek: ▶ ][/go gösterilene kadar veya tuşuna basın. ▶ ][/go seçeneğini onaylamak için tuşuna basın. Cihaz tekrar ısıtma işletmesindedir. Ekranda oda sıcaklığı gösterilir. Bazı durumlarda cihaz açık bir pencereyi algılamayabilir (örneğin cihaz odanın hava cereyanına maruz kalmayacak odanın izolasyonlu bir yerinde bulunduğunda, bir ısıtma kaynağının yakınına konumlandırıldığında veya odadaki sıcaklık dalgalanması çok az olduğunda).

Ayarların yanlışlıkla değiştirilmesini önlemek amacıyla kumanda paneli kilitlenebilir. Kumanda panelinin kilitlenmesi: ▶ veya tuşlarını aynı anda 5 saniyeden daha uzun bir süre basılı tutun. Tuş kilidi etkinleştirilmiştir. Ekranda sadece oda sıcaklığı gösterilir. Kumanda paneli kilidinin açılması: ▶ veya tuşlarını aynı anda 5 saniyeden daha uzun bir süre basılı tutun. Kumanda panelinin kilidi açılmıştır.Temizlik ve bakım Heat Convector 4000 – 6720883017 (2020/11)

4.8 Cihaz kalibrasyonu

Ekranda gösterilen sıcaklığı gerçek oda sıcaklığı ile eşitlemek için cihaz kalibre edilebilir. Cihazın kalibrasyonu: ▶Oda sıcaklığını ölçün ve kumanda panelinde gösterilen sıcaklık ile karşılaştırın. ▶, ve tuşlarını aynı anda basılı tutun. Ekranda güncel düzeltme değeri gösterilir (fabrika ayarı 0,0 °C). ▶-3°C ile +3°C arası düzeltme değerini gösterilen sıcaklık ile eşitlemek için veya tuşuna basın. Kalibrasyon işleminin sonlandırılması: ▶, ve tuşlarını aynı anda basılı tutun. Cihaz güncel çalışma moduna geri döner. 5 saniye veya daha uzun süre herhangi bir tuşa basılmadığında, cihaz otomatik olarak kalibrasyon modundan çıkar. 5 Temizlik ve bakım Ürünün iç kısmına her türlü müdahale yasaktır. ▶Aşındırıcı veya tahriş edici temizlik maddeleri kullanmayın. ▶ Temizlemeden önce cihazı elektrik beslemesinden ayırın ve yeniden bağlamadan önce kurumaya bırakın. ▶Bağlantı kablosunu ısınmış konvektörün üzerine koymayın. ▶ Elektrikli yapı parçalarının içine su girmemesine dikkat edin. ▶Hava giriş ve çıkış ızgaralarını, altı ayda bir elektrikli süpürge veya fırça ile tozlardan ve kirlerden arındırın. 6 Çevre koruması ve imha Çevre koruması, Bosch Grubu'nun temel bir şirket prensibidir. Ürünlerin kalitesi, ekonomiklilik ve çevre koruması, bizler için aynı önem seviyesindedir. Çevre korumasına ilişkin yasalara ve talimatlara çok sıkı bir şekilde uyulmaktadır. Çevrenin korunması için bizler, mümkün olan en iyi teknolojiyi ve malzemeyi kullanmaya özen gösteririz. Ambalaj Ürünlerin ambalajında, optimum bir geri kazanıma (Recycling) imkan sağlayan, ülkeye özel geri kazandırma sistemleri kullanılmaktadır. Kullandığımız tüm paketleme malzemeleri çevreye zarar vermeyen, geri dönüşümlü malzemelerdir. Eski Elektrikli ve Elektronik Cihazlar Bu sembol, ürünün diğer evsel atıklar ile imha edilemeyeceği, aksine işlenmesi, toplanması, geri dönüştürülmesi ve imha edilmesi için atık toplama yerlerine götürülmesi gerektiği anlamına gelmektedir. Sembol, örneğin 2012/19/AB sayılı Atık Elektrikli ve Elektronik Eşya Direktifi yönetmeliği gibi elektronik hurda yönetmeliğine sahip ülkelerde geçerlidir. Bu yönetmelikler, atık elektrikli ve elektronik eşyaların iade edilmesi ve geri dönüştürülmesi ile ilgili yönetmeliklerin geçerli olduğu ülkelerde çerçeve koşullarını belirler. Elektrikli ve elektronik cihazlar tehlikeli maddeler içerebileceğinden dolayı, olası çevre zararlarının ve insan sağlığı risklerinin en aza indirgenmesi için bunlar sorumluluk bilinci ile geri dönüştürülmelidir. Ayrıca elektronik hurdaların geri dönüştürülmesi, doğal kaynakların korunmasına da katkı sağlar. Atık elektrikli ve elektronik cihazların çevreye uygun bir şekilde imha edilmesi ile ilgili daha fazla bilgi edinmek amacıyla, bulunduğunuz yerdeki yetkili kuruma, atık imha kuruluşuna veya ürünü satı n aldığınız yetkili satıcıya başvurun. Bu konuya ilişkin daha fazla bilgi için bkz: www.weee.bosch-thermotechnology.com/ 7 Arızaların giderilmesi Tab. 206 Arızalar, olası nedenleri ve arızaların giderilmesi Arıza Nedenleri Giderilmesi Cihaz sürekli ısıtmaktadır. Cihaz sürekli bir hava cereyanına maruz kalmaktadır. ▶Kapıları ve pencereleri kapatın. Tercih edilen cihaz kapasitesi odanın büyüklüğüne uygun değildir. Konvektörün boyutu çok küçüktür. ▶ Tercih edilen kapasitenin odanın büyüklüğü için uygun olup olmadığını kontrol edin (50 W/ m³). Konvektörün yüzeyi çok sıcak. Tercih edilen cihaz kapasitesi odanın büyüklüğüne uygun değildir. ▶ Tercih edilen kapasitenin odanın büyüklüğü için uygun olup olmadığını kontrol edin (50 W/ m³).Veriler

8.2 Enerji tüketimine ilişkin ürün verileri

Aşağıda sunulan ürün verileri, 2014/30/AT sayılı yöntemliği tamamlamak için 2015/1188 sayılı AT düzenlemelerin gerekliliklerine uygundur. Tab. 208 Enerji tüketimine ilişkin ürün verileri 9 Yetkili servis adresleri Bu ürün ile ilgili yetkili servis adresleri, aşağıda gösterilen QR kodunu tarayarak görürsünüz. Ölçü birimi Heat Convector HC4000-5...-25 İşletme gerilimi V 230 V AC ±10%50Hz Konvektörün nominal kapasitesi ( Şekil 1, [1], Sayfa 211) W 500, 1000, 1500, 2000, 2500 Koruma sınıfı/derecesi IP 24/II Bağlantı kablosu – 1,3 m, fiş modeli: CEE7/17 Sıcaklık ayar aralığı °C 7; 12...28 Montaj konumu – Duvarda yatay. Monte edilmiş ayaklar ile dikey olarak zemin üzerinde. Ürün verileri Sembo

Isıtma gücü Nominal ısıtma kapasitesi P nomina

kW 0,5; 1,0; 1,5; 2,0; 2,5 Minimum ısıtma kapasitesi (indikatif)

min kW 0,0 Maksimum sürekli kapasite

kW 2,5 Yardımcı akım tüketimi Nominal ısıtma kapasitesinde

max kW 0,000 Minimum ısıtma kapasitesinde

kW 0,000 Isı yayılımı şekli/Oda sıcaklığı kontrolü Haftalık program saati ile elektronik oda sıcaklığı kontrolü – – Evet Diğer kontrol seçenekleri Anlık algılamalı oda sıcaklığı kontrolü – – Hayır Açık Pencere algılama fonksiyonu ile oda sıcaklığı kontrolü –– Evet Uzaktan kumanda seçeneği ile oda sıcaklığı kontrolü – – Hayır Uyarlamalı ısıtma başlangıcı kontrolü ile oda sıcaklığı kontrolü –– Evet Çalışma süresi sınırlamalı oda sıcaklığı kontrolü – – Evet (program saati) Siyah küre sensörü ile oda sıcaklığı kontrolü –– Hayır Ürün verileri Sembo

1. Garanti, satın alındıgı tarihten itibaren 5 yıl süreyle elektrikli

konvektörün verimli çalısmasını kapsar.

2. Gerekli satın alma belgeleri (makbuz, fatura) olmaksızın

garanti geçersizdir.

3. Garanti, üreticiden kaynaklanan tüm hataları ve hasarları

4. Hasar gören cihaz üreticiye veya satın alma yerine teslim

5. Üretici, sikayetin yapıldıgı günden itibaren 20 gün içinde

cihazı onarır veya yenisiyle degistirir.

6. Üretici, yanlıs kurulum, yetkisiz kisilerce yapılan kurulum,

amaçlanan kullanıma karsı çalıstı rma, hatalı nakliye, saklama ve bakım, izinsiz onarımlardan kaynaklanan hasar ve mekanik hasar son ucu kullanıcının hatasından dolayı sorumlu tutulamaz.

7. Kurulum ve bakım, bu garanti kapsamında degildir.

8. Cihazın etkin bir sekilde

çalısması durumu ve garanti kosullarını baglayıcı nitelikte tutmak için yılda en az iki kere yetkili kisilerce periyodik bakım yapılmasıdır.

9. Malın kullanım özellikleri, “Kullanma Kılavuzu”nda açıkça

belirtilmistir. Malın kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar garanti kapsamı dısındadır. 10.Arızalarda kullanım hatasının bulunup bulunmadıgının, yetkili servis istasyonları, yetkili servis istasyonunun mevcut olmaması halinde sırasıyla; malın satıcısı, ithalatçısı veya üreticisinden birisi tarafından mala iliskin azami tamir süresi içerisinde düzenlenen raporla belirlenmesi ve bu raporun bir nüshasının tüketiciye verilmesi zorunludur. 11.Tüketiciler sikayet ve itirazları konusundaki basvurularını tüketici mahkemelerine ve tüketici hakem heyetlerine yapabilirler. Garanti ile ilgili müsterinin dikkat etmesi gereken konular: Lütfen asagıda belirtilen önlemleri alınız.

1. Cihazınızı montaj ve kullanma kılavuzuna göre monte edip

2. Arıza söz konusu oldugunda yetkili servisimizi arayınız.

3. Garanti belgesi ile beraber cihazınızın ilk çalıstırıldıgı zaman

servis tarafından verilen teknik servis belgesini ve cihazın faturasının bir kopyasını saklayınız. Garanti kapsamı dısındaki haller:

1. Yetkili servis dısındakilerin yapmıs oldugu servis, bakım ve

ı depo tesliminden itibaren nakliyeden dogan hasarlar, harici darbeler (çarpma, kırma, çizme ve kimyasal etkenlerden olusan hasar ve arızaları)

3. Satıs sonrası müsteriler tarafından yapılan yanlıs depolama

4. Yanlıs tip seçimi ve hatalı montaj

5. Montaj ve kullanma kılavuzunda belirtilen sartlar dısında

yapılan montaj ve kullanımlar

6. Yüksek ya da alçak gerilimden kaynaklanan veya elektrik

tesisatından dolayı meydana gelen hasarlar

7. Elektrik tesisatında sigorta kullanılmaması, cihazlarda

öngörülen koruma röleleri ve termik koruma kullanılmaması ya da eksik veya yanlıs baglantı yapılması, topraklama olmamasından kaynaklanan problemler

8. Cihaz dısı etkenlerden kaynaklanan problemler (Dogal

afetler, yangın, su baskını vb. felaketler)

9. Cihazı kullanırken ortam kosullarının uygun olmamasından

dogan problemler (toz, su, pislik, nem vb.) 10.Türkçe kullanma kılavuzunda belirtilen montaj, devreye alma ve çalıstırma sartlarının yerine getirilmemesi Bu garanti belgesi; 6502 sayılı Tüketicinin Korunması Hakkında Kanun ve bu Kanuna dayanılarak yürürlüge konulan Garanti Belgesi Uygulama Esaslarına Dair Yönetmelik uyarınca düzenlenmistir. Bu garanti belgesinin geçerli olabilmesi için asagıdaki alanların satıcı firma ve devreye almayı gerçeklestiren servis yetkilisi tarafından doldurularak imzalanmıs ve kaselenmis olması gerekmektedir.Garanti Belgesi
