| Márka | Bosch |
| Modell | HC400020 |
| Terméktípus | Fali vagy padlóra helyezhető elektromos konvektor |
| Tápellátás | 230 V AC ±10%, 50 Hz |
| Névleges teljesítmény | 500, 1000, 1500, 2000 vagy 2500 W |
| Védettségi fokozat | IP24 (II. osztály) |
| Hőmérséklet-tartomány | 7 °C (fagymentes) vagy 12 °C – 28 °C |
| Szerelési pozíció | Vízszintesen a falon vagy függőlegesen a padlón (lábakkal) |
| Üzemmódok | Fűtés, ECO, PROG (programozható), TIMER, fagyvédelem |
| Programozás | Beállított napi programok (P1-P5) és állítható (P6), heti program (7d) |
| Nyitott ablak funkció | Igen - leállítja a fűtést hirtelen hőmérsékletcsökkenés esetén |
| Gombzár | Igen - megakadályozza a véletlen módosításokat |
| Kalibrálás | Igen - beállítja a hőmérséklet kijelzést (-3 °C-tól +3 °C-ig) |
| Kijelző | Háttérvilágításos digitális kijelző, 5 perc inaktivitás után kikapcsol |
| Kábelhossz | 1,3 m CEE 7/17 csatlakozóval |
| Tisztítás és karbantartás | A rácsot évente kétszer porszívóval vagy kefével tisztítsa; ne használjon súrolószereket |
| Biztonság | Forró felületek (égési sérülések), minimum 1 m távolság textíliáktól, ne fedje le, ne használja kád/zuhany/medence közelében |
| Alkatrészek és javíthatóság | Ne nyissa fel a készüléket; lépjen kapcsolatba a Bosch vevőszolgálattal (címek a használati útmutatóban) |
| Általános információk | CE megfelelőség; megfelelőségi nyilatkozat elérhető a www.bosch-thermotechnology.com oldalon; hulladékkezelés engedélyezett úton (kuka szimbólum) |
Gyakran ismételt kérdések - HC400020 BOSCH
Felhasználói kérdések a következőről HC400020 BOSCH
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fűtés PDF formátumban ingyenesen! Találja meg kézikönyvét HC400020 - BOSCH és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. HC400020 márka BOSCH.
HASZNÁLATI ÚTMUTATÓ HC400020 BOSCH

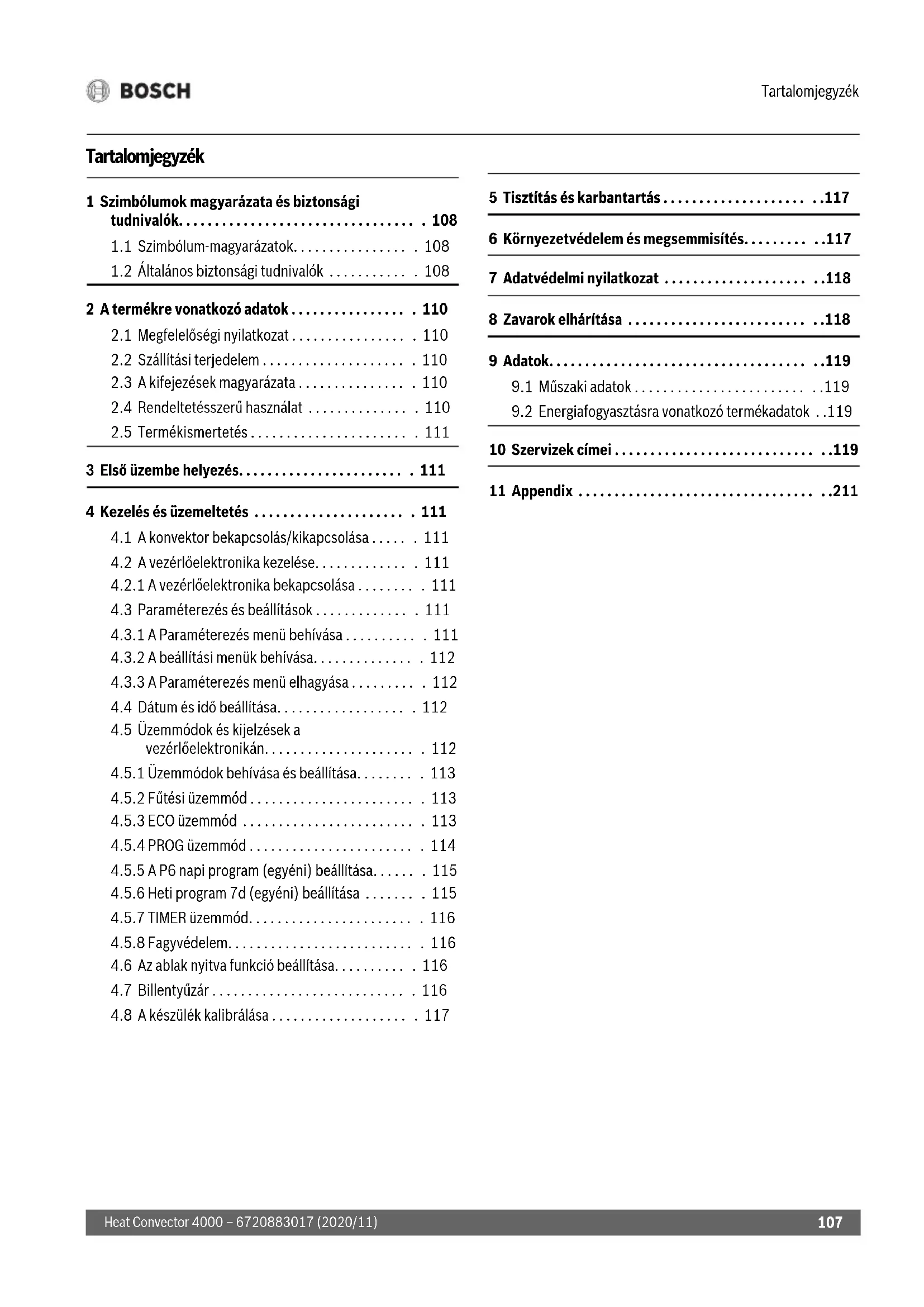

1 Szimbólumok magyarázata és biztonsági tudnivalók.... 108
1.1 Szimbólum-magyarázatok..... 108
1.2 Általános biztonsági tudnivalók ..... 108
2 A termékre vonatkozó adatok ..... 110
2.1 Megfelelőségi nyilatkozat.... 110
2.2 Szállítási terjedelem.... 110
2.3 A kifejezések magyarázata ..... 110
2.4 Rendeltetésszerű használat ..... 110
2.5 Termékismertetés ..... 111
3 Első üzembe helyezés. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111
4 Kezelés és üzemeltetés ..... 111
4.1 A konvektor bekapcsolás/kikapcsolása ..... 111
4.2 A vezérlőelektronika kezelése.... 111
4.2.1 A vezérlőelektronika bekapcsolása ..... 111
4.3 Paraméterezés és beállítások ..... 111
4.3.1 A Paraméterezés menü behívása ..... 111
4.3.2 A beállítási menük behívása.... 112
4.3.3 A Paraméterezés menü elhagyása ..... 112
4.4 Dátum és idő beállítása.... 112
4.5 Üzemmódok és kijelzések a
vezérlőelektronikán.... 112
4.5.1 Üzemmódok behívása és beállítása..... 113
4.5.2 Fütési üzemmód ..... 113
4.5.3 ECO üzemmód ..... 113
4.5.4 PROG üzemmód ..... 114
4.5.5 A P6 napi program (egyéni) beállítása.....115
4.5.6 Heti program 7d (egyéni) beállítása ..... 115
4.5.7 TIMER üzemmód.... 116
4.5.8 Fagyvédelem.... 116
4.6 Az ablak nyitva funkció beállítása.... 116
4.7 Billentyúzár....116
4.8 A készülék kalibrálása ..... 117
5 Tisztítás és karbantartás ....117
6 Környezetvédelem és megsemmisítés....117
7 Adatvédelmi nyilatkozat ....118
8 Zavarok elhárítása .....118
9 Adatok....119
9.1 Műszaki adatok....119
9.2 Energiafogyasztásra vonatkozó termékadatok ..119
10 Szervizek címei....119
11 Appendix .....211
1 Szimbólumok magyarázata és biztonsági tudnivalók
1.1 Szimbólum-magyarázatok
Figyelmeztetések
A figyelmeztetésekben jelzőszavak jelölik a következmények fajtáját és súlyosságát, ha a veszély elhárítására vonatkozó intézkedések nem történnek meg.
A következő jelzőszavak vannak definiálva és kerülhetnek felhasználásra a jelen dokumentumban:
VESZÉLY:
VESZÉLY azt jelenti, hogy súlyos, akár életveszélyes személyi sérülések következhetnek be.
FIGYELMEZTETÉS:
FIGYELMEZTETÉS azt jelenti, hogy súlyos vagy életveszélyes személyi sérülések léphetnek fel.
VIGYÁZAT:
VIGYÁZAT – azt jelenti, hogy könnyű vagy közepesen súlyos személyi sérülések léphetnek fel.
ÉRTESÍTÉS:
ÉRTESÍTÉS – azt jelenti, hogy anyagi károk léphetnek fel.
Fontos információk
Az emberre vagy tárgyakra vonatkozó, nem veszélyt jelző információkat a szöveg mellett látható tájékoztató szimbólum jelöli.
További szimbólumok
| Szimbólum | Jelentés |
| ▶ | T e e n d ő |
| Kereszthivatkozás a dokumentum más helyére | |
| • Felsorolás/listabejegyzés | |
| – Felsorolás/listabejegyzés (2. szint) | |
- tábl.
1.2 Általános biztonsági tudnivalók
⚠ Tudnivalók a célcsoport számára Ez a kezelési útmutató a termék üzemeltetője számára készült.
Minden, az utasításokban lévő előírást be kell tartani. Az utasítások figyelmen kívül hagyása személyi sérülésekhez – akár halálesethez is –, valamint anyagi és környezeti károkhoz vezethet.
▶ A használat előtt olvassa el a kezelési útmutatókat (fűtésszabályozó stb.) és őrizze meg későbbi felhasználás céljából.
▶ Vegye figyelembe a biztonsági tudnivalókat és a figyelmeztetéseket.
▶ A tisztítást és karbantartást legalább évente egyszer végezze el a megadott időközönként. Ennek során ellenőrizze a teljes rendszer kifogástalan működését.
▶ A tapasztalt hiányosságokat haladéktalanul szüntesse meg.
⚠️ Háztartási és hasonló célokra szolgáló elektromos készülékek biztonsága
Az elektromos helyiségfűtő berendezések veszélyeinek elkerülése érdekében a következő követelmények érvényesek az EN 60335-1 és az
EN 60335-2-30 szerint:
„A 3 évesnél fiatalabb gyermekeket távol kell tartani, kivéve, ha folyamatosan felügyelik öket. A 3 évesnél idősebb és 8 évesnél fiatalabb gyermekek csak akkor kapcsolhatják be és ki a készüléket, ha felügyelet alatt állnak, vagy tájékoztatást kaptak a készülék biztonságos használatáról, és megértették az ebböl eredő veszélyeket, feltéve, hogy a készüléket normál használati helyzetbe helyezték vagy telepítették. A 3 évesnél idősebb és 8 évesnél fiatalabb gyermekek nem dughatják a dugaszt az aljzatba, nem szabályozzák a készüléket, nem tisztíthatják a készüléket és/vagy nem végezhetnek karbantartást a felhasználó által.“
„Ha a tápkábel sérült, akkor a veszélyek elkerülése érdekében azt a gyártónak vagy a vevőszolgálatnak vagy hasonlóan képzett személynek kell kicserélnie.“
⚠️ Házi és egyéb hasonló használatú elektromos készülékek biztonsága
Az elektromos készülékek okozta veszélyek elkerülésére az EN 60335-1 szerint a következő szabályok érvényesek:
„Ezt a készüléket a 8 éves vagy annál idősebb gyermekeknek, valamint lecsökkent fizikai, érzékszervi vagy
mentális képességekkel vagy a tapasztalat és tudás hiányával rendelkező személyeknek csak felügyelet mellett vagy a készülék biztonságos használatára vonatkozó oktatás után és a veszélyek tudatában szabad kezelniük. A gyermekeknek nem szabad játszaniuk a készülékkel. Gyermekeknek nem szabad végezniük tisztítást és felhasználói karbantartást.“
„Ha hálózati csatlakozóvezeték megsérül, akkor azt a gyártónak, az ő vevőszolgálatának vagy egy hasonló képesítésű személynek kell kicserélnie, hogy a veszélyek elkerülhetők legyenek.“
⚠ Szerelés és karbantartás
▶ Ne telepítse a készüléket elektromos aljzat alá vagy függönyök vagy más gyúlékony anyagok közelében.
▶ Ne használja a fűtést kád, zuhanyzó vagy úszómedence közvetlen közelében.
▶ Ne használja a terméket kicsi helyiségekben, ha azokat olyan emberek használják, akik nem képesek egyedül elhagyni a helyiséget, kivéve, ha a helyiséget folyamatosan figyelik.
⚠️Forró felületek
A termék egyes részei felforrósodhatnak és égési sérülést okozhatnak, ha a börrel érintkeznek. Különös figyelmet kell fordítani, ha gyermekek és kiszolgáltatott felnőttek vannak jelen.
⚠ Túlmelegedés veszélye, tűzveszély A tűzveszély csökkentése:
▶ Tartson legalább 1 méter távolságot a légkiömlő és a textilek, függönyök vagy más gyúlékony anyagok között.
▶ Ne helyezzen semmit a konvektorra. Ne takarja le és ne másszon fel a konvektorra.
▶ Ügyeljen a konvektor akadálytalan hõleadására.
Csak a vízszintes és stabil felületen használja a terméket, vagy rögzítse a falhoz.
⚠ Elektromos áramütés okozta életveszély!
A meghibásodott termék vagy csatlakozókábel megérintése áramütést okozhat.
▶ Ne használja a terméket, ha leesett.
▶ Ne használja a terméket, ha látható sérülések vannak.
▶ Ne nyissa ki a terméket.
▶ Kerüljön mindennemű beavatkozást.
▶ Ne használja tovább a terméket, és válassza le a tápfeszültségről.
▶ Forduljon a szervizhez.
A szervizek címét lásd 10. fejezet,
119. oldal.
- vagy -
▶ Szakszerűen ártalmatlanítsa a terméket.
2 A termékre vonatkozó adatok
Ez az útmutató fontos információkat tartalmaz az üzemeltető számára a Heat Convector 4000 biztonságos üzemeltetése érdekében.
A konvektor csak a biztonsági területen kívül (szürkén ábrázolva, → 3. ábra, 211. oldal) állítható fel vagy telepíthető. Ehhez:
▶ Vegye figyelembe a szerelési útmutatót.
2.1 Megfelelőségi nyilatkozat
Ez a termék felépítését és üzemi viselkedését tekintve megfelel az európai irányelveknek és a nemzeti követelményeknek.
CE A CE-jelölés azt jelzi, hogy a termék megfelel a jelölés elhelyezéséről rendelkező összes EU jogi előírásnak. A megfelelőségi nyilatkozat teljes szövege az Interneten elérhető: www.bosch-thermotechnology.com.
2.2 Szállítási terjedelem
▶ A szállítmány átvételekor ellenőrizze a csomagolás sértetlenségét.
▶ Ellenőrizze a szállítmány teljességét:
2.3 A kifejezések magyarázata
A Heat Convector 4000-t a továbbiakban terméknek, konvektornak vagy készüléknek is nevezzük.
2.4 Rendeltetésszerű használat
A konvektort lakóhelyiségek fűtésére tervezték.
▶ A csatlakozási feltételeket a műszaki adatokkal és az országspecifikus szabványokkal és előírásokkal összhangban kell betartani.
▶ A konvektort csak a biztonsági területen kívül (szürkén ábrázolva, → 3. ábra, 211. oldal) állítsa fel vagy telepítse.
Egyéb használat nem rendeltetésszerű használatnak minősül. Az ebből eredő károkért nem vállalunk felelősséget.
2.5 Termékismertetés
A Heat Convector 4000 falra szerelhető vagy padlóra állítható (lábak nem tartozékok) elektromos lemezes konvektor helyiségek fütésére (→ 1. ábra, 211. oldal).
Jelmagyarázat az 1. ábrához, 211. oldal:
[1] Konvektor
[2] Kijelző
[3] Be/Ki kapcsoló
3 Első üzembe helyezés
Ha a készüléket telepítették, felállították vagy lényegesen hidegebb környezetből vitték a felállítási helyiségbe, akkor annak a szobahőmérsékletre kell melegednie.
▶ Ne kapcsolja be a készüléket fél óráig.
i
Amikor a készülék első alkalommal melegszik fel, a gyártásból adódó maradványok megszáradása miatt enyhe (legfeljebb 2 óra) szaghatás lehetséges.
4 Kezelés és üzemeltetés
▶ Vegye figyelembe a biztonsági tudnivalókat (→ 1.2. fejezet, 108. oldal).
4.1 A konvektor bekapcsolás/kikapcsolása
A konvektor a Be/Ki kapcsolón (→ 1. ábra, [3], 211. oldal) kapcsolható be és ki.
A konvektor bekapcsolása:
▶ Állítsa a kapcsolót I állásba.
A konvektor kikapcsolása:
▶ Állítsa a kapcsolót 0 állásba.
i
Csak akkor kapcsolja ki a konvektort a Be/Ki kapcsolóval, ha hosszú ideig nincs rá szükség, pl. a fütési szezon végén.
4.2 A vezérlőelektronika kezelése
A vezérlőelektronika kezelőelemeit lásd 4.5. fejezet, 112. oldal.
i
A vezérlőelektronikának nincs dátummemóriája. Ha a konvektor több mint 5 másodperc le van választva a hálózatról (dugvilla ki van húzva), akkor a dátum és az idő elvesznek. A fűtési programok megmaradnak.
4.2.1 A vezérlőelektronika bekapcsolása
Be/Kigomb
A vezérlőelektronika a kijelzön található gombbal (→ 2. ábra, [7], 211. oldal) kapcsolható be és ki.
A vezérlőelektronika bekapcsolása:
▶ Nyomja meg az gombot.
A vezérlőelektronika kikapcsolása:
▶ N y o m j >a m e g a z gombot legalább 5 másoc
A vezérlőelektronika bekapcsolásakor a kijelzön a legutóbb használt üzemmód jelenik meg az aktuális beállításokkal.
A kijelző első bekapcsolásakor a fütési mód be van állítva. A hömérséklet alapbeállítása fütési üzemmódban 19 °C.
i
Ha a kijelzöt nem érinti meg, 5 perc elteltével elsötétül.
4.3 Paraméterezés és beállítások
4.3.1 A Paraméterezés menü behívása
A készülék beállításai a Paraméterezés menüben végezhetők el.
A Paraméterezés menü behívása:
▶ Nyomja meg a gombot, amíg fel nem gyullad az ellenőrző lámpa a piktogram felett.
A no villog.
▶ Nyomja meg a vagy a gombot, amíg meg nem jelenik a go szöveg.
▶ Nyomja meg a gombot a go szöveg megerősítéséhez. A kijelzőn megjelenik a Paraméterezés menü.
4.3.2 A beállítási menük behívása
A következő beállítási menük hívhatók be:
- Nap és idő (d/HH/MM)
• N a p i p r o g r a m ( P 6 ) - Heti program (7d)
• A b l a k n y i t v a f u n k c
Beállítási menü behívása:
▶ Hív jabe a Paraméterez
▶ Nyomja meg a gombot, amíg fel nem gyullad a kívánt menü ellenőrző lámpája.
4.3.3 A Paraméterezés menü elhagyása
A Paraméterezés menü elhagyása:
▶ Nyomja meg a gombot, amíg fel nem gyullad az ellenőrző lámpa a piktogram felett.
A no villog.
▶ Nyomja meg a gombot a no szöveg megerősítéséhez. A készülék fűtési üzemmódban van.
60 másodperc inaktivitás után az egyik beállítási menüben a vezérlőelektronika automatikusan kilép a menüböl. A készülék ismét fűtési üzemmódban van.
4.4 Dátum és idő beállítása
A napi és a heti programok beállítása előtt be kell állítani a napot és az időt.
i ó ( ] [ )
A nap és az idő beállítása:
é▶s Hímja be a Pääraméterezés menüt (→ 4.3.1. fejezet, 111. oldal).
A nap és az idő megjelenik a kijelzön. A kijelzön villog a d/1 szöveg és nap beállítható.
▶ A nap módosításához nyomja meg a vagy a gombot. 1 a hétfőt 7 a vasárnapot jelöli.
▶ Nyomja meg a gombot a beállított nap megerősítéséhez. A kijelzőn villog a HH/12. Az óra beállítható.
▶ Nyomja meg a vagy a gombot az óra (0-23) beállításához.
▶ Nyomja meg a gambot a beállított óra megerősítéséhez. A kijelzőn villog a r/00. A perc beállítható.
▶ Nyomja meg a vagy a gombot a perc (0-59) beállításához.
▶ Nyomja meg a gombot a beállított perc megerősítéséhez. A kijelzőn megjelenik a Napi program menü (P6).
4.5 Üzemmódok és kijelzések a vezérlőelektronikán
| Pozíció-szám | Üzemmód Leírás | |||
| 1 |  | Fűtési üzemmód | Állítsa be a fűtési üzemmód hőmérsékletét. | → 4.5.2. fejezet, 113. oldal |
| 2 |  | ECO | Energiatakarékos üzemmód. A hőmérséklet az alapbeállításban 3 °C értékkel a fűtési üzemmód hőmérséklete alá van beállítva. | → 4.5.3. fejezet, 113. oldal |
| 3 |  | PROG | Automatikus átkapcsolás a fűtési üzemmód és az ECO üzemmód között. | → 4.5.4. fejezet, 114→. oldal 4.5.5. fejezet, 115→. oldal 4.5.6. fejezet, 115. oldal |
| 4 |  | TIMER | Időzítő az időprogramhoz a készülék be-/kikapcsolásához. | → 4.5.7. fejezet, 116. oldal |
- tábl. Üzemmódok a vezérlőelektronikán (→ 2. ábra, 211. oldal)
| Pozíció-szám | Szimbó-lum | Magyarázat |
15 Dátum és idő beállítása | A nap és az idő beállításakor villog a LED a szimbólum felett(→ 4.4. fejezet, 112. oldal). | |
16 Heti prog  7d | A heti program 7d beállításakor villog a LED a szimbólum felett(→ 4.5.6. fejezet, 115. oldal). | |
14 Napi prog  P6 | A napi program P6 beállításakor villog a LED a szimbólum felett(→ 4.5.5. fejezet, 115. oldal). | |
5 Nyitott abl  zlelése | A hőmérséklet hirtelen csökkenése miatt ez a funkció észleli, hogy a helyiségben nyitva van egy ablak. | |
6 Beállításol  | A szimbólumon keresztül beállítások végezhetők el. | |
| 12 Fütés |  | Ha világít a LED a szimbólum mellett, a készülék fűt. |
7/8 Üzemmód/Megerősítés/Be  | Ez a gomb az üzemmód kiválasztására vagy a beállítás megerősítésére szolgál. Kikapcsolt készülék esetén a készülék ezzel a gombbal kapcsolható be. | |
11/10/9 Le/Fel/Billentyűzár  | Ezekkel a gombokkal csökkenthető, ill. növelhető az érték(pl. hőmérséklet). A billentyűzár mindkét gombbal aktiválható, hogy megakadályozzák a beállítások véletlenszerű megváltoztatását. | |
| 13 Display-kijelzés | ||
- tábl. Kijelzések (→ 2. ábra, 211. oldal)
4.5.1 Üzemmódok behívása és beállítása
Üzemmód behívása:
▶ Nyomja meg a gombot, amíg fel nem gyullad az ellenőrző lámpa a kívánt üzemmód piktogramja alatt. A kijelzőn megjelenik az üzemmódhoz beállított legutóbbi hőmérséklet.
Az üzemmód hömérsékletének módosítása:
▶ Nyomja meg a vagy a gombot a kívánt érték beállításához. 5 másodperc inaktivitás után automatikusan mentésre kerül a beállított hömérséklet. A kijelzőn megjelenik a helyiség hömérséklet.
4.5.2 Fütési üzemmód
A vezérlőelektronika a beállított hőmérsékleten tartja a konvektort.
A kívánt hömérséklet 7 °C és 12 °C, valamint 28 °C között állítható be. Az alapbeállítás 19 °C.
A fűtési üzemmód behívása és beállítása:
▶ Az eljárásmódot lásd 4.5.1. fejezet, 113. oldal.
Ha a fütési üzemmód hömérsékletét alacsonyabbra állítják be, mint az ECO üzemmód hömérséklete, az ECO hömérséklet beállítása automatikusan 1 °C értékkel a fütési üzemmód hömérséklet alá csökken.
4.5.3 ECO üzemmód
Az ECO üzemmód hömérsékletének alapbeállítása 3 °C értékkel a fütési üzemmód hömérséklete alá van beállítva.
A kívánt hömérséklet 6 °C és 1 °C közötti tartományban állítható be az aktuális üzemmód hömérséklete alá.
Az ECO üzemmód behívása és beállítása:
▶ Az eljárásmódot lásd 4.5.1. fejezet, 113. oldal.
Javasoljuk az ECO üzemmódot éjszaka beállítani, vagy ha a helyiséget 2 óránál tovább nem használják.
4.5.4 PROG üzemmód
A PROG üzemmód behívása és beállítása:
▶ Az eljárásmódot lásd 4.5.1. fejezet, 113. oldal.
A PROG üzemmódra olyan hőmérsékletek vonatkoznak, amelyek a 4.5.2. és 4.5.3. fejezetben leírtak szerint állíthatók be. A napi és a heti program szabályozza, hogy melyik üzemmód aktív.
5 előre meghatározott napi program érhető el (P1...P5). Egy további tesztprogram (P6) egyénileg beállítható (→ 4.5.5. fejezet, 115. oldal). A heti program (7d) ezekből a programokból áll. A heti program egyénileg beállítható (→ 4.5.6. fejezet, 115. oldal).
Elöre meghatározott napi programok (P1 ... P5)
Az előre meghatározott programok fűtési fázisait a következő táblázatok mutatják.
A programok (P1...P5) nem módosíthatók.
A következő táblázatokban fekete négyzet jelzi a fütési üzemmódot, üres négyzet az ECO üzemmódot.
| Időtartam | 00 | 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 |
| üzemmód | ■ | ■ | ■ | ■ | ■ | ■ |
- tábl. P1 program
A P1 az előre definiált program, amelyet a rendszer távollét esetén az adott napon javasol (ECO fűtési
üzemmód:22:00...06:00 óra és 08:00...18:00 óra; fütési üzemmód: 06:00...08:00 óra és 18:00...22:00 óra).
| Időtartam | 00 | 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 |
| üzemmód | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
- tábl. P2 program
A P2 az előre definiált program, amelyet a rendszer déli távollét esetén az adott napon javasol (ECO üzemmód:22:00...06:00
óra, 08:00...12:00 óra és 14:00...18:00; fütési üzemmód: 06:00...08:00 óra, 12:00...14:00 óra és 18:00...22:00 óra).
| Időtartam | 00 | 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 |
| üzemmód | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
- tábl. P3 program
A P3 az előre definiált program, amelyet a rendszer folyamatos távollét esetén, pl. szombaton vagy vasárnap javasol (ECO
üzemmód:22:00...08:00 óra; fűtési üzemmód: 08:00...22:00 óra).
| Időtartam | 00 | 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 |
| üzemmód | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
- tábl. P4 program
A P4 az előre definiált program, amelyet a rendszer folyamatos fűtési üzemmód esetén javasol.
| Időtartam | 00 | 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 |
| üzemmód |
- tábl. P5 program
A P5 az előre definiált program, amelyet a rendszer folyamatos ECO üzemmód esetén javasol.
4.5.5 A P6 napi program (egyéni) beállítása
Ha a napot és az időt korábban beállították, akkor a P6 napi programot már kiválasztotta, és az első két lépés nem szükséges.
A P6 napi program beállítása:
▶ Hívja be a Paraméterezés menüt (→ 4.3.1. fejezet, 111. oldal).
▶ Hívja be a Napi program beállítási menüt (P6)
(→ 4.3.2. fejezet, 112. oldal).
A kijelzön villog a P6/no.
▶ Nyomja meg a vagy a gombet, amíg meg nem jelenik a P6/go szöveg.
▶ Nyomja meg a > gombot a P6/go szöveg megerősítéséhez.
A kijelzön villog a 00/Ec. A
00 az órát az Ec az ECO üzemmódot jelöli.
▶ Nyomja meg a vagy a gombot az Ec üzemmód (ECO)
Co üzemmódra (fűtési üzem) módosításához.
▶ Nyomja meg a gombot a beállított üzemmód megerősítéséhez a megjelenített órához. A kijelzőn villog a 01/Ec.
▶ Ismételje meg a folyamatot minden órára vonatkozóan (0-23).
Az utolsó óra (23) beállítása után a kijelzön villog a P6/no szöveg.
▶ Nyomja meg a gombot a P6 napi program megerősítéséhez.
A kijelzőn megjelenik a heti program (7d).
A táblázat a P6 napi program előre definiált beállításait jelöli.
| Időtartam | 00 | 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 |
| üzemmód | ■ | ■ | ■ | ■ | ■ | ■ |
113. tábl. P6 program (egyénileg beállítható)
A P6 a P1 program előre definiált beállításaival rendelkezik (ECO fűtési üzemmód:22:00...06:00 óra és 08:00...18:00
4.5.6 Heti program 7d (egyéni) beállítása
Ha a P6 napi programot beállították, akkor a 7d heti programot már kiválasztotta, és az első két lépés nem szükséges.
A heti program 7d beállítása:
▶ Hívja be a Paraméterezé
(→ 4.3. fejezet, 111. oldal).
▶ Hívja be a Heti program 7d beállítási menüt (→ 4.3.2. fejezet, 112. oldal).
A kijelzön villog a 7d/no.
▶ Nyomja meg a vagy a gombot, amíg meg nem jelenik a 7d/go szöveg.
▶ Nyomja meg a > gombot a 7d/go szöveg megerősítéséhez. A kijelzőn villog a d1/P1. A
d1 a napot, a P1 a naphoz előre beállított programot jelöli.
▶ A program módosításához (P1-P6) nyomja meg a ▲ vagy a √ gombot.
▶ Nyomja meg a gombot a beállított program megerősítéséhez a megjelenített naphoz. A kijelzőn villog a d2/P1.
▶ Ismételje meg a folyamatot minden napra vonatkozóan (d1-d7). Az utolsó nap (d7) beállítása után a kijelzőn villog a 7d/no szöveg.
▶ Nyomja meg a gombot a heti program 7d megerősítéséhez. A kijelzőn megjelenik az ablak nyitva funkció.
óra; fűtési üzemmód: 06:00...08:00 óra és 18:00...22:00 óra).
A táblázat a heti program 7d előre definiált beállításait jelöli. A hét minden napjához egy napi program (P1-P6) rendelhető hozzá.
- tábl. Heti program 7d (egyénileg beállítható)
4.5.7 TIMER üzemmód
A TIMER üzemmódban a beállított program 8 órán keresztül megváltoztatható (felülírható). Az időzítő lejártakor a konvektor visszatér a beállított programhoz.
Az alapbeállítás 1 óra.
Az időzítő 1 és 8 óra között változtatható (1 órás intervallumban).
A TIMER üzemmód behívása:
▶ Nyomja meg a gombot, amíg fel nem gyullad az ellenőrző lámpa a piktogram alatt. A kijelzőn megjelenik az aktuálisan beállított idő, amely letelte után a készülék kikapcsol.
A TIMER üzemmód időbeállításának megváltoztatása:
▶ Nyomja meg a vagy a gombot a kívánt idő (1...8 óra között) beállításához. 5 másodperc inaktivitás után automatikusan mentésre kerül a beállított hőmérséklet. A kijelzőn megjelenik a helyiség hőmérséklet.
A TIMER üzemmód elhagyása:
▶ Nyomja meg az gombot. Az időzítő megáll. A kijelzőn megjelenik a Paraméterezés menü. ▶ Figyelem: Ha a PROG üzemmód ki van választva, a hömérséklet akár 6 °C értékkel alacsonyabb (alapbeállítás 3 °C). Ez azokra az időpontokra vonatkozik, amelyekben az ECO üzemmód aktív (→ 4.5.3. fejezet, 113. oldal).
4.5.8 Fagyvédelem
A fagyvédelem üzemmód a fűtési üzemmóddal is beállítható.
A fagyvédelem beállítása:
- Állítsa be a fütési üzemmód hőmérsékletét 7 °C értékre. A konvektor aktiválódik, ha a helyiség hőmérséklete 7 °C alá csökken. Ha a beállított program az ECO üzemmódba vált, a beállított fagyvédelmi hőmérséklet 6 °C értékre csökken.
Figyelem:
Ha a PROG üzemmód ki van választva, a hőmérséklet azokban az időpontokban, amelyekben az ECO üzemmód aktív, 6 °C értékkel csökken (alapbeállítás 3 °C) (→ 4.5.3. fejezet, 113. oldal).
Javasoljuk ezt az üzemmódot beállítani, vagy ha a helyiséget több napig nem használják.
4.6 Az ablak nyitva funkció beállítása
Ha a 7d heti programot beállították, akkor az ablak nyitva funkciót már kiválasztotta, és az első két lépés nem szükséges.
Az ablak nyitva funkció aktiválása:
▶ Hívja be a Paraméterezés menüt (→ 4.3.1. fejezet, 111. oldal).
▶ Hívja be a Heti program 7d beállítási menüt (→ 4.3.2. fejezet, 112. oldal). A kijelzön villog a ][/oF.
▶ Nyomja meg a vagy a gombot, amíg meg nem jelenik a ][/on szöveg.
▶ Nyomja meg a gombot a ][/on szöveg megerősítéséhez. Az ablak nyitva funkció aktiválva van. A kijelzőn megjelenik a Paraméterezés menü.
Ha a készülék nyitott ablakot észlel abban a helyiségben, amelyben telepítve van, akkor a készülék leállítja a fűtést, és a kijelzőn villog a ].
A fűtési üzem folytatása:
- Nyomja meg a vagy a gombot, amíg meg nem jelenik a ][/go szöveg. - Nyomja meg a gombot a ][/go szöveg megerősítéséhez. A készülék ismét fűtési üzemben van. A kijelzön megjelenik a helyiség hőmérséklet.
Bizonyos esetekben a készülék nem képes észlelni egy nyitott ablakot (például ha a készüléket a helyiség izolált részén, a huzattól távol helyezte el, ha egy höforrás közelében helyezkedik el, vagy ha a szoba hömérsékleti ingadozása túl alacsony).
4.7 Billentyüzár
A beállítások véletlen megváltoztatásának elkerülése érdekében a vezérlőelektronikát zárolni lehet.
A vezérlőelektronika zárolása:
▶ Nyomja meg egyszerre a és a gombot 5 másodpercig. A billentyűzár aktiválva van. A kijelzőn megjelenik a helyiség hőmérséklet.
A vezérlőelektronika zárolásának feloldása:
▶ Nyomja meg egyszerre a és a gombot 5 másodpercig. A vezérlőelektronika zárolása fel van oldva.
4.8 A készülék kalibrálása
A készüléket úgy lehet kalibrálni, hogy a kijelzőn megjelenő hőmérsékletet igazítsa a tényleges szobahőmérséklethez.
A készülék kalibrálása:
▶ Mérje meg a helyiség hőmérsékletet, és vesse össze a vezérlőelektronikán jelzett hőmérséklettel.
▶ Nyomja meg egyszerre a , a és a gombokat. A kijelzőn megjelenik az aktuális korrekciós érték (alapbeállítás 0,0 °C).
▶ Nyomja meg a vagy a gombot, hogy a -3 °C ... +3 °C korrekciós értékkel beállítsa a jelzett hömérsékletet.
A kalibrálás befejezése:
▶ Nyomja meg egyszerre a, a és a gombokat. A készülék ismét az aktuális üzemmódban van.
i
Ha 5 másodpercig vagy hosszabb ideig egyetlen gombot sem nyom meg, a készülék automatikusan kilép a kalibrálási módból.
5 Tisztítás és karbantartás
A termékbe történő bármilyen beavatkozás tilos.
▶ Ne használjon súroló vagy maró hatású tisztítószereket.
Tisztítás előtt válassza le a készüléket a hálózatról, és újracsatlakozás előtt hagyja megszáradni.
▶ Ne fektesse a csatlakozókábelt a forró konvektorra.
- Ügyeljen arra, hogy ne kerüljön víz az elektromos alkatrészekbe.
▶ Tisztítsa meg a levegő bemeneti és kimeneti rácsát a portól és szennyeződéstől hathavonta porszívóval vagy kefével.
6 Környezetvédelem és megsemmisítés
A környezetvédelem a Bosch csoport vállalati alapelvét képezi. A termékek minősége, a gazdaságosság és a környezetvédelem számunkra egyenrangú célt képez. A környezetvédelmi törvények és előírások szigorúan betartásra kerülnek. A környezet védelmére a gazdasági szempontokat figyelembe véve a lehető legjobb technológiát és anyagokat alkalmazzuk.
Csomagolás
A csomagolásnál részesei vagyunk az országspecifikus értékesítési rendszereknek, amelyek optimális újrafelhasználást biztosítanak.
Minden általunk használt csomagolóanyag környezetbarát és újrahasznosítható.
Régi elektromos és elektronikus készülékek
Ez a szimbólum azt jelenti, hogy a terméket nem szabad más hulladékokkal együtt ártalmatlanítani, hanem kezelés, gyűjtés, újrahasznosítás és ártalmatlanítás céljából el kell vinni a hulladékgyűjtő helyekre.
A szimbólum elektronikus hulladékokra vonatkozó előírásokkal, például „2012/19/EK európai rendelet használt elektromos és elektronikus készülékekre“ rendelkező országokra érvényes. Ezek az előírások azokat a keretfeltételeket rögzítik, amelyek az egyes országokban a használt elektronikus készülékek visszaadására és újrahasznosítására érvényesek.
Mivel az elektronikus készülékek veszélyes anyagokat tartalmazhatnak, azokat a felelősség tudatában kell újrahasznosítani annak érdekében, hogy a lehetséges környezeti károkat és az emberek egészségére vonatkozó veszélyeket minimalizálni lehessen. Ezen túlmenően az elektronikus hulladék újrahasznosítása a természetes források kíméléséhez is hozzájárul.
Kérjük, hogy a használt elektromos és elektronikus készülékek környezet számára elviselhető ártalmatlanítására vonatkozó további információkért forduljon az illetékes helyi hatóságokhoz, az Önnel kapcsolatban álló hulladék- ártalmatlanító vállalathoz vagy ahhoz a kereskedőhöz, akitől a terméket vásárolta.
További információkat itt találhat: www.weee.bosch-thermotechnology.com/
7 Adatvédelmi nyilatkozat
Cégünk, a Robert Bosch Kft., Termotechnika Üzletág, 1103 Budapest, Gyömrői út 104., Magyarország, termék- és beépítési tudnivalókat, technikai és csatlakozási adatokat, kommunikációs adatokat,
termékregisztrációs és ügyféladatok előzményeit dolgoz fel a termék funkcionalitásának biztosítása érdekében (GDPR 6. cikk, 1. bekezdés 1 b albekezdés), a termékfelügyeleti kötelezettség teljesítése és a termékbiztonsági és biztonsági okok miatt (GDPR 6. cikk, 1. bekezdés 1 f albekezdés), a garanciális és termékregisztrációs kérdésekkel kapcsolatos jogaink védelme érdekében (GDPR 6. cikk, 1. bekezdés 1 f albekezdés) valamint, hogy elemezzük termékeink forgalmazását, és személyre szabott információkat és ajánlatokat adjunk a termékhez (GDPR 6. cikk, 1. bekezdés 1. albekezdés). Az olyan szolgáltatások nyújtása érdekében, mint az értékesítési és marketing szolgáltatások, szerződéskezelés, fizetéskezelés, programozás, adattárolás és a forródrót-
szolgáltatások, összeállíthatunk és továbbíthatunk adatokat külső szolgáltatók és/vagy a Bosch kapcsolt vállalkozásai részére. Bizonyos esetekben, de csak akkor, ha megfelelő adatvédelem biztosított, a személyes adatokat az Európai Gazdasági Térségen kívüli címzettek részére is továbbítani lehet. További információ nyújtása kérésre történik. A következő címen léphet kapcsolatba az adatvédelmi tisztviselővel: Adatvédelmi tisztviselő, információbiztonság és adatvédelem (C/ISP), Robert Bosch GmbH, Postafiók 30 02 20, 70442 Stuttgart, NÉMETORSZÁG.
Önnek joga van ahhoz, hogy bármikor tiltakozzon a személyes adatainak a kezelése ellen (GDPR 6.cikk, 1. bekezdés 1 f albekezdés alapján) az Ön konkrét helyzetével vagy közvetlen marketing céllal kapcsolatos okokból. Jogainak gyakorlásához kérjük, lépjen kapcsolatba velünk a DPO@bosch.com címen. További információért kérjük, kövesse a QR-kódot.
8 Zavarok elhárítása
| Üzemzavar Okok Megoldás | ||
| A készülék folyamatosan melegszik. | A készülék állandó huzatnak van kitéve. | ► Zárja be az ablakokat és ajtókat. |
| A kiválasztott készülékteljesítmény nem felel meg a helyiség méretének. A konvektor túl kicsi. | ► Ellenőrizze, hogy a kiválasztott teljesítmény megfelel-e a helyiség méretének (50 W/ m3). | |
| A konvektor felülete nagyon forró. | A kiválasztott készülékteljesítmény nem felel meg a helyiség méretének. | ► Ellenőrizze, hogy a kiválasztott teljesítmény megfelel-e a helyiség méretének (50 W/ m3). |
- tábl. Üzemzavarok, lehetséges okok és megoldás
9 A d a t o k
9.1 Müszaki adatok
| Egység Heat ConvectorHC4000-5...-25 | |
| Üzemi feszültség V 230 V AC | |
| A konvektor névleges teljesítménye (→ 1. ábra, [1], 211. oldal) | W 500, 1000, 1500, 2000, 2500 |
| Védettségi fokozat/ érintésvédelmi osztály | IP 24/II |
| Csatlakozókábel – 1,3 m, | |
| Hőmérsékletbeállítási tartomány | °C 7; 12...28 |
| Szerelési helyzet – Függőlegesen a |
- tábl. Müszaki adatok HC4000-5...-25
9.2 Energiafogyasztásra vonatkozó termékadatok
A következő termékadatok megfelelnek a 2015/1188/EU rendeletnek a 2014/30/EU irányelv kiegészítésére vonatkozó követelményeinek.
| Termékismertető adatok | Szimbó-lum | Egység | HeatConvectorHC4000-5...-25 |
| Fűtőteljesítmény | |||
| Névleges hőteljesítmény | P_név | kW 0,5; 1,0; 1,5;2,0; 2,5 | |
| Minimális fűtőteljesítmény(indikatív) | P_min | kW | 0,0 |
| Maximális folyamatos teljesítmény | P_max,c | kW | 2,5 |
| Termékismertető adatok | Szimbó-lum | Egység | Heat Convector HC4000-5...-25 |
| Villamossegédenergia-fogyasztás | |||
| Névleges hőteljesítmény esetén | el_max | kW | 0,000 |
| Minimális fűtőteljesítmény esetén | el_min | kW | 0,000 |
| Készenléti módban | el_sb | kW | 0,000 |
| Hőleadás/helyiség hőmérséklettől függő szabályozás jellege | |||
| Elektronikus helyiség hőmérséklet szabályozás heti időzítővel | - | - | Igen |
| Egyéb vezérlési opciók | |||
| Helyiség hőmérséklettől függő szabályozás jelenlét érzékeléssel | - | - | Nem |
| Helyiség hőmérséklettől függő szabályozás nyitott ablak észlelése funkcióval | - | - | Igen |
| Helyiség hőmérséklettől függő szabályozás távvezérlő opcióval | - | - | Nem |
| Helyiség hőmérséklettől függő szabályozás a fűtés kezdetének adaptív szabályozásával | - | - | Igen |
| Helyiség hőmérséklettől függő szabályozás üzemidő korlátozással | - | - | Igen (kapcsolóóra) |
| Helyiség hőmérséklettől függő szabályozás fekete golyós érzékelővel | - | - | Nem |
- tábl. Energiafogyasztásra vonatkozó termékadatok
10 Szervizek címei
A termékszervizek címeit az alábbi QR-kód beolvasásával találhatja meg.
