KULLANIM KILAVUZU PH511AC Vonroc

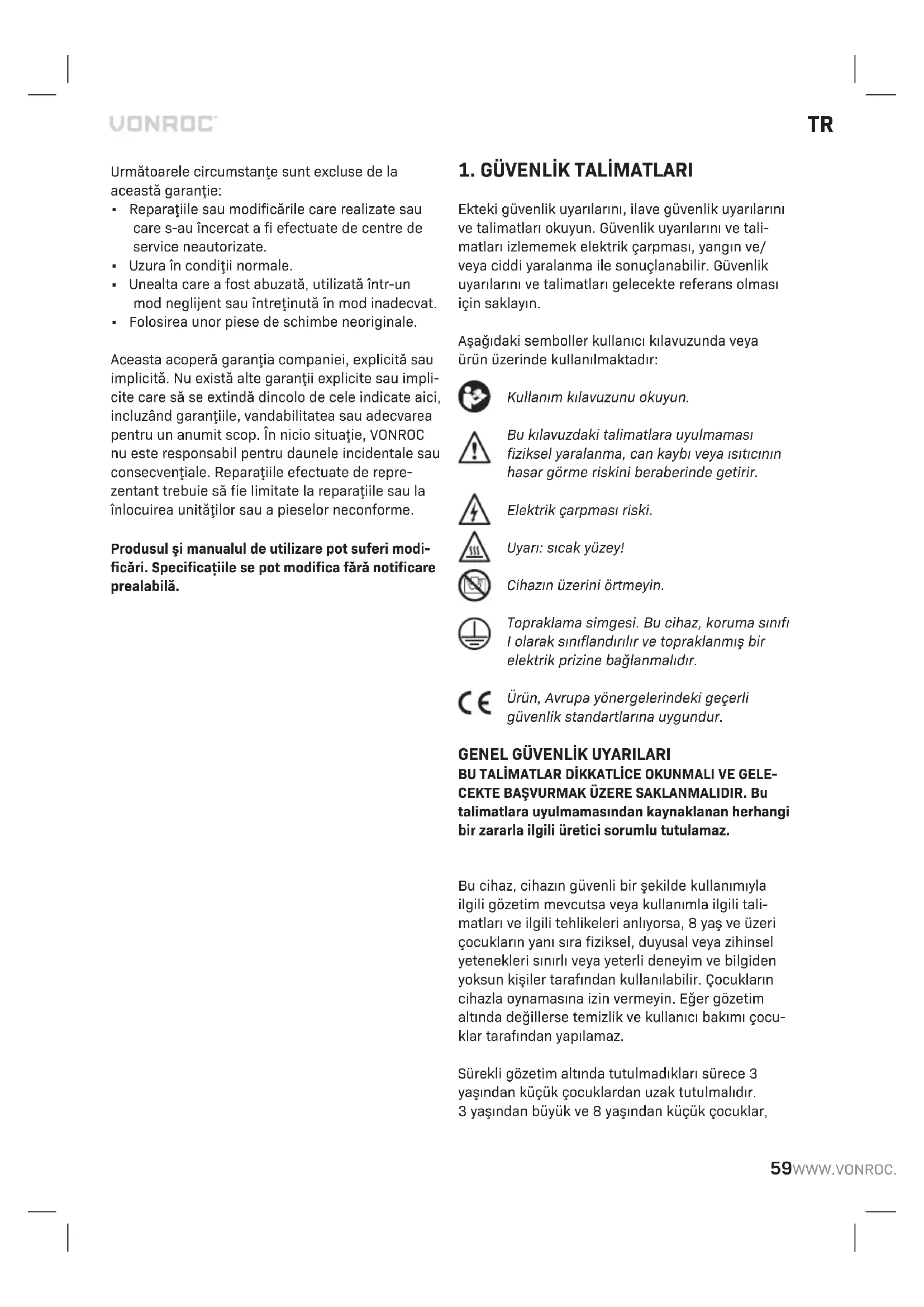

1. GÜVENLİK TALİMATLARI

Ekteki güvenlik uyarılarını, ilave güvenlik uyarılarını ve talimatları okuyun. Güvenlik uyarılarını ve tali- matları izlememek elektrik çarpması, yangın ve/ veya ciddi yaralanma ile sonuçlanabilir. Güvenlik uyarılarını ve talimatları gelecekte referans olması için saklayın. Aşağıdaki semboller kullanıcı kılavuzunda veya ürün üzerinde kullanılmaktadır: Kullanım kılavuzunu okuyun. Bu kılavuzdaki talimatlara uyulmaması fiziksel yaralanma, can kaybı veya ısıtıcının hasar görme riskini beraberinde getirir. Elektrik çarpması riski. Uyarı: sıcak yüzey! Cihazın üzerini örtmeyin. Topraklama simgesi. Bu cihaz, koruma sınıfı I olarak sınıflandırılır ve topraklanmış bir elektrik prizine bağlanmalıdır. Ürün, Avrupa yönergelerindeki geçerli güvenlik standartlarına uygundur.

GENEL GÜVENLİK UYARILARI

BU TALİMATLAR DİKKATLİCE OKUNMALI VE GELE- CEKTE BAŞVURMAK ÜZERE SAKLANMALIDIR. Bu talimatlara uyulmamasından kaynaklanan herhangi bir zararla ilgili üretici sorumlu tutulamaz. Bu cihaz, cihazın güvenli bir şekilde kullanımıyla ilgili gözetim mevcutsa veya kullanımla ilgili tali- matları ve ilgili tehlikeleri anlıyorsa, 8 yaş ve üzeri çocukların yanı sıra fiziksel, duyusal veya zihinsel yetenekleri sınırlı veya yeterli deneyim ve bilgiden yoksun kişiler tarafından kullanılabilir. Çocukların cihazla oynamasına izin vermeyin. Eğer gözetim altında değillerse temizlik ve kullanıcı bakımı çocu- klar tarafından yapılamaz. Sürekli gözetim altında tutulmadıkları sürece 3 yaşından küçük çocuklardan uzak tutulmalıdır. 3 yaşından büyük ve 8 yaşından küçük çocuklar,TR

cihazı ancak cihaz kullanım için amaçlanan normal çalışma konumuna yerleştirilmiş veya kurulmuşsa ve kendilerine cihazın güvenli bir şekilde kul- lanımıyla ilgili denetim veya talimat verilmişse ve içerdiği tehlikeleri anlayabilecek durumdaysalar cihazı açıp kapatabilir. 3 yaşından büyük ve 8 yaşın- dan küçük çocukların, cihazın fişini prize takmaları- na, cihazı ayarlamalarına ve temizlemelerine veya cihazda kullanıcı bakımı yapmalarına izin verilmez. DİKKAT — Bu ürünün bazı parçaları aşırı ısınabilir ve yanıklara neden olabilir. Çocukların ve yardıma ihtiyacı olan kişilerin bulunduğu yerlerde özel dikkat gösterilmelidir.

ÖNEMLİ GÜVENLİK TALİMATLARI

DİKKATLİCE OKUYUN-Kızılötesi ısıtıcı, güvenli çalışacak şekilde tasarlanmıştır. Yine de ısıtıcının montajı, bakımı ve çalıştırılması tehlikeli olabilir. Aşağıdaki prosedürlere uyulması yangın, elektrik çarpması, fiziksel yaralanma riskini azaltacak ve kurulum süresini minimumda tutacaktır. Bu talimat- ları ileride kullanmak üzere saklayın.

• Bu ısıtıcıyı kullanmadan önce tüm talimatları okuyun.

• Üniteyi ambalajından çıkarın ve kullanmadan önce iyi durumda olup olmadığını kontrol edin.

• Çocukların ambalaj parçalarıyla (plastik poşetler gibi) oynamasına izin vermeyin.

• Isıtıcının nominal özelliklerine uygun olduğun- dan emin olmak için ev voltajını kontrol edin.

• Hasar görmediklerinden emin olmak için kullan- madan önce elektrik kablosunu ve fişi dikkatlice kontrol edin.

• Fişini prizden çıkarmadan önce gücü kesinlikle kapatın ve üniteye enerji verirken elektrik çarp- masını önlemek için ellerinizin kuru olduğundan emin olun.

• Teras radyatörünü sadece açık havada veya geniş bir açık alanda kullanın. Tente, şemsiye, ağaç dalı, mobilya, perde, kağıt vb. gibi tüm yanıcı nesneleri cihazdan uzak (sabit olmayan nesneler bile olsa en az 1 metre mesafede!) tutun. Duvarlara olan mesafe en az 1 metre olmalıdır. Baş kısmı, yerden en az 180 cm yu- karıda olmalıdır. Cihazı bir çatı altına yerleştirir- seniz, teras radyatör kapağı ile (yanmaz) tavan arasında en az 50 cm boşluk bırakılmalıdır. Yanıcı malzemeden oluşan (ahşap, plastik, branda vb.) bir çatıda bu mesafe en az 1 metre olmalıdır. Daima iyi havalandırma sağlayın!

• Cihazı bir duvar prizinin hemen üstüne veya altına koymayın (yakınına değil).

• Teras ısıtıcısı yalnızca evde kullanım için tasar- lanmıştır. Bu nedenle, büyük ölçüde açık alan olsalar bile şantiyelerde, seralarda, ahırlarda veya ağıllarda vb. kullanmamalısınız. Bu tür yerlerde genellikle çok fazla yanıcı malzeme bulunur.

• Bu teras ısıtıcısını sauna ısıtması veya sürekli bir alan veya oda ısıtıcısı olarak kullanmayın.

Bu teras ısıtıcısını bir köpek kulübesi veya hayvan- ların bulunduğu başka bir yerde kullanmayın.

• Banyo veya yüzme havuzunun veya herhangi bir sıvı kaynağının yakınında veya etrafında kul- lanmayın. Cihaz su sıçramasına karşı dayanıklı olsa da, daima suya dikkat etmeniz gerekir. Suya düşmeyeceğinden emin olun ve güçlü su fıskiyelerine maruz bırakmayın. Tehlikeli olduğundan ıslak ellerle dokunmayın ve cihazı banyo, tuvalet, yüzme havuzu veya diğer su kaynaklarının hemen yakınına yerleştirmeyin.

Elektrik çarpmasına karşı korunmak için, kabloyu veya fişi suya veya başka bir sıvıya batırmayın.

• Herhangi bir havalandırma veya egzoz açıklığına yabancı nesneler sokmayın veya girmesine izin vermeyin çünkü bu, elektrik çarpmasına, yangı- na veya ısıtıcıda hasara neden olabilir.

• Yeterli ışık bulunduğundan emin olun. Cihaz üzerindeki düğmeler 1 metre mesafeden dü- zgün bir şekilde görülebilmelidir.

• Kullanılmadığında ısıtıcının fişini daima çekin. Cihazı kullanırken asla başıboş bırakmayın, kapatıp fişini çekin. Cihazı bir programlayıcı, zamanlayıcı veya cihazı otomatik olarak açan başka bir cihazla kullanmayın.

• Isıtıcıyı dimmer, hız kontrol cihazı vb. gibi harici bir voltaj regülatörü ile kullanmayın. Bu, elek- triksel bir tehlike oluşturur.

• Kablonun kenarlardan (keskin) sarkmamasına, aşırı kıvrılmamasına ve sıcak yüzeylere değme- mesine dikkat edin. Kabloyu cihazın etrafına sarmayın.

• Kablonun çocuklar tarafından kolayca çekile- bilecek şekilde tezgahtan sarkmasına izin vermeyin.

• Çalıştırma sırasında ızgaraya parmaklarınızı veya yabancı nesne koymayın.

• Aleti kullanım sırasında başıboş ve gözetimsiz bırakmayın.

• Bu ısıtıcı banyo, çamaşırhane ve benzeri kapalı mekanlarda kullanılmak üzere tasarlanmamıştır,TR

ısıtıcıyı asla küvet veya başka bir su kabına düşe- bileceği yerlere koymayın.

• Bu talimatlara uyulmamasından veya başka herhangi bir uygunsuz veya yanlış kullanımdan kaynaklanan herhangi bir hasar için sorumluluk kabul edilmez.

• Bu cihaz, cihazın güvenli bir şekilde kullanımıyla ilgili gözetim mevcutsa veya kullanımla ilgili tali- matları ve ilgili tehlikeleri anlıyorsa, 8 yaş ve üzeri çocukların yanı sıra fiziksel, duyusal veya zihinsel yetenekleri sınırlı veya yeterli deneyim ve bilgiden yoksun kişiler tarafından kullanılabilir. Çocukların cihazla oynamasına izin vermeyin. Eğer gözetim altında değillerse temizlik ve kullanıcı bakımı çocuklar tarafından yapılamaz.

• Herhangi bir nedenle cihazda çatlak veya kırılma meydana gelirse veya alüminyum gövde veya herhangi bir parçada herhangi bir kusur veya ke- sinti tespit ederseniz, derhal cihazın çalışmasını durdurun ve fişi prizden çıkarın.

• Güç kablosu herhangi bir şekilde hasar gördüyse, tehlikeden kaçınmak için üretici, servis sorumlu- su veya bu gibi kalifiye kişiler tarafından değişti- rilmelidir.

• Bu cihazın aşırı ısınmasını önlemek için hava girişlerini ve çıkışlarını temiz tutun ve tıkanmaya neden olabilecek her şeyi temizleyin. Herhangi bir kir veya toz birikintisi bulunmadığından emin olmak için tüm giriş ve çıkışları sıkça kontrol edin. ÜZERİNİ ÖRTMEYİN. Ayrıca, cihazın üzerinin örtülmemesi için uyarı etiketi kurulumdan sonra açıkça görülebilen bir yere yerleştirilmelidir: bu nedenle ilgili etiket cihazın arkasında olmamalıdır.

Isıtıcı parçalarının sıcaklığı 200°C’yi aşabilir, ısıtma borusu, reflektör veya ısıtma borusunun yakınındaki metal parçalarla temas şiddetli YANI- KLARA neden olabilir. Yanıkları önlemek için çıplak cildin sıcak yüzeye temas etmesine izin vermeyin.

• Ellerinizi ASLA ısıtma elemanlarının altına koyma- yın. DAİMA ısıtıcı borusuna veya bitişik parçalara dokunmadan önce ısıtma elemanının en az 10 dakika soğumasını bekleyin.

Cihazın yakın çevresinde yanıcı sıvı veya boya, benzin, gaz tankı vb. malzemeleri saklamayın. Cihazı, yakında yanıcı gaz tankları, gaz tüpleri veya sprey kutuları gibi nesneler bulunan yanıcı ortam- larda kullanmayın. Patlama ve yangın tehlikesi!

• Bu ürün geri dönüştürülebilir malzemeler içerir. Bu ürünü ayrıştırılmamış evsel atıklarla birlikte atmayın. Lütfen en yakın toplama noktası için yerel yetkililerinizle iletişime geçin. Elektrik güvenliği Daima güç kaynağı geriliminin anma değerleri plakasındaki gerilime karşılık gelip gelmediğini kontrol edin.

• Güç kaynağı kablosu veya şebeke fişi hasar görmüşse makineyi kullanmayın.

• Sadece makinenin güç değerleri açısından uy- gun, minimum 1,5 mm² kalınlığa sahip uzatma kabloları kullanın. Bir uzatma kablosu makarası kullanıyorsanız kabloyu daima tam olarak açın.

Kullanım amacı Bu ürün, ev ortamları için teras ısıtıcı ayağı olarak tasarlanmıştır. Isıtıcı, evlerdeki özel bahçeler veya diğer açık alanlar için tasarlanmıştır. Isıtıcı, bir kapalı alanı ısıtmak, ev tipi olmayan açık alan ısıtıcısı olarak kullanmak veya tekstil ürünleri veya diğer malze- meleri kurutmak için kullanılamaz. Bu ısıtıcıda, oda sıcaklığını kontrol eden bir düzenek bulunmadığı için, sürekli gözetim sağlanmadığı sürece, bu ısıtıcıyı odayı kendi başlarına terk edemeyecek durumdaki kişilerin bulunduğu alanlarda kullanmayın. Bu cihaz sadece tasarlandığı amaç için kullanılmalıdır. Başka her türlü kullanımın kötüye kullanım olduğu kabul edilir.

TEKNİK SPESİFİKASYONLAR

Model No. PH511AC Voltaj 220–240 V ~ Frekans 50-60 Hz Güç 2200W Güç ayarları 1: 730W2: 1460W3: 2200WIsıtma elemanı türü KuvarsIsınma süresi 20 saniyeDalga uzunluğu 1,4-3,0Erkesel verim 60% Isıtma mesafesi 3-4mIsıtma alanı 15m²Elektronik yumuşak başlatma Evet Giriş koruma sınıfı IP34 Koruma sınıfı Sınıf I Ağırlık 1,50 kgTR

AÇIKLAMA Metindeki numaralar sayfa 2-4 ’deki çizimleri işaret etmektedir.

3. Güç seviyesi göstergesi

5. Çekme kordonu (açma/kapama düğmesi)

7. Küçük kablo tutucu

9. Büyük kablo tutucu

15. Sıkıştırma halkası

16. Uzatılabilir boru

Bu ısıtıcı, örneğin kalifiye bir elektrikçi gibi yetkili kişiler tarafından kurulmalıdır. Montaj öncesinde daima ısıtıcıyı güç kaynağından ayırın ve soğumasını bekleyin. Isıtıcının monte edilmesi (Şekil B-F) Cihazı her zaman birlikte verilen aksesuar- larla monte edin. Cihazı monte etmeye başlamadan önce aşağıda- kileri göz önünde bulundurun:

• Cihazı sağlam ve düz bir yüzeye yerleştirin. Cihaz asla bir açıyla yerleştirilmemelidir!

Cihaz, ısıtıcı ile nesne veya duvar arasında önden veya yandan ölçüldüğünde 100 cm boşluk kalacak şekilde yerleştirilmelidir. Zemin ile cihazın alt tarafı arasında en az 1,80 m mesafe olmalıdır. Cihaz ile tavan arasında en az 30 cm boşluk olmalıdır.

• Isıtıcıyı yanıcı bir yüzeye veya böyle bir yüzeyin yakınına kurmayın.

• Isıtıcı açık alanda kullanılacaksa, hava koşulları- na dayanıklı bir priz şiddetle tavsiye edilir.

• Delmeden önce, ısıtıcının kurulacağı alanda elektrik kablosu veya su borusu olmadığından emin olun.

1. Alt boruyu (10) taban plakasına (12) monte

ederek başlayın. Uzun cıvataları (13) Şekil B’de gösterildiği gibi sıkın.

2. Kapağı (11) Şekil B’de gösterildiği gibi alt boru-

nun (10) üzerine kaydırın. Bu, cıvataların (13) görünür olmasını önleyecektir.

3. Büyük bir kablo tutucuyu (9) alın ve Şekil C’de

gösterildiği gibi orta borunun (8) üzerine koyun.

4. Şimdi orta boruyu (8) alt borunun (10) üzerine

yerleştirin. Her iki borudaki deliklerin aynı hizada olduğundan emin olun. Şimdi de kısa cıvataları (14) Şekil C’de gösterildiği gibi sıkın.

5. Büyük bir kablo tutucuyu (9) alın ve Şekil D’de

gösterildiği gibi üst borunun (6) üzerine koyun.

6. Şimdi üst boruyu (6) orta borunun (18) üzerine

yerleştirin. Her iki borudaki deliklerin aynı hizada olduğundan emin olun. Şimdi de kısa cıvataları (14) Şekil D’de gösterildiği gibi sıkın.

7. Üst boru (6) üzerindeki sıkıştırma halkasını (15)

saat yönünün tersine çevirerek gevşetin. Artık uzayabilen boru (16) çekilerek yukarı doğru uzatılabilir.

8. İstenen yüksekliğe ulaşıldığında, üst boru (6)

üzerindeki sıkıştırma halkasını (15) saat yönün- de çevirerek sıkın.

9. Küçük bir kablo tutucuyu (7) alın ve Şekil D’de

gösterildiği gibi uzatılabilir borunun (16) üzerine koyun.

10. Isıtıcının (1) alt tarafındaki deliği, Şekil E’de

gösterildiği gibi uzatılabilir borunun (16) üzerine kaydırın.

11. Isıtıcıdaki (1) iki deliğin, uzatılabilir borudaki (16)

deliklerle aynı hizada olduğundan emin olun.

12. Şimdi vidaları (17) uzatılabilir borunun (16) ve

dolayısıyla ısıtıcının deliklerine sıkarak ısıtıcıyı (1) yerine sabitleyin.

13. Küçük kablo tutucuyu (7) ve büyük kablo

tutucularını (9) kullanarak güç kablosunu (4) sabitleyin. Bkz. Şekil F.

14. Cihazı istenen açıda eğin. Cihaz, Şekil G’de

gösterildiği gibi 45° aşağı eğilebilir.

Makineyi açma/kapatma (Şekil A) Isıtıcı, sadece çekme kordonu kullanılarak açılıp kapatılabilir. Isıtma seviyesi göstergesinde (3) istenen ısıtma seviyesi görünene kadar çekme anahtarının (5) kordonunu çekin:

• Seviye 3 = 2200W Isıtıcıyı kapatmak için çekme anahtarının (5) kor- donunu 0 seviye konumuna çekin. Devrilme emniyet düğmesi (Şekil A) Bu ısıtıcıda, bir devrilme emniyet düğmesi mevcut- tur. Isıtıcı, devrilmesi durumunda, oto matik olarak kapanır. Isıtıcı dik konuma getirildiğinde hemen çalışmaya devam etmediğini lütfen unutma yın. Önce cihazı kapatın (“açma/kapatma” bölümünü okuyun), fişi prizden çekin ve ısıtıcıda hasar olup olmadığını kontrol edin. Hasar veya arıza duru- munda kullanmayınız, kontrol/tamir için başvurun. Herhangi bir hasar yoksa, ısıtıcıyı tekrar açabilirsi- niz (“açma/ kapatma” bölümünü okuyun).

Mekanizmada bakım yaparken makine fişinin prize bağlı olmadığından daima emin olun. DİKKAT: Elektrik Çarpması Riski. Isıtıcının içini kendi başınıza açmaya veya tamir etmeye ÇALIŞMAYIN. Makine kaplamalarını yumuşak bir bezle, tercihen her kullanımdan sonra düzenli olarak temizleyin. Havalandırma deliklerinin toz ve kirden arınmış olduğundan emin olun. Çok inatçı kirleri sabunlu suyla hafif ıslatılmış, yumuşak bir bezle çıkarın. Benzin, alkol, amonyak vs. gibi çözücü madde- leri kullanmayın. Bunlar gibi kimyasallar sentetik bileşenlere zarar verecektir.

• Isıtıcıyı temizlemek için alkol, benzin, aşındırıcı tozlar, mobilya cilası veya sert fırçalar KULLAN- MAYIN. Bu, ısıtıcının yüzeyinde hasara veya bozulmaya neden olabilir.

• Isıtıcıyı asla suya DALDIRMAYIN

• Kullanmadan önce ısıtıcının tamamen kurum- asını bekleyin. DİKKAT:

• Temizlik öncesinde daima ısıtıcıyı güç kaynağın- dan ayırın ve soğumasını bekleyin.

• Isıtıcıda, ünitenin içinde veya ısıtma elemanının çevresinde toz veya kir birikmişse, ürün yetkili bir servis merkezi tarafından temizlenmelidir. Isıtıcıyı bu durumda çalıştırmayın.

• Gereken tek bakım, ısıtıcının dış yüzeylerinin temizlenmesidir.

• Ellerinizdeki kirler lambanın ömrünü etkileyebi- leceğinden, ısıtma elemanına çıplak elle dokun- mayın. Yanlışlıkla dokunulursa, parmak izlerini mentollü ispirto veya alkolle hafif ıslatılmış yumuşak bir bezle silin.

• Bu ısıtıcıdaki herhangi bir elektriksel veya mekanik bileşeni kendiniz onarmaya veya ayar- lamaya çalışmayın.

• Isıtıcı, kullanıcı tarafından bakımı yapabilir herhangi bir parça içermez. Ürün hasar görürse veya arızalanırsa, üreticiye veya yetkili servise gönderilmelidir.

• Tehlikeyi önlemek için, hasarlı elektrik kabloları, üretici, yetkili servis veya benzer niteliklere sahip kişiler tarafından değiştirilmelidir. Saklama Toz ve kir oluşumunu önlemek için, kullanılmadığın- da ısıtıcıyı serin ve kuru bir yerde saklayın. Muhafa- za etmek için ambalaj kartonu kullanın. Sorun Giderme Isıtıcı çalışmıyorsa, onarım veya servis bakımı ön- cesinde lütfen aşağıdakileri kontrol edin:

• Elektrik kablosunun prize takılı olup olmadığını kontrol edin.

• Ana sigortaya giden elektriğin çalışıp çalış- madığını kontrol edin.

• Güç düğmelerinin açık olduğundan emin olun, eğer değilse, bir ayar seçin. CEVRE Arızalı ve/veya atılmış elektrikli veya elektronik ekipmanların uygun geri donuşum konumlarında toplanması gerekir. Yalnızca AT ulkeleri icin Elektrikli aletleri evsel atık olarak atmayın. Atık Elektrikli ve Elektronik Donanım icin Avrupa İlkeleri 2012/19/EU’ya ve bunun yerel hukuk cercevesinde uygulamasına gore, artık kullanılamaz olan elek- trikli aletler ayrı olarak toplanmalı ve cevre dostu bir yolla imha edilmelidir.TR

GARANTİ VONROC urunleri yuksek kalite standartları doğrul- tusunda geliştirilmiştir ve ilk satın alımdan itibaren kanunen belirlenen sure boyunca materyal ve işcilik acısından kusursuz olacağı garanti edilmektedir. Bu sure zarfında, kusurlu materyal ve/veya işcilikten dolayı urunde herhangi bir arıza meydana gelmesi durumunda, doğrudan VONROC iletişim kurun. Takip eden durumlar bu garanti kapsamı dışındadır:

• Yetkisiz servis merkezleri tarafından yapılan veya yapılmaya teşebbus edilen onarım ve/veya değişiklikler.

• Normal aşınma ve eskime.

• Cihazın kotu ve yanlış kullanılması veya cihaza yanlış bakım yapılması.
