Mærke	Vonroc
Model	PH511AC
Produkttype	Infrarød terrassevarmeovn
Anvendelse	Udendørs (have, terrasse)
Effekt	2200 W (justerbar: 730 W / 1460 W / 2200 W)
Forsyningsspænding	220-240 V ~ 50-60 Hz
Varmeelementtype	Kvarts
Strålingseffektivitet	60 %
Varmezone	15 m²
Varmeafstand	3 til 4 m
Vægt	1,50 kg
Beskyttelsesgrad	IP34
Beskyttelsesklasse	Klasse I (jordforbindelse)
Kabinetmateriale	Aluminium
Antal effekttrin	3 (plus sluk)
Blød start	Ja
Vippeafbryderfunktion	Ja (automatisk slukning)
Afbryder	Træksnor
Sikkerhedsafstand (genstande)	≥ 1 m foran og på siderne
Minimumsafstand til gulv	1,80 m
Minimumsafstand til loft	30 cm (50 cm under tag)
Vedligeholdelse	Udvendig rengøring med blød klud og mild sæbe
Garanti	Ifølge gældende lovgivning (del- og arbejdsdefekter)
Genbrug	Må ikke smides i husholdningsaffald – Aflever på WEEE-indsamlingssted

Ofte stillede spørgsmål - PH511AC Vonroc

Hvordan samler jeg infrarød terrassevarmeovn PH511AC Vonroc?

Følg de illustrerede trin i manualen: Fastgør det nederste rør på bundpladen, tilføj dækslet, saml derefter midter- og toprørene med de medfølgende bolte. Til sidst fastgør varmeelementet på forlængerrøret og indstil den ønskede hældning.

Hvordan tænder og justerer jeg varmeovnens effekt?

Brug træksnoren (afbryder). Træk for at skifte mellem niveauerne: 0 (sluk), 1 (730 W), 2 (1460 W), 3 (2200 W). Effektniveauindikatoren viser den aktuelle indstilling.

Hvilke sikkerhedsafstande skal overholdes?

Foran og på siderne skal der være mere end 1 m til enhver genstand eller væg. Apparatets underside skal være mindst 1,80 m over gulvet. Hvis det er under et tag, skal der være 30 cm mellem hætten og loftet (50 cm hvis taget er brændbart).

Kan jeg bruge denne varmeovn indendørs?

Nej, denne model er kun designet til udendørs brug eller i et rummeligt, godt ventileret område. Brug den ikke i et soveværelse, badeværelse eller andre lukkede rum.

Hvad gør jeg, hvis apparatet ikke tænder?

Kontroller, at stikket er korrekt tilsluttet en fungerende stikkontakt. Sørg for, at afbryderen ikke står på 0. Hvis problemet fortsætter, kontroller hovedsikringen i installationen. Kontakt en fagmand om nødvendigt.

Hvordan rengør jeg varmeovnen?

Tag stikket ud og lad apparatet afkøle. Rengør kabinettet med en blød klud let fugtet med sæbevand. Brug ikke opløsningsmidler, alkohol eller slibende rengøringsmidler. Nedsænk aldrig apparatet i vand.

Hvad er vippeafbryderfunktionen, og hvordan virker den?

Hvis apparatet vælter, slukker en sensor det øjeblikkeligt. Efter at have rejst det op, skal du sætte afbryderen på 0, tage stikket ud, kontrollere for skader og derefter tænde det normalt igen.

Er apparatet vandtæt?

Det har beskyttelsesgrad IP34, hvilket beskytter mod vandsprøjt fra alle retninger. Det kan bruges i let regn, men undgå at udsætte det for kraftige vandstråler eller nedsænkning.

Hvordan opbevarer jeg varmeovnen om vinteren?

Opbevar den på et køligt, tørt sted, helst i original emballage, for at undgå ophobning af støv og fugt. Sørg for, at den er ren og helt tør, før den opbevares.

Hvad gør jeg, hvis strømkablet er beskadiget?

Det beskadigede kabel skal udskiftes udelukkende af producenten, en autoriseret service eller en kvalificeret person (samme tværsnit som original). Brug ikke apparatet med et beskadiget kabel.

BRUGSANVISNING PH511AC Vonroc

• Normalslitage.

• Verktyget har missbrukats, anvnts fel aller underhällits på felaktigt satt.

• Icke-originalreservdelar har anvants.

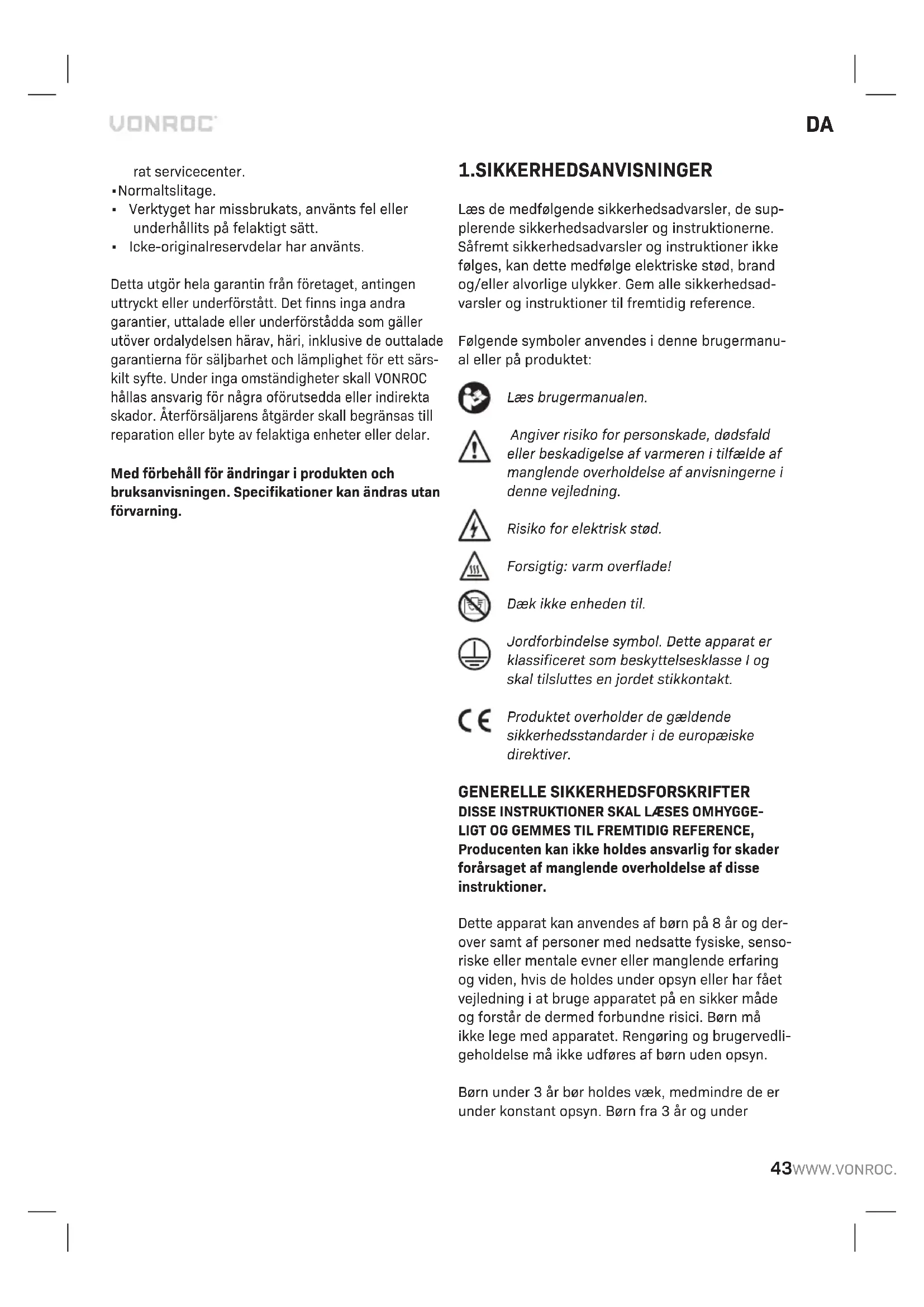

Laes de medfolgende sikkerhedsadvarsler, de supplerende sikkerhedsadvarsler og instruktionerne. Safremt sikkerhedsadvarsler og instruktioner不信fges, kan dette medfolge elektriske stod, brand og/eller alvorlige ulykker. Gem alle sikkerhedsadvarsler og instruktioner til fremtidig reference.

Folgende symboler anwendes i dette brugermanu-al eller på produitet:

Laesbrugermanualen.

Angiver risiko for personskade, dodsfald eller beskadigelse af varmeren i tilfaelde af manglende overholdelse af anvisningerne i donnevejledning.

Risiko for elektrisk stød.

Forsigtig: warm overflade!

Daek icke enheden til.

Jord forbindelse symbol. Dette apparat er klassificeret som beskyttesesklasse I og skal tilsluttes en jordet stikkontakt.

Produkt overholder de gaelende sikkerhedsstandar der e europaeiske direktiver.

GENERELLE SIKKERHEDSFORSKRIFTER
DISSE INSTRUKTIONER SKAL LASES OMHYGGE-
LIGHT OG GEMMES TIL FREMTIDIG REFERENCE,
Producenten kan/DDke holds ansvarlig for skader
forarsaget af manglende overholdelse af disse
instruktioner.

Dette apparat kan anwendes af børn på 8 ør og derover somt af personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, hvis de holdes under opsyn eller har fætvejledning i at bruge apparatet på en sikker MADE og forstår de dermed forbundne risici. Børn ma ikke lege med apparatet. Rengøring og brugervedligeholdelse på不同程度 auf børn uten opsyn.

8 År mä kun tænde/slukke for apparatet, hvis det har været placeret eller installereret i dets tilsigte de normale driftsposition, og de har fæt tilsyn eller instruktion om brug af apparatet på en sikker mæde og forstår de involverede farer. Børn under 8 År må ikke tilslutte, regulere og rengre apparatet eller udføre brugervedligeholdelse.

FORSIGTIG — nogle dele af dette produit kan blive meget varme og forårsage forbrændinger. Man skal især vare opmærksom, hvis der er børn og särbare personer til stede.

VIGTIG SIKKERHEDSANVISNINGER

LAES OMHYGGELIGT - Den infrarode varmer er udviklet til sikker betjening. Ikke besoin mindre kan varmerens installation, vedligeholdelse og betjening varefarlig. Overholdelsen af de falgende procedurer recucerer risikoen for brand, elektrisk stød, personskade og holder installationstiden pa et minimum. Gem disse instruktioner til fremtidig drug.

• Læs alle instruktioner, inden du bruger davon varmer.
• Tag encheden ud af dens emballage, og kontroller, at den er i god stand inden brug.
• Lad参加会议的股东（sasom plastikposer).
• Kontroller husstandens spending for at sikre, at den svarer til varmerens nominelle specifikation.
• Kontroller netledningen og stikket omhyggeligt inden brug, for at sikre, at de/DDke er beskadigede.
• Før du trækker netledningen ud, skal du sorge for at slukke for strømmen, og nær du taender for enheden, skal du sorge for, at dine hænder er tørre, for at forhindre elektrisk stød.
• Brug kun terrassevarmeren udendørs erler i et stort abent område. Hold alle brændbare genstande som presenninger, parasoller, grene, møbler, gardiner, papir osv. æk fra enheden (mindst 1 meter - ögså hvis det drejer sig om ikke-stationære genstande!). Der skal ære en afstand til væggene på mindst 1 meter. Hovedet skal befindene sig mindst 180 cm over jorden. Hvis du placerer enheden under et tag, skal der ære en afstand på mindst 50 cm mullem terrassevarmerens hætte og det (ikke-brændbare) loft. Med et brændbart tag (træ, plast, presenning osv.) skal davon afstand ære mindst 1 meter. Sørg altid for god udluftning!
• Placer/DD: enheden lige over ell er under en stikkontakt (ikke umiddelbart i naerheden).

Terrassevarmeren er kun beregnet til husholdningsbrug. Du bør derfor ikke bruge den pa byggepladser, i drivhuse, lader eller boder osv., selvom hvis de er ret Åbne. Der er normalt for meget brændbart materiaile pa disse steder.
- Brug/DDne terrassevarmer til at oplade en sauna aller som en permanent omrade-ller rumvarmer.
- Brug ikkedeen terrassevarmer i en kennel eller på andre steder, hvor der er dyr til stede.
- Brug den/DDke i nærheden af ell er umiddelbart i nærheden af et badevarelse erer enswimmingpool erer nogen vaeskekilde.Selvomenheden er stankentaet,skal du vare forsigtigmed vand.Sorg for,at den/DDke kan falde ned i vandet,og udset den/DDke for kraftige vandstraler.Ror den/DDke med vade hander,og placer/DDke eheden i omradet tæt pa et badevarelse,et toilet,en swimmingpool erer en anden vandforsyning, da dette er farligt.
- For at beskytte mod elektrisk stød på ledningen og stikket ikke nedsænkes i vand eller,anden væske.
- Undlad at indsætte eller lade fremmedlegemertrænge ind i nogen form for ventilations-ller udsugningsåbning, da dette kan forårsage elektrisk stød, brand eller beskadigelse af varmeren.
- Sarg for, at der er tilstrækkeligt lys. Kontakterne på enheden skal kunne ses tydeligt fra 1 meters afstand.
- Træk altid varmerens stik ud, nær den ikke er i brug. Lad aldrig encheden ære utden opsyn under brug, men sluk for den og træk stikket ud. Brug ikke encheden sammen med en programm- meringsenhed, timer aller anden anordning, der tænder encheden automatisk.
- Brug ikke varmeren med en ekstern spændingsregulator sasom en lysdæmper, hastighedsregulator osv. Dette medforer en elektrisk fare.
Sarg for, at ledningen ikke hænger ud over (skarpe) kanter,/DDke danner kraftige kurver,/DDke rorer ved varme overflader. Undlad at vikle ledningen omkring enheden.
Lad seks ledningen hænge ud over bordpladen, hvor børn let kan trække i den.
- Stik ikke fingre eller fremmedlegemer ind i risten, mens den er i drift.
- Lad/DDke apparatet vare uden opsyn, nar det er i brug.
Denne varmer er/DDke beregnet til brug pa badevaeelser, i vaskerum og lignende steder indenfor.

Placer aldrig varmeren, hvor den kan falde ned i et badekar ullen anden vandbeholder.

• Der pâtages intet ansvar for skader, der skyldes manglende overholdelse af disse instruktioner aller,anden forkert brug eller forkert händtering.
• Dette apparat kan bruges af børn fra 8 År og der-over og personer med nedsatte fysiske, sensori-ske eller mentale evner uller manglende erfaring og viden, hvis de har fæt tilsyn aller instruktioner om brug af apparatet på en sikker MADE og forstår farene involveret. Børn må ikke lege med apparatet. Rengaring og brugervedligeholdelse må ikke foretages af børn uten opsyn.
• Hvis encheden af en erler,anden grund farr revner eller brud,eller hvis du finder defekterEller forstyrrelser af aluminiumshuset ellereAndre dele, skal du straks holde op med at bruge encheden og tage stikket ud af stikkontakten.
• Hvis nettedningen på nogen**) bliver beskadiget, skal den udskiftes af producenten aller dens serviceagent aller en lignende kvalificeret person for at undgå farer.
• For at forhindre overophedning af dette apparat skal luftindgangene og -udgangene holdes rene og fri for alt, der kan forårsage blokering. Kontroller indgangene og udgangene fra tid til anden for at sikre, at de er fri for ophobning af snavs eller støv. Må IKKE TILDAEKKES. Advar-selsmærkaten om ikke at tildække enheden skal ögså placeres et helt synligt sted after installationen. Denmö derfor ikke placeres på bagsiden.
• Dele af varmeren kan overskride 200^ ,kontakt med varmeroret,reflektoren eller metaldele i nærheden af varmeroret kan forarsage alvorlige FORBRAENDINGER.For at undgforbrendinger ma du ikke lade bar hud komme ikontakt med den varme overflade.
• Hold ALDRIG hænderne under varmelegemerge. Lad ALTID varmelegemet køle af mindst 10 minutter, inden du berør varmerøret ellertilstødende dele.
  Opbevar ikke brændbare væsker eller materialer sasom maling, benzin, gastanke osv. i umiddelbarærhed af encheden. Brug ikke encheden i brandfarlige omgivelser, sasom tæt på brændbare gastanke, gasrør eller spraydåser. Fare for eksplosion og brand!
• Dette produit indeholder genanvendelige materialer. Bortskaf不解de produit som usor teret husholdningsaffald. Kontakt din commune for det narmeste indsamlingssted.

Elektrisk sikkerhed

Kontroller altid, at strømforsyningens spænding svarer til spændingen på typeskiltet.

• Hvis el-værktajets forsyningsledning er beskidiget, skal det udskiftes med en specielt forberedt forsyningsledning, der er tilgengelig via serviceorganisationen.
• Brug kun forlængerledninger, der er mindst egnede til maskinens effekt tykkelse pa 1,5 mm². Hvis du bruger en forlængerkabelrulle, skal du alto rulle kablet helt ud.

2.MASKINOPLYSNINGER

Anvendelseformål

Dette produit er designet som en terrassevarmer til hushholdningsmiljoer. Varmelegemet er beregnet til private haver aller andre udendors omrader derhjemme. Varmelegemet mA不同程度 bruges til opvarmning af et indendrs rum, brug som et icke-hushholdningsvarmer eller til torring af tekstiler erler andre materialer. Dette varmelegeme er icke udstyret med en ehed til at kontrollere stuetemperaturen, sa brug icke donne varmelegeme i rum, när de er optaget af personer, der icke er i stand til at forlade rummet alene, medmindre der er konstant tilsyn. Enheden skal kun bruges til det foreskrevne formål. Enhver,anden anvendelse anses for at vare et tilfælde af misbrug.

TEKNISKE SPECIFICATIONER

Model nr. PH511AC
Spænding 220-240 V ~
Frekvens 50-60 Hz
Effekt 2200 W
Effektindstellinger	1: 730W 2: 1460W 3: 2200W
Type varmelegeme Kvarts
Varmetid 20 sekunder
Bølgelænge 1.4-3.0
Strålingseffektivitet 60%
Varmeafstand	3-4m
Varmeområde	15 m²
Elektronisk blød start	Ja
Kapslingsklasse IP34
Besyttelsesklasse Klasse I
Vægt 1.50 kg

BESKRIVELSE

Tallene i den følgende tekst korresonderer med afbildningen på side 2-4.

1. Varmer
2. Beskytellsesrist
3. Indikator for strømniveau
4. Strömkabel
5. Traeksnor (tændt/slukket)
6. Øvre rør
7. Lille kabelholder
8. Mellemsterr
9. Stor kabelholder
   10.Nedreror
   11.Daeksel
   12.Bundplade
10. Lang bolt
11. Kort bolt
    15.Spændering
12. Forlaengerrr
    17.Skruer

3.MONTERING

Denne varmer skal installeres af en kompetent person, dvs. en kvalificeret elektriker.

Afbyd altid varmeren fra strormforsyningen, og lad den afkole for installationen.

Montering af varmer (fig. B-F)

Monter altid enheden med det medfalgende tilbehør.

För du gär i gang med at montere encheden, skal du tage følgende i betragtning:

• Stil enheden på en solid, flad overflade. Enheden ma aldrig placeres skævt!
• Enheden skal placeres på en södan@måde, at der er 100 cm fri plads mellem varmeren og genstanden eller væggen mål't forfra eller fra sider. Der skal være mindst 1,80 mmellem gulvet og enchedens underside. Der skal være mindst 30 cm afstand mellem encheden og loftet.

• Installer erke varmeren pa aller tæt pa en brandfarlig overflade.

• Hvis varmeren skal bruges edenfor, anbefales det i høj grad at anvende en vejrbestandig stikkontakt.

• Inden du borer, skal du sorge for, at der ikke er ledninger eller vandrør i det område, hvor varmeren skal installeres.

• Start med at montere det nedre rør (10) på bundpladen (12). Stram de lange bolte (13) som vist på figur B.

• Skub dækslet (11) på det nedre rør (10) som vist på figur B. Dette vil skjule boltene (13), sö de/DDke er synlige.
• Tag en stor kabelholder (9), og sæt den på det mellemste rør (8), som vist i figur C.
• Sæt nu det mellemste rør (8) på det nederste rør (10). Sørg for, at hullerne i begge rør flugter. Stram nu med de korte bolte (14) som vist på figur C.
• Tag en stor kabelholder (9), og sæt den på det øvre rør (6), som vist i figur D.
• Sæt nu det øvre rør (6) på det mellemste rør (18). Sørg for, at hullerne i begge rør flugter. Stram nu med de korte bolte (14) som vist på figur D.
• Løsn spænderingen (15) på det øvre rør (6) ved at dreje den mod uret. Nu kan forlængerrøret (16) forlaenges opad ved at trække i det.
• När den ønskede højde er naet, skal du stramme spænderingen (15) på det øvre rør (6) ved at dreje den med uret.
• Tag den lille kabelholder (7), og sæt den pa forlaengerrøret (16), som vist i figur D.
• Skub hullet på undersiden af varmeren (1) på forlængerrøret (16), som vist på figur E.
• Sorg for, at de to huller på varmerne (1) flugter med hullerne i forlaengerrøret (16).
• Fastgør nu varmeren (1) ved at stramme skru- erne (17) i hullerne af forlaengerrøret (16) og dermed varmeren.
• Fastgor stromkablet (4) ved hjælp af den lilke kabelholder (7) og de store kabelholdere (9). Se figur F.
• Drej enheden til den ønskede vinkel. Enheden kan drejes nedad med 45^ , som vist i figur G.

4.BETJENING

Sadan taendes/slukkes den (fig. A)

Varmeren kan tændes og slukkes ved hjælp af træksnoren. Træk i snoren til trækkontakten (5), indtil det onskede varmeniveaukommen frem pa indicatoren for varmeniveau (3):

• Niveau 0 = slukket
• Niveau 1 = 730 W
• Niveau 2 = 1460 W
• Niveau 3 = 2200 W

Sluk for varmeren, træk snoren til trækkontakten (5) tiliveau 0.

Vaelte-sikkerhedskontakt (fig. A)

Denne varmer er udstyret med en vælte-sikker-hedskontakt. I tilfælde af at varmeren vælter slukker den automatisk. Vær opmærksom på,ningar varmeren anbringes i dens opretstænde position, bliver varmefunktionen ikke startet om gændeigen. Sluk den forst (laes 'Tænd/sluk), fjern stikket fra stikdæsen og kontroller varmeren for be skadigelser. Må ikke anwendes i tilfælde af beskadi gelser eller fejlfunktion, men skal kontrolleres/ repareres. Hvis der ikke forekommber beskadigelser, kan du tænde varmeren ingen (laes 'tænd/sluk).

5.VEDLIGEHOLDELS

Sorg altid for, at maskinen不解 sluttet til elnettet, nár du udforer vedligeholdelse af mekanismen.

FORSIGTIG: Risiko for elektrisk stød. Du må IKKE Åbne eller selv prove at reparere varmeren.

Rengør maskinbeklaedningerne regelmæessigt med en blød klud, helst after hvr anvendelse. Sørg for, at der ikke er støv eller snavs i ventilationsåbningerne. Fjern snavs, der sidder meget godt fast, med en blød klud, der er fugtet i æbevand. Brug ikke oplosningsmidler, som f.eks. benzin, sprit, ammoniak osv. Kemikalier som disse beskadiger de syntetiske componenter.

• Brug IKKE alkohol, benzin, sibepulver, møbelvoks eller ru børster til at rengore varmeren. Dette kan forårsage beskadigelse eller forringelse af varmerens overflade.
  Nedsaenk IKKE varmeren i vand.
• Vent, til varmeren er helt tør, inden brug.

VIGTIGT:

• Afbryd altid varmeren fra strømforsyningen, og lad den afkøle, før du forsøger at rengøre den.
  Hvis varmeren har samlet stov erler snavs inde i eheden ellr omkring varmelegemet, skal encheden rengores af en kvalificeret servicete

kniker. Betjen ikke varmeren i/DDne tilstand.

Den eneste vedligeholdelse, der kræves, er rengaring af varmelegemets udvendige overflader.
- Rør ikke ved varmelegemet med bare fingre, da rester fra din harend kan påvirke pærens levetid. Hvis du utilsigtetkommen til at røre ved det, skal du fjerne fingeraftrykkene med en blød klud fugtet med alkohol eller sprit med menthol.
- Forsøg ikke at reparere eller justere elektriske eller mekaniske Funktioner på这部分 varmer.
- Varmeren indeholder ingen dele, der kan repareres af brugeren. Skulle produit blive beskadiget eller gå i stykker, skal det leverest tilbage til producenten eller dets serviceagent.
- Beskadigede forsyningsledninger skal udskiftes af producenten, serviceagenten eller en lignende kvalificeret person for at undgå farer.

Opbevaring

Opbevar varmeren et tort og kalgigt sted, när den\ ikke er i brug, for at forhindre ophobning af stov og\ snavs. Brug emballagekarton til opbevaring.

Fejlfinding

Hvis varmeren ikke virker, bedes du kontrollere følgende, inden du anmoder om reparation eller service:

• Kontroller, om niedledningen er sluttet til en stikkontakt, og hvis ikke, skal den tilsluttes
• Kontroller, om elektriciteten til hovedsikringen virker
• Sørg for, at strømkontakterne er tændt, og hvissiekke, skal du vælge en indstilling.

MILJ0

Defekte og/eller bortskaffede elektriske og elektroniske apparater skal afleveres pa en passende genbrugsstation.

Kun for EU-lande

Smid ici el-værktjoer ud sammen med almindeligt affald. I henhold til de europaeiske direktiver 2012/19/EU for elektrisk og elektronisk udstyr og er implementeret i henhold til nationale rettigheder, el-værktoj som ici lengere er anvendelig skal indsamles separat og genbruges på en miljøvenlig maje.

GARANTI

VONROC produit er udviklet after de højeste kvalitetsstandardser og er garanteret fri for mangler i savel materialer som udforelse i den lovpligtigeperiode, der starter fra datoen for det oprindelige kob. Skulle Produktet udvikle nogen fejl i labet af dette periode på grund af defekte materialer og/ eller fabrikationsfejl, sa kontakt VONROC direkte.

De falgende forhold er udelukket fra dette garanti:

• Reparationer og uller rettelser er blevet foretaget uller forsogt foretaget pa maskinen af u autoriserede servicecentre.
• Normalslitage.
  Værktøjet har været misligholdt, misbrugt eller vedligeholdt forkert.
• Ikke originale reservedele er blevet anvendt.

Dette udgør den eneste garanti fra virks omheden enten udtrykt eller underforstaet. Der er ingen andre garantier udtrykt eller underforstaet, som strækker sig ud over forsiden heraf, heri, herun- der underforstaede garantier for salgbarhed og egnethed til et bestemt formal. VONROC vil under ingen omstændigheder vaere ansvarlig for haendelige skader eller falgeskader. Forhandlernes afhjælp-ningsmidler vil vaere begrænsede til reparation uller uskiftning af fejlbehæftede encheder uller dele.

Produktet og brugermanualen kan ændres. Specifikationerne kan ændres,uden forudgående varsel.
