Varumärke	Vonroc
Modell	PH511AC
Produkttyp	Infraröd terrassvärmare
Användning	Utomhus (trädgård, terrass)
Effekt	2200 W (justerbar: 730 W / 1460 W / 2200 W)
Matningsspänning	220-240 V ~ 50-60 Hz
Typ av värmeelement	Kvarts
Strålningseffektivitet	60 %
Värmezon	15 m²
Värmeavstånd	3 till 4 m
Vikt	1,50 kg
IP-klass	IP34
Skyddsklass	Klass I (jordad)
Höljesmaterial	Aluminium
Antal effektnivåer	3 (plus av)
Mjukstart	Ja
Fallskyddsfunktion	Ja (automatisk avstängning)
Strömbrytare	Dragsnöre
Säkerhetsavstånd (objekt)	≥ 1 m framför och på sidorna
Minsta avstånd till golv	1,80 m
Minsta avstånd till tak	30 cm (50 cm om under tak)
Underhåll	Utvändig rengöring med mjuk trasa och mild tvål
Garanti	Enligt gällande lagstiftning (defekter på delar och arbete)
Återvinning	Får inte kastas med hushållsavfall – Lämna till återvinningscentral för elavfall

Vanliga frågor - PH511AC Vonroc

Hur monterar man Vonroc PH511AC terrassvärmare?

Följ stegen som illustreras i bruksanvisningen: fäst nedre röret på bottenplattan, lägg till locket, montera sedan mitt- och övre rören med medföljande bultar. Slutligen fäst värmeelementet på förlängningsröret och justera önskad lutning.

Hur tänder och justerar man värmarens effekt?

Använd dragsnöret (strömbrytaren). Dra för att växla mellan nivåerna: 0 (av), 1 (730 W), 2 (1460 W), 3 (2200 W). Effektnivåindikatorn visar aktuell inställning.

Vilka säkerhetsavstånd ska man hålla?

Fram- och sidorna måste vara mer än 1 m från föremål eller vägg. Apparatens undersida måste vara minst 1,80 m från golvet. Om den är under tak, lämna 30 cm mellan taket och apparaten (50 cm om taket är brandfarligt).

Kan jag använda denna värmare inomhus?

Nej, denna modell är endast avsedd för utomhusbruk eller i rymliga, väl ventilerade utrymmen. Använd den inte i sovrum, badrum eller andra slutna utrymmen.

Vad gör jag om apparaten inte startar?

Kontrollera att kontakten är ordentligt ansluten till ett fungerande eluttag. Se till att strömbrytaren inte är i läge 0. Om problemet kvarstår, kontrollera huvudsäkringen i din installation. Kontakta en fackman vid behov.

Hur rengör man värmaren?

Koppla ur och låt apparaten svalna. Rengör höljet med en mjuk trasa lätt fuktad med tvålvatten. Använd inte lösningsmedel, alkohol eller slipande rengöringsmedel. Doppa aldrig apparaten i vatten.

Vad är fallskyddsfunktionen och hur fungerar den?

Om apparaten tippar, stänger en sensor av den omedelbart. Efter att ha rest upp den måste du ställa strömbrytaren i läge 0, dra ur kontakten, kontrollera att inga skador finns och sedan slå på den igen normalt.

Är apparaten vattentät?

Den har skyddsklass IP34, vilket skyddar mot vattenstänk från alla riktningar. Den kan användas i lätt regn, men undvik att utsätta den för kraftiga vattenstrålar eller nedsänkning.

Hur förvarar man värmaren på vintern?

Förvara den på en sval, torr plats, helst i originalförpackningen, för att undvika damm och fukt. Se till att den är ren och helt torr innan förvaring.

Vad gör jag om nätsladden är skadad?

Den skadade sladden måste bytas ut av tillverkaren, en auktoriserad serviceverkstad eller en kvalificerad person (samma tvärsnitt som original). Använd inte apparaten med en skadad sladd.

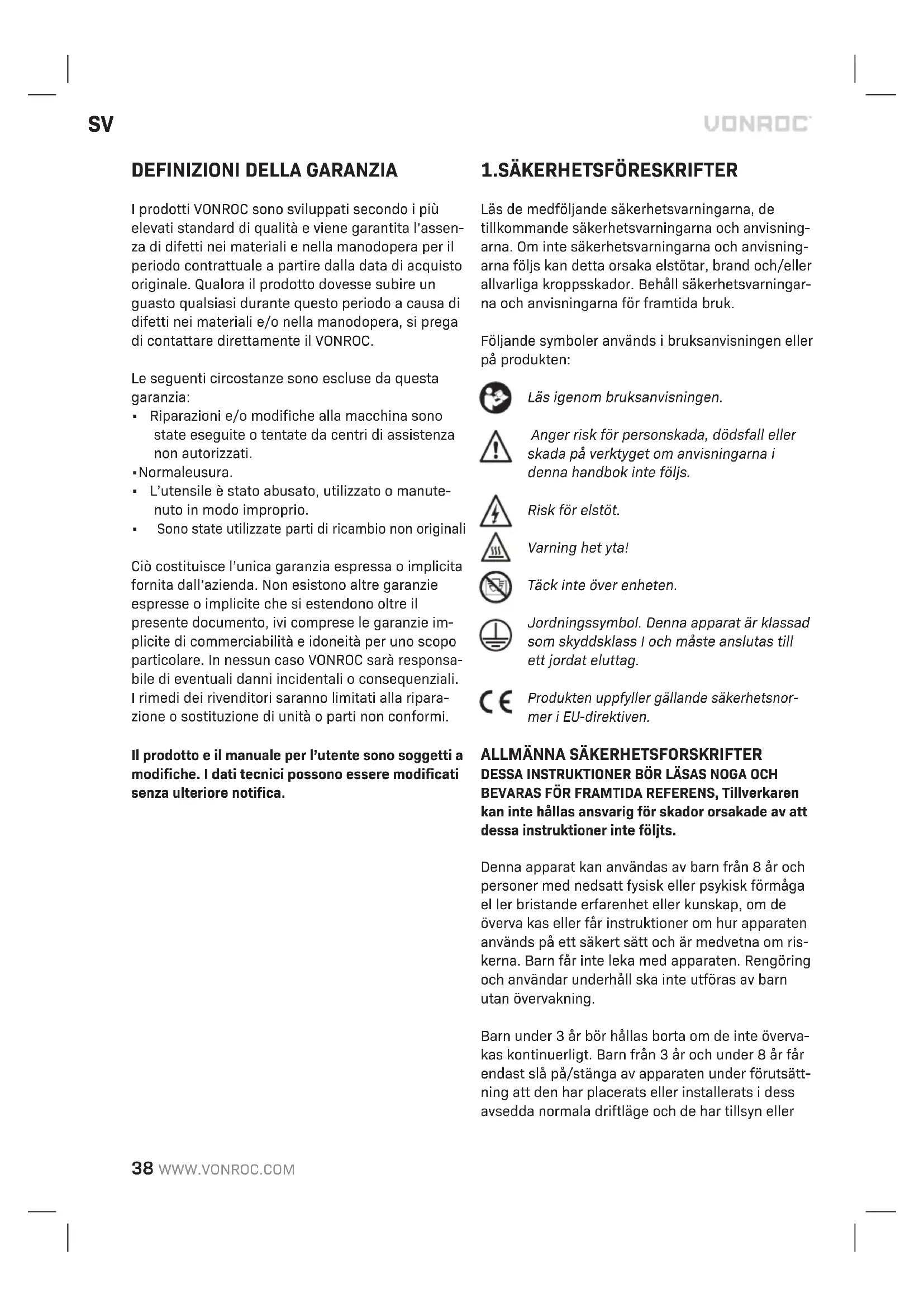

BRUKSANVISNING PH511AC Vonroc

Läs de medfoljande sakerhetsvarningarna, de tillkommande sakerhetsvarningarna och anvisingarna. Om inte sakerhetsvarningarna och anvisingarna följs kan detta orsaka elstötar, brand och/eller allvarliga kroppsskador. Behäll sakerhetsvarningarna och anvisingarna for framtida bruk.

Följande symboler används i bruksanvisningen aller på Produkten:

Läsigenbruksanvisingen.

Anger risk for persanskada, dödsfall ellr skada pa verktyget om anvisningarna ienna handbok inte foljs.

Risk for elstot.

Varning het yta!

Tack inte over encheten.

Jordningssymbol. Denna apparat ar klassad som skyddsklass I och maste anslutas till ett jordat eluttag.

Produkten uppfyller gällande sakerhetsnormer i EU-direktiven.

ALLMÄNNA SÄKERHETSFORSKRIFTER
DESSA INSTRUKTIONER BÖR LÄSAS NOGA OCH
BEVARAS FÜR FRAMTIDA REFERENS, Tillverkaren
kan inte hällas anvariig für skador orsakade av att
dessa instruktioner inte följts.

Denna apparat kan anvandas av barn fran 8 ar och personer med nedsatt fysisk aller psyisk formaga el ler bristande erfarenhet uller kunskap, om de overva kas ellar instruktioner om hur apparaten anvands paett sakert satt och ar medvetna om riskerna. Barn far inte leka med apparaten. Rengoring och anvandar underhall sca inte utforas av barnutan overvakning.

Barn under 3 År bør hållas borta om de inte övervakas kontinuierligt. Barn fræn 3 År och under 8 År fár endast slå på/stänga av apparaten under forutsättning att den har placerats eller installererats i dess avsedda normala driftläge och de har tillsyn eller

fatt instruktioner om hur man anvander apparaten pa ett sakert satt och forstar riskerna. Barn fran 3 ar och yngre an 8 ar far inte koppla in, reglera och rengora apparaten ell utfora anvandarunderhall.

FÖRSIKTIGHET — Vissa delar av denna apparat kan bli mycket varma och orsaka brännskador. Var särskilt uppmärksam om barn och känsliga personer ar närvarande.

VIKTIGA SÄKERHETSANVISNINGAR

LAS NOGA - den infraroda varmaren ar konstruerad for saker drift. Anda kan installation, underhall och drift av varmaren vara farlig. Att folja foljande procedurer minskar risken for brand, elstot, personskada och haller installationstiden till att minimum. Spara dessa instruktioner for framtida behov.

• Läs alla instruktioner innan du använder värmaren.
• Ta ut encheten ur forpackningen och kontrollera att den ar i gott skick innan du anvander den.
• Lat inte barn leka med delar av forpackningen (t.ex. plastpäsar).
• Kontrollera natspanninger for att sakerstalla att den overensstammer med varmaren.
• Kontrollera natsladden och kontakten noggrant innan du anvander dem for att se till att de inte skadas.
• Innan du drar ur natsladden, se till att stanga av strömmen. Se till att handerna ar torra for att forbhindra elektrisk stöt.
• Använd endast terassvärmaren utomhus eri ett stort öppet utrymme. Förvara alla brandfar-liga foremål som presenningar, parasoller, gre-nar, Möbler, gardiner, papper etc. ur vägen for enheten (minst 1 meter även om de ar om de inte ar stationära foremål!). Avständet till vaggarna måste vara minst 1 meter. Huvudet måste vara placerat minst 180 cm over marken. Om du placerar enheten under ett tak måste det finnas ett utrymme på minst 50 cm mellan locket på terassvärmaren och det (icke brännbara) taket. Med ett brandfarligt tak (trä, plast, presenning etc.) måste detta avständ vara minst 1 meter. Tillse alltid till god ventilation!
• Placera inte encheten precis ovenfor aller underett vagguttag (inte i omedelbar narhet).

• Terassvärmaren ar endast avsedd for användning i hemmet. Du bör dārfor inte anvanda den pa byggarbetsplatser, i växthus, ladugårdar ell er spiltor, även om de till stor del ár öppna. Det finns vanligtvis for mycket brandfarligt material)där.

• Använd inteenna terassvärmare som bastuuppärnning aller som permanent värme-element.

• Använd inteenna terrassvärmare i en kennel eller nçagon annan plats där djur finns.
• Använd inte i narheten av ett badkar, en pool eller ægon vatskekälla. Trots att encheten ár stänksaker måste du vara försiktig med vatten. Se till att den inte kan falla i vattnet och utsätt den inte for kraftiga vattenstrålar. Rör inte vid den med vata händer och placera inte encheten i området omedelbart rund ett badkar, tvättrum, pool eller annan vattenförsörjning, aftersom det ár farligt.
• For att skydda mot elektriska stötar fär du inte sänka ner sladden eller plugga in den i vatten eller någon annan vätska.
  Satt inte in aller låt främande foremål tränga in i ventilation aller avgasöppninger, aftersom det kan orsaka elektrisk stöt, brand eller skada på värmaren.
• Se till att det finns tillräckligt med ljus. Ström-brytarna på encheten måste vara ordentligt synliga frän en meters avständ.
• Koppla alltid bort värmaren när den inte används. Lämna aldrig encheten utan tillsyn när den används, utan stäng av den och dra ur kontakten. Använd inte encheten med en programmeringsanordning, timer eller nedgon annan enchet som slår på encheten automatiskt.
  Anvand inte varmaren med en extern spanningsregulator som dimmer, hastighetsregulator etc. Detta medfor en elektrisk risk.
• Se till att sladden inte hänger over (vassa) kanter, inte böjs kraftigt, inte vidrör heta ytor. Vira inte sladden runt encheten.
• Lat inte sladden hanga over bankskivan dar den latt kan dras i av barn.
  Lagg inte fingrar aller frammande foremal i varmeelementet medan den ar i drift.
• Lämna aldrig apparatenutan uppsikt nar den anvands.
• Denna värmare ar inte avsedd for använding i badrum, tvättstugor och liknande platser inomhus, placera aldrig värmaren där den kan hamna i ett badkar eller nàgon annan vattenbehällare.

• Inget ansvar kan godtas for skador orsakade av bristande afterlevnad av dessa instruktioner uller annan felaktig anvandning ell fer aktig hantering.

• Denna apparat kan användas av barn fran 8 År och uppåt och personer med nedsatt fysisk, sensorisk eller mental formåga eller bristande erfarenhet och kunskap om de har fätt tillsyn eller instruktioner om hur apparaten ska användas på att säkert satt och forstår farorna. inblandade. Barn fär inte leka med apparaten. Rengöring och underhäll av användare fär inte utforas av barnutan tillsyn. Om encheten av nagon anledning orsakar sprickor erler brott, eller om du upptäcker brister erller brott i aluminiumholjet eller nagon annan del, sca du omedelbart stoppa encheten och ta ut kontakten ur uttaget.

• Om en strömsladd är skadad på nagot satt måste den bytas av tillverkaren, tillverkarens serviceombud eller liknande kvalificerad persona for att undvika fara.
• För att forbhindra overhettning avenna apparat, häll luftinlopp och utlopp rena och fria frän allt som kan orsaka blockering. Kontrollera alla inlopp och utlopp d'och d'for att sakerstalla att de ar fria frän smuts eller damm. TACK INTE. Varningsetiketten maste ocksø placeras pa ett tydligt synligt stalle after installationen och fär inte tacka encheten: den skadarfro inte vara pa baksidan.
• Delar av värmaren kan überstiga 200^ ,kontakt med värmeröret,reflektornEller metalldelar nara värmeröret kan orsaka allvarliga brännskador.Latinte bar hud komma i kontakt med den heta ytan for att undvika brännskador.
• Placera ALDRIG händerna under värmeelementen. Låt ALLTID värmeelementet svalna minst 10 minutes innan du rör vid värmeröret eller intilliggande delar.
• Förvara inga brännbara vätskor eller material som fãrg, bensin,bensintankar etc.ienhetens omedelbara narhet. Använd inte encheten i lattantändlig miljö, sasom närliggande brännbara gastankar, gasr erller sprayburkar. Risk for explosion och brand!
• Denna produit innehällemätervinningsbara material. Kasta inteenna produit som osorterat hushalssavfall. Kontakta din lokala myndighet for narmaste ätervinningsstalle.

Elsakerhet

Kontrollera alltid att stromforsorjningens spanning motsvarar spanningen på typskylten.

• Om elverktygets nätkabel ar skadad maste den bytas ut mot en speciellt forberedd natsladd som finns tillganglig via serviceorganisationen.
• Använd endast fällngningskablar som ar lampliga für maskinens effektvärde med att minimum tjocklek 1,5 mm². Om du använder en fällngningskabelrulle ska du alltid rulla ur kabeln welt.

2.MASKINFORMATION

Avsedd användning

Denna produit ar utformad som en uteplatsvarmare for hemmamiljoer. Varmaren ar avsedd for privata tradgardar aller andra utomhusomraden hemma. Varmaren far inte anvandas for att varma ett inomhusutrymme, anvanding som en utomhusvarmare aller for torkning av textilier aller andra material. Denna varmare ar inte utrustad med en anordning for att reglera rumstemperaturen, sa anvand inteenna varmare i utryammen nara de ar upptagna av personer som inte kan lamna rummet pa egen hand, savida inte konstant tillsyn ges. Enheten ska endast anvandas for det foreskrivna sylfet. All aanan anvanding anses vara ett fall av missbruk.

TEKNISKA SPECifikATIONER

Modell nr PH511AC
Spanning 220-240 V ~
Frekvens 50-60 Hz
Effekt 2200W
Effektinställningar	1: 730W 2: 1460W 3: 2200W
Värmeelement typ Kvarts
Uppvärningstid 20 sekunder
Våglängd 1,4-3,0
Stråningseffektivitet 60%
Uppvärningsavständ 3-4m
Värmeområde	15㎡
Elektronisk mjukstart	Ja
Kapslingsklass	IP34
Skyddsklass	Klass I
Vikt	1,50 kg

BESKRIVNING

Siffrorna i texten nedan hänvisar till bilderna paskidorna 2-4.

1. Varmare
2. Skyddsgaller
3. Strömnivåindikator
4. Strömkabel
5. Dragsnore (strömbrytare)
   6.Övre ror
6. Liten kabelhällare
7. Mellanr
8. Stor kabelhällare
9. Nedre rör
10. Skydd
    12.Basplatta
    13.Lang bult
11. Kort bult
12. Klärmring
13. Utdragbart rön
14. Skruvar

3.MONTERING

Värmaren skal installeras av en behörig person, dvs. en kvalificerad elektriker.

Koppla alltid bort värmaren fran elluttaget och lát den svalna före installationen.

Montering av värmaren (fig. B-F)

Montera alltid enhances med de medfoljandetillbehoren.

Innan du pâborjar installationen bör du ta hänsyn till foljande:

• Placera encheten på en stabil och plan yta. Enheten fãr aldrig hangas i vinkel!
• Apparaten skaplaceras saatt det finns 100 cm fritt utrymme mellan varmaren och foremalet eller vaggen, mtt framifran erler fran sidan. Det maste finnas minst 1,80 m mellan marken och enchetens undersida.Det maste finnas minst 30 cm avstand mellan encheten och taket.
• Installerainte värmaren nara en lattantändlig yta.
• Om värmaren skā användas utomhus rekommanderasett vaderbeständigt uttag.

• Innan du borrar, se till att det inte finns nagra ledninger aller vattenledninger i det omrade där värmaren sk installeras.

• Starta genom att montera parallellanslaget (10) på basplattan (12). Dra Åt de länga bultarna (13),enligt figur B.

• Skjut in skyddet (11) på det nedre roret (10) som visas på figur B. Dettakommen att dölja bultarna (13) frän sikt.
• Ta en stor kabelhällare (9) och satt den på mellanröret (8) som visas i figur C.
• Satt nu mellanroret (8) pa det nedre roret (10). Se till att halen i bada roren ar i linje. Dra nu at med de korta bultarna (14) enligt figur C.
• Ta en stor kabelhällare (9) och satt den på det övre röret (6) som visas i figur D.
• Satt nu det övre roret (6) på mellanröret (18). Set till att hålen i bāda roren ár i linje. Dra nu át med de korta bultarna (14),enlig figur D.
• Lossa klämringen (15) på det övre röret (6) genom att vrida den moturs. Nu kan det utdragbarra röret (16) forlängas uppät genom att dra i det.
• När önskad Höjd uppnåtts, rata upp klämringen (15) på det övre roret (6) genom att vrida den medurs.
• Ta en liters kabelhällare (7) och satt den på det utdragbara roret (16) som visas i figur D.
• Skjut hålet på undersidan av värmaren (1) på det utdragbara röret (16) som visas i figur E.
• Se till att de två hålæn i værmaren (1) ár i linje med hålæn i det utdragbara roret (16).
• Fäst nu värmaren (1) på plats genom att dra at skruvarna (17) i hålen på det utdragbara röret (16) och därmed värmaren.
• Fäst strömkabeln (4) med den lilla kabelhällaren (7) och de stora kabelhällarna (9). Se figur F.
• Luta encheten till onskat lage. Enheten kan lutas ned 45^ , som visas i figur G.

4.DRIFT

Pá-/avstängning (bild A)

Värmaren kan endast slås på och av med drags-nöret. Dra i snöret till dragbrytaren (5) tills önskad värmenivá visas på värmeniváindikatorn (3):

• Niva 0 = avstängd
• Niva 1 = 730 W
• Niva 2 = 1460 W
• Niva 3 = 2200 W

For att stanga av värmaren, dra i snöret till dragbrytaren (5) till 0-läge.

Sakerhetsbrytare for valtning (bild A)

Denna värmare ar forsedd med en sakerhetsbrytare for vältning. I handelse av att värmaren välter, stängs värmaren av automatiskt. Observe ra att nar värmaren Återställs till sitt uppratt lage börjar den inte fungera ingen omedelbart. Stäng Först av den (läs "slå pa/av"), dra ut stickkontakten ur uttaget och kontrollera om värmaren ar skadad. Vid skada aller Funktionstörning använd inteutan lamna in for kontroll/reparation. Om det inte finns nagra skador kan du helt,enkelt slå pa värmaren ingen (läs "slå pa/av").

5.UNDERHÄLL

Se alltid till att maskinen inte ar ansluten till elnätet nar du utfor underhäll av mekanismen.

FÖRSIKTIGHT: Risk für elstöt. Försök INTE öppna eller reparera värmaren själv

Rengör maskinens hus regelbundet med en mjuk trasa, helst after varje gäng du anvander maskinen. Se till att ventilationsöppningarna ar fria frän damm och smuts. Ta bort envis smuts med en mjuk trasa fuktad med tvällösning. Använd inte lösningsmedel som bensin, alkohol, ammoniak osv. Sādana kemikalier skadar de syntetiska componenterna.

• Använd INTE alcohols, bensin, slipande pulver, mobelpolish ell grova borstar for att rengora varmaren. Detta kan orsaka skada ell forsam-ring av varmarens yta.
  Sank ALDRIG varmaren i vatten.
  Vanta tills varmaren ar helt torr fore anvandning.

OBS!!

• Koppla alltid bort värmaren fran eluttaget och lát den svalna innan du rengör den.
• Om värmaren har samlat damm eller smuts inuti encheten eller runt värmeelementet, måste encheten rengöras av en kvalificerad servicetekniker. Använd inte värmaren i detta tillstand.
• Det enda unterhalb som kravs ar rengöring av värmarens yttre ytor.
• Rör inte vid värmeelementet med bara fingrar, eftersom rester från handen kan päverka lampans livslängd. Vid oavsiktlig beröring avlågsnar du fingermärkena med en mjuk trasa fuktad med menthol eller alkohol.

• Försök inte reparera eller justera nagra elektriska, eller mekaniska Funktioner på denna värmare.

• Värmaren innehäller inga delar som kan repareras av användaren. Om Produkten skadas eller går sönder, måste den returneras till tillverkaren eller dess serviceagent.

• Om en strömsladd ar skadad måste den bytas av tillverkaren, tillverkarens serviceombud eller liknande kvalificerad personal for att undvika fara.

Förvaring

Forvara varmaren pa en sval, torr plats nar den inte anvands for att forhindra att damm och smuts byggs upp. Anvand forpackningskartongen for att lagra den.

Felsökning

Om värmaren inte fungerar skau kontrollera följande innan du söker reparation ell service:

• Kontrollera om natsladden ar ansluten till ett eluttag, om inte, anslut den
• Kontrollera om elen till huvudsakringen fungerar
• Se till att strombrytarna ar på. Om inte, vålj eninstalling

MILJÖ

Felaktig och/eller kasserad elektrisk ellerelektronisk utrustning maste lamnas in palaumliga atervinningsstationer.

Släng inte elverktyg i hushållsavfallet. Enligt det europeiska WEEE-direktivet 2012/19/EU für avfall fran elektrisk och elektronisk utrustning och dess tillampninq nationell受害者 elverktyg som inte langre kan användas samlas in separat och kasseras på att miljövänligt satt.

GARANTI

VONROCprodukter ar utvecklade enligt hogsta kvalitetsstandard och garanteras varautan defekter bade vad gäller material och tillverkning under den period som stipuleras enligt lag med början frän ursprun-glicht inköpsdatum. Om nagot fel uppSTAR påprodukten under denna period på grund av material- och/eller tillverkningsfel skall VONROC kontaktas direkt.

Följande omständigheter exkluderas fränenna garanti:

• Reparationer eller änderingar som gjorts eller forsök t goras pa maskinen av ett iche auktorise

rat servicecenter.

Detta utgör hela garantin fran företaget, antingen uttryckt aller underförtstatt. Det finns inga andra garantier, uttalade aller underförtstadda som gäller utöver ordalydelsen harav, hari, inklusive de outtalade garantierna for saljbarhet och lämplighet forett särskilt syfte. Under inga omständigheter skall VONROC hallas ansvarig for nagra oforutsedda ell erindirekta skador. Aterförsäljarens atgärder skall begrānsas till reparation aller byte av felaktiga enheter ull derar.

Med forbahll for andringar i Produkten och braksanvisningen. Specifikationer kan andersutan forvarning.
