| Marque | Vonroc |
| Modèle | PH511AC |
| Type de produit | Chauffage de terrasse infrarouge |
| Usage | Extérieur (jardin, terrasse) |
| Puissance | 2200 W (réglable : 730 W / 1460 W / 2200 W) |
| Tension d'alimentation | 220-240 V ~ 50-60 Hz |
| Type d'élément chauffant | Quartz |
| Efficacité du rayonnement | 60 % |
| Zone de chauffe | 15 m² |
| Distance de chauffe | 3 à 4 m |
| Poids | 1,50 kg |
| Indice de protection | IP34 |
| Classe de protection | Classe I (mise à la terre) |
| Matériau du boîtier | Aluminium |
| Nombre de niveaux de puissance | 3 (plus arrêt) |
| Démarrage progressif | Oui |
| Fonction antichute | Oui (extinction automatique) |
| Interrupteur | Cordon à tirer |
| Distance de sécurité (objets) | ≥ 1 m à l'avant et sur les côtés |
| Distance au sol minimale | 1,80 m |
| Distance au plafond minimale | 30 cm (50 cm si sous un toit) |
| Entretien | Nettoyage extérieur au chiffon doux et savon doux |
| Garantie | Selon la législation en vigueur (défauts de pièces et main-d'œuvre) |
| Recyclage | Ne pas jeter avec les ordures ménagères – Déposer en point de collecte DEEE |
FOIRE AUX QUESTIONS - PH511AC Vonroc
Questions des utilisateurs sur PH511AC Vonroc
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chauffage au format PDF gratuitement ! Retrouvez votre notice PH511AC - Vonroc et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PH511AC de la marque Vonroc.
MODE D'EMPLOI PH511AC Vonroc
En plus des avertissements de sécurité suivants, veuillez également lire les avertissements de sécurité additionnels ainsi que les instructions. Le non-respect des avertissements de sécurité et des instructions peut entraîner une décharge électrique, un incendie et/ou des blessures graves. Veuillez conserver les avertissements de sécurité et les instructions pour consultation ultérieure.
Les symboles suivants sont utilisés dans le manuel d'utilisation ou apposés sur le produit:

Lisez le manuel d'utilisation.

Indique un risque de blessure, de décès ou de détérioration de l'appareil de chauffage en cas de non-respect des consignes de ce manuel.

Risque de décharge électrique.

Ne couvre pas l'appareil.

Symbole de mise à la terre. Cet appareil est classé dans la classe de protection I et doit être connecté à une prise secteur mise à la terre.

Le produit est conforme aux normes de sécurité en vigueur spécifiées dans les directives européennes.
CONSIGNES GÉNÉRALES DE SÉCURITÉ CES INSTRUCTIONS DOIVENT ÊTRE LUES AVEC ATTENTION ET CONSERVÉES POUR POUVOIR S'Y RÉFÉRER ULTERIEUREMENT, Le fabricant ne saurait être tenu responsable pour quelconque dommage consécutif au non-respect de ces instructions.
Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes aux CAPACITÉS PHYSIQUES, sensorielles ou mentales réduites, ou qui manquent d'expérience et de connaissance, à condition qu'ils soient supervisés ou qu'ils aient été formés sur la façon sûre d'utiliser l'appareil et qu'ils comprennent les risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le net-
Le nettoyage et les opérations de maintenance à réaliser par l'utilisateur ne doivent pas être exécutés par des enfants sans surveillance.
Les enfants de moins de 3 ans doivent être gardés à l'écart, à moins d'être surveillés en permanence. Les enfants entre 3 et 8 ans ne peuvent allumer ou êtreindre l'appareil, qu'à condition que ce dernier soit positionné ou installé dans sa position de service normale et que les enfants soient surveillés ou qu'ils aient appris comment utiliser l'appareil en toute sécurité et qu'ils aient compris les risques possibles. Les enfants entre 3 et 8 ans n'ont pas le droit de brancher, de régler et de nettoyer l'appareil ou d'en réaliser la maintenance.
ATTENTION - Certaines pièces de ce produit peuvent devenir très chaudes et provoquer des brûlures. Soyez particulièrement vigilant en présence d'enfants ou d'autres personnes vulnérables.

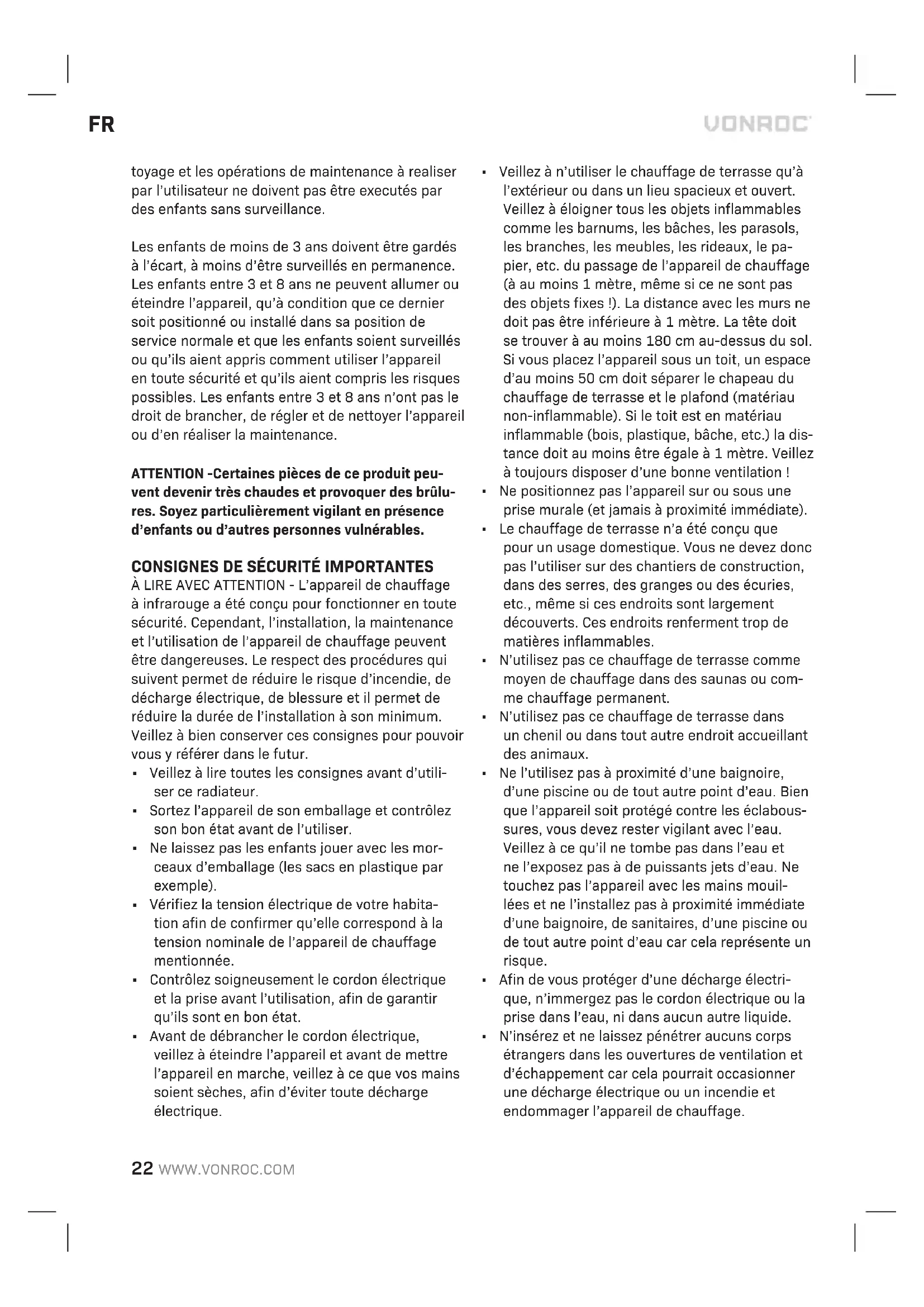

Consignes de sécurité importantes
À LIRE AVEC ATTENTION - L'appareil de chauffage à infrarouge a été conçu pour fonctionner en toute sécurité. Cependant, l'installation, la maintenance et l'utilisation de l'appareil de chauffage peuvent être dangereuses. Le respect des procédures qui suivent permet de réduire le risque d'accident, de décharge électrique, de blessure et il permet de réduire la durée de l'installation à son minimum. Veillez à bien conserver ces consignes pour pouvoir vous y référer dans le futur.
- Veillez à dire toutes les consignes avant d'utiliser ce radiateur.
- Sortez l'appareil de son emballage et contrôlez son bon état avant de l'utiliser.
- Ne laissez pas les enfants jouer avec les morceaux d'emballage (les sacs en plastique par exemple).
- Vérifiez la tension électrique de votre habitation afin de confirmer qu'elle correspond à la tension nominale de l'appareil de chauffage mentionné.
- Contrôlez soigneusement le cordon électrique et la prise avant l'utilisation, afin de garantir qu'ils sont en bon état.
- Avant de débrancher le cordon électrique, veillez à éteindre l'appareil et avant de mettre l'appareil en marche, veillez à ce que vos mains soient sèches, afin d'éviter toute décharge électrique.
Veillez à n'utiliser le chauffage de terrasse qu'à l'extérieur ou dans un lieu spacieux et ouvert. Veillez à éloigner tous les objets inflammables comme les barnums, les baches, les parasols, les branches, les meubles, les rideaux, le papier, etc. du passage de l'appareil de chauffage (à au moins 1 mètre, même si ce ne sont pas des objets fixes). La distance avec les murs ne doit pas être inférieure à 1 mètre. La tête doit se couvrir à au moins 180 cm au-dessus du sol. Si vous placez l'appareil sous un toit, un espace d'au moins 50 cm doit séparer le chapeau du chauffage de terrasse et le plafond (matériau non-inflammable). Si le toit est en matière inflammable (bois, plastique, bache, etc.) la distance doit au moins être égale à 1 mètre. Veillez à disposer d'une bonne ventilation!
- Ne positionnez pas l'appareil sur ou sous une prise murale (et jamais à proximité immédiate).
- Le chauffage de terrasse n'a été conçu que pour un usage domestique. Vous ne devez donc pas l'utiliser sur des chantiers de construction, dans des serres, des granges ou des écuries, etc., même si ces endroits sont largement découverts. Ces endroits renferment trop de matières inflammables.
- N'utilisez pas ce chauffage de terrasse comme moyen de chauffage dans des saunas ou comme chauffage permanent.
- N'utilisez pas ce chauffage de terrasse dans un chenil ou dans tout autre endroit accueillant des animaux.
- Ne l'utilisez pas à proximité d'une baignoire, d'une piscine ou de tout autre point d'eau. Bien que l'appareil soit protégé contre les éclaboussures, vous devez rester vigilant avec l'eau. Veillez à ce qu'il ne tombe pas dans l'eau et ne l'exposez pas à de puissants jets d'eau. Ne touchez pas l'appareil avec les mains mouillées et ne l'installez pas à proximité immédiate d'une baignoire, de sanitaires, d'une piscine ou de tout autre point d'eau car cela représente un risque.
- Afin de vous protégerez d'une décharge électrique, n'immergez pas le cordon électrique ou la prise dans l'eau, ni dans aucun autre liquide.
- N'insérez et ne laissez pénétrer certains corps étrangers dans les ouvertures de ventilation et d'échappement car cela pourrait occasionner une décharge électrique ou un incendie et endommager l'appareil de chauffage.
Veillez à ce que l'éclairage soit suffisant. Les interrupteurs de l'appareil doivent rester visibles à une distance de 1 mètre. - Veillez à débrancher l'appareil de chauffage lorsqu'il n'est pas utilisé. Ne laissez jamais l'appareil sans surveillance lorsqu'il est en marche. Veillez à l'éteindre et le débrancher. N'utilisez pas de programmeur, de minuteur ou tout autre dispositif de mise en marche automatique avec l'appareil. - N'utilisez pas de régulateur de tension externe, comme un variateur ou un régulateur de vitesse, etc. avec l'appareil. Cela pourrait créer un risque électrique. Veillez à ne pas faire pendre le cordon sur des bords (tranchants), à ne pas trop le plier et à ne pas le faire reposer sur des surfaces chaudes. N'enroulez pas le cordon autour de l'appareil. - Ne laissez pas le cordon pendre d'une table ou autre afin que les enfants ne puissent pas tirer dessus. Veillez ne pas mettre les doigts et à ne pas insérer dans la grille quand l'appareil est en marche. - Ne laissez pas l'appareil sans surveillance lorsqu'il est en marche. - Cet appareil de chauffage n'a pas été conçu pour être utilisé dans des salles de bains, des bunderies ou tout autre endroit similaire. N'installez jamais l'appareil de chauffage dans un endroit d'où il pourrait tomber, soit dans une baignoire, soit dans un autre contenant rempli d'eau. - Aucune responsabilité ne saurait être acceptée pour un quelconque dommage consécutif au non-respect de ces consignes ou à une quelconque autre utilisation ou manipulation incorrectes. - Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances s'ils ont reçu une supervision ou des instructions concernant l'utilisation de l'appareil en toute sécurité et comprennent les dangers impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance. Si, pour une quelconque raison, l'appareil présente des fissures ou des cassures ou si vous détectez une quelconque imperfection ou un
quelconque manque d'intégrité sur le boîtier en aluminium, éteignez immédiatement l'appareil et débranchez la prise électrique.
- Si le cordon électrique est endommagé d'une quelconque façon, il doit être remplacé par le fabricant ou l'un de ses prestataires de services ou par une personne de même qualification, afin d'éviter tout risque.
- Afin d'éviter toute surchauffe de cet appareil, gardez les arrivées et les sorties d'air propres et exemptes de tout ce qui pourrait les obturer. Contrôlez de temps en temps les arrivées et les sorties d'air afin de vérifier l'absence d'accumulation de saletés ou de poussière. NE PAS COUVRIR. Cette étiquette d'avertissement indiquant de ne pas couvrir l'appareil doit également être apposée à un endroit bien visible après l'installation. Elle ne doit pas se retrouver derrière l'appareil.
- Certaines pièces de l'appareil peuvent dépasser 200°C, tout contact avec le tube chauffant, le réflecteur ou les pièces métalliques près du tube chauffant peut occasionner de graves BRûLURES. Afin d'éviter les brûlures, ne touchez pas les surfaces chaudes à main nue.
- Ne placez JAMAIS vos mains sous les éléments chauffants. Veillez à TOUJOURS laisser l'objet chauffant refroidir au moins 10 minutes avant de toucher le tube chauffant ou les pièces à proximité. Veillez à ne jamais ranger de liquides inflammables ou des substances comme de la peinture, de l'essence, des bonbonnes de gaz, etc. à proximité immédiate de l'appareil. N'utilisez pas l'appareil dans des environnements inflammables, près de bonbonnes de gaz, de canalisations de gaz ou de bombes aérosols par exemple. Risque d'explosion et d'incendie!
- Ce produit est composé de matières recyclables. Ne jetez pas ce produit avec les déchets ménagers non triés. Contactez vos autorités locales pour savoir où se trouve le centre de collecteur le plus proche.
Sécurité électrique

Vérifiez si la tension d'alimentation électrique correspond bien à celle de la plaque signalétique.
- N'utilisez pas la machine si le câble secteur ou la fiche secteur est endommagé.
Utilisez uniquement des rallonges adaptées à la puissance nominale de la machine et d'une section minimum de 1,5mm². Si vous utilisez une bobine de rallonge, déroulez toujours complètement le câble.
Utilisation conforme
Ce produit est conçu comme un chauffe-terrasse pour les environnements domestiques. Le radiateur est destiné aux jardins privés ou à d'autres espaces extérieurs de la maison. Le radiateur ne doit pas être utilisé pour chauffer un espace intérieur, pour une utilisation comme radiateur extérieur non domestique ou pour le séchage de textiles ou d'autres matériaux. Cet appareil de chauffage n'est pas équipé d'un dispositif de contrôle de la température. N'utilise donc pas cet appareil dans des locaux occupés par des personnes incapables de quitter la pièce par elles-mêmes, à moins qu'une surveillance constante ne soit fournie. L'appareil doit être utilisé uniquement aux fins prescrites. Toute autre utilisation est considérée comme un cas d'abus.
SPECIFICATIONS TECHNIQUES
| N° de modèle PH511AC | |
| Tension 220-240 V ~ | |
| Fréquence 50-60 Hz | |
| Puissance 2200W | |
| Réglage puissance | 1: 730W 2: 1460W 3: 2200W |
| Type d'élement chauffant Quartz | |
| Délai de chauffe 20 secondes | |
| Longueur d'onde 1,4-3,0 | |
| Efficacité du rayonnement 60% | |
| Distance de chauffe | 3-4m |
| Zone de chauffe | 15㎡ |
| Démarrage électrique progressif | Oui |
| Indice de protection | IP34 |
| Classe de protection | Classe I |
| Poids | 1,50 kg |
Description
Les nombres dans le texte se rapportent aux schémas des pages 2-4.
- Élément chauffant
- Grille de protection
- Indicateur du niveau de puissance
- Câble électrique
- Cordon à tirer (interrupteur)
- Tube supérieur
- Petit support de câble
- Tube central
- Grand support de câble
- Tube inférieur 11Cache
- Plaque de fond 13. Boulon long
- Boulon court 15. Bague de fixation 16. Tube-rallonge 17. Vis
3. Montage

Cet appareil de chauffage doit être installé par une personne compétente, un électricien qualifié par exemple.

Veillez à débrancher l'appareil de chauffage de l'alimentation électrique et à le laisser refroidir avant de l'installer quelque part.
Assembler l'appareil de chauffage (fig. b-f)

Veillez à toujours assembler l'équipement à l'aide des accessoires fournis avec.
Avant de commencer l'assemblage, veillez à respecter ce qui suit :
- Positionnez l'équipement sur une surface ferme et de niveau. L'appareil ne doit jamais être incliné! L'appareil doit être positionné de sorte qu'il reste un espace vide de 100 cm entre l'avant et le côté de l'appareil et n'importe quel objet ou mur. Il doit rester un espace d'au moins 1,80 m entre le sol et le dessous de l'appareil. Il doit rester un espace d'au moins 30cm entre l'appareil et le plafond. Veillez à ne pas installer l'appareil de chauffage sur ou à proximé d'une surface inflammable. Si I'appareil de chauffage doit etreutilise a
L'utilisation d'une prise étanche est fortement recommandée.
- Avant de percer, contrôle qu'il n'y a aucun fil, câble et aucune canalisation dans la zone où l'appareil de chauffage doit être installé.
- Commencez par installer le tube inférieur (10) sur la plaque de fond (12). Fixez les boulons longs (13) comme illustré par la figure B.
- Glissez le cache (11) sur le tube inférieur (10), comme illustré par la figure B. Il permet de camoufler les boulons (13).
- Prenez un grand support de câble (9) et placez-le sur le tube central (8), comme illustré par la figure C.
- Placez ensuite le tube central (8) sur le tube inférieur (10). Veillez à bien aligner les trous des deux tubes. Fixez alors l'ensemble à l'aide des boulons courts (14) comme illustré par la figure C.
- Prenez un grand support de câble (9) et placez-le sur le tube supérieur (6), comme illustré par la figure D.
- Placez ensuite le tube supérieur (6) sur le tube central (18). Veillez à bien aligner les trous des deux tubes. Fixez alors l'ensemble à l'aide des boulons courts (14) comme illustré par la figure D.
- Des inverse des aiguilles d'une montre. Vous pouvez alors étirer le tube-rallonge (16) en tirant dessus.
- Après avoir atteint la hauteur voulue, des aiguilles d'une montre.
- Prenez le petit support de câble (7) et placez-le sur le tube-rallonge (16), comme illustré par la figure D.
- Glissez le trou sous l'objet chauffant (1) sur le tube-rallonge (16), comme illustré par la figure E.
- Veillez à ce que les deux trous dans l'élément chauffant (1) soient bien alignés avec les trous dans le tube-rallonge (16).
- Vous devez fixer l'élément chauffant (1) en place en vissant les vis (17) dans les trous du tube-rallonge (16).
- Fixez le câble électrique (4) à l'aide du petit et des grands supports de câble (7) (9). Consultez la figure F.
- Inclinez l'appareil comme souhaité. Il est possible d'incliner l'appareil vers le bas sur environ. comme illustré par la figure G.
Mettre en marche et éteindre l'appareil (fig. a)
L'appareil de chauffage peut être allumé et éteint à l'aide du cordon à tirer. Tirez sur le cordon de l'interrupteur (5) jusqu'à ce que le niveau de chauffage voulu apparaissent sur l'indicateur du niveau de chauffe (3):
- Niveau 0 = appareil éteint
- Niveau 1 = 730W
- Niveau 2 = 1460W
- Niveau 3 = 2200W
Pour éteindre l'appareil de chauffage, tirez sur le cordon de l'interrupteur (5) jusqu'à atteindre le niveau 0.
Dispositif de sécurité antichute (fig. a)
Cet appareil de chauffage est équipé d'un dispositif de sécurité antichute. Si l'appareil de chauffage chute, il s'éteint immédiatement. Veuillez noter que l'appareil de chauffage ne fonctionne pas de nouveau immédiatement après avoir été ramassé. Vous devez d'abord l'éteindre à l'aide de l'interrupteur (voir "Mettre en marche et éteindre l'appareil"), débrancher la prise de courant et contrôler que l'appareil n'a pas été endommagé. S'il est endommagé ou s'il ne fonctionne plus correctement, ne l'utilisez plus et faites-le contrôler/réparer. S'il n'est pas endommagé, il vous suffit de le rallumer (voir "Mettre en marche et éteindre l'appareil").
5. Entretien

Veillez à ce que la machine ne soit pas branchée au réseau électrique si vous devez procéder à la maintenance du mécanisme.

ATTENTION: Risque de décharge électrique. Veillez à NE JAMAIS ouvrir l'appareil de chauffage ou tenter de le réparer vous-même.
Nettoyez régulièrement le boîtier de la machine à l'aide d'un chiffon doux et de préférence après chaque utilisation. Assurez-vous que les fentes d'aération restent exemptes de poussière et de saletés. Supprimez les taches tenaces à l'aide d'un chiffon doux légèrement humidifié avec une solution savonneuse. N'utilisez aucun solvant, essence, alcool, ammoniaque, etc. car ces produits chimiques peuvent endommager les composants synthétiques.
- N'utilisez PAS d'alcool, d'essence, de poudre abrasive, de produit de polissage ou de brosse dure pour nettoyer l'appareil de chauffage. Cela pourrait endommager et déterminer la surface de l'appareil de chauffage.
- Ne plongez pas l'appareil de chauffage dans l'eau. Veillez à ce que l'appareil de chauffage soit parfaitement sec avant de l'utiliser.
Attention:
Veillez à toujours débrancher l'appareil de chauffage de l'alimentation électrique et à le laisser refroidir avant de le nettoyer. - Si l'appareil de chauffage a accumulé de la poussière ou des saletés à l'intérieur et autour de l'élément chauffant, il doit être nettoyé par un prestataire de service qualifié. Ne faites pas fonctionner l'appareil de chauffage dans ces conditions. - La seule maintenance que nécessite l'appareil de chauffage est le nettoyage de ses surfaces extérieures. - Ne touchez pas l'élément chauffant à mains nues car cela pourrait affecter la durée de vie de la lampe. Si vous le touchez accidentellement, retirez les traces de doigts à l'aide d'un chiffon doux légèrement humidifié avec un spiritueux ou un alcool mentholé. - Ne tentez pas de réparer ou de régler le fonctionnement électrique ou mécanique de cet appareil de chauffage. - L'appareil de chauffage ne contient aucune pièce réparable par l'utilisateur. Si l'appareil subit un dommage ou une panne, il doit être retourné au fabricant ou à son prestataire de service. - Les cordons d'alimentation endommagéS doivent être remplacés par le fabricant ou l'un de ses prestataires de service ou par une personne de même qualification, afin d'éviter tout risque.
Rangement
Veillez à ranger l'appareil de chauffage dans un endroit frais et sec lorsqu'il n'est pas utilisé, afin d'empêcher toute accumulation de poussière et de saletés. Utilisez le carton d'emballage pour le ranger.
Dépannage
Si l'appareil de chauffage ne fonctionne plus, contrôlez ce qui suit avant de faire appel à un service de réparation :
- Contrôlez que le cordon électrique est bien branché
branché dans une prise de courant, si c'est le cas
- Contrôlez que l'électricité arrive bien au fusible principal. Assurez-vous que les interrupteurs sont bien en position Marche, désisissez un niveau de réglage.
Les équipements électroniques ou électriques défectueux ou destinés à être mis au rebut doivent être déposés aux points de recyclage appropriés.
Uniquement pour les pays de l'ue
Ne jetez pas les outils électriques avec les déchets domestiques. Selon la Directive européenne 2012/19/CE relative aux déchets d'équipements électriques et électroniques et sa mise en œuvre dans le droit national, les outils électriques hors d'usage doivent être collectés séparément et mis au rebut de manière écologique.
Garantie
Les produits VONROC sont développés aux plus hauts standards de qualité et ils sont garantis contre les défauts de pièces et de main d'œuvre pendant la durée légale stipulée à partir de la date d'achat d'origine du produit. En cas d'une quelconque panne du produit pendant cette durée qui serait due à un dernier matériel et/ou de main d'œuvre, contactez directement VONROC.
Les circonstances suivantes ne sont pas prises en charge par la garantie :
- Des réparations ou alterations ont été effectuées ou tentées sur la machine par un centre de réparation non agréé. L'usure normale. L'outil a été maltraité, mal utilisé ou mal entretenu.
- Des pièces détachées non d'origine ont été utilisées.
Ceci constitue l'unique garantie accordée par la société, explicitement ou implicitement. Il n'existe aucune autre garantie, explicite ou implicite, qui peut s'étendre au-delà du contenu ici présent, y compris les garanties marchandes ou d'adaptation à des fins particulières. En aucun cas VONROC ne sera tenu responsable de dommages accidentels ou consécutifs.
Les solutions proposées par les revendeurs devront se limiter à la réparation ou le remplacement des éléments ou pièces non conformes.
Le produit et le manuel d'utilisation sont sujets à modifications. Les spécifications peuvent changer sans préavis.
