| Merk | Vonroc |
| Model | PH511AC |
| Producttype | Infrarood terrasverwarming |
| Gebruik | Buiten (tuin, terras) |
| Vermogen | 2200 W (instelbaar: 730 W / 1460 W / 2200 W) |
| Voedingsspanning | 220-240 V ~ 50-60 Hz |
| Type verwarmingselement | Kwarts |
| Stralingsefficiëntie | 60 % |
| Verwarmingsoppervlak | 15 m² |
| Verwarmingsafstand | 3 tot 4 m |
| Gewicht | 1,50 kg |
| Beschermingsgraad | IP34 |
| Beschermingsklasse | Klasse I (aarding) |
| Behuizingsmateriaal | Aluminium |
| Aantal vermogensniveaus | 3 (plus uit) |
| Traploze start | Ja |
| Antivalfunctie | Ja (automatische uitschakeling) |
| Schakelaar | Trekkoord |
| Veiligheidsafstand (objecten) | ≥ 1 m aan de voorkant en zijkanten |
| Minimale afstand tot de grond | 1,80 m |
| Minimale afstand tot plafond | 30 cm (50 cm onder een dak) |
| Onderhoud | Buiten schoonmaken met zachte doek en milde zeep |
| Garantie | Volgens de geldende wetgeving (defecten onderdelen en arbeid) |
| Recycling | Niet bij het huishoudelijk afval – Inleveren bij een inzamelpunt voor AEEA |
Veelgestelde vragen - PH511AC Vonroc
Gebruikersvragen over PH511AC Vonroc
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Verwarming in PDF-formaat gratis! Vind uw handleiding PH511AC - Vonroc en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. PH511AC van het merk Vonroc.

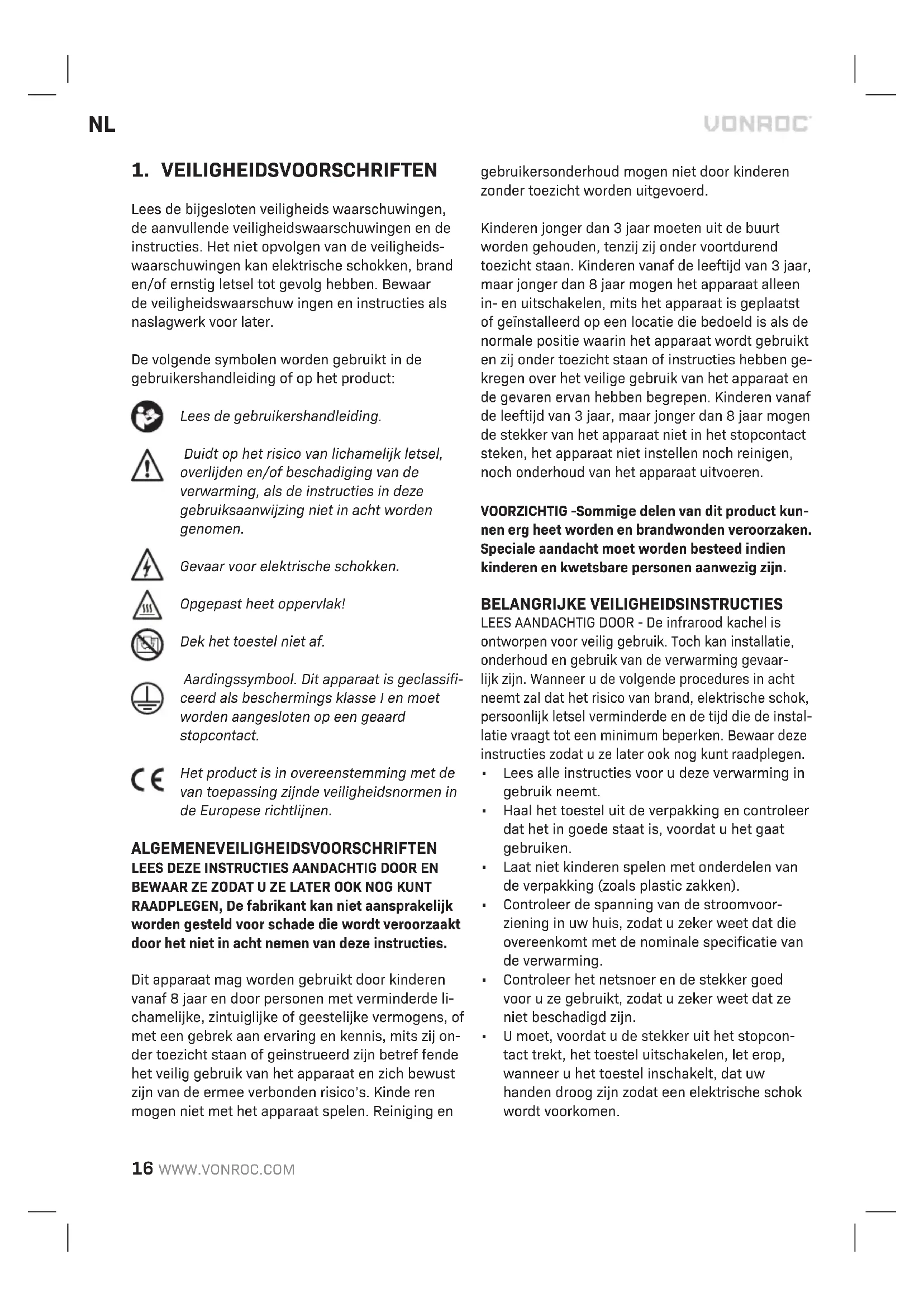

GEBRUIKSAANWIJZING PH511AC Vonroc
Lees de bijgesloten verilgheids waarschuwingen, de aanvullende verilgheidswaarschuwingen en de instructies. Het Niet opvolgen van de verilgheidswaarschuwingen kan elektrische schokken, branden/of ernstig letsel tot gevolg hebben. Bewaar de verilgheidswaarschuw ingen en instructies als naslagwerk voor later.
De volgende symbolen worden gebruikt in de gebruikershandleiding of op het product:

Lees de gebruikershandleiding.

Duidt op het risico van lichamelijk letsel, overlijden en/of beschadiging van de verwarming, als de instructies in deze gebruiksaanwijzing Niet in acht worden genomen.

Gevaar voor elektrische schokken.

Opgepast heet oppervlak!

Dek het toestel Niet af.

Aardingssymbol. Dit apparaat is geclassificierd als beschemings klasse I en要去 den aangesloten op een geaard stopcontact.

Het product is in overeenstemming met de van toepassing zijnde veiligheidsnormen in de Europese richtlijnen.
ALGEMENEVEILIGHEIDSVOORSCHRIFTEN LEES DEZE INSTRUCTIES AANDACHTIG DOOR EN BEWAAR ZE ZODAT U ZE LATER OOK NOG KUNT RAADPLEGEN, De fabrikant kan nicht aansprakelijk worden gesteld voor schade die worden veroorzaakt door het Niet in acheft nemen van deze instructies.
Dit apparaat mag worden gebruikt door kinderen vanaf 8aar en door personen met verminderde li-chamelijke, zintuiglijke of geestelijkke vermogens, of met een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geinstrueerd zich betref fende het veilig gebruik van het apparaat en zich bewust zichen van de ermee verbonden risico's. Kinde ren mogen Niet met het apparaat spelen. Reiniging en
gebruikersonderhoudogensnierdorkinderen zondertoezichtwordenuitgevoerd.
Kinderenjonger dan 3aar moetenuit de buurt worden gehonden,tenzij zij onder voortdurend toezicht staan.Kinderen vanaf de leeftijd van 3aar, maarjonger dan 8aar mogen het apparaat alleen in- en uitschakelen,mits het apparaat is geplaatst of geinstalleerd op een locatie die bedoeld is als de normale positie waarin het apparaat worden gebruikt en zij onder toezicht staan of instructies hebben gekreten over het veilige gebruik van het apparaat en deGeVaren ervan hebben begrepen.Kinderen vanaf de leeftijd van 3aar,maarjonger dan 8aar mogen de stekker van het apparaat nicht in het stopcontact steken,het apparaat Niet instellen noch reinigen, noch onderhoud van het apparaat uitvoeren.
VOORZICHTIG -Sommige delen van dit product kunnen erg heet worden en brandwonden veroorzaken. Speciale aandacht moet worden besteed indien kinderen en kwetsbare Personen aanwezig zich.
BELANGRIJKE VEILIGHEIDSINSTRUCTIES
LEES AANDACHTIG DOOR - De infrarood kachel is ontworpen voor veilig gebruik. Toch kan installmentie, onderhoud en gebruik van de verwarming gevaarlijk zijn. Wanner u de volgende procedures in acht neemt za dat het risico van brand, elektrische schok, persoonlijk letsel verminderde en deijd die de installmentie vraagt tot een minimum beperken. Bewaar deze instructies zodate u ze later ook nog kunt raadplegen.
Lees alle instructies voor u deze verwarming in gebruik neemt.
Haal het toestel uit de verpakking en controllerer dat het in goede staat is, voordat u het gaat gebruiken.
- Laat Niet kinderen spelen met onderdelen van de verpakking (zoals plastic zakken).
- Controller de spanning van de stroomvoorziening in uwuis, zodate u zeker weet dat die overeenkomt met de nominale specificatie van de verwarming.
- Controleer het netsnoer en de stekker goed voor u ze gezebruikt, zodate u zeker weet dat ze Niet beschadigd zijn.
- U要去, voordat u de stekker uit het stopcontact trekt, het toestel uitschakelen, let erop, wanner u het toestel inschakelt, dat uw handen droog+zijn zodate een elektrische schok worden voorkomen.
- Gebruik de terrasverwarming alleen buiten of in een grote open ruimte. Houd alle brandbare voorwerpen zoals dekkleden, parasols, takken, meubilair, gordijnen, papier, enz. weg bij het toestel (ten minste 1 meter, ook als het Niet-stationaire voorwerpen zijn!). De afstand tot muren要去 ten minste 1 meter�. De kop要去 zich ten minste 180 cm boven de grond bevinden. Plaatst u het toestel onder een dak, dan要去 een ruimte� van ten minste 50 cm tussen de kap van de terrasverwarming en het (niet-brandbare) plafond. Met een brandhaar dak (hout, kunststof, doek, enz.)要去 de afstand ten minste 1 meter�. Zorg altiijd voor goede ventilatie!
- Plaats het toestel Niet vlak boven of onder een wandstopcontact (niet in de onmiddelijkne nabijheid).
- De terrasverwarming is alleen bedoeld voor huishoudelijk gebruik. U mag het toestel waarom Niet gebruiken op bouwlocaties, in kassen, schuren of stallen, enz., zichs nicht als zij grotendeels open�n. Er isaar meestal teveel brandbaar materiaal.
- Gebruik de terrasverwarming Niet als verwarming in een sauna of als een permanente verwarming in een ruimte of een vertrek.
- Gebruik de terrasverwarming Niet in een kennel of een andere locatie waar dieren aanwezigহn.
- Gebruik het toestel Niet in de onmiddelijkne nabijheid van een bad of zwembad of een andere vloeistofbron. Het toestel is wel spatwaterbestendig, maar u moet voorzichtig zijn met water. Zorg ervoor dat het toestel Niet in het water kan vallen en stel het Niet bloot aan krachtige waterstralen. Raak het Niet aan met natte handen enplaats het toestel Niet in de ruimte direct rond een bad, badkamer, zwembad of een andere watervoorzieening, waar dat gevaarlijk is.
- Bescherm uzelf gegen een elektrische schok, dompel het snoer of de stekken nicht onder in water of een andere vloeistof.
- Steek geen vremeinde voorwerpen in een ventilatieopening of uitlaatopening en LAST geen voorwerpen in het toestel komen, waar dat dit een elektrische schok, brand of beschadiging van de verwarming kan veroorzaken.
Zorg voor voldoende verlichting. De schakelaars van het toestel moeten goed zichtaar zijn van een afstand van 1 meter.
Trek altijd de stekker van de verwarming uit
het stopcontact, wanneer u het toestel nicht gebruikt. Laat het toestel nooit onbeheerd awhile het in gebruik is, maar schakel het UIT en trekt de stekkeruit het stopcontact. Gebruik het toestel Niet met een tijdlok of een ander toestel dat de verwarming automatisch inschakelt.
- Gebrukke verwarming niets met een externe spanningsregelaar zoals een dimmer, snelheidsregelaar, enz. Hierdoor ontstaat een elektrisch risico.
- Controller dat het snoeren Niet over (scherpe) randen hangt, dat er geen knikken inzitten, dat het Niet in contact komt met hete oppervlakken. Wind het snoer Niet rond het toestel.
- Laat het koord Niet over een werkblad hangen waar kinderen er gemakkelijk aan hunnen trekken.
- Steek geen vingers of vreemde voorwerpen in het rooster, terwijl het toestel aanstaat.
- Laat het apparaat Niet onbeheerd acheer wonneer het in gebruik is.
- De verwarming is nicht bedoeld voor gebruik in badkamers, wasruimtes of dergelijkke locaties binnenschuis,plaats de verwarming nooit op eenplaats waar het toestel in een badkuip of in een andere waterbak kan vallen.
Er kan geen aansprakelijkheid worden aanvaard voor schade die wordt veroorzaakt door het Niet naleven van deze instructies of door ander nicht passend gebruik of verkeerde behandeling. - Dit apparaat kan worden gebruikt door kinderen van 8aar en ouder en personen met verminderde fysieke, sensorische of mentale vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekreten over het veilig gebruiken van het apparaat en de gevaren begrijpen. Betrokken kinderen mogen Niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen Niet zonder toezicht door kinderen worden uitgevoerd.
- Als het toestel om welke reden dan ook scheuren of breuken LAST Zien, of als u een beschadiging of onderbreking van de alumi-nium behuizing of een ander onderdeel vaststelt, schakel het toestel dan onmiddelijk uit en trek de stekker uit het stopcontact.
- Als het netsnoer op welke manier dan ook beschadigd is,要去 het worden verrangen door de fabrikant of servicemedewerkers of andere gekwalificierde Personen zatat risico's worden voorkomen.
Voor: oververhitting van dit apparaat, houd luchtinlaten en -uitlaten schoon en vrij van alles wat de openingsen zou konnen blokkeren. Controller vanijd totijd alle inlaten en uitlaten, zDat u zeker weet dat er zich geen vuil of stof in heeft verzameld. DEK HET TOESTEL NIET AF. Het waarschuwingslabel met de tekst dat het toestel Niet mag worden afgedekt,要去 ook na de installmentie op een duidelijk zichtbare plaats worden geplakt: het mag Niet op dechterzijde zitten.
- Delen van de verwarming konnen warmer worden dan 200^ , contact met de verwarmingsbuis, reflector of metalen delen zich bij de verwarmingsbuis, kan ernstige BRANDWONDEN veroorzaken. Voorkom brandwonden, let erop dat u Niet het hun oppervlak met de blote huid aanraakt.
- Plaats NOOIT uw handen onder de verwarmingselementen. Laat het verwarmingselement ALTIJD 10 Minutes afkoelen, voordat u de verwarmingsbuis of delen zich waar bij aanraakt.
Berg Niet brandbare vloeistoffen of materialen, zoals verf, petroleum, gastanks, enz. in de onmiddelijkne nabijheid van het toestel. Gebruik het toestel Niet in een brandbare atmosefer, zoals in de buurt van brandbare gastanks, gasbuizen of spuitbussen. Gevaar voor explosie en brand!
- Dit product bevat materialen die kuren worden gerecycled. Gooi dit product Niet weg als on-gesorteerd huishoudelijk afval. Neem contact op met deplaatselijke autoriteiten voor het dichtstbijzijnde inzamelpunt.
Controleer altijd of de spanning van de stroomtoevoer overeenkomt met de spanning op het typeplaatie.
- Gebruik de machine Niet indien het netsnoer of de netstekker�chadigd.
- Gebruik uitsluitend verlangkabels die geschickt zijn voor het vermogen van de machine met een minimale ditke van 1,5mm^2 . Indien u een verlangkabelhaspel gebruikt, rol dan.altijd de kabel volledig UIT.
Dit product is ontworpen als terrasverwarmer voor woonomgevingen. De kachel is bedoeld voor priveteuinen of andere buitenruimtes in huis. De kachel
mag Niet worden gebruikt voor het verwarmen van een binnenruimte, voor gebruik als Niet-huishoudelijkke buitenverwarmer of voor het drogen van textiel of andere materialen. Deze kachel is Niet uitgerust met een apparaat om de kamertemperatureur te regelen, dus gebruik deze kachel Niet in ruimtes waar ze worden bewoond door personen die de kamer Niet alleen+kennen verlaten, tenzij er constant toezicht worden geboden. Het apparaat mag alleen worden gebruikt voor het voorgeschreven doel. Elk ander gebruik worden misbruik aangemerkt.
De nummers in de tekst verwijzenaar de diagrammen op pagina 2-4.
- Verwarming
- Beschermend rooster
- Indicator vermogensniveau
- Voedingskabel
- Trekkoord (aan/uit-schakelaar)
- Bovenste buis
- Kleine kabelhouser
- Middelste buis
- Grote kabelhouser
- Onderste buis
11.Beschemkap
12.Grondplaat
13.Lange bout
14. Korte bout
15.Klemring
16.Verlengbare buis
17.Schroeven
3. ASSEMBLAGE

Deze verwarming moet worden geinstalleerd door een vakbekwaam persoon, d.w.z. een bevoegd elektricien.

Koppel voor installmentie de verwarming algtd los van de stroomvoorziening en LAST het toestel afkoelen.
De verwarming samenstellen (Afb. B-F)

Monteer het toestel.altijd met de bijgeleverde accessoires.
Houd, voordat u het apparaat begintSAMEN te stellen, rekening met het volgende:
- Plaats het apparaat op een stevige en vlakke ondergrond. Het apparaat mag nooit onder een hoek geplaatst worden!
- Het apparaat要去en manier geplaatst worden zodate 100 cm vrije ruimte is tussen de verwarming en een voorwerp of muur, gemeten van de voor- ofrijkant. De afstand tussen de grond en de onderkant van het apparaat要去 minstens 1,80 m�n. Er要去 minstens 30 cm vrije ruimte tussen het apparaat en het plafond�n.
- Installee de verwarming Niet op of in de buurt van een brandhaar oppervlak.
- Als de verwarming buiten gezruikt gaat worden, worden een weersbestendig stopcontact sterk aanbevolen.
-
Controller voordat u gaat boren of er geen dra-den of waterleidingen liggen in het gebied waar de verwarming要去 worden geinstalleerd.
-
Begin met het monteren van de onderste buis (10) op de basisplaat (12). Zet de lange bouten vast (13) zoals worden weergegeven op afbeeling B.
- Schuif de beschermkap (11) op de onderste buis (10) zoals worden weergegeven op afbeeling B. Dit zal de bouten (13) verbergen.
- Neem een große kabelhouser (9) en plaats deze
op de middelste buis (8) zoals worden weergegeven op afbeelding C.
- Plaats nu de middelste buis (8) op de onderste buis (10). Zorg ervoor dat de gaten in beiden buizen met elkaar uitgelijnd zijn. Zet nu de korte bouten vast (14) zoals worden weergegeven op afbeelding C.
- Neem een große kabelhouser (9) en plaats deze op de bovenste buis (6) zoals weergegeven wordt op afbeelding D.
- Plaats nu de bovenste buis (6) op de middelste buis (18). Zorg ervoor dat de gaten in beiden buizen met elkaar uitgelijnd zich. Zet nu vast met de korte bouten (14) Zoals worden weergegeven op afbeelding D.
- Zet de klemring (15) op de bovenste buis (6) los door deutsche in gegenwijzerzin te draaien. Nu kan de verlangbare buis (16) in de hoogte verlengd worden door er aan te trekken.
- Zet, wanner de gewenste lenghte bereikt is, de klemring (15) op de bovenste buis (6) opniew vast door.Deze in wijzerzin te draaien.
- Neem dekleine kabelhouser (7) enplaatsdezepop de verlengbare buis (16) zoals wordt weergegeben op afbeelding D.
- Schuif het gat op de onderkant van de verwarming (1) op de verlangbare buis (16) zoals wordt weergegeven op afbeelding E.
- Zorg ervoor dat de twee gaten in de verwarming (1) uitgelijnd zijn met de gaten in de verlangbare buis (16).
- Zet de verwarming (1) nu stevig op zijnplaats door de schroeven (17) in de gaten van de verlengbare buis (16) en dus de verwarming vast tezetten.
- Zet de voedingskabel (4) vast met dekleine kabelhouser (7) en grande kabelholders (9). Raadpleeg afbeeling F.
- Kantel het apparaat onder de juiste hoek. Het apparaat kan 45^ omlaag worden gekanteld, zoals worden weergegeven op afbeelding G.
4. BEDIENING
Aan-/uitschakelen (Afb. A)
De verwarming kan m.b.v. het trekkoord in- enuitgeschakeld worden. Trek aan het koord van de trekschakelaar (5) totdat het gewenste niveau op de indicator voor het verwarmingsniveau (3) worden weergegeven:
- Niveau 0 = uitgeschakeld
-
Niveau 1 = 730W
-
Niveau 2 = 1460W
- Niveau 3 = 2200W
Om de verwarming uit te schakelen, trekt u aan het koord van de trekschakelaar (5) om deze op het niveau 0 in te stellen.
Veiligheidsschakelaar (Afb. A)
Deze verwarming is voorzien van een verilgheidsschakelaar. Als de verwarming omvalt, zal de verwarming automatisch uitschake len. Merk op dat als de verwarming weeer rechtsop wordt gespositioneerd, de verwarming Niet direct zaal starten met het verwarmen. Eerst dient de verwarming uitgeschakeld te worden (lees 'aan-/ uitschakelen), dient de stekkeruit het stopcontact genomen te worden en dient de verwarming op beschadigingen gecontroleerd te worden. In geval van beschadigingen of storingen, de verwarming Niet gebruiken, maar het apparaat voor controle/ reparatie aanbieden. Als er geen sprake is van be schadigingen, kutu de verwarming gewoon weer inschakelen (lees 'aan-/uitschakelen').
5. ONDERHOUD

Controleer altijd dat het toestel Niet op de stroomvoorziening is aangesloten wanner u onderhoud aan het mechanismeuitvoert.

VOORZICHTIG: Risico op een elektrische schok. Maak de verwarming NIET open en probeer NIET zich de verwarming te repareren.
Maak de behuizing van het apparaat regelmatig schoon met een zachte doek, bij voorkeur na ieder gebruik. Controller of de ventilatie-openingen vrij় van stof en vuil. Verwijder hardnekkgig vuil met een zachte doek vochtig gemaakt met een zeepoplossing. Gebruik geen oplosmiddelen zoals benzine, alcohol, ammoniak, enzovoorts. Chemicalien zoals deze kunnen de synthetische componenten beschadigen.
- GEBRUK GEEN alcohol, benzine, schuurpoeders, meubelwas of ruwe borstels voor het reinigen van de verwarming. Dit kan beschadiging en aantasting van het oppervlak van de verwarming tot gevolg hebben.
Dompel de verwarming NIET onder in water. - Gebruik de verwarming pas waar deze geheel droog is.
LET OP:
Koppel voor u de verwarming gaat schoonma-ken, het toestel algijd los van de stroomvoorzie-ning en-Laat het afkoelen.
- Als er zich een stof of vuil—heeft verzameld binnen in het toestel of rond het verwarmings-element, maar het toestel dan reinigen door een gekwalificierde servicemonteur. Schakel de verwarming Niet wonneer het toestel in deze staat is.
- Het enige onderhoud dat de verwarming vraagt is het schoonmaken van de oppervlakken aan de buitenzijde.
- Raak het verwarmingselement niets met blote vingers aan,.ovat resten van uw hand de levensduur van de lamp hunnen bekorten. Heeft u het element per ongeluk aangeraakt, verwijder dan de vingerafdrukken met een zachte doek die u vochtig heeft gemaakt met spiritus of alcohol.
- Probeer nicht elektrische of mechanische functions op deze verwarming te repareren of af te stellen.
- De verwarming bevat geen onderdelen waaraan de gebruiker onderhoud kan uitvoeren. Als dit product beschadigd raakt of Nieteer werk,要去 het worden teruggestuurd maar de fabrikant of zich servicemonteur.
- Als het netsnoer beschadigd is,要去 het worden verrangen door de fabrikant, een servicemonteur of iemand met een dergelijk kwalificatie, zodate risico's worden voorkomen.
Opslag
Berg de verwarming op in een koele, droge opslagruimte, wonneer u het toestel Niet gebruikt, zodater zich geen vuil en stof op hun verzamelen. Gebruik de verpakking voor opslagdoeleinden.
Oplossen van problemen
Als de verwarming nicht werkt, controller dan het volgende voordat u een verzoek indient voor reparatie of service:
- Controleer of de stekker van het netsnoer wel in het stopcontact is gestoken, als dat Niet het geval is, steek de stekker in het stopcontact.
- Controller of er spanning op het stopcontact staat.
- Controller dar de Aan/uit-schakelaar in de juiste stand staat, is dat nicht het geval, schakel dan de verwarming in.
MILIEU

Defecte en/of afgedankte elektrische of elektronische gereedschappen dieren ter verwerking te worden aangeboden aan een waarvoor verantwoordelijkke instantie.
Uitsluitend voor EG-landen
Werp elektrisch gereedschap Niet weg bij het huisvuil. Conform de Europese Richtlijn 2012/19/ EG voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaalrecht moet Niet langer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijkijke wijze worden verwerkt.
GARANTIE
VONROC producten zijn ontworpen volgens de hoogste kwaliteitstandaarden en gegardeerd vrij van defecten, zowel materieel als fabrieksfouten, tijdens de wettelijk vastgestelde garantieperiode vanaf de eerste aankoopdatum. Mocht het product tijdens dezeperiode gebreken vertonen veroorzaakt door defecte materialen en/of fabrieksfouten, neem danrechtstreeks contact op met VONROC.
De volgende situations vallen nicht onder de garantie:
- Er zijn reparaties of aanpassingen aan de machine uitgevoerd, of er is een poging daartoe ondernomen, door een nietgeauthoriseerd service centrum.
Normale slijtage. - De machine is misbruikt, verkeerd gebruikt of slecht onderhoden.
- Er zichn nicht-originele reserveonderdelen gebruikt.
Dit vormt de enige garantie opgesteld door het bedrijf zowel expliciet als impliciert. Er bestaan geen andere garanties expliciet of impliciert welke verder gaan dan deze garantie, inclusief impliciete garanties van verkoopbaarheid en geschiktheid voor bepalde doeleinden. In geen enkel geval kan VONROC aansprakelijk worden gesteld voor incidentele schade of gevolgschade. Reparations van dealers zichgelimiteerd tot de reparatie of verwang ing van defecte producten of onderdelen.
Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties können zonder opgaaf van redenen worden gewijzigd.
