MANUALE UTENTE PH511AC Vonroc

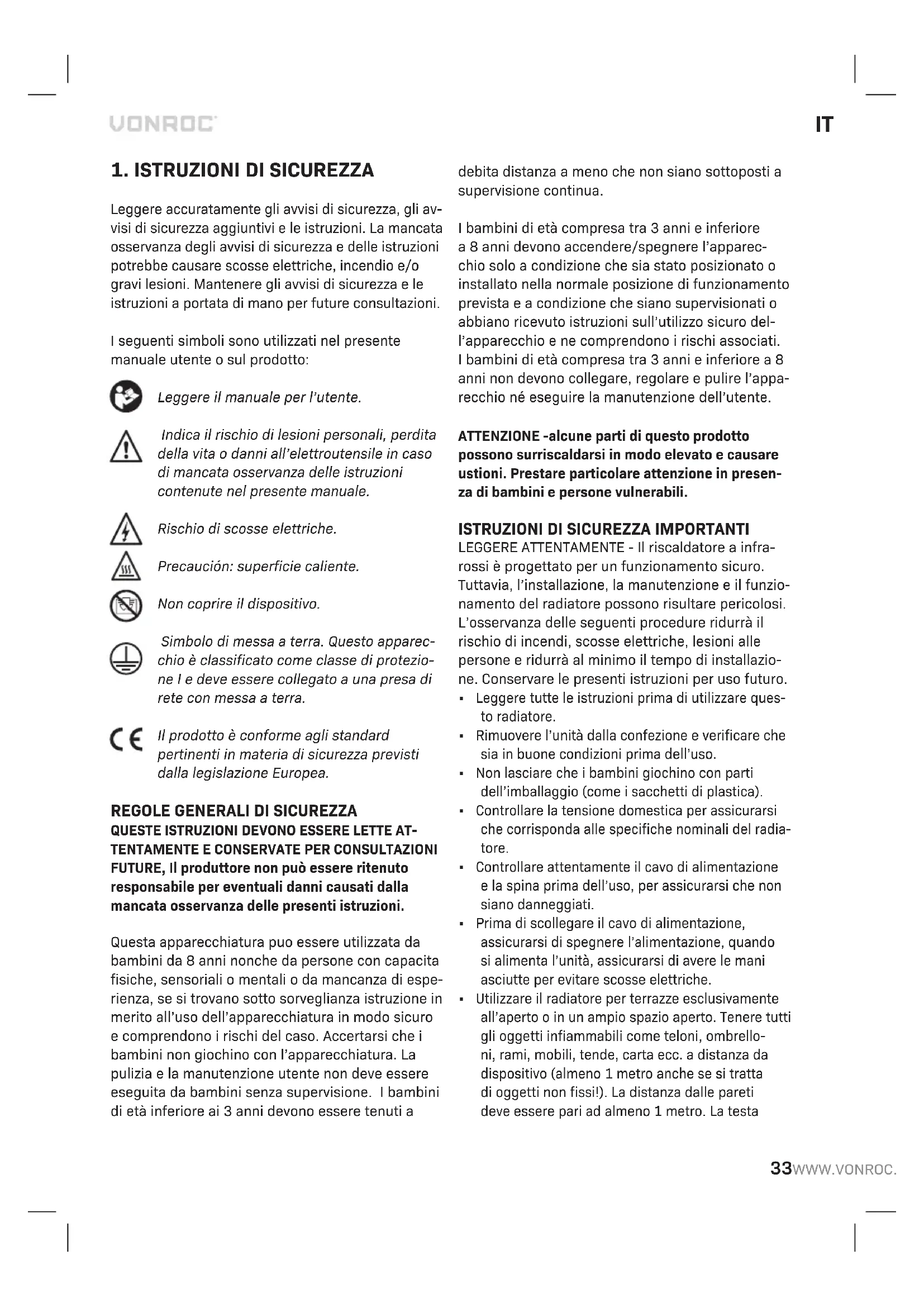

Traduzione delle istruzioni originali 33

Leggere accuratamente gli avvisi di sicurezza, gli av- visi di sicurezza aggiuntivi e le istruzioni. La mancata osservanza degli avvisi di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendio e/o gravi lesioni. Mantenere gli avvisi di sicurezza e le istruzioni a portata di mano per future consultazioni. I seguenti simboli sono utilizzati nel presente manuale utente o sul prodotto: Leggere il manuale per l’utente. Indica il rischio di lesioni personali, perdita della vita o danni all’elettroutensile in caso di mancata osservanza delle istruzioni contenute nel presente manuale. Rischio di scosse elettriche. Precaución: superficie caliente. Non coprire il dispositivo. Simbolo di messa a terra. Questo apparec- chio è classificato come classe di protezio- ne I e deve essere collegato a una presa di rete con messa a terra. Il prodotto è conforme agli standard pertinenti in materia di sicurezza previsti dalla legislazione Europea.

FUTURE, Il produttore non può essere ritenuto responsabile per eventuali danni causati dalla mancata osservanza delle presenti istruzioni. Questa apparecchiatura puo essere utilizzata da bambini da 8 anni nonche da persone con capacita fisiche, sensoriali o mentali o da mancanza di espe- rienza, se si trovano sotto sorveglianza istruzione in merito all’uso dell’apparecchiatura in modo sicuro e comprendono i rischi del caso. Accertarsi che i bambini non giochino con l’apparecchiatura. La pulizia e la manutenzione utente non deve essere eseguita da bambini senza supervisione. I bambini di età inferiore ai 3 anni devono essere tenuti a debita distanza a meno che non siano sottoposti a supervisione continua. I bambini di età compresa tra 3 anni e inferiore a 8 anni devono accendere/spegnere l’apparec- chio solo a condizione che sia stato posizionato o installato nella normale posizione di funzionamento prevista e a condizione che siano supervisionati o abbiano ricevuto istruzioni sull’utilizzo sicuro del- l’apparecchio e ne comprendono i rischi associati. I bambini di età compresa tra 3 anni e inferiore a 8 anni non devono collegare, regolare e pulire l’appa- recchio né eseguire la manutenzione dell’utente. ATTENZIONE -alcune parti di questo prodotto possono surriscaldarsi in modo elevato e causare ustioni. Prestare particolare attenzione in presen- za di bambini e persone vulnerabili.

ISTRUZIONI DI SICUREZZA IMPORTANTI

LEGGERE ATTENTAMENTE - Il riscaldatore a infra- rossi è progettato per un funzionamento sicuro. Tuttavia, l’installazione, la manutenzione e il funzio- namento del radiatore possono risultare pericolosi. L’osservanza delle seguenti procedure ridurrà il rischio di incendi, scosse elettriche, lesioni alle persone e ridurrà al minimo il tempo di installazio- ne. Conservare le presenti istruzioni per uso futuro.

• Leggere tutte le istruzioni prima di utilizzare ques- to radiatore.

• Rimuovere l’unità dalla confezione e verificare che sia in buone condizioni prima dell’uso.

• Non lasciare che i bambini giochino con parti dell’imballaggio (come i sacchetti di plastica).

• Controllare la tensione domestica per assicurarsi che corrisponda alle specifiche nominali del radia- tore.

• Controllare attentamente il cavo di alimentazione e la spina prima dell’uso, per assicurarsi che non siano danneggiati.

• Prima di scollegare il cavo di alimentazione, assicurarsi di spegnere l’alimentazione, quando si alimenta l’unità, assicurarsi di avere le mani asciutte per evitare scosse elettriche.

• Utilizzare il radiatore per terrazze esclusivamente all’aperto o in un ampio spazio aperto. Tenere tutti gli oggetti infiammabili come teloni, ombrello- ni, rami, mobili, tende, carta ecc. a distanza da dispositivo (almeno 1 metro anche se si tratta di oggetti non fissi!). La distanza dalle pareti deve essere pari ad almeno 1 metro. La testaIT

deve essere posizionata ad almeno 180 cm dal suolo. Se si posiziona il dispositivo sotto un tetto, deve esserci uno spazio di almeno 50 cm tra la calotta del radiatore per terrazze e il soffitto (non infiammabile). Con un tetto infiammabile (legno, plastica, telone ecc.), questa distanza deve essere di almeno 1 metro. Assicurare sempre una buona ventilazione!

• Non posizionare il dispositivo appena sopra o sotto una presa a muro (non nelle immediate vicinanze).

• Il radiatore per terrazze è destinato esclusivamen- te all’uso domestico. Pertanto, non è consigliabile utilizzarlo nei cantieri, nelle serre, nei fienili o nelle bancarelle ecc., anche se si tratta per lo più di spazi aperti. Solitamente sono presenti troppi materiali infiammabili in quei luoghi.

• Non utilizzare questo radiatore per terrazze per riscaldare saune o come riscaldamento perma- nente per spazi o ambienti chiusi.

• Non utilizzare questo radiatore per terrazze in un canile o in qualsiasi altro luogo in cui siano presenti animali.

Non utilizzare vicino o nelle immediate vicinanze di una vasca da bagno o una piscina o qualsiasi fonte di liquidi. Nonostante il dispositivo sia a prova di schizzi, è necessario fare attenzione con l’acqua. Assicurarsi che non possa cadere in acqua e non esporlo a potenti getti d’acqua. Non toccarlo con le mani bagnate e non posizionare il dispositivo nell’area immediatamente attigua a una vasca da bagno, un bagno, una piscina o altra fonte d’acqua, poiché potrebbe risultare pericoloso.

• Per proteggersi dalle scosse elettriche, non im- mergere il cavo o la spina in acqua o in qualsiasi altro liquido.

• Non inserire né consentire l’ingresso di oggetti estranei nelle aperture di ventilazione o di scarico, poiché ciò potrebbe causare scosse elettriche, incendi o danni al radiatore.

Assicurarsi che vi sia una quantità sufficiente di luce. Gli interruttori sul dispositivo devono essere adeguatamente visibili da una distanza di 1 metro.

• Scollegare sempre il radiatore quando non è in uso. Non lasciare mai il dispositivo incustodito quando è in uso; ricordarsi di spegnerlo e scolle- garlo. Non utilizzare il dispositivo con un program- matore, un timer o qualsiasi altro dispositivo che accenda automaticamente il dispositivo.

• Non utilizzare il radiatore con un regolatore di ten- sione esterno come un commutatore, regolatore di velocità, ecc. Così facendo potrebbe insorgere un rischio elettrico.

• Assicurarsi che il cavo non penda su bordi (affilati), non formi curve sporgenti e non tocchi superfici calde. Non avvolgere il cavo attorno al dispositivo.

• Non lasciare che il cavo sporga dal piano di lavoro dove può essere facilmente tirato dai bambini.

• Non inserire le dita od oggetti estranei nella grig- lia durante il funzionamento.

• Non lasciare l’apparecchio incustodito quando è in uso.

Questo radiatore non è destinato per l’uso in bag- no, lavanderia e luoghi interni simili, non posizio- nare mai il radiatore dove potrebbe cadere in una vasca da bagno o in un altro contenitore d’acqua.

• Non può essere accettata alcuna responsabilità per eventuali danni causati dal mancato rispetto delle presenti istruzioni o da qualsiasi altro uso improprio o manomissione.

• Questo apparecchio può essere utilizzato da bam- bini di età pari o superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza se sono stati supervisionati o istruiti sull’uso dell’apparecchio in modo sicuro e comprendono i pericoli coinvolti. I bambini non devono giocare con l’apparecchio. La pulizia e la manutenzione dell’utente non devono essere eseguite da bambi- ni senza supervisione.

Se, per qualsiasi motivo, il dispositivo produce crepe o rotture, o se si riscontrano imperfezioni o interruzioni al corpo in alluminio o a qualsiasi altra parte, interrompere immediatamente il funzionamento del dispositivo e staccare la spina dalla presa.

• Se il cavo di alimentazione è danneggiato in qual- siasi modo, deve essere sostituito dal costruttore, da un suo rappresentante addetto all’assistenza o da altre persone con qualifica similare al fine di evitare rischi per la sicurezza.

• Per evitare il surriscaldamento di questo apparec- chio, mantenere gli ingressi e le uscite dell’aria puliti e liberi da qualsiasi cosa che possa cau- sarne il blocco. Controllare tutti gli ingressi e le uscite di tanto in tanto per assicurarsi che siano liberi da accumuli di polvere o sporcizia. NON COPRIRLI. L’etichetta di avvertenza di non coprire il dispositivo deve essere posta in un luogo ben vi-IT

sibile anche dopo l’installazione: non deve quindi trovarsi sul retro.

• Alcune parti del radiatore potrebbero superare i 200

C, il contatto con il tubo di riscaldamento, il riflettore o le parti metalliche vicino al tubo di riscaldamento può causare USTIONI gravi. Per evitare ustioni, non lasciare che la pelle nuda entri a contatto con la superficie incandescente.

• Non mettere MAI le mani sotto gli elementi riscal- danti. Lasciare SEMPRE raffreddare l’elemento riscaldante per almeno 10 minuti prima di toccare il tubo di riscaldamento o le parti adiacenti.

Non conservare liquidi o materiali combustibili come vernice, benzina, serbatoi di gas ecc. nelle immediate vicinanze del dispositivo. Non utilizzare il dispositivo in ambienti infiammabili, come nei pressi di serbatoi di gas combustibili, tubi del gas o bombolette spray. Pericolo di esplosione e di incendio!

• Questo prodotto contiene materiali riciclabili. Non smaltire questo prodotto tra i rifiuti comunitari indifferenziati. Si prega di contattare le autorità locali per il punto di raccolta più vicino. Sicurezza elettrica Controllare sempre che la tensione di alimentazione corrisponda alla tensione indicata sulla targhetta delle caratteristiche.

• Non utilizzare l’elettroutensile quando il cavo o la spina di alimentazione sono danneggiati.

Utilizzare esclusivamente cavi di prolunga idonei per la potenza nominale dell’elettroutensile, con conduttori di sezione minima di 1,5 mm

. Quando si utilizza un cavo di prolunga con avvolgicavo, svolgere sempre completamente il cavo.

2. INFORMAZIONI RELATIVE

ALL’ELETTROUTENSILE Destinazione d’uso Questo prodotto è concepito come stufa da esterno per ambienti domestici. Il riscaldatore è destinato a giardini privati o altre aree esterne della casa. Il ris- caldatore non può essere utilizzato per riscaldare uno spazio interno, per essere utilizzato come riscaldatore per ambienti esterni non domestico o per asciugare tessuti o altri materiali. Questa stufa non è dotata di un dispositivo per controllare la temperatura ambi- ente, quindi non usare questa stufa in spazi quando sono occupati da persone che non sono in grado di lasciare la stanza da sole, a meno che non sia fornita una supervisione costante. Il dispositivo deve essere utilizzato solo per lo scopo prescritto. Qualsiasi altro utilizzo è considerato un caso di uso improprio. DATI TECNICI No. modello PH511AC Tensione 220–240 V ~Frequenza 50-60 HzPotenza 2200WImpostazioni di potenza1: 730W2: 1460W3: 2200WTipo di elemento riscaldante QuarzoTempo di riscaldamento 20 secondiLunghezza d’onda 1,4-3,0Efficienza radiante 60%Distanza di riscaldamento 3-4mArea di riscaldamento 15m²Soft start elettronico SìClasse di protezione dagli ingressi IP34 Classe di protezione Classe IPeso 1,50 kg DESCRIZIONE I numeri che compaiono nel testo si riferiscono agli schemi riportati alle pagine 2-4.

2. Griglia protettiva

3. Indicatore del livello di potenza

4. Cavo di alimentazione

5. Interruttore a tirante (accensione/spegnimento)

7. Reggicavo piccolo

15. Anello di bloccaggio

16. Tubo estensibile

Questo radiatore deve essere installato da una persona competente, ad es. un elettricista qualificato. Scollegare sempre il radiatore dalla rete elettrica e lasciarlo raffreddare prima dell’installazione. Assemblaggio del radiatore (Fig. B-F) Montare sempre il dispositivo con gli accessori in dotazione. Prima di iniziare l’installazione del dispositivo, tenere presente quanto segue:

• Posizionare il dispositivo su una superficie sta- bile e piana. Non appendere mai il dispositivo da un angolo!

• Il dispositivo deve essere posizionato lasciando 100 cm di spazio libero tra il radiatore e l’og- getto o la parete, misurati dalla parte anteriore o laterale. Tra il suolo e la parte inferiore del dispositivo occorre prevedere una distanza di almeno 1,80 m. Tra il dispositivo e il soffitto occorre prevedere uno spazio libero di almeno 30 cm.

• Non installare il radiatore sopra o nei pressi di una superficie infiammabile.

• Se il radiatore deve essere utilizzato all’esterno, è fortemente raccomandato l’impiego di una presa elettrica resistente agli agenti atmosferici.

• Prima di eseguire fori in una parete, assicurarsi che non vi siano cavi o tubi dell’acqua nell’area in cui deve essere installato il radiatore.

1. Iniziare a fissare il tubo inferiore (10) sulla

piastra di base (12). Serrare le viti lunghe (13), come illustrato nella Figura B.

2. Far scorrere il coperchio (11) sul tubo inferiore

(10), come mostrato nella Figura B. In questo modo le viti (13) saranno nascoste alla vista.

3. Prendere un reggicavo grande (9) e posizionar-

lo sul tubo centrale (8), come illustrato nella Figura C.

4. A questo punto inserire il tubo centrale (8)

sul tubo inferiore (10). Assicurarsi che i fori in entrambi i tubi siano allineati. Ora serrare le viti corte (14), come illustrato nella Figura C.

5. Prendere un reggicavo grande (9) e posizionarlo

sul tubo superiore (6), come illustrato nella Figura D.

6. A questo punto inserire il tubo superiore (6)

sul tubo centrale (18). Assicurarsi che i fori in entrambi i tubi siano allineati. Ora serrare le viti corte (14), come illustrato nella Figura D.

7. Allentare l’anello di bloccaggio (15) sul tubo

superiore (6) ruotandolo in senso antiorario. Ora è possibile estendere il tubo estensibile (16) verso l’alto tirandolo.

8. Una volta raggiunta l’altezza desiderata, strin-

gere di nuovo l’anello di fissaggio (15) sul tubo superiore (6) ruotandolo in senso orario.

9. Prendere un reggicavo piccolo (7) e posizionar-

lo sul tubo estensibile (16), come illustrato nella Figura D.

10. Far scorrere il foro nella parte inferiore del

radiatore (1) sul tubo estensibile (16), come illustrato nella Figura E.

11. Assicurarsi che i due fori presenti nel radiatore

(1) siano allineati con i fori del tubo estensibile (16).

12. A questo punto fissare il radiatore (1) in posi-

zione stringendo le viti (17) nei fori del tubo estensibile (16) e dunque il radiatore.

13. Fissare il cavo di alimentazione (4) utilizzando il

reggicavo piccolo (7) e il reggicavo grande (9). Vedere la Figura F.

14. Inclinare il dispositivo fino all’angolo desiderato.

Il dispositivo può essere inclinato verso il basso di 45°, come mostrato nella Figura G.

Accensione e spegnimento (Fig. A) Il radiatore può essere acceso e spento con l’inter- ruttore a tirante. Tirare la cordicella dell’interruttore a tirante (5) fino a quando comparirà il livello di calore desiderato sull’indicatore del livello di potenza (3):

• livello 0 = Dispositivo spento

• livello 3 = 2200 W Per spegnere il radiatore tirare la cordicella dell’inter- ruttore a tirante (5) fino alla posizione del livello 0. Interruttore di sicurezza in caso di ribaltamento (Fig. A) Questo riscaldatore è dotato di un interruttore di sicurezza in caso di ribaltamento. In caso di caduta del riscaldatore, esso si speg ne automaticamente.IT

Tenere presente che dopo avere riportato il riscal- datore in posizione verticale, esso non riprenderà immediatamente a funzionare. Innanzitutto, speg- nere il riscaldatore (leggere la sezione “Accensione e spegnimento”), staccare la spina dalla presa di corrente e verificare che l’apparecchio non sia danneggiato. In caso di danni o malfunzionamento non utilizzare l’apparecchio e farlo controllare / riparare. In assenza di danni è possibile riaccende- re semplicemente il riscaldatore (leggere la sezione “Accensione e spegnimento”).

Assicurarsi sempre che la macchina non sia collegata alla rete elettrica quando si esegue una qualsiasi manutenzione del meccanismo. ATTENZIONE: Rischio di scossa elettrica. NON aprire né tentare di riparare da soli il radiatore Pulire regolarmente il corpo dell’elettroutensile con un panno morbido, preferibilmente dopo ogni uso. Assicurarsi che le prese d’aria siano libere da polvere e sporcizia. Rimuovere lo sporco particolarmente ostinato con un panno morbido inumidito con acqua e sapone. Non utilizzare solventi come benzina, alcol, ammoniaca, ecc. Le sostanze chimiche di questo tipo danneggiano i componenti sintetici.

• NON usare alcol, benzina, polveri abrasive, lucido per mobili o spazzole ruvide per pulire il radiatore. Ciò potrebbe causare danni o deterioramento alla superficie del radiatore.

• NON immergere il radiatore nell’acqua

• Attendere che il radiatore sia completamente asciutto prima dell’uso. ATTENZIONE:

• Scollegare sempre il radiatore dalla rete elet- trica e lasciarlo raffreddare prima di tentare di pulirlo.

• Se il radiatore ha accumulato polvere o sporci- zia all’interno dell’unità o attorno all’elemento riscaldante, far pulire l’unità da un tecnico dell’assistenza qualificato. Non utilizzare il radiatore in questa condizione.

• L’unica manutenzione richiesta è la pulizia delle superfici esterne del radiatore.

• Non toccare l’elemento riscaldante a mani nude, poiché eventuali residui presenti sulla mano potrebbero compromettere la durata della lampada. Se viene toccato accidentalmente, rimuovere le impronte con un panno morbido inumidito con alcol mentolato.

• Non tentare di effettuare la riparazione o re- golazione delle funzioni elettriche o meccaniche di questo radiatore.

• Il radiatore non contiene parti riparabili dal- l’utente. Se il prodotto subisce danni o guasti, deve essere restituito al produttore o al suo rappresentante addetto all’assistenza.

• I cavi di alimentazione danneggiati devono essere sostituiti dal costruttore, da un suo rappresentante addetto all’assistenza o da altre persone con qualifica similare al fine di evitare rischi per la sicurezza. Stoccaggio Conservare il radiatore in un luogo fresco e asciutto quando non viene utilizzato per evitare l’accumulo di polvere e sporco. Utilizzare il cartone di imballag- gio per lo stoccaggio. Risoluzione dei problemi In caso di mancato funzionamento del radiatore, controllare quanto segue prima di richiedere la riparazione o l’assistenza:

• Controllare che il cavo di alimentazione sia colle- gato a una presa elettrica, altrimenti collegarlo

• Controllare che l’elettricità del fusibile principa- le funzioni

• Assicurarsi che gli interruttori di alimentazione siano accesi. In caso contrario, scegliere un’im- postazione AMBIENTE Le apparecchiature elettriche o elettroniche difettose e/o scartate devono essere raccolte presso gli opportuni siti di riciclaggio. Solo per i Paesi CE Non smaltire gli elettroutensili insieme ai rifiuti do- mestici. Secondo la Direttiva europea 2012/19/ EC sui rifiuti delle apparecchiature elettriche ed elettroniche e relativa implementazione nelle normative locali, gli elettroutensili ormai inutilizzabili devono essere rac- colti separatamente e smaltiti in modo ecologico.SV

DEFINIZIONI DELLA GARANZIA

I prodotti VONROC sono sviluppati secondo i più elevati standard di qualità e viene garantita l’assen- za di difetti nei materiali e nella manodopera per il periodo contrattuale a partire dalla data di acquisto originale. Qualora il prodotto dovesse subire un guasto qualsiasi durante questo periodo a causa di difetti nei materiali e/o nella manodopera, si prega di contattare direttamente il VONROC. Le seguenti circostanze sono escluse da questa garanzia:

• Riparazioni e/o modifiche alla macchina sono state eseguite o tentate da centri di assistenza non autorizzati.

• L’utensile è stato abusato, utilizzato o manute- nuto in modo improprio.

Sono state utilizzate parti di ricambio non originali Ciò costituisce l’unica garanzia espressa o implicita fornita dall’azienda. Non esistono altre garanzie espresse o implicite che si estendono oltre il presente documento, ivi comprese le garanzie im- plicite di commerciabilità e idoneità per uno scopo particolare. In nessun caso VONROC sarà responsa- bile di eventuali danni incidentali o consequenziali. I rimedi dei rivenditori saranno limitati alla ripara- zione o sostituzione di unità o parti non conformi. Il prodotto e il manuale per l’utente sono soggetti a modifiche. I dati tecnici possono essere modificati senza ulteriore notifica.
