FSM 82 H XS - Fırın FRANKE - Ücretsiz kullanım kılavuzu

Ürün Tipi	Ankastre Elektrikli Fırın
Marka	Franke
Model	FSM 82 H XS
Elektrik Beslemesi	230 V ~ 50/60 Hz
Pişirme Kademe Sayısı	5
Pişirme Fonksiyonları	Doğal Konveksiyon, Zorlanmış Konveksiyon, Döner Isı, Izgara, Turbo Izgara, Buharlı Temizlik, Çözündürme, Alt Isıtma, Ekmek
Sıcaklık Aralığı	90°C (buharlı temizlik) ila 250°C
Zamanlayıcı	Evet, mekanik (geri sayım)
Ön Isıtma Lambası	Evet (LED)
Aydınlatma	Halojen ampul G9, 20-40 W, 230 V, enerji sınıfı G
Kapı	Çıkarılabilir, iç cam sökülebilir
Temizlik	Buharlı temizlik (200 ml su, 35 dakika, 90°C)
Verilen Aksesuarlar	Metal ızgara, fırın tepsisi, pişirme plakası
Dış Malzeme	Paslanmaz çelik
Montaj Tipi	Ankastre
Çözündürme	Evet, özel fonksiyon
Onarılabilirlik	Franke teknik servisi ile iletişime geçin, model ve seri numarasını belirtin
Onarılabilirlik Endeksi	Belirtilmemiş
Enerji Tüketimi	Belirtilmemiş
Ağırlık	Belirtilmemiş

Sık sorulan sorular - FSM 82 H XS FRANKE

Fırın içi nasıl temizlenir?

Buharlı Temizlik fonksiyonunu kullanın: soğuk fırının tabanına 200 ml su dökün, fonksiyonu seçin ve 90°C'de 35 dakika çalıştırın. Soğuduktan sonra nemli bir bezle silin. İnatçı lekeler için yumuşak bir deterjan ve aşındırıcı olmayan sünger kullanın.

Camları temizlemek için kapı nasıl çıkarılır?

Kapıyı tamamen açın, kilit mandallarını indirin. Kapıyı kısmen kapatın, ardından yukarı çekerek menteşelerden kurtarın. Yumuşak bir yüzeye, dış tarafı aşağı bakacak şekilde koyun. İç camı sökmek için üst kenardaki kilitlere basın ve çıkarın, ardından camı çıkarın.

Fırın ampulü nasıl değiştirilir?

Cihazı fişten çekin. Ampul kapağını çıkarın (çevirerek). Arızalı ampulü, 300°C'ye dayanıklı, G9 tipi, 20-40 W, 230 V halojen ampulle değiştirin. Kapağı tekrar takın. Ampule çıplak elle dokunmayın, zarar görmesini önleyin.

Düğmelerdeki semboller ne anlama geliyor?

Semboller şunlardır: Doğal Konveksiyon (üst ve alt ısıtma), Zorlanmış Konveksiyon (fan + yuvarlak eleman), Döner Isı (fan + üst ve alt elemanlar), Izgara (sadece üst eleman), Turbo Izgara (ızgara + fan), Buharlı Temizlik (su damlası), Çözündürme (kar tanesi), Alt Isıtma (alt çizgi), Ekmek (ekmek), Aydınlatma (ampul).

Zamanlayıcı nasıl ayarlanır?

Zamanlayıcı düğmesini saat yönünde sonuna kadar çevirin, ardından istediğiniz süreye geri dönün. Geri sayım sonunda bir ses sinyali duyulur. Bu zamanlayıcı pişirmeyi durdurmaz.

Fırın neden ısınmıyor?

Elektrik beslemesini kontrol edin (kesinti, sigorta). Seçim ve termostat düğmelerinin 0'da olmadığından emin olun. Sorun devam ederse, cihazı fişten çekip tekrar takın. Ön ısıtma lambası yanmıyorsa teknik servise başvurun.

Buharlı temizlik fonksiyonu nasıl kullanılır?

Soğuk fırının tabanına 200 ml içme suyu dökün. Seçim düğmesini Buharlı Temizlik sembolüne (su damlası) ve termostat düğmesini de aynı sembole çevirin. Fonksiyon 90°C'de 35 dakika sürer. 15 dakika soğumaya bırakın, ardından içini bir bezle silin.

Aynı anda birden fazla yemek pişirilebilir mi?

Evet, Döner Isı fonksiyonunu kullanarak koku karışımı olmadan farklı seviyelerde üç yemeğe kadar pişirebilirsiniz. Önerilen seviyeler ve sıcaklıklar için pişirme tablosunu izleyin.

Yiyecekler nasıl çözündürülür?

Çözündürme fonksiyonunu kullanın (kar tanesi sembolü). Yiyecekleri 2. veya 3. seviyedeki ızgaraya yerleştirin. Süre miktara bağlıdır. Pişmeyi önlemek için çözündürmeyi izleyin.

Fırını ilk kullanımdan sonra ne yapmalı?

Üretim kokularını gidermek için boş fırını Doğal Konveksiyon modunda 250°C'de yaklaşık 1 saat ısıtın. Odayı havalandırın. Soğumaya bırakın, ardından içini nemli bir bezle temizleyin.

KULLANIM KILAVUZU FSM 82 H XS FRANKE

TR Kullanıcı kılavuzu

1. Kontrol paneli
2. Fan
3. Lamba
4. Raf kılavuzları (seviye, pişirme bölmesinin duvarında gösterilir)
5. Kapak
6. Üst ısıtma elemanı/ızgara
7. Yuvarlak ıslıtmalı elemanı (görünmez)
8. Tanıtım levhası (çıkarmayın)
9. Alt ıstıma elemanı (görünmez)

KONTROL PANELİ

1234

1. SEÇİM DÜĞMESİNİ

Bir işlev seçmek suretiyle fırını açmak için kullanılır. Fırını kapatmak için, 0 konumuna çevirin.

2. ZAMAN AYARI DÜĞMESİ

Zaman ayarı olarak kullanılabilir. Pişirme işlemini etkinleştirmez veya kesintiye uğratmaz.

3. TERMOSTAT DÜĞMESİ

Seçilen işlevi etkinleştirirken istediğiniz sıcaklığı seçmek için çevirin.

1. TERMOSTAT / ÖN ISITMA LED'İ Isıtma işlemi sırasında açılır. İstenilen sıcaklığa ulaşıldığında kapanır.

AKSESUARLAR

RAF TABAK FIRIN TEPSİSİ

Aksesuar sayısı ve türü, satın alınan modele bağlı olarak değişebilir. Diğer aksesuarlar, Satış Sonrası Servisten ayrıca satın alınabilir.

RAFIN VE DİĞER AKSESUARLARIN TAKILMASI

- Rafı, hafif yukarı eğimli tutarak ve yükseltilmiş olan arka tarafını (yukarı bakan) önce yerleştirerek istediğiniz seviyeye takın. Ardından, raf kılavuzu boyunca mümkün olduğunca yatay olarak kaydırın.

- Fırın tepsisi gibi diğer aksesuarlar, raf kılavuzlarında kaydırılarak, yatay olarak takılır. - Raf kılavuzları, fırının temizliğini kolaylaştırmak amacıyla çıkarılabilir: yuvalarından çıkarmak için çekin.

İŞLEVLER

KAPALI

Fırını kapatmak için kullanılır.

İŞİK

Bölmenin ışığını açmak için kullanılır.

ALT VE ÜSTTEN ISITMA

_Yalnızca bir rafta her türlü yemeği pişirmek için kullanılır. 2. rafı kullanmak daha iyidir.

BUHARLI TEMİZLEME

Bu özel düşük sıcaklıkta temizleme çevrimi sırasında salınan buharın etkisiyle, kirlerin ve yemek artıklarının kolayca temizlenmesi sağlanır. Fırının tabanına 200 ml içme suyu dökün ve işlevi 90°C'de 35' boyunca kullanın. İşlevi fırın soğuk iken etkinleştirin ve çevrim sona erdiğinde 15' soğumaya bırakın.

KONVEKSİYONLU

Sıvı dolgulu kekleri tek bir rafta pişirmek için kullanılır. Bu işlev, iki rafta pişirmek için de kullanılabilir. Yiyecekleri daha dengeli bir şekilde pişirmek için tabakların konumunu değiştirin.

IZGARA

Biftek, kebap ve sosis izgara yapmak, sebze ograten pişirmek veya ekmek kızartmak için kullanılır. Et izgara yaparken, pişirme esnasında çıkan sıvıları toplaması için tabak kullanılmasını öneriyoruz: Tavayı, rafın altındaki seviyelerden herhangi birine konumlandırın ve 200 ml içme suyu ekleyin.

TURBO IZGARA

Büyük et parçalarını kızartmak için kullanılır (butlar, rozbif, tavuk). Pişirme esnasında çıkan sıvıları toplaması için bir tabak kullanılmasını öneriyoruz: Tavayı, rafın altındaki seviyelerden herhangi birine konumlandırın ve 500 ml içme suyu ekleyin.

BUZ ÇÖZME

Yemeklerin buzunu daha hızlı bir şekilde çözdürmek için kullanılır.

ALTTAN ISITMA

Yemeğin tabanını kızartmak için kullanılabilir. Bu işlev yavaş pişirme, sulu yemeklerin pişirme işlemini bitirme ve sos konsantreleri hazırlamak için de önerilir.

ZORUNLU HAVA

Birden fazla rafta (en fazla üç) aynı pişirme sıcaklığı gerektiren farklı yiyecekleri aynı anda pişirmek için kullanılır. Bu işlev, farklı yiyecekleri, kokuları birbirlerine karıştırmadan pişirmek için kullanılabilir.

EKMEK

Farklı tiplerde ve boyutlarda ekmek pişirmek için kullanılır. 2. rafı kullanmak daha iyidir.

İLK KULLANIM

.FIRINI ISITIN

Yeni bir fırın, imalat esnasında kalmış olabilecek kokular yayabilir: Bu tamamen normaldir. Dolayısıyla yemek pişirmeye başlamadan önce, olası kokuları gidermek için fırının içi boş halde ıstılmasını öneriyoruz.

Fırındaki koruyucu karton ambalajlarını veya şeffaf filmleri ve içindeki aksesuarları çıkarın.

Fırını tercihen "Konveksiyonlu" işlevini kullanarak yaklaşık bir saat boyunca 250 °C'de ısıtın. Fırın, bu süre boyunca boş olmalıdır.

İşlevi doğru şekilde ayarlamak için talimatlara uyun.

Notlar: cihazı ilk kez kullandıktan sonra odanın havalandırılması tavsiye edilir.

GÜNLÜK KULLANIM

1. BİR İŞLEV SEÇİN

Bir işlev seçmek için, seçim düğmesini istediğiniz işleve karşılık gelen simgeye çevirin.

2. BİR İŞLEVI ETKİNLEŞTİRİN

MANUEL

Seçtiğiniz işlevi başlatmak için, istediğiniz sıcaklığı ayarlamak üzere termostat düğmesini çevirin.

İşlevi herhangi bir zamanda duraklatmak için, fırını kapatın, seçim düğmesi ve termostat düğmesini 0'e çevirin.

BUHARLI TEMİZLEME

"Buharlı Temizleme" adlı temizleme işlevini etkinleştirmek için, fırının tabanına 200 ml içme suyu dökün ve ardından seçim düğmesi ile termostat düğmesini △* simgesine çevirin.

İşlevin 35' boyunca kullanılması önerilir.

3. ÖN ISITMA

İşlev etkinleştirildikten sonra, termostat LED'i yanarak, ön ısıtma işleminin başladığıını bildirecektir. Bu işlemin sonunda, termostat LED'i sönerek, fırının ayarlanan sıcaklığa ulaştığını bildirecektir: Bu noktada, yiyeceği içeri yerleştirin ve pişirme işlemi ile devam edin.

Lütfen dikkat edin: Ön ısıtma bitmeden yemeğin fırına verilmesi, nihai pişirme sonucunu olumsuz etkileyebilir.

. ZAMAN AYARININ AYARLANMASI

Bu seçenek, pişirmeyi kesintiye uğratmaz veya etkinleştirmez; ancak, hem bir işlev etkin iken hem de fırın kapalı durumdayken dakika hatırlaticıyı kullanmanızı sağlar.

Zaman ayarını etkinleştirmek için, zaman ayarı düğmesini saat yönünde sağa doğru çevirin, ardından zıt yönde çevirerek istediğiniz süreye ayarlayın: geri sayma işlemi sona erdiğinde sesli bir sinyal ile uyarı verilecektir.

FAYDALI İPUÇLARI

PİŞİRME TABLOSU NASIL OKUNMALIDIR

Tabloda, farklı türlerdeki yiyecekleri pişirmek için en iyi işlev, aksesuarlar ve seviye listelenmiştir. Pişirme süreleri yemeğin fırına konulduğu andan itibaren başlar, ön ısıtma (gerekirse) hariç tutulmuştur. Pişirme sıcaklıkları ve süreleri yaklaşık olarak verilmiştir ve yemeğin miktarına ve kullanılan aksesuar türüne göre değişir. İlk başta önerilen en düşük ayarları kullanın, eğer yemek yeterince pişmezse o zaman daha yüksek ayarlara geçin. Verilen aksesuarları kullanın ve koyu renkli metal kek kaplarını ve fırın tepsilerini tercih edin.

Ayrıca ateşe dayanıklı (payreks) veya kumlu taştan yapılmış tava ve aksesuarlar da kullanabilirsiniz, ancak bunlarda pişirme süresinin biraz daha uzun olacağını unutmayın.

BİRKAÇ YEMEĞİ AYNI ANDA PİŞİRME

"Zorunlu Hava" işlevini kullanarak, aynı pişirme sıcaklığı gerektiren farklı yiyecekleri (örneğin: balık ve sebze) aynı anda farklı seviyelerde pişirebilirsiniz. Daha kısa pişirme süresi gerektiren yemeği çıkarın ve daha uzun süre gerektiren yemeği fırında tutmaya devam edin.

PiŞİRME TABLOSU

YEMEK TARİFİ İŞLEV			ÖN ISITMAİŞLEMI	SICAKLIK(°C)	SÜRE(DK.)	SEVIYEVE AKSESUARLAR
Mayalı kekler			Evet 150 - 170 30 - 90			2
			Evet 160 - 180 30 - 90			4 1
Kremalı pastalar(cheesecake, strudel, meyveli turtta)			Evet 160 - 200 35 - 90			2
			Evet 160 - 200 40 - 90			4 2
Çörekler/küçük tartlar			Evet 160 - 180 15 - 35			2 / 3
			Evet 150 - 170 20 - 45			4 2
			Evet 150 - 170 20 - 45			5 3 1
Profiterol çöregi			Evet 180 - 200 40 - 60			2
			Evet 170 - 190 35 - 50			4 2
Beze			Evet 90 150 - 200			2
			Evet 90 140 - 200			4 2
			Evet 90 140 - 200			5 3 1
Pizza / Ekmek			Evet 220 - 250 10 - 25			1 / 2
			Evet 200 - 240 20 - 45			4 2
Küçük ekmek 80 g			Evet	180 - 200	30 - 45	2
Somun ekmek 500 g			Evet	180	50 - 70	1 / 2
Ekmek			Evet 180 - 200 30 - 80			4 2
Donmuş pizza			Evet	250 10 - 20		2
			Evet 230 - 250 10 - 25			4 2
Tuzlu kekler(sebzeli turtta, kış)			Evet 180 - 200 30 - 45			2
			Evet 180 - 200 35 - 50			4 2
			Evet 180 - 200 35 - 50			5 3 1
Milföy tatlısı / Milföy pasta ve kekler			Evet 190 - 200 20 - 30			2
			Evet 180 - 190 20 - 40			4 2
			Evet 180 - 190 20 - 40			5 3 1
Lazanya / fırında makarna /fırın rulo makarna / pide			Evet 190 - 200 45 - 65			2

* Pişirme işleminin yarısına gelindiğinde yemeği çevirin
** Pişirme işleminin üçte ikisine gelindiğinde yemeği çevirin (gerekirse).

AKSESUARLAR	Raf......Raf		Rafin üzerinde fırın tepisi veya kek kalıbı	İçerisine 200 ml su konulmuş fırın tepisi	Fırın tepisi
YEMEK TARİFİ İŞLEV		ÖN ISITMAİŞLEMI	SICAKLIK(°C)	SÜRE(DK.)	SEVIYEVE AKSESUARLAR
Kuzu / dana / sığır / domuz 1 kg		Evet	190 - 200	80 - 110	2
Kabuğu kızartılmış domuz fırın 2 kg		Evet	180 - 190	110 - 150	2
Tavuk / tavşan / ördek 1 kg		Evet	180 - 200	50 - 100	2
Hindi / kaz 3 kg		Evet	180 - 200	50 - 100	2
Fırında balık / kağıtta 0,5 kg(fileto, bütün)		Evet 170 - 190 30 - 45			2
Sebze dolmaları(domates, kabak, patlican)		Evet 180 - 200 50 - 70			2
Kızarmış ekmek		5'	250	2 - 6	5
Balık fileto/dilim		5'	250	15 - 30 *	4 3
Sosis / kebap / pirzola / hamburger		5'	250	15 - 30 *	5 4
Tavuk kızartma 1-1,3 kg		-	200 - 220	60 - 80 **	3 1
Az pişmiş rozbif 1 kg		-	200	35 - 50 **	3
Kuzu budu/paça		-	200	60 - 90 **	3
Fırın patates		-	200 - 220	35 - 55 **	3
Sebze graten		-	200 - 220	25 - 55	3
Et ve patates		Evet	190 - 200	45 - 100 ***	4 1
Balık ve sebzeler		Evet	180	30 - 50 ***	4 1
Lazanya ve et		Evet	200	50 - 100 ***	4 2
Komple yemek Meyveli tart (Seviye 5) / Lazanya (Seviye 3) / Et (Seviye 1)		Evet 180 - 190	40 -120 ***		5 3 1

***Tahmini süre: Kişisel tercihe göre yemekler fırından farklı zamanlarda çıkarılabilir.

İŞLEVLER

—Alt ve Üstten Isıtma

—Izgara

Turbo Izgara

Zorunlu Hava

Konveksiyonlu

Ekmek

TEMİZLİK VE BAKIM

Buharlı temizleme cihazları kullanmayın.

Tüm işlemler sırasında koruyucu eldiven kullanın.

Gereken işlemleri, fırın soğuk iken gerçekleştirin.

Cihazı güç kaynağından ayırın.

Cihazın yüzeylerine zarar verebileceklerinden bulaşık teli, aşındırıcı tel veya aşındırıcı/korozif temizlik maddeleri kullanmayın.

DIŞ YÜZEYLER

• Yüzeyleri nemli bir mikrofiber bezle temizleyin. Çok kirli ise, birkaç damla pH açısından nötr deterjan damlatın. Kuru bir bezle silerek kurulayın.
• Korozif veya aşındırıcı deterjanlar kullanmayın. Bu tür ürünlerden herhangi biri dikkatsizlik sonucu cihazın yüzeyleri ile temas ederse, derhal nemli bir mikrofiber bezle temizleyin.

İÇ YÜZEYLER

- Her kullanımdan sonra fırını soğumaya bırakın ve ardından, yemek artıklarının neden olduğu kalıntı veya lekeleri temizlemek için tercihen hala sıcakken temizleyin. Su içeriği yüksek yiyeceklerin pişirilmesi sonucu oluşan yoğuşma suyunu kurutmak için, fırını tamamen soğumaya bırakın ve ardından bir bez veya süngerle silin.

• İç yüzeyleri optimum şekilde temizlemek için "Buharlı Temizleme" işlevini etkinleştirin.
• Kapak, camın temizliğini kolaylaştırmak için kolayca çıkarılıp takılabilir.
• Kapak camını uygun bir sıvı deterjanla temizleyin.
• Izgaranın üst ısıtma elemanı, fırının üst panelini temizlemek üzere alçaltılabilir.

AKSESUARLAR

Kullanımdan sonra aksesuarları bulaşık deterjanı çözeltisinin içine koyun, eğer hala sıcaksa bunları fırın eldivenleriyle tutun. Yemek artıkları, bir bulaşık fırçası veya sünger kullanılarak çıkarılabilir.

KAPAĞI ÇIKARTMA VE YERİNE TAKMA

1. Kapağı çıkarmak için, tamamen açın ve mandalları kilit açma konumuna gelene kadar alçaltın.

1. Kapağı kapatabildiğiniz kadar kapatın.

Kapağı her iki elinizle sıkıca tutun – tutma kolundan tutmayın.

Kapağı, yuvasından (b) kurtulana kadar yukarı doğru (a) çekerken aynı anda kapatmayı sürdürerek çıkarabilirsiniz.

Kapağı, yumuşak bir yüzey üzerine dayayarak bir tarafa koyun.

1. Fırına doğru hareket ettirmek, menteşelerin kancalarını yuvaları ile hizalı konuma getirmek ve üst kısmı yuvasına sabitlemek suretiyle kapağı yerine takın.

2. Kapağı alçaltın ve ardından tamamen açın. Mandalları, orijinal konumlarına gelecek şekilde alçaltın: Tamamen alçaltığınızdan emin olun.

3. Kapağı kapatmayı deneyin ve kontrol paneli ile hizalı olduğundan emin olmak için kontrol edin. Değilse, yukarıdaki adımları tekrarlayın.

PRESS TO CLEAN - CAMIN TEMİZLENMESİ

1. Kapağı çıkardıktan ve tutma kolu aşağı bakacak şekilde yumuşak bir yüzeyin üzerine koyduktan sonra, iki tespit klipsine aynı anda basın ve kapağın üst kenarını, kendinize doğru çekerek çıkarın.

1. İç camı kaldırın ve her iki elinizle sıkıca tutun, çıkarın ve temizlemeden önce yumuşak bir yüzeyin üzerine koyun.

2. İç camı doğru konumlandırmak için, sol köşede "R" harfinin görünüğünden emin olun. Önce, camın "R" ile işaretli olan uzun tarafını destek yuvalarına takın, ardından alçaltarak yerine yerleştirin.

1. Üst kenarı yerine takın: Bir klik sesi, konumun doğru olduğunu bildirecektir. Kapağı yerine takmadan önce sızdırmazlık yerinin güvenli olduğundan emin olun.

1. Fırının elektrik fişini güç beslemesinden çıkarın.
2. Lambanın kapağını sökün, ampulü değiştirin ve kapağı tekrar ampulün üzerine vidalayın.
3. Fırını tekrar güç kaynağına bağlayın.

Lütfen dikkat edin: Yalnızca 20-40 W/230 \~ V tip G9, T300°C halojen ampuller kullanın. Ürünün içinde kullanılan ampul ev aletlerinde kullanılmak üzere tasarlanmıştır ve evin içindeki genel oda aydınlatmasında kullanılmaya uygun değildir (EC Düzenlemesi 244/2009). Ampuller Satış Sonrası Servisimizden elde edilebilir.

- Halojen ampul kullanıyorsanız, parmak uçlarınız ampullere zarar verebileceğinden, ampulleri çıplak elle tutmayın. Lamba kapağı yerine takılmadan fırını kullanmayın.

Bu ürün, enerji verimliliği sınıfında bir ışık kaynağına sahiptir G.

ARIZA TARAMA

Sorun Olası neden Çözüm
Fırın çalışıyor. Güç kesintisi.	Şebeke bağlantısının kesilmesi.	Şebeke elektrik gücü olup olmadığını ve fırının elektrik beslemesine bağlı olup olmadığını kontrol edin.Sorunun giderilip giderilmediğini görmek için, fırını kapatıp yeniden açın.

WWW.FRANKE.COM

Herhangi bir işletim sorunu söz konusu olursa, bir Franke Teknik Servis Merkeziyle iletişime geçin.

Kesinlikle yetkisiz teknisyenlerden servis hizmeti almayın.

Aşağıdakileri belirtin:

• arızanın türü
• cihaz modeli (parça/Kod)

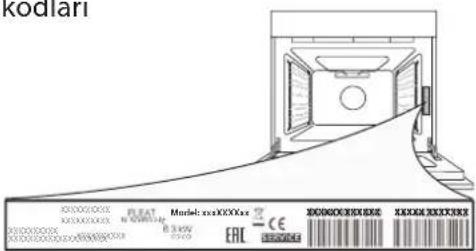

• fırın iç haznesinin sağ kenarında bulunan (fırın kapağı açıkken görülebilen) cihaz etiketindeki seri numara (S.N.).

Servis Merkezimizle temasa geçerken, lütfen ürününüzün tanıtma etiketinde verilen kodları belirtin.
