Ürün Türü	Davlumbaz
Marka	Teka
Model	DVN 64030 TTC
Elektrik Beslemesi	220-240 V ~ 50 Hz
Hız Sayısı	3 hız + destek
Kumanda	Dokunmatik (T1-T5 düğmeleri)
Aydınlatma	Dahili LED, teknik servis tarafından değiştirilir
Zamanlayıcı	Evet, hıza göre ayarlanabilir (20/15/10 dk)
Tahliye Modu	Emişli (dışarı) veya filtreli (devridaim)
Yağ Filtresi	Metal, bulaşık makinesinde yıkanabilir, aylık temizlik
Karbon Filtre	Aktif, maksimum 4 ayda bir değiştirilmeli (devridaim versiyonu)
Minimum Güvenlik Mesafesi	45 cm (elektrikli) / 65 cm (gaz veya kombi)
Maksimum Brülör Sayısı	6
Tahliye Borusu Çapı	Bağlantı flanşıyla aynı (belirtilmemiş, ölçülmeli)
Destek (Booster) Otomatik Kapanma	5 dakika sonra
Filtre Doygunluk Göstergesi	Evet, her 40 saat (yağ) ve 160 saat (karbon)
Malzeme	Paslanmaz çelik (muhtemelen)
Kurulum Tipi	Ankastre veya dolap altı
Kullanım	Sadece evsel
Standartlar	EN/IEC 60335-1, EN/IEC 61591, vb.

Sık sorulan sorular - DVN 64030 TTC TEKA

Davlumbaz ile ocak arasındaki minimum kurulum yüksekliği nedir?

Minimum mesafe elektrikli ocak için 45 cm, gazlı veya kombi ocak için 65 cm'dir. Ocak üreticisinin talimatları daha yüksek bir mesafe belirtiyorsa bunlara uyun.

Davlumbazı harici tahliye olmadan devridaim versiyonunda kullanabilir miyim?

Evet, davlumbaz aktif karbon filtre (birlikte verilmez) ile filtreli modda çalışabilir. Buharlar yağdan arındırılır ve kokular giderilir, ardından odaya geri verilir.

Yağ filtresi nasıl temizlenir?

Metal filtre ayda bir kez elde agresif olmayan bir deterjanla veya bulaşık makinesinde (kısa program, düşük sıcaklık) yıkanır. Bulaşık makinesinde yıkama renk solmasına neden olabilir ancak filtreleme performansını etkilemez.

Karbon filtre ne zaman değiştirilmelidir?

Karbon filtre maksimum 4 ayda bir değiştirilmelidir. Temizlenemez veya yeniden kullanılamaz. Doygunluk, kullanım sıklığına ve yağ filtresinin düzenli temizlenmesine bağlıdır.

Filtre doygunluk göstergesi nasıl sıfırlanır?

Davlumbaz kapalıyken bir düğmeye dokunun: göstergeler yanıp söner. Yağ filtresi için T1+T2 düğmelerine, karbon filtre için T1+T3 düğmelerine aynı anda basın. Göstergeler onaylamak için iki kez yanıp söner.

Destek (booster) nasıl etkinleştirilir ve ne kadar sürer?

3. hız için T3 düğmesine, ardından tekrar booster için basın. Booster 5 dakika sonra otomatik olarak durur ve 3. hıza döner. Booster sırasında 1. veya 2. hıza da geçebilirsiniz.

LED aydınlatma çalışmazsa ne yapmalıyım?

LED'ler kullanıcı tarafından değiştirilemez. Değiştirme için teknik destek servisine başvurun.

Davlumbazı harici bir zamanlayıcı ile çalıştırabilir miyim?

Hayır, ayrı bir programlayıcı, zamanlayıcı veya uzaktan kumanda sistemi kullanmak yasaktır. Davlumbaz sadece manuel olarak çalıştırılmalıdır.

Çocuklarla ilgili güvenlik önlemleri nelerdir?

8 yaşın altındaki çocuklar cihazı gözetimsiz kullanmamalıdır. Temizlik ve bakım, gözetimsiz çocuklar tarafından yapılmamalıdır. Çocukların cihazla oynamasına izin vermeyin.

Kullanım ömrü sonunda davlumbaz nasıl imha edilmelidir?

Evsel atıklarla birlikte atmayın. Elektrikli ve elektronik atık (WEEE) toplama merkezine teslim edin. Yerel düzenlemelere uyun. Geri dönüşüm sembolü cihaz üzerinde bulunur.

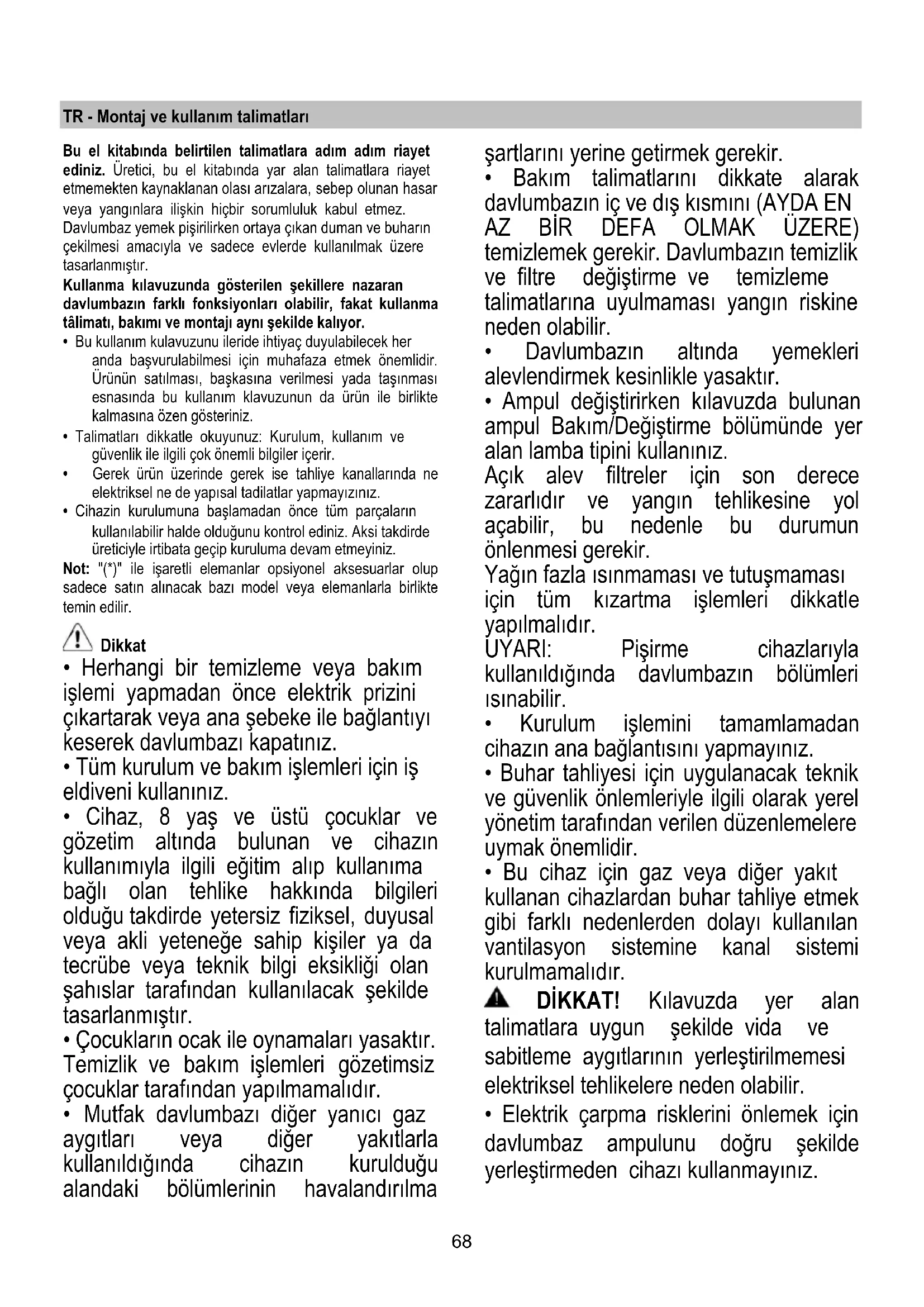

KULLANIM KILAVUZU DVN 64030 TTC TEKA

Bu el kitabinda belirtilen talimatlara adim adim riayet ediniz. Uretici, bu el kitabinda yar alan talimatlara riayet etmemekten kaynaklanan olasi arizalara, sebep olunan hasar veya yanginlara iliskin hisbir sorumluluk kabul etmez. Davlumbaz yemek pisirilirken ortaya cikan duman ve buharin cekilmesi amaciyla ve sadece evlerde kullanilmak uzere tasarlanmistir.

Kullanma kilavuzunda gosterilen sekillere nazaran davlumbazin farkli fonksiyonlar olabilir, fakat kullanma talmati, bakimi ve montaji ayin sekilde kalyor.

• Bu kullanim kulavuzunu ileride ihtiyaçduyulabilecek heranda basvurulabilmesi icin muhafaza etmek onemlidir. Ürün sunsatilmasi, baskasina verilmesi yada tasinması esnasinda bu kullanim klavuzunun da ürün ile birlikte kalmasina ozen gosteriniz.
• Talimatlari dikkatte okuyunuz: Kurulum, kullanim ve güvenlik ile ilgili;cok onemli bilgiler icerir.
• Gerek ürün uzerinde,gerek isetahliye kanllarinda ne elektrikselne de yapisal tadilatlar yapmayiziniz.
• Cihazin kurulumunasciouslan ediniz. Aksi takdirde üreticiyle irtibataGPCI kurulum devam etmeyiniz.

Not: (^*) ile isaretli elemanlar opsiyonel aksesuarlar olup sadece satin alinacak bazimodel veya elemanlarla birlikte temin edilir.

Dikkat

Herhangi bir temizleme veya bakim islemi yapmadan once elektrik przyini;cikartarak veya ana sebeke ile baglantiyi keserek davlumbazi kapatiniz.
- Tüm kurulum ve bakim ilemleri icin is eldiveni kullaniniz.
Cihaz, 8 yaş ve üstü;cocuklar ve gozetim altinda bulunan ve cihazın kullanımlıyla ilgili erfolim alip kullanı bağlı olan tehlike hakkında bilgileri oldugu takdirde yetersiz fiziksel,duyusal veya akli yeteneğe sahip kişiler ya da tecrübe veya teknik bilgi eksikligi olan sah,islar tarafindan kullanilacak sekilde tasarlanmistir.
- Cocuklarin oçak ile oynamaları)yasıktı. Temizlik vebakimislelere gozetimsiz cocuklar tarafindan yapilmamalidir.
- Mufkak davlumbazi diger yanici gaz aygtilari veya diger yaktlarla kullanildiinda cihazin kuruldugu alandaki bolumlerinin havalandirilma

sartlarini yerine getirmek gerekir.

• Bakim talimatlarini dikkate alarak davlumbazin ic ve dis kismini (AYDA EN AZ BIR DEFA OLMAK ÜZERE) temizlemek gerekir. Davlumbazin temizlik ve filtreete degistirme ve temizlemet talimatlarina uyulmaması yangın riskineneden olabilir.
• Davlumbazin-altinda yemekleri alevlendirmek kesinlikle)yasaktir.
• Ampul degiistirken kilavuzda bulunan ampul Bakim/Deigiistirme bolumnde yer alan lamba tipini kullaniniz.

Açık alev filtrreler,—in son derece zararlidir ve yangın tehlikesine yol)—çabilir, bu nedenle bu durumun,—önlenmesi gerekir.

Yaqin fazla isinmaması ve tutusmaması icin:tüm kizartma ilemleri dikkatle yapilmaldir.

UYARI: Pişirme cihazlarıyla kullanıldığindadavlumbazın bolümleri isinabilir.

Kurulum islemini tamamlamadan cihazin ana baglantisini yapmayiniz.
- Buhar tahliyesi icin uygulanacak teknik ve güvenlik onlemleriyle ilgili olarak yerel)yonetim tarafindan verilen duzenlemelere uymak onemlidir.
- Bu cihaz icin gaz veya diger yakit kullanan cihazlardan buhar tahliye etmek gibi farkli nedenlerden dolayi kullananvantilasyon sistemine kanal sistemi kurulmamalidir.

DA DIKKAT! Kilavuzda yer alan talimatlara uygun sekilde vida ve sabiteme aygitalin yerleştilmemesi elektrisel tehlikere neden olabilir.

• Elektrik carpma risklerini onlemek icin davlumbaz ampulunuogrupsekildeyerleistirmeden cihazi kullanmayiniz.

• Izgaraları kurmadan davlumbazı kullanmayınüz.

• Özellikle belirtilmediği takdirde davlumbazı ASLA destek yüzeyi olarak kullanmayınüz.
• Montaj增長 utruncle tedarik edilen vidalari kullaniniz veya, tedarik edilmedigi takdirde, uygun vida tipini satin aliniz.
• Kurulum Kilavuzunda yer alanDOGRU uzunluktaki vidalarikullaniniz.
• Tüm sorulariniz icin yetkili destek hizmetini veya uzman tekniysen ile irtibata geleçıniz.

DA DIKKAT! Bir programlama cihazi, zamanlama cihazi, ayri uzaktan kumanda veya otomatik olarak devreyegiren herhangi baska bir donanimla birlikte kullanmayin.

Bu cihaz, 2012/19/EC - UK SI 2013 No.3113 sayil Avrupa Atik Elektrik ve Elektronik Ekipman Yonergesi (WEEE) uyarinca isaretlenmistir. Bu urunun uygun bir sekilde atilmasini sagladiginiz takdirde, cevre ve insanayoigi acisindan soz konusu urunun uygunsuz bir sekilde isleme tabitutulmasi sonucu ortaya cikabilecek olasi olumsuz etkileri onlemis olacaksiniz.

Urun ya da urun ile beraber verilen belgeler uzerinde bulunan

sembolu, bu cihazin eysel bir atik olarak gorulmemesi gerektigine isaret eder. Cihaz, bu tip elektrikli ve elektronik cihazlarin atildigi donusumlu toplama noktasina teslim edilmelidir. Atiklari yok etme islemi, atik yok etme konusunda cevre ile ilgili mevcut yerel duzenlemeler dokrultusunda gereklesteirilmelidir.

Bu urunun geri donusum kosullari hakkinda ayrintili bilgi icin, hudutlar icinde bulundugunuz belediyenin ilgili dairesine, atik yok etme servisine vya urunun saticisina danisin.

Bu aygit asagida belirtilenere gore tasaranmis, test edilmis ve ureilmistir:

• Güvenlik: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performans: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
  EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Cevre üzerine etkiyi

azaltmak amaciylaDOGRUbir kullanim icin oneriler: Pisirmeye baslarken davlumbazi minimum hizda ÇALISTIRINZ ve pişirme islemi bittikten sonra birkac dokika daha calisir konumda birakıniz. Hizi yalnizca fazla miktarda duman ve buhar varsa artiriniz ve takviye hizi(lari) yalnizca uç durumlarda kullaniniz. Iyi bir koku azaltma etkinliginin korunması icin gerektiginde carbon filtreyi(leri) degistiriniz. Iyi bir yağ filtresi etkinliginin korunması icin gerektiginde yağ filtresini(lerini) temizleyiniz. Etkinligini optimize etmek ve gürültüyu enduşuk seviyeye indirmek icin bu kullanim kilavuzunda belirtilen maksimum kanal sistemi capini kullaniniz.

Kullanim

Davlumbaz yemek pişirilirken ortaya çikan duman ve buharin Çekilmesi amaciyla ve sadece evlerde kullanilmak üzere tasarlanmışı.

Davlumbaz, havayi disari atici veya filtr edici model olarak tasarlanmistir.

Aspire eden versiyon

Yemek buharlari, baglanti falanjina sabitlenmi sbir tahiye. borusu sayesinde disariya atilurlar.

UYARI:

Tahiye borusu urun ile birlikte tedarik edilmez. Ayrica satin alinmaldir.

Tahliye borusunun capi baglanti halkasinin capina esit olmalidir.

UYARI:

Eger davlumbazin karbon filtrleri var ise bunlar qikartilmaldir.
Davlumbazi duvardaki cikis borularina ve aigizlarina baglayiniz. Diametresi hava cikisiyla ayin olmalidir (baglantihalkasi).
Borularin ve duvardaki az capl cikis borularinin emme gucunun iyi calismasini azaltir ve gurultuyu buyuk olcude artirir.
Dolayisiyla bu konuyla ilgili hiçbir mesuliyet kabul edilmez.
! Mümkün對於 kisa boyda tahiye borusu kullanin
! En az sayida dirsege sahip boru kullanin (Maksimum dirsek aci: 90^ ).
! Borunun kesitinin ( genisliginin ) ani olarakdehydesinden kaçınin.

Filtreleyici versiyon

Aspire edilen hava, odaya tekrar aktanilmadan once icerdiigi kokusundan ve yağdan aritilacaktir. Bu versiyonda davlumbaz kullanmak icin aktif carbon bazı bir filtre sisteminin takilması gerekir.

Kurulum

Ocaçın üzerindeki pişirme kaplari icin

destek yüzeyleri ile ocak davlumbazınin en alçak kismiarasindaki minimum mesafe,elektriklisiticilardan 45cm gaz veya gazla-elektrikle calisan ocaklardan 65~cm^ den az olmamalidir.

Gazl ocalarin kurulumuyla ilgili olarak talimatlarda daha fazla mesafe belirtilyorsa, buna bagli kalinaldir.

Davlumbazi ve baca destek kolunu yerleşirmek icin, montaj semalarinda gosterildigi gibi, sablonda belirtilen yerlere 6 delik açıniz (Ø 8mm derinlik 40 mm).

Montaji tamamladiktan sonra davlumbaz ile bacanin ayn seviyede oldugunu kontrol ediniz.

• Davlumbaz en fazla 6 pişirme böülü lü ocaklar yüz onaylanmistir.

Elektrik baglantisi

Ana güç kaynagi davlumbazın icinde yer alan plakada belirtilen degere uygun olmalidir. Davlumbazi varsa bir fiş ile mevcut Düzenlemelere uygun bir prisetiçp erisilebilir bir alana yerleştiniz. Kurulumdan sonra da eger cihazın fişiyok ise (doğanşbeke böglantı) veyapriz erisilebilir bir yerde degilse, asiri akim kategorisi III ile ilgili kosullar.altinda ana kablonun böglantisin tamamen kesilmesini saglayan, standartlara uygun Çift kutuplu bir anahtar kullanin.

UYARI: Davlumbazi ana guc kaynagina yeniden baglamadan ve etkin sekilde calistigini kontrl etmeden once, ana guc kaynagi kablosunun dizgün takilip takilmadigi denetleyin.

UYARI: Guc kablosunun yenisyledehyigişirilmesi yetkili destek servisi veyabenzer kalifiye eleman tarafindanyapilmalDIR.

Montaj

• Satin alinan urunun secilen montaj alanı icin uygun boyutta olup olmadigi nki kontrol edin.
• Varsa aktif karbon (^) filtresini cikariniz (ilgili paragrafa bakiniz). Bu/bunlar sadece davlumbazi filtreli model olarak kullanmak isterseniz monte edilecekbir.
  (Nakliye açisindan) davlumbazin icinde böcka malzemelerin (orn. vida paketi (), garanti karti (*) vs) bulunup bulunmadigi nki kontrl ederek bunlari Çikarin ve ayri bir yerde muhafaza edin.

Davlumbazınbirçokduvar/tavan tipinde sikilmasinı saglamak üzere genis dubeller verilmistir. Bununla birlikte,ehil bir tekniyeten duvar/tavan tipine gore malzemelerin uygunluğunu onaylamalidir.Duvar/tavan davlumbazın aigrligini taşıyacık Günte olmalidir.Cihazi,fayans,siva veya silikon yüzeye monte etmeyiniz.Yalnizca duvara monte ediniz.

Calistirma

Birinci hiz (T1)

Birinci hizi etkinleşirmek icin T1 ögesine basin. Fonksyon etkinleşirildigiinde, LED lamba sabit olarak yanar. Davlumbazi kapatmak icin T1 ögesine yeniden basin.

ikinci hiz (T2)

Ikinci hizi etkinlestirmek icin T2 ögesine basin. Fonksiyon etkinlestirildigiinde, LED lamba sabit olarak yanar. Davlumbazı kapatmak icin T2 ögesine yeniden basin.

Ucuncu hiz ve BOOSTER (Takviye) (T3)

Davlumbaz devre dişi veya birinci ya da ikinci hiz etkinken, üçuncü hizi T3 öğesine basarak etkinleştrebilirsiniz; buduruma LED lamba sabit olarak yanar.

T3 ögesine bir kez daha basarsaniz, Booster özelliği devreye girer. Booster özelliğini yalinizca üçuncü hiz etkinken acabilirsiniz. Booster özelliği açikken T3 LED lambasi yanip sonmeye BHAR. Booster özelliği calisir durumdayken T1 veya T2hiz Dügmelerinden dilediğinize basarak birinci veya ikinci hiza geleş yapabilirsiniz; bu durumda Booster özelliği kapatilir ve secilen hiz etkinleştilir.

Booster Özelligi açikken davlumbazı kapatmak icin T3 öğesine yeniden basın.

5' sonra Booster Özelligi kendliginden kapanir ve üçuncu hiz otomatik olarak etkinleşir.

Timer (Sayac) (T4)

Birinci, ikinci vya üçuncu hiz etkinleştilidigiinde Timer devreye dokul bilir. Bu özellik etkinleştilidigiinde hem Timer LED lambasi (T4), hem de daha once seçilen hizin lambasi (T1/T2/T3) sabit olarak yanar.

Timer suresi segilen hiza baglidir:

Booster Özelligi etkken Timer devreye dokulamaz. Säre dolduğunda Davlumbaz kapanir. Bir hiz zaman ayarliyken istediginiz bir hiz Düğmesine basarak böka bir hizaGPCİ yapabilirsiniz ancak bu islem Timer Özelligi kapatacaktir. Bir hiz zaman ayarliken T4 ögesine basarak vya etkin olmayan diger iki hizdan birini seçerek Timer Özelligi devre dişi birakabilirsiniz. Davlumbazi kapatmak icin daha once zaman ayari uygulanan hiza yeniden basin.

Isik (T5)

T5 tusuna basarak igi dilediginiz zaman acabilirsiniz. Fonksiyon etkinlestirildiginde, LED Iamba sabit olarak yanar.

Filtre ayari

Filtre goestergelerini yalnizca davlumbaz kapaliyken açip kapatabilirsiniz.

Yapilandirma menüsunge girmek icin T2+T3 tuşlarina uzun sureli basin;-menüye girildiginde T1 yanip sonmeye baslar. Önceden tanimi lyar asagidaki gibidir:

Yagfiltresigostergesi(T2)yanar,dolayisiyla etkindir.

• Koku filtresi gõstergesi (T3) söner, dolayisyla etkin degildir.

T2 yag filtresi goftergesini etkinlestirir/devre di birakir. T3 koku filresi goftergesini etkinlestirir/devre di birakir. Menüden cikmak icin T1 tuşuna uzun sureli basin veya 10" bekleyin

Filtrenin sifirlanmasi

Davlumbaz filtrelere bakim yapilmasi gereken duzenli araliklari bildir:

-Yag filtresi icin 40 saatte bir.

• Koku filtresi ici n 160 saatte bir.

Bu durumda davlumbaz kapalıken kullanı herhangi bir Düğmeye dokunduguunda, arayüz 10" boyunca iki tip ihtiyacı bildirecektir:

T1+T2 yanip sonuyorsa: Yagfiltresi bakimi.

T1+T3 yanip sonuyorsa:Koku filtresi bakimi.

10" suresince T1+T2 tuşlarina basarak yag filtresini ve T1+T3 tuşlarina basarak koku filtresini sifirlayabilirsiniz. Sifirlama islemi tamamlandiğindadügme bileşimleri iki kez hizl hizl yanip söner. Arayüz her zamankı gibi calisacaktır. Dikkat:

10" suresince davlumbaz normal calisir ancak hiz duğmeleriyle gösel geri bildirim verilmez. 10" suresince hisbir islem yapilmazsa, LED lambar yanip sonmeyi birakir ve gösel geri bildirmler normale doner.

Bakim

Temizleme

SADECE ilk suya batirilmis bir bez ve notr sivi deterjanla temizleyiniz. TEMIZLIK TAKIMLARI VE ALETLERI KULLANMAYINIZ! Asindirici urunler kullanmayiniz. ALKOL KULLANMAYINIZ!

Yagfiltresi

Sekil 10-11

Pisirme sonucu olusan yag taneciklerini tutar.

Yaq滤resi,ayda bir asitsiz deterjanla,elde veya dusuk isve kisa devreye programlanmisbir bulasik makinesinde temizlenmelir. Bulasik makinesinde yikandiginda,yaq.
filtresinin rengi haficse solabilir,ancak bu filtreleme kapasitesini etkilemez.

Yag filtresini cikarmak icin yay birakma kolunu cekin.

Kömur滤resi (yalnizca filtreli modellerde)

Sekil 12

Filtre, pisen yemeigin neden oldugu rahatsiz edici kokulari emerg.

Etkin körür filtrne, pisirme türüne ve yag filtresinin temizlenme sikligina bögli olarak daha uzun surede dollar.

Her kosulda en az dort ayda bir kartusun degistirilmesi gerekir.

Karbon filtré yikanmaz ve yeniden kullanilabilir hale getirilemez.

Sirküler karbonlu filtre

Motor pervanesinin koruma kafeslerinin yanlarina bir adet yerleştiniz, daß sonra parçayı-SAat yönunde ceviriniz. Demontaj icin parçayı-SAat yönünun tersine ceviriniz.

Lambalari degistirme

Davlumbaz LED teknolojisine dayali bir aydinlatma sistemine sahiptir.

LED'ler ideal bir aydinlatma ve normal lambalarinkine gore 10 defa daha uzun bir kullanim suresi ve %90 enerji tasarrufu saglarlar.

Bunlarin yenileri ile degistirilmesi icin teknik servise basvurunuz.
