Ürün Türü	Havuz su filtresi
Marka	ASTRALPOOL
Model	OC1
Filtrasyon ortamı	OC-1 (devrim niteliğinde, parçacıkların hızını azaltır)
Çok portlu vana konumları	Filtrasyon, Geri yıkama, Durulama, Devridaim, Boşaltma, Kapatma
Ana işlev	OC-1 ortam yatağı ile havuz suyunun filtrasyonu
Su tasarrufu	Haftada bir yerine ayda bir geri yıkama
Enerji tasarrufu	Daha az hidrolik direnç, pompa hızının düşürülmesine olanak tanır
Ortam bakımı	Yıllık temizlik önerilir, her 5 yılda bir değiştirme
Geri yıkama prosedürü	Geri yıkama konumunda akışı ters çevirin, 30 saniye pompalayın, ardından durulayın
Kurulum	Yatay yüzeyde, çevresinde en az 20 cm boş alan
Vana bağlantısı	Plastik aksesuarlar ve teflon, demir veya kıtık yok
Hava tahliyesi	Manometre üzerindeki T parçasında, çalıştırmada hava tahliyesi yapılmalı
Manometre	Basınç kontrolü için dahildir
Kış hazırlığı	Suyu boşaltın, havalandırma için kapağı çıkarın
Yedek parçalar	Contalar, çok portlu vana, manometre, hava tahliyesi, döner difüzör
Güvenlik	Susuz çalıştırmayın; çözücü kullanmayın

Sık sorulan sorular - OC1 ASTRALPOOL

OC-1 filtreye nasıl yüklenir?

Kapağı veya çok portlu vanayı çıkarın, gerekli miktarda OC-1 (etikete bakın) dökün, ardından kapağı yerine takın.

Geri yıkama prosedürü nedir?

Pompayı kapatın, vanayı geri yıkama konumuna getirin, boşaltma vanasını açın, pompayı 30 saniye yeniden çalıştırın, ardından durulama konumunda 30 saniye bekleyin, 2 dakika tekrarlayın, sonra filtrasyon konumuna dönün.

OC-1 ortamı ne sıklıkta temizlenmeli?

Daha iyi performans için yıllık temizlik önerilir. Tam değiştirme yaklaşık her 5 yılda bir yapılır.

OC1 filtresi nasıl kışa hazırlanır?

Geri yıkama ve durulama yapın, filtredeki suyu tamamen boşaltın, ardından havalandırma sağlamak için kapağı çıkarın.

Çok portlu vananın konumları ve kullanım amaçları nelerdir?

Filtrasyon: normal sirkülasyon; Geri yıkama: ortam temizliği; Durulama: geri yıkamadan sonra tahliye; Devridaim: filtre baypas; Boşaltma: havuz boşaltma; Kapatma: pompa devresini durdurma.

Vana bağlantısı için hangi aletler kullanılmalı?

Plastik aksesuarlar ve teflon kullanın. Demir, kıtık veya çözücü kullanmayın.

pH filtrasyon için neden önemlidir?

İdeal pH (7,2-7,6) klor verimliliğini optimize eder. Çok yüksek pH (>7,6) kireçlenmeye ve su bulanıklığına neden olur; çok düşük pH (<7,0) aşındırıcıdır ve gözleri tahriş eder.

OC-1 ile su nasıl tasarruf edilir?

OC-1 basıncı artırmaz, bu nedenle geri yıkama haftada bir yerine ayda bir gereklidir, su tüketimini azaltır.

OC-1 ile enerji nasıl tasarruf edilir?

OC-1'in düşük direnci, daha küçük bir pompa kullanılmasına veya hızının düşürülmesine olanak tanır. Hızda %20 azalma yaklaşık %48,8 elektrik tasarrufu sağlar (afinite yasası).

Çalıştırmada OC-1 sızıntısı olursa ne yapılmalı?

Çalıştırmada küçük bir OC-1 sızıntısı normaldir ve ortam tamamen suya battığında yaklaşık 3 gün sonra kaybolur.

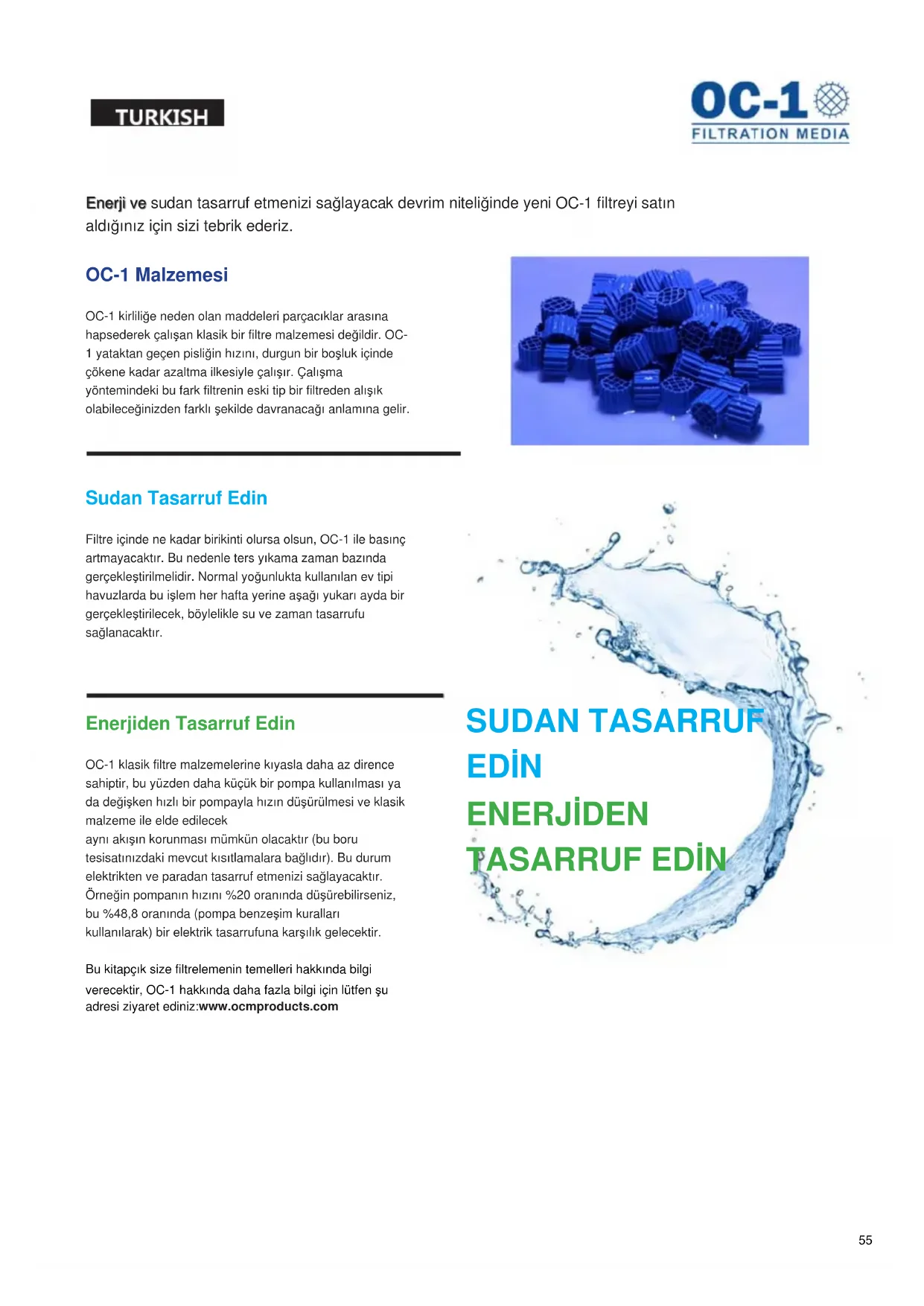

KULLANIM KILAVUZU OC1 ASTRALPOOL

Enerji ve sudan tasarruf etmenizi saglayacak devrim niteliğinde yeti OC-1滤reyi satin aldiginiz icin sizi tebrik ederiz.

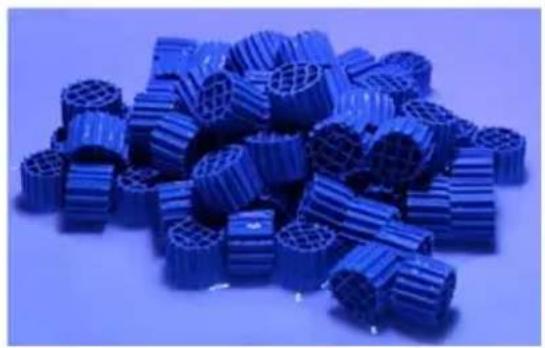

OC-1 Malzemesi

OC-1 kirliige neden olan maddeleri parcaciclar arasina hapsederek calisan klasik bir filtre malzemesi degildir. OC-1 yataktan gegen pisiigin hizini, durgun bir bosluk icinde cokene kadar azaltma ilkesiyle calisir. Calisma yontemindeki bu fark filtrenin eski tip bir filtreden alisk olabileceginizden farkli sekilde davranacagl anlamina gelir.

Sudan Tasarruf Edin

Filtre icinde ne kadar birikinti olursa olsun, OC-1 ile basinç artmayacaktir. Bu nedenle ters yikama zaman bazinda gerçekleştrilmelidir. Normal yogunlukta kullanilan ev tipi havuzlarda bu islem her hafta yerine asagi yukari ayda bir gerçekleştrilecek, boylelikle su ve zaman tasarrufu saglanacaktir.

Enerjiden Tasarruf Edin

OC-1 klasik filtre malzemelerine kiyasla daha az dirence sahiptir, bu yuzden daha kucuk bir pompa kullanilmasi ya da degisken hizl bir pompayla hizin duurulmesi ve klasik malzeme ile elde edilecek

ayni akisin korunmasi mumkun olacaktir (bu boru tesisatinizdaki mevcut kisitlamalarabağlidir).Bu durum elektrikten ve paradan tasarruf etmenizi saglayacaktir.

Örneğin pompanin hizinci %20 oranginda Düşürebilirseniz, bu %48,8 oranginda (pompa benzeşim kurllari kullanilarak) bir elektrik tasarrufuna karşilik gelecekbir.

Bu kitapçik size filtrelenin temelleri hakkinda bilgi verecektir, OC-1 hakkinda daha fazla bilgi icin lüften su adresi ziyetediniz:www.ocmproducts.com

Havuzunuzdaki suya ne olur?

Bu tum havuz sahipleri icin oncelikli onemli alan bir sorudur. Geqmiste baz havuzlarda filtre sistemi bulunmazdi, havuz sahibi gerekli oldugunda havuzu temiz su ile doldurma gibi bir probleme kariskarisiya kalirdi. Havuzu tekrar doldurmak zahmetli oldugu kadar, kullanilan su temiz oladigiindan havuz sahibi saglikszir havuzda yuzmek zorunda kalirdi. Gunumuzde havuz sahiplerinin istedikleri kesin saglikl, kristal beraklikta su ve tasarruftur. Bu hedefler etkin filtreleme ve havuz suyunun kimyasal bakimi ileGPCeklesir.

Yazin havuzu temiz suyla doldurduktan sonra, suyun gunesisigi, hava ve havuzda yuzenlerin etkisine maruz kalmasi nedeniyle, iki temel faktor meydana gelecekir.

1.- Biyolojik kirlilik, suya mikrop bulasmasi hava yoluyla tasinan veya havuz kullanicilari tarafindan havuz getirilen mikro-organizmalar yuzunden olur. Bu parazitlerlik suda cok cabuk urer ve beraberinde olusan yosun havuz suyuna yesilimsi bir gorenum verir.
2.- Yagmur ve ruzgar; toz, camurlu yaprak ve tohumlari havuza getirerek havuz suyunu kirtir.

Problemin czumleri:

1. “KIMYASAL” BAKIM

Dezenfekte etkileri saysinde mevcut mikro-organizmalari yok etmek icin sua kullanilacak kimyasal urunleri (klor, brom, oksijen)ogrdu oranda kullanin.

Klor daha yaygin bir yontem oldugundan referans olarak alinacaktir.

2. "FIZIKSEL" BAKIM

Suda bulunan partikulleri temizlemek icin bir havuz filtresi kullanin.

PH SEVIYESI

Ph orani suyun mevcut asidik veya baz karakterini gosterir. Notr deger 7.0'dir. Ph degeri 0-7arasinda asidik ortami 7-14arasinda alkalin ortami belirtir.

Ph Nicin Onemlidir?

"SUDAKI IDEAL PH DEGERI 7.2 - 7.6 ARASINDA OLMALIDIR".

Daha once ifade edildigi gibi, istenmeyen mikro-organizmalarik yok etmek icin havuzda yeterli artik klor mevcut olmaldir. Gerkehavuz suyu Ph orani 7.2-7.6arasinda oldugunda klor havuz suyu icindeki mikro-organizmalaridurebilir.

Dogru ph oranini ayarlamayi gerektiren baska sebeblerde vardir:

PH orani 7,6'dan buyuk oldugunda havuz suyundaki kalsiyum bulanik gorunum kazandirr.(sert sua da h a belirgindir.) Bu suya sutumsu bir gorunum verir ve filitreleme surecini onler.

Sudaki tortular ayni zamanda bulanik su havuz aksesuararindan geri gelir. PH orani 7,0 seviyesinin alta dustugunde havuz suyu goz ve mukozayi tahris eden bir ozellige burunur. Bu uzun vadeh havuzdaki metal aksamada zarar verir.

Havuz suyunun kaliteli olmasi icin ozellkle dokru PH oranin tuturulmasi gerektigi cok aiktir

KLOR

Havuz suyundaki artik (serbest) klor miktari, seks kurumlari yonemeliklerine bagl olarak ulken degisiklik gosterebilir. Yasal normal gereklilikern milyonda 0,2 ve 3,0 unitearasindadir (or. litrede 0,2 - 3,0 miligram).

Artik yada serbest klor ne anlaSIIR?

Filtreleme isleminden sonra bile, bakeriler uzerinde hipokloroz asit formunda etki gosteren klorun dezenfeksiyon ozelligiyle temizlenecek, bazikakeriler geride kalir.

Suya eklenen klor miktarida (bakteri ve oksidize organik maddeleri yok etmek icin gereklidir) havuzdaki maddeler ve yuzuciler tarafindan hauza tasinan yeti bakerileri yok etmek icin serbest kalir.

Suda hipokloroz asit formunda kalan bu klor serbest, artic klor olarak bilinir.

FILITRELEME

Havuz suyunun kimiyasal islem gormesine ek olarak filtreleme de gereklidir. iki islem de birbirini tamamlar.

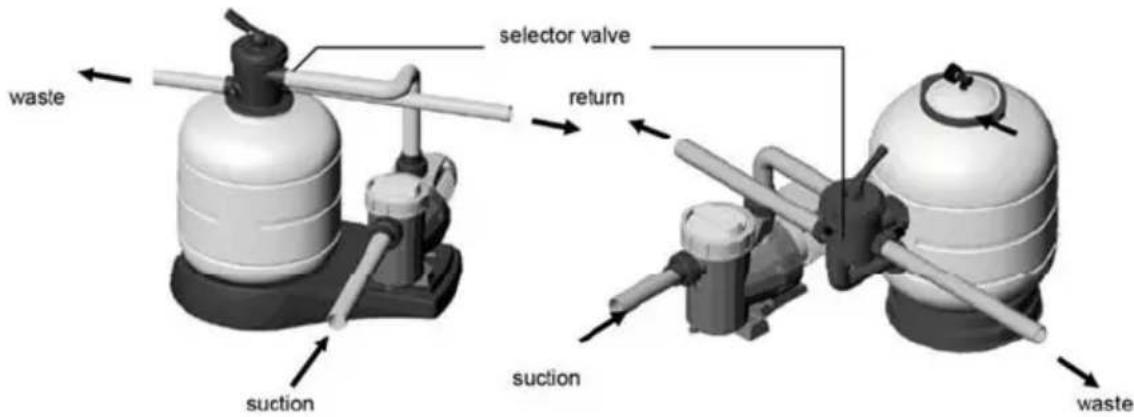

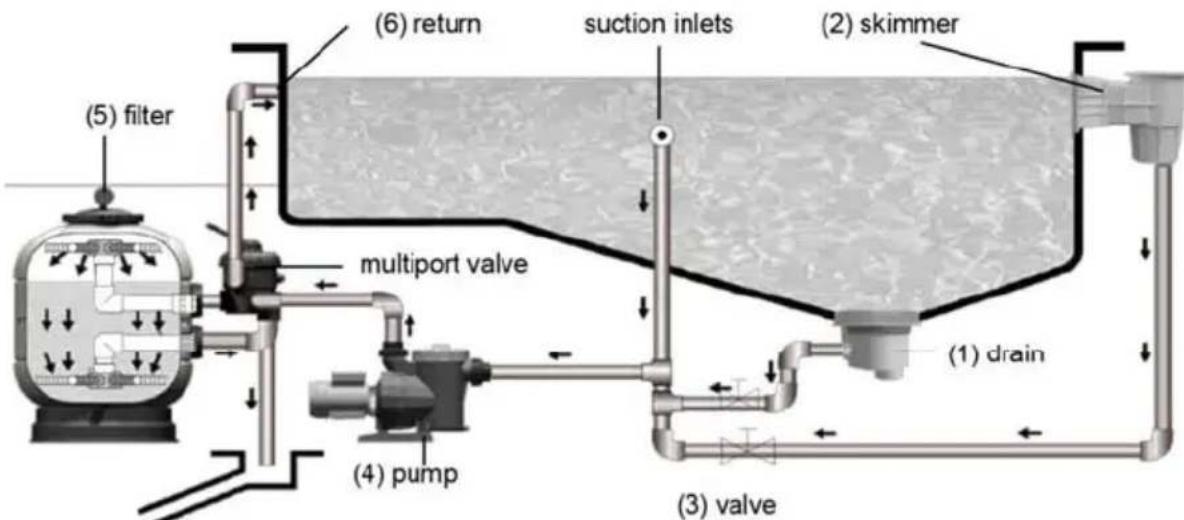

CALISMA PRENSIPLERI

Su havuzun tabanindaki ana giderlerden (1) ve havuz yüzeyindeki kevgirlerden (2) alinir ve ilgili valflerle (3) ayr bir boru tesisati araciligiyla pompa (4) uzerinden OC-1 filtresine (5) beslenir.

Filtrelemin ardindan su, genellikle havuzun aksi tarafina kevgirler ve ana giderlerin karisina monte edilmis geri beslemegirisleri (6) araciligyla havuza geri doner.

Filtredeki su OC-1 malzemesi icerisinden asaigt dogr geirilr ve asili kalan paraciklar burada tutulur.

Icerisinde tutulan parcaciciklarin temizlenmesi icin OC-1 malzemesinin duzenli araliklarla yikanmasi gerekir, bu islem ters yikama olarak bilinir.

Ters yikama akisin filtre icerisinde tersine cevrilmesi ve yerinden ayrilmis parcalari iceren suyun gidere yonlendirlmesiyegerekelestirilir.

Filtrenin normal ev kullaniminda yaklaik ayda bir kez ters yikanmasi gerekecektir. Ticari veya yari ticari bir ortamda kullanilursa, bu aralik maksimum haftada bire cikarilmalidir.

Bu ilkelerin goz onunde tutulmasyla ileride belirtilen tesiat ve isletme talimatlar ile beraber herhangi bir sorun cikmaz.

TESISAT

Filitre yuzme havuzuna mumkun oldugunca yakin ve tercihen havuz su seviyesinin 0,50 mt. alta monte edilmelidir. Kullanilabilecek bir gider bulundugundan emin olun.

Önemli: Cok yollu vanasciousim demir borve kenevir kullanmayin. Teflon banti ve plastik aksesuarlar kullanilmasi gereklidir. Cok yollu vananin borabaiglantis 1,5" vya 2 BSP yiv boyutunda olacaktir.

Gerekli bakimleri yapabilmek ve filtrenin omrunu uzun tutmak icin her zaman filtre etrafinda yeterli boşluk birakin. Filtrenin扭矩 calismasi icin etrafinda minimum 20 cm boş alan bulunmalidir.

MONTAJ

Filitrenin dokru montaji ici sunlari uygulayin:

1.- Filitreyi yatay vetemiz bir yuzeye koyun.
2.- Filitreyi nihai yerine yerleştinir.
3.- Yandan monte edilen vanaya sahip bir filtrte olmasi durumunda, cok yollu vanayi filtrte uzerine takin. Vana ve filtrearasinda baglantilarinogrdubir sekilde yapildigina emin olun.
4.- Alti yolu vananin su uç baglantisini yapin:
a) Pompadan vana ile altiyolluya baglanti
b) Altiyolludan rogara (bosaltma) baglanti ve
c) Altiyolludan besleme hattina baglanti Bu uc cikis vana uzerinde belirtilmistir.
5. Basinç olçüm tertibatini ve hava tahiye sistemi takin (bkz.parçali gürünüm). Su ----geçirmezlik conta ile garantı edildiginde teflon bant kullanmak gerekli degildir. El ile sikma yeterli ----olacçindan manometre te'sini bir alele sikmayın.

OC-1 DOLDURMA

OC-1 filtrinze doldurulmadiysa, filtreyi litre etiketinde detayli olarak verilen miktarda OC-1 ile doldurun. Islem asagidaki gibidir:
1.- Filtre yerine takildiginda OC-1 ile doldurun.
2.- Kapaqi cikarin (ustten monteliyse cok yolu vana)
3.- Gerekli miktarda OC-1'i filtreye dokun.
4.- Filtre kapagiri / cok yollu vanayi yerine sabitleyin ve boru tesisatini gerektigi sekilde baglayin.

TURKISH

FILTRENIN CALIŞMASI

Cok yollu vana filtreden maksimum verimliigi elde etmek icin gereken islemlerin seilmesine yarayan 6 pozisyona sahiptir.

ÖNEMLI: Çok yolu vananin pozisyonunu degişirken daima pompayı kapatın.

COK YOLLU VANA POZISYONLARI

Bu, cok yollu vananin cogunlukla kullanilacagi pozisyondur. Su filtreye ust kismdan girerve OC-1 filtrleme yataigndan gegerek, yuzme havuzuna geri beslenir.

GERI YIKAMA

Bu pozisyon FILTRELEME akisini tersine cevirir. Su simdi filtreye alltan girer ve ustten boşaltür. Bu, filtrin temizlenmesi isleminin bir parçasi olarak kullanilir.

RESIRKULASYON

Bu pozisyonda altiyollu vana, pompadan gelen suyun filitre icinden gechemed dire kt olarak havuza gitmesine olanak tanir. Bu normal olarak kullanilr. Filtreyle ilgili bir sorun varsa veya beliri kimyasal antma islemlerinin kullanilmasi durumunda.

BOSALTMA

Yüzme havuzunun boşaltilması gerekiyorsa bu filtré pompasi tarafindanGPCkeleşirilebilir. Bunun icin seçim valfi "ATIK" konumunda olmaldir. Pompanin yeterli emis yapabilmesi icin motor anatahliye valfı tamamen açık sekilde calistirilmaldir. Pompanin emis yapabilmesi icin on filtr ve anatahliye borularini suyla dolu tutun. Tahliye isleminden once kevgir valfleri ve alt temizlemevalflerinin kapali olduğundan emin olun.

DURULAMA

Bu fonksiyonda su filtrte icerisinden "Filtreleme" igleminde oldugu gibi gecer, ancak havuz suyuna geri verilmek yerine gadere yonlendirilir.

KAPALI

Adindanda anlasilacgi gibi bu konum filtreden pompaya giden suyu kapatmak icin ve pompadaki kollektoru acmak icin kullanir.

STARTUP

Filtredoldugunda.Asagidaki gibilerleyin:

1.- Cok yollu vanayi DURULAMA pozisyonuna getirin.
2.-Pompayi acin.
3.- Su filtreye girken basin ogier t-baiglantisi uzerindeki hava tahliyesini acin, filtreden yuksek miktarda hava tahliyesi olacaktir. Filtre igindeki suyun kademeli olarak yukseldigi goreceksiniz (seffaf bir kapaiginz varsa), hava tahliyesinden su gelmeye basladiginda tahiye vanasini kapatin.
4.-Pompayi durdurun ve cok yollu vanayi FILTRELEME pozisyonuna getirin.
5.-Pompayacin. Simdi suyu filtreliyorsunuz.

Birkaçgün boyunca hava tahiyesini ara siracarak, tahliye edilmesi gereken miktarda havanin birikip, birikmedigiin kontrl edin. Balaşkıta bazı OC-1 parçaları yüzecekir, bu tamamen normaldir. Yaklaşık 3 Gün icerisinde hepsi dibe ökecektir.

GERI YIKAMA / DURULAMA ISLEMI

Bu kilavuzun baslarinda detayl olarak belirtildigi gibi, filtre malzemesinin duzenli araliklarla temizlenmesi gerekir.

Islem asagidaki gibigerektelestirilr:

1.-Pompayikapatin.
2.- Cok yollu vana mandalini geri yikama pozisyonuna getirin.
3.- Geriyikama/tahliye borusu uzerindeki vanayi (varsa) acin.
4.-Pompayik yaklasik 30 saniye icin yeniden calistirin.
5.-Pompayi kapatin ve cok yollu vana mandalini durulama pozisyonuna getirin.
6.-Pompayi yaklasik 30 saniye icin calistirin.
7.- Her defasinda pompayi 2 dakika calisir halde birakarak, 1-6arasindaki islemleri tekarlayin.
8.- Geriyikama /tahliye borusu uzerindeki vanayi (varsa) kapatin.
9.- Cok yollu vana mandalini filtreleme pozisyonuna getirin.
10.-Pompayi yeniden calistirin.

BAKIM

Filtre kabugunu temizlemek icin solvent kullanmayin. Bu filtreye ozellikle parlakligina zarar verir.

Iyi durumda olmayan parca ve contalari her zaman degistirin.

Ters yikama ve durulama gerektiinde kullanim kitapciigindaki talimatlara uyun.

Daha iyi bir performans icin OC-1'i her yil temizleyin. Filtre icindeki OC-1'in yaklaik 5 yilda bir degistirlimesi tavsiye edilir.

KIS DONEMI:

Kis surence filitreye zarar gelmemesi icin asagidaki noktalaradikkat edilmelidir:

Yukaridaki talimatlari takiben ters yikama ve durulama yapin.

Filitredeksi suyu boasaltin.

Kullanilmadiğnda filitredekı kumu havalandirmak icin kapagi qikartin.

Kullanilmama periyodu bittiginde tekrar filitreyi calistirmak icin "baslatma" paragrafindaki talimatlari uygulayin.

GÜVENLIK UYARILARI:

Sistemi kesinlikle susuz calistirmayin.

Filitre ve vanayi calistirdiginzda, ilk once filitreyi kapatin.

Cocuk ve yetiskinerin systemd uzerinde oturmalarina izin vermeyin.

Sebeke suyunun basinci cok yuksek olabilecegien ve filtrenin musade etti g maksimum calisma basinci asabilecegien, filtreyi su sebekesine direkt olarak baglamayin.

Bir takim ozelliklerine (parlaklik, seffaflik ....) zarar verebileceginden kapagi solvent ile temizlemeyin

Bazi plastik parçalar kırilabileceğinden somumlari;cok sikmayin. Unutmayinki:tüm baglantilar yapildiginda, fazla sikiliqa gerek kalmaz.

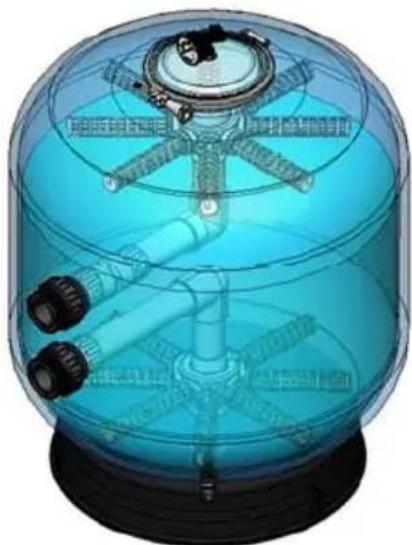

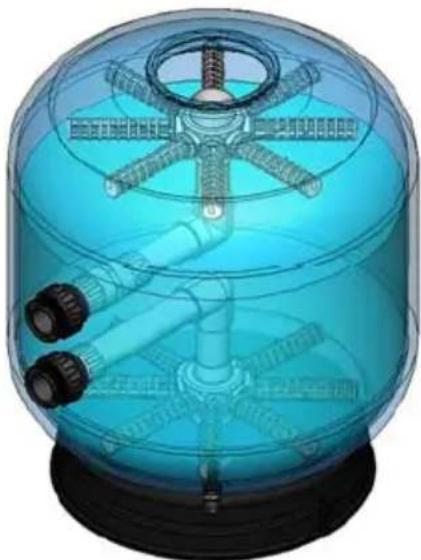

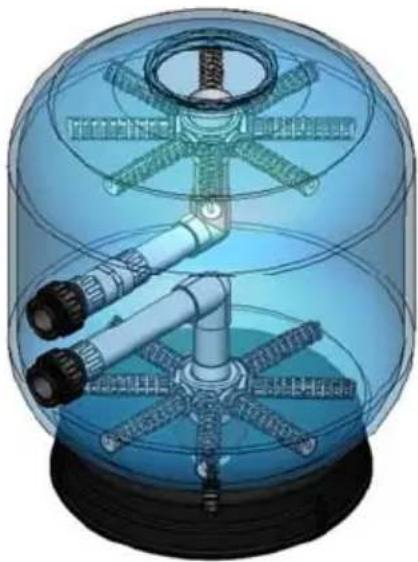

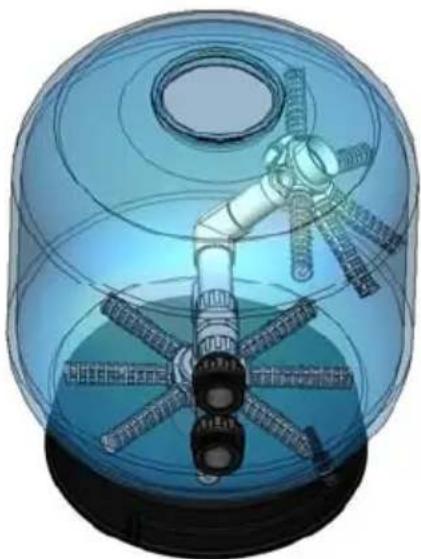

Dituzor duondurme talimalan

1-Kapaigi kaldirin.

2-Gereken yan kollari sokun ve OC-1 malzemesini doldurmak icin difuzoru cevirin. (Ozelliklerin verildigi etiketteki madde aurdugu kontrol edin)

3-Filtre OC-1 malzemesiyle doldugunda yan kollari gobe ge vidalayin ve difuzoru dikey pozisyona cevirin. (Aik hatin filtrenin ust tarafina baktigindan emin olun).

4-Kapagi yeniden takin, filtre calismaya hazirdir.
