Ürün tipi	Havuz kum filtresi
Marka	ASTRALPOOL
Model	Artic
Filtre malzemesi	Plastik (polipropilen veya benzeri)
Filtrasyon ortamı	0,5 ila 0,7 mm tane boyutunda silis kumu (kuvars)
Normal filtrasyon basıncı	0,8 kg/cm² (11,4 PSI)
Yıkama (geri yıkama) basıncı	1,3 kg/cm² (18,5 PSI)
Çok yollu vana konumları	Filtrasyon, Yıkama, Durulama, Devridaim, Boşaltma, Kapalı
Kum değiştirme sıklığı	Yaklaşık her 3 yılda bir
Kum temizliği	ASTRAL Filnet ürünü ile yıllık
Kışa hazırlık	Boşaltın, kapağı çıkarın, havalandırın
Güvenlik	Susuz çalıştırmayın; bağlantıları aşırı sıkmayın; çözücü kullanmayın
Yedek parçalar	Contalar, manometre, çok yollu vana, kapak
Kullanım	Filtrasyon pompalı havuz için

Sık sorulan sorular - Artic ASTRALPOOL

Havuz suyunun pH'ı nasıl ayarlanır?

İdeal pH 7,2 ile 7,6 arasındadır. Ayarlamak için pH+ veya pH- ürünü (Astral PH Minor gibi) kullanın. Bir test cihazı ile kontrol edin.

Ne kadar klor muhafaza edilmelidir?

Serbest klor 0,20 ile 0,60 mg/L (0,2 ila 0,6 ppm) arasında olmalıdır. Kontrol etmek için bir test cihazı kullanın.

Filtre yıkaması (geri yıkama) nasıl yapılır?

Pompayı durdurun, vanayı YIKAMA konumuna getirin, vanaları açın, pompayı 2 dakika çalıştırın, ardından durdurun.

Filtre ne zaman yıkanmalıdır?

Manometredeki basınç 1,3 kg/cm² (18,5 PSI) değerine ulaştığında.

Filtre nasıl kurulur?

Filtreyi havuzun mümkün olduğunca yakınına, tercihen su seviyesinin 0,50 m altına yerleştirin. Bağlantılar için plastik bağlantı parçaları ve teflon bant kullanın.

Hangi tür kum kullanılmalı ve nasıl doldurulmalı?

Tane boyutu 0,5 ila 0,7 mm olan silis kumu kullanın. Filtreyi yarısına kadar suyla doldurun, kumu dökün, ardından conta yuvasını temizleyin ve kapağı kapatın.

Filtre kışa nasıl hazırlanır?

Bir yıkama ve durulama yapın, suyu boşaltın, kış boyunca havalandırmak için kapağı çıkarın. İlkbaharda devreye alma işlemini takip edin.

Filtrelenmiş su akışı zayıfsa ne yapmalı?

Ön filtre sepetinin tıkalı olmadığını, pompanın doğru yönde döndüğünü ve boruların tıkalı olmadığını kontrol edin.

Basınç hızla yükselirse ne yapmalı?

pH'ı (çok yüksek) ve kloru (çok düşük) kontrol edin. Uygun ürünlerle ayarlayın.

Önemli güvenlik talimatları nelerdir?

Filtreyi asla susuz çalıştırmayın, sistemi prize takılıyken kullanmayın, üzerine oturmayın, doğrudan su şebekesine bağlamayın ve kapağı temizlemek için çözücü kullanmayın.

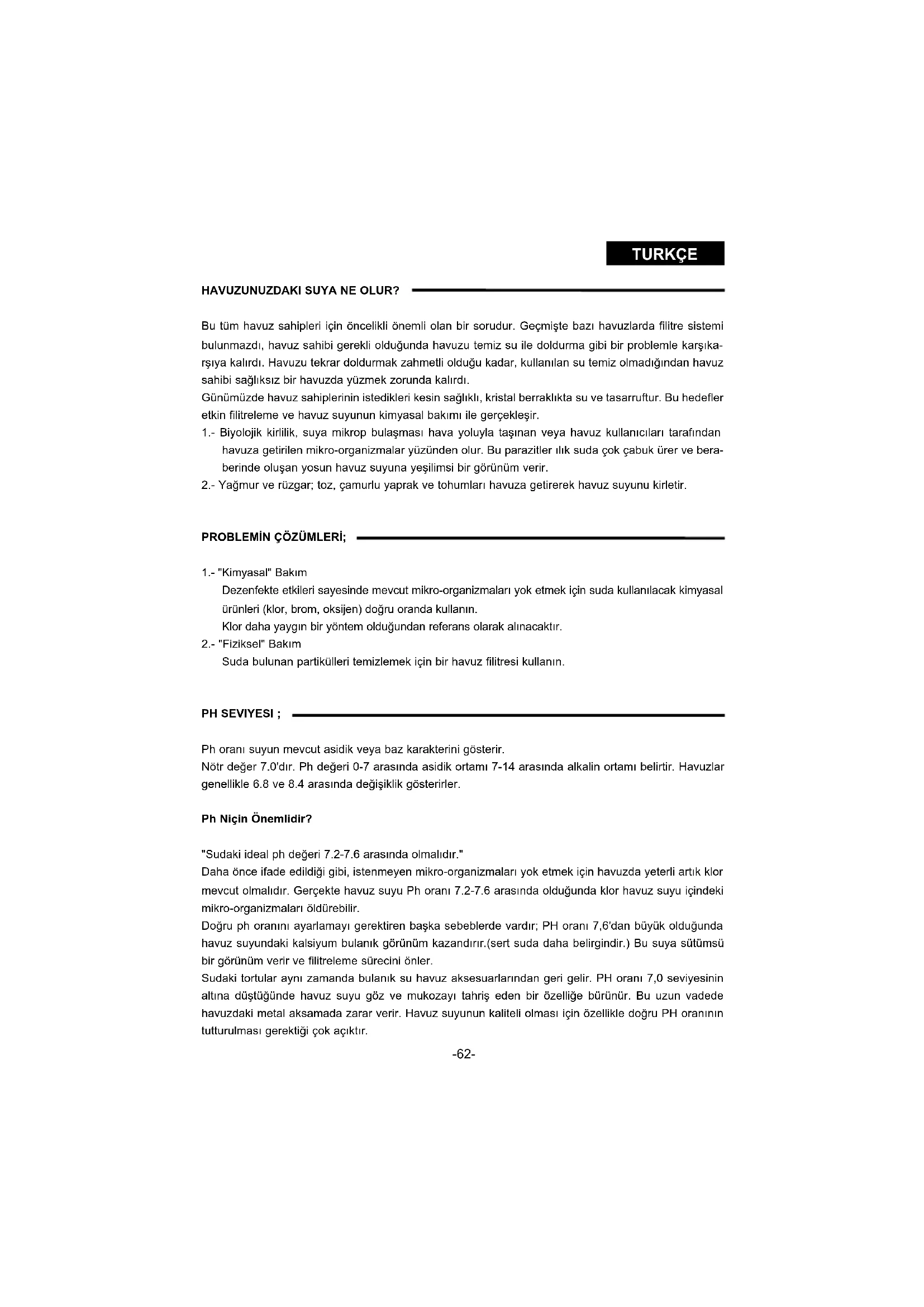

KULLANIM KILAVUZU Artic ASTRALPOOL

Bu tum havuz sahipleri icin oncelikli onemi olan bir sorudur. Geçmîste bazı havuzlarda filtre sistemi bulunmazdir, havuz sahibi gerekli oldugunda havuzu temiz su ile doldurma gibi bir probleme karşika-rsiya kalirdi. Havuzu tekrar doldurmak zahmetli oldugu kadar, kullananan su temiz olmadigiindan havuz sahibi seksisiz bir havuzda yüzkek zorunda kalirdi.

Günümuzde havuz sahiplerinin istedikleri kasinayoğlıkli, kristal berraklikta su ve tasarruftur. Bu hedefler etkin filitreleme ve havuz suyunun kimiyalbakimi ileGPCklesir.

1.- Biyolojik kirlilik, suya mikrop bulasmasi hava yoluyla taşınan veya havuz kullanicişi tarafindan havuza getirilen mikro-organizmalar yüzunden olur. Bu parazitler ilk padaçok cabuk ür er ve beraberinde olusan yosun havuz suyuna yesilimi bil gürünüm verir.
2.- Yagmur ve ruzgar; toz, camurlu yaprak ve tohumlari havuza getirerek havuz suyunu kirtir.

PROBLEM IN COZUMLERI;

1.-"Kimyasal" Bakim

Dezenfekte etkileri saysinde mevcut mikro-organizmalari yok etmek icin pada kullanilacak kimyasal urunleri (klor, brom, oksijen)DOGRU ORanda kullanin.

Klor daha yaygin bir yontem oldugundan referans olarak alinacaktir.

2.- "Fiziksel" Bakim

Suda bulunan partikulleri temizlemek icin bir havuz filtresi kullanin.

PH SEVIYESI;

Ph orani suyun mevcut asidik veya baz karakterini gosterir.

Notr deger 7.0'dir. Ph degeri 0-7arasinda asidik ortami 7-14arasinda alkalin ortami belirtir. Havuzlar genellike 6.8 ve 8.4arasinda degisiklik gosterirler.

Ph Niçin Onemlidir?

"Sudaki ideal ph degeri 7.2-7.6arasinda olmalidir."

Daha once ifade edildigi gibi, istenmeyen mikro-organizmalari yok etmek icin havuzda yeterli artik klor mevcut olmalidir. Gerekte havuz suyu Ph orani 7.2-7.6arasinda oldugunda klor havuz suyu icindeki mikro-organizmalari oldurebilir.

Doğru ph oranini ayarlamayi gerektiren baska sebeblerde vardir; PH orani 7,6'dan buyuk oldugunda havuz suyundaki kalsiyum bulanik görünüm kazandir.(sert pada daha belirgindir.) Buuya sūtumsübir görünüm verir ve filtreleme surecini onler.

Sudaki fortular ayni zamanda bulanik su havuz aksesuarlarindan geri gelir. PH orani 7,0 seviyesinin altina duistugunde havuz suyu goz ve mukozayi tahris eden bir ozelliige burunur. Bu uzun vadede havuzdaki metal aksamada zarar verir. Havuz suyunun kaliteli olmasi增長 zellilke dokru PH orangin tutturulmasi gerektigi研究成果

TURKQE

KLOR;

Havuz suyundaki artik (serbest) klor miktari ulkeden ükeye degisir. Mevcut saglik kurumlarin din duzenlemelerine bagl olarak tipik yasal gereksinimler litre basina 0,2-0,6 mgarasinda olmaldir.

ARTIK YADA SERBEST KLOR ILE NE ANLAŞILIR?

Filtreleme surecinden sonra bile Juda klorun dezenfektan özelliği ile genelde hipoklorit asit formunda etkili oldugu yok edilecek bazikakteriler kalir.

Suya eklenen klor miktarida (bakteri ve oksidize organik maddeleri yok etmek icin gereklidir.) havuzdaki maddeler ve yuzuculer tarafindan havuza tasinan yeti bakterileri yok etmek icin serbest kalir.

Hipoklorit asit formunda pada kalan bu klor serbest, artik klor olarak bilinir.

FILITRELEME;

Filtreleme suyun kimiyal bakimyla desteklenmelidir.

Bu iki yontem birbirinden ayrilmaz.

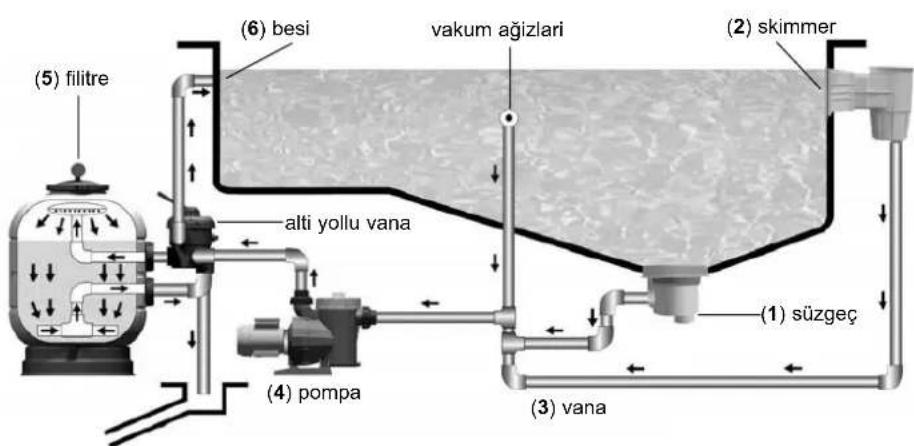

CALISMA PRENSIPLERI;

Su havuz tabanindaki süzgeçlerden (1) ve havuz yüseyindeki skimmerlerden (2) emilerek ayri bir borulama sistemi ve buna bagl vanalarla (3) pompaya (4) ve oradanda kum filtresine (5) gonderilir.

Su filitrelemeden sonra besi nozullariyla (6) havuza geri gelir ve karst tarafta bulunan skimmerler ve taban suzgeclinden filitreye doner. Su filitre icindeki kuartz kumarasindan asaglya dogru sirkule edilir ve partkuller burada tutulur.

TURKÇE

Filitre kumunun icerde kalan partikullerin temizlenmesi icin beliri araliklarla yikanmasi gerekir. Bu iglem filitre icindeki akis tersine cevrilerek ve partikullerin yerinden cikartilarak atilmasi ileGPCkelestiir. Bu ilkelerin goz onunde tutulmasiya ileride belirtilen tesisat ve isletme talimatlari ile beraber herhangi bir sorun cikmaz.

Filtre basinci 1,3 kg/cm²'nin uzerine sekstiğnda kum filtresinin ters yikanması gerekmektedir.

TESISAT;

Filitre yuzme havuzuna mumkun oldugunca yakin ve tercihen havuz su seviyesinin 0,50 mt. alta monte edilmelidir. Filitrenin monte edildigi yerde drenaj olmasina dikkat edilmelidir.

Onemli: Cok yollu vana baglantisi icin demir boru ve kenevir kullanmayin. Teflon banti ve plastik aksesuarlar kullanilmasi gereklidir. 112 "ve 2" baglantiya diyi yada yapistirma boru baglantilari uygundur.

Gerekli bakimlari yapabilmek ve filitrenin omrunu uzun tutmak icin her zaman filitre etrafinda yetleri boşluk birakin.

MONTAJ;

Filtrenin dokru montaji icin sunlar uygulayin:

1.- Filitreyi yatay ve temiz bir yüzeye koyun

2.- Filitreyi nihai yerine yerleştinir

3.- Yandan vanali bir filitre kullanildiginda, alto yollu vanayi filitreye baglayin. Vana ve filitrearasinda baglantilarin dogrbir sekilde yapildigina emin olun

4.-Alti yolu vananin 山 uç baglantisini yapin

a) Pompadan vana ile altiyolluya baglanti
b) Altiyolludan rogara (bosaltma) baglanti ve
c) Altiyolludan beslme hattina baglanti. Bu cikis vana uzerinde belirtilmistir

TURKQE

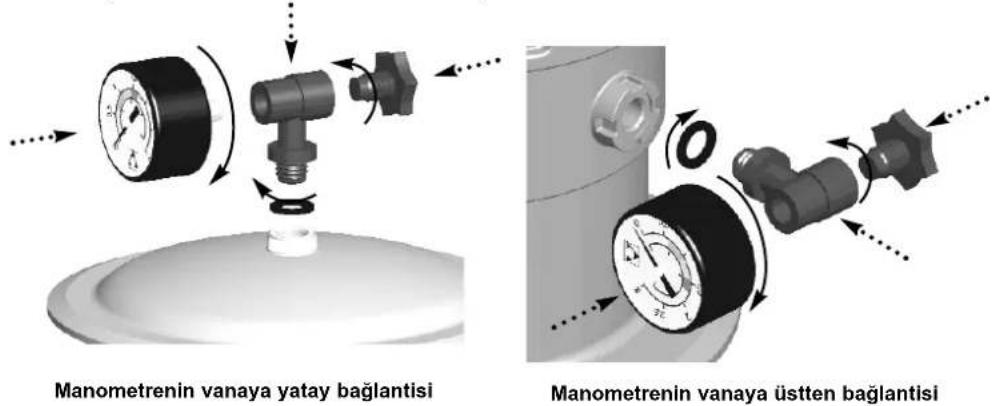

5.- Manometre Te'sini hava alma vidasini, purjoru, manometreyi, (sekilde beirtilmistir) yerleştin. SuGPCirmezlik conta ile garanti edildiginde teflon bant kullanmak gerekli degildir. El ile sikma yeterli olacagindan manometre te'sini bir alette sikmayin.

KUM KOYULMASI

Filitrenizden en iyi randmani alabilmeniz ici filtrenin miktari ozellikleri filitre uzerindeki plakette belirtilen ve capi 0,5-0,7 mmarasinda alan kum ile doldurulmasi gerekmektedir.

Devaminda:

1.- Filitreyi nihai yerinde, boru baglantilari yapildiktan sonra kum ile doldurun
2.-Kapagi veicontasini cikartin
3.- Filitreyi yarisina kadar su ile doldurun
4.- Gereken kum miktarini filitreye dokun
5.- Kapak contasinin oturma yerini temizleyin
6.- Filitre kapagini yerine takin

FILITRELEME ISLEMI

Altiyollu vanada filtreden en iyi ranimani alabilmek icin gereki iglemlerden birinin seclecegi 6 pozisyonylu bir kol bulunmaktadir.

Önemli: Altiyollu vananin pozisyonyedehyigecegeinden her zaman pompayt stop ediniz.

TURKGE

FILITRELEME

Pompayi kapali tutarak altiyollu vana kolunu filtreleme pozisyonuna getirin.

Pompayi calistirin.

Bu operasyon sirasinda basinç aygiti filtrenin doyma derecesini gosterdiginde zaman zaman tetkik edilmelird. Basinç 1,3kg/m² ye ulastiginda Backwash (ters yikama) islemi uygualanmaldir. Dip emis ve skimmer vanalarhi havuz yuzeyinde kalan parcaciclara gore ayarlanmaldir. Unutmayinizki dip emis vanasini tam actiginzda skimmerlerden emis azalir. Eger skimmerlerden emis fazla ise, dip emis vanasini kisin.

0,8 kg/cm² - 11,4 PSI: filtreleme surecinin basindaki normal basinç

1,3 kg/cm² - 18,5 PSI: bu basinç (ters yikama) zamaninin geldagini gosteriyor

TERS YIKAMA

Her kum yaku, filtreleme islemisirasinda tutulan partikuleri toplayan binlerce kanal olusturur. Suyun icinden geqmese alanak taniyan bu serbest kanallar surekli azalma gosterir. Bu yuzden basing 1,3kgs/cm2 ye ulaana kadar devamli yukselir. Bu noktada filitre kumu daha fazla partikul toplayamayacagindan asagidaki gibi temizlenmelidir.

Alti yolluvanayi "Back wash" ters yikama pozisyonuna getirin. Denge deposu ve Besi vanalarini açık tutarak, pompayi acin ve 2dk.calistirin (Bu sure filitrenin kirliligne gore degisebilir.) Bu islem tamamlandiginda filitreyi bloke eden tum kir disari atilir.

TURKQE

RESIRKULASYON

Bu pozisyonda altiyollu vana, pompadan gelen suyun filitre icinden gecomeden direkt olarak havoza gitmesine olanak tanir.

BO$ALTMA (WASTE)

Eger yuzme havuzunun suyunda direktolarakana rogara baglayarakbosaltma durumunda pompa kullanilarak su bosaltilmaldir.

Bunu yapmak icin alto yollu vana "waste" konumunda olmalidir. Motor dip emis vanasi aqik tutularak calistirilr.

Pompa icin yeterli emisi saglamak icin kollektor ve tum bosaltmaborusu su ile doldurulmalidir

DURULAMA (RINSE)

Altyollu vana "Backwash" (ters yikama) islemi gerekteklestirildikten ve "filitre" pozisyonuna getirildikten sonra, yuzme havuzuna akan su 1-2 saniye bulanik olacaktir.

Bu sekilde suyun havuza ulasmasini onlemek icin calisma sekli asagida belirtilen, altiyollu vana icin bir "durulama" pozisyonyu bulunmaktadir:

Ters yikamadan hemen sonra vanayi durulama pozisyonuna getirin ve 1 dk. Icin pompayi calistirin. Pompayi kapadiktan sonra vanayi filitre pozisyonuna getirin.

Bu pozisyon durulanan suyun direkt olarak rogara gitmesini saglar.

TURKÇE

KAPALI (CLOSED)

Adindanda anlašilacgī gibi bu konum filtreden pompaya gadensuyu kapatmak icin ve pompadaki kollektüraçmak icin kullanilir.

ISLETME

Kum filitreye konduğunda yikanmaldir. Bunun icin asagidaki islemleri takip edin.

1.- Altiyollu vanayi "Lavado" (wash) konumuna getirin.
2.- Havuz emis borularini Kontrol eden vanalari acin ve pompayi 4 dk.calistirn.
3.-Pompayi kapatin ve altiyolu vana kolun "Filtration" (Filtering) konumuna getirin. Bu islemler yapildiktan sonra, filtre havuz suyun filtre etmeye hazir hale gelir.

Önemli: Altiyollu vana kolunun konumu degiştinde pompa kapatilmaldir.

BAKIM

Filtre kabugun temizlemek icin solvent kulanmayin. Bu filtreye ozellikle parlakligina zarar verir. Iyi durumda olmayan parca ve contalari her zaman degistirin.

Ters yikama ve durulama gerektiginde kullanim kitapciigindaki talimatlara uyun.

Daha iyi bir performans icin kimyasal urunleriyhe yil kumu temizleyin. Filitre icindeki kumun yaklakir her uic yilda bir degistirlimesi gerekmektedir.

KIS DÖNEMI

Kis surence filtreye zarar gelmemesi icin asagidaki noktalara dikkat edilmelir.

Yukaridaki talimatlari takiben ters yikama ve durulama yapin.

Filitredeki suyu boşaltın.

Kullanilmadiigianda filtredeki kumu havalandirmak icin kapagi cikartin.

Kullanilmama periyodu bittiginde tekrar filitreyi calistirmak icin "baslatma" paragrafindaki talimatlari uygulayin.

TURKQE

ETKİSİ	SEBEP	ÇÖZÜM
Filitreden点钟 az su geleçmesi. Emmenin zahlı f İlemesi.	Filitre bloke oluzhtar	Filitreyi temizleyin.
	Motor Ters yocene calistiriniz.	Motorun calistigi ynde motor góvdesindeki oku kontrl edin. Eşer yanlışsa motor baglantilarincedeşirin.
	Vakum borulari bloke olur.	Temizleyin.
Filitreleme ilemi sirasinda basın:hızza:yükseliyor.	Suyen ph'l:yüksek (bulanık su).	Ph:dusürucü ile ph:oranı:dusürün.
	Klor eksikligi (yeşilimi su).	Klor ilave edin.
Basın:c Güstergesi sikiGeorgeğisior.	Pompa hava aliyor.	Filitre ve vakum borularindaki sizificantari kontrl edin.
	Emiş yişi kapali.	Emiş vanalarinin:tümüyle,açık oldalıkun kontrl edin.

*Erger ok yoksa motor yonu asaigdaki gibi olmaldir.

Pompanin önunde durun, yani giris borusunun oldugu yerde (motor arkadayken)
Motor yönunun saat yönunun tersinden oldugundan emin olun.

GUVENLIK UYARILARI

Sistemi kesinlikle susuz calistirmayin.

Filitre ve vanayi calistirdiginiza, lk once filitreyi kapatin.

Cocuk ve yetiskinerin system uzerinde oturmalarina izin vermeyin.

Sebeke suyunun basinci cok yuksek olabilecginden ve filtrenin musade ettiigi(Maximum calisma basinci asabilecginden, filtreyi su sebekesine direkt olarak baqlamayin. Bir takim ozelliklerine (parlaklik,seffaflik...) zarar verebilecginden kapagi solvent ile temizlemeyin.

Bazi plastik parçalar kırilabileğinden somumlari çok sikmayin. Unutmayınki:tüm baglantilar yapil-diğinda, fazla sikliga gerek kalmaz.
