Ürün Tipi	Havuz Kum Filtresi
Marka	AstralPool
Model	Aster
Gövde Malzemesi	Takviyeli Plastik
Vana Tipi	6 konumlu çok yollu vana (Filtrasyon, Yıkama, Durulama, Devridaim, Boşaltma, Kapalı)
Filtre Malzemesi	Silika kumu, tane boyutu 0,5 - 0,7 mm
Manometre	Entegre, basınç kontrolü
Normal Çalışma Basıncı	0,8 kg/cm² (11,4 PSI)
Önerilen Yıkama Basıncı	1,3 kg/cm² (18,5 PSI)
Maksimum Çalışma Basıncı	1,3 kg/cm² (aşmayın)
Bağlantı	Plastik boru tesisatı, 3 parçalı bağlantı elemanları (1 ½ ve 2 inç)
Ana Fonksiyonlar	Filtrasyon, geri yıkama, durulama, devridaim, boşaltma, kapalı
Önerilen Kurulum	Temiz, yatay bir yüzey, havuz su seviyesinin 0,50 m altında
Günlük Bakım	Basınç > 1,3 kg/cm² olduğunda yıkama yapın
Kum Temizliği	Yılda bir kez ASTRAL Filnet katı veya sıvı ürünü ile
Kum Değişimi	Yaklaşık 3 yılda bir
Kışlama	Suyu boşaltın, kapağı çıkarın, havalandırın
Güvenlik	Susuz çalıştırmayın, fişe takılıyken müdahale etmeyin, cihazın üzerine oturmayın
Yedek Parçalar	Contalar, kapak, vana, manometre - tedarikçide mevcuttur
Onarılabilirlik	Contaların ve plastik parçaların kolay değişimi

Sık sorulan sorular - Aster ASTRALPOOL

Aster filtresi için kullanılacak kumun tane boyutu nedir?

Önerilen tane boyutu 0,5 ila 0,7 mm silika kumu içindir.

Aster filtresi nasıl kurulur?

Filtreyi yatay ve temiz bir yüzeye, tercihen havuz su seviyesinin 0,50 m altına kurun. Boruları bağlamak için plastik aksesuarlar ve teflon bant kullanın, asla demir veya keten kullanmayın.

Filtre ne zaman yıkanmalıdır?

Manometre basıncı 1,3 kg/cm² (18,5 PSI) değerine ulaştığında yıkama yapın, bu kumun tıkandığını gösterir.

Geri yıkama nasıl yapılır?

Çok yollu vanayı YIKAMA konumuna getirin (pompa kapalıyken), ardından pompayı 2 dakika çalıştırın. Kirler kanalizasyona atılır.

Suyun pH değeri neden önemlidir?

Havuz için ideal pH 7,2 ile 7,6 arasındadır. Yüksek pH (>7,6) kireçlenmeye ve bulanıklığa, düşük pH (<7,2) ise suyu aşındırıcı yapar ve gözleri tahriş eder.

Suda ne kadar klor bulunmalıdır?

Serbest klor seviyesi 0,20 ile 0,60 mg/L (veya 0,2 ila 0,6 ppm) arasında olmalıdır.

Filtrelenen suyun debisi düşükse ne yapmalıyım?

Pompanın ön filtre sepetini kontrol edin (temizleyin), pompanın doğru yönde döndüğünden (ok yönü) ve boruların tıkanmadığından emin olun.

Kışın filtre nasıl bakım yapılır?

Önce yıkama ve durulama yapın, filtredeki suyu tamamen boşaltın, ardından havalandırma için kapağı çıkarın.

Filtrenin kumu ne zaman değiştirilmelidir?

Kumun yaklaşık 3 yılda bir değiştirilmesi ve yılda bir kez ASTRAL Filnet gibi bir ürünle temizlenmesi önerilir.

Çok yollu vanayı bağlamak için demir boru kullanabilir miyim?

Hayır, korozyonu önlemek ve sızdırmazlığı sağlamak için plastik aksesuarlar ve teflon bant kullanmak zorunludur. Demir, keten ve solvent önerilmez.

KULLANIM KILAVUZU Aster ASTRALPOOL

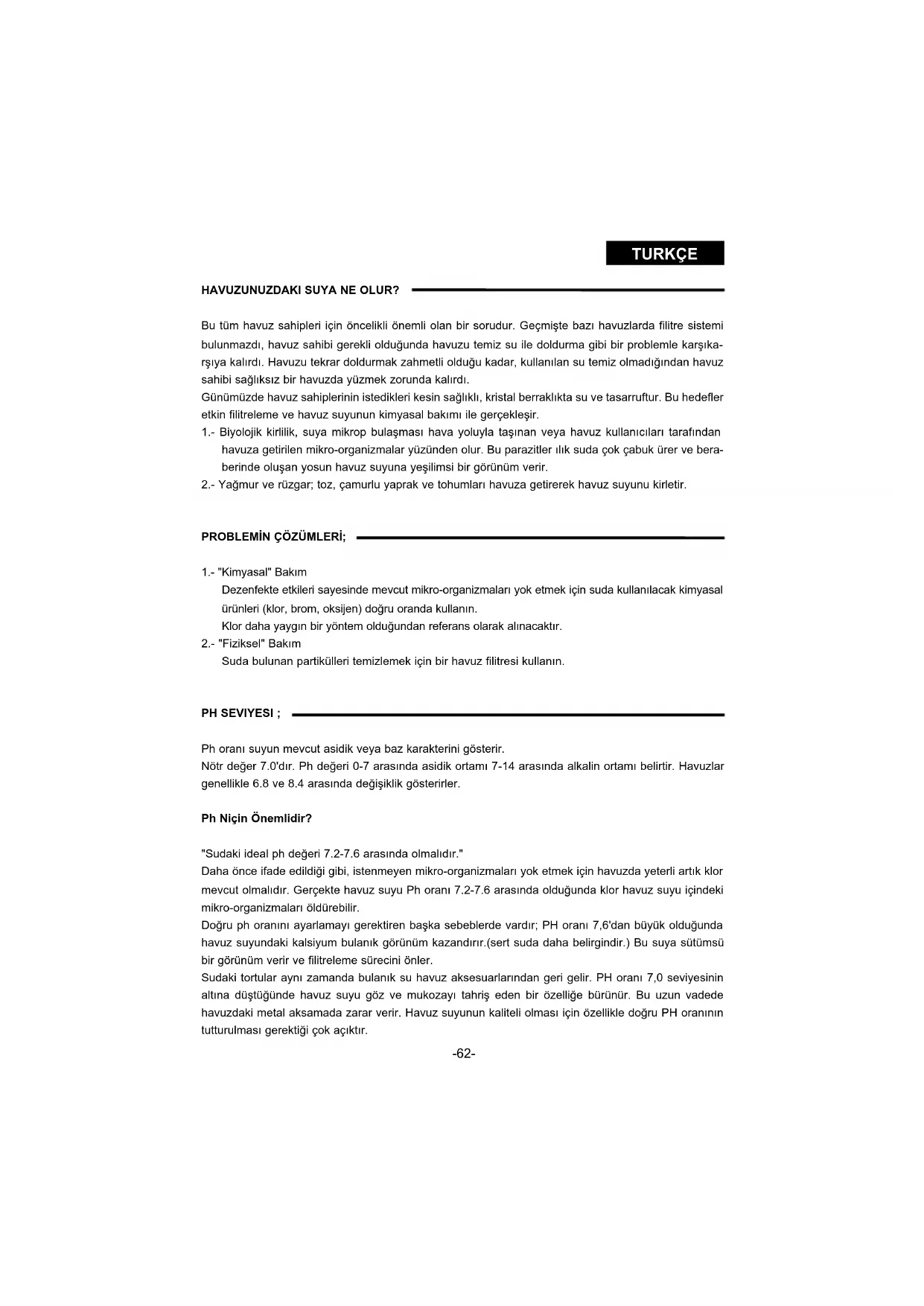

Bu tum havuz sahipleri icin oncelikli onemi olan bir sorudur. Geçmîste bazı havuzlarda filtre sistemi bulunmazdir, havuz sahibi gerekli oldugunda havuzu temiz su ile doldurma gibi bir probleme karşika rsiya kalirdi. Havuzu tekrar doldurmak zahmetli oldugu kadar, kullananan su temiz olmadigiindan havuz sahibi seksisiz bir havuzda yüzkek zorunda kalirdi.

Günümuzde havuz sahiplerinin istedikleri kasinayoğlıkli, kristal berraklikta su ve tasarruftur. Bu hedefler etkin filitreleme ve havuz suyunun kimiyalbakimi ileGPCklesir.

1.- Biyolojik kirlilik, suya mikrop bulasmasi hava yoluyla taşınan veya havuz kullanicişi tarafindan havuza getirilen mikro-organizmalar yüzunden olur. Bu parazitler ilk padaçok cabuk ür er ve beraberinde olusan yosun havuz suyuna yesilimi bil gürünüm verir.
2.- Yagmur ve ruzgar; toz, camurlu yaprak ve tohumlari havuza getirerek havuz suyunu kirtir.

PROBLEM IN COZUMLERI;

1.-"Kimyasal" Bakim

Dezenfekte etkileri saysinde mevcut mikro-organizmalari yok etmek icin pada kullanilacak kimyasal urunleri (klor, brom, oksijen)DOGRU ORanda kullanin.

Klor daha yaygin bir yontem oldugundan referans olarak alinacaktir.

2.- "Fiziksel" Bakim

Suda bulunan partikulleri temizlemek icin bir havuz filtresi kullanin.

PH SEVIYESI;

Ph orani suyun mevcut asidik veya baz karakterini gosterir.

Notr deger 7.0'dir. Ph degeri 0-7arasinda asidik ortami 7-14arasinda alkalin ortami belirtir. Havuzlar genellike 6.8 ve 8.4arasinda degisiklik gosterirler.

Ph Niçin Onemlidir?

"Sudaki ideal ph degeri 7.2-7.6arasinda olmalidir."

Daha once ifade edildigi gibi, istenmeyen mikro-organizmalari yok etmek icin havuzda yeterli artik klor mevcut olmalidir. Gerekte havuz suyu Ph orani 7.2-7.6arasinda oldugunda klor havuz suyu icindeki mikro-organizmalari oldurebilir.

Doğru ph oranini ayarlamayi gerektiren baska sebeblerde vardir; PH orani 7,6'dan buyuk oldugunda havuz suyundaki kalsiyum bulanik görünüm kazandir.(sert suda daha belirgindir.) Buuya sūtumsübir görünüm verir ve filtreleme surecini onler.

Sudaki fortular ayni zamanda bulanik su havuz aksesuarlarindan geri gelir. PH orani 7,0 seviyesinin altina duistugunde havuz suyu goz ve mukozayi tahris eden bir ozelliige burunur. Bu uzun vadede havuzdaki metal aksamada zarar verir. Havuz suyunun kaliteli olmasi增長 zellilke dogru PH oraninittutturulmasi gerektigi cok aiktir.

TURKQE

KLOR;

Havuz suyundaki artik (serbest) klor miktari ulkeden ükeye degisir. Mevcut saglik kurumlarin din duzenlemelerine bagl olarak tipik yasal gereksinimler litre basina 0,2-0,6 mgarasinda olmaldir.

ARTIK YADA SERBEST KLOR ILE NE ANLAŞILIR?

Filtreleme surecinden sonra bile Juda klorun dezenfektan özelliği ile genelde hipoklorit asit formunda etkili oldugu yok edilecek bazikakteriler kalir.

Suya eklenen klor miktarida (bakteri ve oksidize organik maddeleri yok etmek icin gereklidir.) havuzdaki maddeler ve yuzuculer tarafindan havuza tasinan yeti bakterileri yok etmek icin serbest kalir.

Hipoklorit asit formunda pada kalan bu klor serbest, artik klor olarak bilinir.

FILITRELEME;

Filtreleme suyun kimiyal bakimyla desteklenmelidir.

Bu iki yontem birbirinden ayrilmaz.

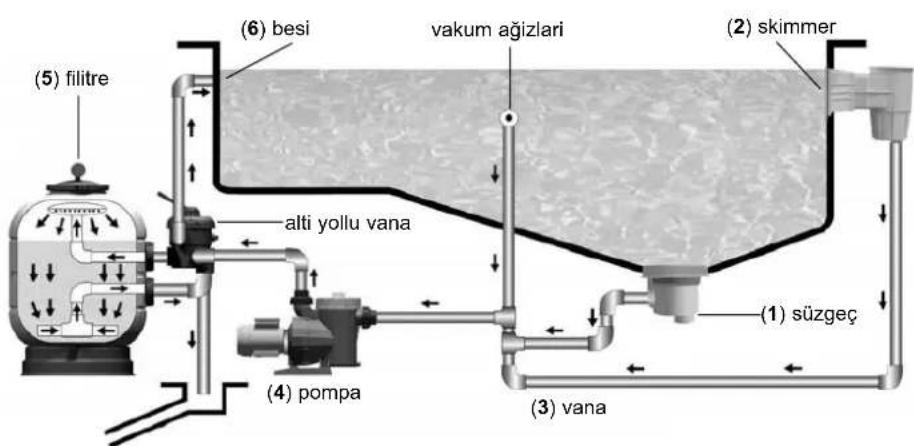

CALISMA PRENSIPLERI;

Su havuz tabanindaki süzgeçlerden (1) ve havuz yüseyindeki skimmerlerden (2) emilerek ayrì bir borūlama sistemi ve buna baglı vanalarla (3) pompaya (4) ve oradanda kum filtresine (5) gonderilir.

Su filitrelemeden sonra besi nozullariyla (6) havuza geri gelir ve karst tarafta bulunan skimmerler ve taban suzgeclinden filitreye doner. Su filitre icindeki kuartz kumarasindan asaglya dogru sirkule edilir ve partkuller burada tutulur.

TURKGE

Filitre kumunun icerde kalan partikullerin temizlenmesi icin beliri araliklarla yikanmasi gerekir. Bu islem filtre icindeki akis tersine cevrilerek ve partikullerin yerinden cikartilarak atilmasi ileGPCkelestiir. Bu ilkelerin goz onunde tutulmasiya ileride belirtilen tesisetve isletme talimatlare il beraber herhangi bir sorun cikmaz.

Filitre basinci 1,3 kg/cm²'nin üzerine sekstiğnda kum filtresinin ters yikanması gerekmektedir.

TESISAT;

Filitre yuzme havuzuna mumkun oldugunca yakin ve tercihen havuz su seviyesinin 0,50 mt. altina monte edilmelird. Filitrenin monte edildigi yerde drenaj olmasina dikkat edilmelird.

Önemli: Çok yollu vana böglantı icin demir boru ve kenevir kullanmayın. Teflon banti ve plastik aksesuarlar kullanilmasi gereklidir. 1½" ve 2" böglantıya disli yada:yapistirma boru böglantilaruygundur.

Gerekli bakimlari yapabilmek ve filitrenin omrunu uzun tutmak icin her zaman filitre etrafinda yeterli boşluk birakin.

MONTAJ;

Filtrenin dokru montaji icin sunlari uygulayin:

1.- Filitreyi yatay ve temiz bir yüzeye koyun

2.- Filitreyi nihai yerine yerlestirin

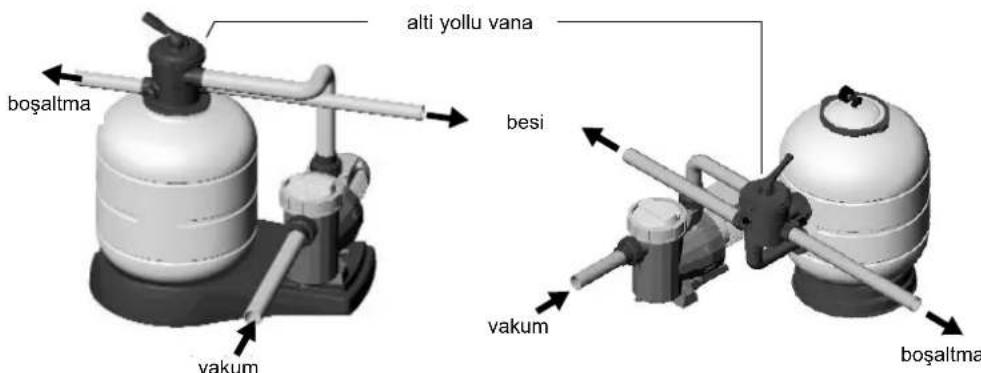

3.- Yandan vanali bir filitre kullanildiginda, alti yollu vanayi filitreye baglayin. Vana ve filitrearasinda beglantilarin dogru bir sekilde yapildigina emin olun

4.- Altj yollu vananin su uç baglantisinj yapin

a)Pompadan vana ile altiyolluya baglanti
b) Altiyolludan rogara (bosaltma) baglanti ve
c) Altyolludan beslme hattina baglanti. Bu cikis vana uzerinde belirtilmistir

TURKQE

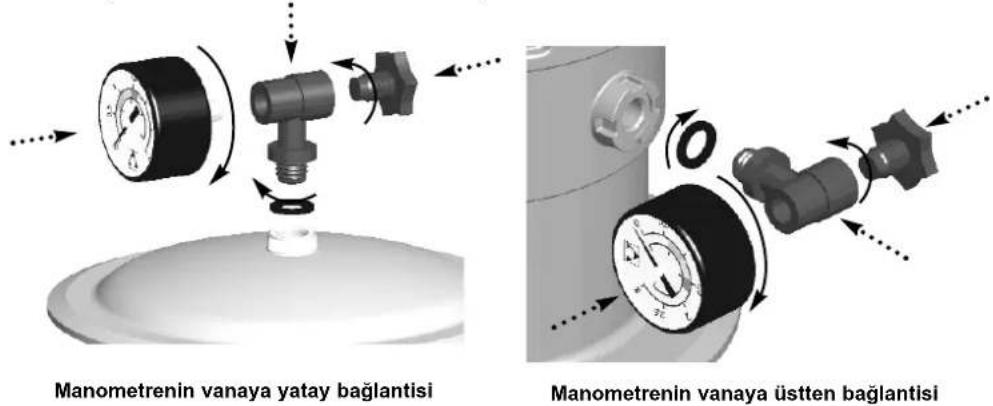

5.- Manometre Te'sini hava alma vidasini, purjoru, manometreyi, (sekilde beirtilmistir) yerleştin. SuGPCirmezlik conta ile garanti edildiginde teflon bant kullanmak gerekli degildir. El ile sikma yeterli olacagindan manometre te'sini bir alette sikmayin.

KUM KOYULMASI

Filitrenizden en iyi randmani alabilmeniz ici filtrein miktari ozellikleri filitre uzerindeki plakette belirtilen ve capi 0,5-0,7 mmarasinda alan kum ile doldurulmasi gerekmektedir.

Devaminda:

1.- Filitreyi nihai yerinde, boru baglantilari yapildiktan sonra kum ile doldurun
2.-Kapagi veicontasini cikartin
3.- Filitreyi yarisina kadar su ile doldurun
4.- Gereken kum miktarini filitreye dokun
5.- Kapak contasinin oturma yerini temizleyin
6.- Filitre kapagini yerine takin

FILITRELEME ISLEMI

Altiyollu vanada filtreden en iyi ranimani alabilmek icin gereki iglemlerden birinin seclecegi 6 pozisyonylu bir kol bulunmaktadir.

Önemli: Altiyollu vananin pozisyonyedehyigecegeinden her zaman pompayt stop ediniz.

TURKGE

FILITRELEME

Pompayi kapali tutarak altiyollu vana kolunu filtreleme pozisyonuna getirin.

Pompayi calistirin.

Bu operasyon sirasinda basinç aygiti filtrenin doyma derecesini gosterdiginde zaman zaman tetkik edilmelird. Basinç 1,3kg/m² ye ulastiginda Backwash (ters yikama) islemi uygualanmaldir. Dip emis ve skimmer vanalarhi havuz yuzeyinde kalan parcaciclara gore ayarlanmaldir. Unutmayinizki dip emis vanasini tam actiginzda skimmerlerden emis azalir. Eger skimmerlerden emis fazla ise, dip emis vanasini kisin.

0,8 kg/cm² - 11,4 PSI: filtreleme surecinin basindaki normal basinç

1,3 kg/cm² - 18,5 PSI: bu basinç (ters yikama) zamaninin geldagini gosteriyor

TERS YIKAMA

Her kum yaku, filtreleme islemisirasinda tutulan partikuleri toplayan binlerce kanal olusturur. Suyun icinden geqmese alanak taniyan bu serbest kanallar surekli azalma gosterir. Bu yuzden basing 1,3kgs/cm2 ye ulaana kadar devamli yukselir. Bu noktada filitre kumu daha fazla partikul toplayamayacagindan asagidaki gibi temizlenmelidir.

Alti yolluvanayi "Back wash" ters yikama pozisyonuna getirin. Denge deposu ve Besi vanalarini açık tutarak, pompayi acin ve 2dk.calistirin (Bu sure filitrenin kirliligne gore degisebilir.) Bu islem tamamlandiginda filitreyi bloke eden tum kir disari atilir.

TURKQE

RESIRKULASYON

Bu pozisyonda altiyollu vana, pompadan gelen suyun filitre icinden gecomeden direkt olarak havoza gitmesine olanak tanir.

BO$ALTMA (WASTE)

Eger yuzme havuzunun suyunda direktolarakana rogara baglayarakbosaltma durumunda pompa kullanilarak su bosaltilmaldir.

Bunu yapmak icin alto yollu vana "waste" konumunda olmalidir. Motor dip emis vanasi aqik tutularak calistirilr.

Pompa icin yeterli emisi saglamak icin kollektor ve tum bosaltmaborusu su ile doldurulmalidir

DURULAMA (RINSE)

Altyollu vana "Backwash" (ters yikama) islemi gerekteklestirildikten ve "filitre" pozisyonuna getirildikten sonra, yuzme havuzuna akan su 1-2 saniye bulanik olacaktir.

Bu sekilde suyun havuza ulasmasini onlemek icin calisma sekli asagida belirtilen, altiyollu vana icin bir "durulama" pozisyonyu bulunmaktadir:

Ters yikamadan hemen sonra vanayi durulama pozisyonuna getirin ve 1 dk. Icin pompayi calistirin. Pompayi kapadiktan sonra vanayi filitre pozisyonuna getirin.

Bu pozisyon durulanan suyun direkt olarak rogara gitmesini saglar.

TURKÇE

KAPALI (CLOSED)

Adindanda anlašilacgī gibi bu konum filtreden pompaya giden suyu kapatmak icin ve pompadaki kollektöru acmak icin kullanilir.

ISLETME

Kum filitreye konduğunda yikanmaldir. Bunun icin asağidaki islemleri takip edin.

1.- Altiyollu vanayi "Lavado" (wash) konumuna getirin.
2.- Havuz emis borularini Kontrol eden vanalari acin ve pompay 4 dk.calistirin.
3.-Pompayi kapatin ve altiyolu vana kolun "Filtration" (Filtering) konumuna getirin. Bu islemler yapildiktan sonra, filtre havuz suyunu filtre etmeye hazir hale gelir.

Önemli: Altiyollu vana kolunun konumu degiştinde pompa kapatilmaldir.

BAKIM

Filtre kabugun temizlemek icin solvent kulanmayin. Bu filtreye ozellikle parlakligina zarar verir. Iyi durumda olmayan parca ve contalari her zaman degistirin.

Ters yikama ve durulama gerektiginde kullanim kitapciigindaki talimatlara uyun.

Daha iyi bir performans icin kimyasal urunleriyhe yil kumu temizleyin. Filitre icindeki kumun yaklakir her uic yilda bir degistirlimesi gerekmektedir.

KIS DÖNEMI

Kis surence filtreye zarar gelmemesi icin asagidaki noktalara dikkat edilmelir.

Yukaridaki talimatlari takiben ters yikama ve durulama yapin.

Filitredeki suyu boşaltın.

Kullanilmadiigianda filtredeki kumu havalandirmak icin kapagi cikartin.

Kullanilmama periyodu bittiginde tekrar filitreyi calistirmak icin "baslatma" paragrafindaki talimatlari uygulayin.

TURKQE

ETKİSİ	SEBEP	ÇÖZÜM
Filitreden点钟 az su geleçmesi.Emmenin zahlı f İlemesi.	Filitre bloke olm,Ustur	Filitreyi temizleyin.
	Motor Ters yöne calıstirniz.	Motorun caliştı ynde motor góvdesindeki oku kontrl edin.Eşer yanlışsa motor baglantilarin degişirin.
	Vakum borulari bloke olur.	Temizleyin.
Filitreleme ilemi sirasindabaşın:hızza:yükseliyor.	Suyen ph'l:yüksek (bulanık su).	Ph:dusurucü ile ph:oranı dusürün.
	Klor eksikligi (yeşilimi su).	Klor ilave edin.
Basınç,göstergesi sikiçadeğisiyor.	Pompa hava aliyor.	Filitre ve vakum borularindaki sizificantari kontrl edin.
	Emiş yarı kapali.	Emiş vanalarinin:tümülyle,açık olduguṇu kontrl edin.

*Erger ok yoksa motor yonu asaigdaki gibi olmaldir.

Pompanin önunde durun, yani giris borusunun oldugu yerde (motor arkadayken)
Motor yönunun saat yönunun tersinden oldugundan emin olun.

GUVENLIK UYARILARI

Sistemi kesinlikle susuz calistirmayin.

Filitre ve vanayi calistirdiginizda, lk once filitreyi kapatin.

Cocuk ve yetiskinerin system uzerinde oturmalarina izin vermeyin.

Sebeke suyunun basinci cok yuksek olabilecginden ve filtrenin musade ettiigi(Maximum calisma basinci asabilecginden, filtreyi su sebekesine direkt olarak baqlamayin. Bir takim ozelliklerine (parlaklik,seffaflik...) zarar verebilecginden kapagi solvent ile temizlemeyin.

Bazi plastik parçalar kırilabileğinden somumlari çok sikmayin. Unutmayınki:tüm baglantilar yapil-diğinda, fazla sikliga gerek kalmaz.
