MANUALE UTENTE Aster ASTRALPOOL

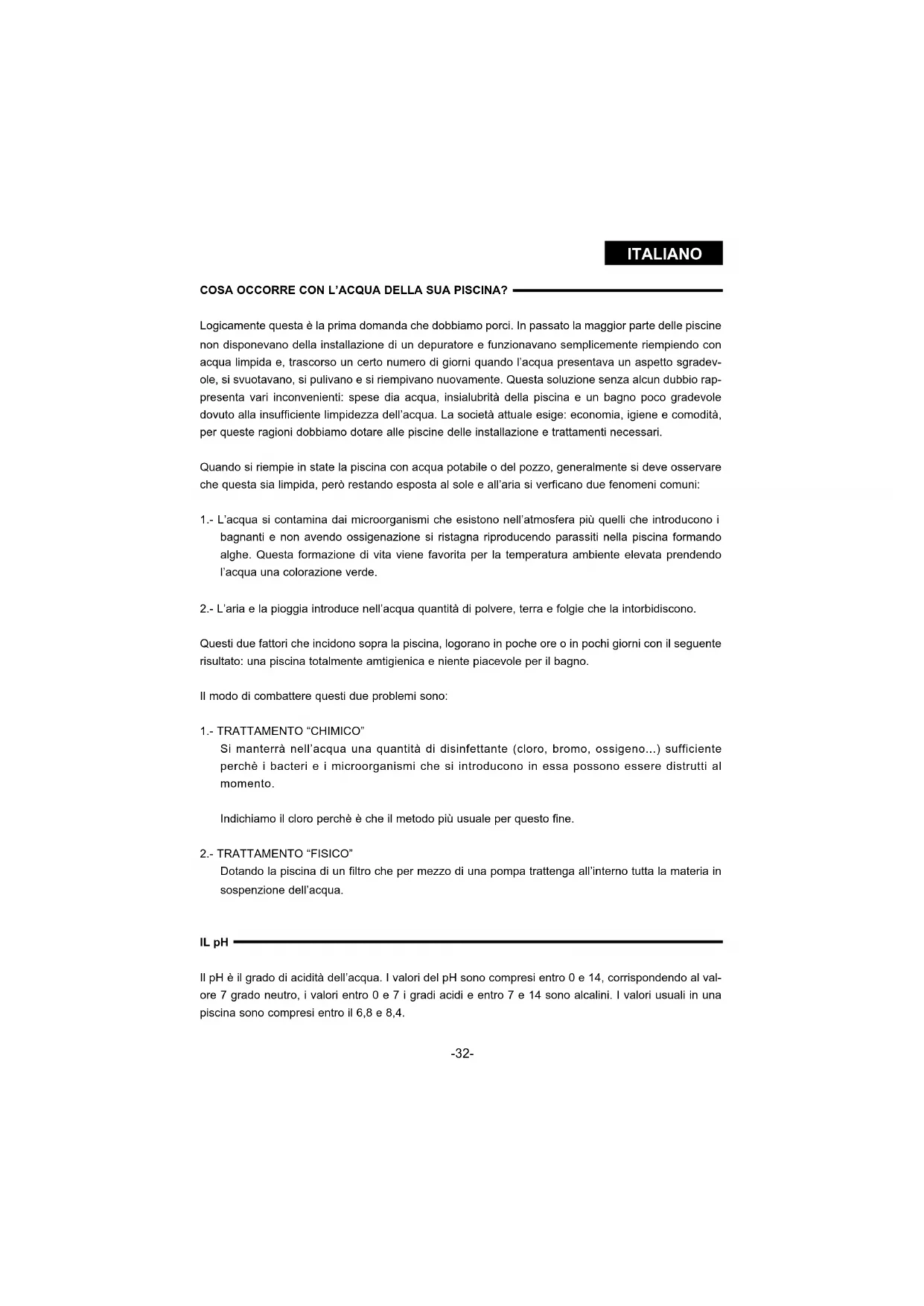

1.- TRATTAMENTO “CHIMICO”

Si manterrà nell’acqua una quantità di disinfettante (cloro, bromo, ossigeno...) sufficiente perchè i bacteri e i microorganismi che si introducono in essa possono essere distrutti al momento. Indichiamo il cloro perchè è che il metodo più usuale per questo fine.

2.- TRATTAMENTO “FISICO”

Dotando la piscina di un filtro che per mezzo di una pompa trattenga all’interno tutta la materia in sospenzione dell’acqua. IL pH Il pH è il grado di acidità dell’acqua. I valori del pH sono compresi entro 0 e 14, corrispondendo al val- ore 7 grado neutro, i valori entro 0 e 7 i gradi acidi e entro 7 e 14 sono alcalini. I valori usuali in una piscina sono compresi entro il 6,8 e 8,4. ITALIANO -32-PERCHE E IMPORTANTE IL pH? “IL VALORE IDEALE DEL PH NELLA PISCINA DEVE ESSERE SITUATO ENTRO 7,2 E 7,6”. Precedentemente si indica che per la distruzione dei bacteri, dobbiamo mantenere nell’acqua una quantità di cloro residuo sufficiente per esso; però questo cloro sarà efficace come battericida quando il valore dell’acqua avrà il pH compreso tra il 7,2 e 7,6. Per distruggere i bacteri si devono mantenere i valori menzionati. Esistono altri fattori che obbligano a mantenere il pH perfetto. Se è superiore a 7,6 il calcio disciolto nell’acqua precipiterà in forma visible intorbidendo l’acqua, dandole un aspetto latiginoso, ostruendo rapidamente il filtro precipitando sul fondo e intaccando gli accessori della piscina. Quando il valore del pH è inferiore a 7,2, l’acqua sarà corrosiva, producendo irritazione agli occhi e mucose nasali, poten- do arrivare a distruggere le parti metalliche che possono comporre la piscina. Per quanto detto si può dedurre che il grado di qualità dell’acqua della piscina dipende dal valore del pH che ha. IL CLORO Norme legali Le disposizioni sanitarie vigenti determinano che il contenuto di cloro libero nell’acqua della piscina deve essere compreso entre 0,20 a 0,60 miligrammi per litro (0,2 a 0,6 ppm.). Cosa si intendere per cloro libero o residuo Nell’acqua, dopo filtrata, esistono una serie di nemici invisibili che è giusto distruggere. Per questa distruzione è necessaria una quantità determinata di cloro che abbassi la forma di acido ipocloroso. I bacteri, la materia organica ecc. si introducono nell’acqua attraverso bagnanti, agenti atmosferici (vento, pioggia, ecc.). Il cloro che rimane nell’acqua sotto forma di acido ipocloroso si denomina CLORO LIBERO o RESIDUO. LA FILTRAZIONE La filtrazione, è solo una parte del lavoro da realizzare per mantenere limpida una piscina oltre al trattamento chimico. Sia l’una che l’altra da sole non possono conseguire un buon risultato.

-33-PRINCIPIO DI FUNZIONAMENTO

L’acqua si aspira dal fondo delle piscine attraverso lo scarico (1) e dalla superficie tramite gli skimmers (2), arrivando al filtro (5) con tubi separati provvisti dalle rispettive valvole (3) e ritornando alla piscina attraverso le bocchette (6). Le bocchette di immissione vanno installati sul lato opposto dello scarico e degli skimmers, proporzionando in questa maniera una rinnovazione totale dell’acqua della piscina. Il filtro propiamento detto lo compone la sabbia quarzifera o silicea attraverso al quale si fa circolare l’acqua dall’alto verso il basso, trattenendo in esso i materiali in sospensione dell’acqua da filtrare. Una volta iniziato il ciclo di filtrazione, dopo un certo tempo, sarà necessario lavare il filtro per sottrarre alla sabbia lo sporco che si è venuto a depositare favorendo cosí il passaggio dell’acqua che si era venuta ad ostruire. Quando la pressione nel filtro è superiore a 1,3 kg/cm², bisogna effetuare un lavaggio. Con il lavaggio in contro corrente si inverte la circolazione dell’acqua nel filtro e con ciò si espelle a scarico il materiale filtrato. Tenendo presente questi dati importanti, le istruzioni di trattamento e alcuni dettagli, non si avrà alcuna difficultà ad avere efficienza in tutto. ITALIANO

(6) immissione valvola selettrice (5) filtro (2) skimmer (1) scarico bochette di aspirazione (4) pompa (3) valvolasINSTALLAZIONE Il filtro dovrà installarsi il più vicino possibile all piscina e preferibilmente ad un livello di 0,50 mt. sotto il livello dell’acqua della piscina. Precedere uno scarico nel locale dove è situato il filtro. IMPORTANTE: Non usare per il montaggio della valvola selettrice tubi di ferro e canapa, è indispensabile usare accessori in plastica e nastro di TEFLON. Disponiamo per questo montag- gio raccordi filettati da 1 ½" e 2" e guarnizioni in gomma di tenuta, chiedeteli al vostro fornitore. Intorno al filtro lasciare lo spazio sufficiente per poter realizzare le ispezioni e le operazioni di manutenzione necessarie durante il corso della vita utile dello stesso. MONTAGGIO Per un montaggio corretto del filtro, si renderà necessario procedere nella seguente maniera: 1.- Fare in modo tale che la superficie dove venga installato il filtro sia orizzontale e completamente pulita. 2.- Installare il filtro nella sua sede finale. 3.- Nel caso in cui si tratti di un filtro con valvola laterale, si renderà necessario installare la valvola di selezione nel filtro, facendo in modo tale che le giunture tra la valvola e il filtro vengano posizio- nate in modo corretto. 4.- Realizzare i tre allacci pertinenti della valvola selettrice: tubatura dalla pompa alla valvola, dalla valvola allo scarico e dalla valvola al ritorno della piscina. Nella valvola sono identificate tutte le tre uscite. 5.- Montare il manometro e il tappo per la purga dell'aria (vedi illustrazione di montaggio). Non è necessario utilizzare nastro di teflon, dato che la tenuta stagna di questo punto viene ottenuta con la giuntura. Non bisogna stringere il manometro con alcuno strumento, dato che è sufficiente farlo con le mani.

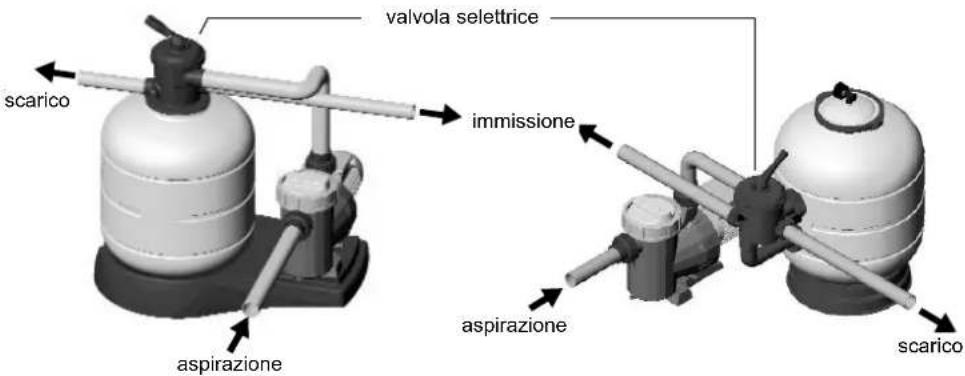

de piscina desagüe válvula selectora de piscina a piscina a desagüe valvola selettrice scarico immissione aspirazione aspirazione scaricoCARICO DI SABBIA Per ottenere il massimo rendimento di questo filtro dovrà riempirsi con sabbia quarzifera o silicea di una granulometria da 0,5 a 0,7 mm., in quantità sufficiente descritta sull’etichetta e procedere come segue: 1.- Togliere il coperchio e la guarnizione. 2.- Effettuare il carico una volta situato il filtro ed installata la tubazione. 3.- Riempire il filtro con la quantità di sabbia necessaria. 4.- Riempire il filtro con acqua fino a metà dello stesso. 5.- Pulire la sede della guarnizione del coperchio. 6.- Rimettere la guarnizione ed il coperchio e stringere con le viti. FUNZIONAMENTO La valvola di selezione dispone di una leva con 6 posizioni che consente di selezionare ciascuna delle operazioni necessarie a un corretto funzionamento del filtro. IMPORTANTE: effettuare sempre i cambi di posizione della valvola di selezione con la pompa spenta. ITALIANO

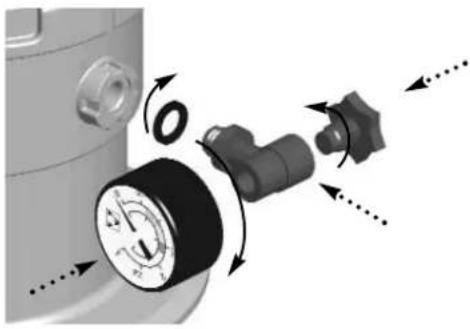

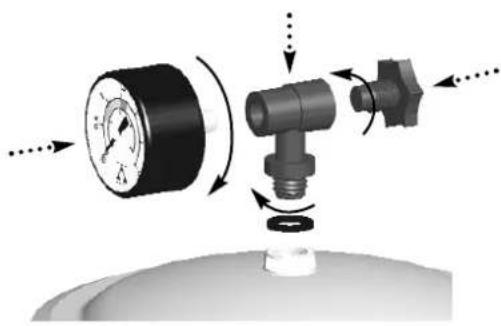

Montaggio manometro (con valvola laterale) Montaggio manometro (con valvola top)FILTRAZIONE Con la pompa spenta situare la maniglia della valvola selettrice in posizione di “FILTRAZIONE”. Mettere in funzione la pompa. Durante il funzionamento è consigliabile controllare periodicamente il manometro. Ciò permetterà il gradi di saturazione del filtro. Quando la pressione arriva a 1,3 Kg/cm² si effettuerà un lavaggio. Le valvole del fondo e degli skimmers della piscina si regoleranno secondo la quantità del materiale in superficie dell’acqua. Da tener presente che la valvola dello scarico di fondo totalmente aperta, l’aspirazione dello skimmer sarà infe- riore. Se si desideria un’aspirazione dello skimmer più forte sarà sufficiente strozzare il passo dello scarico di fondo. LAVAGGIO Quando si riempie il filtro di sabbia, si creano molti canali preferenziali ma, poichè essa contiene materiale estranei ciò evita gradualmente il passaggio dell’acqua. Ed è per questo motivo che la pressione si eleva progressivamente fino a 1,3 Kgs/cm². Questo indica che il letto filtrante non può sopportare più sporcizia quindi, sarà necessario pulirlo proce- dendo nella seguente maniera: Si colloca la valvola selettrice in posizione di Lavaggio (LAVADO) e con le valvole dello scarico di fondo e mandata aparte si metterè in funzione la pompa. Effettuare questa operazione per due minuti. Con questa manovra si scaricherà a fogna tutta la sporcizia che ostruiva il filtro.

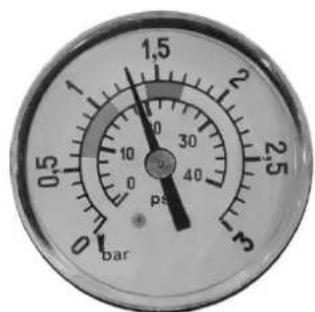

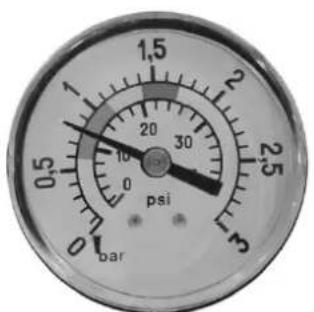

FILTER FILTRATI ON FILTRACION FILTRAZIONE FILTERN 0,8 kg/cm² - 11,4 PSI: Pressione normale per il ciclo di filtrazione. 1,3 kg/cm² - 18,5 PSI: Questa pressione indi- ca che è necessario procedere al LAVAGGIO.RICIRCOLAZIONE In questa posizione la valvola selettrice effetuerà il passaggio del- l’acqua procedendo dalla direttamente alla piscina senza passare dal filtro. SCARICO Nel caso che la piscina non si possa scaricare direttamente alla fognatura, poichè non esiste scarico al livello del fondo, lo scarico si può effettuare tramite la pompa del filtro. Per effettuare questa operazione si dovrà situare la valvola selettrice in posizione di scarico (VACIADO). Con la valvola dello scarico di fondo aperta si attacherà il motore. Perchè la pompa aspiri è necessario mantenere pieno di acqua il cestello e tutta la tubazione dello scarico di fondo. Prima di iniziare lo scarico assicurarsi che le valvole degli skimmers e delle bocchette aspirafango siano chiuse. RISCIACQUO Dopo aver realizzato il LAVAGGIO del filtro e messa la valvola selet- trice in posizione di “FILTRAZIONE”, l’acqua, per alcuni secondi, affluisce in piscina con un colore torbido. Per evitare che l’acqua tor- bida circoli in piscina esiste questa posizione della valvola selettrice RISCIACQUO (ENJUAGUE). Operare come segue: subito dopo il lavaggio situare la valvola in posizione di RISCIACQUO ed attacare la pompa per un minuto, trascorso tale tempo spegnere la pompa e situare la valvola in posizione di “FILTRAZIONE”. ITALIANO

FILTER FILTRATION FILTRACION FILTRAZIONE FILTERN FILTER FILTR ATION FILTRACION FILTRAZIONE FILTERN FILTER FILTRATION FILTR ACION FILTRAZIONE FILTER NCHIUSO Si utilizza per chiudere il passaggio dell’acqua del filtro alla pompa. Si utilizza per poter aprire il coperchio della pompa dovendo pulire il cestello.

Una volta caricato il filtro di sabbia è necessario effettuare un lavaggio della stessa e procedere nel seguente modo: 1.- Collocare la valvola selettrice in posizione di lavaggio 2.- Aprire le valvole che controllano le tubazioni di aspirazione ed attacare la pompa per 4 minuti 3.- Staccare la pompa e collocare la maniglia della valvola selettrice in posizione di FILTRAZIONE. Una volta realizzata questa operazione disporremo del filtro pronto per iniziare i cicli di filtrazione del- l'acqua della piscina. IMPORTANTE: Effetuare i cambi di posizione della maniglia della valvola selettrice con la pompa ferma. MANUTENZIONE Per pulire il filtro non bisogna utilizzare dissolventi, dato che ciò può danneggiarlo e eliminare la bril- lantezza dello stesso. Quando necessario, bisogna sostituire le giunte e i pezzi deteriorati. Realizzare i lavaggi e gli sciacqui necessari in base alle istruzioni di funzionamento. Lavare la sabbia annualmente per un miglior servizio con ASTRAL Filnet solido oppure Filnet liquido. Si consiglia di cambiare la sabbia circa tutti i 3 anni. Conservazione durante il periodo di svernamento: Per non danneggiare il filtro durante il periodo invernale, si renderà necessario realizzare le seguenti operazioni:

FILTER FILTR ATION FILTRACION FILTRAZIONE FILTERNRealizzare un lavaggio e uno sciacquo secondo le istruzioni precedentemente indicate. Svuotare l'acqua dal filtro. Togliere il coperchio del filtro per mantenerlo ventilato durante il periodo d'inattività. Quando sia necessario rimettere il filtro in funzionamento, basterà seguire le istruzioni di MESSA IN MARCIA.

*Se non c'è nessuna freccia sul motore, si può controllare il giro come segue: Situarse davanti alla pompa, comprovare che il giro del motore è al senso antiorario.

AVVERTIMENTI DI SICUREZZA

Non metta in funzionamento il sistema senza acqua. Quando deve manipolare il filtro o la valvola, disinserisca la presa di corrente. Non consenta a bambini o adulti di sedersi sul sistema. Non bisogna connettere direttamente il filtro alla rete dell'acqua, dato che la pressione della stessa può essere molto elevata ed eccedere la pressione massima di lavoro del filtro. ITALIANO

EFFETTO CAUSA SOLUZIONE
