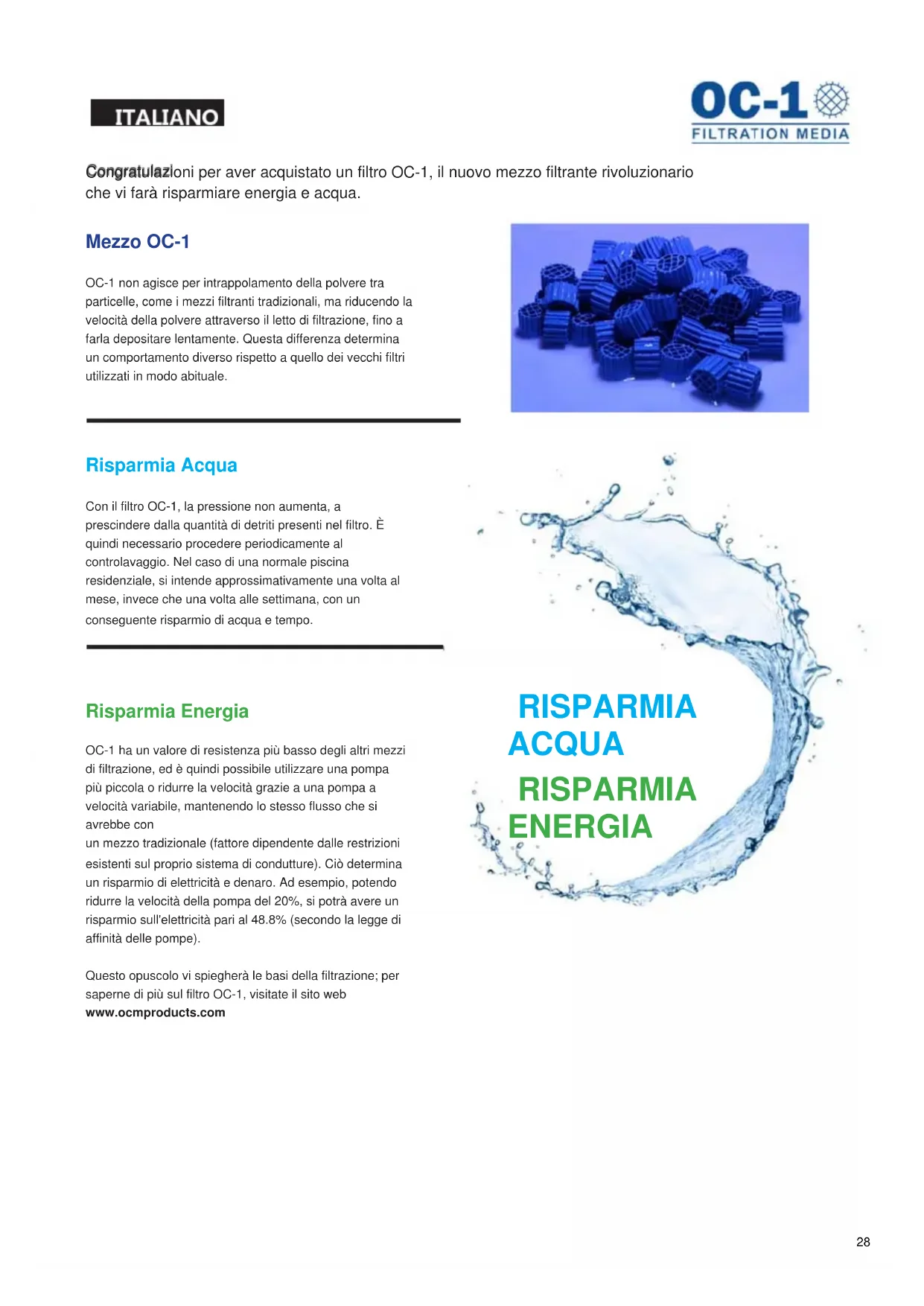

MANUALE UTENTE OC1 ASTRALPOOL
Congratulazloni per aver acquistato un filtrlo OC-1, il nuovo mezzo filtrante rivoluzionario che vi farà risparmiare energia e acqua.

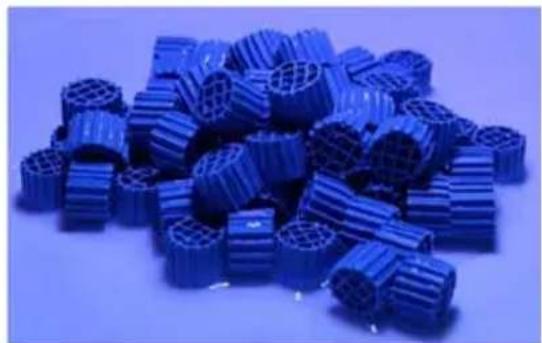

Mezzo OC-1
OC-1 non agisce per intrappolamento della polvere tra particelle, come i mezzi filtranti tradizionali, ma riducendo la velocità della polvere attraverso il letto di filtrazione, fino a farla depositare lentamente. Questa differenza determina un comportamento diverso rispetto a quello dei vecchi filtrati utilizzati in modo abituale.
Risparmia Acqua
Con il filtro OC-1, la pressione non aumenta, a prescindere alla quantità di detriti presenti nel filtrò. è quindi necessario procedere periodicamente al controlavaggio. Nel caso di una normale piscina residenziale, si intende approximativamente una volta al mese,,invece che una volta alle settimana,con un seguente risparmio di acqua e tempo.
Risparmia Energia
OC-1 ha un valore di resistenza più basso degli altri mezzi di filtrazione, ed è quindi possibile utilizzare una pompa più piccola o ridurre la velocità grazie a una pompa a velocità variabile, mantenendo lo stesso flusso che si avrebbe con
un mezzo tradizionale (fattore dipendente delle restrizioni esistenti sul proprio sistema di condutture). Ciò determina un risparmio di elettricità e denaro. Ad esempio, potendo ridurre la velocità della pompa del 20% , si potra avere un risparmio sull'elettricità pari al 48.8% (secondo la legge di affinità delle pompè).
Questo opuscolo vi spieghera le basi della filtrazione; per saperne di più sul filtrlo OC-1, visitate il site web www.ocmproducts.com
RISPARMIA ACQUA
RISPARMIA ENERGIA
Logicamente questa e la prima domanda che dobbiamo porci. In passato la maggior parte delle piscine non disponevano della installazione di un depuratore e funzionavano semplicamente riempiendo con acqua limpida e, trascorso un certo numero di giorni quando l'acqua presentava un aspetto sgradevole, si svuotavano, si pulivano e si riempivano nuovamente. Questa soluzione sono a alcun dubbio rappresenta vari inconvenienti: spese dia acqua, insialubrità della piscina e un bagno molto gradevole dovuto alla insufficiente limpidezza dell'acqua. La società attuale esige: economia, igiene e comodità, per QUESTe ragioni dobbiamo dotare alle piscine delle installazione e trattamenti necessari.
In estate,ippo rempito di acqua la piscina, si verificano due fattori principali, dovuti all'esposizione dell'acqua al sole, all'aria e ai bagnanti.
1.-L'acqua si contamina dai microorganismi che esistono nell'atmosfera più quelli che introducono i bagnanti e non avendo ossigenazione si ristagna riproduccendo parassiti nella piscina formando alge. Questa formazione di vita viene favorita per la temperatura ambiente elevata prendendo l'acqua una colorazione verde
- L'aria e la pioggia introdue nell'acqua quantita di polvere, terra e folgie che la intorbidiscono. Questi due fatti che incidono sopra la piscina, logorano in poche ore o in pochi giorni con il seguente risultato: una piscina totalmente amtiigienica e niente piacevole per il bagno. Il modo di combattere quosti due problemi sono:
1. TRATTAMENTO "CHIMICO"
Si mantera nell'acqua una quantità di disinfettante (cloro, bromo, ossigeno...) sufficiente perché i bacteri e mi microorganismi che si introducono inessa possono essereistrutti al momento.
Indichiamo il cloro perché è che il metodo più usuale per quello fine.
Dotando la piscina di un过滤 che per mezzo di una pompa trattenga all'internalo tutte la materia in sospenzione dell'acqua.
IL pH
Il pH è il grado di acidità dell'acqua. I valori del pH sono compresi entro 0 e 14, corrispondendo al valore 7 grado neutro, i valori entro 0 e 7 i gradei acidi e entro 7 e 14 sono alcalini.
Perche e importante il pH?
IL VALORE IDEALE DEL PH NELLA PISCINA DEVE ESSERE SITUATO ENTRO 7,2 E 7,6".
Precedentamente si indica che per la distruzione dei bacteri, dobbiamo Maintainere nell'acqua una quantità di cloro residuo sufficiente peresso; pero quello cloro sare efficace come battericida quando il valore dell'acqua avr a i pH compreso tra il 7,2 e 7,6. Esistono altri fattori che obbligano a mantenere il pH perfetto:
Se e supere i 7,6 il calcio disciolto nll'acqua precipitera in forma visible intorbidendo l'acqua, dandole un aspetto latiginoso, ostruendo rapidamente il filtro precipitando sul fondo e intaccando gli accessori della piscina.
Quando il vale del pH è inferiore a 7,0, l'acqua sare corrosiva, producendo irritazione agli occhi e mucose nasali, potendo arrivare a distruggere le parti metalliche che possono comporre la piscina.
Per quanto detto si puo dedurre che il grade di qualita dell'acqua della piscina dipende dal valor del pH che ha.
IL CLORO
I valori standard relativi alla quantità di cloro (libero) residuo nell'acqua della piscina posso sono variate a seconda del paese, in funzione delle norme dell'Autorità sanitaria. I più comuni criteri di legge si posizionano tra 0,2 e 3,0 parti per milione (es.: 0,2 - 3,0 milligrammi per litro).
Cosa si intendere per cloro libero o residuo?
Anche o po il proso di fiozine rimangono alcui bateri da struggere atraverso la disinfezione a base di cloro; quest'ultimo agisce sui batteri molto forma di acido ipocloroso.
Per questa distruzione e necessaria una quantita determinata di cloro che abbassi la forma di acido ipocloroso. I bacteri, la materia organica ecc. si introducono nell'acqua atraverso bagnanti, agenti atmssferici (vento, pioggia, ecc.).
Il cloro che rimane nell'acqua sotto forma di acida ipocloroso è noto come cloro residuo libero.
LA FILTRAZIONE
É di fondamentale importanza che la filtrazione venga effettuata unitamente al trattamento chimico dell'acqua della piscina. I due processi sono complementari.

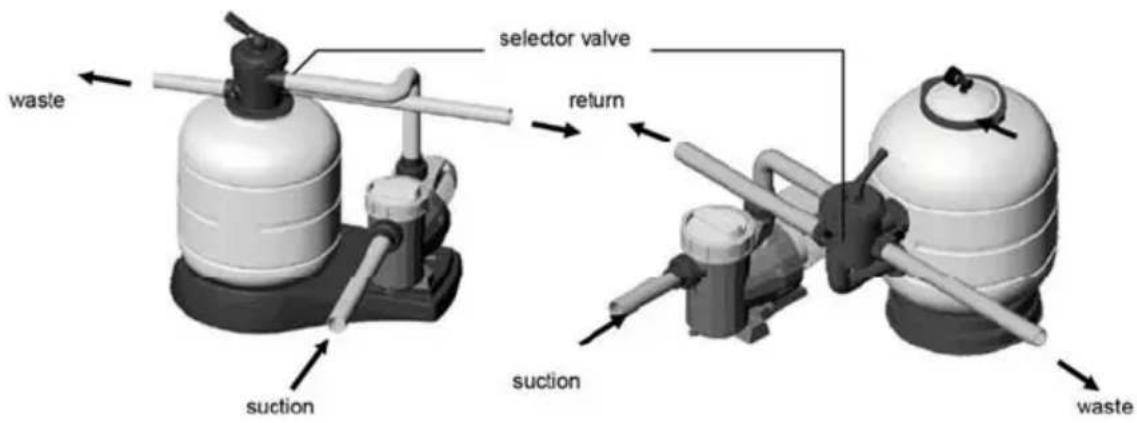

L'acqua viene aspirata dal fondo delle piscine attraverso gli scarichi principali (1) e atraverso gli skimmer dalla superficie (2), per essere convogliata lungo una conduttura separata, con relative valvole (3),attraverso la pompa (4) alchio OC-1 (5).
Successivamente alla filtrazione, l'acqua viene nuovamente immessa in piscina atraverso le bocchette di ritorno (6), solitamente installate sul dato opposto della piscina rispettoagli skimmer eagli scarichi principali.
Una volta giunta nel filtr, l'acqua viene fatta circolare verso il basso,attraverso il mezzo OC-1,metodo che determina il trattimento delle particelle in sospensione.
Il mezzo di filtrazione OC-1 necessita di essere purificato a intervalli regolari delle particelle trattene. Il procedimento è noto come controlavaggio.
Il controlavaggio si effettua inverting il flusso intraverso il filtr e indirizzando dello scarico l'acqua che contiene le particelle rimosse.
In caso di normale utilizzo residenziale, il controlavaggio del filtro deve avvenire una volta al mese. In caso di utilizzo in ambiente commerciale o semi-commercialie, la frequenza del controlavaggio dev'essere augmentata fino a un massimo di una volta alla settimana.
Tenendo presente quosti dati importanti, le istruzioni di trattamento e alcuni dettagli, non si avr a alcuna dificulta ad ave efficienza in tutto.
INSTALLAZIONE
Il filtrà dovr è installarsi il più vicino possibile all piscina e preferibilmente ad un livello di 0,50 mt. quello il livello dell'acqua della piscina. Assicurarsi di averare a disposizione uno scarico.
IMPORTANTE: Non usare per il montaggio della valvola selettrice tubi di ferro e canapa, è indispensableabile usare accessori in plastica e nastro di TEFLON. Il raccordo del tubo sulla valvola multiporta dovrà misurare 1.5" o 2", con fillettatura standard BSP.
Intorno al filtrlo lasciare lo spazio sufficiente per poter realizzare le ispezioni e le operazioni di manutenzione necessarie durante il corso della vita utile dello stesso. Per un correto funzionamento, lo spazio libero intorno al filtrro delve misurare un minimo di 20 cm.
MONTAGGIO
Per un montaggio corretto del filtr, si renderà necessario procedere nella seguente maniera:
1.- Fare in modo tale che la superficie dove venga installato il filtrio sua orizzontale e completenesse pulita.
2.- Installare il filtro nella sua sede finale.
3.- In presenza di un除外 con valvola a montaggio laterale, installare la valvola multiporta sul除外 facendo in modo tale che le giunture tra la valvola e il除外 vengano posizio- nate in modo corretto.
4. Realizzare i tre allacci pertinenti della valvola selettrice: tubatura alla pompa alla valvola, alla valvola allo scarico e alla valvola al ritorno della piscina. Nella valvola sono identificate tutte le tre uscite.
5. Installare il manometro e lo spurgo dell'aria (vedere l'esplso). Non è ne-cessario utilizzare nastro di teflon, dato che la tenutaagna di questo punto viene ottenuta con la giuntura. Non bisogna stringere il manometro con alcuno strumento, dato che è sufficiente farlo con le mani.
Se il mezzo di filtrazione OC-1 non è ancora stato aggiunto al filtr, riempire quest'ultimo con la quantità di OC-1 specificata sull'adesivo del filtramento. Procedere come segue:
1.- Quando il filtrlo e in posizione, riempirlo con il mezzo OC-1.
2.- Rimuovere il coperchio (valvola multiporta se montata in cima)
3.- Versare la quantita richiesta di OC-1 nel filtr.
4. - Rimettere aosto il coperchio del filtro / valvola multiporta e collegare la conduttura come richiesto.
AZIONDE DEL FILTRO
La valvola multiporta ha 6 positioni atte a selezionare le operazioni necessarie per ottenere dal除外 la massima prestazione.
IMPORTANTE: Spagnere sempre la pompa prima di cuiare posizione alla valvola multiporta.
POSIZIONI DELLA VALVOLA MULTIPORTA
0,8 kg/cm² - 11,4 PSI: Normal pressure at the beginning of a filtering cycle.
FILTRAZIONE
Si tratta della più frequente posizione della valvola multiporta. L'acqua entra nel filtrto alla parte superiore,attraversa il letto di filtrazione del mezzo OC-1 e ritorna alla piscina.
CONTROLAVAGGIO
La posizione inverte il filtrato rispetto alla FILTRAZIONE. Ora, l'acqua entra nel filtrato alla parte inferiore e viene espulsa da quella superiore. Questa posizione fa parte del processo di pulizia del
RICIRCOLAZIONE
In questa posizione la valvola seletrice effetuerà il passaggio dell'acqua procedendo. Posizione utilizzata abitualmente. Utile in presenza di problemi con ilhetto o se si utilizzato determinati trattamenti chimici.
SCARICO
Un eventualmente necessario svuotamento della piscina cui èsere effettuato tramite la pompa filtr. Per procedere, la valvola seletrice deve trovarsi in posizione "WASTE" (Scarico). Perché la pompa abbia sufficiente potere di suzione, il motore deve essere azionato con la valvola principale di scarico completeness apera. Per consentire la suzione della pompa, mantenere il prefilto e i tubi principali di scarico pieno d'acqua. Prima di procedere con lo svuotamento, assicurarsi che le valvole degli skimmer e quale per la pulizia del fondo siano chiuse.
RISCIACQUO
In questo caso, l'acqua scorre atraverso il filtrato nella stessa direzione vista nella fase di "Filtrazione", ma"Invece di tornare alla piscina, viene convogliata nell'scarico.
CHIUSO
Si utilizza per chiudere il passaggio dell'acqua del filtrlo alla pompa. Si utilizza per poter aprire il copercchio della pompa dovendo pulire il cestello.
MESSO IN FUNZIONE
Una volta caricato il filtro, procedere come segue:
1.- Mettere la valvola multiporta in posizione RISCIAICQUO.
2.- Accendere la pompa.
3.- Mentre l'acqua entra nel filtro, apree lo sfiato sul manometro per far uscire I'ecesso di aria dal filtrto. Si vedra I'acqua innalzarsi progressivamente nel filtrlo (se il coperchio è trasparente); quando I'acqua comincia a uscire dallo sfiato dell'aria, chiudere quest'ultimo.
4.- Spagnere la pompa e spostare la valvola multiporta in posizione di FILTRAZIONE.
5.- Accendere la pompa. L'acqua è ora in fase di filtraggio.
Nei giorni successivi, aprire lo sfiato dell'aria di quando in quando, per controllare l'eventuale accumulo d'aria da far scaricare. In fase di avvio, si vuo verificare il galleggiamento di alcuni componenti dell'OC-
- Cio è perfettamente normale. I componenti si depositeranno tutti sul fondo nel giro di 3 giorni circa.
PROCEDURA DI CONTROLAVAGGIO / RISCIAMACQUO
Come più specificato in precedenza, il mezzo di filtrazione necessita di pulizia periodica. Il procedimento è il seguente: 1.- Spagnere la pompa.
2.- Spostare la valvola multiporta in posizione CONTROLAVAGGIO.
3.- Aprire la valvola sulla linea controlavaggio / scarico (se presente)
4. - Riaccendere la pompa per circa 30 secondi.
5.- Spagnere la pompa e spostare la valvola multiporta in posizione RISCIAQQUO.
6.- Accendere la pompa per circa 30 secondi.
7. Ripetere il procedimento dal punto 1 al punto 6, lasciando agire la pompa per 2 minuti agli volta.
8.- Chiudere la valvola sulla linea controlavaggio / scarico (se presente)
9.- Spostare la valvola multiporta in posizione FILTRAZIONE.
10.- Riaccendere la pompa.
MANUTENZIONE
ilhetto non bisogna utilizzare dissolventi, dato che ciò può danneggiarlo e eliminare la brillantezza.
dello stesso.
Quando necessario, bisogna sostituire le giunte e i pezzi deteriorati.
Realizzare i lavaggi e gli sciacchi necessari in base alle istruzioni di funzionamento.
Per una migliorare prestazione, pulire il mezzo di filtrazione OC-1 agli anni. Si consiglia la sostituzione del mezzo di filtrazione OC-1 all'interno del filtrro agli 5 anni circa.
Per non danneggiare il periodo invernale, si renderà necessario realizzare le seguenti operazioni:
Realizzare un lavaggio e uno sciacquo seconde le istruzioni precedentamente indicate.
Svuotare l'acqua dal filtrto.
Togliere il coperchio del filtro per mantenerlo ventilato durante il periodo d'inattività.
Quando si necessario rimettere il filtrin funzionamento, bastera seguire le istruzioni di MESSO IN FUNZIONE.
AVVERTIMENTI DI SICUREZZA:
Non metta in funzionamento il systema senza acqua.
Quando delve manipolare il filtro o la valvola, disinserisca la presa di corrente.
Non consenta a bambini o adulti di sedersi sulsystema.
Non bisogna connettere direttamente il filtro alla rete dell'acqua, dato che la pressione della stessa puo essere molto elevata ed eccedere la pressione massima di lavoro del filtrto.
Non bisogna pulire l'insieme del coperchio con nessun gener di dissolvente, dato che potrebber perdere le sue proprietà (brillantezza, trasparenza,...).
Dato che tutte le unioni vengono realizzate con giunte, non è necessario stringereccessivamente i bulloni, per evitare la rottura dei vari pezzi di plastica.

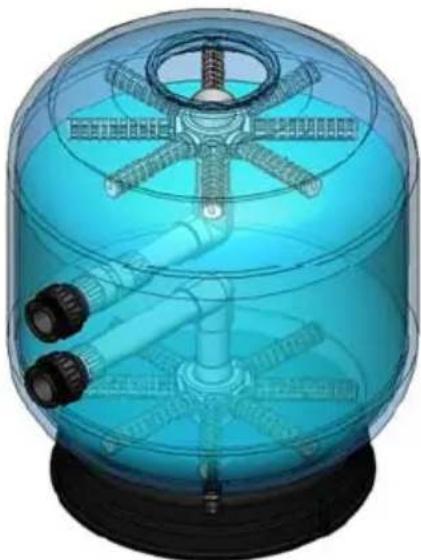

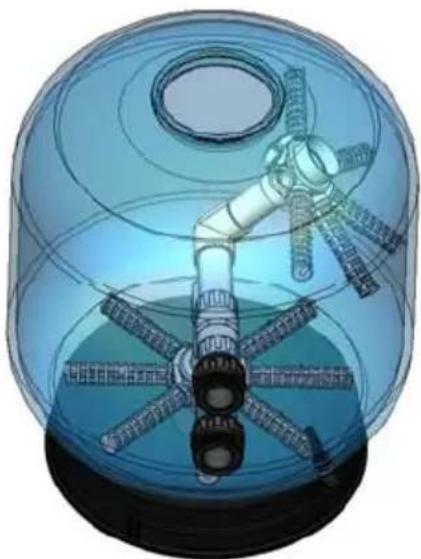

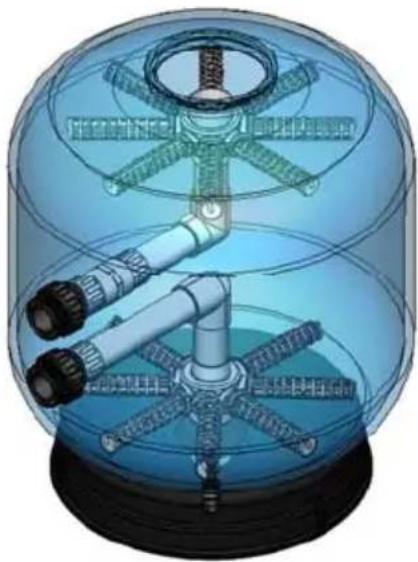

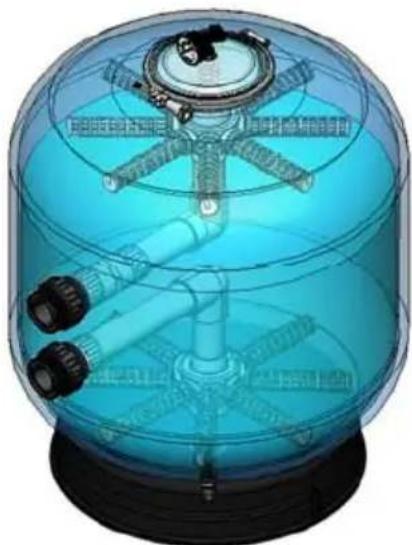

Istruzione diffusore rotante
1-Rimuovere il coperchio.
2-Rimuoveri I laterali e spostare il diffusore, per riempire il serbatoio con il mezzo filtrante OC-1. (controllare il peso del mezzo sull'adessivo con la specifiche).
3- Quando il serbatoio sare pieno di OC-1, avvitare i laterali e rimettere il diffusore in posizione verticale. (Assicurarsi che la linea aperta sua posizionata in cima alchio).
4-Rimettere il coperchio. Il filtro è pronto.
