Tipo di prodotto	Filtro per acqua a sabbia con collettori o crepine
Marca	AstralPool
Modello	Delta
Materiale del corpo	Resina poliestere rinforzata con fibra di vetro
Materiale interno	PVC e PP (collettori, diffusori)
Pressione massima di lavoro	Consultare la targhetta del filtro
Velocità di filtrazione raccomandata	Fino a 40 m³/h/m²
Velocità di lavaggio	40-60 m³/h/m² secondo il sistema di raccolta
Cicli di funzionamento	Filtrazione, lavaggio (acqua e aria), risciacquo, svuotamento, chiusura
Tipo di valvola	Batteria di 4 o 5 valvole, o valvola multivia
Sfiato aria	Manuale nella parte superiore
Svuotamento acqua	Manuale nella parte inferiore
Manometro	Incluso per controllo della pressione differenziale
Mezzo filtrante	Sabbia (granulometria adatta)
Installazione raccomandata	Sotto il livello della piscina, su pavimento orizzontale, con spazio libero intorno
Manutenzione	Lavaggio periodico, pulizia esterna con acqua, svuotamento invernale
Sicurezza	Non manovrare mai le valvole con pompa in funzione; non superare la pressione max
Pezzi di ricambio	Bracci collettori, crepine, diffusori, sfiati e scarichi, guarnizioni, manometro
Garanzia	Certificato di prova e garanzia inclusi

Domande frequenti - Delta ASTRALPOOL

Come installare correttamente il filtro Delta AstralPool?

Posizionare il filtro su un pavimento orizzontale, sotto il livello della piscina. Collegare le valvole con tubazioni in PVC senza usare teflon. Lasciare spazio libero intorno per la manutenzione. Riempire d'acqua fino a metà, quindi aggiungere la sabbia con cautela coprendo i collettori. Consultare la sezione 5 del manuale.

Quando e come eseguire un lavaggio del filtro?

Quando la pressione differenziale raggiunge 0,8-1 kg/cm², fermare la pompa, posizionare le valvole in posizione lavaggio (secondo la tabella del manuale), quindi riaccendere la pompa. Lasciare scorrere l'acqua di lavaggio per circa 7 minuti a una velocità di 40-50 m³/h/m². Utilizzare l'aria se il modello lo consente per un lavaggio più efficace.

Come eseguire un risciacquo dopo il lavaggio?

Subito dopo il lavaggio, fermare la pompa, posizionare le valvole in posizione risciacquo (solo con valvola multivia o batteria 5 valvole), quindi riaccendere la pompa per circa 3 minuti. Questo rimuove i residui dai collettori e impedisce all'acqua torbida di raggiungere la piscina.

Come svuotare l'acqua dal filtro?

Chiudere le valvole degli skimmer e dell'aspiratore. Posizionare le valvole in posizione di svuotamento secondo la tabella (ad esempio, batteria 4 valvole: 1 e 2 aperti, 3 e 4 chiusi). Utilizzare la pompa di filtrazione per evacuare l'acqua.

Come cambiare la sabbia del filtro?

Prima svuotare l'acqua dal filtro, quindi rimuovere la sabbia dall'apertura di evacuazione. Approfittare per ispezionare i collettori e le crepine. Durante il riempimento, seguire la procedura di avviamento: acqua a metà, aggiunta di sabbia a strati, e richiudere con cura.

Quali sono le principali norme di sicurezza?

Fermare sempre la pompa prima di manovrare le valvole. Non superare la pressione massima indicata sulla targhetta. Non collegare il filtro direttamente alla rete idrica potabile. Evitare il vuoto parziale nel filtro.

Cosa fare se il manometro oscilla violentemente?

Indica che la pompa prende aria o che l'aspirazione è semi-chiusa. Controllare tutta l'installazione per eliminare le perdite d'aria e assicurarsi che le valvole di aspirazione siano completamente aperte.

Perché c'è sabbia nell'acqua della piscina?

Può essere dovuto a una rottura dei collettori o delle crepine. Fermare la pompa, svuotare la sabbia e ispezionare il sistema interno. Sostituire le parti danneggiate prima di aggiungere sabbia nuova.

Come effettuare la manutenzione del filtro in inverno?

Se la piscina non è utilizzata, svuotare completamente l'acqua dal filtro per evitare danni da gelo. Pulire l'esterno con acqua sotto pressione e proteggere il filtro dalla luce diretta del sole.

Quali tipi di valvole sono compatibili con questo filtro?

Il filtro Delta può essere equipaggiato con una batteria di 4 valvole, una batteria di 5 valvole o una valvola multivia. Ogni tipo ha una tabella di posizionamento specifica per le operazioni (filtrazione, lavaggio, risciacquo, svuotamento, chiusura). Consultare la tabella nel manuale.

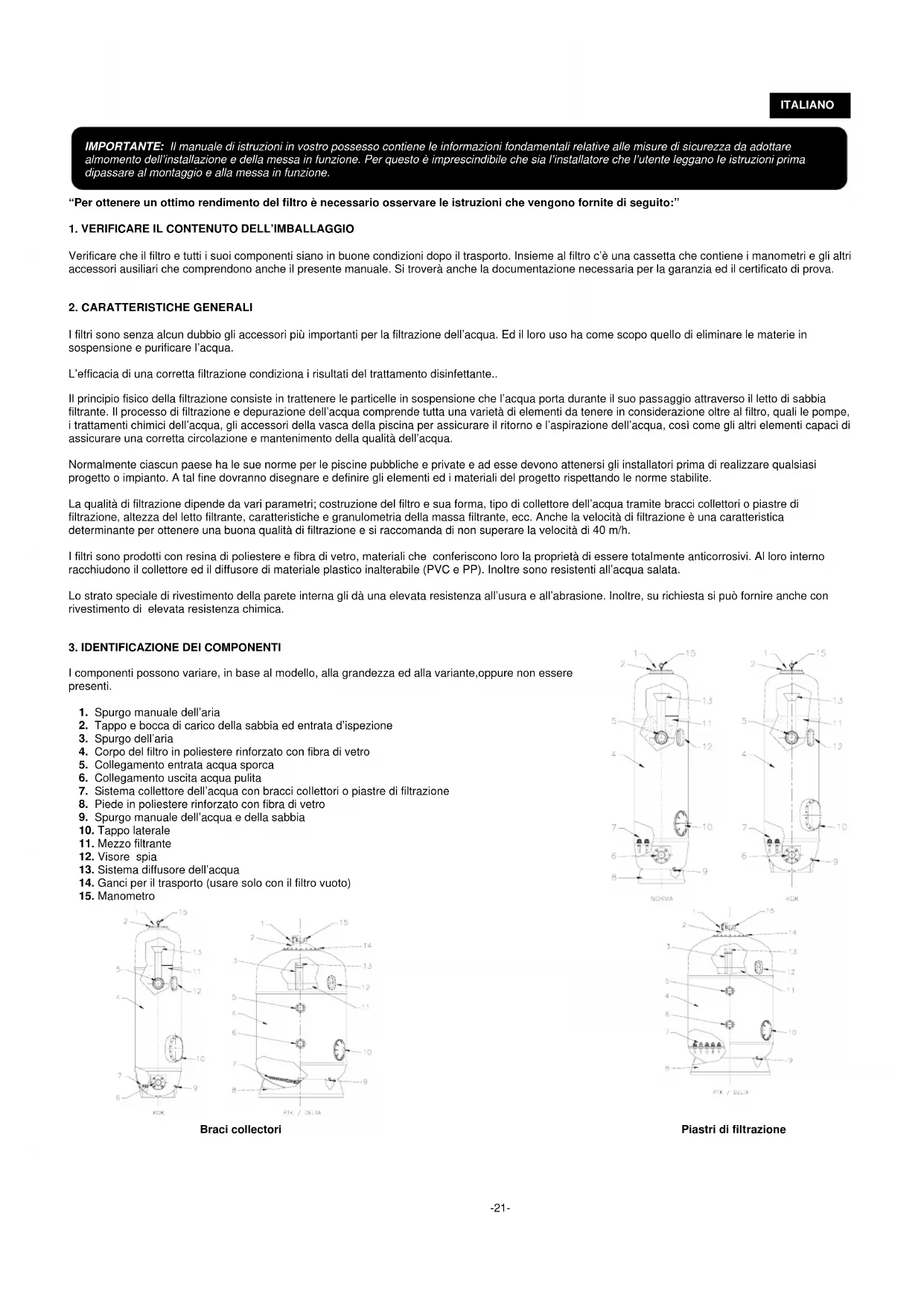

MANUALE UTENTE Delta ASTRALPOOL

IMPORTANTE: Il manuale di istruzioni in vostro possesso contiene le informazioni fondamentali relative alle misure di sicurezza da adottare al momento dell'installazione e della messa in funzione. Per questo è imprescindibile che sia l'installatore che l'utente leggano le istruzioni prima dipassare al montaggio e alla messa in funzione.

"Per ottenere un ottimo rendimento del filtro è necessario osservare le istruzioni che vengono fornite di seguito:"

1. VERIFICARE IL CONTENUTO DELL'IMBALLAGGIO

Verificare che il filtro e tutti i suoi componenti siano in buone condizioni dopo il trasporto. Insieme al filtro c'è una cassetta che contiene i manometri e gli altri accessori ausiliari che comprendono anche il presente manuale. Si troverà anche la documentazione necessaria per la garanzia ed il certificato di prova.

2. CARATTERISTICHE GENERALI

I filtri sono senza alcun dubbio gli accessori più importanti per la filtrazione dell'acqua. Ed il loro uso ha come scopo quello di eliminare le materie in sospensione e purificare l'acqua.

L'efficacia di una corretta filtrazione condiziona i risultati del trattamento disinfettante..

Il principio fisico della filtrazione consiste in trattenere le particelle in sospensione che l'acqua porta durante il suo passaggio attraverso il letto di sabbia filtrante. Il processo di filtrazione e depurazione dell'acqua comprende tutta una varietà di elementi da tenere in considerazione oltre al filtro, quali le pompe, i trattamenti chimici dell'acqua, gli accessori della vasca della piscina per assicurare il ritorno e l'aspirazione dell'acqua, così come gli altri elementi capaci di assicurare una corretta circolazione e mantenimento della qualità dell'acqua.

Normalmente ciascun paese ha le sue norme per le piscine pubbliche e private e ad esse devono attenersi gli installatori prima di realizzare qualsiasi progetto o impianto. A tal fine dovranno disegnare e definire gli elementi ed i materiali del progetto rispettando le norme stabilite.

La qualità di filtrazione dipende da vari parametri; costruzione del filtro e sua forma, tipo di collettore dell'acqua tramite bracci collettori o piastre di filtrazione, altezza del letto filtrante, caratteristiche e granulometria della massa filtrante, ecc. Anche la velocità di filtrazione è una caratteristica determinante per ottenere una buona qualità di filtrazione e si raccomanda di non superare la velocità di 40 m/h.

I filtri sono prodotti con resina di poliestere e fibra di vetro, materiali che conferiscono loro la proprietà di essere totalmente anticorrosivi. Al loro interno racchiudono il collettore ed il diffusore di materiale plastico inalterabile (PVC e PP). Inoltre sono resistenti all'acqua salata.

Lo strato speciale di rivestimento della parete interna gli dà una elevata resistenza all'usura e all'abrasione. Inoltre, su richiesta si può fornire anche con rivestimento di elevata resistenza chimica.

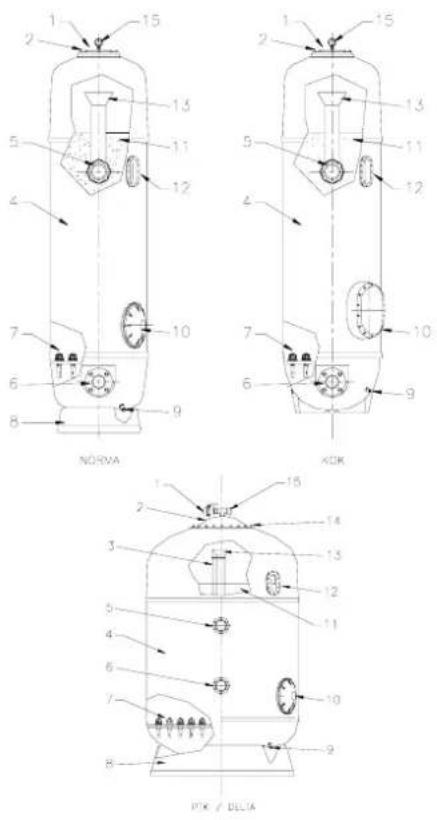

3. IDENTIFICAZIONE DEI COMPONENTI

I componenti possono variare, in base al modello, alla grandezza ed alla variante, oppure non essere presenti.

1. Spurgo manuale dell'aria
2. Tappo e bocca di carico della sabbia ed entrata d'ispezione
3. Spurgo dell'aria
4. Corpo del filtro in poliestere rinforzato con fibra di vetro
5. Collegamento entrata acqua sporca
6. Collegamento uscita acqua pulita
7. Sistema collettore dell'acqua con bracci collettori o piastre di filtrazione
8. Piede in poliestere rinforzato con fibra di vetro
9. Spurgo manuale dell'acqua e della sabbia
10. Tappo laterale
11. Mezzo filtrante
12. Visore spia
13. Sistema diffusore dell'acqua
14. Ganci per il trasporto (usare solo con il filtro vuoto)
15. Manometro

1 2 5 4 7 6 KOK 15 13 11 12 10 9

1 2 3 4 5 6 7 8 PIC / DETA 15 14 13 12 11 10 9

Braci collectori

Piastri di filtrazione

ITALIANO

4. CARATTERISTICHE DELL'IMPIANTO

Per effettuare un corretto impianto è utile tenere in considerazione i seguenti consigli:

• In rapporto al numero delle pompe da installare si consiglia di dotare l'impianto di un numero di pompe uguale a quello dei filtri, ciascuna di essa con la portata necessaria per ottenere la velocità di filtrazione voluta.
• E' consigliabile che la mandata di ciascuna delle pompe sbocchi nella tubazione generale di mandata che si dirige ai filtri di modo che quando si filtratutta l'acqua tutte le pompe stiano funzionando.
• Per effettuare il lavaggio del filtro con acqua si decideranno pompe e filtri per ottenere la portata necessaria di lavaggio tenendo in considerazione che la velocità nel lavaggio può essere di 40m/h (modelli con sistema collettore mediante bracci collettori a 60 m/h (modelli con sistema collettore mediante piastra di "crepine").
• Per il lavaggio del filtro con aria (modelli con sistema collettore mediante piastra di “crepine” o collettore doppio) si utilizzerà una o diverse pompe turbosoffianti capaci di fornire la portata necessaria per lavare con aria ad una velocità di 60 m/h a 300mbar. Non si deve mai utilizzare un compressore poiché potrebbe rovinare il filtro per eccesso di pressione).
• E' consigliabile installare i filtri sotto il livello di riempimento della piscina ed il più vicino possibile alla vasca della piscina.
• E' utile che la cabina dove sono installati i filtri sia dotata di ventilazione e degli scarichi adeguati affinché in caso di incidente, l'acqua che potrebbe uscire da qualsiasi tubo, filtro, pompa, ecc. possa essere evacuata, evitando così il rischio di danni agli impianti esistenti (pompe, quadri elettrici, ecc.) Se per qualsiasi motivo non si potesse disporre di questi scarichi, sarà necessario installare un sistema alternativo automatizzato per evacuare l'acqua dalla sala.

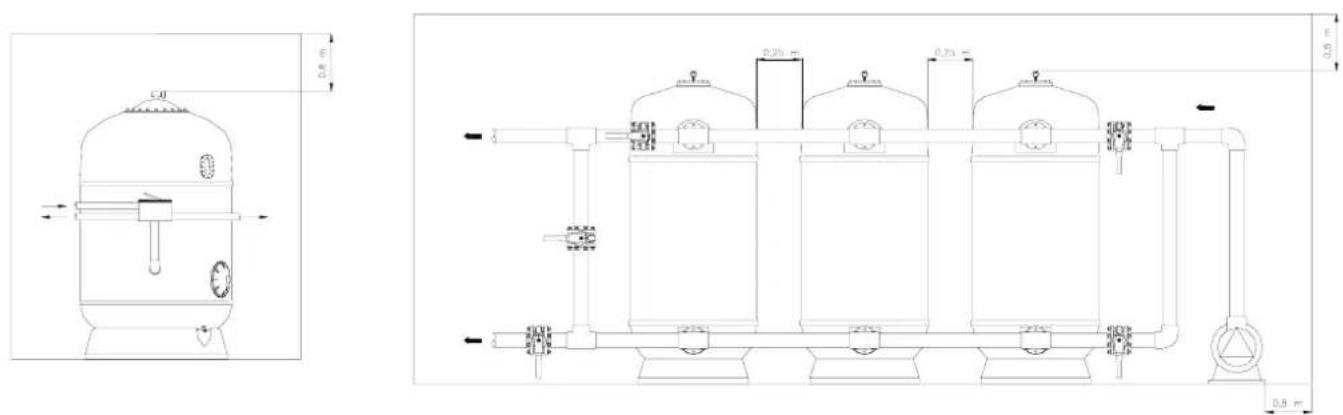

5. IMPIANTO

I filtri vengono consegnati adeguatamente imballati, e in considerazione del peso, delle dimensioni e delle difficoltà esistenti per la loro messa in opera, si consiglia di effettuare la manipolazione e lo spostamento degli stessi con mezzi meccanici (carrelli elevatori, gru, ecc.).

I filtri sono di materiale plastico e anche se sono perfettamente resistenti alla pressione interna per la quale sono stati progettati, sono fragili se ricevono colpi e perciò è molto importante assicurarsi che i filtri non ricevano colpi che possano danneggiare le basi, il corpo ed i collegamenti durante l'installazione e la manutenzione degli stessi.

Per i collegamenti, utilizzare sempre accessori di plastica ed evitare che i collegamenti vengano forzati.

La carica di sabbia deve essere effettuata una volta che è stato installato il filtro nella sua sede definitiva e seguendo le istruzioni del paragrafo "messa in moto".

Dato che i filtri richiedono revisioni periodiche ed in previsione di eventuali interventi all'interno è imprescindibile lasciare un minimo di spazio libero attorno e sopra i filtri (fig. 1).

Le fasi da seguire per una corretta installazione dei filtri sono le seguenti:

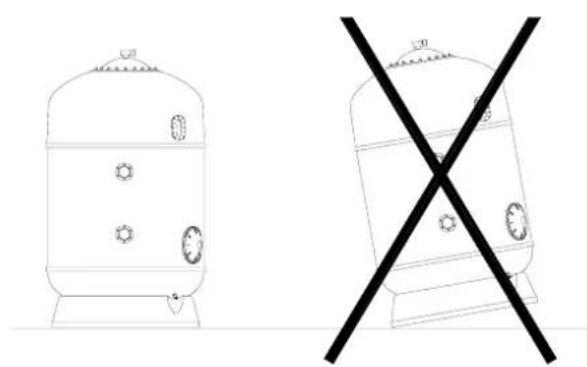

• Mettere i filtri nella loro sede definitiva tenendo in considerazione che la base deve rimanere perfettamente appoggiata al pavimento e sopra un piano completamente orizzontale (fig. 2).
• Montare correttamente la valvola nei filtri evitando che le connessioni rimangano forzate. Tenere inconsiderazione che l'ermeticità delle giunzioni si ottiene tramite giunti, pertanto non è necessario serrare eccessivamente i dadi. Non utilizzare nastri di teflon.
• Installare i supporti delle valvola adeguati e regolarli correttamente in altezza.
• Collegare la valvola con le tubazioni di mandata delle pompe, con la tubazione di ritorno alla piscina e con la tubazione di scarico.

5.1 INSTALLAZIONE DEI MANOMETRI (Fig. 3)

Si consiglia di mettere un manometro in la uscita del filtro.

I manometri indicano quando si deve realizzare un lavaggio del filtro. Per esempio, in un filtro pulito la pressione di entrata segnalata oscilla tra 0,8 e 1 kg/cm ^2 e la pressionedi uscita segnalata oscilla tra 0,4 e 0,6 kg/cm ^2 . Quando il differenziale di pressione tra laentrata e la uscita è superiore a 0,8 kg/cm ^2 , è necessario effettuare un lavaggio del filtro.

1,5 1 0,5 0 2,5 3 10 25 40 50 60 70 80 90 100

Fig. 3

6. MESSA IN MOTO

• Ritirare il tappo del filtro, cercando di evitare danni al giunto e alla superficie di chiusura del tappo.
• Verificare che tutti i componenti del filtro siano in buono stato ed assicurarsi che i bracci collettori o "crepine" siano perfettamente bloccati dato che potrebbero essersi allentati o danneggiati durante il trasporto.
• Riempire di acqua fino a circa la metà del filtro.
• Introdurre la sabbia tenendo in considerazione che prima si deve introdurre uno strato di supporto di una dimensione minima superiore alla scanalatura dei bracci collettori o "crepine" fino a coprire il collettore per circa 10 cm. Questa operazione deve essere effettuata con estrema cura per non danneggiare i componenti interni del filtro. Mentre si riempie il filtro con sabbia, avere la precauzione di ripartire la sabbia su tutta la superficie del filtro.
• Introdurre la sabbia della dimensione voluta fino al limite massimo di altezza di filtrazione.
• Pulire scrupolosamente la superficie del collo del filtro, il giunto ed il tappo prima di effettuare il montaggio. Si consiglia anche di ingrassare le viti prima di mettere i dadi.
• Chiudere il filtro mettendo il giunto in posizione corretta
• Una volta caricato e correttamente chiuso il filtro, è necessario effettuare un lavaggio del filtro. Per fare ciò procedere secondo quanto indicato nel paragrafo del lavaggio del filtro.

7.1 FILTRAZIONE (Fig. 4)

Con la pompa ferma, mettere le valvole nella posizione indicata nel quadro in posizione filtrazione delle valvole.

Durante il funzionamento del filtro è utile controllare periodicamente il manometro ed effettuare un lavaggio del filtro quando la differenza di pressione è uguale o superiore a 0,8-1 kg/cm².

Man mano che il letto filtrante si sporca per l'uso, la entrata presenta un aumento di pressione nello stesso momento in cui la uscita soffre una riduzione della sua pressione d'esercizio.

La carica di sabbia (letto filtrante) forma migliaia di canali di passaggio dell'acqua che ogicamente raccolgono le impurità residui solidi che accompagnano l'acqua da filtrare. Con il tempo, questi residui bloccano questi canali di passaggio dell'acqua per cui periodicamente è necessario pulire il filtro per lasciarlo in condizioni ottimali di lavoro e svuotare nello scarico lo sporco che c'era nel letto filtrante. Si consiglia un lavaggio con acqua per 7 minuti ad una velocità tra 40-50 m³/h/m².

Si consiglia di mettere un visore nella tubazione di scarico di modo che quando si effettua un lavaggio si possa osservare lo sporco dell'acqua che viene dal filtro e determinare così la durata del lavaggio.

Per effettuare l'operazione di lavaggio e SEMPRE CON LA POMPA FERMA mettere le valvole nella posizione indicata nel quadro

mpurità ei

Fig. 5

ITALIANO

7.2.1 LAVAGGIO CON ARIA E ACQUA (SOLO PER FILTRI CON PIASTRA DI CREPINE O DOPPIO COLLETTORE)

Si utilizza aria per ottenere uno spostamento del letto e simulare un'ebollizione dello stesso. Con questo si pretende una migliore efficacia di lavaggio con un tempo minore, ottenendo così un sostanziale risparmio di acqua.

Questo procedimento si effettua in 3 fasi:

1. Iniezione di aria alla velocità di circa 60 m/h
2. Iniezione di acqua a velocità di circa 50 m/h
3. Iniezione di acqua ed aria ad una velocità che approssimativamente non deve essere superiore a 50 m/h

7.3 RISCIACQUO (Fig.6)

Operazione che si consiglia di effettuare immediatamente dopo il LAVAGGIO che ha come oggetto l'espulsione allo scarico dei residui che potrebbero essere penetrati nei collettori durante la fase di lavaggio del filtro.

Questa operazione deve essere effettuata nell'arco di 3 minuti circa ed eviterà che acque torbide circolino nella piscina.

Per effettuare questa operazione mettere le valvole nella posizione indicata nel quadro (SEMPRE CON LA POMPA FERMA) e immediatamente dopo passare alla posizione di filtrazione.

La posizione di risciacquo si può effettuare solo se la batteria è a 5 valvole.

iscina. PA

Fig. 6

7.4 SVUOTAMENTO (Fig.7)

Quando si rende necessario svuotare la piscina ed in caso che questa non disponga di scarico sul fondo collegato direttamente con la rete fognaria si può effettuare lo svuotamento tramite la pompa del filtro mettendo le valvole nella posizione indicata dal quadro nel paragrafo svuotamento.

Per fare questo e prima di collegare lo svuotamento è necessario che le valvole degli skimmers, del canaledi sfioro e dei pulitori del fondo siano chiuse.

to oro e

Fig. 7

7.5 CHIUSURA

Così come indica il suo nome, tutte le valvole della batteria sono chiuse.

Questa operazione è utilizzata per effettuare la manutenzione del filtro, la pulizia del prefiltro, ecc.

8. BATTERIE DI VALVOLE, POSIZIONE DELLE STESSE IN CIASCUNA OPERAZIONE.

8.1 BATTERIE A 4 VALVOLE

Quadro di manovra per batterie a 4 valvole:

POSIZIONE 1	2 3 4
FILTRAZIONE Chiusa	Aperta Aperta	Chiusa
LAVAGGIO Aperta	Chiusa Chiusa	Aperta
SVUOTAMENTO	Aperta Aperta	Chiusa Chiusa
CHIUSURA	Chiusa	Chiusa	Chiusa	Chiusa

Quadro di manovra per batterie a 5 valvole.

POSIZIONE 1	2 3 4 5
FILTRAZIONE Chiusura Aperta		Aperta Chiusura	Chiusura
LAVAGGIO Aperta Chiusura Chiusura Aperta			Chiusura
RISCIACQUO Chiusura Aperta Chiusura Chiusura Aperta
SVUOTAMENTO Aperta Aperta Fermée Fermée			Chiusura
CHIUSURA Fermée Chiusura Fermée Fermée			Chiusura

ATTENZIONE: E' importante che per effettuare una qualsiasi delle manovre descritte nei quadri il motore della pompa sia spento.

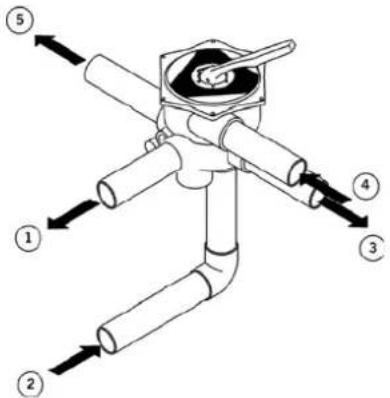

8.3 VALVOLA SELETTRICE

In questo tipo di valvola ogni manovra corrisponde ad una posizione del suo comando:

1. Entrata nel filtro
2. Uscita del filtro
3. Ritorno alla piscina senza passare per il filtro
4. Dalla pompa
5. Scarico

FILTRAZIONE

SVUOTAMENTO

CHIUSURA

RISCIACQUO

RECIRCULAZIONE

LAVAGGIO

ATTENZIONE: Non si deve cambiare la posizione della valvola selettrice mentre la pompa è in funzione.

9. SVUOTAMENTO DELLA SABBIA DEL FILTRO

Nel momento di svuotare il filtro di sabbia, a causa di un incidente o per il cambio della sabbia dovuto al suo deterioramento, procedere nel seguente modo:

1. Svuotare l'acqua dal filtro
2. Svuotare la sabbia dal filtro
3. Per riempire di nuovo il filtro di sabbia, seguire le istruzioni di MESSA IN MOTO

Approfittare dello svuotamento della sabbia per revisionare tutti i componenti interni, principalmente il collettore e sostituire quelli che possono essere danneggiati.

10. ALTRI CONSIGLI DI INTERESSE

Il montaggio interno, il numero dei collettori e dei diffusori, varia a seconda della dimensione e del tipo di filtro. La funzione dei diffusori è quella di distribuire l'acqua il più uniformemente possibile sul letto filtrante. La funzione dei collettori è quella di raccogliere l'acqua precedentemente filtrata e canalizzarla verso l'uscita del filtro.

Ciascun filtro è dotato di uno spurgo manuale di aria installato nella parte superiore del filtro. Allo stesso modo, tutti i filtri dispongono di uno spurgo manuale di acqua installato nella parte inferiore che può collegarsi direttamente alla fognatura.

Una volta terminata l'installazione della piscina, si consiglia di dare al filtro una buona pulita con acqua a pressione per pulire tutta la polvere e lo sporco causato dai lavori di costruzione e di installazione.

Nel caso in cui si debba tenere un impianto fermo per molto tempo, si consiglia di vuotare il filtro d'acqua.

I filtri installati all'esterno possono perdere la brillantezza e l'intensità del colore a causa dell'azione dei raggi solari, per cui si raccomanda di evitare l'esposizione diretta.

ITALIANO

11. MANUTENZIONE

Una pulizia a fondo e regolare è necessaria per la manutenzione della piscina, questo si ripercuoterà in un risparmio di lavoro, in una maggiore durata dell'apparecchiatura e in una migliore qualità dell'acqua.

Effettuare una corretta manutenzione dell'apparecchiatura di filtrazione (pompe, valvole, ecc.) seguendo i consigli del produttore. Controllare periodicamentel'ambiente filtrante e tutti i componenti del filtro (diffusori, bracci collettori, spurghi di acqua e di aria, tubazioni, giunti, ecc.) compreso il corpo in poliestere sostituendo o riparando le parti danneggiate.

Pulire il filtro con acqua a pressione periodicamente per togliere la polvere accumulatasi con il passare del tempo. Non usare solventi che possano danneggiare le parti plastiche ed il visore.

Se si deve chiudere la piscina in inverno, svuotare in modo adeguato tutta l'apparecchiatura per evitare che il gelo possa danneggiarla.

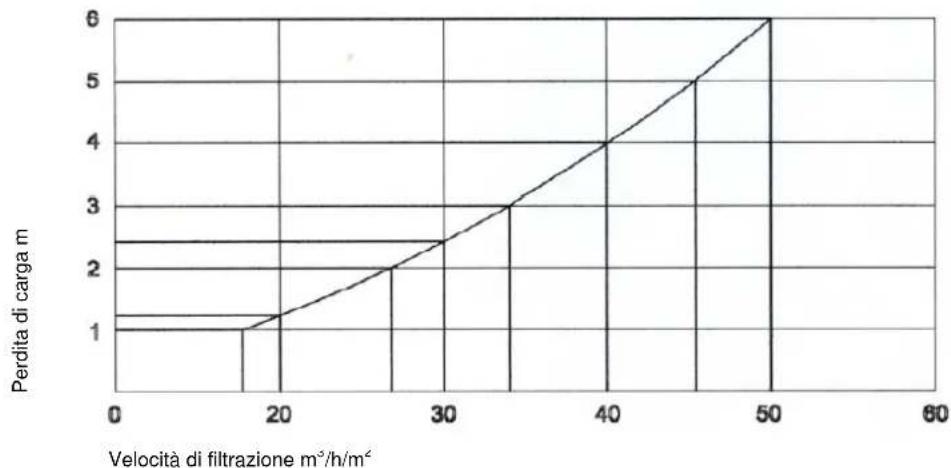

12. TAVOLA DELLE PERDITE DI CARICA DEI FILTRI CON SABBIA E BATTERIA A VALVOLE

13. AVVERTENZE DI SICUREZZA

Fermare la pompa ogni volta che si deve manovrare qualche valvola.

Non collegare il filtro direttamente alla rete di acqua potabile dato che la pressione della stessa può essere elevata ed eccedere la pressione massima di esercizio consentita per il filtro.

Ricordare che è molto importante mettere i supporti delle valvole per evitare che si rompano i collegamenti del filtro.

I filtri sono molto resistenti alla pressione interna per la quale sono stati progettati, però a volta sono fragili di fronte a colpi esterni.

Se l'impianto ha più di un filtro installato nella stessa batteria bisogna prevedere una valvola in ciascun collegamento per permettere l'isolamento completo del filtro.

In nessun caso si deve superare la pressione massima di esercizio consentita ed indicata nella targhetta delle caratteristiche del filtro.

I filtri non sono progettati per sopportare il vuoto parziale al loro interno, perciò bisogna evitare che si verifichi questa situazione.

1. POSSIBILI AVARIE

PROBLEMAS	CAUSAS	SOLUCIÓN
Mancanza di portata dell'acqua filtrata	Il filtro è sporcoIl cesto raccogli-capelli è tappato	Procedere ad un lavaggioPulire il cesto raccogli- capelli.
Si osservano caratteri nel letto filtrante	Formazione di canali preferenziali, mancanza di lavaggio o difetto nel collettore	Procedere ad un lavaggioVuotare la sabbia e controllare se c'è rottura nei collettori e sostituire la sabbia
Il manometro oscilla violentemente	La pompa prende ariaAspirazione semi-chiusa	Controllare tutto l'impianto ed eliminare le possibili fugheVerificare che le valvole di aspirazione siano completamente aperte
C'è sabbia in piscina che arriva dal filtro	Hay rotura en el sistema colector Riparare il sistema collettore
La sabbia scappa nello scarico nell'operazione di lavaggio	Exceso de caudal de agua de lavado o exceso de arena	Ridurre la portata dell'acqua di lavaggio o il livello della sabbia
