INSTRUKCJA OBSŁUGI Delta ASTRALPOOL

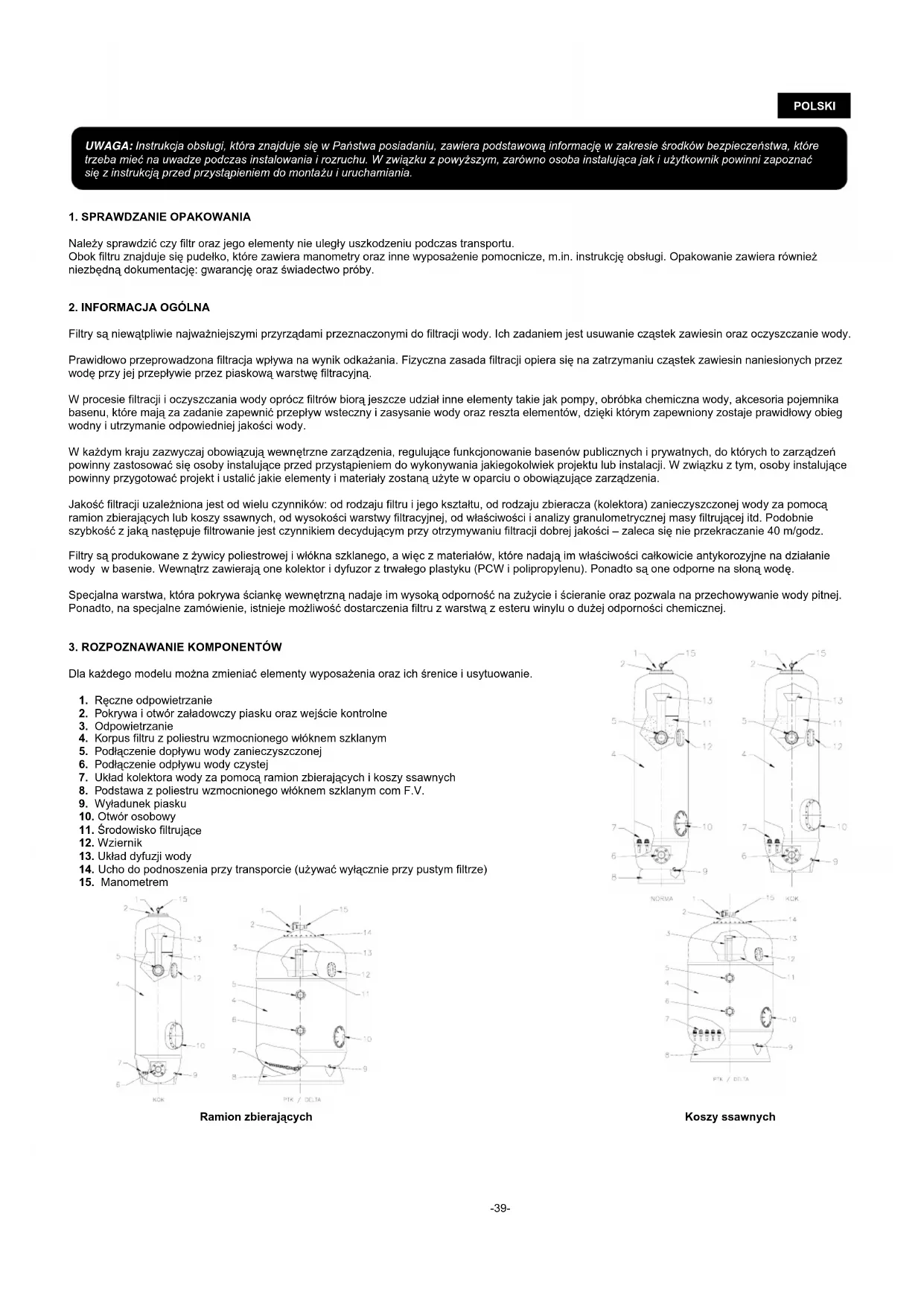

Należy sprawdzić czy filtr oraz jego elementy nie uległy uszkodzeniu podczas transportu. Obok filtru znajduje się pudełko, które zawiera manometry oraz inne wyposażenie pomocnicze, m.in. instrukcję obsługi. Opakowanie zawiera również niezbędną dokumentację: gwarancję oraz świadectwo próby.

Filtry są niewątpliwie najważniejszymi przyrządami przeznaczonymi do filtracji wody. Ich zadaniem jest usuwanie cząstek zawiesin oraz oczyszczanie wody. Prawidłowo przeprowadzona filtracja wpływa na wynik odkażania. Fizyczna zasada filtracji opiera się na zatrzymaniu cząstek zawiesin naniesionych przez wodę przy jej przepływie przez piaskową warstwę filtracyjną. W procesie filtracji i oczyszczania wody oprócz filtrów biorą jeszcze udział inne elementy takie jak pompy, obróbka chemiczna wody, akcesoria pojemnika basenu, które mają za zadanie zapewnić przepływ wsteczny i zasysanie wody oraz reszta elementów, dzięki którym zapewniony zostaje prawidłowy obieg wodny i utrzymanie odpowiedniej jakości wody. W każdym kraju zazwyczaj obowiązują wewnętrzne zarządzenia, reguluj ące funkcjonowanie basenów publicznych i prywatnych, do których to zarządzeń powinny zastosować się osoby instalujące przed przystąpieniem do wykonywania jakiegokolwiek projektu lub instalacji. W związku z tym, osoby instalujące powinny przygotować projekt i ustalić jakie elementy i materiały zostaną użyte w oparciu o obowiązujące zarządzenia. Jakość filtracji uzależniona jest od wielu czynników: od rodzaju filtru i jego kształtu, od rodzaju zbieracza (kolektora) zanieczyszczonej wody za pomocą ramion zbierających lub koszy ssawnych, od wysokości warstwy filtracyjnej, od właściwości i analizy granulometrycznej masy filtrującej itd. Podobnie szybkość z jaką następuje filtrowanie jest czynnikiem decydującym przy otrzymywaniu filtracji dobrej jakości – zaleca się nie przekraczanie 40 m/godz. Filtry są produkowane z żywicy poliestrowej i włókna szklanego, a więc z materiałów, które nadają im właściwości całkowicie antykorozyjne na działanie wody w basenie. Wewnątrz zawierają one kolektor i dyfuzor z trwał ego plastyku (PCW i polipropylenu). Ponadto są one odporne na słoną wodę. Specjalna warstwa, która pokrywa ściankę wewnętrzną nadaje im wysoką odporność na zużycie i ścieranie oraz pozwala na przechowywanie wody pitnej. Ponadto, na specjalne zamówienie, istnieje możliwość dostarczenia filtru z warstwą z esteru winylu o dużej odporności chemicznej.

Dla każdego modelu można zmieniać elementy wyposażenia oraz ich śrenice i usytuowanie.

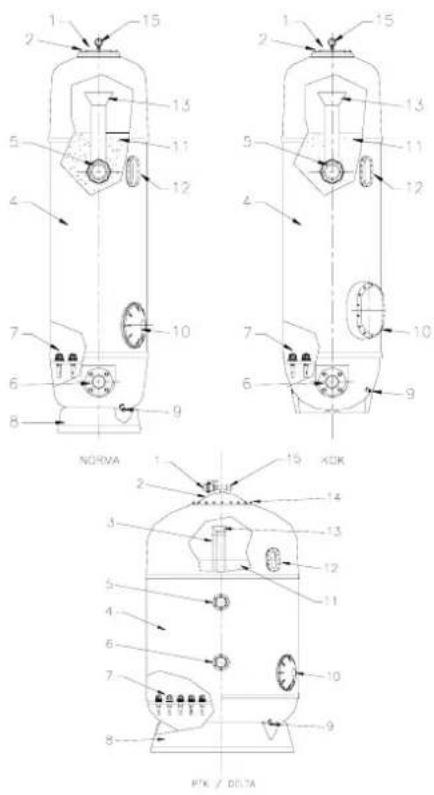

1. Ręczne odpowietrzanie

2. Pokrywa i otwór załadowczy piasku oraz wejście kontrolne

4. Korpus filtru z poliestru wzmocnionego włóknem szklanym

5. Podłączenie dopływu wody zanieczyszczonej

6. Podłączenie odpływu wody czystej

7. Układ kolektora wody za pomocą ramion zbierających i koszy ssawnych

8. Podstawa z poliestru wzmocnionego włóknem szklanym com F.V.

11. Środowisko filtrują

13. Układ dyfuzji wody

14. Ucho do podnoszenia przy transporcie (używać wyłącznie przy pustym filtrze)

Ramion zbierających Koszy ssawnych UWAGA: Instrukcja obsługi, która znajduje się w Państwa posiadaniu, zawiera podstawową informację w zakresie środków bezpieczeństwa, które trzeba mieć na uwadze podczas instalowania i rozruchu. W związku z powyższym, zarówno osoba instalująca jak i użytkownik powinni zapoznać się z instrukcją przed przystąpieniem do montażu i uruchamiania.-40- POLSKI

4. INFORMACJA DOTYCZĄCA INSTALACJI

W celu wykonania prawidłowej instalacji prosimy uwzględnić następujące kwestie:

• Odnośnie ilości pomp, które należy zainstalować, zaleca się zainstalowanie takiej samej ilości pomp i filtrów, przy czym każda pompa powinna mieć odpowiednie natężenie przepływu, które zagwarantuje wymaganą szybkość filtrowania.

• Radzimy, aby tłoczenie wszystkich pomp miało ujście do głównego rurociągu tłocznego skierowanego na filtry - w ten sposób przy filtrowaniu całości wody będą działały wszystkie pompy.

• Przy oczyszczaniu filtru wodą należy użyć zarówno pomp jak i filtrów, aby zapewnić odpowiednie natężenie przepływu, biorąc pod uwagę, że szybkość czyszczenia może wynosić od 40 m/godz. (dla modeli z ukł adem kolektora za pomocą ramion zbierających) do 60 m/godz. (dla modeli z układem kolektora za pomocą koszy ssawnych).

• Przy oczyszczaniu filtru powietrzem (dla modeli z układem kolektora za pomocą koszy ssawnych lub o podwójnym kolektorze) należy zastosować jedną lub kilka turbodmuchaw, których natężenie przepływu przy czyszczeniu powietrzem powinno wynosić od 60 m/godz do 300 mbar. Nie wolno używać sprężarki, gdyż mogłaby ona spowodować uszkodzenie filtru przez nadmiar ciśnienia.

• Zaleca się zainstalować filtry poniżej poziomu wody w basenie i jak najbliżej pojemnika basenu.

• Wskazane jest, aby pomieszczenie, w którym zainstalowano filtry, było przewiewne i posiadało odpowiednie kratki ściekowe, aby w razie awarii woda wydostająca się z przewodu, filtru, pompy itp. mogła znaleźć ujście, unikając w ten sposób uszkodzeń instalacji (pomp, instalacji elektrycznej itp.). W przypadku braku kratek ściekowych należy zainstalować zautomatyzowany układ zastępczy, który pozwoli na ujście wody z pomieszczenia.

Filtry dostarczane są w odpowiednim opakowaniu i ze względu na ich wag ę, wielkość oraz trudności związane z ich rozmieszczeniem podczas trwania budowy powinny być przenoszone przy pomocy urządzeń mechanicznych (wózków podnośnikowych, dźwigów itp.). Filtry wykonane są z plastyku i chociaż zgodnie ze swym przeznaczeniem są bardzo odporne na ciśnienie wewnętrzne, są mało odporne na uderzenia, w związku z czym należy uważać, aby nie zostały one uderzone podczas montażu czy konserwacji, gdyż mogłaby ulec uszkodzeniu ich podstawa, obudowa czy połączenia. Przy ich połączeniu należy posługiwać się wyłącznie przyrządami z plastyku i unikać zbyt silnego dokręcania. Ładowanie piasku powinno nastąpić po zamontowaniu filtru w miejscu przeznaczenia, zgodnie z instrukcją zawartą w punkcie „Uruchamianie”. W związku z tym, że filtry wymagają okresowej kontroli oraz w celu zabezpieczenia ewentualnych prac w ich wnętrzu, koniecznie należy pozostawić minimum wolnego miejsca wokół filtrów i ponad nimi (rys. 1).

Rys. 1 W celu prawidłowego montażu filtrów, czynności należy wykonywać w następującej kolejności:

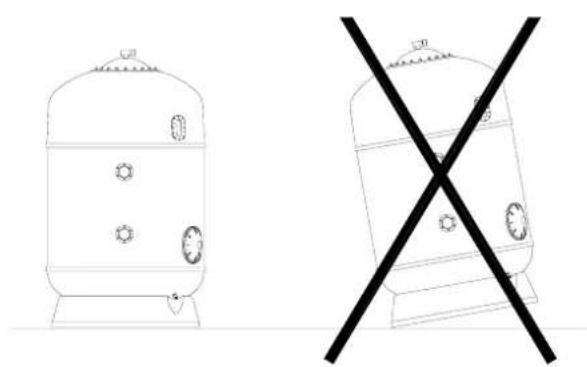

• U mieścić filtry w miejscu przeznaczenia, uważając, aby podstawa całkowicie opierała się na zupełnie poziomej płaszczyźnie (rys. 2).

• Prawidłowo zamontować w filtrach zaworów, unikając zbyt silnego dokręcania połączeń. Należy wziąć pod uwagę, że szczelność łączeń uzyskuje się przy pomocy uszczelek – nie należy, więc, zbytnio dokręcać nakrętek. Nie używać taśmy teflonowej.

• Zamontować odpowiednie podpory do zaworów i wyregulować je do prawidł owej wysokości.

• Podłączyć zaworów do rurociągów tłocznych pomp, do przewodu rurowego przepływu wstecznego do basenu i do przewodu ściekowego.

Z aleca się instalowanie urządzenia do pomiaru ciśnienia przy króccu wylotowym z filtra. Manometry wskazują kiedy należy przystąpić do czyszczenia filtru, np. jeżeli filtr jest czysty ciśnienie dopływowe wynosi od 0,8 do 1 kg/cm2, a ciśnienie odpływowe od 0,4 do 0,6 kg/cm2. Jeśli różnica ciśnienia między manometrem wejściowym i wyjściowym wynosi 0,8 kg/cm2 lub więcej, należy przystąpić do czyszczenia filtru.

• Zdjąć pokrywę filtru, uważając, aby nie uszkodzić uszczelki oraz powierzchni zamykającej pokrywę.

• Sprawdzić czy wszystkie elementy filtru znajdują się w dobrym stanie i upewnić się, że ramiona zbierające lub kosze ssawne są właściwie przymocowane, gdyż mogły ulec obluzowaniu lub uszkodzeniu podczas transportu.

• Napełnić filtr wodą mniej więcej do połowy.

• Wsypać piasek, uważając, aby najpierw wsypać warstwę podłoża w wysokości niewiele ponad otwór z ramionami zbierającymi lub koszami ssawnymi, aż do pokrycia kolektora około 10 cm warstwą. Czynność tę należy wykonać bardzo ostrożnie, aby nie uszkodzić wewnętrznych komponentów filtru. Podczas wypełniania filtru piaskiem, należy rozłożyć piasek na całej powierzchni filtru.

• Wsypać piasek odpowiedniej grubości do maksymalnej wysokości filtrowania.

• Przed przystąpieniem do montażu wyczyścić dokładnie powierzchnię wlotu filtru, uszczelkę i pokrywę.

• Zamknąć filtr umieszczaj ąc uszczelkę w prawidłowej pozycji.

• Po napełnieniu i odpowiednim zamknięciu filtru, należy przystąpić do jego czyszczenia. W tym celu należy postępować zgodnie z punktem o czyszczeniu filtru.

Przy wyłączonej pompie ustawić zawory w pozycji filtrowanie, ukazanej w tabeli. Podczas działania filtru zaleca się co jakiś czas sprawdzać manometr i oczyścić filtr kiedy różnica w ciśnieniu będzie wynosiła lub przewyższała 0,8 kg/cm

W miarę zanieczyszczania się przy użytkowaniu warstwy filtracyjnej, ciśnienie na wejściowym rośnie, a ciśnienie robocze na wyjściowym ulega obniżeniu.

Wsypany piasek (warstwa filtracyjna) tworzy tysiące kanalików, którymi przepływa woda i gdzie oczywiście następuje osadzanie się zanieczyszczeń i cząsteczek stałych obecnych w wodzie przeznaczonej do filtracji. Z czasem te zanieczyszczenia blokują kanaliki, którymi przepływa woda i z tego powodu konieczne jest okresowe czyszczenie filtru, aby zapewnić jego optymalną wydajność, oraz odprowadzenie do ścieku zanieczyszczeń znajdujących się na warstwie filtracyjnej. Zalecamy czyścić wodą przez 7 minut przy prędkości 40-50 m

Radzimy umieścić na rurociągu ściekowym wizjer – w ten sposób podczas czyszczenia można będzie obserwować zanieczyszczenia wody pochodzące z filtru i określić czas trwania czyszczenia. Przy czyszczeniu POMPA MUSI BYĆ WYŁĄCZONA, a zawory ustawione w pozycji wskazanej w tabeli. Rys. 5-42- POLSKI

7.2.1 CZYSZCZENIE POWIETRZEM I WODĄ (TYLKO DLA FILTRÓW Z KOSZAMI SSAWNYMI LUB PODWÓJNYM KOLEKTOREM)

Powietrze stosuje się w celu przemieszczenia warstwy i upozorowania warunków jej wrzenia. Dzięki temu chcemy osiągnąć lepszy efekt czyszczenia w krótszym czasie, zaoszczędzając przy tym w dużej mierze wodę. Czynność tę wykonujemy w trzech etapach:

1. Wtrysk powietrza z prędkością około 60 m/godz.

2. Wtrysk wody z prędkością około 50 m/godz.

3. Wtrysk wody i powietrza z prędkością nie przewyższającą 50 m/godz.

Zaleca się przeprowadzenie płukania zaraz po CZYSZCZENIU, które ma za zadanie usunąć do ścieku resztki osadu, jaki mógł dostać się do kolektorów podczas czyszczenia filtru. Czynność tę wykonujemy przez około 3 minut – unikniemy w ten sposób przedostania się mętnej wody do basenu. W celu wykonania tej czynności należy ustawić zawory w pozycji wskazanej w tabeli (POMPA ZAWSZE MUSI BY

WYŁĄCZONA) i zaraz przejść do pozycji filtrowania. Płukanie może być przeprowadzone wyłącznie w zespołach 5-zaworowych.

W przypadku zaistnienia konieczności opróżnienia basenu i jeżeli basen nie posiada kratki ściekowej na dnie podłączonej bezpośrednio do kanalizacji, można przeprowadzić opróżnianie za pomocą pompy filtru, ustawiając zawory w pozycji ukazanej w tabeli w punkcie „opróżnianie”. W związku z tym przed włączeniem opróżniania należy zamknąć zawory zgarniaczy (skimmers), kanału przelewowego i czyszczenia dna.

Zgodnie z powyższym wszystkie zawory zespołu są zamknięte. Zamykanie stosuje się przy konserwacji filtru, czyszczeniu filtru wstępnego itp.

Y 4-ZAWOROWE Tabela wykazu czynności dla zespołów 4-zaworowych:

UWAGA: Przy wykonywaniu jakiejkolwiek czynności opisanej w tabeli silnik pompy musi być wyłączony.

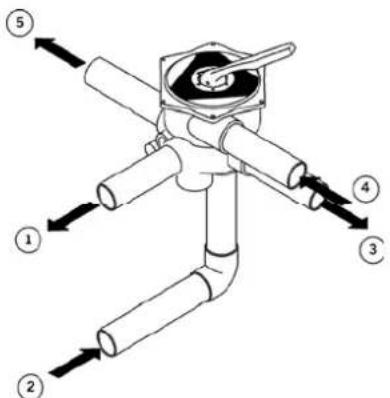

Różne funkcje zaworu są realizowane w zależności od ustawienia dźwigni tak jak to poniżej przedstawiono:

3. Powrót do basenu z cyrkulacją przez filt

UWAGA: Zmiana pozycji ustawienia zaworu nie może być przeprowadzana podczas pracy pompy.

Podczas opróżniania filtru z piasku w przypadku wystąpienia awarii lub w celu wymiany piasku z powodu jego zużycia, należy postępować w następujący sposób:

1. Opróżnić filtr z wody.

2. Opróżnić filtr z piasku

3. Przy powtórnym napełnianiu filtru piaskiem należy postępować zgodnie z instrukcją URUCHAMIANIE.

Przy okazji opróżniania z piasku powinno się sprawdzić wszystkie komponenty wewnątrz filtru, przede wszystkim kolektor, i wymienić te, które uległy uszkodzeniu.

Instalacja wewnętrzna, ilość kolektorów i dyfuzorów są uzależnione od wielkości i rodzaju filtru. Rola difuzorów polega na jak najbardziej równomiernym rozprowadzeniu wody na warstwie filtracyjnej. Rola kolektorów polega na zbieraniu uprzednio przefiltrowanej wody i doprowadzenie jej do ujścia filtru. Każdy filtr zaopatrzony jest w ręczne odpowietrzanie zainstalowane w górnej jego części. Również wszystkie filtry posiadają ręczne odwadnianie zainstalowane w dolnej części. Po zakończonym montażu basenu zaleca się dobrze oczyścić filtr wodą pod ciśnieniem, w celu usunięcia kurzu lub zanieczyszczeń powstałych podczas prac budowlanych lub montażowych. W przypadku długotrwałego przestoju w montażu zaleca się opróżnienie filtru z wody. Filtry usytuowane na zewnątrz mogą tracić intensywność koloru powłoki zewnętrznej na skutek bezpośredniego oddziaływania promieni słonecznych. Z tego też względu zaleca się ustawianie ich w miejscach osłoniętych.-44- POLSKI

Przy konserwacji basenu konieczne jest regularne i dokładne czyszczenie, które zaoszczędzi pracy, wpłynie na większą trwałość sprzętu i lepszą jakość wody. Należy przeprowadzać prawidłową konserwację sprzętu filtrującego (pomp, zaworów itp.) zgodnie z zaleceniami producenta. Okresowo należy sprawdzać środowisko filtrujące i wszystkie komponenty filtru (dyfuzory, ramiona zbierające, odwadnianie i odpowietrzanie, przewody, uszczelki itp.) włącznie z poliestrową obudową, wymieniając lub naprawiając uszkodzone elementy. Okresowo należy czyścić filtr wodą pod ciśnieniem w celu usunięcia zgromadzonego w nim z czasem kurzu. Nie należy używać rozpuszczalników, które mogą uszkodzić części z plastyku lub wizjer. Jeżeli basen jest zamykany na zimę, trzeba odpowiednio opróżnić cał y sprzęt, aby uniknąć uszkodzeń spowodowanych przez lód.

Zawory można manipulować tylko przy wyłączonej pompie. Nie należy podłączać filtru bezpośrednio do sieci wody pitnej, gdyż może mieć ona wysokie ciśnienie i przekraczać maksymalne dozwolone ciśnienie robocze filtru. Należy pamiętać o znaczeniu podpór do zaworów w celu uniknięcia pęknięć połączeń filtru. Filtry zgodnie ze swym przeznaczeniem są bardzo odporne na ciśnienie wewnętrzne, ale są mało odporne na uderzenia z zewnątrz. Jeżeli instalacja składa się z więcej niż jednego filtru, zamontowanego w tym samym zespole, należy umieścić zawór na każdym połączeniu w celu uzyskania całkowitego odizolowania filtru. W żadnym przypadku nie wolno przekraczać maksymalnego dozwolonego ciśnienia roboczego, wskazanego na płytce informacyjnej filtru. Filtry nie są zaprojektowane na pracę w warunkach wewnętrznego podciśnienia, dlatego też należy unikać takich sytuacji.

Brak natężenia przepływu odfiltrowanej wody Filtr jest zanieczyszczony Koszyczek wyłapujący włosy jest zatkany Przystąpić do czyszczenia Wyczyścić koszyczek wyłapujący włosy Na warstwie filtracyjnej widoczne są ślady Tworzenie się kanalików głównych, brak czystości lub wada w kolektorze Przystąpić do czyszczenia Wysypać piasek i sprawdzić czy nie ma pęknięcia w kolektorach oraz wymienić piasek Manometr gwałtownie drga Pompa zasysa powietrze

Zasysanie półzamknięte Sprawdzić całą instalację i usunąć występujące nieszczelności Sprawdzić czy zawory ssące są całkowicie otwarte Do basenu przedostaje się piasek z filtru Występuje pęknięcie w systemie kolektora Naprawić system kolektora Przy czyszczeniu piasek wydostaje się do ścieku Zbyt duże natężenie przepływu wody czyszczącej Zmniejszyć natężenie przepływu wody czyszczącejmodel. 04975E013
