Delta - Filtre à eau ASTRALPOOL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Filtre à eau à sable avec collecteurs ou crépines
Marque	AstralPool
Modèle	Delta
Matériau du corps	Résine polyester renforcée de fibre de verre
Matériau interne	PVC et PP (collecteurs, diffuseurs)
Pression maximale de travail	Consulter la plaque signalétique du filtre
Vitesse de filtration recommandée	Jusqu'à 40 m³/h/m²
Vitesse de lavage	40-60 m³/h/m² selon le système de collecte
Cycles de fonctionnement	Filtration, lavage (eau et air), rinçage, vidange, fermeture
Type de vanne	Batterie de 4 ou 5 vannes, ou vanne multivoies
Purge d'air	Manuelle en partie supérieure
Purge d'eau	Manuelle en partie inférieure
Manomètre	Inclus pour contrôle de pression différentielle
Milieu filtrant	Sable (granulométrie adaptée)
Installation recommandée	Sous niveau de la piscine, sur sol horizontal, avec espace libre autour
Entretien	Lavage périodique, nettoyage extérieur à l'eau, vidange hivernale
Sécurité	Ne jamais manœuvrer les vannes pompe en marche ; ne pas dépasser pression max
Pièces détachées	Bras collecteurs, crépines, diffuseurs, purges, joints, manomètre
Garantie	Certificat d'essai et garantie inclus

FOIRE AUX QUESTIONS - Delta ASTRALPOOL

Comment installer correctement le filtre Delta AstralPool ?

Placez le filtre sur un sol horizontal, sous le niveau de la piscine. Raccordez les vannes avec des tuyauteries en PVC sans utiliser de téflon. Laissez un espace libre autour pour l'entretien. Remplissez d'eau jusqu'à moitié, puis ajoutez le sable avec précaution en recouvrant les collecteurs. Consultez la section 5 de la notice.

Quand et comment effectuer un lavage du filtre ?

Lorsque la pression différentielle atteint 0,8-1 kg/cm², arrêtez la pompe, placez les vannes en position lavage (selon le tableau de la notice), puis remettez la pompe en marche. Laissez couler l'eau de lavage pendant environ 7 minutes à une vitesse de 40-50 m³/h/m². Utilisez l'air si votre modèle le permet pour un lavage plus efficace.

Comment effectuer un rinçage après le lavage ?

Juste après le lavage, arrêtez la pompe, placez les vannes en position rinçage (uniquement avec vanne multivoies ou batterie 5 vannes), puis remettez la pompe en marche pendant environ 3 minutes. Cela évacue les résidus des collecteurs et empêche l'eau trouble d'atteindre la piscine.

Comment vidanger l'eau du filtre ?

Fermez les vannes des skimmers et de l'aspirateur. Placez les vannes en position vidange selon le tableau (par exemple, batterie 4 vannes : 1 et 2 ouverts, 3 et 4 fermés). Utilisez la pompe de filtration pour évacuer l'eau.

Comment changer le sable du filtre ?

Videz d'abord l'eau du filtre, puis retirez le sable par la bouche d'évacuation. Profitez-en pour inspecter les collecteurs et crépines. Lors du remplissage, suivez la procédure de mise en marche : eau à moitié, ajout de sable par couches, et refermez soigneusement.

Quelles sont les principales consignes de sécurité ?

Arrêtez toujours la pompe avant de manœuvrer les vannes. Ne dépassez pas la pression maximale indiquée sur la plaque. Ne raccordez pas le filtre directement au réseau d'eau potable. Évitez le vide partiel dans le filtre.

Que faire si le manomètre oscille violemment ?

Cela indique que la pompe prend de l'air ou que l'aspiration est semi-fermée. Vérifiez toute l'installation pour éliminer les fuites d'air et assurez-vous que les vannes d'aspiration sont complètement ouvertes.

Pourquoi y a-t-il du sable dans l'eau de la piscine ?

Cela peut être dû à une rupture des collecteurs ou des crépines. Arrêtez la pompe, videz le sable et inspectez le système interne. Remplacez les pièces endommagées avant de remettre du sable neuf.

Comment entretenir le filtre en hiver ?

Si la piscine n'est pas utilisée, videz complètement l'eau du filtre pour éviter les dégâts dus au gel. Nettoyez l'extérieur avec de l'eau sous pression et protégez le filtre des rayons directs du soleil.

Quels types de vannes sont compatibles avec ce filtre ?

Le filtre Delta peut être équipé d'une batterie de 4 vannes, d'une batterie de 5 vannes ou d'une vanne multivoies. Chaque type a un tableau de positionnement spécifique pour les opérations (filtration, lavage, rinçage, vidange, fermeture). Consultez le tableau dans la notice.

MODE D'EMPLOI Delta ASTRALPOOL

IMPORTANT: Ce manuel d'entretien contient des informations essentielles concernant les mesures de sécurité à adopter lors de l'installation et de la mise en service. Pour cela, il est important que l'installateur et l'utilisateur prennent connaissance de l'ensemble des instructions avant de passer à l'installation et à la mise en route.

"Pour obtenir le meilleur rendement du filtre, veuillez suivre scrupuleusement les instructions indiquées ci-après."

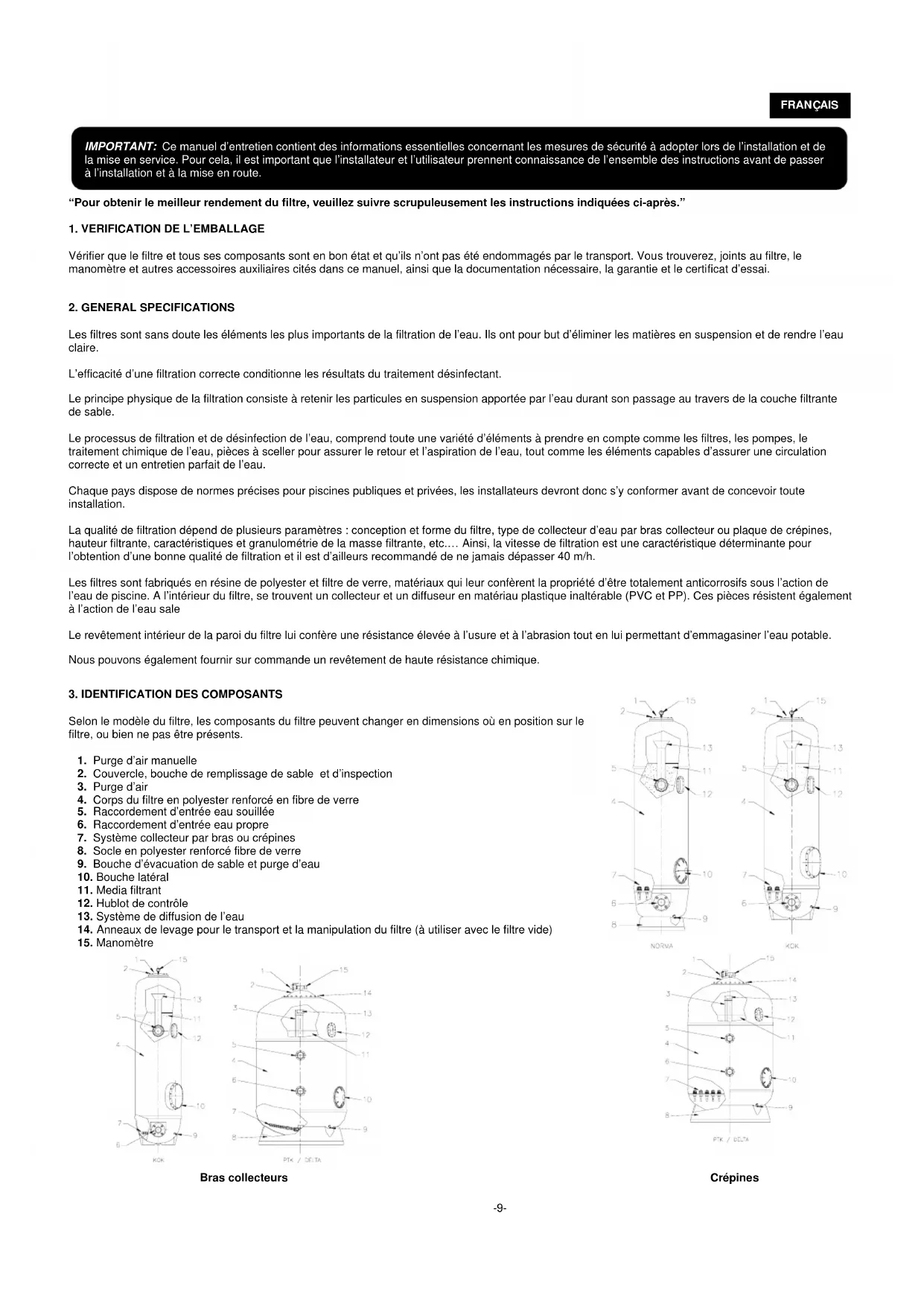

1. VERIFICATION DE L'EMBALLAGE

Vérifier que le filtre et tous ses composants sont en bon état et qu'ils n'ont pas été endommagés par le transport. Vous trouverez, joints au filtre, le manomètre et autres accessoires auxiliaires cités dans ce manuel, ainsi que la documentation nécessaire, la garantie et le certificat d'essai.

2. GENERAL SPECIFICATIONS

Les filtres sont sans doute les éléments les plus importants de la filtration de l'eau. Ils ont pour but d'éliminer les matières en suspension et de rendre l'eau claire.

L'efficacité d'une filtration correcte conditionne les résultats du traitement désinfectant.

Le principe physique de la filtration consiste à retenir les particules en suspension apportée par l'eau durant son passage au travers de la couche filtrante de sable.

Le processus de filtration et de désinfection de l'eau, comprend toute une variété d'éléments à prendre en compte comme les filtres, les pompes, le traitement chimique de l'eau, pièces à sceller pour assurer le retour et l'aspiration de l'eau, tout comme les éléments capables d'assurer une circulation correcte et un entretien parfait de l'eau.

Chaque pays dispose de normes précises pour piscines publiques et privées, les installateurs devront donc s'y conformer avant de concevoir toute installation.

La qualité de filtration dépend de plusieurs paramètres : conception et forme du filtre, type de collecteur d'eau par bras collecteur ou plaque de crépines, hauteur filtrante, caractéristiques et granulométrie de la masse filtrante, etc.... Ainsi, la vitesse de filtration est une caractéristique déterminante pour l'obtention d'une bonne qualité de filtration et il est d'ailleurs recommandé de ne jamais dépasser 40 m/h.

Les filtres sont fabriqués en résine de polyester et filtre de verre, matériaux qui leur confèrent la propriété d'être totalement anticorrosifs sous l'action de l'eau de piscine. A l'intérieur du filtre, se trouvent un collecteur et un diffuseur en matériau plastique inaltérable (PVC et PP). Ces pièces résistent également à l'action de l'eau sale

Le revêtement intérieur de la paroi du filtre lui confère une résistance élevée à l'usure et à l'abrasion tout en lui permettant d'emmagasiner l'eau potable.

Nous pouvons également fournir sur commande un revêtement de haute résistance chimique.

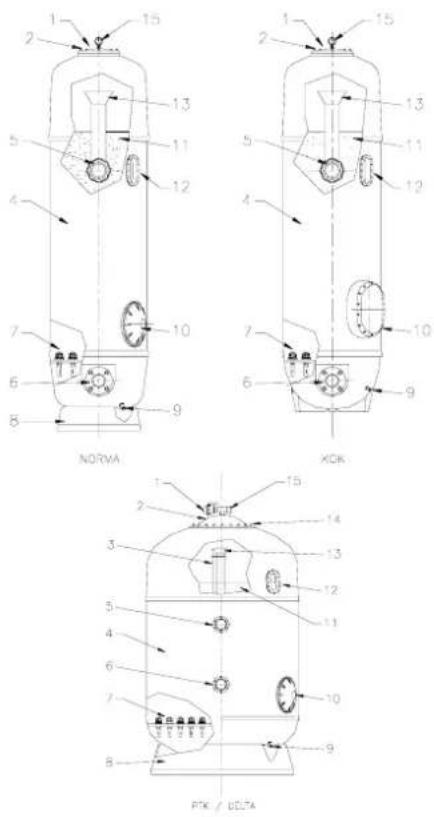

3. IDENTIFICATION DES COMPOSANTS

Selon le modèle du filtre, les composants du filtre peuvent changer en dimensions où en position sur le filtre, ou bien ne pas être présents.

1. Purge d'air manuelle
2. Couvercle, bouche de remplissage de sable et d'inspection
3. Purge d'air
4. Corps du filtre en polyester renforcé en fibre de verre
5. Raccordement d'entrée eau souillée
6. Raccordement d'entrée eau propre
7. Système collecteur par bras ou crépines
8. Socle en polyester renforcé fibre de verre
9. Bouche d'évacuation de sable et purge d'eau
10. Bouche latéral
11. Media filtrant
12. Hublot de contrôle
13. Système de diffusion de l'eau
14. Anneaux de levage pour le transport et la manipulation du filtre (à utiliser avec le filtre vide)
15. Manomètre

1 2 3 4 5 6 7 8 9 10 11 12 13 15 KOK

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 PTK / DETA

Bras collecteurs

1 2 5 4 7 6 8 NORMA 15 13 11 12 10 9 15 13 11 12 10 9 XCK 15 14 13 12 11 10 9 PDK / DELTA

Crépines

4. CARACTERISTIQUES DE L'INSTALLATION

Pour effectuer une installation correcte il est recommandé de prendre en compte les conseils suivants:

• Il est préférable d'installer un nombre de pompes équivalent au nombre de filtres. Chacune d'elle comportant le débit nécessaire pour assurer la vitesse de filtration désirée.
• Veillez à ce que le refoulement de chaque pompe soit raccordé à un collecteur général dans un refoulement se dirigeant vers les filtres. Ainsi, lorsque les filtres filtront l'eau de l'installation, toutes les pompes sont mises en oeuvre.
• Pour effectuer le lavage à l'eau du filtre, il faudra combiner pompe et filtre afin d'obtenir le débit de lavage nécessaire en prenant en compte le fait que la vitesse de lavage peut être de 40m ^3 /h/m ^2 (pour modèles à bras collecteurs) à 60 m ^3 /h/m ^2 (pour modèles à crépines).
• Pour effectuer le lavage à l'air du filtre (modèles à crépines ou double collecteurs) on utilisera une ou plusieurs pompes turbosoufflantes capables de répartir le débit d'air nécessaire pour laver à une vitesse de 60 m ^3 /h/m ^2 à 300 mbar. Ne jamais utiliser de compresseur, l'excès de pression endommagerait le filtre. Grâce à ce montage, nous éliminons le besoin d'installer des pompes qui seraient exclusivement destinées au lavage des filtres.

- Il est recommandé d'installer les filtres en dessous du niveau de remplissage de la piscine et le plus près possible du bassin.

- Il est préférable que le local technique dans lequel seront installés les filtres soit muni de ventilations et de vidanges adaptées, afin qu'en cas d'accident l'eau puisse s'écouler et être évacuée sans risque d'endommager les installations existantes (pompes, armoires électriques, etc...) Si pour une quelconque raison, il n'était pas possible de disposer de moyens de vidange efficaces, il serait nécessaire d'installer une pompe de relevage automatique afin d'évacuer l'eau du local.

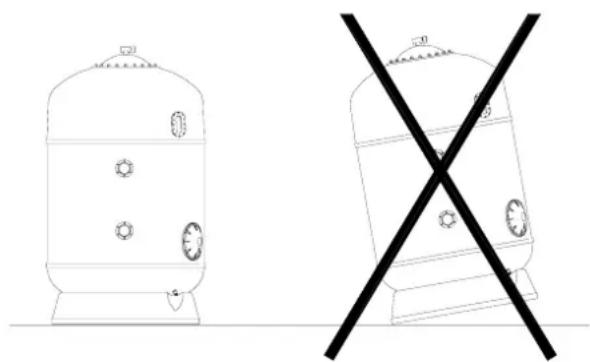

- L'installation des filtres se fera de manière à ce que leur socle soit totalement en appui sur le sol et sur un plan parfaitement horizontal.

- Une fois l'installation terminée et avant de mettre le sable à l'intérieur du filtre, procéder à des essais en pression afin de s'assurer de la bonne étanchéité de toute l'installation.

5. INSTALLATION

Les filtres sont livrés emballés, et compte-tenu de leur poids, de leur taille et des difficultés existantes lors de l'installation sur le chantier, il est recommandé de les manipuler avec des engins spécialisés (chariot élévateur, grues...).

Il est très important de vous assurer que les filtres n'ont reçus aucun coup qui auraient pu endommager le socle ou la cuve en polyester durant le transport ou le déchargement.

Pour les raccordements, toujours utiliser des accessoires en matière plastique (PVC, PP ...) et éviter toute force qui pourrait s'exercer sur ceux-ci.

Le sable devra être mis dans le filtre une fois que celui-ci aura été définitivement installé et en suivant les étapes du paragraphe «MISE EN MARCHE».

Les filtres requérant des révisions périodiques et en prévision d'éventuelles interventions, il est impératif de laisser un minimum d'espace libre autour et au-dessus des filtres. Il est impératif de pouvoir pénétrer dans le filtre sans démonter l'installation. (fig. 1)

Les phases à suivre pour une installation correcte sont:

• Installer les filtres sur leur emplacement définitif. Le socle sera posé au sol en position parfaite et sur un plan totalement horizontal. (fig. 2)
• Monter correctement les vannes sur les filtres en évitant toute force extérieure qui pourrait s'exercer sur celles-ci. L'étanchéité des raccords-union devra être réalisée au moyen de joints, pour cela, il n'est pas nécessaire de les serrer trop fort. Ne pas utiliser de téflon.
• Installer les supports de batteries adéquats et les régler correctement (hauteur etc.)
• Raccorder les vannes avec les tuyauteries de refoulement des pompes, la tuyauterie de retour vers la piscine et la tuyauterie de vidange.

Il est conseillé d'installer un manomètre à la sortie du filtre.

Les manomètres indiquent lorsqu'il est nécessaire de réaliser un lavage du filtre. Par exemple, sur un filtre propre la pression d'entrée signalée oscille entre 0,8 et 1 kg/cm ^2 et la pression de sortie entre 0,4 et 0,6 kg/cm ^2 . Si la pression différentielle est de 0,8 kg/cm ^2 il est nécessaire d'effectuer un lavage du filtre.

0.5 1 1.5 2 2.5 3 0 0.5 1.5

Fig. 3

6. MISE EN MARCHE

Pour un remplissage correct des filtres, il est recommandé de:

• Retirer le couvercle du filtre en évitant d'endommager le joint et la surface d'appui du couvercle.
• Vérifier que tous les composants du filtre (bras collecteurs ou crépines etc.) sont en bon état et parfaitement en place car ils auraient pu être endommagés ou desserrés durant le transport.
• Remplir le filtre d'eau jusqu'à sa moitié
• Introduire tout d'abord le sable (couche de support d'une taille supérieure à la rainure des bras collecteurs) jusqu'à couvrir les bras collecteurs (approximativement 10 cm). Ces opérations doivent être effectuées avec beaucoup de précautions pour ne pas abîmer les composant situés dans le filtre. Au fur et à mesure que le filtre se remplit de sable, le répartir sur toute la surface du filtre.
• Introduire le sable jusqu'à la limite maximale de la hauteur filtrante (la distance entre la partie supérieure de la couche filtrante et les sorties des diffuseurs doit correspondre à 25% de la hauteur filtrante (au minimum).
• Nettoyer scrupuleusement la surface du col du filtre, le joint et le couvercle avant de procéder au montage. Il est également conseillé de graisser les tiges filetées avant de placer les écrous.
• Fermer le filtre en remettant le joint correctement et en positionnant délicatement le couvercle pour ne pas déplacer le joint.
• Une fois le filtre rempli et convenablement fermé, il faut effectuer un lavage.

7. CYCLES DE FONCTIONNEMENT

7.1 FILTRATION (Fig. 4)

Dés l'arrêt de la pompe, mettre les vannes en position filtration.

Lors du fonctionnement du filtre, observer périodiquement le manomètre. Lorsque la différence de pression est supérieure ou égale à 0,8-1 kg/cm² il est nécessaire d'effectuer un lavage du filtre.

Au fur et à mesure que la couche filtrante s'encrasse, l'entrée subit une augmentation de pression tandis que la sortie note une réduction de sa pression de travail.

La charge de sable (couche filtrante) forme des milliers de canaux, qui recueillent les impuretés et résidus solides présents dans l'eau à filtrer. Avec le temps, ces résidus bloquent les canaux, c'est pourquoi il est nécessaire de nettoyer périodiquement le filtre pour lui permettre de fonctionner dans des conditions optimales et lui faire vidanger les impuretés présentes dans la couche filtrante. Il est recommandé d'effectuer un lavage par eau durant 7 minutes à une vitesse comprise entre 40 et 50 m ^3 /h/m ^2 .

Il est conseillé d'installer une manchette transparente sur la tuyauterie de vidange, de manière à observer le degré de saleté de l'eau lors de la vidange et de pouvoir ainsi déterminer la durée du lavage.

Pour effectuer le lavage, et toujours AVEC LA POMPE ARRETEE, placer les vannes sur les positions de lavage avec eau et lavage avec air comme l'indique le tableau.

L'air est utilisé pour obtenir un déplacement de la couche filtrante et simuler une ébullition de celle-ci. Ceci rend le lavage plus efficace en un minimum de temps et permet une économie d'eau substantielle.

Ce processus se déroule en 3 phases:

1. Injection d'air à une vitesse approximative de 60 m ^3 /h
2. Injection d'eau à une vitesse approximative de 50 m ^3 /h
3. Injection d'eau et d'air à une vitesse approximative inférieure à 50 m ^3 /h

7.3 RINÇAGE (Fig.6)

Opération recommandée immédiatement après le lavage, dont l'objet est d'expulser à l'égout les derniers résidus qui pourraient encore se trouver dans les collecteurs après la phase de lavage.

Cette opération doit être réalisée toutes les 3 minutes approximativement. Elle évitera que l'eau trouble n'arrive jusqu'à la piscine.

Pour effectuer cette opération, placer les vannes sur la position indiquée sur le tableau (POMPE TOUJOURSARRETEE) puis immédiatement après, placer les vannes en position filtration.

La position de rinçage n'est possible que si votre collecteur est un collecteur à 5 vannes ou vous avez une vanne multivoie.

usqu'à

Fig. 6

7.4 VIDANGE (Fig.7)

Avant toute vidange, il faut que les vannes des skimmers, des goulottes de débordement et d'aspirateur soient fermées.

Lorsqu'il sera nécessaire de vidanger l'installation et au cas où elle ne disposerait pas d'une vidange gravitaire, il sera possible d'utiliser la pompe de filtration en positionnant les vannes du collecteur comme indiqué sur le tableau.

sera

Fig. 7

7.5 FERMETURE

Comme son nom l'indique, dans cette position, toutes les vannes de la batterie sont fermées.

Cette opération est utilisée lors de l'entretien du filtre, nettoyage du pré filtre etc.

8. VALVE BATTERIES DE VANNES. POSITION POUR CHAQUE OPERATION.

8.1 BATTERIE DE 4 VANNES

Tableau de manœuvre pour batteries de 4 vannes:

POSITION 1 2 3 4
FILTRAGE Fermée Ouverte Ouverte Fermée
LAVAGE Ouverte Fermée Fermée Ouverte
VIDANGE Ouverte Ouverte Fermée Fermée
FERMETURE Fermée Fermée Fermée Fermée

Tableau de manœuvre pour batterie de 5 vannes:

POSITION 1	2 3 4 5
FILTRAGE	Fermée Ouverte	Ouverte Fermée	Fermée
LAVAGE	Ouverte Fermée	Fermée Ouverte	Fermée
RINÇAGE	Fermée Ouverte	Fermée Fermée	Ouverte
VIDANGE	Ouverte Ouverte	Fermée Fermée	Fermée
FERMETURE	Fermée Fermée	Fermée Fermée	Fermée

ATTENTION : Toute manipulation de vanne doit se faire POMPE ARRETEE.

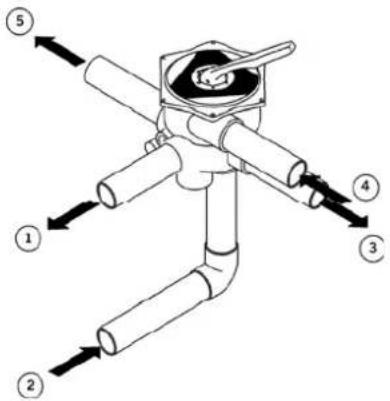

8.3 VANNE MULTIVOIES

Dans cette sorte de vanne, chaque position du commandement correspond à une opération différente:

1. Entrée au filtre
2. Sortie du filtre
3. Retour à la piscine sans passer par le filtre
4. De la pompe
5. Vers la pompe

FILTRAGE

VIDANGE

FERMETURE

RINCAGE

RECIRCULATION

LAVAGE

Attention: Ne pas changer la position de la vanne avec la pompe en fonctionnement.

9. VIDANGE DU SABLE

Pour remplacer ou vider le sable, procéder de la manière suivante:

1. Vider le filtre de son eau
2. Vider le filtre du sable
3. Pour remplir le filtre, suivre les instructions de MISE EN MARCHE

Profiter du changement du sable pur réviser le système intérieur, principalement les bras collecteurs ou les busselures crepinées.

10. AUTRES RECOMMANDATIONS IMPORTANTES

Le montage intérieur, le nombre de collecteurs et de diffuseurs varient selon la taille et le type de filtre. La fonction des diffuseurs est de distribuer l'eau le plus uniformément possible sur la couche filtrante. La fonction des collecteurs est de recueillir l'eau préalablement filtrée et de la canaliser vers la sortie du filtre.

Chaque filtre est équipé d'une purge d'air manuelle installée sur la partie supérieure. De même, tous les filtres disposent d'une purge d'eau manuelle installée sur la partie inférieure.

Une fois l'installation de la piscine est terminée, nettoyer l'extérieur du filtre avec de l'eau sous pression, afin d'enlever toute la poussière et les saletés dues aux travaux de construction ou d'installation.

Au cas où l'installation devrait être mise à l'arrêt durant une longue période, il est conseillé de vider le filtre de son eau.

La couleur où éclat des filtres placés à l'extérieur peut se détériorer due à l'action des rayons solaires, est recommandable de placer les filtres protégés de la radiation solaire directe.

11. MAINTENANCE

Un nettoyage régulier et méticuleux est nécessaire pour l'entretien de votre piscine, ceci entraînera une économie de travail, une meilleure qualité d'eau et une plus longue durée de vie de votre équipement.

Effectuez un entretien correct de l'équipement de filtration (pompes, vannes ...etc.) en suivant les recommandations du constructeur. Inspectez périodiquement la charge filtrante et tous les composants du filtre (diffuseurs, bras collecteurs, purges d'eau et d'air, tuyauteries, joints etc.) inclus le corps polyester du filtre en remplaçant ou réparant les parties endommagées.

Nettoyez régulièrement l'extérieur du filtre avec de l'eau sous pression afin de le débarrasser de la poussière accumulée avec le temps. Ne pas utiliser de dissolvants qui pourraient endommager les parties plastiques et le hublot.

Si la piscine n'est plus utilisée en hiver, videz l'équipement selon les méthodes décrites plus haut afin que le gel ou le froid ne l'altère pas.

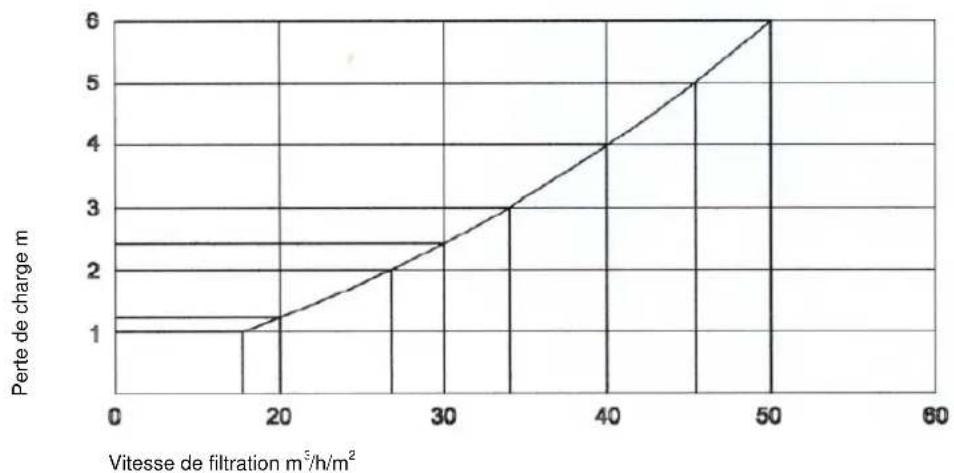

1. TABLEAU DE PERTE DE CHARGE DES FILTRES A SABLE AVEC BATTERIE DE VANNES


13. AVERTISSEMENTS DE SECURITE

Arrêter systématiquement la pompe lors de toute manœuvre des vannes.

Ne pas raccorder le filtre directement sur le réseau d'eau potable car la pression de celui-ci pourrait excéder la pression maximale de travail autorisée pour le filtre.

Rappelez-vous qu'il est très important d'installer les supports de batteries pour éviter que les raccordements des filtres ne se rompent. Si l'installation comporte plus d'un filtre installé sur la même batterie, vous devrez installer une vanne sur chacun des raccordements pour pouvoir isoler complètement le filtre.

Ne jamais dépasser la pression maximale de travail indiquée sur la plaque de caractéristiques du filtre.

Les filtres ne sont pas dessinés pour supporter le vide partiel à l'intérieur, les circonstances qui peuvent amener à cette situation doivent être évitées.

1. PROBLEMES POSSIBLES

PROBLEMES	CAUSES	SOLUTION
Manque de débit de l'eau filtrée	Le filtre est saleLe panier de pré filtre est encombré	Procéder à un lavage du filtre.Le nettoyer.
Caractéristiques inhabituelles de la masse filtrante	Formation de canaux dans le sableManque de lavageRupture des collecteurs	Procéder à un lavage du filtre.Vider le sable et rechercher une éventuelle rupture des collecteurs puis remplacer le sable
Le manomètre oscille violemment	La pompe prend de l'airAspiration semi-fermée	Vérifier toute l'installation et éliminer les fuites possiblesVérifier que les vannes d'aspiration sont complètement ouvertes
Présence de sable provenant du filtre Rupture des collecteurs Réparer ou remplacer les collecteurs
Le sable s'échappe à la vidange lors du processus de lavage	Trop de débit de l'eau de lavage ou trop de sable	Réduire ce débit ou vider du sable

1,5 1 0,5 0 2,5 20 30 40 50 60 70 80 90 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 1,5 2,5 3,5 4,5 5,5 6,5 7,5 8,5 9,5 10,5 10,5 10,5 10,5 10,5 10,5 10,5 10,5 10,5 10,5 10,5 10,5 10,5 10,5 10,5 10,5 10,5 10,5 10,5 10,5 1,5 2,5

Fig. 3
