OC1 - Filtre à eau ASTRALPOOL - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil OC1 ASTRALPOOL au format PDF.
| Type de produit | Filtre à eau pour piscine |
| Marque | ASTRALPOOL |
| Modèle | OC1 |
| Média filtrant | OC-1 (révolutionnaire, réduit la vitesse des particules) |
| Positions de la vanne multiport | Filtration, Rétrolavage, Rinçage, Recirculation, Vidange, Fermeture |
| Fonction principale | Filtration de l'eau de piscine par lit de média OC-1 |
| Économie d'eau | Rétrolavage une fois par mois au lieu d'une fois par semaine |
| Économie d'énergie | Moins de résistance hydraulique, permet de réduire la vitesse de la pompe |
| Entretien du média | Nettoyage annuel recommandé, remplacement tous les 5 ans |
| Procédure de rétrolavage | Inverser le débit en position rétrolavage, pomper 30 s, puis rincer |
| Installation | Sur surface horizontale, espace libre d'au moins 20 cm autour |
| Raccordement vanne | Accessoires plastiques et téflon, pas de fer ou filasse |
| Purge d'air | Sur le té du manomètre, à purger au démarrage |
| Manomètre | Inclus pour contrôle de pression |
| Hivernage | Vider l'eau, enlever le couvercle pour ventilation |
| Pièces détachées | Joints, vanne multiport, manomètre, purge d'air, diffuseur rotatif |
| Sécurité | Ne pas faire fonctionner sans eau ; ne pas utiliser de dissolvants |
FOIRE AUX QUESTIONS - OC1 ASTRALPOOL
Questions des utilisateurs sur OC1 ASTRALPOOL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Filtre à eau au format PDF gratuitement ! Retrouvez votre notice OC1 - ASTRALPOOL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil OC1 de la marque ASTRALPOOL.

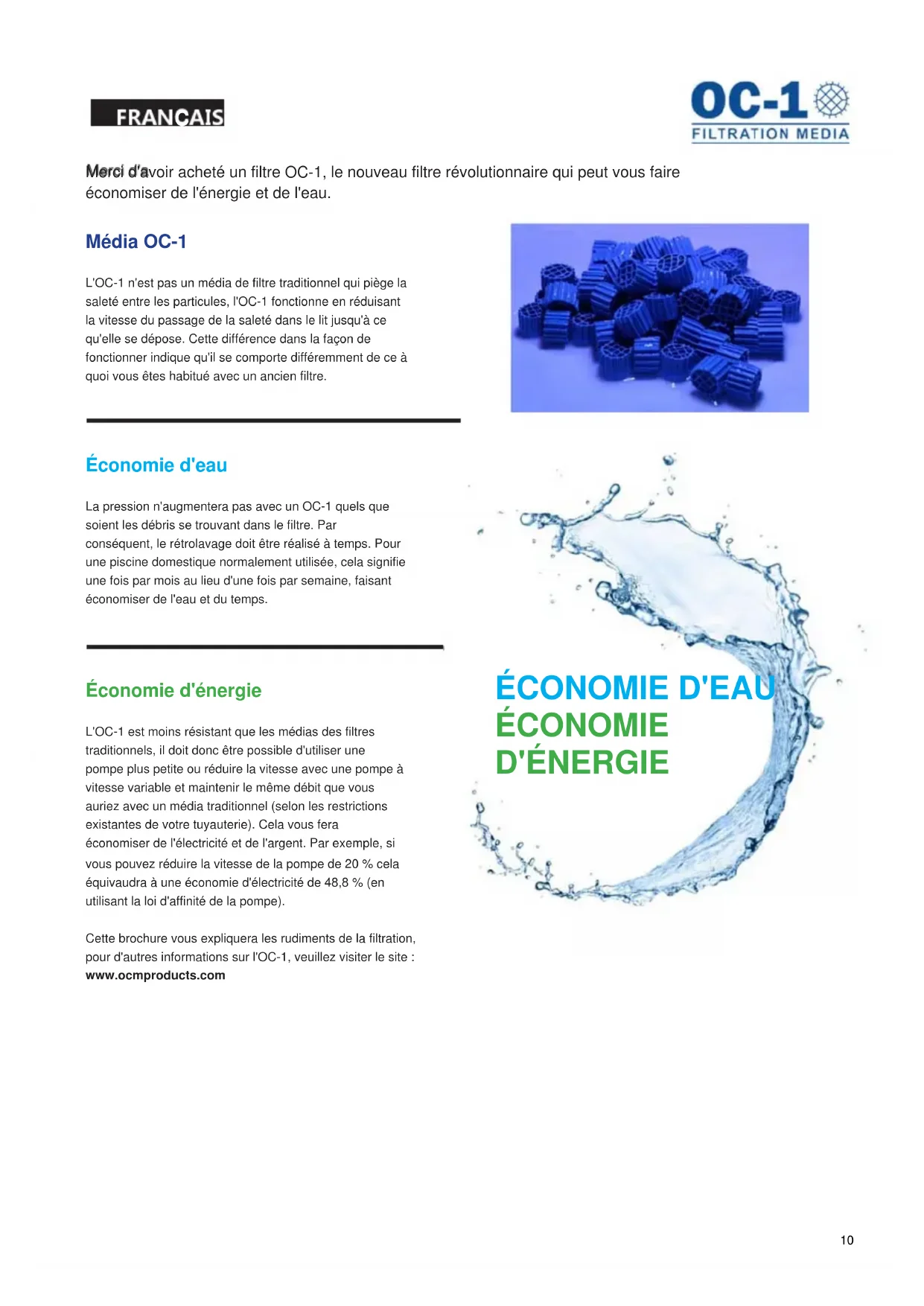

MODE D'EMPLOI OC1 ASTRALPOOL
Merci d'avoir acheté un filtré OC-1, le nouveau filtrre révolutionnaire qui peut vous faire economiser de l'énergie et de l'eau.

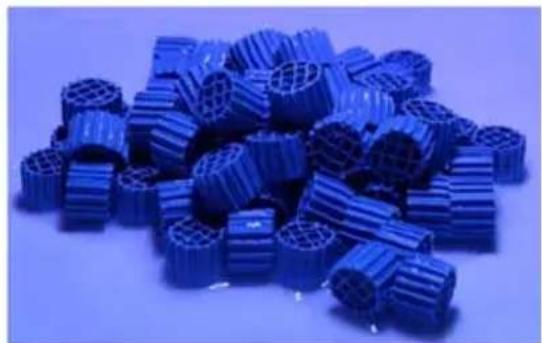

Média OC-1
L'OC-1 n'est pas un média de filtré traditionnel qui piège la saleté entre les particules, l'OC-1 fonctionne en réduisant la vitesse du passage de la saleté dans le lit jusqu'à ce qu'elle se dépose. Cette différence dans la façon de fonctionner indique qu'il se compte différemment de ce à quoi vous étés habitué avec un ancien filtr.
Economie d'eau
La pression n'augmentera pas avec un OC-1 quels que soient les débris se trouvant dans le filtr. Par conséquent, le rétrolavage doit être réalisé à temps. Pour une piscine domestique normalement utilisée, cela signifie une fois par mois au lieu d'une fois par semaine, faisant économiser de l'eau et du temps.
Economie d'énergie
L'OC-1 est moins résistant que les medias des filtres traditionnels, il doit donc être possible d'utiliser une pompe plus petite ou réduire la vitesse avec une pompe à vitesse variable et dévelopir le même début que vous auriez avec un média traditionnel (selon les restrictions existantes de votre tuyauterie). Cela vous fera économiser de l'électricité et de l'argent. Par exemple, si vous pouvez réduire la vitesse de la pompe de 20% cela équivaudra à une économie d'électricité de 48,8% (en utilisant la loi d'affinity de la pompe).
Cette brochure vous expliquera les rudiments de la filtration, pour d'autres informations sur l'OC-1, veuillage visitor le site: www.ocmproducts.com
ÉCONOMIE D'EAU ÉCONOMIE D'ENERGIE
Qu'arrive-t-il à l'eau de votre piscine?
Logiement est la preme question a se poser. Avant, la plupart des piscines ne disposaient pas d installation de depuration. Elles etait simply remplies d'eau propre et apres quelsques jours, quand I'eau avait un aspect desagreable, les etaient vidues, nettoyées et remplies à nouveau. Cela, sans aucun doute, presentait divers inconveniens : gaspillage d'eau, insalubrité de la piscine et bain peu agreable du à une insuffisante transparence de I'eau. La société actuelle exige : economie, hygène et commodite. Pour ces raisons, nous devonsieur les piscines des installations et tratements appropriés.
Après avoir rempli la piscine avec de l'eau propre pendant l'été, deux facteurs basiques prennten place, en raison de l'exposition de l'eau au soleil, à l'air et aux baigneurs.
1.- L'eau se contamine des microorganismes de l'atmosphère, plus ceux introduits par les baigneurs et, en ne s'oxygénant pas, les parasites se reproduisent dans la piscine en formant des algues. Cette formation de vie est favorisée par la température ambiente elevée qui accompagne généralement le traitement de la piscine. L'eau prend alors une coloration verte.
2.- L'air et la pluie introduisent dans l'eau des quantités de poussières, terre et feuilles qui la troublet. L'introduction de ces deux éléments dans l'eau donne le résultat suivant en très peu d'heures ou en quelques jours : une piscine pas du tout hygienique et désagreable au bain. Le moyen de combattre ces deux problèmes est le suivant :
1. TRAITEMENT "CHIMIQUE"
Il faut maintainir dans l'eau une quantite de désinfectant (chlor, brome, oxygène...) suffisante pour que les bacteres et microorganismes introduits puissant etre detruits de suite.
Nous youse conseillons le chlore,car c'est la methode la plus utilisee.
2. TRAITEMENT "PHYSIQUE"
Equipier la piscine d'un filtré qui par intermédiaire d'une pompe retiendra en son interieur toutes les matieres en suspension dans l'eau.
LE pH
Le PH est le degré d'acidité de l'eau. Les taux de PH sont compris entre 0 et 14, le taux 7 correspondant au degré neutre, les taux entre 0 et 7 à des degrés acides et entre 7 et 14 à des degrés alcalins.
Pourquoi le PH est-il important?
"LE TAUX IDEAL DU PH DANS UNE PISCINE DOIT ETRE SITUÉ ENTRE 7,2 ET 7,6".
Avant il etait conseilde de maintainir dans l'eau une quantite de chlore residuel suffisante pour la destruction des bacteries. Mais ce chlore n'agira efficacement comme bactericide que quand I'eau ou se dissoudra aura un PH compris entre 7,2 et 7,6. Si vous pouze donc detruire les bacteries, il faut maintainir le PH au taux indique.
D'autres éléments obligent à maintainir le PH correctement. S'il est supérieur à 7,6 le calcaire de l'eau est visible, trouble l'eau et lui donne un aspect laiteux, obturant rapidement le filtré et s'accrochant aux parois et aux accessoires. Si le taux de PH est inférieur à 7,0 l'eau est corrosive produit des irritations des yeux et des muqueuses nasales et pouvant même détruire les parties metalliques de l'installation de filtration.
Il apparait donc que la qualite de I'eau depend beaucoup du taux du PH.
LE CHLORE
Les normes pour la quantité de chlore résiduel (libre) dans l'eau de la piscine peuvent varier d'un pays à l'autre selon les reglementations des autorités de santé. Les exigences legales les plus habituelles se situent entre 0, et 3,0 parties par million (par ex: 0,2 - 3,0 milligrammes par litre).
Ce que nous appelons chlore libre ou residuel
Meme apres le processus de filtration, certaines bacteries doivent etre detruites par l'action desinfectante du chlore qui agit habituelflement sur les bacteries sous la forme d'acide hypochondreux.
Pour cette destruction, il faut une quantite déterminée de chlore qui agit sous forme d'acide chlorhydrique. Le chlore ajoute au dessus du taux nécessaire pour détruire les bacteries et oxyder la matière organique reste libre dans l'eau sous la forme d'acide hypochloridique dans l'attente d'agir contre quelques ennemis bacteries, matieres organiques, etc... qui sont introduits a nouveau dans I'eau soit par le baigneur, soit par les agents atmosphériques : vent, plue, etc... ou par une autre cause.
Ce chlore restant dans I'eau sous la forme d'acide hypochondreux est connu sous le nom de chlore résiduel libre.
Filtration
Il est essentiel que la filtration soit accompagnée d'un traitement chimique de l'eau de piscine. Les deux processus sont complémentaires.
PRINCIPES DE FONCTIONNEMENT

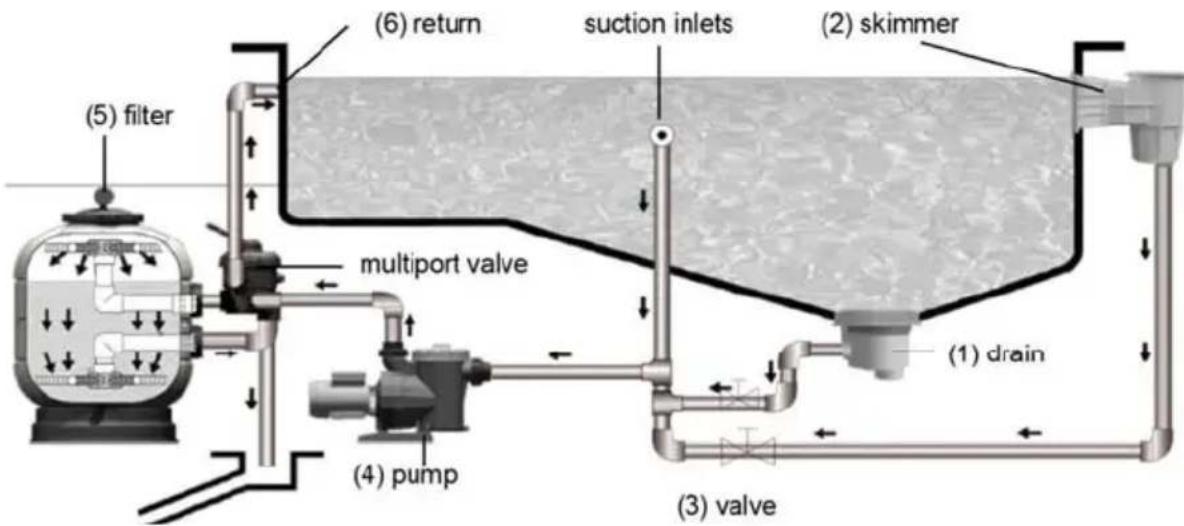

L'eau provient des grains principaux (1) en bas de la piscine et des skimmers (2) à la surface de la piscine et alimentée par une tuyauterie séparée, avec leurs vannes correspondantes (3), par la pompe (4) au contrôle OC-1(5).
Après filtration, l'eau est renvoyée vers la piscine par des buses de refoulement (6), qui sont habituèlement installées sur le côte opposé de la piscine vers skimmers et les vidanges principales.
Une fois dans le filtre, I'eau circule vers le bas à travers le media OC-1 et les particules suspendues sont retenues.
Le media OC-1 doit etre lavé a intervalles reguliers pour retirer les particules qu'il retient, cette procedure est connue sous le nom de rétrolavage.
Le rétrolavage est réalisé en inversant le débit dans le filtr et en dirigeant l'eau contenant les particules déchargees vers le tuyau d'évacuation.
Le filtr de vra et re trolav e environ une fois par mois pour un usage domestique normal. S'il est utilise dans un environnement commercial ou semi-commercial, cela doit etre realise une fois par semaine.
En appliquant ces informations, le fonctionnement ne doit poser aucun problème.
L'INSTALLATION
Le filtre doit etre installe le plus pres possible de la piscine et de preference a 0,50 m au-dessous du niveau de I'eau de la piscine. Assurez-vous qu'il y a un drainage disponible.
IMPORTANT : Ne pas utiliser pour le raccordement de la vanne multivoie des tuyauteries en fer, de la filasse et du dissolvant. Il est indispensable d'utiliser des accessoires plastiques et du teflon. Le raccord de la taille du tuyau sur la vanne multiport disposera d'un filetage BSP de 1,5 " ou 2 ".
Toujours laisser espace sufisant autour du filtre afin de pouvoir realiser les contrôles et l'entretien nécessaries pendant la vie utile du filtre. Le filtre doit avoir un espace minimum de 20 cm autour de lui pour fonctionner correctement ;
MONTAGE
Procedez comme suit pour un correct montage du filter :
1.- Son installation doit toujours être réalisée sur une surface horizontally et complètement propre
2. - Installer le filtré sur l'emplacement final.

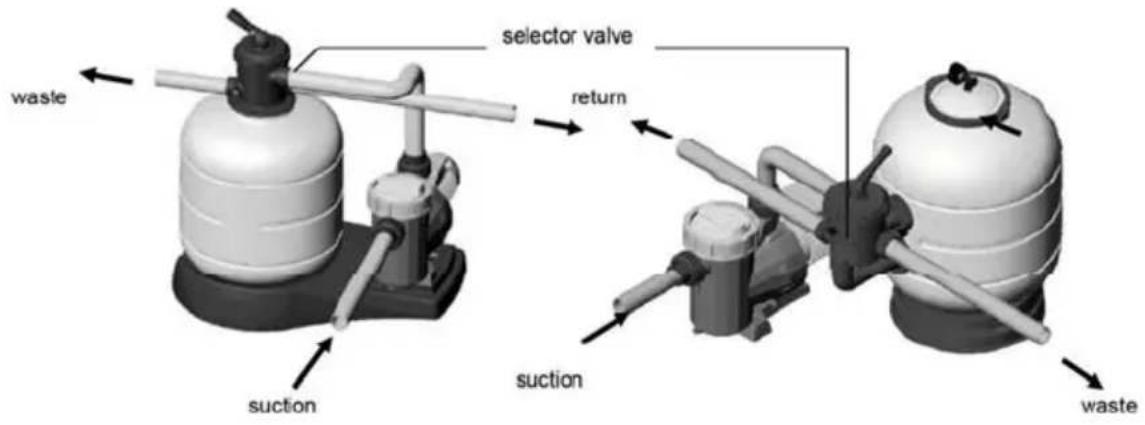

3.- Dans le cas d'un filtré avec une vanne à montage lésal, installez la vanne multiport sur le filtr. Faire attention a que les joints entre la vanne et le filtré sont correctement positionnés.
4. RÉalisér les trois connexions de la vanne multivoie: tuyauterie de la pompe à la vanne, de la vanne à l'égout, et de la vanne au retard de la piscine. Sur la vanne, chaque sortie est dûment identifiée.
5. - Installez le manometre et la purge d'air (voir vue éclatede). Il n'est pas nécessaire l'utilisation de Teflon, car Iétanchéité est garantie par le joint. Ne pas serrer le Té manometre avec l'aide d'un outil, car il suffit avec les mains.
CHARGEMENT OC-1
Si I'OC-1 n'a pas encore ete installe sur voite filtre, remplissez le filtre avec la quantite d'OC-1 comme detaillé sur l'autocollant du filtre. Procedez comme suit :
1.- Remplissez avec de l'OC-1 lorsque le filtrte est en position.
2.-Retirez le couvercle (vanne multiport si montage supérieur)
3.- Versez la quantite requise d'OC-1 dans le filtr.
4.- Mettez le couvercle du filtre / vanne multiport en place et raccordez la tuyauterie si besoin.
FRANCAIS
FONCTIONNEMENT DU FILTRE
La vanne multiport dispose de 6 positions qui seLECTIONne les opérations nécessaires pour obtenir l'efficacité maximum du filtré.
IMPORTANT: Éteignez toujours la pompe, lors du changement de position de la vanne multiport.
POSITIONS MULTIPORT
Il s'agit de la position dans laquelle la vanne multiport sera la plupart du temps. L'eau entre dans le filtré par le haut, passée par le lit de filtration OC-1 et returne dans la piscine.
RETROLAVAGE
Cette position inverse le débit de FILTERATION. L'eau entre maintainant dans le filtré par le bas et sort par le haut. Cela est utilisé comme partie du processus de nettoyage du filtré.
RECIRCULATION
Dans cette position, la vanne multivoies effectue le passage de l'eau provenant de la pompe directement à la piscine sans passer par l'intérieur du filtré. Cela est normalement utilisé. S'il y a un problème avec le filtré ou si certains traitements chimiques sont utilisés.
VIDANGE
Si la piscine a besoin d'être vidangée, cela peut être réalisé en utilisant la pompe du filtre. Pour cela, le robinet sélecteur doit être sur la position "WASTE" Le moteur fonctionne avec la vanne de vidange principale totalement ouverte, pour que la pompe ait suffisamment d'aspiration. Pour l'aspiration de la pompe, maintenez le préfiltre et les tuyaux de vidange pleins d'eau. Avant la vidange, assurez-vous que les vannes du skimmer et les vannes du nettoyeur inférieur sont fermées.
RINCAGE
Dans cette fonction l'eau passe par le filtre de la même manière que pour la « Filtration » mais au lieu de returner dans la piscine l'eau est maintainant dirigeé vers le tuyau d'évacuation.
FERMETURE
Comme le nom l'indique, cette position s'utilise pour fermer le passage de I'eau du filtre à la pompe. Elle permet d'ouvrir le préfiltre de la pompe.
MISE EN MARCHE
Lorsque le filtré a eté charge. Procedez comme suit :
1.- Placez la vanne multiport sur la position RINCAGE.
2.- Allumez la pompe.
3.- Lorsque I'ea ent dans la pompe ouvre la purge d'air sur le te du manometre, il y aura beaucoup d'air a purger depuis le filtre. Vos verrez progrissivement I'ea monter dans le filtre (si yous avez un couvercle transparent) lorsque I'ea commence a sortir de la purge d'air, fermez-le.
4.- Arretez la pompe et mettez la vanne multiport sur la position FILERATION.
5.- Allumez la pompe. Vous filtrez maintenant de l'eau.
Au cours des jours suivants, ouvrez de temps en temps cette purgege d'air pour vérifier si de l'air s'est accumulé et doit être purgé. Au démarrage une petite fuite d'OC-1aura lieu, cela est parfaitement normal. Au cours des 3 jours suivants,tout sera immergé.
PROCEDURE DE RÉTROLAVE / RINÇAGE
De temps en temps, comme détaillé un peu plus haut dans ce manuel, le média filtrant devra être nettoyé. Cette procédure est la suivante :
1.- Eteignez la pompe.
2.- Placez la vanne multiport sur la position rétrolavage.
3.- Ouvrez la vanne sur la tuyauterie de vidange / rétrolvavage (le cas échéant)
4.- Rallumez la pompe pendant environ 30 secondes.
5.- Arretez la pompe et deplacez la vanne multiport sur la position RINCAGE.
6.- Rallumez la pompé pendant environ 30 secondes.
7. - Repetez les procedures 1-6 en laissant la pompe fonctionner pendant 2 minutes à chaque fois.
8.-Fermez la vanne sur la tuyauterie de vidange /retrolavage (le cas échéant)
9.- Placez la vanne multiport dans la position de filtration.
10.- Rallumez la pompe.
FRANCAIS
ENTRETIEN
Dans le nettoyage du filtr, ne pas utiliser de dissolvants qui peuvent endommager et enlever le brillant du même.
Remplacer les joints et les pieces quand nécessaire.
Réaliser les lavages et les rincapes nécessaires selon les instructions anterieurement specifies.
Nettoyez l'OC-1 tous les ans pour une(Meilleure performance. Il est recommandé de changer l'OC-1 dans le cadre environ tous les 5 ans.
HIVERNAGE:
Afin de ne pas endommager le filtré pendant la période d'hiver, veuillez suivre les indications suivantes:
Réaliser un lavage et un rincage selon les indications dans ce manuel.
Vider le filtré d'eau.
Enlever le couvercle du filtre pour le maintainir ventilé pendant la période d'inactivité.
Pourmettrele filtre enfonciennement,suivre les instructions specifiées dans le paragraphe MISE EN MARCHE.
AVERTISSEMENTS DE SECURITE :
Ne pas faire fonctionner l'appareil sans eau.
Ne pas manipuler le système avec le filtre branché. Ne pas laisser enfants ou adultes s'asseoir sur le système.
Ne pas faire une connexion directe du filtre au resau d'eau, car la pression de I'eau peut etre tres elevee et supérieure a la pression maximale de travail permise du filtre.
Ne pas nettoyer l'ensemble du couvercle avec dissolvant, car on risque à perdre les propriétés (brillant, transparence...)
Faire attention à ne pas casser les différentes pieces en plastique: il n'est pas nécessaire de serrer les écrous en excès car tout l'assemblage est fait par des joints d'étanchéité.

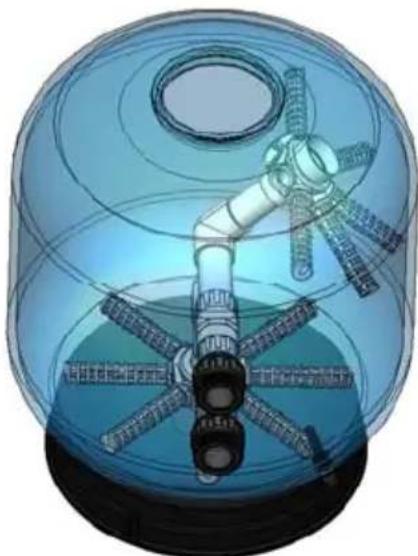

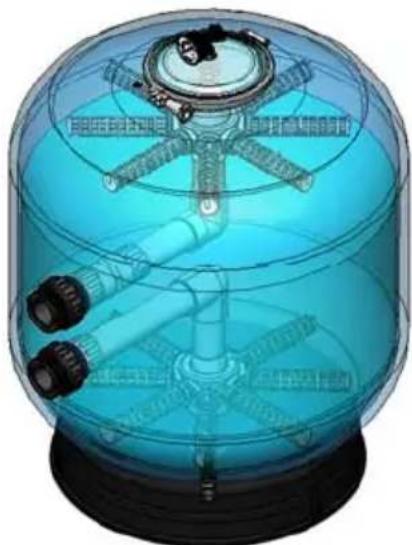

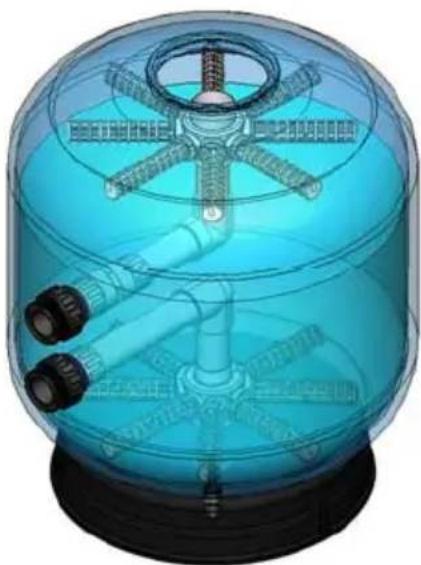

Instructions pour diffuseur rotatif
2- Retirez les côtes nécessaires et tournez le diffuseur pour replir le média OC-1. (verifie le poids du média sur l'autocollant des caractéristiques).
3-Lorsque le filtr est plein de media OC-1 vissez les cotes sur le moyeu et tournez le diffuseur en position verticale. (Assurez-vous que la ligne d'ouverture soit tournée vers le haut du filtre).
4- Remettez le couvercle, le filtre est pret a fonctionner.
