РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ OC1 ASTRALPOOL

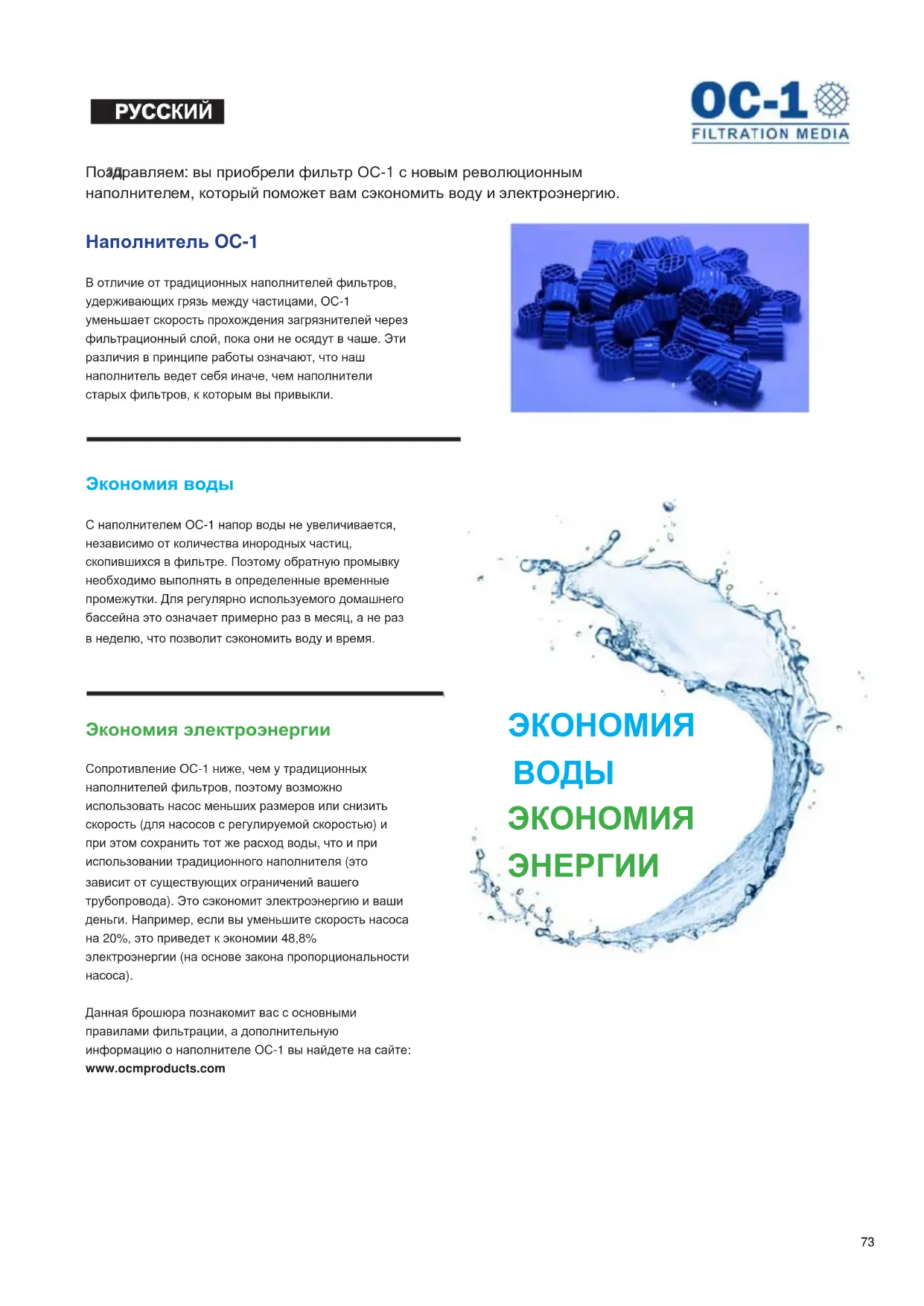

Поздравляем: вы приобрели фильтр ОС-1 с новым революционным наполнителем, который поможет вам сэкономить воду и электроэнергию. Наполнитель OC-1 В отличие от традиционных наполнителей фильтров, удерживающих грязь между частицами, ОС-1 уменьшает скорость прохождения загрязнителей через фильтрационный слой, пока они не осядут в чаше. Эти различия в принципе работы означают, что наш наполнитель ведет себя иначе, чем наполнители старых фильтров, к которым вы привыкли.

Экономия воды С наполнителем ОС-1 напор воды не увеличивается, независимо от количества инородных частиц, скопившихся в фильтре. Поэтому обратную промывку необходимо выполнять в определенные временные промежутки. Для регулярно используемого домашнего бассейна это означает примерно раз в месяц, а не раз в неделю, что позволит сэкономить воду и время.

Экономия электроэнергии Сопротивление ОС-1 ниже, чем у традиционных наполнителей фильтров, поэтому возможно использовать насос меньших размеров или снизить скорость (для насосов с регулируемой скоростью) и при этом сохранить тот же расход воды, что и при использовании традиционного наполнителя (это зависит от существующих ограничений вашего трубопровода). Это сэкономит электроэнергию и ваши деньги. Например, если вы уменьшите скорость насоса на 20%, это приведет к экономии 48,8% электроэнергии (на основе закона пропорциональности

Данная брошюра познакомит вас с основными правилами фильтрации, а дополнительную информацию о наполнителе ОС-1 вы найдете на сайте: www.ocmproducts.com

Что происходит с водой в вашем бассейне? Это должен быть самый важный вопрос для всех владельцев бассейнов. Раньше для многих бассейнов не применялась фильтрация воды, и владельцам приходилось менять воду по мере необходимости.Сегодня владельцы бассейнов предъявляют высокие требования к гигиене, хотят иметь кристально чистую воду в своем бассейне и при этом прилагать минимум усилий. Эти задачи могут быть достигнуты с помощью фильтрации и химической обработки воды. После заполнения бассейна водой летом необходимо учитывать два базовых фактора в связи с тем, что вода подвергается воздействию солнца, воздуха и контакту с купающимися. 1.- Биологическое загрязнение. Вода загрязняется микроорганизмами, которые могут попадать из воздуха или поступать в воду с тела купающихся людей. Эти паразиты быстро размножаются в тёплой воде и могут даже формироваться в водоросли, которые придают воде зелёную окраску. 2.- Дождь и ветер могут принести пыль и разные листья, которые также способствуют загрязнению воды. Решение проблем:

1. Поддерживайте требуемое количество хлора в воде, чтобы бороться с микроорганизмами. Также могут

быть использованы йод, бром и озон. Вещества, в состав которых входит хлор, обычно многофункциональны.

2. Пользуйтесь фильтром для очистки воды в бассейне.

Уровень PH Уровень PH указывает на кислотность или щелочность воды. Нейтральное значение рН – 7.0. PH в диапазоне от 0 – 7 указывает на уровень кислотности, PH от 7 –14 показывает уровень щелочности.

Почему важен уровень PH? ИДЕАЛЬНЫЙ УРОВЕНЬ PH В БАССЕЙНЕ ДОЛЖЕН БЫТЬ МЕЖДУ 7.2 И 7.6. Хлор должен присутствовать в бассейне в достаточном количестве, чтобы предотвращать образование различных микроорганизмов. Но действие хлора будет эффективным, если уровень РН будет находиться между 7.2 и 7.6. Существует ещё несколько причин, из-за которых уровень PH должен быть в норме: Если уровень РН выше показателя 7.6, то воздействие кальция приведет к помутнению воды. Если уровень падает ниже 7.0, вода может вызвать раздражение глаз и слизистых оболочек, и такой уровень РН также негативно сказывается на металлических конструкциях бассейна. Вполне очевидно, что качество воды в первую очередь зависит от уровня PH. 74РУССКИЙ

Стандарты количества остаточного (свободного) хлора в воде бассейна могут варьировать в зависимости от страны и ее правил здравоохранения. Обычно установленные законом требования предусматривают от 0,2 до 3,0 частиц на миллион (т.е. 0,2 - 3,0 миллиграммов на литр).

Что называется свободным хлором? Даже после процесса фильтрации в воде остается какое-то количество бактерий. Для дальнейшей борьбы с бактериями в воду добавляется хлор в виде хлорноватистой кислоты. Даже после процесса фильтрации в воде остается какое-то количество бактерий. Для дальнейшей борьбы с новыми бактериями в воду добавляется дополнительное количество хлора. Именно это количество хлора и называется свободным

Хлор, оставшийся в воде в виде хлорноватистой кислоты, называют свободным остаточным хлором.

Очень важно, чтобы фильтрация сопровождалась химической очисткой воды бассейна. Речь идет о двух дополняющих друг друга процессах.

Вода всасывается через дренажный коллектор (1), расположенный на дне бассейна, и скиммер (2) на стенке бассейна, затем, через отдельный трубопровод с соответствующими клапанами (3), вода попадает в насос (4) и после этого уже непосредственно в фильтр ОС-1 (5). После фильтрации вода возвращается в бассейн через возвратные входы (6), которые обычно устанавливаются на противоположной скиммерам и основным стокам стороне бассейна. Внутри фильтра вода проходит через наполнитель ОС-1, который удерживает взвешенные частицы. Наполнитель ОС-1 необходимо регулярно промывать для удаления задержанных частиц. Эту процедуру называют обратной промывкой. Обратная промывка производится путем смены направления потока в фильтре, в результате чего вода, содержащая загрязнения, направляется в дренажный коллектор. При регулярном бытовом использовании фильтр необходимо подвергать обратной промывке примерно раз в месяц. При использовании в коммерческой или полукоммерческой среде промывку фильтра необходимо выполнять максимум раз в неделю. Принимая во внимание все вышесказанное, и следуя инструкции проблемы по монтажу не должны возникнуть. 75РУССКИЙ

Фильтр должен быть установлен как можно ближе к бассейну и желательно на уровне 0.50 метров ниже поверхности воды в бассейне. Убедитесь в наличии доступного слива, который можно использовать. Внимание: Для соединения клапана с трубой используйте только трубы ПВХ и тефлоновую ленту. Соединительный патрубок на многопортовом клапане должен иметь резьбу 1,5“ или 2“. Вокруг фильтра оставьте свободное пространство достаточное для удобства его обслуживания. Для правильной работы фильтра вокруг него должно быть, как минимум, 20 см свободного пространства.

1. Поместите фильтр на чистую горизонтальную поверхность.

2.- Установите боковой селекторный вентиль фильтра.

3. Для фильтров с боковым клапаном необходимо установить многопортовый клапан на фильтр.

4.- Проверьте три следующих соединения: соединение трубы насоса с вентилем, сливного отверстия с вентилем, вентиля с обратным клапаном. Каждое из этих соединений четко обозначено на самом вентиле.

5. Установите манометр и систему продувки воздухом (см. рисунок в разрезе). Установите манометр, для этого вам не

потребуется ни тефлоновая лента, ни какие-либо дополнительные инструменты. Просто прикрутите манометр к фильтру.

ЗАГРУЗКА НАПОЛНИТЕЛЯ OC-1 Если ваш фильтр еще не заполнен ОС-1, наполните его нужным количеством ОС-1 в соответствии с указаниями на табличке фильтра. Порядок действия:

1. Загружайте ОС-1, когда фильтр установлен на рабочую позицию.

2. Снимите крышку (многопортовый клапан, если он установлен наверху).

асыпьте нужное количество ОС-1 в фильтр.

4. Верните крышку / многопортовый клапан на место и подсоедините трубопровод в соответствии со схемой.

ЭКСПЛУАТАЦИЯ После того как фильтр заполнен. Выполните следующие действия:

1. Поместите многопортовый клапан в положение ПОЛОСКАНИЕ.

3. Когда вода поступит в фильтр, откройте воздухоотвод на патрубке манометра, так как из фильтра будет выходить

много воздуха. Вы увидите, как внутри фильтра постепенно повышается уровень воды (если у вас прозрачная крышка). Когда вода начнет выходить из воздухопровода, закройте его.

4. Выключите насос и переместите многопортовый клапан в положение ФИЛЬТРАЦИЯ.

5. Включите насос. Теперь происходит фильтрация воды.

На протяжении следующих нескольких дней необходимо периодически открывать воздухоотвод, чтобы проверить, не скопился ли в фильтре воздух, и при необходимости выпустить его. В начале некоторое количество ОС-1 будет плавать на поверхности, это совершенно нормально. Примерно через 3 дня весь наполнитель осядет на дно.

ПРОЦЕДУРА ОБРАТНОЙ ПРОМЫВКИ / ПОЛОСКАНИЯ Как указывалось ранее в данном руководстве, наполнитель фильтра необходимо периодически промывать. Выполните следующие действия: 1. Выключите насос.

2. Поместите многопортовый клапан в положение обратной промывки.

3. Откройте вентиль на трубе для обратной промывки / слива (если таковая имеется).

4. Включите насос примерно на 30 секунд.

5. Выключите насос и переместите клапан в положение ПОЛОСКАНИЕ.

6. Включите насос примерно на 30 секунд.

7. Повторите действия 1 – 6, каждый раз включая насос на 2 минуты.

8. Закройте вентиль на трубе для обратной промывки / слива (если таковая имеется).

9. Поместите многопортовый клапан в положение фильтрации.

УХОД ЗА ФИЛЬТРОМ Не применяйте средства на основе растворителя для ухода за фильтром, так как это может привести к потери блеска. Всегда вовремя заменяйте различные соединения и части фильтра, вышедшие из строя либо не отвечающие требованиям эксплуатации. По мере необходимости выполняйте промывку фильтра. Для достижения максимальной эффективности рекомендуется промывать ОС-1 один раз в год. Каждые 5 лет рекомендуется менять наполнитель ОС-1 в фильтре.

УХОД ЗА ФИЛЬТРОМ В ЗИМНИЙ ПЕРИОД К зимнему периоду необходимо подготовить фильтр следующим образом: Выполните обратную промывку и слив промывки в соответствие с вышеприведенными инструкциями. Удалите полностью всю воду из фильтра.

нимите крышку фильтра, чтобы осуществлялось проветривание фильтра в течение внеэксплуатационного периода. По окончании зимнего периода для подключения фильтра необходимо проделать все необходимые шаги как при первом включении (см. инструкцию).

МЕРЫ ПРЕДОСТОРОЖНОСТИ: Фильтр можно включать только при наличии в нем воды Не позволяйте детям или взрослым садиться на фильтр Не подключайте фильтр напрямую к водопроводу, так как давление воды в водопроводе может превышать максимальное рабочее давление фильтра. Не применяйте растворители для очистки крышки фильтра, так как это может привести к потере блеска. Не затягивайте гайки слишком сильно, так как пластмассовые элемен6ты фильтра могут дать трещину. 79РУССКИЙ

Инструкции по применению вращающегося диффузора

2. Снимите боковые части и поверните

диффузор, чтобы заполнить его наполнителем OC-1 (посмотрите нужный вес наполнителя на табличке со спецификациями).

3. Когда фильтр будет заполнен OC-1,

привинтите боковые части к центру и верните диффузор в вертикальное положение. (Убедитесь, что открытый канал направлен к верхушке фильтра).
