OC1 - Wasserfilter ASTRALPOOL - Kostenlose Bedienungsanleitung

Produkttyp	Wasserfilter für Pool
Marke	ASTRALPOOL
Modell	OC1
Filtermedium	OC-1 (revolutionär, reduziert die Geschwindigkeit der Partikel)
Positionen des Mehrwegeventils	Filtration, Rückspülung, Spülen, Rezirkulation, Entleerung, Geschlossen
Hauptfunktion	Filtration des Poolwassers durch OC-1 Medienschicht
Wassereinsparung	Rückspülung einmal pro Monat statt einmal pro Woche
Energieeinsparung	Geringerer hydraulischer Widerstand, ermöglicht Reduzierung der Pumpengeschwindigkeit
Wartung des Mediums	Jährliche Reinigung empfohlen, Austausch alle 5 Jahre
Rückspülverfahren	Durchfluss in Rückspülposition umkehren, 30 s pumpen, dann spülen
Installation	Auf waagerechter Fläche, mindestens 20 cm Freiraum rundherum
Ventilanschluss	Kunststoff- und Teflonzubehör, kein Eisen oder Werg
Entlüftung	Am T-Stück des Manometers, beim Start entlüften
Manometer	Inklusive zur Druckkontrolle
Überwinterung	Wasser ablassen, Deckel zur Belüftung entfernen
Ersatzteile	Dichtungen, Mehrwegeventil, Manometer, Entlüftung, Drehverteiler
Sicherheit	Nicht ohne Wasser betreiben; keine Lösungsmittel verwenden

Häufig gestellte Fragen - OC1 ASTRALPOOL

Wie füllt man OC-1 in den Filter?

Entfernen Sie den Deckel oder das Mehrwegeventil, geben Sie die erforderliche Menge OC-1 (siehe Aufkleber) hinzu und setzen Sie den Deckel wieder auf.

Wie ist das Rückspülverfahren?

Schalten Sie die Pumpe aus, stellen Sie das Ventil auf Rückspülung, öffnen Sie das Ablassventil, schalten Sie die Pumpe für 30 Sekunden ein, wechseln Sie dann für 30 Sekunden auf Spülen, wiederholen Sie dies 2 Minuten lang und kehren Sie dann zur Filtration zurück.

Wie oft muss das OC-1 Medium gereinigt werden?

Eine jährliche Reinigung wird für eine bessere Leistung empfohlen. Der vollständige Austausch erfolgt etwa alle 5 Jahre.

Wie überwintert man den OC1 Filter?

Führen Sie eine Rückspülung und Spülung durch, entleeren Sie das Wasser vollständig aus dem Filter und entfernen Sie dann den Deckel, um während der Inaktivität eine Belüftung zu gewährleisten.

Welche Positionen hat das Mehrwegeventil und wofür werden sie verwendet?

Filtration: normaler Betrieb; Rückspülung: Reinigung des Mediums; Spülen: Ableitung nach der Rückspülung; Rezirkulation: Bypass des Filters; Entleerung: Entleeren des Pools; Geschlossen: Stopp des Pumpenkreislaufs.

Welche Werkzeuge werden für den Anschluss des Ventils verwendet?

Verwenden Sie Kunststoffzubehör und Teflon. Kein Eisen, Werg oder Lösungsmittel verwenden.

Warum ist der pH-Wert für die Filtration wichtig?

Der ideale pH-Wert (7,2-7,6) optimiert die Wirksamkeit von Chlor. Ein zu hoher pH-Wert (>7,6) verursacht Kalk und trübt das Wasser; ein zu niedriger pH-Wert (<7,0) ist korrosiv und reizt die Augen.

Wie spart man mit OC-1 Wasser?

OC-1 erhöht den Druck nicht, daher ist eine Rückspülung nur einmal pro Monat erforderlich (statt einmal pro Woche), was den Wasserverbrauch reduziert.

Wie spart man mit OC-1 Energie?

Der geringe Widerstand von OC-1 ermöglicht den Einsatz einer kleineren Pumpe oder die Reduzierung ihrer Geschwindigkeit. Eine Reduzierung der Geschwindigkeit um 20% spart etwa 48,8% Strom (Affinitätsgesetz).

Was tun bei OC-1 Austritt beim Start?

Ein kleiner Austritt von OC-1 ist beim Start normal und verschwindet nach etwa 3 Tagen, wenn das Medium vollständig eingeweicht ist.

BEDIENUNGSANLEITUNG OC1 ASTRALPOOL

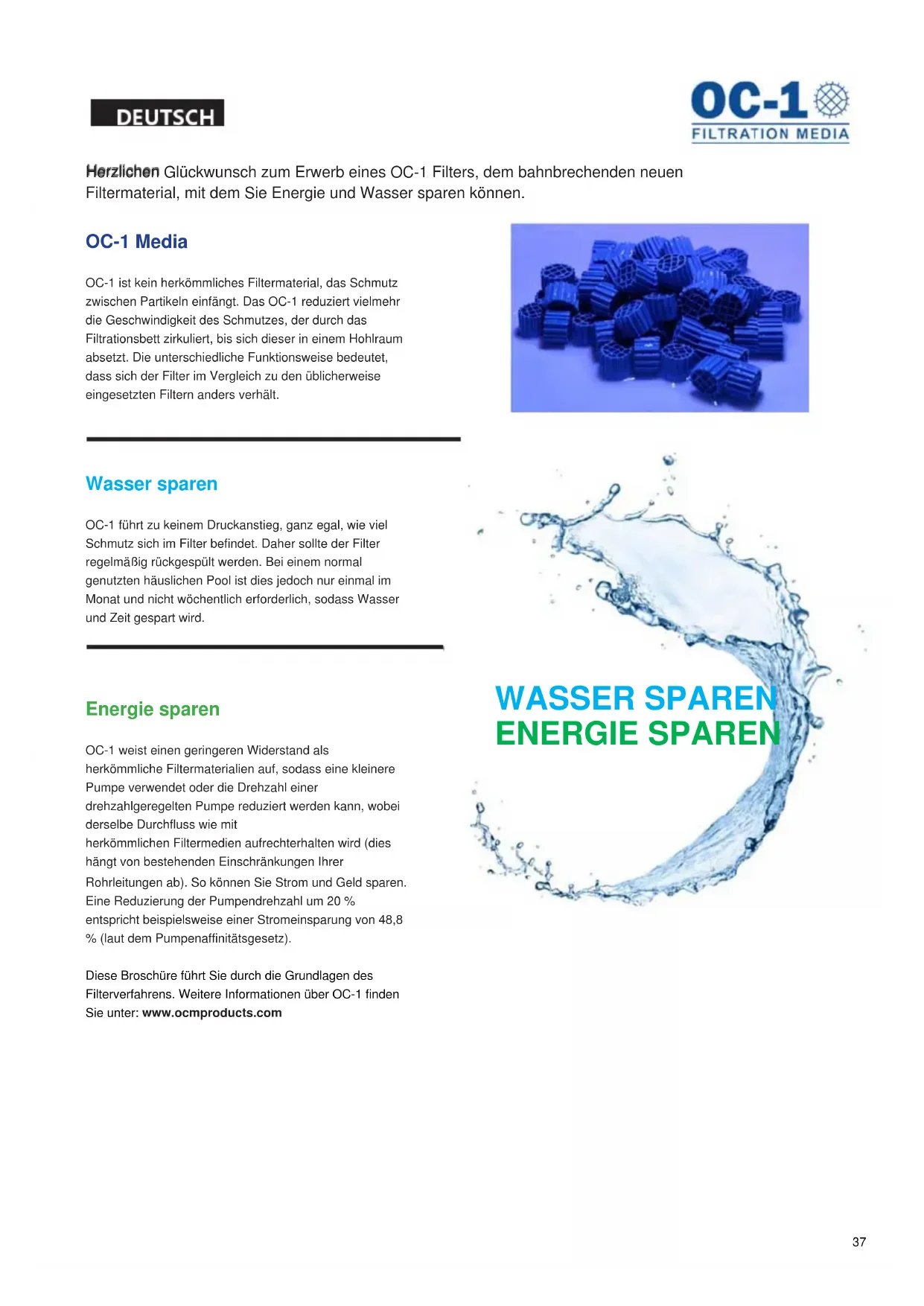

Herzlichen Glückwunsch zum Erwerb eines OC-1 Filters, dem bahnbrechenden neuen Filtermaterial, mit dem Sie Energie und Wasser sparen konnen.

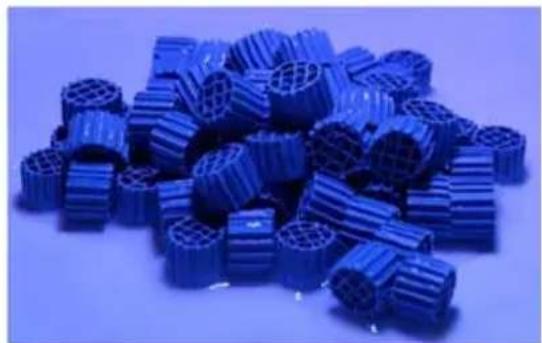

OC-1 Media

OC-1 ist kein herkömmliches Filtermaterial, das Schmutz zwischen Partikeln einfängt. Das OC-1 reduziert viel mehr die Geschwindigkeit des Schmutzes, der durch das Filtrationsbett zirkuliert, bis sich dieser in einem Hohlraum absetzt. Die entsprechliche Funktionsewise bedeutet, dass sich der Filter im Vergleich zu den üblicherweise eingesetzten Filter anders verhält.

Wasser sparen

OC-1 führt zu keinem Druckanstieg, ganz egal, wie viel Schmutz sich im Filter befindet. Daher sollte der Filter regelmäßig rückgespult werden. Bei einem normal genutzten tatsächlichen Pool ist dies jedoch nur einmal im Monat und nicht wochentlich erforderlich, sodass Wasser und Zeit gespart wird.

Energie sparen

OC-1 weist einen geringeren Widerstand als herkommliche Filtermaterialien auf, sodass eine Kleinere Pumpe verwendet oder die Drehzahl einer drehzahlgeregelten Pumpe reduziert werden kann, wobei derselbe Durchfluss wie mit herkommlichen Filtermedien aufrechterhalten wird (dies hängt von bestehenden Einschränkungen ihrer Rohrleitungungen ab). So konnen Sie Strom und Geld sparen. Eine Reduzierung der Pumpendrehzahl um 20% entspricht beispielsweise einer Stromeinsparung von 48,8 % (lauf dem Pumpenaffinitatsgesetz).

These Broschüre führt Sie durch die Grundlagen des Filterverfahrens. Weitere Informationen über OC-1 finden Sie unter: www.ocmproducts.com

WASSER SPAREN ENERGIE SPAREN

Was geschieht mit dem Wasser in ihrem Schwimmbad?

Logischerweise ist dies die erste Frage, die wir uns stellen müssen. Früher waren die meisten Schwimmbader nicht mit Reinigungsanlagen ausgestattet und wurden betrieben, indem einfach sauberes Wasser eingefußt wurde und nach einigen Tagen, wenn das Wasser ein unangenehmes Aussehenbekam, wurden sie entleert, gereinigt und wieder gefüllt. Dieses Vorgehen hatte zweifellos eineine Nachteile: Wasserkosten, ungesunde Bedingungen des Schwimmbades und weniger angenehmes Baden auf Grund der ungenugenden Transparenz des Wassers. Unsere heutige Gesellschaft fordert: Wirtschaftlichkeit, Hygiene und Bequemlichkeit. Aus diesen Gründen mussen wir die Schwimmbader mit den notigen Einrichtungen versehen und ihren die notwendigen Behandlungen zukommen halten.

Nach dem Pool im Sommer mit sauberem Wasser gefült wurde, treten aufgrund der Sonneneinstrahlung sowie der Einwirkungen der Luft und Badenden zwei grundlegende Erscheinungen auf:

1.- Das Wasser wird durch Mikroorganismen aus der Umweltluft verunreinigt, sowie durch solche, die durch die Badegaste eingebracht werden. Da es sich um ein stehendes Gewässer handelt, wird kein Sauerstoff eingebracht, wasazo fuhrt,dassich die Parasiten im Schwimmbad vermehren und Algen produzieren. These Bildung von Leben wird noch durch hohe Temperaturen gefordert, wasazo fuhrt, dass das Wasser eine grunliche Farbe gekommen.
2.- Luft und Regen bringen in das Wasser Mengen von Staub, Erde und Blättern ein, welche zur Trübung beitragen.

These beide Faktoren, welche auf das Schwimmbad einwirken, bewirken in weniger Stunden oder Tagen folgenden

Ergebnis: ein absolut unhygienisches Schwimmbad, welches nicht zum Baden einladt. Diese beiden Probleme werden auf

folgende Weisebekampf:

1. "CHEMISCHE" BEHANDLUNG (WASSERPFLEGE)

Dem Wasser wird eine ausreichende Menge von Entkeimungsmittel (Chlor, Brom, Sauerstoff...) zudosiert, das die Bakterien und Mikroorganismen, sofort zerstoren kann.

Als Referenzprodukt wird Chlor genommen, da ceses das am hauigsten eingesetzte Desinfektionsmittel ist.

2. "PHYSICHE" BEHANDLUNG

Das Schwimmbad wird mit einem Filter ausgerüstet, welcher mit Hilfe einer Pumpe in seinem Inneren alles im Wasser schwendende Partikel zurückhalt.

pH-WERT

Die pH-Wert-Skala liegt zwischen 0 und 14, wobei Wert 7 "Neutral" bedeutet, Werte zwischen 0 und 7 bedeuten "sauer" und zwischen 7 und 14 "basisch".

Warum ist der pH-Wert wichtig?

"DER IDEALE PH-WERT IN EINEM SCHWIMMBAD LIEGT ZWISCHEN 7,2 UND 7,6".

Wir wissen bereits, dass wir zur Zerstörung von Bakterien einen ausreichenden Restchlorgehalt im Wasser beibehalten müssen; aber diese Chlor wirkt nur dann wirkungsvoll als Bakterizid, wenn das Wasser, in dem es gelöst wird, einen pH-Wert zwischen 7,2 und 7,6 aufweist. Aus thisem Grund ist es unabdingbar, dass zur Zerstörung der Bakterien der pH-Wert zwischen den gennanten Werten gehalten wird.

Ausserdem gibt es noch andere Faktoren, die einen richtigen pH-Wert zwingend machen. Bei Werten über 7,6 schląt sich die gelöste Härte (Kalk) sightbar nieder und trüb das Wasser mit einem milchigen Aussehen, verschmutzt schnell den Filter und schląt sich an den Wänden und Zubehor im Schwimmbad nieder. Wenn der pH-Wert unter 7,0 liegt, wird das Wasser atzend, und verursacht Reizungen in Augen und Nase und kann)sogar Metallele des Schwimmbads in Mitleidenschaft siehen.

Aus den gennanten Gründen hangt die Qualität des Schwimmbadwassers zu einem Grossteil von einem korrekten pH-Wert ab.

DAS CHLOR

Die Standards für die restliche Menge an (freiem) Chlor im Schwimmbadwasser konnen von Land zu Land variieren, je nach Vorschriften der Gesundheitsbehörden. Die gängigsten gesetzlichen Anforderungen liegen zwischen 0,2 und 3,0 Teilen pro Million (z.B. 0,2 - 3,0 Milligram pro Liter).

Was bedeuted freies oder Restchlor?

Selbst nach dem Filtern befinden sich weiterhin bestimmte Bakterien im Wasser, die durch die desinfizierende Wirkung des Chlors zerstört werden müssen, das die Bakterien normalerweise in der Form von hypochloriger Säure abtet.

Zu thisem Zweck braucht man eine gewisse Menge von Chlor. Die überschlüssige Menge, d. h. die Menge, die nach der Zerstörung der Bakterien und der organischen Substanzen, noch vorhanden ist, bleibt frei im Wasser in der Form von unterchloriger Säure.

These im Wasser verbleibende hypochlorige Säure wird freies oder Restchlor genannt.

DAS FILTERN

Es ist grundlegend, dass die Filtration mit einer chemischen Behandlung des Schwimmbadwassers einhergeht. Die beiden Verfahrens ergänzen sich gegenseitig.

ARBEITSWEISE

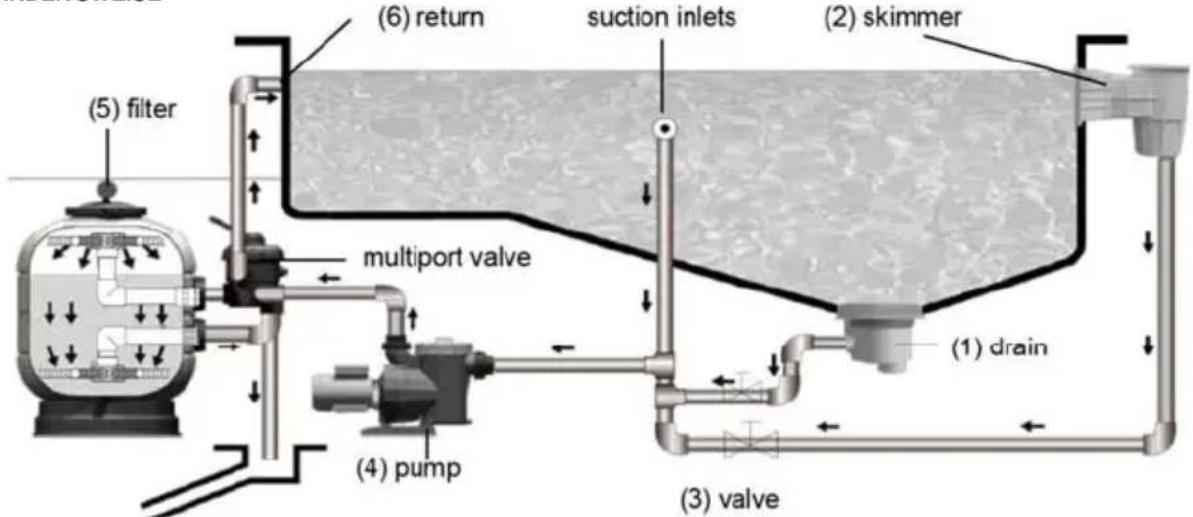

Das Wasser wird vom Boden des Pools durch den Bodenablauf (1) und die Skimmer (2) an der Pooloberfläche angesaugt und durch getrennte Leitungen mit entsprechenden Ventilen (3) über die Pumpe (4) zum OC-1 Filter (5) geleitet.

Nach der Filtration wird das Wasser über Rücklaufoffnungen (6), die normalerweise auf der gegenüberliegenden Seite des Schwimmbeckens zu den Abschopfern und Hauptabläsen installiert sind, in das Schwimmbecken zurückgefuhrt.

Im Filter wird das Wasser durch das OC-1 Filtermaterial nach unten geleitet, wobei die Schwebbestoffe zurückgehalten werden.

Das OC-1 Filtermaterial muss in regelmäbigen Abständen gewaschen werden, um die zurückgehaltenen Schwebbestoffe zu entfernen. Diese Vorgang wird Rückspulung genannt.

Beim Rückspulen wird die Wasserströmungsrichtung im Filter umgekehrt und damit die gefilterten Teilchen über den Ablauf ausgestoBen.

Der Filter sollte bei einer normalen hauslichenutzung ungebahr einmal im Monat ruckgaspelt werden. Bei Verwendung in einem gewerblichen oder halbgewerblichen Umfeld sollte diese Haufigkeit auf maximal einmal wochentlich erhöht werden.

Wenn these wichtigen Hinweise berücksichtigt werden, dürften die nachfolgenden Bedienungsanleitungen keine Schwierigkeiten fur ihre Anwendung darstellen.

EINBAU

Der Filter sollte so nah wie möglich am Schwimmbad eingebaut werden und vorzugsweise ca. 0,50 m. unter dem Wasserspiegel des Schwimmbades. Sicherstellen, dass ein Wasserablauf zur Verfugung stehen.

WICHTIG: Für den Anschluss des Mehrweg-Ventils keine Eisenrohe und Hanf verwenden, sondern unbedingt Plastikzubehör und TEFLON-Band verwenden. Die große der Rohrverbindung am Mehrwegventil entspricht einen BSP-Gewinde von 1,5" oder 2".

Lassen Sie genug Platz um den Filter herum, damit die notigen Überprüfungen und die Wartung des Filters durchgefuhrt werden können. Um den Filter sollen ein freier Abstand von 20 cm vorgesehen werden, um den korrekten Betrieb saferzustellen.

MONTAGE

Um eine richtige Montage des Filters zu erzielen, folgen Sie die folgenden Anweisungen:

1.- Stellen Sie den Filter auf eine horizontale und saubere Oberfläche.
2.- Installieren Sie den Filter an seinen endgültigen Platz.
3.- Bei einem Filter mit seitlich montiertem Ventil ist das Mehrwegventil am Filter zu installieren. Achten Sie darauf, dass die Dichtungen zwischen Ventil und Filter richtig gestellt sind.
4.- Verbinden Sie die drei Anschlüsse des Mehrwegventil wie folgt: Verrohrung von Pumpe zum Ventil, vom Ventil zum Wasserablauf und vom Ventil zu den Einlaufdüssen des Schwimmbeckens. Auf dem Ventil sind diese drei Ausgänge entsprichend markiert.
5.- Die Manometerbaugruppe und Luftspulung installieren (siehe Explosionszeichnung). Es ist nicht nötig, Teflonband zu verwenden, da die Dichtigkeit hier durch die Dichtung garantiert wird. Das T-Stück nicht mit einem Werkzeug anziehen, nur mit den Händen reicht aus.

OC-1 EINFÜLLEN

Wenn Ihr Filter noch kein OC-1 enthalt, muss these sengefuht werden. Die Menge ist auf dem Etikett angegeben. Dabei wie folgt vorgehen:

1.- OC-1 einfüllen, wenn der Filter in seiner Position installiert ist.
2.- Deckel abnehmer (Mehrwegventil bei obenliegendem Einbau)
3.- Die notige Menge OC-1 in den Filter fullen
4.- Filterdeckel/Mehrwegventil wieder anbringen und die Verbindungsrohe wie erforderlich anschließen.

FILTERBETRIEB

Das Mehrwegventil hat einen Handhebel mit 6 Stellungen. Mit Hilfe theses Handhebels konnen Sie die benötigten Operationen wahlen, um eine maximale Filtereffizienz zu erreichen

WICHTIG: Mehrwegventil nur bei ausgeschalteter Pumpe betätigten.

POSITIONEN DES MEHRWEGVENTILS

0,8 kg/cm² - 11,4 PSI: Normal pressure at the beginning of a filtering cycle.

FILTERN

Dies ist die übliche Position des Mehrwegventils. Das Wasser tritt oben in den Filter ein, zirkuliert durch das OC-1 Filtrationsbett und kehrt dann in den Pool zurück.

RÜCKSPÜLEN

These Position kehr the Strömung des FILTERVORGANGS um. Das Wasser tritt nun am Boden in den Filter ein und oben wieder aus. Die Rückspulung ist Teil des Filterreinigungsvorgangs.

ZIRKULIEREN

In dieser Position des Mehrweg-Ventils wird das Wasser von der Pumpe direkt ins Schwimmbad geleitet, ohne durch das Innere des Filters zu gehen. Dies wird normalerweise verwendet, wenn der Filter ein Problem aufweist oder bestimmte chemische Behandlungen eingesetzt werden.

ENTLEEREN

Falls das Schwimmbecken entleert werden muss, kann dies mithilfe der Filterpumpe erfolgen. Hierfür muss sich das Umschaltventil in der .WASTE"Position befinden. Der Motor wird bei komplett geoffnetem Hauptblassventil angetrieben, sodass die Pumpe uber eine ausreichende Saugung verfugt. Damit die Pumpe saugt, müssen der Vorfilter und die Hauptabflussrohrte mit Wasser angefüllt bleiben. Vor der Entleerung muss gewährleistet werden, dass die Abschopfventile und die Bodenreinigungsventile geschlossen sind.

NACHSPULEN

Bei dieser Funktion zirkuliert das Wasser genau wie beim Filter durch den Filter, kehr Jointlich nicht in den Pool davon, sondern wird direkt zum Ablauf geleitet.

GESCHLOSSEN

Wie der Name sagt, wird darauf der Wasserdurchlauf vom Filter zur Pumpe geschlossen, was dazu dient, das Haarsieb (Vorfilter) der Pumpe öffnen zu konnen.

INBETRIEBNAHME

Nachdem der Filter gefüllt wurde. Dabei wie folgt vorgehen:

1.-Mehrwegventil auf die Position NACHSPULEN stellen.
2.-Pumpe einschalten.
3.- Wenn das Wasser in den Filter eintritt, die Entlüfung am T-Stück des Manometers öffnen und samentliche Luft aus dem Filter ablassen (dies kann relativ viel sein). Das Wasser steigt allmählich im Filter an (bei einem durchsichtigen Deckel kann这点en werden). Die Entlüfung schlieben, sobald Wasser aus der Luftspulung tritt.
4.- Pumpe ausschalten und Mehrwegventil auf die Position FILTERN stellen.
5.-Pumpe einschalten. Jetzt wird das Wasser gefiltert.

Im Verlauf der nachsten Tage sollte die Luftspulung gelegentlich geöffnet werden, um zu prufen, ob sich weiter Luft angesammelt hat, die abgelassen werden muss. Einiges OC-1 schwimmte bei Inbetriebnahme an der Oberfläche, dies ist vollig normal. Im Verlauf von ca. 3 Tagen setzen sich these am den Boden ab.

RÜCKSPÜL/NACHSPÜLVERFAHREN

Wie weiter oben in dieser Anleitung beschreiben, muss das Filtermaterial regelmäßig gereinigt werden. Dabei wie

folgt vorgehen:

1.-Pumpe ausschalten.
2.- Den Hebel am Mehrwegventil auf die Position RÜCKSPÜLEN stellen.
3.- Ventil an der Rückspulungs-/Ablaufleitung (falls vorhanden) offen.
4.-Pumpe ca. 30 Sekunden lang wieder einschalten.
5.- Pumpe ausschalten und den Hebel am Mehrwegventil auf die Position NACHSPULEN stellen.
6.-Pumpe ca. 30 Sekunden lang wieder einschalten.
7.- Die Schritte 1-6 wiederholen, die Pumpe damit{jedes Mal 2 Minuten lang laufen halten.
8.- Ventil an der Rückspulungs-/Ablaufleitung (falls vorhanden) schreiben.
9.- Den Hebel am Mehrwegventil auf die Position FILTERN stellen.
10.-Pumpe einschalten.

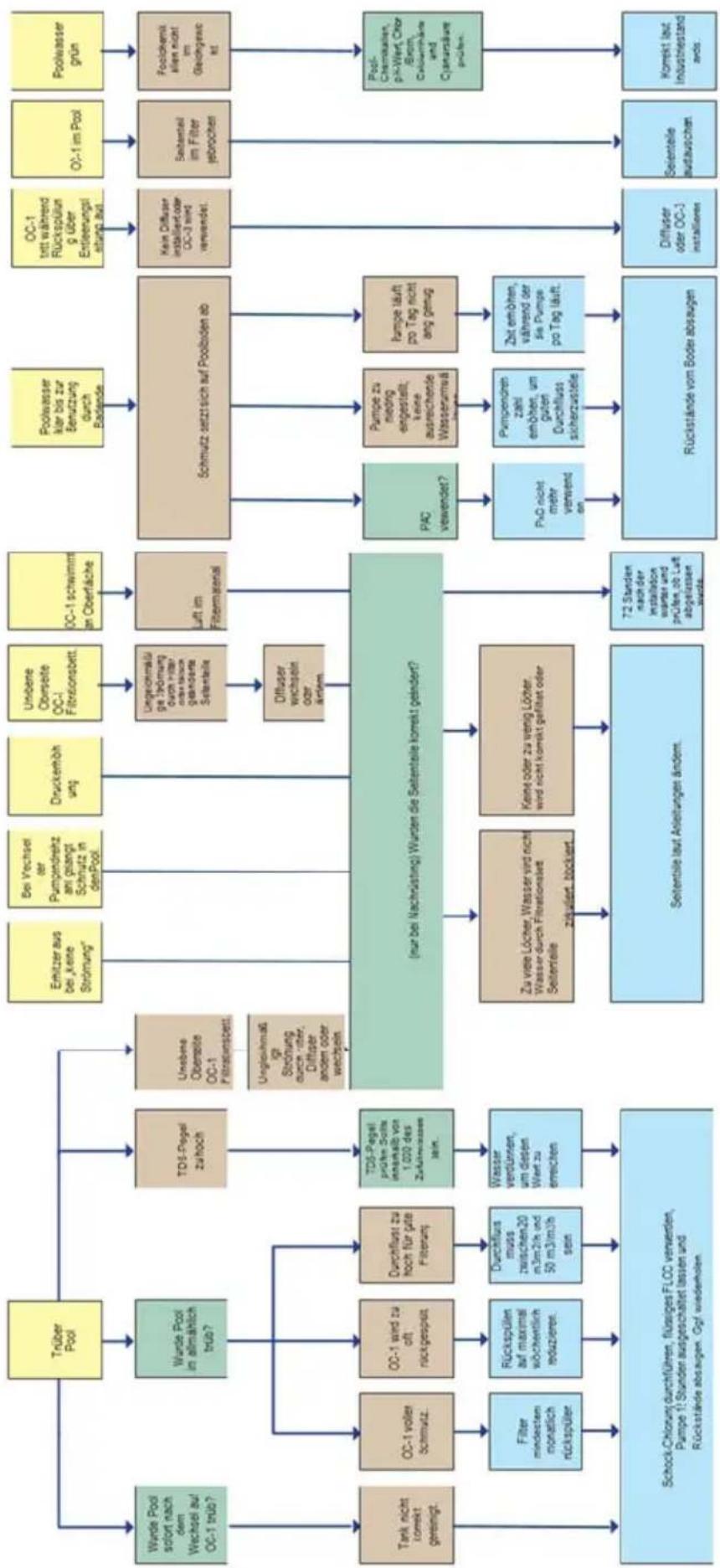

WARTUNG

Zur Filterreinigung kein Lösungsmittel verwenden. Der Filter konnte beschädigt werden und

seinen Glanz verlieren. Wenn notig, ersetzen Sie immer die beschädigten Teile oder

Dichtungen.

Spülen und Nachspülen gemäss den Anleitungen vornehmen.

OC-1 jeges Jahr zwecks besserer Leistung reinigen. Es wird empfohlen, das OC-1 innerhalb des Filters ca. alle 5 Jahre auszutauschen.

ÜBERWINTERUNG:

Während der Überwinterung, ist es empfehlenswert, die folgenden Hinweise zu befolgen:

Spülen und Nachspülen gemäss den vorherigen Anweisungen

Das Wasser aus dem Filter auslassen.

Entfermen Sie den Filterdeckel, damit der Filter während der Überwinterung beluftet bleibt.

Wenn Sie den Filter wieder in Betriebnehmen, folgen Sie den Anweisungen unter "INBETRIEBNAHME".

SICHERHEITSHINWEISE:

Nie die Filteranlage ohne Wasser einschalten.

Immer Stromverbindung unterbrechen, wenn Sie am Filter oder am Ventil arbeiten müssen. Erlauben Sie nie, dass Kinder oder Erwachsene sich an die Anlage anlehen oder sich auf sie darauf setzen.

Filterbehälterarfndirectan die Trinkwasserleitungangeschlssenwerden,da der

Trinkwasserleitungsdruck hoher als der im Filter erlaubte Druck sein konnte.

Filterdeckel nie mit Lösungsmittel reinigen, da dieser seine Eigenschaften verlieren kann (Glanz, Durchsichtigkeit, usw.).

Da alle Verbindungen mittels Dichtungen gemacht werden, braucht man die Muttern nicht allzu fest anzuziehen. So vermeidet man, Kunststoffeile zu brechen.

Anleitungen rotierender Diffuser

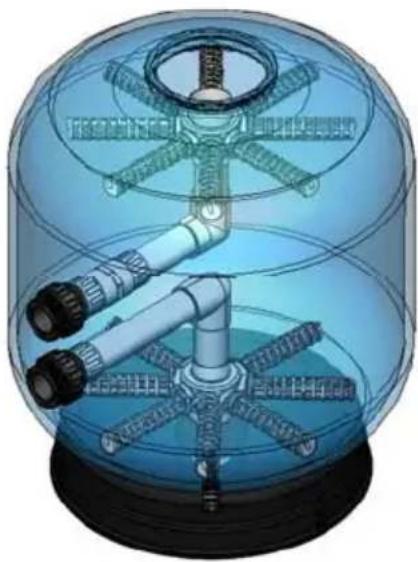

1. Deckel entfernen.

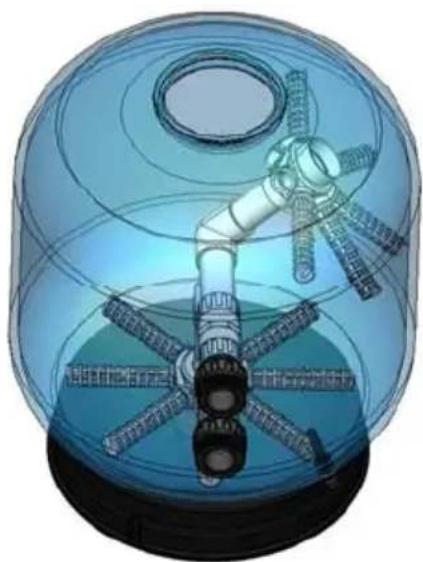

2. Die erforderlichen Seiteinteile entfernen und den Diffuser drehen, um das OC-1 Filtermaterial einzufullen. (Das Materialgewicht auf dem Aufkleber mit den

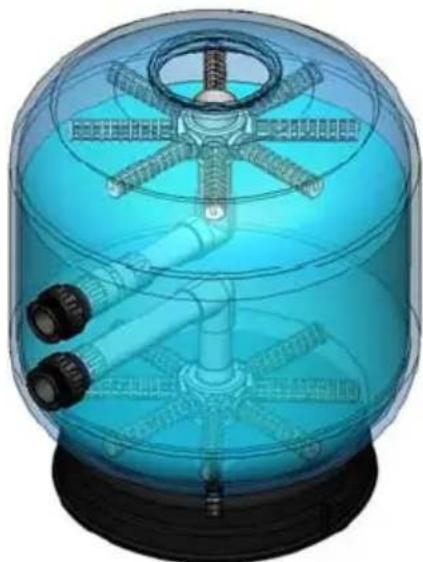

3. Wenn der Filter mit dem OC-1 Filtermaterial gefällt ist, die Seitenteile wieder auf die Nabe schrauben und den Diffuser in eine vertikale Position drehen. (Sicherstellen, dass die offene Leitung zur Filteroberseite zeit).

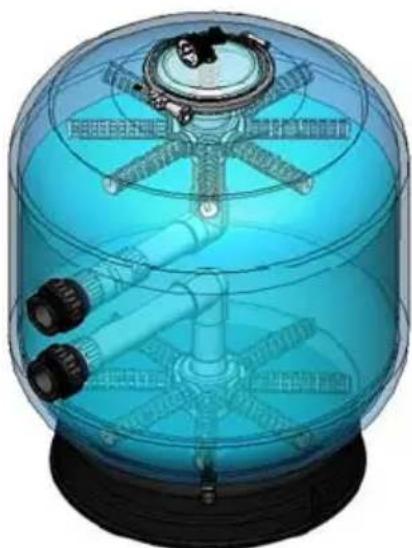

4. Den Deckel wieder anbringen. Zeit ist der Filter betriebsbereit.
