KULLANIM KILAVUZU CB 850 Genie

bu cihazi tercih ettiiginiz icin teşekkür ederiz. Herhangi bir ariza durumunda cihazi kasa fişi ve orijinal ambalaji ile birlikte satin almiş oldugunuz satiŋ noktasina teslim ediniz.

Kullanim amaci

Spiral ciltleme makinesi yalinizca kaigit,ince karton ve filmi delmek ve ciltlemek icin uygundur.Baska herhangi bir kullanim vya degisiklik uygunsuz olarak kabul edilir ve onemli kaza riskleri barindirir.

Içindekiler

Garanti 68

Kullanim amaci. 68

Onemli guvenlik talimatlari 68

Kullanim Talimatlari 68

Teslimat kapsami 69

Kurulum sahasi / devreye alma 69

Urunlerin Genel Bakisi 69

Malzeme uzerine notlar 69

Yumruklama 70

Baglayici. 71

Delme (4 kat) 72

Sorun Giderme 72

Elden cikarma ile ilgili notlar. 73

Teknik veriler. 73

Teknik degisiklikler 73

Uygunluk Beyani 73

Uretici 73

Önemli güvenlik talimatlari

Tehlike! Küçük parçalar, ambalaj malzemeleri ve koruyucu film nedeniyle bogulma tehlikesı Çocukları urunden ve ambalajindan uzak tutun.

Dikkat! Yanlş kullanim nedeniyle maddi hasar! Delmeden once tum zimba tellerini ve ataqlarıçkarin.

Dikkat! Yanlş kullanim nedeniyle maddi Hasan! Delme ve cilteme icin maksimum sayfa saysina dikkat edin. Yalnizca yerleştilen miktar kolayca delinebiliyorsa delin.

Dikkat! Maddi hasar olusabilir! Bazi boyalarin, plastiklerin veya mobilya bakim urunlerinin kaymaz ayaklarin malzemesine zarar verebilececi ve yumusatabilececi goz ard edilemez. Mobilyalarda iz kalmasini onlemek icin, gerekirse cihazin alta kaymaz bir paspas yerlesti-

Kullanim Talimatlari

Lüften ürünü kullanmadan once bu kullanim talimatlari n okuyun. Bu kullanim talimatlari n ileride basvurmak üzere saklayin. Ürünü Üçuncu sahislara devrederken tum belgeleri teslim edin.

• Ürünüdoğanğrudan Güneş ileşigindan, çiplak alevden, isi kaynaklarindan, nemden, rutubetten ve tozdan koruyun.
• Ürün ticari kullanim icin tasarlanmamıstir.
• Ürün sadece ic mekanlarda kullanilabilir.
• Kagini yerleistirmeden once tum ataçları ve zimbaları Çiakin.
• Sadece Teknik veriler altindaki gereklilikleri karilayan aksesuarlari kullanin.
• Cihazın;cocuklar veya fiziksel,duyusal veya zihinsel yetenekleri kisi tki,isiler tarafindan gozetimsiz olarak kullanilmadi indan veya kullanilamayacaindan emin olun.

Teslimat kapsami

Cihazi calistirmadan once ambalajin iceriigini kontrol edin. Herhangi bir sey eksik veya hasarliya, cihazi hiçbir kosulda kullanmayin. Lüften servis departmanimizla iletşime gezün.

1 Spiral baglayici CB850 10 Baglayici spiral capi 6 mm
10 Baglayici spiral capi 8 mm 5 Baglayici spiral capi 10 mm
25 Yaprak PVC kapak filmi 25 Yaprak ciltleme sirti
1 Kullanim kilavuzu

Kurulum sahası / devreye alma

Cihazi sabit, diz bir yüzye yerleştinir.

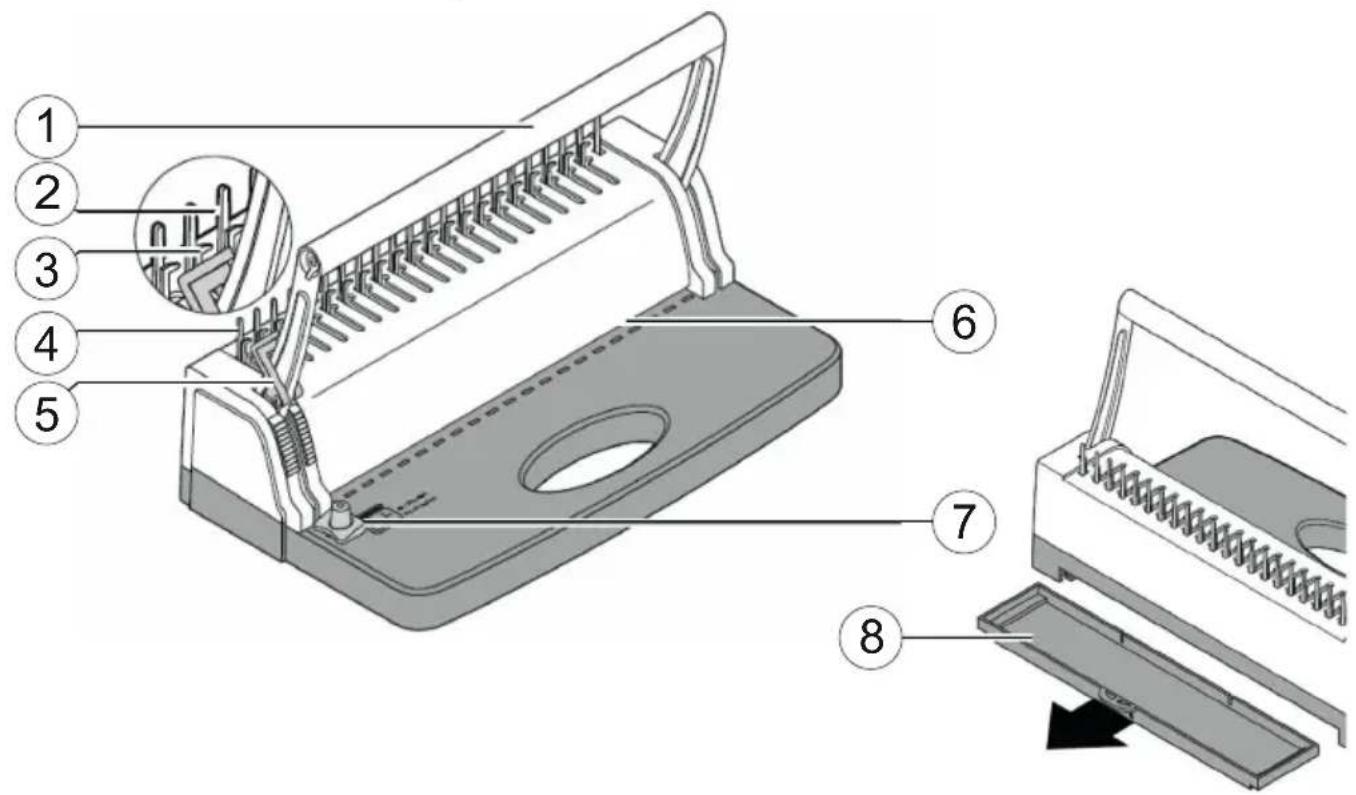

Urunlerin Genel Bakanı

1 Kol 5 Kilitleme mandali
2 Catallar 6 Kayirdmal saft
3 Aci 7 Kagit durdurma
4 Catal / Aci 8 Toplama kabir

Malzeme üzerine notlar

• Aynianda en fazla 12 yaprak standart kagit (80g / m^2) delin.
• Karton ve ince filmi (maksimum 300g / m^2 veya 0,2 mm kalinliginda) ayri ayri delin.
  Zimba veya atac gibi metalik nesneleri delmeyin.
• Sadece plastik ciltleme spiralleri kullanin.

Yumruklama

Not: Delme mekanizmasi paketlenmeden once yagli bir koruyucu tabaka ile kaplanmistir. Once boş bir kagişi, artik gürunmeyene kadar birkac kez delin.

Not: Orjinalleri delmeden once yaptiginiz ayarları her zaman boş bir kagitla test edin. Bu size deliklerin kagida esit olarak dagilip dagilmadiğini güsterecekbir.

Not: Plastik filmi delmek, filmin her iki tarafina bir sayfa kagit yerleşirir ve her seyi birlikte delerseniz daha kolaydir.

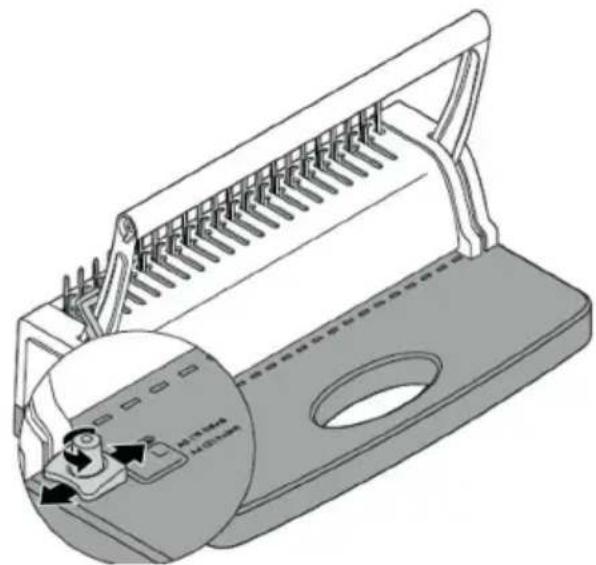

1 Kāgīt durdurucuyu istenen biçime getirin.

2 Kolu sonuna kadar yukari cekin.

Not: Kol en üste degilse, kagit gidebildigi kadar iceri itilemez ve dokru sekilde delinmez.

Dikkat! Yanlş kullanim nedeniyle maddi hasar! Aynıanda en fazla 12 yaprak standart kabit (80 g/m²) delin. Karton ve ince filmi (maksimum 300 g/m² veya 0,2 mm kalınliginda) ayır ayır delin.

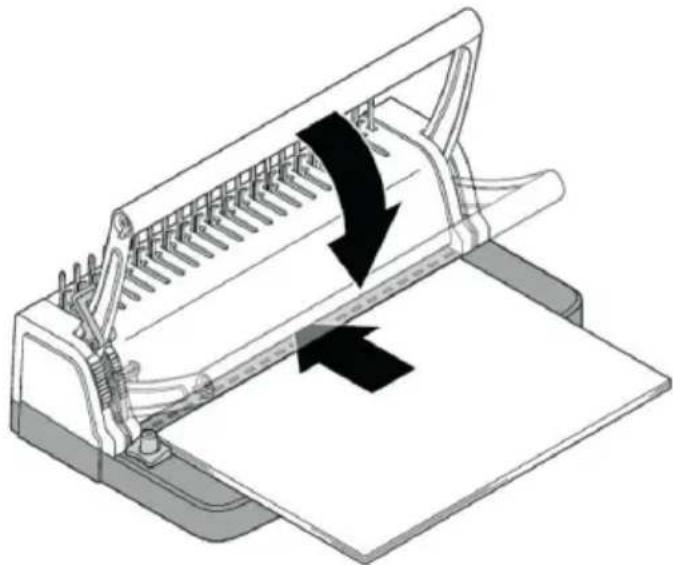

3 Kagi dikagit durdurucusuna yerlestirin ve giris tepsinin icine mumkun oldugunca itin.
4 Kolu yavaça ve esit sekilde a ségi bastirin.
5 Kolu tekrar sonuna kadar yukari gekin.
Not: Kol üstte degilse, kagit cikarilamaz.
6 Delinmis kagi duvadan cikarin.

Baglayici

Not: Yapraklari baglamak istiyorsaniz, once onlar delmelisiniz.

1 Ciltlenecek sayfa sayisina gore ciltleme spiralini segin.

Ciltleme spiralinin mm cinsinden capi Sayfa sayisi (80g / m^2)

62-20
815-35
1033-50
1245-80
1475-100
16 90-120
18 110-140
20 120- 160

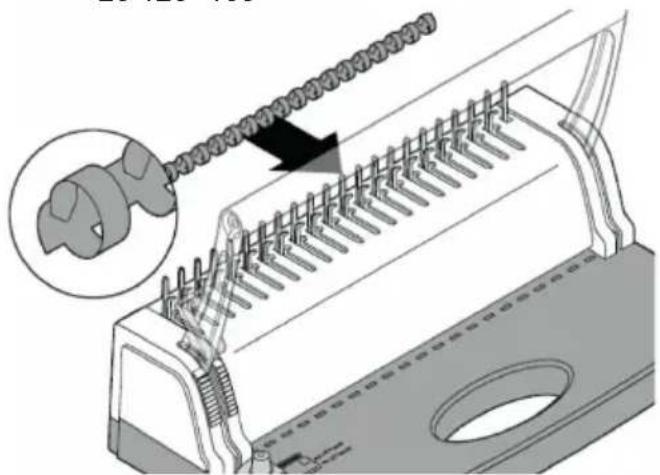

2 Baglama spiralin halkalarini dislerin arasa yerlestirin.

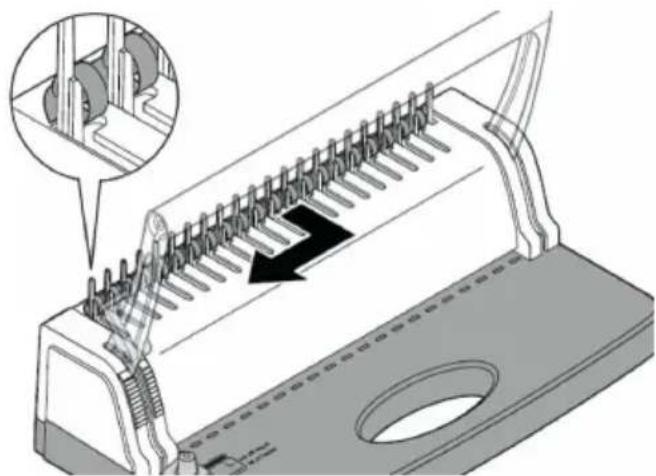

3 Ciltleme spiralini braketlerin uzerine kaydirin.

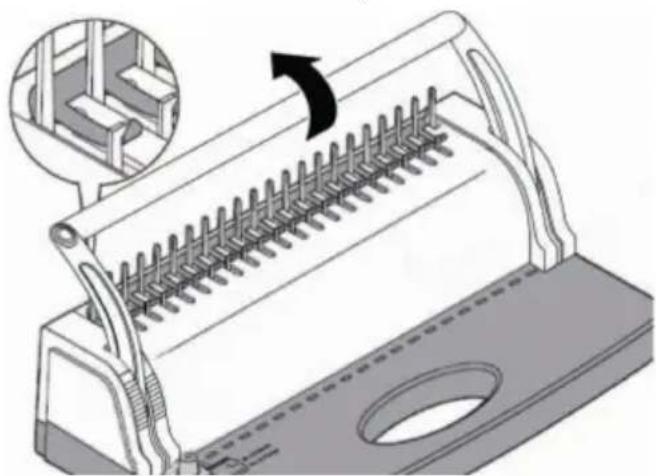

4 Bagliama spirali sarilana kadar kolu yavaça ve dikkatlice asaig Bastirin. Halkalarin uclari yine de açilarin biraz ötesine cikinti yapmalidir.
5 Kolu bu konumda tutmak icin kilitleme mandalina basin.

6 Kagiittaki delikleri gosterildigi gibi halkalin uclarinin uzerine yerleştinir.

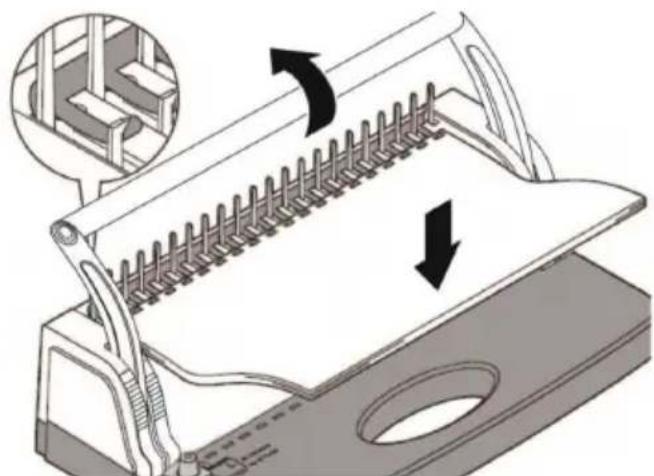

7 Kilitleme mandalini serbest birakin ve kolu yavaşa yukariDOGRU hareket ettin. Kaigin uclardan kaymadigiindan emin olun. Cilt spirali kaigin etrafinda kapir.
8 Ciltleme spiralini kagtila birlikte catallardan kaldirin.

Not: Daha sonra yukarıda açıklandmiş gibi ciltleme spiralini açip kapatarak yaprak çikarabilir veya ekleyebilirsiniz.

Delme (4 kat)

Not: Kol en üstte degilse, kaigt gidebildigi kadar iceri itilemez ve dogru sekilde delinmez.

Dikkat! Yanlş kullanim nedeniyle maddi hasar! Aynıanda en fazla 12 yaprak standart kabı (80 g/m²) delin. Karton ve ince filmi (maksimum 300 g/m² veya 0,2 mm kalınliginda) ayır ayır delin.

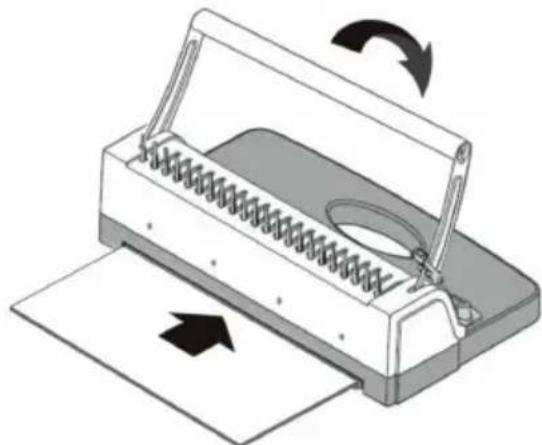

1 Kagi arka aci kiga yerlestirin ve mumkun oldugunca yuvanin icineogr itin.

2 Kolu yavaşa ve esit sekilde aşaqi bastirin.

3 Kolu tekrar sonuna kadar yukari gekin.

Not: Kol üstte degilse, kagit ickarilamaz.

4 Delikki kagi diyuvadan cikarin.

Sorun Giderme

Bir sybeklediginiz gibi calismazsa asagidaki ipuclari size yardimci olacaktir.

Toplama kabini boşaltın

Her kullanimdan sonra delme atiklari icin atik kabini disari cekin, bosaltin ve tamamen geri itin. Toplama kabifark edilir sekilde devreye girmelidir.

Blokajlari serbest birakin

Delme sirasinda kol artik yukari dokru dondurulemiyorsa, asagidaki sekilde devam edin:

1 Kolu kilitleme mandali ile sabitleyin.

2 Toplama kabini disari cekin ve cihazi ters cevirin.

3 Delme mekanizmasini neyin engelledigini konrol edin ve sikismis kaigit, film veya benzerlerini uygun bir alette gevsetin.

4 Cihazi tekrar ters cevirin, toplama kabin sonuna kadar iceri itin ve kilitleme mandalini serbest birakin.

Düzenli olarak temizleyin

Muhafazanin yüseyini temizlemek icin hafif nemli, tüy birakmayan bir bez kullanin. Temizlik maddeleri veyaçozücüler kullanmayin.

Eldençikarmaileilgili notlar

Perakendecinizden eski cihazlari ücretsiz olarak geri alma secenekleri hakkinda bilgi edinin.

Ambalaj, yerel geri donusum merkezlerine atilabilen cevre dostu malzemelerden yapilmistir.ogrubertaraf secenekleri hakkinda yerel yetkilinize danisin.

Atiklari ayirirken ambalaj malzemesinin etiketine dikkat edin; bunlar asagidaki anlama gelen kisaltmalar (b) ve sayilarla (a) isaretlenmişir: 1-7: Plastikler / 20-22: Kàğit ve karton / 80-98: Kompozit malzemeler.

Teknik veriler

Maksimum delme kapasitesi 12 yaprak kaigit (80g / m^2) veya

1 film (0,2 mm kalinliginda) veya

1 karton (300g / m^2)

Maksimum kağit boyutu A4

Maksimum baglama kapasitesi 350 yaprak (80g / m^2) + on ve arka yuz:

2 x karton (yaklausik 250 g/m²) veya

1 x karton (yaklasik 250 g/m²) ve

1 x plastik film (yaklasik 0,18 mm kalinliginda)

Boyutlar 390× 260× 160mm

Agrlik 3,7 kg

Teknikdehyisiklikler

Bu kullanim talimatlari sadece bilgi amaclidir. Bunlarin iceriigi sozlesmenin konusu degildir. Gosterilen tum veriler sadece nominal degerlerdir. AciKlanan ekipman ve secenekler ükeye ozgu gereksinilmere bagli olarak degisebilir.

Uygunluk Beyani

Cihaz üzerindeki CE işareti uygünluğu onaylar. Uygünluk beyanı adreste bulunabilir. www.go-europe.com

Uretici

GO Europe GmbH

Zum Kraftwerk 1 | 45527 Hattingen, Almanya

www.go-europe.com | [e-mail]
