KULLANIM KILAVUZU CB820 Genie

TR Spiral bağlayıcı CB820

bu cihazı tercih ettiğiniz için teşekkür ederiz. Herhangi bir arıza durumunda cihazı kasa fişi ve orijinal ambalajı ile birlikte satın almış olduğunuz satış noktasına teslim ediniz.

Kullanım amacı

Spiral ciltleme makinesi yalnızca kağıt, ince karton ve filmi delmek ve cillemek için uygundur. Başka herhangi bir kullanım veya değişiklik uygunsuz olarak kabul edilir ve önemli kaza riskleri barındırır.

İçindekiler

Garanti 68

Kullanım amacı....68

Önemli güvenlik talimatları 68

Kullanım Talimatları 68

Teslimat kapsamı 69

Kurulum sahası / devreye alma ..... 69

Ürünlerin Genel Bakışı 69

Malzeme üzerine notlar 69

Yumruklama 70

Bağlayıcı....71

Sorun Giderme 72

Elden çıkarma ile ilgili notlar. 73

Teknik veriler....73

Teknik değişiklikler 73

Üretici 73

Önemli güvenlik talimatları

Tehlike! Küçük parçalar, ambalaj malzemeleri ve koruyucu film nedeniyle boğulma tehlikesi! Çocukları üründen ve ambalajından uzak tutun.

Dikkat! Yanlış kullanım nedeniyle maddi hasar! Delmeden önce tüm zımba tellerini ve ataçları çıkarın.

Dikkat! Yanlış kullanım nedeniyle maddi hasar! Delme ve ciltleme için maksimum sayfa sayısına dikkat edin. Yalnızca yerleştirilen miktar kolayca delinebiliyorsa delin.

Dikkat! Maddi hasar oluşabilir! Bazı boyaların, plastiklerin veya mobilya bakım ürünlerinin kaymaz ayakların malzemesine zarar verebileceği ve yumuşatabileceği göz ardı edilemez. Mobilyalarda iz kalmasını önlemek için, gerekirse cihazın altına kaymaz bir paspas yerleştirin.

Kullanım Talimatları

Lütfen ürünü kullanmadan önce bu kullanım talimatlarını okuyun. Bu kullanım talimatlarını ileride başvurmak üzere saklayın. Ürünü üçüncü şahıslara devrederken tüm belgeleri teslim edin.

• Ürünü doğrudan güneş ışığından, çiplak alevden, ısı kaynaklarından, nemden, rutubetten ve tozdan koruyun.
• Ürün ticari kullanım için tasarlanmamıştır.
• Ürün sadece iç mekanlarda kullanılabilir.
• Kağıdı yerleştirmeden önce tüm ataçları ve zımbaları çıkarın.
• Sadece Teknik veriler altındaki gereklilikleri karşılayan aksesuarları kullanın.
• Cihazın çocuklar veya fiziksel, duyusal veya zihinsel yetenekleri kısıtlı kişiler tarafından gözetimsiz olarak kullanılmadığından veya kullanılamayacağını emin olun.

Teslimat kapsamı

Cihazı çalıştırmadan önce ambalajın içeriğini kontrol edin. Herhangi bir şey eksik veya hasarlıysa, cihazı hiçbir koşulda kullanmayın. Lütfen servis departmanımızla iletişime geçin.

1 Spiral bağlayıcı CB820 10 bağlayıcı spiral çapı 6 mm

10 bağlayıcı spiral çapı 10 mm 1 Kullanım kılavuzu

Kurulum sahası / devreye alma

Cihazı sabit, düz bir yüzeye yerleştirin.

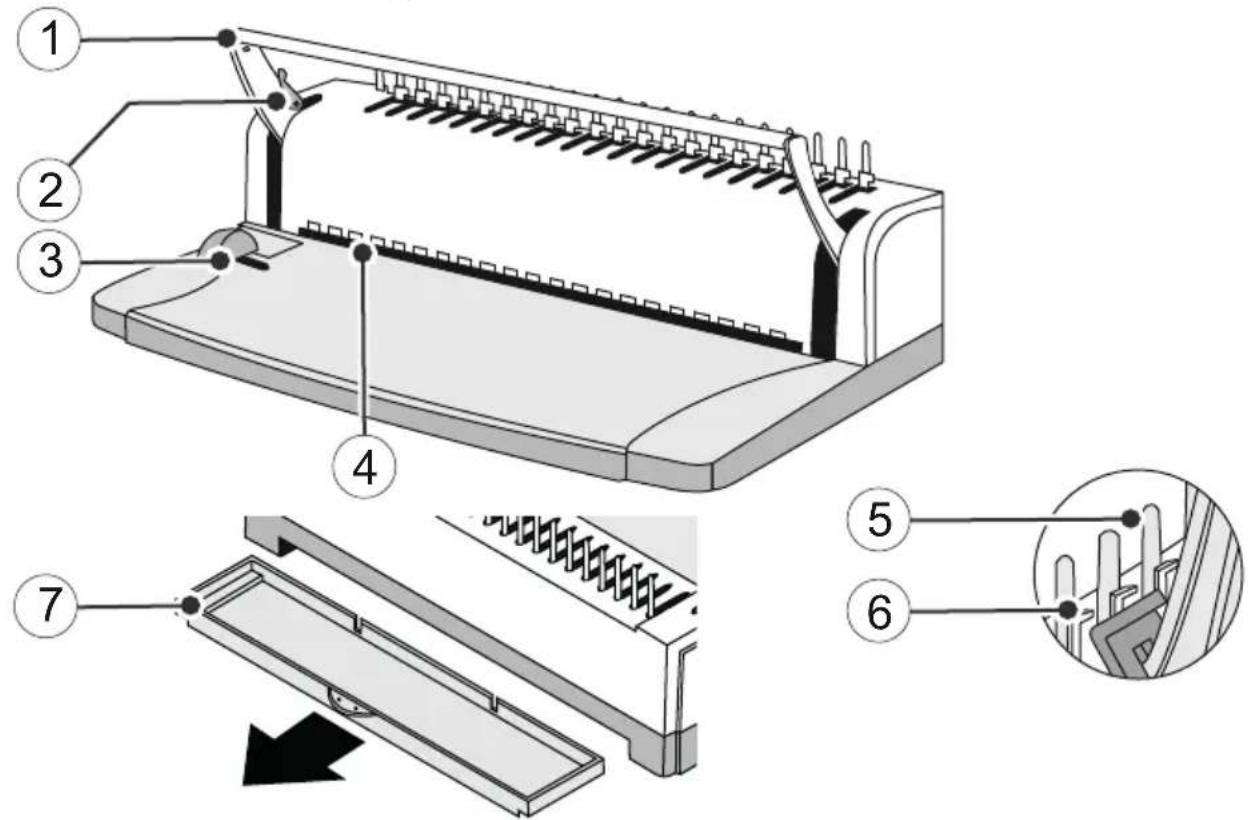

Ürünlerin Genel Bakışı

1 Kol 5 Çatallar
2 Kilitleme mandalı 6 Açı
3 Kağıt durdurma 7 Toplama kabı
4 Kaydırmalı şaft

Malzeme üzerine notlar

• Aynı anda en fazla 8 yaprak standart kağıt (80 g/m²) delin.
• Karton ve ince filmi (maksimum 300 g/m² veya 0,2 mm kalınlığında) ayrı ayrı delin.
• Zimba veya ataç gibi metalik nesneleri delmeyin.
• Sadece plastik ciltleme spiralleri kullanın.

Yumruklama

Not: Delme mekanizması paketlenmeden önce yağlı bir koruyucu tabaka ile kaplanmıştır. Önce boş bir kağıdı, artık görüneyene kadar birkaç kez delin.

Not: Orijinalleri delmeden önce yaptığınız ayarları her zaman boş bir kağıtla test edin. Bu size deliklerin kağıda eşit olarak dağılıp dağılmadığını gösterecektir.

Not: Plastik filmi delmek, filmin her iki tarafına bir sayfa kağıt yerleştirir ve her şeyi birlikte delerseniz daha kolaydır.

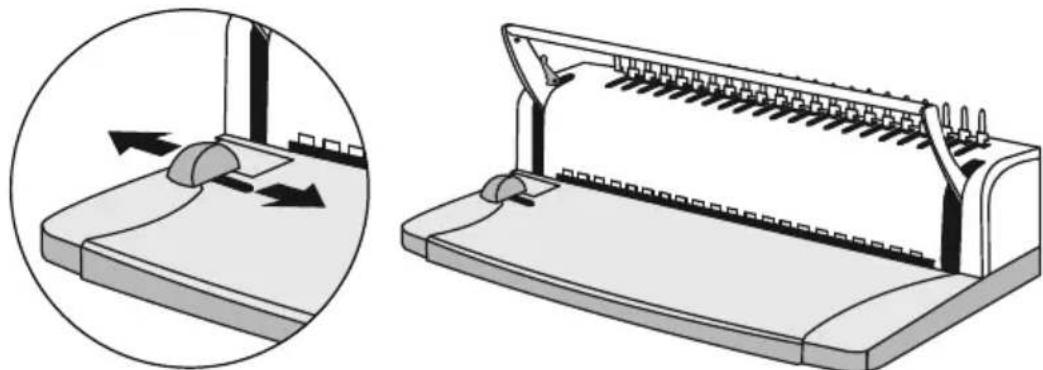

1 Kağıt durdurucuyu istenen biçime getirin.

2 Kolu sonuna kadar yukarı çekin.

Not: Kol en üstte değilse, kağıt gidebildiği kadar içeri itilemez ve doğru şekilde delinmez.

Dikkat! Yanlış kullanım nedeniyle maddi hasar! Aynı anda en fazla 8 yaprak standart kağıt (80 g/m²) delin. Karton ve ince filmi (maksimum 300 g/m² veya 0,2 mm kalınlığında) ayrı ayrı delin.

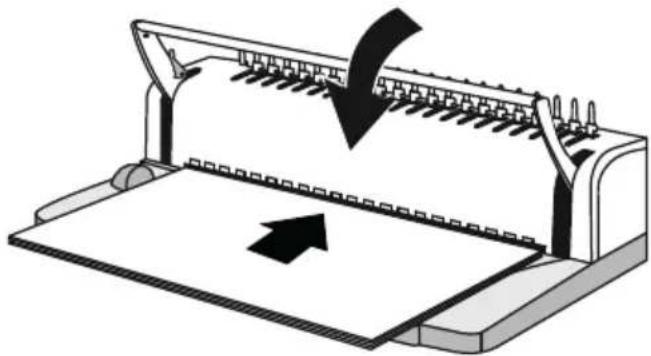

3 Kağıdı kağıt durdurucusuna yerleştirin ve giriş tepsisinin içine mümkün olduğunca itin.

4 Kolu yavaşça ve eşit şekilde aşağı bastırın.

5 Kolu tekrar sonuna kadar yukarı çekin.

Not: Kol üstte değilse, kağıt çıkarılamaz.

6 Delinmiş kağıdı yuvadan çıkarın.

Bağlayıcı

Not: Yaprakları bağlamak istiyorsanız, önce onları delmelisiniz.

1 Ciltlenecek sayfa sayısına göre ciltleme spiralini seçin.

Ciltleme spiralinin mm cinsinden çapı Sayfa sayısı (80 g/m²)

6 2-20

8 15-35

10 33-50

12 45-80

14 75- 100

16 90- 120

18 110-140

20 120 - 160 (maks. 150)

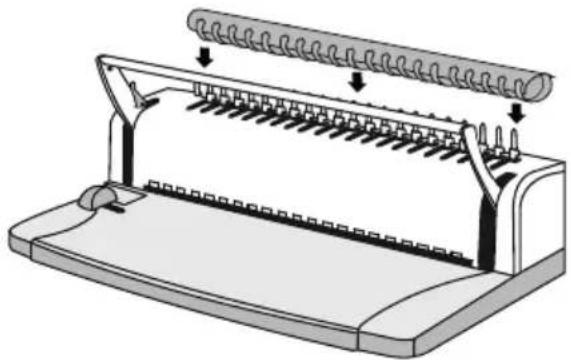

2 Bağlama spiralinin halkalarını dişlerin arasına yerleştirin.

3 Ciltleme spiralini braketlerin üzerine kaydırın.

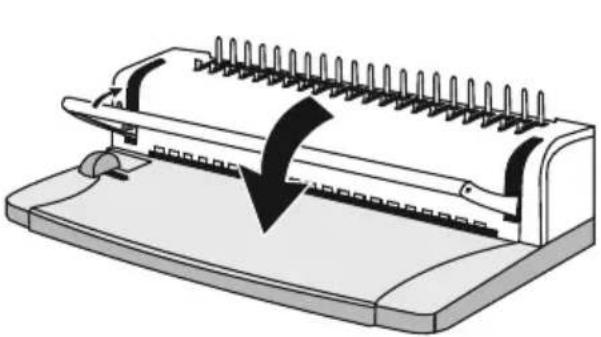

4 Bağlama spirali sarılana kadar kolu yavaşça ve dikkatlice aşağı bastırın. Halkaların uçları yine de açıların biraz ötesine çıkıntı yapmalıdır.

5 Kolu bu konumda tutmak için kilitleme mandalına basın.

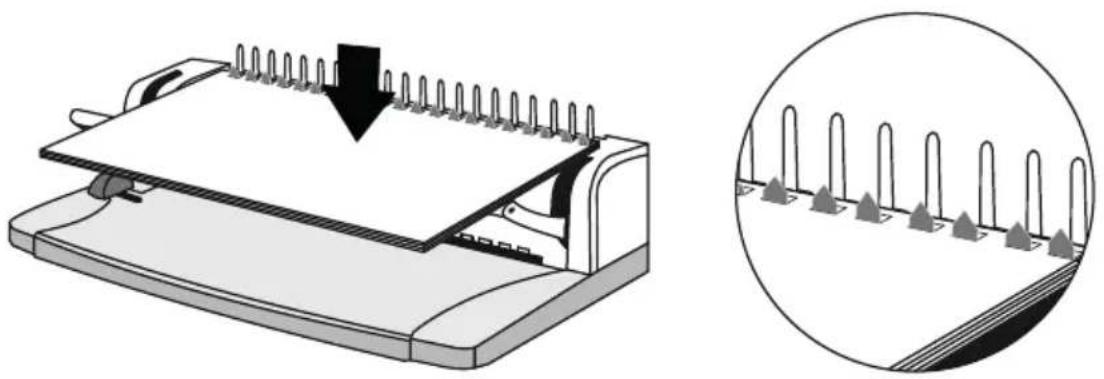

6 Kağıttaki delikleri gösterildiği gibi halkaların uçlarının üzerine yerleştirin.

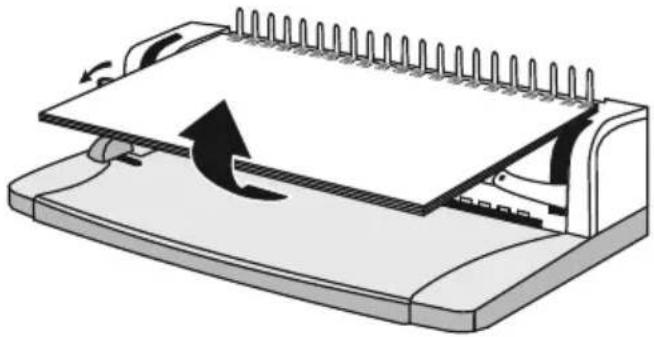

7 Kilitleme mandalını serbest bırakın ve kolu yavaşça yukarı doğru hareket ettirin. Kağıdın uçlardan kaymadığından emin olun. Cilt spirali kağıdın etrafında kapanır.

8 Ciltleme spiralini kağıtla birlikte çatallardan kaldırın.

Not: Daha sonra yukarıda açıklandığı gibi ciltleme spiralini açıp kapatarak yaprak çıkarabilir veya ekleyebilirsiniz.

Sorun Giderme

Bir şey beklediğiniz gibi çalışmazsa aşağıdaki ipuçları size yardımcı olacaktır.

Toplama kabını boşaltın

Her kullanımdan sonra delme atıkları için atık kabını dışarı çekin, boşaltın ve tamamen geri itin. Toplama kabı fark edilir şekilde devreye girmelidir.

Blokajları serbest bırakın

Delme sırasında kol artık yukarı doğru döndürülemiyorsa, aşağıdaki şekilde devam edin:

1 Kolu kilitleme mandalı ile sabitleyin.
2 Toplama kabını dışarı çekin ve cihazı ters çevirin.
3 Delme mekanizmasını neyin engellediğini kontrol edin ve sıkışmış kağıt, film veya benzerlerini uygun bir aletle gevşetin.
4 Cihazı tekrar ters çevirin, toplama kabını sonuna kadar içeri itin ve kilitleme mandalını serbest bırakın.

Düzenli olarak temizleyin

Muhafazanın yüzeyini temizlemek için hafif nemli, tüy bırakmayan bir bez kullanın. Temizlik maddeleri veya çözücüler kullanmayın.

Elden çıkarma ile ilgili notlar

Perakendecinizden eski cihazları ücretsiz olarak geri alma seçenekleri hakkında bilgi edinin.

Ambalaj, yerel geri dönüşüm merkezlerine atılabilen çevre dostu malzemelerden yapılmıştır. Doğru bertaraf seçenekleri hakkında yerel yetkilinize danışın.

Atıkları ayırırken ambalaj malzemesinin etiketine dikkat edin; bunlar aşağıdaki anlama gelen kısaltmalar (b) ve sayılarla (a) işaretlenmiştır: 1-7: Plastikler / 20-22: Kağıt ve karton / 80-98: Kompozit malzemeler.

Teknik veriler

Maksimum delme kapasitesi 8 yaprak kağıt (80 g/m²) veya

1 film (0,2 mm kalınlığında) veya

1 karton (300 g/m²)

Maksimum kağıt boyutu A4

Maksimum bağlama kapasitesi 150 yaprak (80 g/m²) + ön ve arka yüz:

2 x karton (yaklaşık 250 g/m²) veya

1 x karton (yaklaşık 250 g/m²) ve

1 x plastik film (yaklaşık 0,18 mm kalınlığında)

Boyutlar 38 x 21 x 10 cm

Ağırlık 1,8 kg

Teknik değişiklikler

Bu kullanım talimatları sadece bilgi amaçlıdır. Bunların içeriği sözleşmenin konusu değildir. Gösterilen tüm veriler sadece nominal değerlerdir. Açıklanan ekipman ve seçenekler ülkeye özgü gereksinimlere bağlı olarak değişebilir.

Üretici

GO Europe GmbH

Zum Kraftwerk 1

45527 Hattingen, Almanya

www.go-europe.de | [e-mail]
