BEDIENUNGSANLEITUNG CB820 Genie
DE Spiralbindegerät CB820
wir freuen uns, dass Sie sich für dieses Produkt entschieden haben. Bei Fragen und Problemen steht Ihnen unsere Service-Hotline unter der Telefonnummer +49 (0)180 5 007514 (Kosten aus dem dt. Festnetz bei Drucklegung: 14 ct/Min., mobil maximal 42 ct/Min.) zur Verfügung. Weitere Informationen finden Sie auch in unserem Retouren-Portal (RMA) auf unserer Internetseite rma.go-europe.com. Eine Rücksendung erfolgt unter Beifügung des Kaufbelegs und idealerweise in der Originalverpackung an: WSG Wilhelmshavener Service Gesellschaft mbH, Krabbenweg 14, 26388 Wilhelmshaven (Germany).
Bestimmungsgemäße Verwendung
Das Spiralbindegerät ist ausschließlich zum Stanzen und Binden von Papier, dünner Pappe und Folien geeignet. Jede andere Verwendung oder Veränderung gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren.
Inhaltsverzeichnis
Fragen und Service 2
Bestimmungsgemäße Verwendung ..... 2
Wichtige Sicherheitshinweise....2
Hinweise zur Verwendung 2
Lieferumfang....3
Aufstellort / Inbetriebnahme .... 3
Produktübersicht. 3
Hinweise zum Material 4
Stanzen 4
Binden 5
Fehlerbehebung 6
Hinweise zur Entsorgung 7
Technische Daten....7
Technische Änderungen. 7
Hersteller 7
Wichtige Sicherheitshinweise
Gefahr! Erstickungsgefahr durch Kleinteile, Verpackungsmaterialien sowie Schutzfolien! Halten Sie Kinder vom Produkt und dessen Verpackung fern.
Achtung! Sachschaden durch unsachgemäße Bedienung! Entfernen Sie vor dem Stanzen alle Heft- und Büroklammern.
Achtung! Sachschaden durch unsachgemäße Bedienung! Beachten Sie maximale Anzahl an Seiten für das Stanzen und Binden. Stanzen Sie nur, wenn sich die eingelegte Menge leicht stanzen lässt.
Achtung! Sachschaden möglich! Es kann nicht ausgeschlossen werden, dass manche Lacke, Kunststoffe oder Möbelpflegemittel das Material der rutschhemmenden Füße angreifen und aufweichen. Um Spuren auf Möbeln zu vermeiden, legen Sie gegebenenfalls eine rutschfeste Unterlage unter das Gerät.
Hinweise zur Verwendung
Bevor Sie das Produkt benutzen, lesen Sie bitte diese Bedienungsanleitung. Bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen auf. Übergeben Sie alle Unterlagen bei Weitergabe des Produkts an Dritte.
- Schützen Sie das Produkt vor direkter Sonneneinstrahlung, offenem Feuer, Hitzequellen, Nässe, Feuchtigkeit und Staub.
- Das Produkt ist nicht für gewerblichen Gebrauch bestimmt.
- Das Produkt darf nur in Innenräumen verwendet werden.
- Entfernen Sie alle Büro- und Heftklammern, bevor Sie das Papier einlegen.
- Verwenden Sie nur Zubehör, das die Anforderungen unter Technische Daten erfüllt.
- Stellen Sie sicher, dass das Gerät nicht unbeaufsichtigt von Kindern oder Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten verwendet wird bzw. verwendet werden kann.
Lieferumfang
Prüfen Sie den Verpackungsinhalt, bevor Sie das Gerät in Betrieb nehmen. Sollte etwas fehlen oder beschädigt sein, nehmen Sie das Gerät keinesfalls in Betrieb. Wenden Sie sich an unseren Service.
1 Spiralbindegerät CB820 10 Bindespiralen Durchmesser 6 mm
10 Bindespiralen Durchmesser 10 mm 1 Bedienungsanleitung
Aufstellort / Inbetriebnahme
Platzieren Sie das Gerät auf einer stabilen, ebenen Fläche.

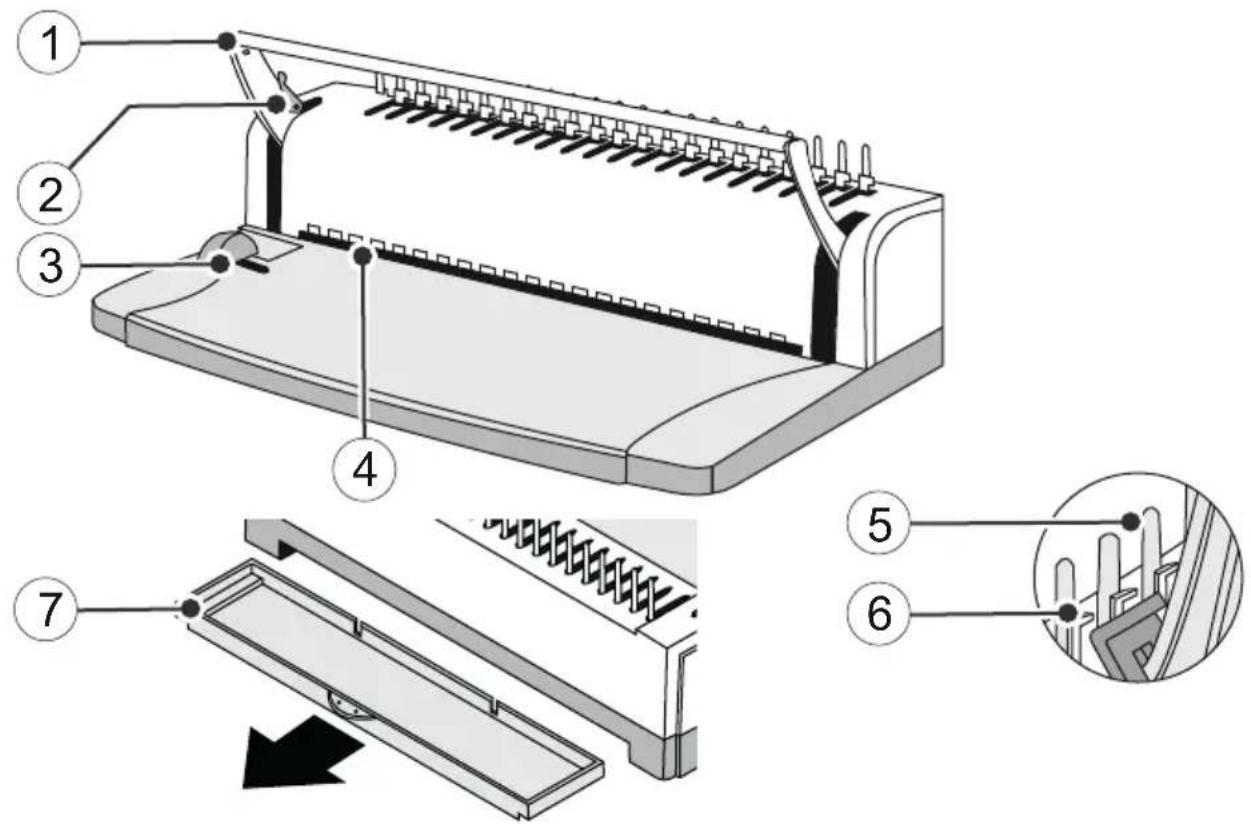

Produktübersicht
1 Hebel 5 Zinke
2 Feststellraste 6 Winkel
3 Papieranschlag 7 Auffangbehälter
4 Einschubschacht
Hinweise zum Material
- Maximal 8 Blatt Standardpapier (80 g/m²) zeitgleich stanzen.
- Pappe und dünne Folie (maximal 300 g/m² bzw. 0,2 mm stark) einzeln stanzen.
- Keine metallischen Gegenstände wie bspw. Heft- oder Büroklammern stanzen.
- Ausschließlich Bindespiralen aus Kunststoff verwenden.
Stanzen
Hinweis: Die Stanzmechanik wurde vor dem Verpacken mit einer öligen Schutzschicht überzogen. Stanzen Sie zunächst einige Male ein leeres Blatt Papier, bis keine Rückstände mehr zu sehen sind.
Hinweis: Testen Sie die vorgenommenen Einstellungen immer zuerst mit einem leeren Blatt Papier, bevor Sie Originale stanzen. So erkennen Sie, ob die Löcher gleichmäßig über das Papier verteilt sind.
Hinweis: Kunststofffolien lassen sich besser stanzen, wenn Sie auf beide Seiten der Folie ein Blatt Papier legen und alles zusammen stanzen.

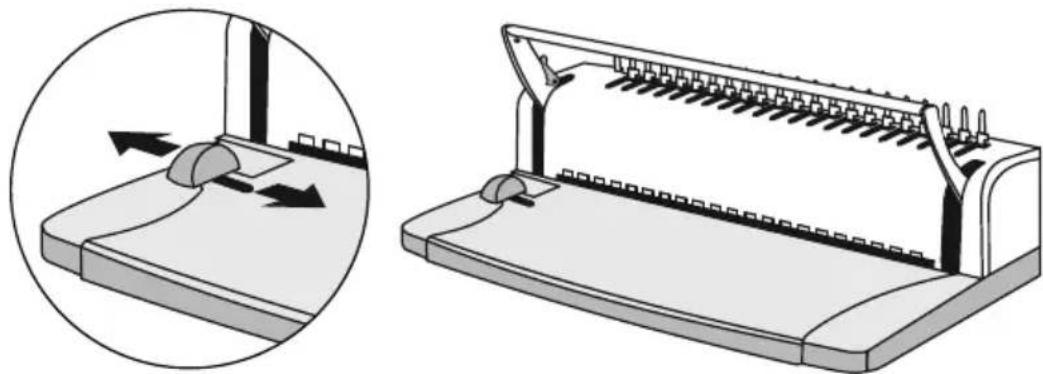

1 Verschieben Sie den Papieranschlag auf das benötigte Format.
2 Ziehen Sie den Hebel ganz nach oben.
Hinweis: Wenn sich der Hebel nicht ganz oben befindet, lässt sich das Papier nicht bis zum Anschlag einschieben und wird nicht korrekt gestanzt.
Achtung! Sachschaden durch unsachgemäße Bedienung! Maximal 8 Blatt Standardpapier (80 g/m²) zeitgleich stanzen. Pappe und dünne Folie (maximal 300 g/m² bzw. 0,2 mm stark) einzeln stanzen.

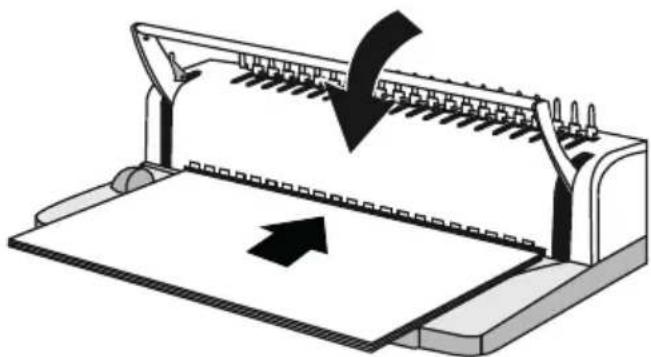

3 Legen Sie das Papier an den Papieranschlag und schieben Sie es so weit wie möglich in den Einschubschacht.
4 Drücken Sie den Hebel langsam und gleichmäßig runter.
5 Ziehen Sie den Hebel wieder ganz nach oben.
Hinweis: Wenn sich der Hebel nicht ganz oben befindet, lässt sich das Papier nicht herausnehmen.
6 Entnehmen Sie das gestanzte Papier aus dem Einschubschacht.
Binden
Hinweis: Wenn Sie Blätter binden möchten, müssen Sie diese zuvor stanzen.
1 Wählen Sie die Bindespirale entsprechend der Anzahl der Seiten, die gebunden werden sollen.
Durchmesser der Bindespirale in mm Anzahl der Seiten (80 g/m²)
6 2 - 20
8 15 - 35
10 33 - 50
12 45 - 80
14 75 - 100
16 90 - 120
18 110 - 140
20 120 - 160 (max. 150)

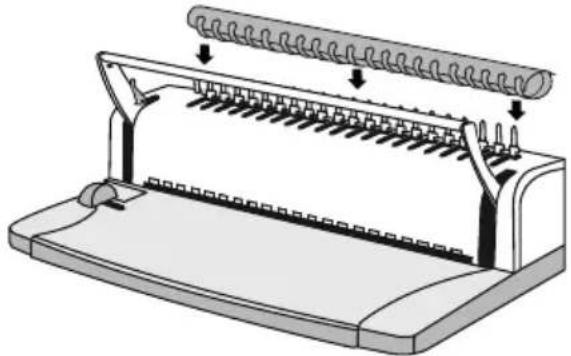

2 Legen Sie die Ringe der Bindespirale zwischen die Zinken.
3 Schieben Sie die Bindespirale auf die Winkel.

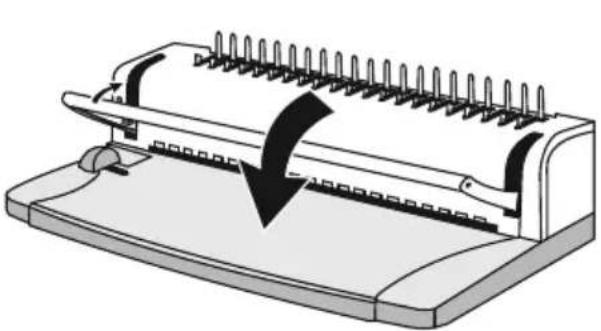

4 Drücken Sie den Hebel langsam und vorsichtig so weit hinunter, bis die Bindespirale aufgezogen ist. Die Spitzen der Ringe müssen noch etwas über die Winkel hinausragen.
5 Um den Hebel in dieser Position zu halten, drücken Sie die Feststellraste.

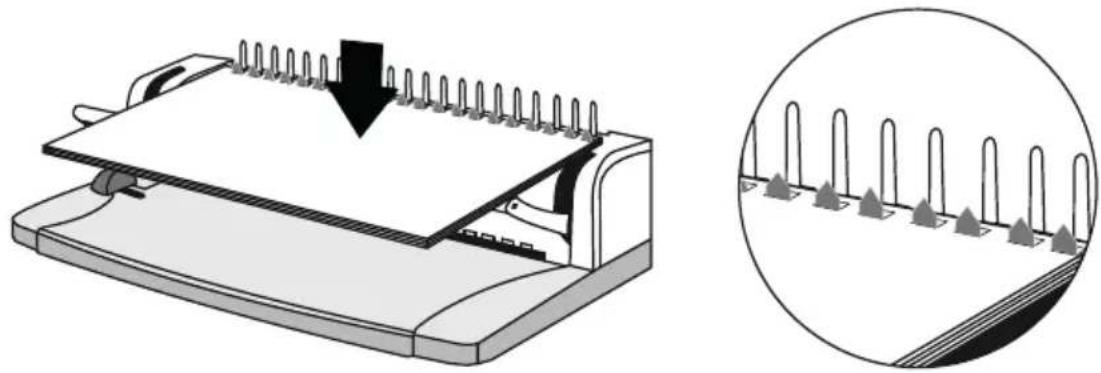

6 Legen Sie die Löcher des Papiers wie abgebildet über die Spitzen der Ringe.

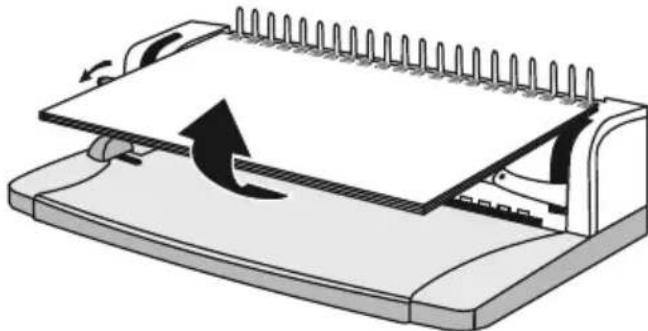

7 Lösen Sie die Feststellraste und führen Sie den Hebel langsam nach oben. Achten Sie dabei darauf, dass das Papier nicht von den Spitzen rutscht. Die Bindespirale schließt sich um das Papier.
8 Heben Sie die Bindespirale mit dem Papier von den Zinken.
Hinweis: Sie können nachträglich Blätter entnehmen oder hinzufügen, indem Sie die Bindespirale wie zuvor beschrieben öffnen und wieder schließen.
Fehlerbehebung
Die folgenden Hinweise helfen Ihnen, wenn etwas nicht so funktioniert, wie Sie es erwarten.
Auffangbehälter leeren
Ziehen Sie den Auffangbehälter für den Stanzabfall nach jedem Gebrauch heraus, leeren Sie ihn und schieben Sie ihn wieder ganz hinein. Der Auffangbehälter muss spürbar einrasten.
Blockaden lösen
Sollte sich der Hebel beim Stanzen nicht mehr nach oben zurückführen lassen, gehen Sie folgendermaßen vor:
1 Sichern Sie den Hebel mit der Feststellraste.
2 Ziehen Sie den Auffangbehälter heraus und drehen Sie das Gerät um.
3 Prüfen Sie, was die Stanzmechanik blockiert und lösen Sie verhaktes Papier, Folie oder ähnliches mit einem geeigneten Werkzeug.
4 Drehen Sie das Gerät wieder um, schieben Sie den Auffangbehälter wieder ganz hinein und lösen Sie die Feststellraste.
Regelmäßig reinigen
Verwenden Sie ein nur leicht feuchtes, fusselfreies Tuch, um die Gehäuseoberfläche zu reinigen. Keine Reinigungs- oder Lösungsmittel verwenden.
Hinweise zur Entsorgung
Informieren Sie sich über die Möglichkeiten der unentgeltlichen Rücknahme von Altgeräten bei Ihrem Händler.
Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Informieren Sie sich bei Ihrer Kommune über die Möglichkeiten der korrekten Entsorgung.
Beachten Sie die Kennzeichnung des Verpackungsmaterials bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (b) und Nummern (a) mit folgender Bedeutung: 1–7: Kunststoffe / 20–22: Papier und Pappe / 80–98: Verbundstoffe.
Technische Daten
Stanzleistung maximal 8 Blatt Papier (80 g/m²) oder
1 Folie (0,2 mm stark) oder
1 Karton (300 g/m²)
Papierformat maximal A4
Bindekapazität maximal 150 Blätter (80 g/m²) + Vorder- und Rückseite aus:
2 x Karton (ca. 250 g/m²) oder
1 x Karton (ca. 250 g/m²) und
1 x Kunststofffolie (ca. 0,18 mm stark)
Abmessungen 38 x 21 x 10 cm
Gewicht 1,8 kg
Technische Änderungen
Diese Bedienungsanleitung dient der Information. Ihr Inhalt ist nicht Vertragsgegenstand. Alle angegebenen Daten sind lediglich Nominalwerte. Die beschriebenen Ausstattungen und Optionen können je nach den länderspezifischen Anforderungen unterschiedlich sein.
Hersteller
GO Europe GmbH
Zum Kraftwerk 1
45527 Hattingen, Deutschland
www.go-europe.de | service@go-europe.de
