MANUAL DE UTILIZADOR CB820 Genie

PT Encadernação em espiral CB820

apraz-nos saber que optou em favor desse aparelho. Caso surja um defeito, queira devolver o aparelho, junto com o comprovante de compra e a embalagem original, ao mercado onde adqueriu. Vale o prazo de garantia legal.

Utilização prevista

A máquina de encadernação em espiral só é adequada para perfurar e encadernar papel, cartão fino e película. Qualquer outra utilização ou modificação é considerada incorrecta e comporta riscos consideráveis de acidente.

Índice

Garantia 56

Utilização prevista 56

Instruções de segurança importantes ..... 56

Instruções de utilização ..... 56

Âmbito da entrega 57

Local de instalação....57

Descrição geral do produto ..... 57

Notas sobre o material ..... 57

Perfuração 58

Encadernação 59

Resolução de problemas ....60

Notas sobre a cessão....61

Dados técnicos....61

Alterações técnicas 61

Fabricante....61

Instruções de segurança importantes

Perigo! Perigo de asfixia devido a peças pequenas, materiais de embalagem e película de proteção! Manter as crianças afastadas do produto e da sua embalagem.

Atenção! Danos materiais devido a operação incorrecta! Retirar todos os agrafos e clipes de papel antes de perfurar.

Atenção! Danos materiais devido a operação incorrecta! Respeitar o número máximo de páginas para perfurar e encadernar. Perfurar apenas se a quantidade inserida puder ser perfurada facilmente.

Atenção! Possíveis danos materiais! Não se pode excluir que algumas tintas, plásticos ou produtos de tratamento de móveis possam atacar e amolecer o material dos pés antiderrapantes. Para evitar marcas nos móveis, colocar, se necessário, um tapete antiderrapante por baixo do aparelho.

Instruções de utilização

Leia este manual de instruções antes de utilizar o produto. Guarde este manual de instruções para consulta futura. Entregar todos os documentos aquando da transmissão do produto a terceiros.

• Proteger o produto da luz solar direta, de chamas livres, de fontes de calor, da humidade e do pó.
• O produto não se destina a uma utilização comercial.
• O produto só pode ser utilizado em espaços interiores.
• Retire todos os clipes e agrafos antes de inserir o papel.
• Utilizar apenas acessórios que cumpram os requisitos indicados em Dados técnicos.
• Certifique-se de que o aparelho não é utilizado ou não pode ser utilizado sem supervisão por crianças ou pessoas com capacidades físicas, sensoriais ou mentais reduzidas.

Âmbito da entrega

Verificar o conteúdo da embalagem antes de colocar o aparelho em funcionamento. Se faltar algum elemento ou se este estiver danificado, não utilizar o aparelho em circunstância alguma. Contacte o nosso serviço de assistência.

1 pasta espiral CB820 10 espirais de ligação com um diâmetro de 6 mm

10 espirais de ligação com um diâmetro de 10 mm

1 Manual de instruções

Local de instalação

Colocar o aparelho sobre uma superfície estável e plana.

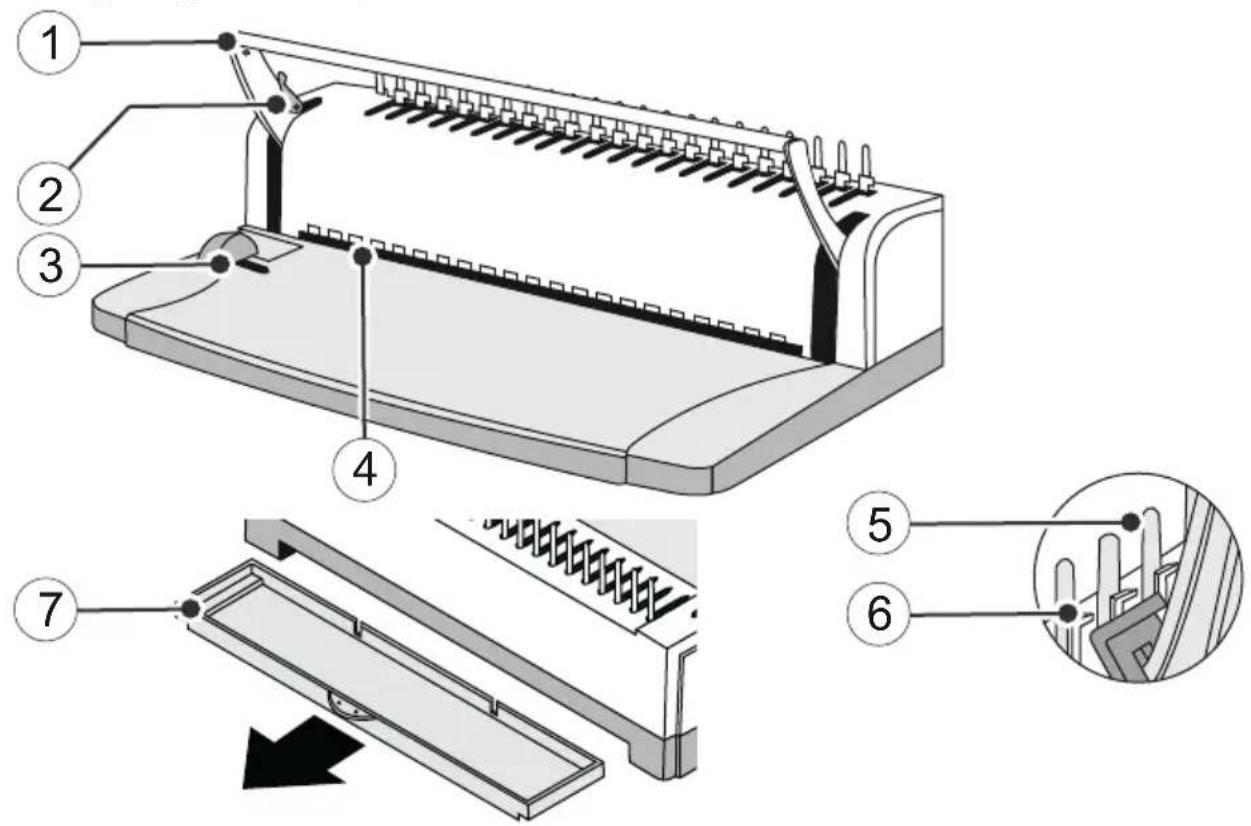

Descrição geral do produto

1 Alavanca 5 Pronga
2 Fecho de segurança 6 Ângulo
3 Paragem do papel 7 Recipiente de recolha
4 Eixo de deslizamento

Notas sobre o material

• Perfurar um máximo de 8 folhas de papel normal (80 g/m²) ao mesmo tempo.
• Perfurar individualmente o cartão e a película fina (máximo 300 g/m² ou 0,2 mm de espessura).
• Não perfure quaisquer objectos metálicos, tais como agrafos ou clipes de papel.
• Utilizar apenas espirais de plástico para encadernação.

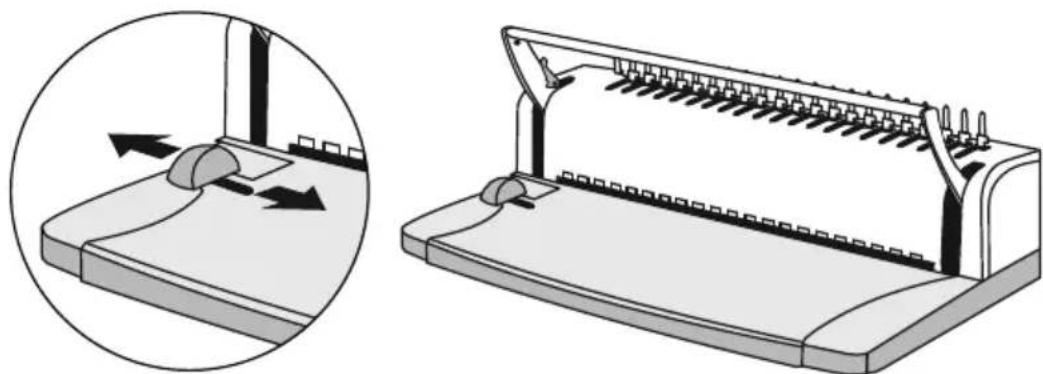

Perfuração

Nota: O mecanismo de perfuração foi revestido com uma camada protetora oleosa antes da embalagem. Primeiro, perfure uma folha de papel em branco algumas vezes até que não haja mais resíduos visíveis.

Nota: Teste sempre as definições efectuadas com uma folha de papel em branco antes de perfurar os originais. Isto mostrar-lhe-á se os furos estão distribuídos uniformemente pelo papel.

Nota: A película de plástico é mais fácil de perfurar se colocar uma folha de papel em ambos os lados da película e perfurar tudo junto.

2 Puxar a alavanca completamente para cima.

Nota: Se a alavanca não estiver no topo, o papel não pode ser empurrado até ao fim e não será perfurado corretamente.

Atenção! Danos materiais devido a operação incorrecta! Perfurar um máximo de 8 folhas de papel normal (80 g/m²) ao mesmo tempo. Perfurar individualmente o cartão e a película fina (máximo 300 g/m² ou 0,2 mm de espessura).

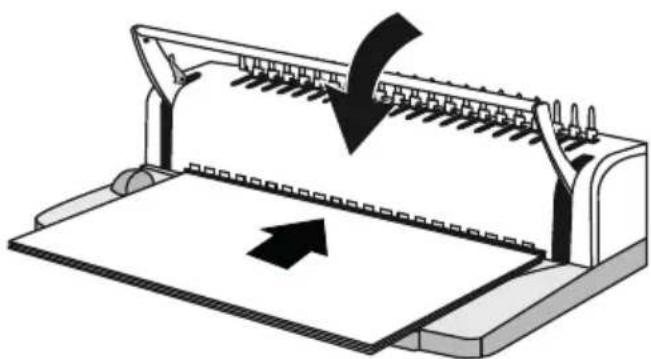

3 Coloque o papel contra o batente do papel e empurre-o o mais possível para o tabuleiro de entrada.

4 Pressionar a alavanca para baixo lenta e uniformemente.

5 Puxar novamente a alavanca para cima.

Nota: Se a alavanca não estiver na parte superior, o papel não pode ser retirado.

6 Retirar o papel perfurado da ranhura.

Encadernação

Nota: Se se quiser encadernar folhas, é necessário perfurá-las primeiro.

1 Seleccione a espiral de encadernação de acordo com o número de páginas a encadernar.

Diâmetro da espiral de ligação em mm Número de páginas (80 g/m²)

6 2-20

8 15-35

10 33-50

12 45-80

14 75- 100

16 90- 120

18 110-140

2 Colocar as argolas da espiral de ligação entre os dentes.
3 Deslize a espiral de encadernação para os suportes.

4 Pressionar a alavanca para baixo, lenta e cuidadosamente, até que a espiral de encadernação esteja enrolada. As pontas dos anéis devem ainda sobressair ligeiramente para além dos ângulos.

5 Para manter a alavanca nesta posição, premir o trinco de bloqueio.

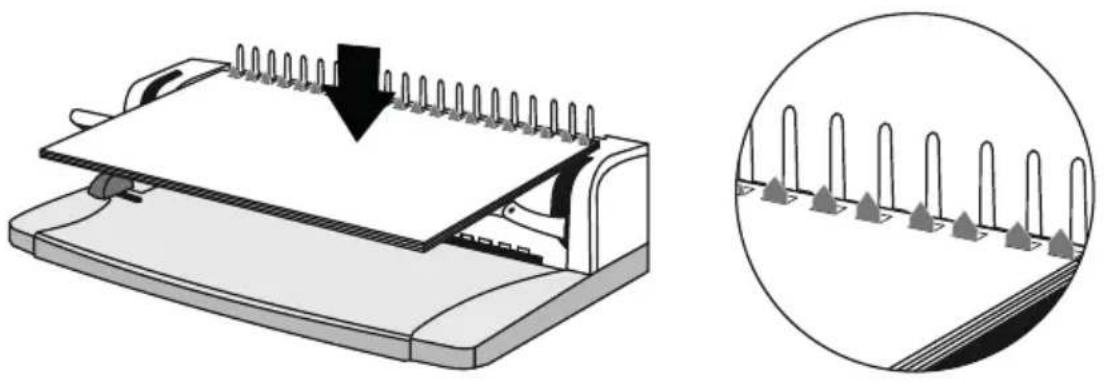

6 Colocar os orifícios do papel sobre as pontas das argolas, como indicado.

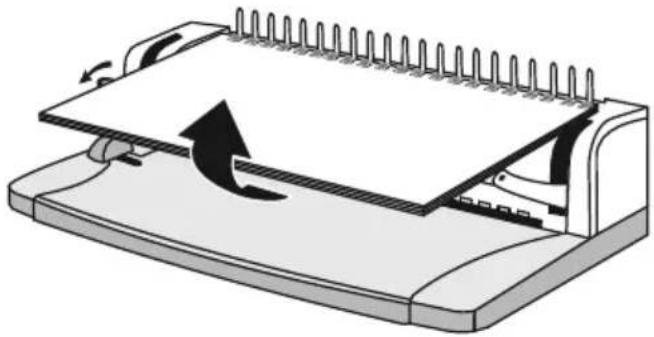

7 Soltar o fecho de segurança e deslocar lentamente a alavanca para cima. Certifique-se de que o papel não escorrega das pontas. A espiral de encadernação fecha-se à volta do papel.

8 Retirar a espiral de encadernação com o papel dos pinos.

Nota: Pode posteriormente retirar ou acrescentar folhas abrindo e fechando a espiral de encadernação, tal como descrito acima.

Resolução de problemas

As dicas seguintes ajudá-lo-ão se algo não funcionar como esperado.

Esvaziar o recipiente de recolha

Retirar o recipiente de resíduos para os resíduos de perfuração após cada utilização, esvaziá-lo e voltar a colocá-lo no lugar. O contentor de recolha deve estar bem visível.

Libertar bloqueios

Se a alavanca já não puder ser deslocada para cima durante a perfuração, proceder da seguinte forma:

1 Fixar a alavanca com o fecho de segurança.
2 Retirar o recipiente de recolha e virar o aparelho.
3 Verifique o que está a bloquear o mecanismo de perfuração e solte qualquer papel, filme ou similar encravado com uma ferramenta adequada.

4 Vire novamente o aparelho, empurre o recipiente coletor até ao fim e solte o fecho de segurança.

Limpar regularmente

Utilize um pano ligeiramente húmido e que não largue pêlos para limpar a superfície da caixa. Não utilizar produtos de limpeza ou solventes.

Notas sobre a cessão

Informe-se junto do seu revendedor sobre as possibilidades de retoma gratuita de aparelhos antigos.

A embalagem é feita de materiais amigos do ambiente que podem ser eliminados nos centros de reciclagem locais. Informe-se junto da sua autoridade local sobre as opções para uma eliminação correta.

Ao separar os resíduos, observar a rotulagem do material de embalagem, marcada com abreviaturas (b) e números (a) com o seguinte significado: 1-7: Plásticos / 20-22: Papel e cartão / 80-98: Materiais compósitos.

Dados técnicos

Capacidade máxima de perfuração 8 folhas de papel (80 g/m²) ou

1 película (0,2 mm de espessura) ou

1 cartão (300 g/m²)

Tamanho máximo do papel A4

Capacidade máxima de encadernação 150 folhas (80 g/m²) + frente e verso de:

2 x cartão (aprox. 250 g/m²) ou

1 x cartão (aprox. 250 g/m²) e

Dimensões 38 x 21 x 10 cm

Peso 1,8 kg

Alterações técnicas

O presente manual de instruções tem carácter meramente informativo. O seu conteúdo não é objeto do contrato. Todos os dados apresentados são apenas valores nominais. O equipamento e as opções descritas podem variar consoante os requisitos específicos do país.

Fabricante

GO Europe GmbH

Zum Kraftwerk 1

45527 Hattingen, Alemanha

www.go-europe.de | [e-mail]
