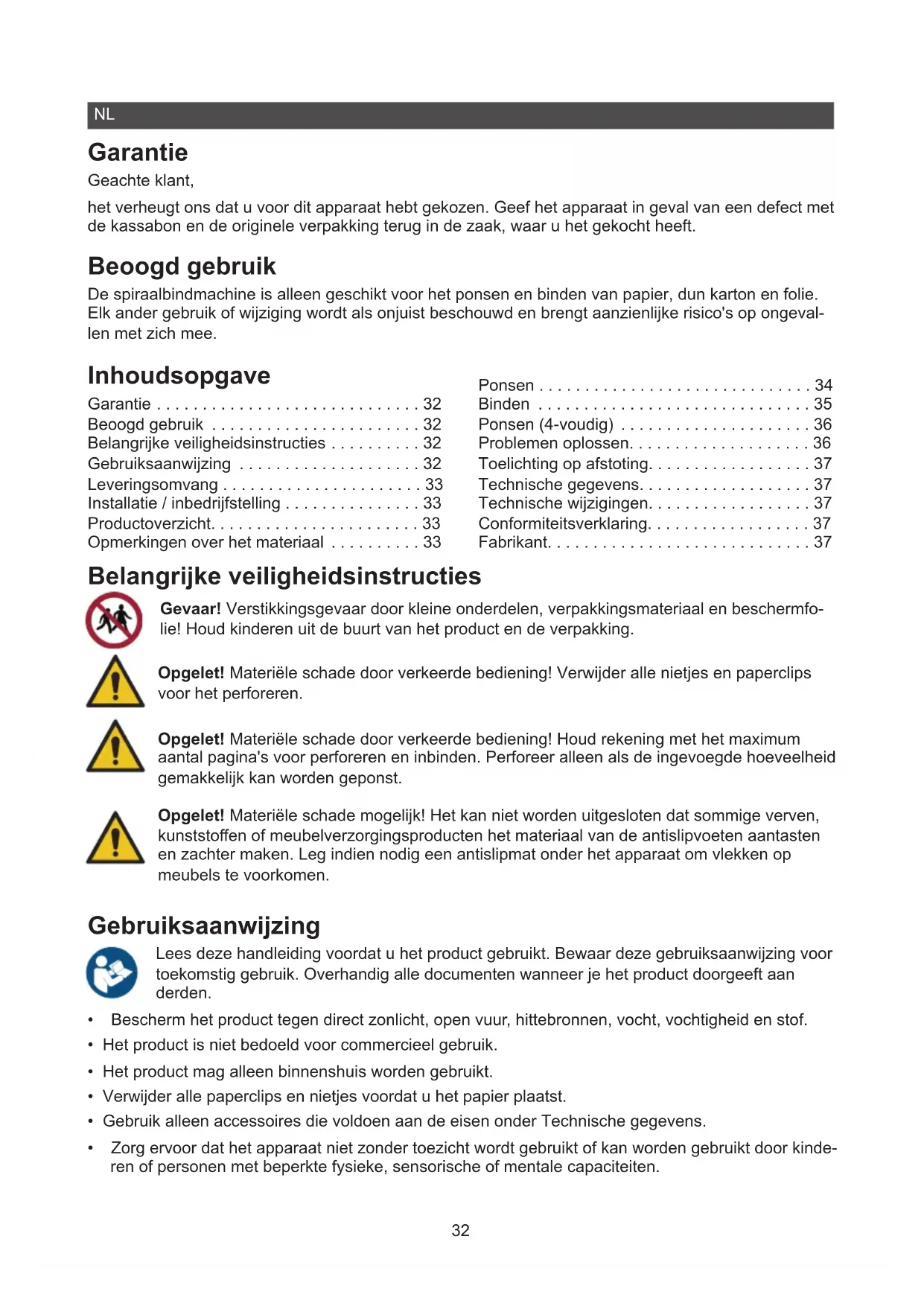

GEBRUIKSAANWIJZING CB 850 Genie

het verheugt ons dat u voor dit apparaat hebt gekozen. Geef het apparaat in geval van een defect met de kassabon en de originele verpakkingtering in de zaak, waar u het gekocht heeft.

Beoogd gebruik

De spiraalbindmachine is alleen geschikt voor het ponsen en binden van papier, dun karton en folie. Elk ander gebruik of wijziging worden als onjuist beschouwd en brengt aanzienlijke risico's op oncevallen met zich mee.

Inhoudsopgave

Garantie 32

Beoogd gebruik 32

Belangrijkeveiligheidsinstructies. 32

Gebruiksaanwijzing 32

Leveringsomvang 33

Installatie / inbedrijfstelling 33

Productverzicht 33

Opmerkingen over het materiaal 33

Ponsen 34

Binden 35

Ponsen (4-voudig) 36

Problemen oplossen. 36

Toelichting op afstoting. 37

Technische wijzigingen. 37

Conformiteitsverklaring. 37

Fabrikant. 37

Belangrijke veiligheidsinstructies

Gevaar! Verstikkingsgevaar doorkleine onderdelen,verpakkingsmaterial en beschemfolie! Houd kinderen uit de buurt van het product en de verpakking.

Opgelet! Materiele schade door verkeerde bediening! Verwijder alle Nietjes en paperclips voor het perforeren.

Opgelet! Materièle schade door verkeerde bediening! Houd rekening met het maximum aantal paging's voor perforeren en inbinden. Perforeer alleen als de ingevoegde hoeveelheid gemakkelijk kan worden geponst.

Opgelet! Materièle schade möglich! Het kan nicht worden uitgesloten dat sommige verven, kunststoffen of meubelverzorgingsproducten het materiaal van de antislipvoeten aantasten en zachter make. Leg indien nodig een antislipmat onder het apparaat om vlekken op meubels te voorkomen.

Gebruiksaanwijzing

Lees deze handleiding voordat u het product gebruikt. Bewaar deze gebruiksaanwijzing voor toekomstig gebruik. Overhandig alle documenten wonneer je het product doorgeeft aan derden.

• Bescherm het product gegen direct zonlicht, open vuur, hittebronnen, vocht, vochtigheid en stof.
• Het product is nicht bedoeld voor commercieel gebruik.
• Het product mag alleen binnenshuis worden gebruikt.
• Verwijder alle paperclips en Nietjes voordat u het papierplaatst.
• Gebruik alleen accessoires die voldoen aan de eisen onder Technische gegevens.
  Zorg ervoor dat het apparaat Niet zonder toezicht worden gebruikt of kan worden gebruikt door kinderen of personen met beperkte fysiieke, sensorische of mentale capacititeiten.

Leveringsomvang

Controleer de inhoud van de verpakking voordat u het apparaat in gebruik neemt. Gebruik het apparaat in geen geval als er iets ontbreekt of beschadigd is. Neem contact op met once serviceafdeling.

1 Spiraalband CB850 10 Bindspiralen diameter 6mm
10 Bindspiralen diameter 8 mm 5 Bindspiralen diameter 10 mm
25 Vellen PVC afdekfolie 25 Vellen bindrug
1 Gebruiksaanwijzing

Installatie / inbedrijfstelling

Plaats het apparaat op een stabiele, vlakke ondergrond.

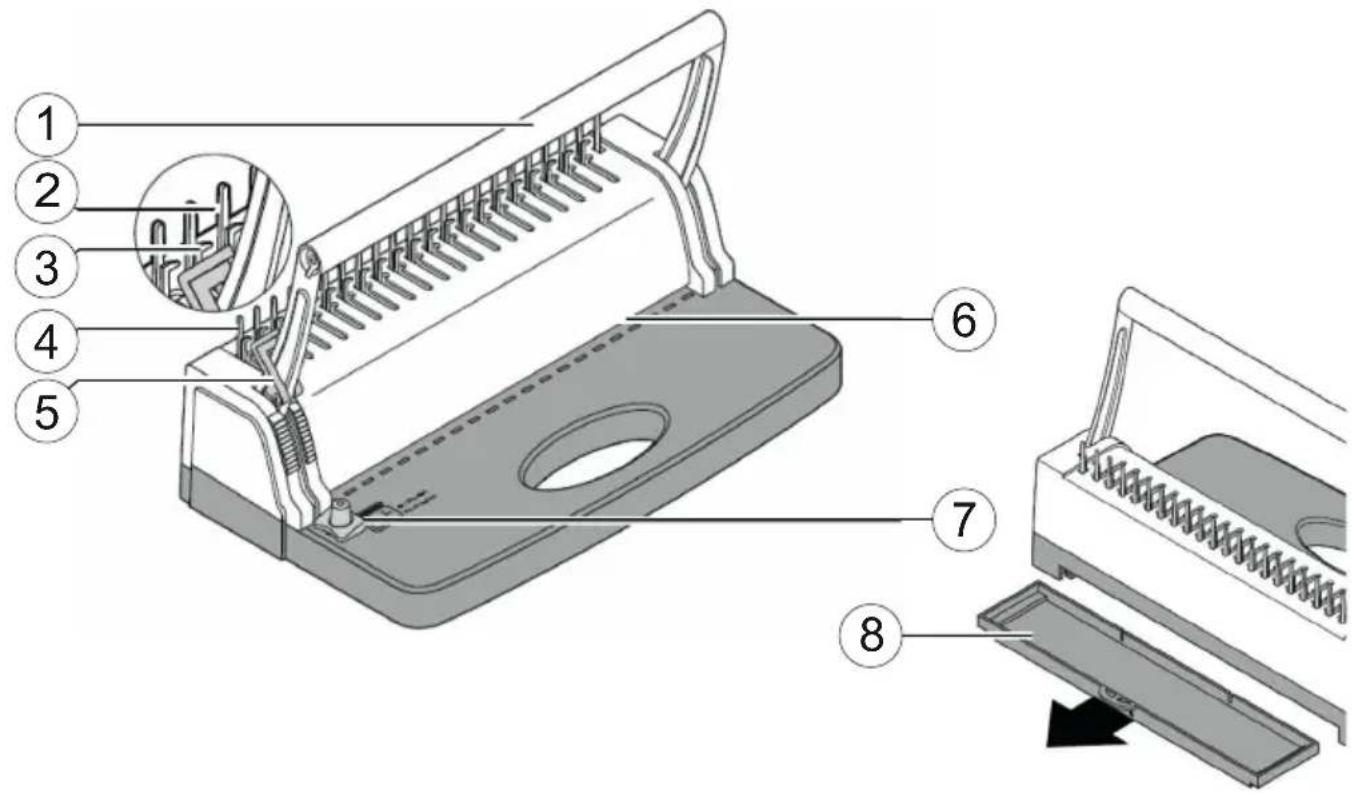

Productverzicht

1 Hendel 5 Vergrendelslot
2 Tand 6 Inschuifbare as
3 Hoek 7 Papierstop
4 Tand / Hoek 8 Opvangbak

Opmerkingen over het materiaal

• Perforeer maximaal 12 vellen standardpapier (80g / m^2) tegelijk.
• Perforeer karton en dunne film (maximaal 300g / m^2 of 0,2 mm dik) afzonderlijk.
• Perforeer geen metalen voorwerpen zoals Nietjes of paperclips.
• Gebruik alleen plastic bindspiralen.

Ponsen

Opmerking: Het ponsmechanisme wird voor het verpakken voorzien van een olieachtige beschemlaag. Perforeer eerst een blanco vel papier een paar koer tot er geen resten meer zichtaar+zijn.

Opmerking: Test de gemaakte instellungen algid met een leeg vel papier voordat u originen perfoereert. Zo kun je zien of de gaatjes gelijkmatig over het papier verdeeld zich.

Opmerking: Plastic folie is gemakkelijker te perforeren als je een vel papier aan beiden kanten van de folie legt en alles samen perforeert.

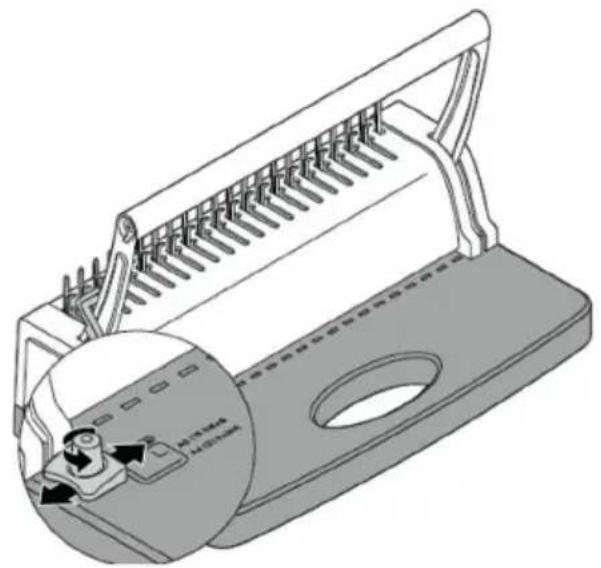

1 Verplaats de papierstopaar het gewenste formaat.

2 Trek de hendel helemaal omhoog.

Opmerking: Als de hendel Niet bovenaan staat, kan het papier Niet tot aan de aanslag worden ingeduwd en worden het Niet correct geponst.

Opgelet! Materiele schade door verkeerde bediening! Perforeer maximaal 12 vellen standaardpapier (80g / m^2) tegelijk. Perforeer karton en dunne film (maximaal 300g / m^2 of 0,2 mm dik) afzonderlijk.

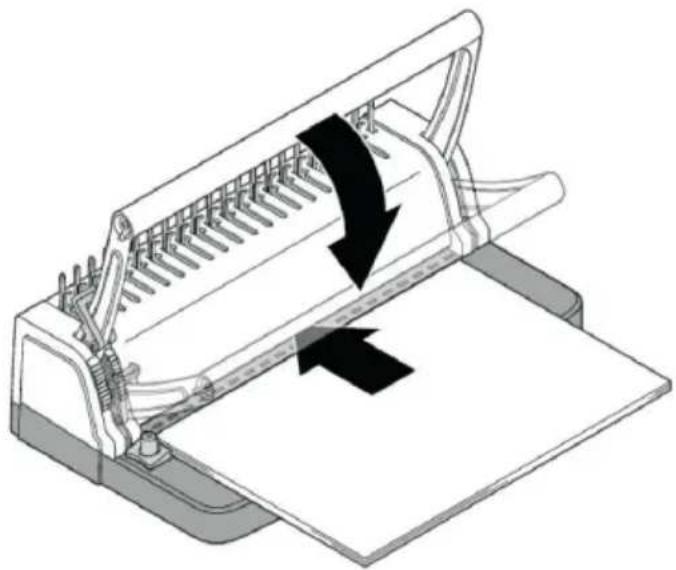

3 Plaats het papier gegen de papierstop en duw het zo ver möglichk in de invoerlade.

4 Druk de hendel langzaam en gelijkmatig omlaag.

5 Trek de hendel weeh helemaal omhoog.

Opmerking: Als de hendel Niet bovenaan staat, kan het papier nicht worden verwijderd.

6 Verwijder het geperforeerde papier uit de sleuf.

Binden

Opmerking: Als je bladeren wilt binden, moet je ze eerst perforeren.

1 Selecteer de bindspiraal op basis van het aantal pagina's dat ingebonden moet worden.

Diameter van de bindspiraal in mm Aantal pagina's (80g / m^2)

62-20

815-35

1033-50

1245-80

1475-100

16 90-120

18 110-140

20 120-160

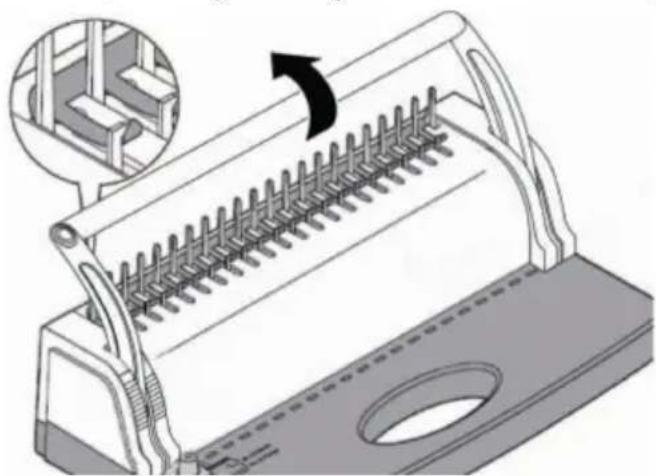

2 Plaats de ringen van de bindspiraalussen de tanden.

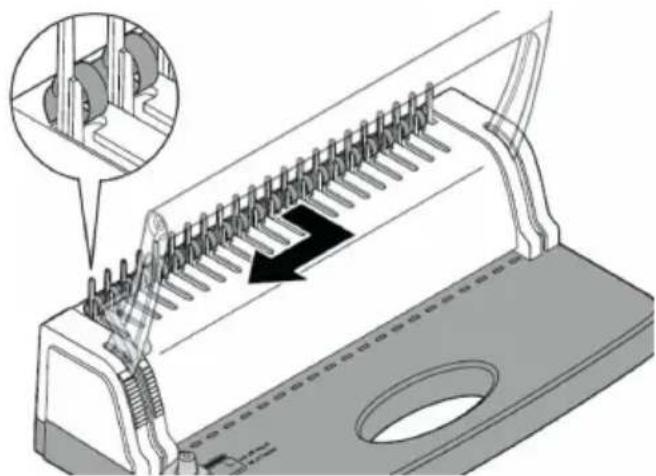

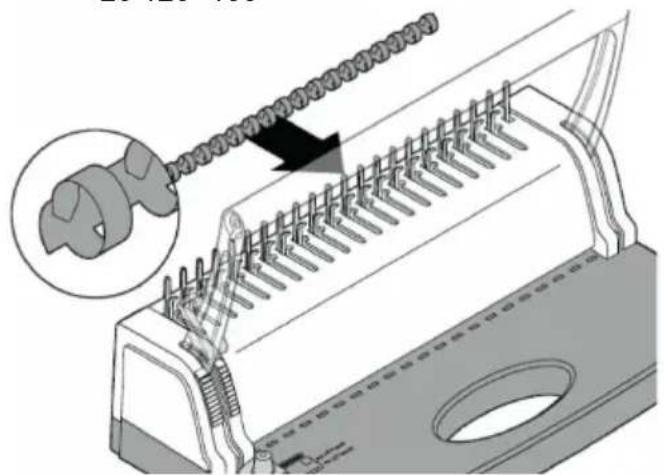

3 Schuif de bindspiraal op de beugels.
4 Druk de hendel langzaam en voorzichtig omlaag totdat de bindspiraal is opgerold. De uiteinden van de ringen要去en nog iets buiten de hoekenuitsteken.
5 Druk op de vergrendeling om de hendel in deze positie te houden.

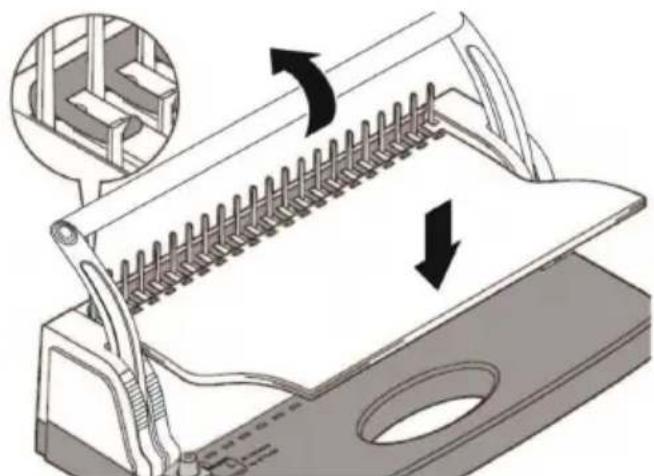

6 Plaats de gaten in het papier over de uiteinden van de ringen zoals op de afbeelding.
7 Laat de vergrendeling los en beweeg de hendel langzaam omhoog. Zorg ervoor dat het papier Niet van de punten glijdt. De bindspiraal sluit om het papier.
8 Haal de bindspiraal met het papier van de tanden.

Opmerking: Je kunt verwolgens vellen verwijderen of toevoegen door de bindspiraal te openen en te sluiten zoals hierboven beschreiben.

Ponsen (4-voudig)

Opmerking: Als de hendel Niet bovenaan staat, kan het papier Niet zo ver möglichk waar binnen worden gedrukt en worden het Niet correct geperforeerd.

Opgelet! Materièle schade door verkeerde bediening! Perforeer maximaal 12 vellen standaardpapier (80g / m^2) tegelijk. Perforeer karton en dunne folie (maximaal 300g / m^2 of 0,2mm dik) afzonderlijk.

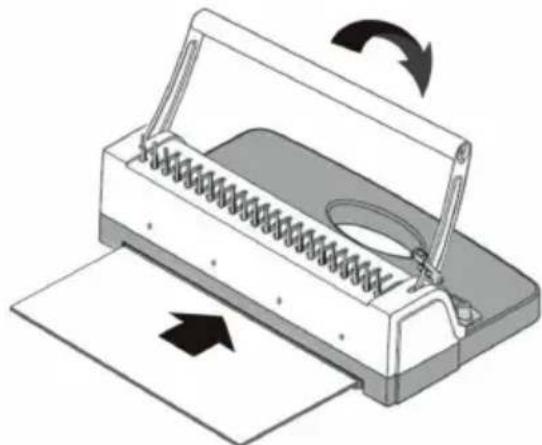

1 Plaats het papier in de opening aan de achterkant en duw het zo ver möglichk in de sleuf.
2 Druk de hendel langzaam en gelijkmatig omlaag.
3 Trek de hendel wee helemaal omhoog.
Opmerking: Als de hendel Niet bovenaan staat, kan het papier nicht worden verwijderd.
4 Verwijder het geperforeerde papier uit de sleuf.

Problemen oplossen

De volgende tips zullen je helpen als ieits nicht werkt zoals je verwacht.

Leeg de opvangbak

Trek de afvalcontainer voor het perforatieafval na elk gebruik maar buiten, leeg hem en duw hem er werk—helemaal in. De opvangbak要去 merkbaar vastklikken.

Blokkades opheffen

Als de hendel tijdens het ponsen Niet meer omhoog kan worden gebracht, ga dan als volgt te werk:

1 Zet de hendel vast met de vergrendeling.
2 Trek de opvangbak waar buiten en draai het apparaat om.
3 Controller wat het perforatiemechanisme blokkeert en kaak vastgelopen papier, film of iets dergelijks los met een geschikt stuk gereedschap.
4 Draai het apparaat wee om, duw de opvangbak wee helemaal waar binnen en LAST de vergrendeling los.

Regelmatig schoonmaken

Gebruik eenlicht vochtige, pluisvrijde doek om het oppervlak van de behuizing schoon te makeen. Gebruik geen reinigingsmiddelen of oplosmiddelen.

Toelichting op afstoting

Informeer bij je dealer waar de mogelijkheden om oude apparaten gratis terug te nemen.

De verpakking is gemaatk van milieuvriendelijkke materialen die kuren worden weggegooid bijplaatselijke recyclingcentra. Vraag je gemeenteaar de mogelijkheden voor correcte verwijdering.

Let bij het scheiden van afval op de etikettering van het verpakkingsmaterial; deze zijn gemarkeerd met afkortingen (b) en cijfers (a) met de volgende betekenis: 1-7: Kunststoffen / 20-22: Papier en karton / 80-98: Compositematerialen.

Technische gegevens

Maximale ponscapaciteit 12 vellen papier (80g / m^2) of

1 folie (0,2mm dik) of

1 karton (300g / m^2)

Maximaal papierformaat A4

Maximale bindingscapaciteit 350 vellen (80g / m^2) + voor- en blijijdeuit:

2 x karton (ca. 250 g/m²) of

1 x karton (ca. 250 g/m²) en

1 x plastic folie (ongeveer 0,18 mm dik)

Afmetingen 390× 260× 160mm

Technische wijzigingen

Deze gebruiksaanwijzing dient alleen ter informatatie. Hun inhoud is nicht het onderwerp van het contract. Alle vermelde gegevens zijn slechts nominale waarden. De beschreiben apparatuur en opties können variieren afhankelijk van de landspecifieke vereisten.

Conformiteitsverklaring

De CE-markering op het apparaat bevestigt conformiteit. De conformiteitsverklaring is te vinden op: www.go-europe.com

Fabrikant

GO Europe GmbH

Zum Kraftwerk 1 | 45527 Hattingen, Duitsland

www.go-europe.com | [e-mail]
