NÁVOD K OBSLUZE CB 850 Genie

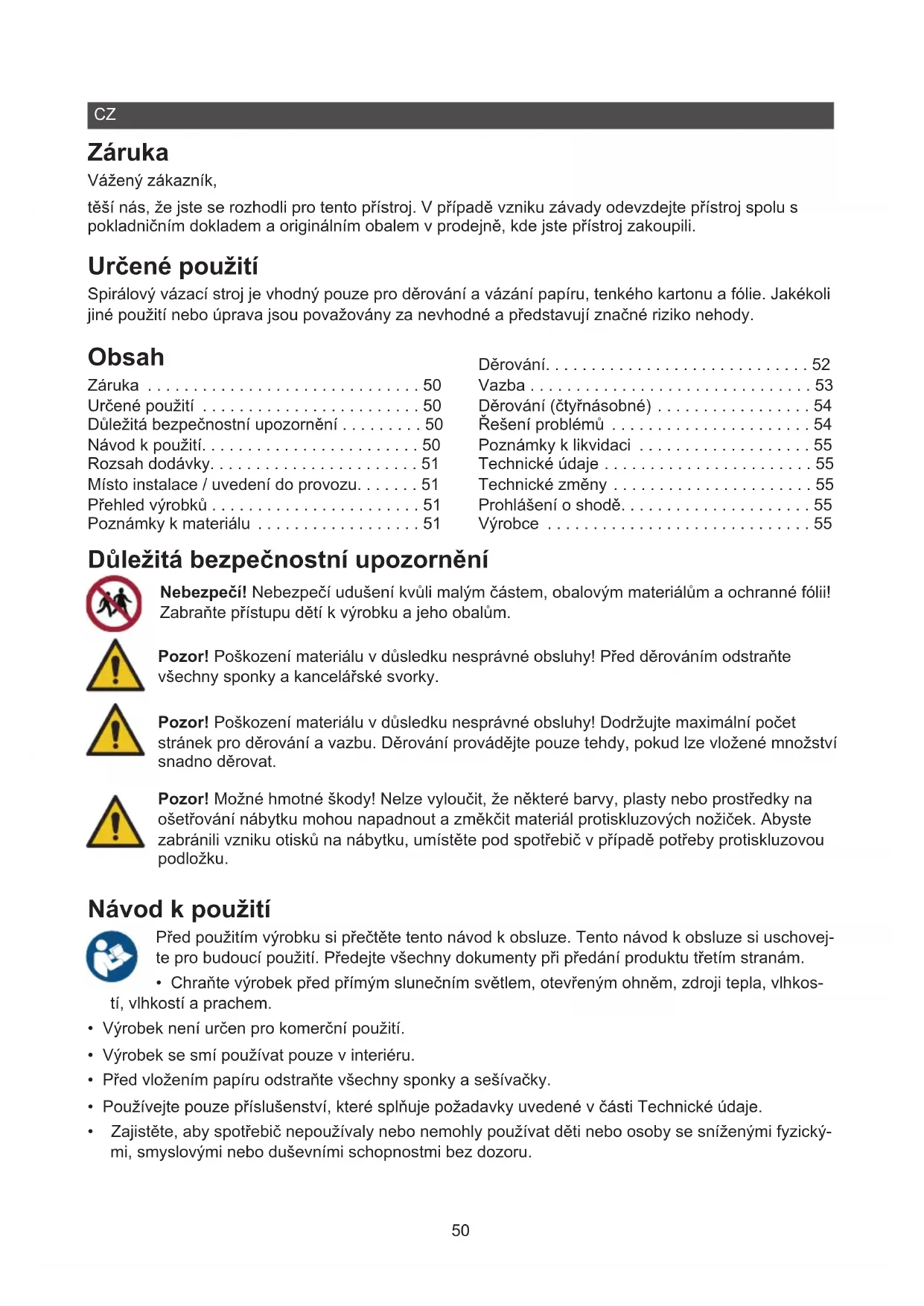

• Záruka Vážený zákazník, těší nás, že jste se rozhodli pro tento přístroj. V případě vzniku závady odevzdejte přístroj spolu s pokladničním dokladem a originálním obalem v prodejně, kde jste přístroj zakoupili. Určené použití Spirálový vázací stroj je vhodný pouze pro děrování a vázání papíru, tenkého kartonu a fólie. Jakékoli jiné použití nebo úprava jsou považovány za nevhodné a představují značné riziko nehody. Obsah Záruka p. 50
• Určené použití p. 50
• Důležitá bezpečnostní upozornění p. 50
• Návod k použití p. 50
• Rozsah dodávky p. 51
• Místo instalace / uvedení do provozu p. 51
• Přehled výrobků p. 51
• Poznámky k materiálu p. 51
• Děrování p. 52
• Vazba p. 53
• Děrování (čtyřnásobné) p. 54
• Řešení problémů p. 54
• Poznámky k likvidaci p. 55
• Technické údaje p. 55
• Technické změny p. 55
• Prohlášení o shodě p. 55
• Výrobce Důležitá bezpečnostní upozornění Nebezpečí! Nebezpečí udušení kvůli malým částem, obalovým materiálům a ochranné fólii! Zabraňte přístupu dětí k výrobku a jeho obalům. Pozor! Poškození materiálu v důsledku nesprávné obsluhy! Před děrováním odstraňte všechny sponky a kancelářské svorky. Pozor! Poškození materiálu v důsledku nesprávné obsluhy! Dodržujte maximální počet stránek pro děrování a vazbu. Děrování provádějte pouze tehdy, pokud lze vložené množství snadno děrovat. Pozor! Možné hmotné škody! Nelze vyloučit, že některé barvy, plasty nebo prostředky na ošetřování nábytku mohou napadnout a změkčit materiál protiskluzových nožiček. Abyste zabránili vzniku otisků na nábytku, umístěte pod spotřebič v případě potřeby protiskluzovou podložku. Návod k použití Před použitím výrobku si přečtěte tento návod k obsluze. Tento návod k obsluze si uschovej- te pro budoucí použití. Předejte všechny dokumenty při předání produktu třetím stranám. p. 55

• Chraňte výrobek před přímým slunečním světlem, otevřeným ohněm, zdroji tepla, vlhkos- tí, vlhkostí a prachem.

• Výrobek není určen pro komerční použití.

• Výrobek se smí používat pouze v interiéru.

• Před vložením papíru odstraňte všechny sponky a sešívačky.

• Používejte pouze příslušenství, které splňuje požadavky uvedené v části Technické údaje.

• Zajistěte, aby spotřebič nepoužívaly nebo nemohly používat děti nebo osoby se sníženými fyzický- mi, smyslovými nebo duševními schopnostmi bez dozoru.51 Rozsah dodávky Před uvedením spotřebiče do provozu zkontrolujte obsah balení. Pokud něco chybí nebo je poškoze- no, spotřebič v žádném případě nepoužívejte. Obraťte se na naše servisní oddělení. 1 Spirálový pořadač CB850 10 Vázacích spirál o průměru 6 mm 10 Vázacích spirál o průměru 8 mm 5 Vázacích spirál o průměru 10 mm 25 Listů krycí fólie z PVC 25 Listů vázacího hřbetu 1 Návod k obsluze Místo instalace / uvedení do provozu Spotřebič postavte na stabilní, rovný povrch. Přehled výrobků

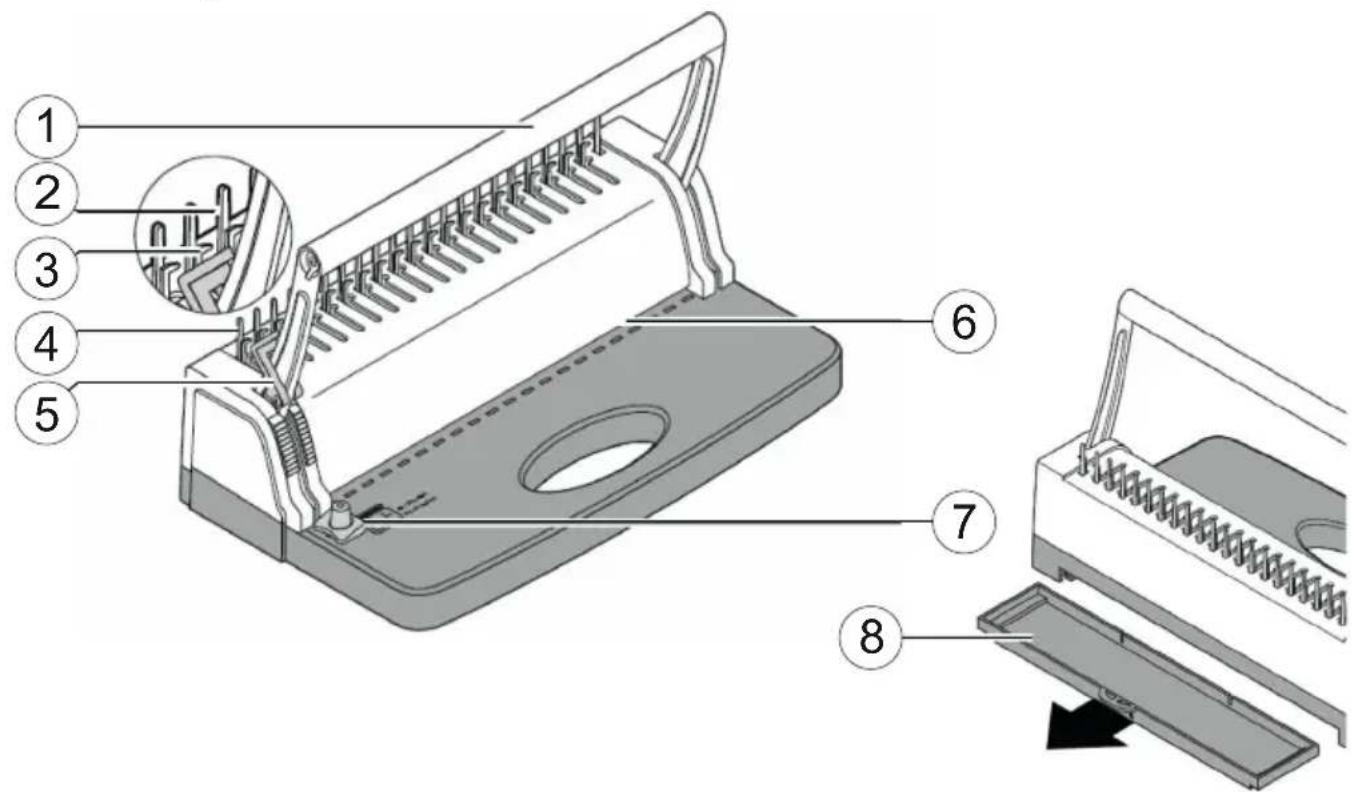

1 Páka 5 Uzamykací pojistka 2 Prong 6 Zasouvací hřídel 3 Úhel 7 Zastávka na papír 4 Hrot / úhelník 8 Sběrná nádoba Poznámky k materiálu

• Děrovat můžete maximálně 12 listů standardního papíru (80 g/m²) najednou.

• Karton a tenkou fólii (max. 300 g/m² nebo 0,2 mm silnou) děrujte jednotlivě.

• Nepropichujte žádné kovové předměty, jako jsou sponky nebo kancelářské svorky.

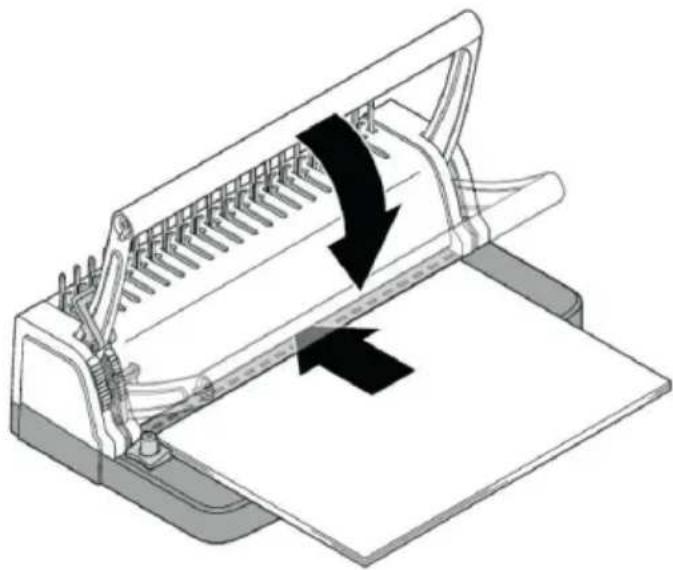

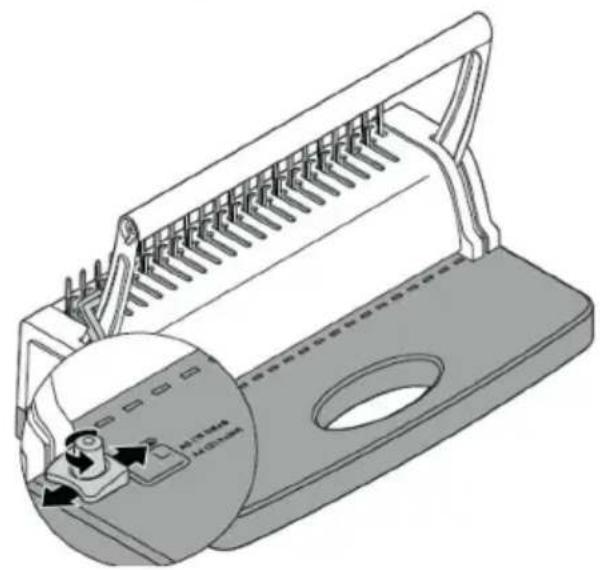

• Používejte pouze plastové vázací spirály.52 Děrování Poznámka: Děrovací mechanismus byl před balením opatřen olejovou ochrannou vrstvou. Nejprve několikrát děrujte prázdný list papíru, dokud nejsou vidět zbytky. Poznámka: Před děrováním originálů vždy vyzkoušejte provedená nastavení na prázdném listu papí- ru. Tím zjistíte, zda jsou otvory na papíře rovnoměrně rozmístěny. Poznámka: Plastovou fólii lze snadněji děrovat, pokud na obě strany fólie položíte list papíru a děruje- te vše dohromady. 1 Přesuňte zarážku papíru na požadovaný formát. 2 Vytáhněte páčku až nahoru. Poznámka: Pokud není páčka nahoře, papír nelze zasunout až na doraz a nedojde ke správnému děrování. Pozor! Poškození materiálu v důsledku nesprávné obsluhy! Děrovat můžete maximálně 12 listů standardního papíru (80 g/m²) najednou. Karton a tenkou fólii (max. 300 g/m² nebo 0,2 mm silnou) děrujte jednotlivě. 3 Položte papír na doraz a zatlačte jej co nejdále do vstupního zásobníku. 4 Pomalu a rovnoměrně stiskněte páku dolů. 5 Znovu vytáhněte páčku až nahoru. Poznámka: Pokud není páčka nahoře, papír nelze vyjmout. 6 Vyjměte děrovaný papír ze slotu.53 Vazba Poznámka: Pokud chcete listy svázat, musíte je nejprve děrovat. 1 Zvolte vázací spirálu podle počtu vázaných stránek. Průměr vázací spirály v mm Počet stran (80 g/m²) 6 2- 20 8 15- 35 10 33- 50 12 45- 80 14 75- 100 16 90- 120 18 110- 140 20 120- 160 2 Vložte kroužky vázací spirály mezi hroty. 3 Nasaďte vázací spirálu na držáky. 4 Pomalu a opatrně stiskněte páčku, dokud se vázací spirála nenavine. Špičky kroužků musí stále mírně vyčnívat nad úhelníky. 5 Chcete-li páku v této poloze udržet, stiskněte pojistku. 6 Otvory v papíru umístěte nad špičky kroužků podle obrázku. 7 Uvolněte pojistku a pomalu posuňte páčku směrem nahoru. Dbejte na to, aby papír nesklouzl z hrotů. Vázací spirála se uzavře kolem papíru. 8 Zvedněte vázací spirálu s papírem z hrotů. Poznámka: Následně můžete odebírat nebo přidávat listy otevřením a zavřením vázací spirály, jak je popsáno výše.54 Děrování (čtyřnásobné) Poznámka: Pokud není páčka nahoře, papír nelze zasunout až na doraz a nebude správně perforo- ván. Pozor! Poškození materiálu v důsledku nesprávné obsluhy! Děrovat můžete maximálně 12 listů standardního papíru (80 g/m²) najednou. Karton a tenkou fólii (maximálně 300 g/m² nebo 0,2 mm silnou) perforujte jednotlivě. 1 Vložte papír do zadního otvoru a zasuňte jej co nejvíce do štěrbiny. 2 Pomalu a rovnoměrně stiskněte páku dolů. 3 Znovu vytáhněte páčku až nahoru. Poznámka: Pokud není páčka nahoře, papír nelze vyjmout. 4 Vyjměte perforovaný papír ze slotu. Řešení problémů Následující tipy vám pomohou, pokud něco nefunguje podle vašich představ. Vyprázdněte sběrnou nádobu Po každém použití vytáhněte nádobu na odpad z děrování, vyprázdněte ji a zasuňte ji zpět. Sběrná nádoba se musí výrazně zapojit. Uvolnění blokád Pokud se páka během děrování již nemůže vrátit nahoru, postupujte následovně: 1 Zajistěte páku pomocí pojistky. 2 Vytáhněte sběrnou nádobu a spotřebič otočte. 3 Zkontrolujte, co blokuje děrovací mechanismus, a pomocí vhodného nástroje uvolněte případný zaseknutý papír, fólii apod. 4 Znovu spotřebič otočte, zasuňte sběrnou nádobu až na doraz a uvolněte pojistku. Pravidelné čištění K čištění povrchu krytu použijte mírně navlhčený hadřík, který nepouští vlákna. Nepoužívejte čisticí prostředky ani rozpouštědla.55 Poznámky k likvidaci Informujte se o možnostech bezplatného zpětného odběru starých spotřebičů u svého pro- dejce. Obaly jsou vyrobeny z materiálů šetrných k životnímu prostředí, které lze likvidovat v míst- ních recyklačních centrech. Informujte se na místním úřadě o možnostech správné likvidace. Při třídění odpadu dodržujte označení obalového materiálu, které je označeno zkratkami (b) a čísly (a) s následujícím významem: 1-7: Plasty / 20-22: Papír a lepenka / 80-98: Kompozit- ní materiály. Technické údaje Maximální kapacita děrování 12 listů papíru (80 g/m²) nebo 1 fólie (tloušťka 0,2 mm) nebo 1 karton (300 g/m²) Maximální formát papíru A4 Maximální kapacita vazby 350 listů (80 g/m²) + přední a zadní strana z: 2 x karton (cca 250 g/m²) nebo 1 x karton (cca 250 g/m²) a 1 x plastová fólie (tloušťka cca 0,18 mm) Rozměry 390 x 260 x 160 mm Hmotnost 3,7 kg Technické změny Tento návod k obsluze má pouze informativní charakter. Jejich obsah není předmětem smlouvy. Všechny uvedené údaje jsou pouze nominální hodnoty. Popsané vybavení a možnosti se mohou lišit v závislosti na požadavcích dané země. Prohlášení o shodě Značka CE na zařízení potvrzuje shodu. Prohlášení o shodě naleznete na adrese: www.go-europe.com. Výrobce GO Europe GmbH Zum Kraftwerk 1 | 45527 Hattingen, Německo www.go-europe.com | [e-mail]56
