MANUALE UTENTE CB 850 Genie

IT Raccoglitore a spirale CB850

Gentile cliente, grazie per aver acquistato quello prodotto di qualità. In caso di difetti si prega di ritornare l'apparecchio, completeness imballo originale e scontrino di acquisto, al punto vendita dove è stato effettuato l'acquisto.

Uso previsto

La rilegatrice a spirale è adatta solo per la punzonatura e la rilegatura di carta, cartone sottile e film. Qualsiasi altri uso o modifica è considerato improprio e comporta notevoli rischi di incidenti.

Indice dei contenuti

Garanzia. 20

Uso previsto 20

Importantistruzioni di sicurezza 20

Istruzioni per l'uso. 20

Ambito di segna 21

Sito di installmente / messa in servizio . . . . 21

Panorama del prodotto 21

Note sul materiale. 21

Punzonatura 22

Rilegatura 23

Punzonatura (4 volte) 24

Risoluzione dei problemi 24

Note sulla dismissione 25

Dati tecnici 25

Modifiche tecniche 25

Dichiarazione di conformità 25

Produttore. 25

Importantiistruzioni di sicurezza

Pericolo! Pericolo di soffocamento a causa di piccole parti, materiali di imballaggio e pellicola protettiva! Tenere i bambini lontani dal prodotto e alla sua confezione.

Attenzione! Danneggiamo del materiale a causa di un uso improprio! Rimuovere tutti i punti metallici e le grafette prima di laminare o tagliare.

Attenzione! Danneggiamo del materiale a causa di un uso improprio! Rispetto il numero massimo di pagine per la perforazione e la rilegatura. Punzonare solo se la quantità inserita può essere punzonata lavorante.

Attenzione! Possibili danni materiali! Non si può escludere che alcune vernici, plastiche o prodotti per la cura dei mobili possano attaccare e immorbidire il materiale dei piedini anticiscivolo. Per evitare segni sui mobili, se necessario posizionare un tappetino antiscivolo tanto l'apparecchio.

Istruzioni per l'uso

Prima di utilizzare il prodotto, leggere attendamente questo manuale di istruzioni. Conservare le presenti istruzioni per l'uso per future consultagioni. Consegnare tutti i documents quando si cede il prodotto a terzi.

• Proteggere il prodotto alla luce solare diretta, dalle fiamme libere, dalle fonti di calore, dall'umidità e alla polvere.
• Il prodotto non è destinato all'uso commerciale.
• Il prodotto può essere utilizzato solo in ambienti chiusi.
• Rimuovere tutte le graffiti e i punti metallici prima di inserire la carta.
• Utilizzare solo accessori che soddisfano i requisiti di cui ai dati tecnici.
  Assicurarsi che l'apparecchio non venga utilizzato o non possa essere utilizzato sono svarveglianza da bambini o da persona con ridotte capacità fisiche, sensoriali o mentali.

Ambito di segna

Controllare il contentuto dell'imballaggio prima diMETTERE in funzione l'apparecchio. Se qualcosa manca o è danneggiato, non utilizzato in nessun caso l'apparecchio. Contattare il nostro servizio di assistenza.

1 Raccoglitore a spirale CB850 10 Spirali di legatura diametro 6 mm
10 Spirali di legatura diametro 8 mm 5 Spirali di legatura diametro 10 mm
25 Fogli di pellicola di copertura in PVC 25 Fogli di dorso di rilegatura
1 Istruzioni per l'uso

Sito di installment / messa in servizio

Collocare l'apparecchio su una superficie stabile e piana.

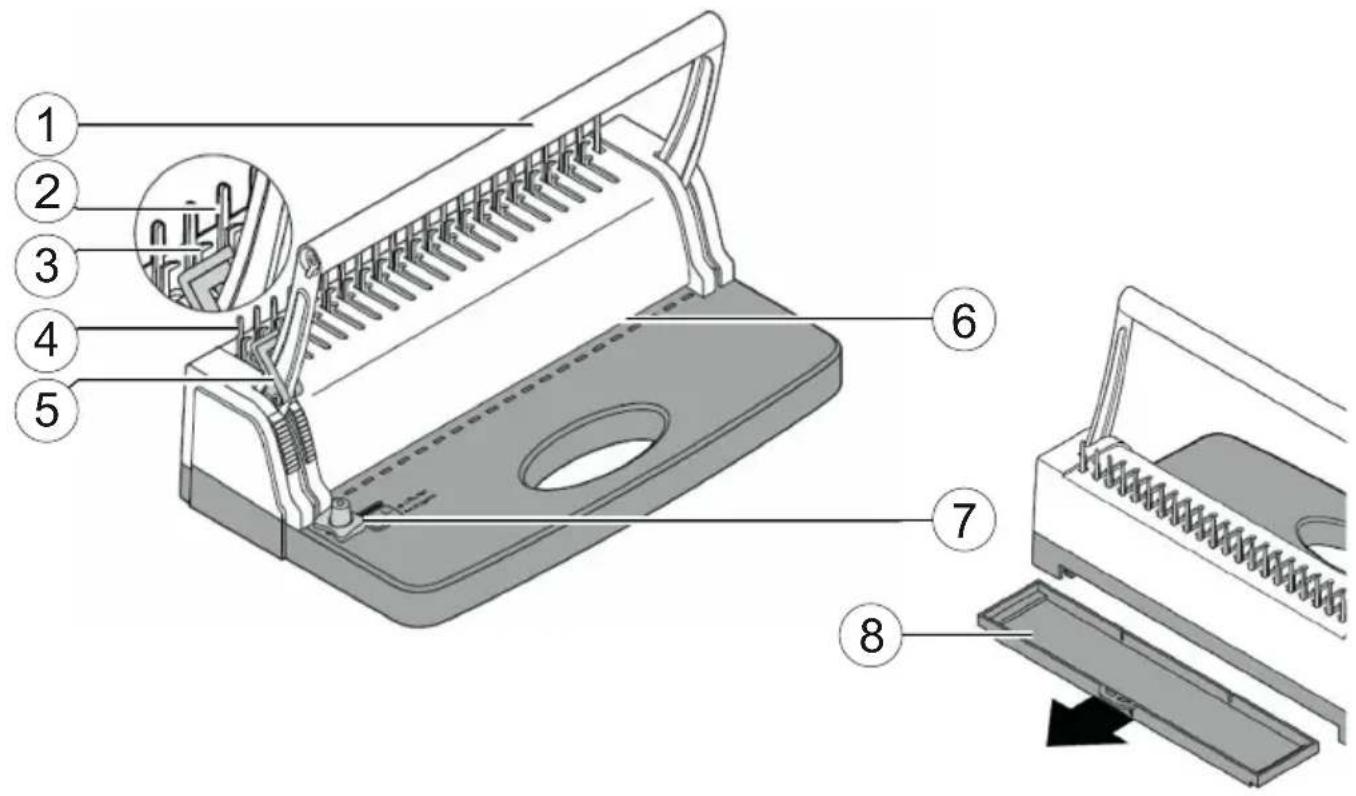

Panorama del prodotto

1 Leva 5 Gancio di bloccaggio
2 Punta 6 Albero a scorrimento
3 Angolo 7 Arresto della carta
4 A Punta / ad angolo 8 Contenitore di raccolta

Note sul materiale

• Perfora contemporaneamente un massimo di 12 fogli di carta standard (80g / m^2) .
• Punzonare singularmente cartone e film sottile (massimo 300g / m^2 o 0,2 mm di spessore).
  Non perforare oggetti metallici come graffette o fermagli.
• Utilizzare solo spirali di rilegatura in plastica.

Punzonatura

Nota: Il meccanismo di punzonatura è stato rivestito con uno strato protettivo oleoso prima dell'imballaggio. Per prima casa punzonare un foglio di carta bianco alcune volte fino a quando non sono più visibili residui.

Nota: Prima di perforare gli originali, verificare sempre le impostazioni effettuate con un foglio bianco. In quello modo si vedra se i fori sono distribuiti uniformamente sulla carta.

Nota: La pellicola di plastica è più facile da perforare se si posizione un foglio di carta su entrambi i lati della pellicola e si perfora tutto insieme.

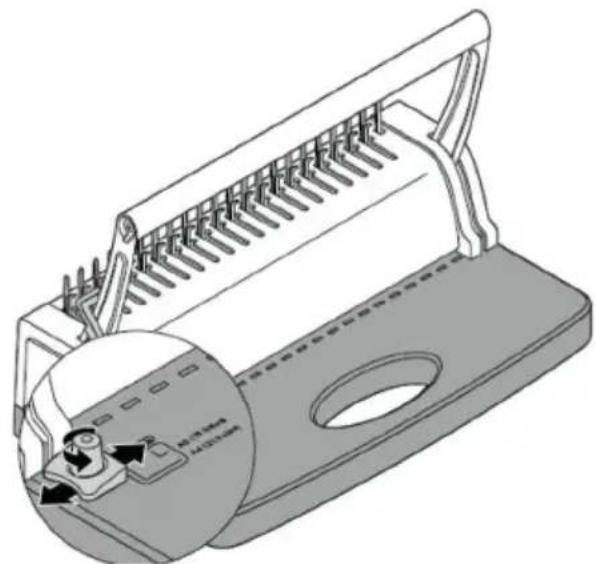

1 Spostare il fermo carta sul fornato desiderato.

2 Tirare la leva fino in fondo.

Nota: Se la leva non è in alto, la carta non può essere spinta fino in fondo e non viene perforata correttamente.

Attenzione! Danneggiamento del materiale a causa di un uso improperi! Perfora contemporaneamente un massimo di 12 fogli di carta standard (80g / m^2) . Punzonare singularmente cartone e film sottile (massimo 300g / m^2 o 0,2mm di spessore).

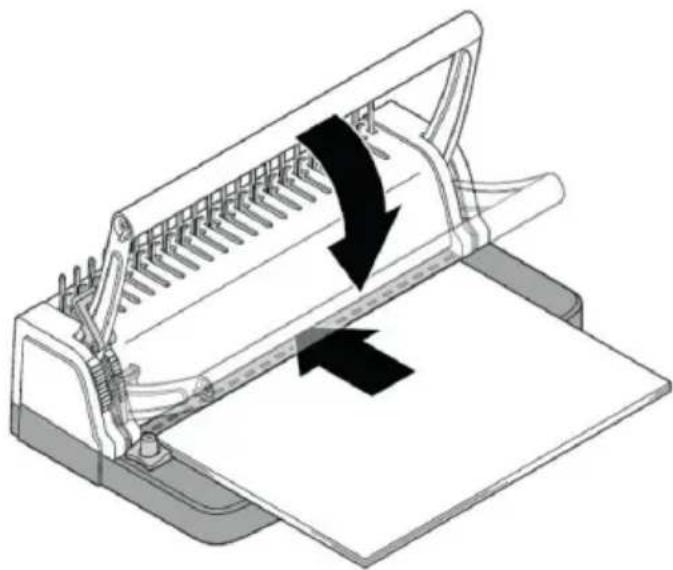

3 Posizionare la carta contro il fermo carta e spingerla il più possibile nel vassoio di alimentazione.

4 Premere la leva lentamente e in modo uniforme.

5 Tirare nuovamente la leva versus l'alto.

Nota: Se la leva non è in alto, non è possibile rimuovere la carta.

6 Rimuovere la carta perforata alla fessura.

Rilegatura

Nota: Se si desidera rilegare le foglie, è necessario prima punzonarle.

1 Selezionare la spirale di rilegatura in base al numero di pagine da rilegare.

Diametro della spirale di rilegatura in mmNumero di pagine (80g / m^2)

62-20
815-35
1033-50
1245-80
1475-100
16 90-120
18 110-140
20 120- 160

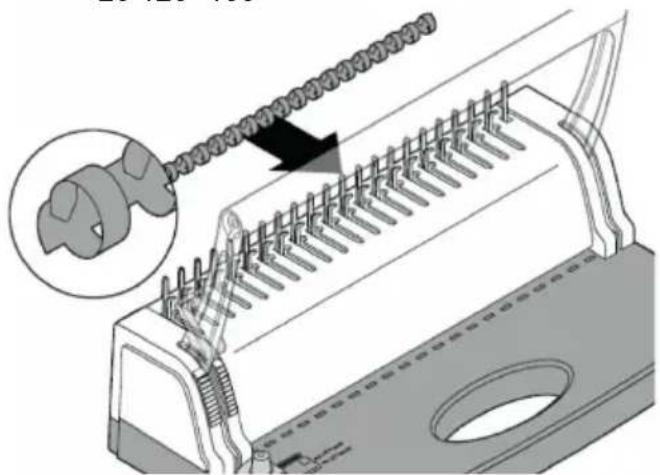

2 Posizione are gli anelli della spirale di legatura tra i rebbi.

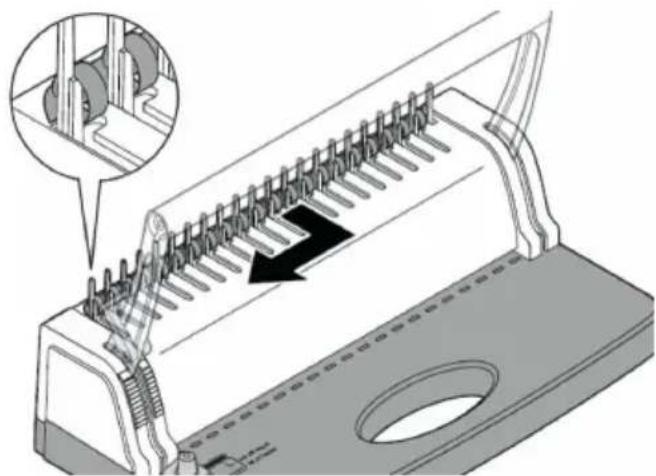

3 Far scorrere la spirale di rilegatura sulle staffe.
4 Premere la leva lentamente e con cautela fino a quando la spirale di rilegatura si avvolge. Le punte degli anelli devono ancora sporgere leggermente或者其他 gli angoli.
5 Per mantenere la leva in esta posizione, premere il fermo di bloccaggio.

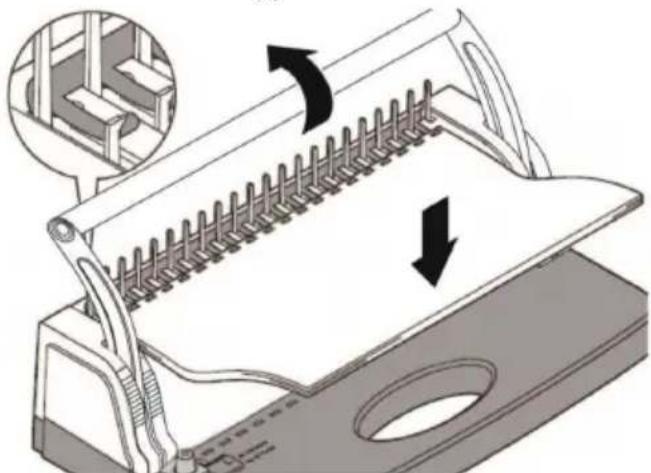

6 Posizione are i fori nella carta sopra le punte degli anelli come sostrato.

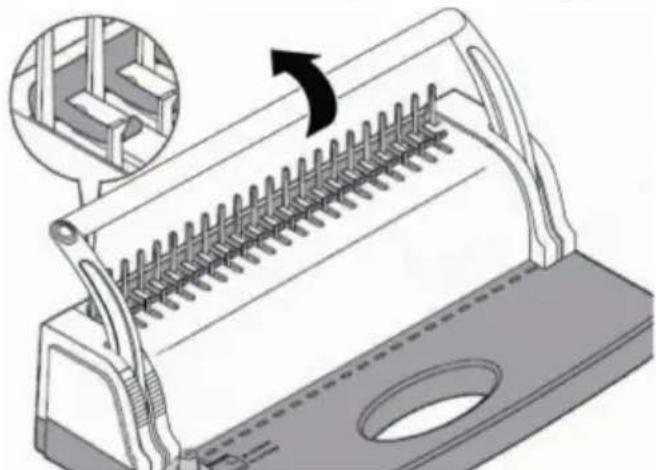

7 Rilasciere il fermo di bloccaggio e spostare lentamente la leva verso l'alto. Assicurarsi che la carta non scivoli via delle punte. La spirale di rilegatura si chiude intorno alla carta.
8 Sollevare la spirale di rilegatura con la carta dai rebbi.

Nota: Successivamente è possibile rimuovere o aggiungere fogli already to chudendo la spirale di rilegatura come detrito sopra.

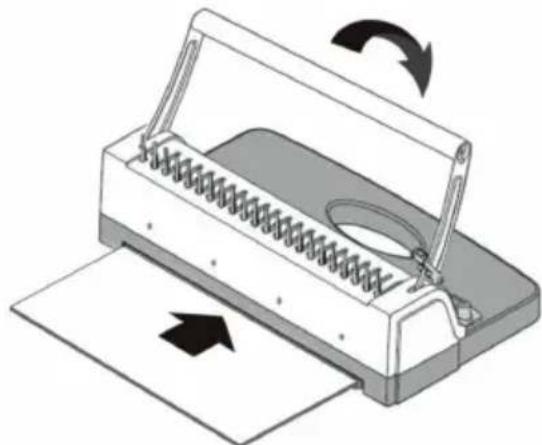

Punzonatura (4 volte)

Nota: Se la leva non è in alto, la carta non può essere spinta fino in fondo e non viene perforata correttamente.

Attenzione! Danneggiamento del materiale a causa di un uso improprio! Perfora un massimo di 12 fogli di carta standard (80g / m^2) contemporaneamente. Perforare singularmente il cartone e la pellicola sottile (massimo 300g / m^2 o 0,2mm di spessore).

1 Posizione are la carta nll'apertura posteriore e spingerla il più possibile nella fessura.
2 Premere la leva lentamente e in modo uniforme.
3 Tirare nuovamente la leva versusl alto.
Nota: Se la leva non è in alto, non è possibile rimuovere la carta.
4 Rimuovere la carta perforata alla fessura.

Risoluzione dei problemi

I seguenti suggerimenti vi aiuteranno se qualcosa non funziona come vi aspettavate.

Svuotare il contentitore di raccolta

Dopo agli utilizzato, estrarre il contentatore degli scarti di perforazione, svuotarlo e reinserirlo completeness. Il contentitore di raccolta deve essere ben visible.

Sciogliere i blocchi

Se durante la punzonatura non è più possible riportare la leva verso l'alto, procedere come segue:

1 Bloccare la leva con il fermo di bloccaggio.
2 Estrarre il contentatore di raccolta e capovolgere l'apparecchio.
3 Controllare casa blocca il meccanismo di punzonatura e allentare eventuali inceppamenti di carta, pellicole o simili con un attrezzo adatto.
4 Girare nuovamente l'apparecchio, spingere il contentatore di raccolta fino in fondo e rilasciare il fermo di bloccaggio.

Pulire regolarmente

Per pulire la superficie dell'alloggiamento, utilizzato un panno leggermente umido e privo di pelucchi. Non utilizzato detergenti o solventi.

Note sulla dissimmissione

Informatevi sulle possibilità di ritiro Gratis duevecchi apparecchi presso il vosto rivenditore.

L'imballaggio è realizazzo con materiali ecologici che possono essere smaltiti nei centri di ricerclaggio locali. Chiedete alle autorità locali quali sono le opzioni per un corretto smaltimento.

Durante la separazione dei rifiuti, osservare le etichette del materiale di imballaggio, contrassegnate da abbreviazioni (b) e numero (a) con il seguente significato: 1-7: Plastica / 20-22: Carta e cartone / 80-98: Materiali compositi.

L'apparecchio e i materiali d'imballo sono riciclabili, smaltirli pertanto separamente per un migliorare trattamento dei rifiuti. Si consiglia di informarsi presso il proprio comune circa le possibilità di uno smaltimento corretto. Osservare i seguenti codici riportati sui materiali d'imballo: (a) cîfre, (b) sigle e (c) materiale con il seguente significato: 1-7: materiale plastico / 20-22: carta e cartone / 80-98: materiali compositi e (d) tipo di imballaggio. Il logo vale solo per l'Italia.

Dati tecnici

Capacità massima di punzonatura 12 fogli di carta (80g / m^2) o

1 pellicola (spessore 0,2 mm) o
1 cartone (300g / m^2)

Dimensione massima della carta A4

Capacità massima di rilegatura 350 fogli (80g / m^2) + fronte e retro da:

2 × cartone (circa 250 g / m^2 ) o
1 x cartone (circa 250 g/m²) e
1 x pellicola di plastica (spessore circa 0,18 mm)

Dimensioni 390× 260× 160mm

Peso 3,7 kg

Modifiche tecniche

Le presenti istruzioni per l'uso hanno scopo puramente informativo. Il loro contentuto non è l'oggettode contratto. Tutti i dati indicati sono solo valori nominali. L'equipaggiamento e le opzioni descriptepossono variare a seconda dei requisiti specifici del Paese.

Dichiarazione di conformità

Il marchio CE sul dispositivo conferma la conformità. La dichiarazione di conformità è disponibile all'indirizzo: www.go-europe.com.

Produttore

GO Europe GmbH

Zum Kraftwerk 1 | 45527 Hattingen, Germania

www.go-europe.com | [e-mail]
