DS350 - Köpük jeneratörü NILFISK - Ücretsiz kullanım kılavuzu
Cihazın kılavuzunu ücretsiz bulun DS350 NILFISK PDF formatında.
| Ürün Tipi | Halı temizliği için köpük üreticisi |
| Marka | Nilfisk |
| Model | DS350 (referans DF-100A-EU) |
| Besleme Gerilimi | 220-240 V ~ |
| Frekans | 50 Hz |
| Güç | 150 W |
| Nominal Akım | 1,0 A |
| IP Koruma Sınıfı | IP 44 |
| Çözelti Tankı Kapasitesi | 6 litre |
| Ses Basıncı Seviyesi | 68 dB(A) |
| Ağırlık | 6 kg |
| Güç Kablosu Uzunluğu | 1,0 m |
| Ana Fonksiyonlar | Halı şampuanlaması için köpük üretimi; köpük hacmi ayarı; çözelti ve köpük filtrasyonu |
| Kullanım Amacı | Deterjan çözeltisi ile halı temizliği, eğitimli personel tarafından profesyonel kullanıma uygun |
| Bakım ve Temizlik | Filtreleri (köpük ve çözelti) düzenli olarak temizleyin; her kullanımdan sonra tankı boşaltın; her bakımdan önce fişi çekin |
| Güvenlik | Topraklama zorunludur; bakımdan önce fişi çekin; patlayıcı ortamda kullanmayın; yağmura maruz bırakmayın |
| Yedek Parçalar ve Onarılabilirlik | Yalnızca Viper orijinal parçalarını kullanın; onarımlar için yetkili servis merkezi ile iletişime geçin |
| Genel Bilgiler | Çalışma sıcaklığı: 0°C ila +40°C; nem: %30 ila %95; titreşim < 2,5 m/s² |
| Uygunluk | CE sertifikalı; uygunluk beyanı dahildir |
Sık sorulan sorular - DS350 NILFISK
Kullanıcıların soruları hakkında DS350 NILFISK
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Köpük jeneratörü PDF formatında ücretsiz! Kılavuzunuzu bulun DS350 - NILFISK ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. DS350 markasının NILFISK.
KULLANIM KILAVUZU DS350 NILFISK
türkçe Kullanım Kılavuzu....81
DEĞİŞİKLİKLER VE İYİLEŞTİRMELER 83
ÇALIŞMA KAPASİTELERİ 83
KURALLAR 83
PAKETİNDEN ÇIKARMA/TESLİMAT 83
GÜVENLİK 83
SIMGELER....83
GENEL TALİMATLAR....84
MAKİNENİN TARİFİ 86
MAKİNENİN YAPISI 86
TEKNİK VERİLER....87
KABLO BAĞLANTISI DİYAGRAMI 88
KÖPÜK OLUŞTURUCUSUNUN ÇALIŞMASI 89
TEMEL KULLANIM 89
BAKIM....90
DEPOLAMA 90

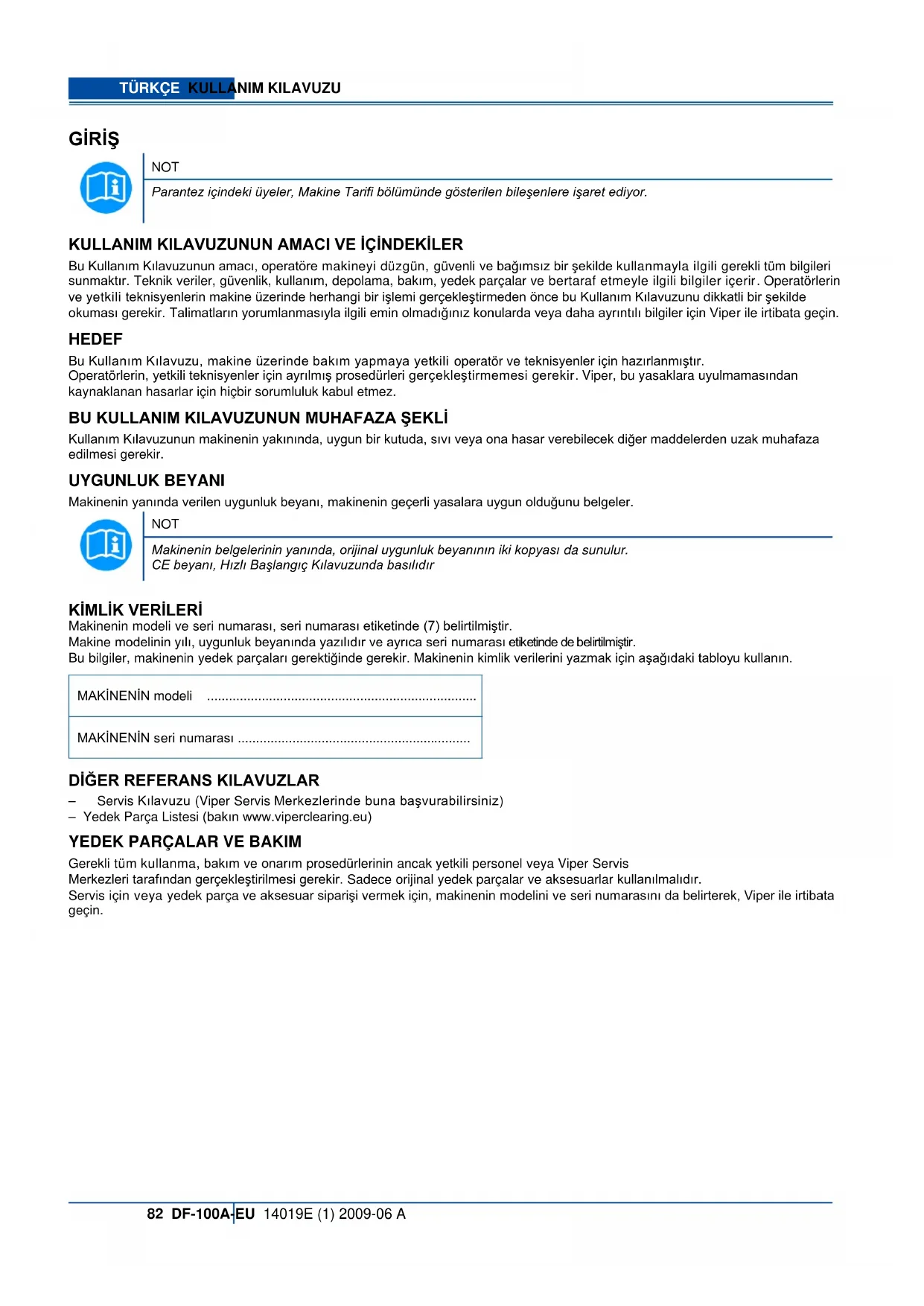

GIRiş
NOT
Parantez içindeki üyeler, Makine Tarifi bölümünde gösterilen bileşenlere işaret ediyor.
KULLANIM KILAVUZUNUN AMACI VE İÇİNDEKİLER
Bu Kullanım Kılavuzunun amacı, operatöre makineyi düzgün, güvenli ve bağımsız bir şekilde kullanmayla ilgili gerekli tüm bilgileri sunmaktır. Teknik veriler, güvenlik, kullanım, depolama, bakım, yedek parçalar ve bertaraf etmeyle ilgili bilgiler içerir. Operatörlerin ve yetkili teknisyenlerin makine üzerinde herhangi bir işlemi gerçekleştirmeden önce bu Kullanım Kılavuzunu dikkatlı bir şekilde okuması gerekir. Talimatların yorumlanmasıyla ilgili emin olmadığıniz konularda veya daha ayrıntılı bilgiler için Viper ile irtibata geçin.
HEDEF
Bu Kullanım Kılavuzu, makine üzerinde bakım yapmaya yetkili operatör ve teknisyenler için hazırlanmıştır.
Operatörlerin, yetkili teknisyenler için ayrılmış prosedürleri gerçekleştirmemesi gerekir. Viper, bu yasaklara uyulmamasından kaynaklanan hasarlar için hiçbir sorumluluk kabul etmez.
BU KULLANIM KILAVUZUNUN MUHAFAZA ŞEKLI
Kullanım Kılavuzunun makinenin yakınında, uygun bir kutuda, sıvı veya ona hasar verebilecek diğer maddelerden uzak muhafaza edilmesi gerekir.
UYGUNLUK BEYANI
Makinenin yanında verilen uygunluk beyanı, makinenin geçerli yasalara uygun olduğunu belgeler.
NOT
Makinenin belgelerinin yanında, orijinal uygunluk beyanının iki kopyası da sunulur. CE beyanı, Hızlı Başlangıç Kılavuzunda basılıdır
KIMLIK VERİLERİ
Makinenin modeli ve seri numarası, seri numarası etiketinde (7) belirtilmiştir.
Makine modelinin yılı, uygunluk beyanında yazılıdır ve ayrıca seri numarası etiketinde de belirtilmiştir.
Bu bilgiler, makinenin yedek parçaları gerektiğinde gerekir. Makinenin kimlik verilerini yazmak için aşağıdaki tabloyu kullanın.
MAKİNENİN modeli
MAKİNENİN seri numarası ......
DİĞER REFERANS KILAVUZLAR
– Servis Kılavuzu (Viper Servis Merkezlerinde buna başvurabilirsiniz)
- Yedek Parça Listesi (bakın www.viperclearing.eu)
YEDEK PARÇALAR VE BAKIM
Gerekli tüm kullanma, bakım ve onarım prosedürlerinin ancak yetkili personel veya Viper Servis
Merkezleri tarafından gerçekleştirilmesi gerekir. Sadece orijinal yedek parçalar ve aksesuarlar kullanılmalıdır.
Servis için veya yedek parça ve aksesuar siparişi vermek için, makinenin modelini ve seri numarasını da belirterek, Viper ile irtibata geçin.
DEĞİŞİKLİKLER VE İYİLEŞTİRMELER
Viper, ürünlerini sürekli geliştirmektedir ve makine üzerindeki değişiklik ve iyileştirmeleri istediği zaman yapma hakkı saklı olup, bu tür değişiklikleri daha önce satılmış olan makinelere uygulamak zorunda değildir.
Aksesuarlar üzerindeki tüm değişiklik ve/veya eklemelerin Viper tarafından onaylanması ve gerçekleştirilmesi gerekir.
ÇALIŞMA KAPASİTELERİ
Bu makineler, halıların güvenli çalışma koşulları altında yetkili bir operatör tarafından temizlenmesi için kullanılır.
KURALLAR
İleri, geri, ön, arka, sağ veya sol ve yukarı, operatörün bulunduğu konuma, yani Tutma Koluyla (6) çalışma pozisyonuna göredir.
PAKETİNDEN ÇIKARMA/TESLİMAT
Makineyi paketinden çıkarmak için, paketin talimatlarına dikkatli bir biçimde uyun.
Makine teslim edildiğinde, paket ve makinenin taşıma sırasında hasar görmediğini kontrol edin. Gözle görünür bir hasar olması durumunda, paketini saklayın ve onu teslim eden nakliyeci tarafından kontrol ettirin. Bir hasar itirazı doldurmak için derhal nakliyeciyi arayın. Makinenin aşağıdaki özelliklerle donatılmış olup olmadığıni kontrol edin:
-
Teknik belgeler:
-
Köpük oluşturma Kullanım Kılavuzu
- Köpük oluşturma Yedek Parça Listesi
GÜVENLİK
Aşağıdaki simgeler, potansiyel olarak tehlikeli durumları belirtir. Bu bilgileri her zaman dikkatli bir biçimde okuyun ve insan ve malları korumak için gerekli tüm önlemleri alın.
Yaralanmayı önlemek için operatörün kooperasyonu şarttır. Makineyi kullanmaktan sorumlu olan kişinin tam kooperasyonu sağlanması sürece hiçbir kaza önleme programı etkili olamaz. Fabrikada çalışırken veya gezinirken oluşan kazaların çoğu, tedbirli davranma konusundaki en basit kurallara uyulmamasından kaynaklanır. Dikkatli ve tedbirli bir operatör, kazalara karşı en iyi garantidir ve tüm önleme programlarının başarıyla tamamlanması için şarttır.
SIMGELER
TEHLIKE!
Operatör için ölüm riski olan tehlikeli bir durumu belirtir.
UYARI!
İnsanlar için yaralanma veya nesneler için hasar görme konusundaki potansiyel bir riske işaret eder.
İKAZ!
Önemli veya yararlı işlevlerle ilgili bir ikaza işaret eder.
Bu simgeyle işaretlenmiş paragraflara özellikle dikkat edin.
NOT
Herhangi bir prosedürü gerçekleştirmeden önce Kullanım Kılavuzuna başvurmak gerektiğini işaret eder.
GENEL TALİMATLAR
İnsan ve makineler için potansiyel hasar hakkında bilgi veren özel uyarı ve ikazlar, aşağıda gösterilmiştir.
TEHLIKE!
- Makine kullanımda olmadığında, bakım prosedürleri gerçekleştirmeden ve herhangi bir erişim panosunu açmadan önce her zaman elektrik kablosunu çıkartın.
- Bu makinenin ancak düzgün bir şekilde eğitilmiş ve yetkili olan personel tarafından kullanılması gerekir. Çocuklar veya engelli kişiler bu makineyi kullanamaz.
- Elektrikli bileşenlerin yakınında çalışırken takı kullanmayın.
- Yukarı kaldırılmış makinenin altında, onu güvenlik destekleriyle desteklemeden çalışmayın.
- Makineyi zehirli, tehlikeli, yanıcı ve/veya patlayıcı toz, sıvı veya buharların yakınında kullanmayın.
UYARI!
- Makinenin elektrik kablosu topraklanmıştır ve ilgili fişi de topraklanmıştır. Makinede herhangi bir arıza veya bozulma olduğunda, topraklama bağlantısı elektrik çarpması riskini düşürür.
– Elektrik kablosu fişinin, geçerli yasalara göre topraklanmış olması gereken uygun bir prize takılı olması gerekir. - Uygun olmayan bağlantı, elektrik çarpmasına neden olabilir. Prizin düzgü bir biçimde topraklanmış olduğundan emin olmak için yetkili bir teknisyene danışın.
– Elektrik kablosunun fişini kurcalamayın. Elektrik kablosunun fişi, prize takılamıyorsa, yetkili bir teknisyen tarafından geçerli yasalara göre yeni bir topraklı priz takılmasını sağlayın.
– Elektrik kablosunu elektrik şebekesine bağlamadan önce, makinenin seri numarası plakasında gösterilen frekans ve voltajın, elektrik şebekesinin voltajına uygun olup olmadığını kontrol edin.
– Elektrik kablosunu düzenli olarak hasar, çatlak, kesik, vs. için kontrol edin. Elektrik kablosu hasar görmüşse, kabloyu hemen değiştirin. - Her türlü riski önlemek için, elektrik kablosu hasar görmüşse, Viper Servis Merkezi veya yetkili bir teknisyenle irtibata geçin.
- Makineyi elektrik kablosundan çekmeyin veya taşımayın ve asla elektrik kablosunu bir kol olarak kullanmayın. Kapıyı elektrik kablosunun üzerine kapatmayın veya elektrik kablosunu keskin kenar veya köşelerden çekmeyin. Makineyi elektrik kablosunun üzerinden geçirmeyin.
- Elektrik kablosunu ısıtılmış yüzeylerden uzak tutun.
Yangın, elektrik çarpması veya yaralanma riskini azaltmak için, makineyi fişi takılırken gözetimsiz olarak bırakmayın. Kullanılmadığında ve bakım prosedürleri gerçekleştirmeden önce makinenin elektrik şebekesi bağlantısını kesin. - Elektrik çarpmasını önlemek için, makineyi yağmura veya diğer kötü hava koşullarına maruz bırakmayın. Makineyi içeride, kuru bir yerde saklayın.
- Oyuncak olarak kullanılmasına izin vermeyin. Çocukların yakınında kullanıldığında çok dikkatli davranılması gerekir.
- Sadece bu Kullanım Kılavuzunda gösterildiği şekilde kullanın. Sadece Viper tarafından tavsiye edilen aksesuarları kullanın.
- Saç, takı ve bol giysilerin makinenin hareketli parçalarına takılmasını önlemek için gerekli tüm önlemleri alın.
- Bağımsız bir şekilde hareket ettirilemeyeceğinden olmadığını zda, makineyi gözetimsiz bırakmayın.
- Makineyi, teknik özelliklerde belirtilen dereceyi aşan derecedeki yamaçlarda kullanmayın.
- Makineyi özellikle tozlu alanlarda kullanmayın.
- Bu makineyi kullanırken, insan veya nesneler üzerinde hasara neden olmamaya dikkat edin.
- Raflara veya iskelelere, özellikle düşen nesne olma riski bulunduğunda çarpmayın.
- Makinenin üzerine sıvı içeren herhangi bir kutu koymayın.
- Makinenin çalışma sıcaklığının 0°C ile +40°C arasında olması gerekir.
-
Makinenin saklama sıcaklığının 0°C ile +40°C arasında olması gerekir.
-
Nem oranının %30 ile %95 arasında olması gerekir.
- Makineyi taşıt olarak kullanmayın.
Yangın durumunda, su kullanan yangın söndürme aleti yerine toz kullanan yangın söndürme aleti kullanın. - Makinenin güvenlik korumalarını kurcalamayın ve düzenli bakım talimatlarına harfiyen uyun.
- Deliklerine herhangi bir nesne kaçmasına izin vermeyin. Delikleri tıkanmışsa, makineyi kullanmayın. Her zaman deliklerindeki toz, saç ve hava akışını azaltabilecek diğer her türlü yabancı maddeyi temizleyin.
- Makineye takılı plakaları çıkartmayın veya değiştirmeyin.
- Makine, talimatlara uygun bir şekilde kullanıldığında, titreşimler tehlikeli olmaz. Makinenin titreşim seviyesi, 2,5 m/s ^2 altındadır (98/37/EEC-EN 1033/1995).
- Bu makine, yollarda veya halka açık caddelerde kullanılamaz.
- Makinede herhangi bir hasar olduğunda, bunun yetersiz bakımdan kaynaklanmadığından emin olun. Gerekirse yetkili personelden veya yetkili bir Servis Merkezinden yardım isteyin.
- Makine
- düzgün çalışmıyorsa
- hasar görmüşse
- su veya köpük sızdırıyorsa
- kötü hava koşullarında dışarıda bırakılmışsa
- islaksa veya suya sokulmuşsa
onu hemen kapatın ve Viper Servis Merkezi veya yetkili bir teknisyenle irtibata geçin.
- Parçaların değişmesi gerekiyorsa, Yetkili bir Bayiden veya Satıcıdan ORİJİNAL yedek parçalar isteyin.
- Makinenin düzgün ve güvenli bir şekilde çalışmasını sağlamak için, bu Kullanım Kılavuzunun ilgili bölümünde gösterilen planlanmış bakımın yetkili personel veya yetkili bir Servis Merkezi tarafından gerçekleştirilmesi gerekir.
- Herhangi bir bakım/onarım işlemini gerçekleştirmeden önce, tüm talimatları dikkatli bir biçimde okuyun.
- Makineyi doğrudan veya basınçlı su fiskiyeleri veya korozif maddelerle yıkamayın.
- Özel merkezlerde (Hurdaya çıkarma bölümüne bakın) bertaraf etme standartlarına tabi olan, zehirli-zararlı maddeler (piller, elektrik bileşenleri vs) içerldiginden, makinenin düzgün bir biçimde bertaraf edilmesi gerekir.
TÜRKÇE
KULLANIM KILAVUZU
MAKİNENİN TARİFİ
MAKİNENİN YAPISI
1. Köpük Çıkışı
- Gövde, Köpük Oluşturucusu
- Düğme, Köpük Filtresi
- Düğme, Köpük Ayarı
- Çözelti Girişi
- Tutma Kolu
-
Seri Numarası Etiketi
-
Düğme, Filtre
- Elektrik Kablosu
- Izgara
- Izgara, Giriş Filtresi
- Köpük Filtresi
- Çözelti Filtresi
Çözelti deposunun hacmi 6 litre
GÇ istasyonundaki ses basıncı seviyesi 68 dB(A)
Ağırlık 6 kg
Elektrik kablosunun uzunluğu 1.0 m
KULLANIM KILAVUZU
DF-100A-EU İÇİN KABLO BAĞLANTISI DİYAGRAMI
Motor Motor
Brown Kahverengi
Blue Mavi
Switch Düğme
Red Kırkınlı
White Beyaz
G/Y (Green/Yellow) Y/S (Yeşil/Sarı)
KÖPÜK OLUŞTURUCUSUNUN ÇALIŞMASI
TEMEL KULLANIM
Maksimum performans elde etmek için lütfen talimatlara uyun.
1] Kurulum:
a. Viper EZ-DF-17A olalayıcısı (A) sağ üst konuma ayartayın.
b. Köpük oluşturulcusunu (B) olalayıcının kol borusuna (D) takın ve tutma kolunu (C) yerine kilitleyin.
c. Köpük çıkışı hortumunu (E), olalayıcıdaki bağlantı elemanına bağlayın.
d. Elektrik kabibsunu (F), cilalayıcının arka kol mahfazasındaki prize takın.
Cihazın kullanım ömrü 10 yıldır.
Makinenin yıllar boyunca düzgün çalışmasını sağlamak için lütfen aşağıdaki bakım prosedürlerine uyun.
TEHLİKE!
Herhangi bir bakım veya onarımı gerçekleştirmeden önce her zaman makinenin fişinin çekili olduğundan emin olun.
1] Makineyi kullanmadığınızda fişini hemen çekin.
2] Makineyi gevşek veya eksik somun ve civatalar için kontrol edin ve gerekirse değiştirin.
3] Köpük filtresinin (12), Giriş Filtresinin (11) ve Çözelti Filtresinin (13) periyodik olarak temizlenmesi gerekir.
4] Köpük hacmi normalin altındaysa lütfen filtreleri kontrol edin.
5] Lütfen depoyu her kullanımdan sonra boşaltın. Kalan kimyasal maddeler, kimyasal tortulara ve işletme hatalarına neden olabilir.
DEPOLAMA
1] Makinenin elektrik kablosunu çekin.
2] Makineyi dik pozisyonda ve kuru bir alanda saklayın.
Elektrik aletlerini karışık belediye atığı olarak bertaraf etmeyin, ayrı atık tesislerini kullanın.
