KULLANIM KILAVUZU H110MI ASROCK

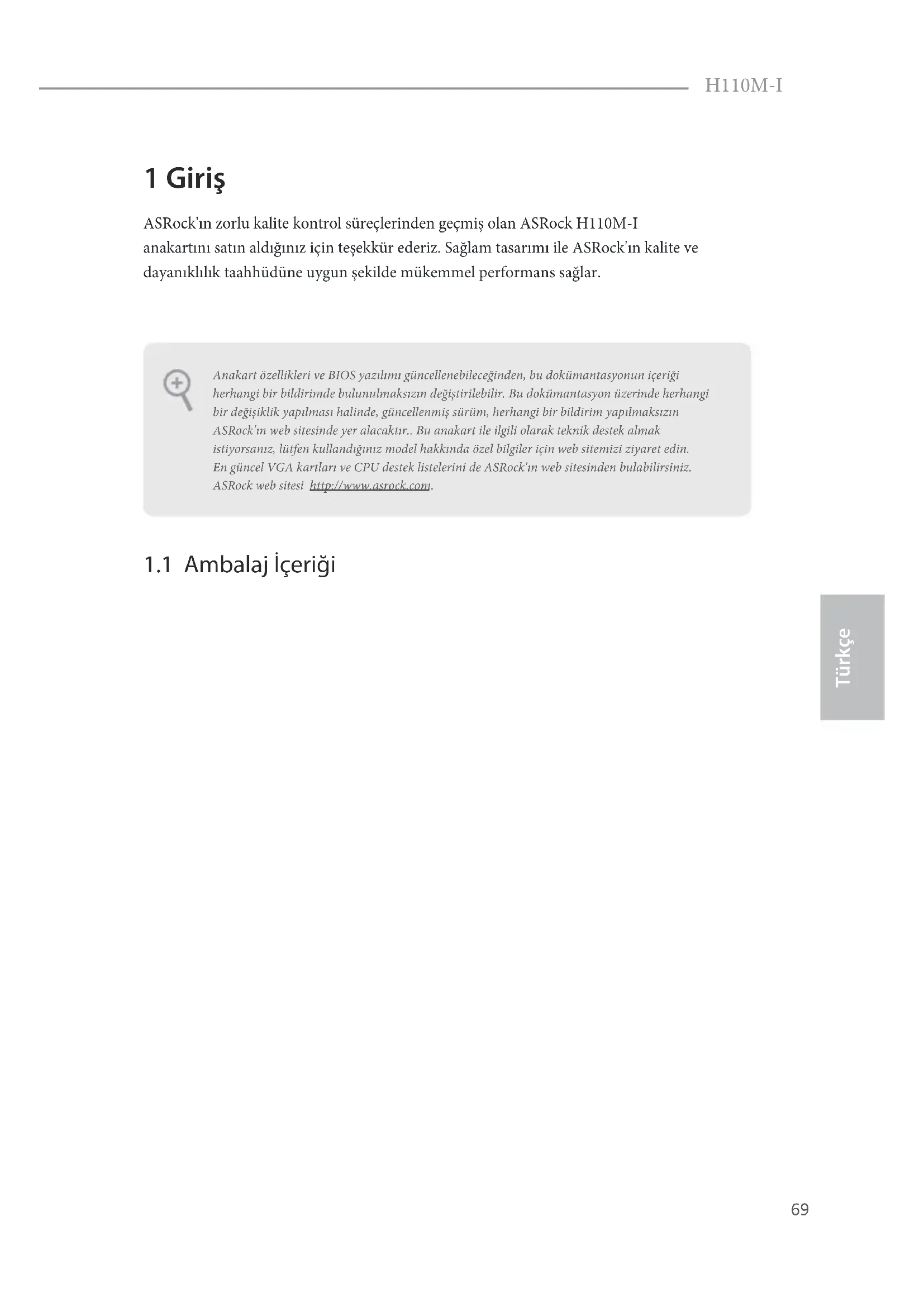

H110M-I Türkçe 1 Giriş ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock H110M-I anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.

• ASRock H110M-I Hızlı Kurulum Kılavuzu

• ASRock H110M-I Destek CD'si

• 2 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)

• 1 x I/O Panel Kalkanı Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu dokümantasyonun içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu dokümantasyon üzerinde herhangi bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın ASRock'ın web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz. ASRock web sitesi http://www.asrock.com.70 Türkçe

• Micro ATX Form Faktörü

• Yekpare Kapasitör tasarımı CPU

i7/i5/i3/Pentium®/Celeron® İşlemcileri destekler (Yuva 1151)

• 95 W değerine kadar işlemci destekler

• Intel® Turbo Boost 2.0 Teknolojisini destekler Yonga kümesi

• Çi Kanallı DDR4 Bellek Teknolojisi

• 2 x DDR4 DIMM Yuvası

• DDR4 2133 ECC olmayan, arabelleksiz bellek

• Maksimum sistem belleği kapasitesi: 32GB

• Intel® Üstün Bellek Proli (XMP) 2.0 destekler Genişletme Yuvası

• 1 x PCI Express 3.0 x16 Yuva (PCIE2:x16 modu)*

• Önyükleme diskleri olarak NVMe SSD destekler

• 1 x PCI Express 2.0 x1 yuva Grakler

• Intel® HD Grak Yerleşik Görselleri ve VGA çıkışları yalnızca GPU tümleşik işlemcilerle desteklenebilir.

• 1920x1200 @ 60Hz'ye kadar DVI-D işlevini destekler

• Hızlandırılmış Medya Kodlayıcıları-Kod Çözücüleri Destekler

• DVI-D Bağlantı Noktalarıyla HDCP destekler

• DVI-D Bağlantı noktasıyla Full HD 1080p Blu-ray (BD) kayıttan yürütmeyi destekler71 H110M-I Türkçe Ses

• 7.1 CH HD Ses (Realtek ALC887 Ses Kodlayıcı) *7.1 CH HD Ses kongürasyonu için bir HD ön panel ses modülü kullanılmalı ve çok kanallı ses özelliği ses sürücüsüsü ile etkinleştirilmelidir.

• Dalgalanma Koruması Destekler (ASRock Tam Ani Gerilim Koruması)

• LAN Açılışını Destekler

• Yıldırım/ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması)

• Enerji Verimliliğine Sahip Ethernet 802.3az işlevini destekler

• PXE özelliğini destekler Arka Panel I/O

• 1 x PS/2 Fare Bağlantı Noktası

• 1 x PS/2 Klavye Bağlantı Noktası

• 1 x DVI-D Bağlantı Noktası

• 4 x Bağlayıcısı USB 2.0 Bağlantı Noktası (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))*

• ACPI uyandırma işlevi yalnızca USB23 bağlantı noktalarında desteklenir.

• 2 x Bağlayıcısı USB 3.0 Bağlantı Noktası (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))

• LED'e sahip 1 x RJ-45 LAN Bağlantı Noktası (ACT/LINK LED ve SPEED LED)

• HD Ses Jakları: Hat Girişi / Ön Hoparlör / Mikrofon Depolama

• 4 x SATA3 6,0 Gb/sn Bağlayıcı, NCQ, AHCI ve Tak Çalıştır destekler Bağlayıcı

• 1 x Kasa Yetkisiz Erişim ve Hoparlör Bağlantısı

• 1 x İşlemci Fanı Bağlayıcısı (4 pimli) (Akıllı Fan Hızı Kon- trolü)

• 1 x Kasa Fanı Bağlayıcı (4 pimli) (Akıllı Fan Hızı Kontrolü)

• 1 x 24 pim ATX Güç Bağlayıcısı

• 1 x 8 pim 12V Güç Bağlayıcısı

• 1 x Ön Panel Ses Bağlayıcısı72 Türkçe Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da üçüncü kişilerin hız aşırtma araçlarının kullanılması da dahil olmak üzere tüm hız aşırtma işlemlerinin belirli bir risk taşıdığını unutmayın. Hız aşırtma, sisteminizin dayanıklılığını etkileyebilir, hatta sisteminizde yer alan bileşen ve aygıtlara zarar verebilir. Bunu riski ve masraarı size ait olmak üzere gerçekleştirilmelidir. Hız aşırtmadan doğabilecek zararlar konusunda sorumlu olmayacağız.

• Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com

• 1 x USB 2.0 Bağlantısı (2 USB 2.0 bağlantı noktası destekler) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))

• 1 x USB 3.0 Bağlantısı (2 USB 3.0 bağlantı noktası destekler) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması)) BIOS Özelliği

• Çok dilli GUI desteği ile AMI UEFI Legal BIOS

• ACPI 5.0 Uyumlu uyandırma olayları

• CPU, GT_CPU, DRAM, PCH 1,0V, VCCIO, VCCSA Gerilimi Çoklu Ayarlama Donanım Monitörü

• CPU/Kasa sıcaklığı tespiti

• CPU/Kasa Fanı Devirölçer

• İşlemci/Kasa Sessiz Fan (İşlemci sıcaklığıyla otomatik ayarlı kasa fanı hızı)

• CPU/Kasa Fanı çoklu hız kontrolü

• KASA AÇIK algılaması

• Windows® 7 işletim sistemini yüklemek için, ISO dosyasında sıkıştırılmış xHCI sürücülerine sahip değiştirilmiş yükleme diski gereklidir. Daha ayrıntılı talimatlar için lütfen 113 sayfaya başvurun.

• Güncellenmiş Windows® 10 sürücüsü konusunda ayrıntılar için lütfen ASRock web sitesini ziyaret edin: http://www.asrock.com Belgeler

• FCC, CE, WHQL73 H110M-I Türkçe

1.3 Ekli Bağlantılar ve Bağlayıcılar

Sistem Paneli Bağlantısı (9-pin PANEL1) (bkz sf.1, No. 11) Güç anahtarını bağlayın, kasa üzerindeki anahtar ile sistem durumu belirtecini aşağıdaki pim düzenine göre sıfırlayın. Kabloları bağlarken pozitif ve negatif pimleri not edin. GND

RESET#PWRBTN#PLED-PLED+

GND PWRBTN (Güç Anahtarı): Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne hareketle kapanacağını seçebilirsiniz. RESET (Sıfırlama Anahtarı): Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde yeniden başlatılamaması halinde reset (sıfırla) düğmesine basın. PLED (Sistem Güç LED'i): Güç durumu göstergesini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır. Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da kapalıyken (S5) LED ışık kapanır. HDLED (Sabit Disk Etkinlik LED'i): Sabit sürücü etkinlik LED'ini kasa ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken LED ışığı yanar. Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi birimlerden oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ile pin düzenlemelerinin düzgün şekilde yapıldığından emin olun. Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir.74 Türkçe Kasa Yetkisiz Erişim ve Hoparlör Bağlantısı (7 pimli SPK_CI1) (bkz. sf.1, No. 12) Lütfen kasa yetkisiz erişim ve kasa hoparlörünü bu bağlantıya takın. Seri ATA3 Bağlayıcıları (SATA3_0) (bkz. sf.1, No. 7) (SATA3_1) (bkz. sf.1, No. 13) (SATA3_2) (bkz. sf.1, No. 14) (SATA3_3) (bkz. sf.1, No. 15) Bu dört SATA3 bağlayıcısı, veri aktarım hızı 6,0 Gb/ sn'ye kadar olan dahili depolama aygıtları için tasarlanmış SATA veri kablolarını destekler. USB 2.0 Bağlantı (9 pimli USB_4_5) (bkz. sf.1, No. 9) DUMMYGNDGND

Bu anakart üzerinde, I/O paneli üzerindeki dört USB

2.0 bağlantı noktasının

yanı sıra, bir adet bağlantı bulunmaktadır. Her USB 2.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir. USB 3.0 Bağlantı (19-pin USB3_3_4) (bkz. sf.1, No. 6)

IntA_PB_D+DummyIntA_PB_D- GND IntA_PB_SSTX+ GND IntA_PB_SSTX-IntA_PB_SSRX+IntA_PB_SSRX-VbusVbus Vbus IntA_PA_SSRX-IntA_PA_SSRX+ GND IntA_PA_SSTX-IntA_PA_SSTX+ GND IntA_PA_D-IntA_PA_D+ Bu anakart üzerinde, I/O paneli üzerindeki iki USB

3.0 bağlantı noktasının

yanı sıra, bir adet bağlantı bulunmaktadır. Her USB 3.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.

Bu bağlantı, ses aygıtlarının ön ses paneline bağlanması içindir. Kasa Fanı Konektörü (4-pin CHA_FAN1) (bkz sf.1, No. 4) GND

FAN_VOLTAGECHA_FAN_SPEEDFAN_SPEED_CONTROL

Lütfen fan kablosunu fan konektörüne takın ve siyah teli topraklama pinine bağlayın. CPU Fan Bağlayıcısı (4-pin CPU_FAN1) (bkz sf.1, No. 2) GND FAN_VOLTAGE

Bu anakart, 4-Pin CPU fan (Sessiz Fan) bağlayıcısı sağlamaktadır. 3-Pin CPU fan bağlamak istiyorsanız, lütfen Pin 1-3'ü kullanın.

1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi

için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimatları izleyin.

2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses

bağlantısına takın: A. Mic_IN'i (MIC) MIC2_L'ye bağlayın. B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın. C. Toprak'ı (GND) Toprak'a (GND) bağlayın. D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları bağlamanıza gerek yoktur. E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde “FrontMic” sekmesine gidin ve “Kayıt Ses Seviyesi”ni ayarlayın.76 Türkçe ATX Güç Bağlayıcısı (24-pin ATXPWR1) (bkz. sf.1, No. 5) Bu anakart, 24-pin ATX güç bağlayıcısı sağlamaktadır. 20-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin 13'e bağlayın. ATX 12V Güç Bağlayıcısı (8-pin ATX12V1) (bkz. sf.1, No. 1)

Bu anakart, 8-pin ATX 12V güç bağlayıcısı sağlamaktadır. TPM bağlantısı (17-pin TPMS1) (bkz. sf.1, No. 8)

LAD3 +3 V LAD0 +3VSB GN D FR A M ESM B _CLK_MAIN Bu bağlayıcı, anahtarlar, dijital sertikalar, parolalar ve verileri güvenli bir şekilde saklama özelliği bulunan Güvenilir Plat- form Modülü (TPM) sistemini destekler. TPM sistemleri, aynı za- manda ağ güvenliğinin artırılması, dijital kimliklerin korunması ve platform bütünlüğünün sağlanmasına da yardımcıdır. CMOS Tamponunu Sil (CLRMOS1) (bkz. sf.1, No. 10) CLRMOS1, CMOS verilerini temizlememizi sağlar. CMOS’u silmek için, CMOS pilini çıkarın ve CMOS Tamponuna kısa devre yapın.
