РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ H110MI ASROCK

1 Введение Благодарим вас за приобретение надежной материнской платы ASRock H110M-I, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и характеризуется прочной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

1.1 Комплект поставки

• Материнская плата ASRock H110M-I (форм-фактор Micro ATX)

• Краткое руководство по установке ASRock H110M-I

• Диск с ПО для ASRock H110M-I

• 2 х кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)

• 1 х экран панели с портами ввода-вывода По причине обновления спецификации на материнскую платформу и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.54

Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking Technology и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может повлиять на стабильность системы или даже привести к повреждению ее компонентов и устройств. Вы выполняете разгон процессора на ваш собственный риск и за свой счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.

• Для получения дополнительной информации об изделии посетите наш веб-сайт: http://www.asrock.com

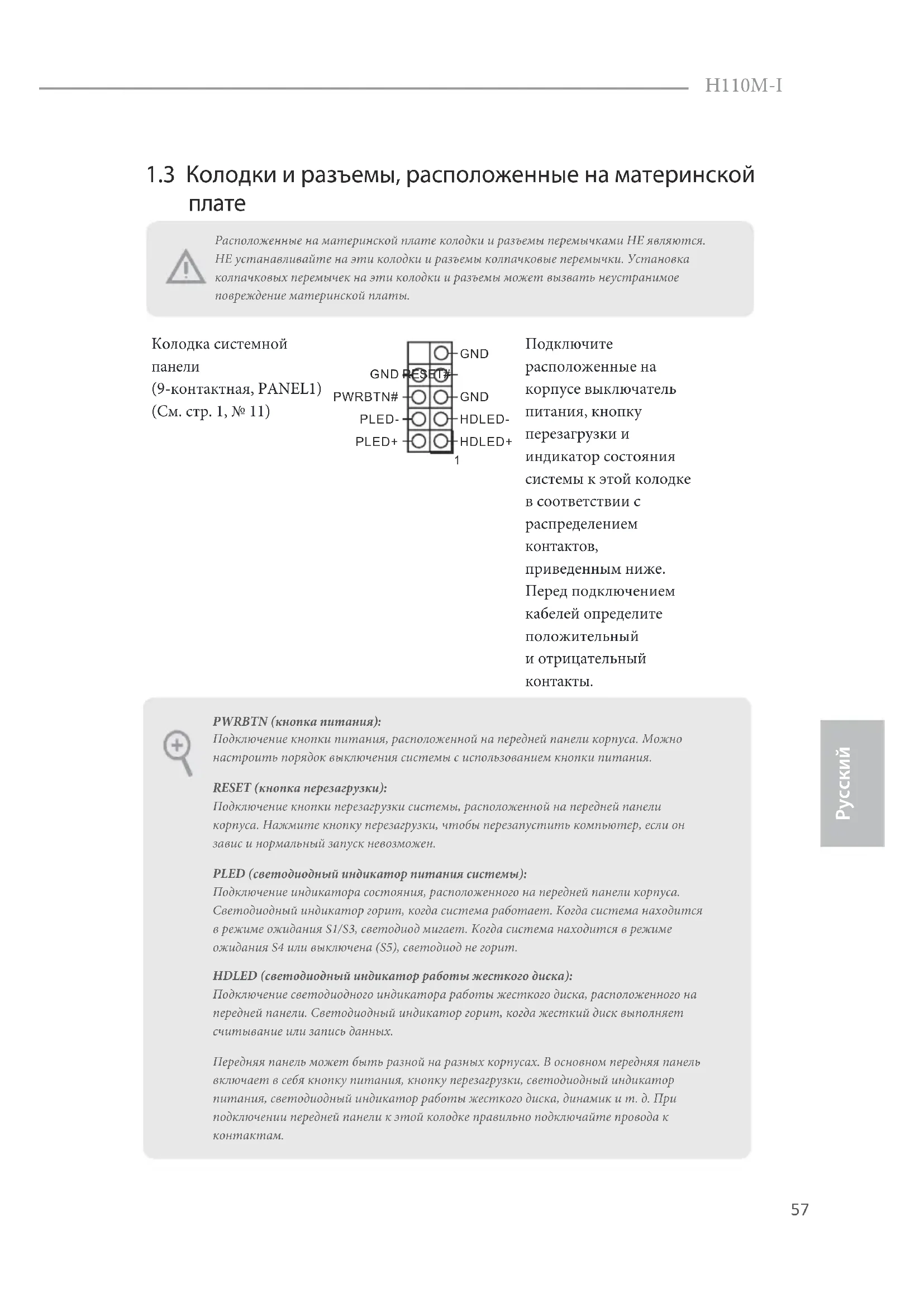

1.3 Колодки и разъемы, расположенные на материнской

(9-контактная, PANEL1) (См. стр. 1, № 11)

расположенные на корпусе выключатель питания, кнопку перезагрузки и индикатор состояния системы к этой колодке в соответствии с распределением

приведенным ниже. Перед подключением кабелей определите положительный и отрицательный

GND PWRBTN (кнопка питания): Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки питания. RESET (кнопка перезагрузки): Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он завис и нормальный запуск невозможен. PLED (светодиодный индикатор питания системы): Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит. HDLED (светодиодный индикатор работы жесткого диска): Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных. Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к

Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы.58

Колодка с разъемами датчика вскрытия корпуса и динамика (7-контактный SPK_CI1) (См. стр. 1, № 12) Предназначена для подключения датчика вскрытия корпуса и корпусного динамика. Разъемы Serial ATA3 (SATA3_0) (См. стр. 1, № 7) (SATA3_1) (См. стр. 1, № 13) (SATA3_2) (См. стр. 1, № 14) (SATA3_3) (См. стр. 1, № 15)

разъема SATA3 предназначены для подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0 Гб/с. Колодка USB 2.0 (9-контактная, USB_4_5) (См. стр. 1, № 9) DUMMYGNDGND

Кроме четырех портов USB 2.0 на панели ввода- вывода на материнской плате также есть одна колодка. Каждая колодка USB 2.0 может поддерживать два порта. Колодка USB 3.0 (19-контактная, USB3_3_4) (См. стр. 1, № 6)

вывода на материнской плате также есть одна колодка. Каждая колодка USB 3.0 может поддерживать два порта.

Аудиоколодка передней

(9-контактная, HD_ AUDIO1) (См. стр. 1, № 16)

MIC_RETPRESENCE# GN D

Эта колодка предназначена для подключения аудиоустройств к передней аудиопанели. Разъем вентилятора

(4-контактный, CHA_ FAN1) (См. стр. 1, № 4) GND

FAN_VOLTAGECHA_FAN_SPEEDFAN_SPEED_CONTROL

Предназначен для подключения кабеля разъема вентилятора и подключения черного провода к заземлению. Разъем вентилятора охлаждения процессора (4-контактный, CPU_ FAN1) (См. стр. 1, № 2) GND FAN_VOLTAGE

Эта материнская плата снабжена 4-контактным разъемом для малошумящего вентилятора ЦП. Если вы собираетесь подключить 3-контактный вентилятор охлаждения процессора, подключайте его к контактам 1-3.

1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема,

но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.

2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней

панели, как указано далее: A. Подключите Mic_IN (MIC) к MIC2_L. B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L. C. Подключите провод заземления (GND) к контакту заземления (GND). D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели AC’97 их подключать не нужно. E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).60

Разъем питания АТХ (24-контактный, ATXPWR1) (См. стр. 1, № 5) Эта материнская плата снабжена 24-контактным разъемом питания АТХ. Чтобы использовать 20-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 13. Разъем питания АТХ 12 В (8-контактный, ATX12V1) (См. стр. 1, № 1)

Эта материнская плата снабжена 8-контактным разъемом питания АТХ 12 В. Колодка ТРМ (17-контактная, TPMS1) (См. стр. 1, № 8)

Этот разъем обеспечивает поддержку системы Trusted Platform Module (TPM), которая способна обеспечить надежное хранение ключей, цифровых сертификатов, паролей и данных. Система ТРМ также повышает уровень сетевой безопасности, защищает цифровые идентификаторы и обеспечивает целостность

Контакты очистки CMOS-памяти (CLRMOS1) (См. стр. 1, № 10) CLRMOS1 используется для удаления данных CMOS. Чтобы очистить CMOS-память, извлеките батарейку CMOS- памяти и замкните контакты очистки CMOS-памяти.
