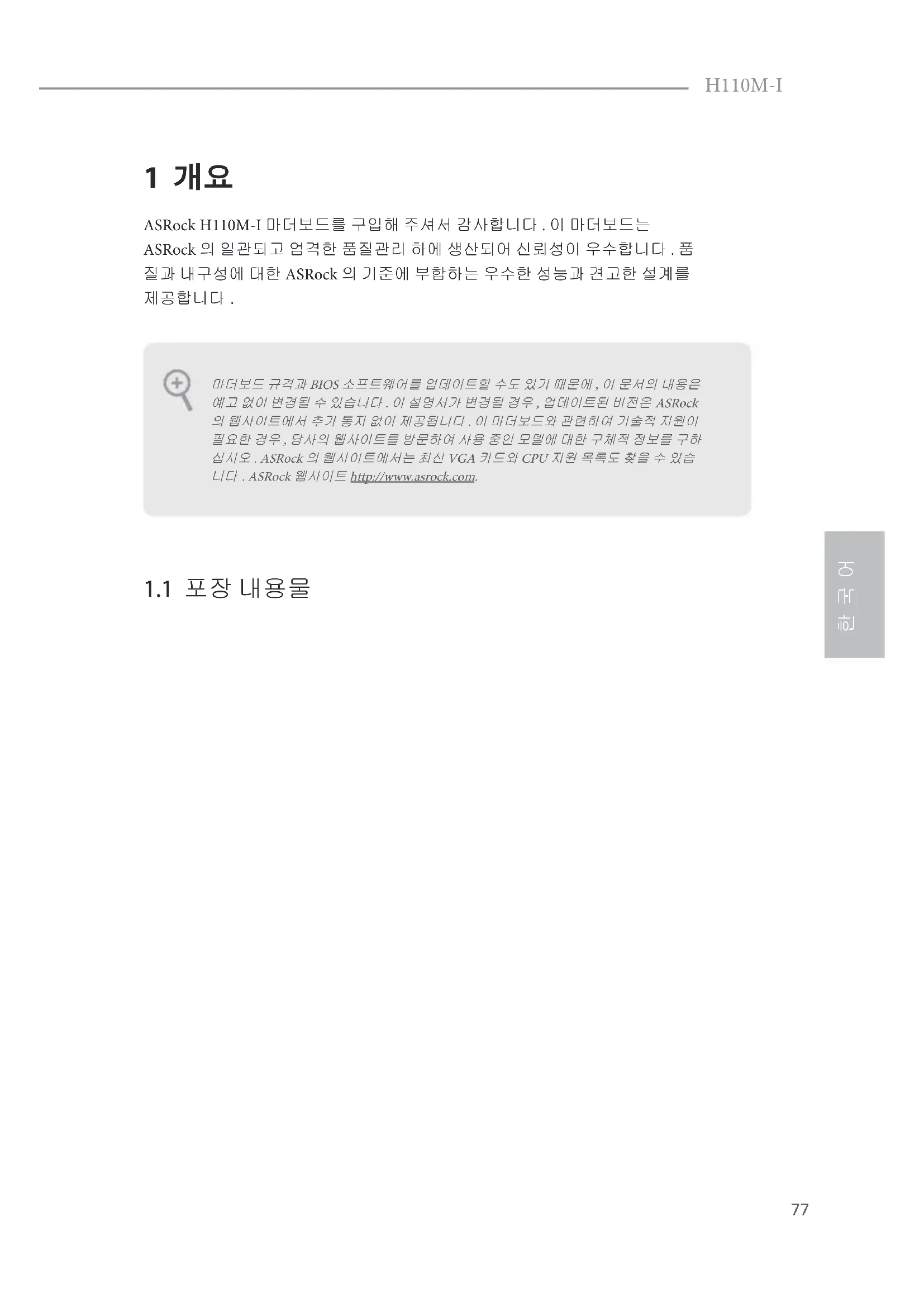

1 개요 ASRock H110M-I 마더보드를 구입해 주셔서 감사합니다 . 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다 . 품 질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를

• ASRock H110M-I 마더보드 (Micro ATX 폼 팩터 )

• ASRock H110M-I 간편 설치 안내서

• ASRock H110M-I 지원 CD

• 시리얼 ATA (SATA) 데이터 케이블 2 개 ( 선택 품목 )

• I/O 패널 실드 1 개 마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에 , 이 문서의 내용은 예고 없이 변경될 수 있습니다 . 이 설명서가 변경될 경우 , 업데이트된 버전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다 . 이 마더보드와 관련하여 기술적 지원이 필요한 경우 , 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하 십시오 . ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목록도 찾을 수 있습 니다 . ASRock 웹사이트 http://www.asrock.com.78

i7/i5/i3/Pentium®/Celeron® 프로세서 ( 소 켓 1151) 지원

• Intel® Turbo Boost 2.0 기술 지원

• DDR4 2133 비 ECC, 비버퍼링 메모리 지원

• 시스템 메모리 최대 용량 : 32GB

• PCI Express 3.0 x16 슬롯 1 개 (PCIE2:x16 모드 )*

• NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원

• PCI Express 2.0 x1 슬롯 1 개

• Intel® HD 그래픽스 빌트 - 인 비주얼과 VGA 출력은 GPU 통 합 프로세서로만 지원할 수 있습니다 .

• Intel® HD 그래픽스 빌트 -인 비주얼 지원 : AVC, MVC (S3D) 및 MPEG-2 풀 HW Encode1 지원 Intel® Quick Sync Video, Intel® InTru

3D, Intel® 클리어 비디오 HD 기술 , Intel® Insider

, Intel® HD 그래픽스 510/530

• DVI-D 지원 ( 최대 해상도 1920x1200 @ 60Hz)

• 가속화된 미디어 코덱 지원 : HEVC, VP8, VP9

• DVI-D 포트를 이용한 HDCP 지원

• DVI-D 포트를 이용한 Full HD 1080p Blu-ray (BD) 재생 지원79 H110M-I

• 7.1 CH HD 오디오 (Realtek ALC887 오디오 코덱 )

• 7.1 CH HD 오디오를 구성하려면 HD 전면 패널 오디오 모듈 을 사용하고 다채널 오디오 기능을 오디오 드라이버로 활성화

• 서지 보호 지원 (ASRock 풀 스파이크 보호 )

• 번개 /ESD 보호 지원 (ASRock 풀 스파이크 보호 )

• USB 2.0 포트 4 개 (ESD 보호 지원 (ASRock 풀 스파이크

• ACPI 절전 해제 기능은 USB23 포트에서만 지원됩니다 .

• USB 3.0 포트 2 개 (ESD 보호 지원 (ASRock 풀 스파이크

• LED 장착 RJ-45 LAN 포트 1 개 (ACT/LINK LED 및 SPEED LED)

• HD 오디오 잭 : 라인 입력 / 전면 스피커 / 마이크

• SATA3 6.0 Gb/s 커넥터 4 개 , NCQ, AHCI 및 “핫 플러그”

• CPU 팬 커넥터 (4 핀 ) 1 개 ( 스마트 팬 속도 제어 )

• 섀시 팬 커넥터 (4 핀 ) 1 개 ( 스마트 팬 속도 제어 )

BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오 버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른 다는 것을 유념하십시오 . 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시스 템의 구성 요소와 장치에 손상을 입힐 수도 있습니다 . 오버클로킹은 사용자 스스로 위 험과 비용을 감수하고 해야 합니다 . 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다 .

• 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 : http://www.asrock.com

• USB 2.0 헤더 1 개 (USB 2.0 포트 2 개 지원 )(ESD 보호 지원 (ASRock 풀 스파이크 보호 ))

• USB 3.0 헤더 1 개 (USB 3.0 포트 2 개 지원 )(ESD 보호 지원 (ASRock 풀 스파이크 보호 )) BIOS 기능

• 다국어 GUI 지원을 제공하는 AMI UEFI 적합형 BIOS

• ACPI 5.0 준수 웨이크 업 이벤트

• CPU/ 섀시 저소음 팬 (CPU 온도에 의한 섀시 팬 속도 자동

• Microso® Windows® 10 64 비트 / 8.1 64 비트 / 7 32 비트 / 7 64 비트

• Windows® 7 OS 를 설치하려면 , xHCI 드라이버를 ISO 파일에 포함시킨 수정된 설치 디스크가 필요합니다 . 자세한 사용법 은 113 페이지를 참조하십시오 .

• 업데이트된 Windows® 10 드라이브의 자세한 내용은 다음의 ASRock 웹사이트를 참조하십시오 . http://www.asrock.com

(9 핀 PANEL1) (1 페이지 , 11 번 항목

섀시의 전원 스위치 , 리 셋 스위치 , 시스템 상태 표시등을 아래의 핀 할당 에 따라 이 헤더에 연결 합니다 . 케이블을 연결 하기 전에 양극 핀과 음 극 핀을 기록합니다 . GND

GND PWRBTN( 전원 스위치 ): 섀시 전면 패널의 전원 스위치에 연결합니다 . 전원 스위치를 이용해 시스템을 끄는 방 법을 구성할 수 있습니다 . RESET( 리셋 스위치 ): 섀시 전면 패널의 리셋 스위치에 연결합니다 . 컴퓨터가 정지하고 정상적 재시작을 수 행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다 . PLED( 시스템 전원 LED): 섀시 전면 패널의 전원 상태 표시등에 연결합니다 . 시스템이 작동하고 있을 때는 LED

가 켜져 있습니다 . 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박입니다 . 시

스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상태에 있을 때는 LED 가 꺼져 있습니다 . HDLED( 하드 드라이브 동작 LED): 섀시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다 . 하드 드라이브가 데이터를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다 . 전면 패널 디자인은 섀시별로 다를 수 있습니다 . 전면 패널 모듈은 주로 전원 스위치 , 리셋 스위치 , 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있습니다 . 섀시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치하는

온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로 손상됩 니다 .82

섀시 침입 및 스피커 헤더 (7 핀 SPK_CI1) (1 페이지 , 12 번 항목 참

섀시 침입 및 섀시 스피 커를 이 헤더에 연결하

시리얼 ATA3 커넥터 (SATA3_0) (1 페이지 , 7 번 항목

(SATA3_1) (1 페이지 , 13 번 항목

(SATA3_2) (1 페이지 , 14 번 항목

(SATA3_3) (1 페이지 , 15 번 항목

이들 네 개의 SATA3 커넥 터는 최대 6.0 Gb/s 데이터 전송 속도를 제공하는 내 부 저장 장치용 SATA 데이 터 케이블을 지원합니다 . USB 2.0 헤더 (9 핀 USB_4_5) (1 페이지 , 9 번 항목

네 개가 탑재되어 있을 뿐 아니라 마더보드에 헤더 한 개가 탑재되어 있습니 다 . 각 USB 2.0 헤더는 포 트 두 개를 지원할 수 있습

USB 3.0 헤더 (19 핀 USB3_3_4) (1 페이지 , 6 번 항목

두 개가 탑재되어 있을 뿐 아니라 마더보드에 헤더 한 개가 탑재되어 있습니 다 . 각 USB 3.0 헤더는 포 트 두 개를 지원할 수 있습

전면 패널 오디오 헤더 (9 핀 HD_AUDIO1) (1 페이지 , 16 번 항목

이 헤더는 오디오 장치를 전면 오디오 패널에 연결 하는 데 사용됩니다 .

(4 핀 CHA_FAN1) (1 페이지 , 4 번 항목

팬 케이블을 팬 커넥터에 연결하고 검은색 와이어를 접지핀에 연결하십시오 . CPU 팬 커넥터 (4 핀 CPU_FAN1) (1 페이지 , 2 번 항목

이 마더보드에는 4 핀 CPU 팬 ( 저소음 팬 ) 커넥 터가 탑재되어 있습니다 . 3 핀 CPU 팬을 연결하려 는 경우 핀 1-3 에 연결하

고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이어가 HDA 를 지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을 따라 시스템

AC’97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더

A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다 . B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다 . C. 접지 (GND) 를 접지 (GND) 에 연결합니다 . D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다 . AC’97 오디오 패널 용으로 연결할 필요가 없습니다 . E. 전면 마이크를 활성화하려면 Realtek 제어판에서 “FrontMic” 탭으로 가서 “Re- cording Volume( 녹음 볼륨 )”을 조정합니다 .84

ATX 전원 커넥터 (24 핀 ATXPWR1) (1 페이지 , 5 번 항목

이 마더보드에는 24 핀 ATX 전원 커넥터가 탑재 되어 있습니다 . 20 핀 ATX 전원공급장치를 사용하려 면 핀 1 과 핀 13 을 따라 연

ATX 12V 전원 커넥터 (8 핀 ATX12V1) (1 페이지 , 1 번 항목

이 마더보드에는 8 핀 ATX 12V 전원 커넥터가 탑재

TPM 헤더 (17 핀 TPMS1) (1 페이지 , 8 번 항목

이 커넥터는 키 , 디지털 인증서 , 암호 및 데이터를 안전하게 보관 할 수 있는 TPM(Trusted Platform Module) 시스템을 지원합니다 . TPM 시스템은 네트워크 보안을 강화하고 , 디지털 신원을 보호하 며 플랫폼 무결성을 유지합니다 . 투명 CMOS 패드 (CLRMOS1) (1 페이지 , 10 번 항목

CLRMOS1 을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니 다 . CMOS 를 소거하려면 CMOS 배터리를 꺼내 투명 CMOS 패드 를 단락시키십시오 .
